Как установить розетку и выключатель в гипсокартон?

Как сделать отверстие под розетку в гипсокартоне без коронки

Когда отверстие готово, можно устанавливать подрозетник. Предварительно квартиру следует обесточить. Прежде чем его ставить, надо вырезать дырку для проводов.

В современных изделиях уже имеется дырка, которую нужно освободить — она находится в центре стакана. Питающий кабель нужно пропустить через полученное отверстие. Если будет установлен целый блок — несколько розеток — придется соединить их специальным шлейфом. Есть два способа подключения:Различают три вида гипсокартона: обычный, влагостойкий и огнестойкий. Влагостойкий тип используется при работе в помещениях с повышенной влажностью воздуха, например, ванной комнате.

Огнестойкий, соответственно, для порталов каминов и других мест, где вблизи присутствует открытый огонь. Кроме выше перечисленных видов, существует также гипсоволоконный лист, который отличается высокой прочностью, и акустический, который обладает повышенной звукоизоляцией.

  • На кухне розетки часто размещают над поверхностью столешницы. Их высота, как правило, соответствует 1,2 м.
  • Если у вас в гостиной стоит ПК или аквариум, розетку имеет смысл установить на высоту гораздо выше чем 30 см от пола, чтобы избавиться от путающихся под ногами проводов.
  • В ванной комнате установка двойных розеток в гипсокартон – под стиральную машину и другую бытовую технику – производится на высоте 1 метра.

Иногда случается, что расчеты делаются неправильно и после сверления в отверстии для будущих розеток виднеется профиль, из-за которого нельзя просунуть блок и надежно зафиксировать в углублении. В таком случае коронку заменяют обычным ножом по металлу или стамеской и проделывают отверстия вручную, убрав 5-10 см виднеющегося профиля. Когда установка подрозетников завершена, можно переходить к подключению электропроводов. Не забудьте предварительно найти вводный щиток и отключить подачу энергии. А также, воспользовавшись индикаторной отверткой, проверить напряжение проводов.

Чтобы устанавливать розетки в гипсокартоне своими руками нужно очень тщательно подобрать все необходимые материалы. Сама розетка состоит из лицевой части (декоративной), которую всегда видно, и из сердечника, который прячется в стене. Этот сердечник должен быть установлен в специальную пластмассовую коробочку, которая закрепляется в гипсокартоне.Подрозетник для крепления в гипсокартоне отличается от аналогичного изделия для кирпичной стены наличием регулируемых прижимных лапок. Эти лапки настраиваются так, чтобы создавать упор на желаемом уровне.

Гипсокартон ведь не занимает все пространство как кирпич в стене.

Подготовка посадочного отверстия

Для подготовки отверстия в гипсокартонной стене вам потребуется электродрель с круглой фрезой (коронкой) или же обычный монтажный нож. Перед тем как сделать отверстие под розетку – обязательно определитесь с его диаметром, выбираемым исходя из стандартных размеров подрозетника (обычно он составляет 68 мм).

При просверливании или вырезании посадочного места нужно действовать очень осторожно, стараясь избежать образования рваных и неровных кромок. При несоблюдении этого требования можно будет повредить края отверстия в гипсокартоне, усложнив тем самым последующий монтаж подрозетника (при этом снижается надёжность упора для зажимных лапок). В том случае, если по ходу врезания вы упрётесь в брусок деревянного каркаса, используемого для крепления гипсокартонных заготовок, не следует делать повторную попытку и переносить отверстие в другое место

Мешающую часть бруска можно будет аккуратно вырубить, воспользовавшись обычной стамеской. Особого рассмотрения требует случай, когда в качестве каркаса используются стандартные металлические профили, врезка в которые крайне нежелательна. В подобной ситуации рекомендуется ещё до набивки гипсокартонных листов сделать по периметру стенки соответствующие отметки, указывающие свободные от профилей места

В том случае, если по ходу врезания вы упрётесь в брусок деревянного каркаса, используемого для крепления гипсокартонных заготовок, не следует делать повторную попытку и переносить отверстие в другое место. Мешающую часть бруска можно будет аккуратно вырубить, воспользовавшись обычной стамеской. Особого рассмотрения требует случай, когда в качестве каркаса используются стандартные металлические профили, врезка в которые крайне нежелательна. В подобной ситуации рекомендуется ещё до набивки гипсокартонных листов сделать по периметру стенки соответствующие отметки, указывающие свободные от профилей места.

Делаем отверстие

Сделав все необходимые разметочные работы, можно приступать к вырезке отверстий.

В этой операции сложного ничего нет:

  1. Устанавливаем на дрель или перфоратор подготовленную насадку;
  2. Перед началом сверления нужно правильно «коронку» спозиционировать относительно места, где будет отверстие (для облегчения можно центр будущего отверстия просверлить обычным сверлом);
  3. Коронкой вырезаем сквозное отверстие в листе гипсокартона. Работая дрелью и перфоратором, не следует создавать сильных нажим, иначе это может привести к образованию рваных краев отверстия, что в дальнейшем скажется на монтажных работах;

Отметим, что проделать отверстие можно и без коронки, хоть это будет и затруднительней.

Для этого можно использовать два способа – вырезать его ножом или использовать дрель с обычным сверлом.

Но какой бы из методов не был выбран, сначала нужно сделать дополнительную разметку, чтобы определить размеры.

Поступить можно так:

  1. При помощи линейки и маркера рисуем на стене крестик, перекрестие которого будет в центре будущего отверстия;
  2. От центра на каждом их лучей крестика отмеряем по 34 мм и делаем пометки (расстояние между двумя пометками, лежащими на одной линии, должно составлять 68 мм);
  3. Берем подрозетник и тыльной стороной прикладываем к стене, позиционируя по пометкам;
  4. Обводим подрозетник по окружности.

Таким образом получаем необходимые размеры отверстия с центром в выбранном месте для розетки.

А далее уже вырезаем. Можно отверстие проделать ножом, но это не очень легко, поскольку придется прорезать лист на всю толщину, но если под рукой механического инструмента нет, то и этот метод подойдет.

Облегчить работы можно использовав дрель со сверлом. Им проделываем максимально возможное количество отверстий по нанесенной на стене окружности.

А затем просто ножом прорезаем перемычки между ними. Остается только затем полученное отверстие подровнять ножом.

В целом, прорезать отверстие – несложно, но достаточно часто возникают самые разные непредвиденные ситуации, которые придется решать.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Перестала работать розетка в квартире, ищем и устраняем причины

ЧИТАЙТЕ ПО ТЕМЕ: Как устанавливать розетки в пол.

Особенности выбора розеток, подрозетников

Успешное выполнение монтажных работ зависит от правильного подбора всего необходимого – самих розеток и выключателей, а также специальных пластиковых монтажных коробок – подрозетников (эти элементы закрепляются в отверстие, проделанное в стене, а уже в них устанавливаются розетки).

Подрозетники, выпускаемые для установки в отверстия гипсокартонных стен отличаются от устанавливаемых в бетонные и кирпичные.

Их особенность заключается в наличии специальных прижимных лапок, установленных на винтах.

Вращая эти винты можно эти лапки перемещать вдоль корпуса подрозетника.

Что касается розеток и выключателей, то производители сейчас их выпускают по единому стандарту относительно размеров внутренней части, которая будет размещаться в монтажной коробке.

И все же, приобретая все необходимые элементы, следует проверить их совместимость.

Инструменты и материалы

Для работы с электроарматурой в квартире понадобятся следующие инструменты и материалы:

  1. Фазоуказатель (индикатор фазы).
  2. Отвертки 4-6 мм, прямая и крестовая.
  3. Пассатижи с изолирующими рукоятками.
  4. Кусачки-бокорезы №1 или №2.
  5. Монтажный нож.
  6. Изолента виниловая и х/б.
  7. Для переноса розеток – изолирующие колпачки С-типа (не для сигнальных разъемов, см. на рис. ниже в центре) и токопроводящая паста (холодный припой).
  8. Силиконовый герметик в самой мелкой упаковке; расход – граммы.
  9. Для монтажа новых или переноса розеток – электродрель.
  10. Для монтажа розеток на гипсокартон – сверло-коронка 67 мм или перьевое сверло 32 мм, в зависимости от способа установки, см. далее.
  11. Для монтажа на бетон – коронка по бетону диаметром 70-75 мм и высотой 45 мм.
  12. Мелкие сверла, дюбели под саморезы-блошки.
  13. Для новичков – съемник изоляции.

О съеме изоляции и прочих рабочих операциях нужно поговорить особо.

Конструктивные особенности прибора

Перед установкой розетки и выключателя своими руками следует разобраться с их конструкцией. Это поможет избежать совершения множества ошибок при работе. Конструктивно розетка состоит из трёх ключевых элементов: контактная колодка в сборе, лицевая крышка и подрозетник. Последние два выполняют только декоративную функцию, и только колодка имеет отношение к электрической части.

Колодка, в свою очередь, состоит из таких комплектующих:

  1. Крепёжные лапки. Они могут быть «намертво» закреплены и быть неподвижными или двигаться на винтах из стороны в сторону для регулировки.
  2. Два контакта — плюс и минус (заземление).
  3. Клеммы, которые выполняют функцию зажима проводов.

Выбирая розетки, требуется обращать внимание на тип лапок. Подвижные сложнее устанавливать, но зато они дают возможность регулировать положение корпуса в любом направлении, то есть можно вмонтировать устройство точно по стене

Кроме этого, нужно отдать предпочтение лапкам с двумя зубьями, так как они более надёжные. Однозубые конструкции быстрее расшатаются.

Провода могут крепиться к контактам с помощью винтов или иметь свои контакты. Последний вариант более надёжен. В первом случае провода необходимо оголить, тщательно проработать припоем и потом туго затянуть на болты.

Клеммы могут быть также двух типов — винтовые и «ёршики». Первые необходимо затягивать винтами, а во вторые провода просто вставляются, при этом механизм самостоятельно их фиксирует. Но у так называемых ёршиков есть и свои недостатки. Переделать их второй раз не получится, поскольку провода придётся вытаскивать силой, а ёршики при этом ломаются. Винтовые перед скруткой следует проделывать холодным припоем.

Как закрепить подрозетник в гипсокартоне

После разметки и сверления отверстий можно приступать непосредственно к установке. Для начала, нужно определить, с какой стороны будут заходить провода и удалить там предусмотренные заглушки, проштампованные на корпусе. Если есть возможность, то лучше, чтобы провода заходили в подрозетник с задней стороны, так будет проще выполнять дальнейшие работы по установке розеток.

Винты с крепежными лапками должны быть выкручены так, чтобы лапки были утоплены в специальные выемки в корпусе, или, если это не предусмотрено, лапки можно было отвернуть в стороны.

Прошпаклюйте подрозетник снаружи после установки — тогда будущая розетка будет прилегать плотно

Перед тем, как установить подрозетник в гипсокартон, в него протягиваются провода. Теперь подрозетник нужно аккуратно вставить в отверстие, по возможности без перекосов, чтобы не обломать края ГКЛ.

После выравнивания можно затянуть крепежные винты. Форма жала отвертки должно соответствовать шлицам на болтах, тогда отвертка не будет соскальзывать. Подрозетник должен быть плотно притянут к панели, но чрезмерное усилие при затягивании может привести к тому, что лапки креплений передавят край. Исправить такой недостаток будет практически невозможно.

В некоторых случаях монтаж подрозетника в гипсокартоне выполнить до установки листов на несущий профиль.

Стены после установки подрозетников можно снаружи прошпаклевать. Тогда будущая розетка будет плотно прилегать к стене без зазоров и щелей. До шпаклевки можно предварительно прикрепить розетки, чтобы увидеть, как они выровнены. Если есть необходимость поворота на некоторый угол, можно слегка ослабить крепежные винты и повернуть конструкцию в нужную сторону, после чего винты снова затянуть.

https://youtube.com/watch?v=YZ—N5Zr0GI

Советы

Необходимо учитывать следующие рекомендации:

  • Коробка крепится с обязательным учетом расположения профилей. Для этого предварительно составляется схема, согласно которой выполняется вся разводка. Если произошло попадание на стойку, то она подрезается электрическим лобзиком.
  • При установке плит ГКЛ на клей прокладка кабеля осуществляется по штробам, вырезаемым в поверхности, а место для подрозетника выдалбливается.
  • Если требуется собрать блок, то от центра первого модуля отступают 71 мм.
  • Чтобы центрирующее сверло коронки сразу встало на свое место, точку предварительно намечают шилом.
  • Скрыть отверстия в розетках можно при помощи заглушек. Это также обеспечит безопасность, если есть малолетние дети. Некоторые современные варианты позволяют выполнять подключение без вынимания детали.

Если составить план и разместить проводку по схеме, то можно избежать не только ошибок, но и постоянных проверок стены индикатором при навешивании предметов интерьера.

Также рекомендуем посмотреть ВИДЕО:

Как в гипсокартоне сделать отверстие под розетку

  1. Во все подрозетники, следующие за первым, пропускают отрезки проводов. Нагрузка придется на первое устройство, что сделает его работу более краткосрочной.
  2. Подключить подрозетники через сизы — пластиковые колпаки, которые будут изолировать провода.
  1. Рулетка и карандаш;
  2. Пузырьковый уровень (можно короткий до 30 см);
  3. Дрель или шуруповерт;
  4. Коронка по гипсокартону на 68 мм;
  5. Отвертка (крестовая или шлицевая — зависит от типа винтов на розетках);
  6. Индикаторная отвертка;
  7. Канцелярский нож;

Вообще, ставить розетки лучше непосредственно во время ремонта — так можно сэкономить много времени и сразу получить качественные устройства для включения любой техники. Если есть возможность, нужно применять такие стандарты. В индивидуальном порядке их можно поменять. Поставить розетку надо так, чтобы было удобно изделием пользоваться. Например, кухонные устройства делают на “фартуке”, примерно на высоте 1,2 метра — туда будут подключаться бытовые приборы.

В ванной комнате обычно делают монтаж устройств на высоте метра, чтобы с комфортом включать стиральную машину. Или, например, Вы хотите разместить телевизор на стене, тогда есть смысл сделать розетку за ним чтобы не портить интерьер неприглядным видом тянущихся проводов. Но если другого выхода нет то в статье Прячем проводку в доме Вы сможете прочитать рекомендации как максимально вписать проводку в интерьер квартиры.

Установка блока розеток в гипсокартон

Блок из нескольких розеток устанавливается с разными целями и гипсокартон для этого подходит лучше, нежели бетонная стена. Для установки блока нам понадобятся дополнительные инструменты:

  • Стамеска
  • Соединительные «бабочки»
  • Дополнительные провода для соединения

Порядок работ будет несколько отличаться от описанного для единичной розетки:

  1. Выламываем отверстия межу всеми стаканами и в месте будущего входа кабеля
  2. Соединяем подрозетники с помощью соединительных бабочек, если иное не предусмотрено самим корпусом
  3. На стене на нужной высоте отмечаем с помощью уровня линию расположения блока
  4. Прикладываем к этой линии получившуюся конструкцию из подрозетников и отмечаем на стене центр каждого
  5. Вырезаем коронкой каждое отверстие, как это описано выше
  6. Стамеской соединяем полученные отверстия так, чтобы блок из подрозетников смог поместиться
  7. Вставляем блок и закрепляем его с помощью зажимных винтов
  8. Просовываем провода между подрозетниками

Советы

Для того чтобы монтаж розеток в гипсокартоне осуществлялся максимально правильно, желательно придерживаться следующих рекомендаций:

  • Брать в расчет наличие пустого пространства между гипсокартоном и основной поверхностью стенки (оно должно быть не менее 4,5 см и стакан должен свободно размещаться в основании). Можно углубить базисное основание посредством перфоратора либо зубила.
  • Еще на стадии монтирования конструкции из ГКЛ, в месте планируемой установки розетки, не мешает вывести проводку наружу с запасом в 20-30 см.
  • При монтаже нескольких устройств, использовать строительный уровень для правильного нанесения разметки и установки розеток.
  • Проводить электропроводку внутри конструкции надлежит только в защите электрических проводов от возможных механических воздействий (в гофрорукаве), чтобы свести к минимуму их повреждение при установке либо эксплуатации.
  • Следует учитывать, что при создании отверстий можно натолкнуться на металлопрофиль, на котором базируется ГКЛ. Чтобы подобное не случилось, используйте мощный магнит. Приложите его к стенке, и ведите вдоль по поверхности, так выясните, имеется ли металлопрофиль за перекрытием.
  • Если все же произошло соприкасание с металлической конструкцией, то отчаиваться не следует. Поскольку переносить отверстия под розетки в иное место не потребуется. Фрагмент профиля, препятствовавшего работе, обрезается посредством ножниц по железу либо выбивается (загибается) простой стамеской.

Производя ремонт, вы, скорее всего, все основательно просчитали. Но по истечении некоторого срока может потребоваться установка дополнительного выключателя, понадобится повесить картину или поменять местоположение настенных светильников. И вот тогда хаотически проложенная проводка может оказаться основательной проблемой. Поскольку перфоратором либо электродрелью можно спокойно нанести ущерб скрытой электропроводке и сделать короткое замыкание. Во избежание таких неожиданностей, расположите электропроводку параллельно полам, прибавив несколько поворотов под углом 90 градусов. Схему прокладки желательно зафиксировать: набросать план, эскиз либо просто сфотографировать хотя бы на телефон. Тогда через несколько лет, вы сможете без препятствий и сомнений в любой точке сверлить стены без каких-либо нежелательных последствий для электропроводов.

Монтирование розетки в стенку из гипсокартона достаточно простое и может быть выполнено своими руками. Следуя всем вышеперечисленным рекомендациям, такая процедура, как монтаж электророзеток в стене из ГКЛ, будет реализована наиболее правильно и в кратчайшие сроки.

О том, как выбрать и установить подрозетник в гипсокартон, смотрите в следующем видео.

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены.  В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

  • Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
  • Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
  • Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
  • Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетник

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

  • Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
  • Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

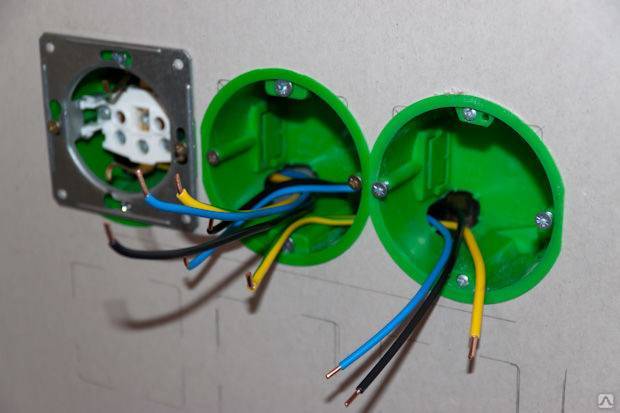

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

  • Разбираем розетку, снимая с нее пластиковые декоративные части.
  • Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
  • Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

Закрепляем розетку

  • Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
  • Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

  • Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
  • Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

Установка выключателя

  • К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
  • На закрепленный выключатель надеваем пластиковые клавиши и рамку.

https://youtube.com/watch?v=EhfezjMrZZA

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Особенности подключения (электрическая часть)

Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее. Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют. В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.

После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см. Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ). За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.

Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить. В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара. Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.

Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.

Подключение розетки к сети без заземления (А) и с заземлением (В)

Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.

Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.

Подключение группы розеток

Это делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.

Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.

Советы

Советы мастеров по установке подрозетника в ГКЛ:

  1. Нельзя устанавливать точки возле самого пола, надо поднять разметку вверх по стене минимум на 20-50 см.
  2. Размер коронки для стандартного подрозетника 68 мм.
  3. Если, создав отверстие, есть металлический или деревянный профиль, его «вырубают», высверливают.
  4. Перед установкой коробки надо в неё завести кабель. Он может выходить сверху с гипсокартонной конструкции или сбоку. Соответственно убирают заглушки на коробке (сверху или сбоку, снизу).
  5. Если несколько отверстий попадают на профиль. Его «выставляют» этой же коронкой. Окончательно подрезают ножницами по металлу.

Установка подозетника в гипсокартонную поверхность не занимает много времени и сил, если сделана правильно разметка, под рукой есть электроинструмент и качественный материал (коронки, коробки). Подрозетники производят различные фирмы из пластика

Стоит обращать внимание на качество используемой пластмассы, толщину подрозетника

Необходимые для работы материалы и инструменты

Перед началом работы подготовьте следующие инструменты и принадлежности:

  • Дрель электрическая или шуруповерт
  • Коронка для подрозетника под гипсокартон диаметром 68 мм (если в стене металлический профиль – понадобится коронка под металл)
  • Фигурная отвертка
  • Индикаторная отвертка
  • Уровень (можно небольшой длины)
  • Строительный маркер (обычный карандаш)
  • Рулетка
  • Канцелярский нож
  1. Далее будет приведен пример как правильно вставить розетку в гипсокартон собственными силами.

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

Подготовка отверстия для подрозетника

Монтаж подрозетника для розетки начинается с высверливания в гипсокартоне проема. Отмеряется от пола требуемое расстояние и, применяя уровень, проводят горизонтальную и вертикальную линии.

Когда требуется установить блок розеток в гипсокартон, необходимо провести несколько вертикальных линий (по количеству розеток), причем расстояние между ними должно составлять строго 72 мм, т.к. это расстояние между центрами розеток.

Если оно будет меньше, розетки будут мешать друг другу, их невозможно будет аккуратно и ровненько друг к другу установить.

При покупке розеток следует знать, что не любой подрозетник подходит для установки в гипсокартон. Для этого необходим пластиковый стакан с двумя винтами для крепления в ГПК при помощи специальных лапок.

Монтаж подрозетников

Перед установкой подрозетника нужно через отверстие на его задней стенке протянуть питающий кабель Для крепления коробки используют два винта, которыми фиксируют стакан. Прижимные лапки при том прочно будут держать подрозетник в отверстии.

Если необходимо установить несколько розеток применяют соединение шлейфом. Для исключения перегрева подключение проводят через сизы. Для правильной установки подрозетника применяем уровень.

При монтаже нескольких розеток используются специальные стаканы из пластика, которые можно легко соединить между собой, а затем установить, прижав специальными лапками по бокам. Аналогично выполняется установка для выключателей.

Электромонтажные работы

Перед выполнением монтажа необходимо обесточить проводку — отключить напряжение на входном щитке и проверить отсутствие напряжения в проводах при помощи индикаторной отвертки. Далее приводятся этапы установки розеток в гипсокартон.

Перед монтажом разбирают розетку и снимают все пластмассовые детали.

Затем зачищают провода примерно на 1 см и присоединяют их к металлическому основанию розетки. Длина выступающего провода не должна быть короче 10 см, лучше, если они будут длиннее.

К каждой из клемм (маркировка указана на обратной стороне основания) соответственно подсоединяются провода: N – нулевой провод – синего цвета, L – фаза – коричневого цвета, PE – заземление – желто-зеленого цвета. Нужно прочно скрепить провода с клеммами с помощью винтов во избежание их соскальзывания и короткого замыкания.

Розеточный механизм закрепляется с помощью крепежных винтов к подрозетнику. Уровнем проверяется параллельность прикрепления к стенке.

Таким же образом производится электромонтаж выключателей. При этом должно быть правильно выполнено присоединение проводов к клеммам выключателя. Иногда на них указывается только место подключения нулевого провода.

Подробную инструкцию для установки розетки в гипсокартоне можно найти в интернете.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
