Фундамент УШП: Что скандинаву хорошо, то русскому…?

Сборка фундамента

По краям конструкция укрепляется брусьями, а поверх дренажа укладывается слой гидроизоляции из рубероида, например. Ее края должны выступать наружу на величину, равную толщине монолита. После этого согласно инструкции кладется несколько слоев теплоизолятора из плит пенопласта, в которых затем обустраиваются ребра жесткости.

Поверх утеплителя укладываются арматурные прутья толщиной 12 миллиметров, связываемые в перекрестьях отожженной мягкой проволокой.

Параметры усиления выбираются с тем расчетом, чтобы толщина бетонного слоя в этом месте была не менее 30 миллиметров. Непосредственно по сетке прокладываются трубы теплого пола, после чего их крепят к ней специальными хомутами. В местах, выделенных для установки ребер жесткости, трубки размещаются в прочных гильзах. Распределители системы «теплый пол» выводятся наружу, а затем надежно фиксируются на вертикально забитых металлических прутьях.

Затем система отопления заполняется теплоносителем и тестируется на герметичность под нормальным давлением. Непосредственно перед бетонированием нужно будет вывести наружу и заглушить трубные выводы инженерных систем, после чего в подготовленную ранее опалубку заливается жидкий бетон.

В процессе заливки раствор уплотняется с помощью вибратора, что позволяет избежать образования пустот, которые особо опасны в местах укладки арматуры. После этого поверхность монолитного основания выравнивается и надежно укрывается полиэтиленовой пленкой.

При сооружении фундамента по данной технологии (на основе УШП) важно соблюдать требования заводской инструкции по сборке. Лишь при выполнении этого условия удается получить надежное фундаментное основание, воспользовавшись которым впоследствии можно будет построить комфортное и вполне надежное жилище

Плюсы и минусы УШП

Обустройство основания такого типа вполне можно сделать самостоятельно, однако существует множество нюансов, которые нужно соблюдать для обеспечения высокого качества. Среди преимуществ шведского монолита можно выделить следующие:

  • экономия на спецтехнике, так как его установка не требует рытья большого котлована;

  • наносимый со всех сторон слой теплоизоляции не только сохраняет тепло в помещении, но и увеличивает срок службы основы;

  • отсутствие необходимости в строительстве дополнительных каналов для труб и проводки.

  • для установки подходят любые строительные площадки, при этом подземные воды не оказывают негативного влияния на будущую постройку.

  • высокий уровень герметичности и теплоизоляции;

  • не боится плесени, грибка и паразитов;

  • не требует дополнительной обработки во время выполнения отделочных работ;

  • быстрые сроки монтажа;

  • встроенная система теплый пол поддерживает комфортный микроклимат в помещении на протяжении любого времени года.

Несмотря на использование самых передовых технологий строительства, такой компонент, как и любой другой имеет свои недостатки. Чаще всего жильцы и строители выделяют следующие:

  • несмотря на простоту монтажа, стоимость возведения такой конструкции достаточно высока;

  • невозможно обустройство подвальных помещений и подземных гаражей;

  • нет точной информации о сроке эксплуатации изделий, так как применяться они начали относительно недавно;

  • имеются ограничения по нагрузкам (УШП подходит только для малоэтажных объектов)

Однако такая конструкция имеет большие перспективы. Многочисленные достоинства  перекрывают все недостатки.

Рекомендации специалистов как утеплять фундамент

Строительство финского и шведского фундаментов и их утепление — это единый процесс. Еще до разметки основания будущего здания нужно позаботиться о таких моментах:

  • устройстве дренажной системы;
  • достаточной толщины подушек из песка и гравия (обе они должны быть не менее 15 см);
  • обязательной прослойке из геотекстиля (ее укладывают на грунт или между слоями плиты).

Очень важно, какие именно изоляционные материалы используются при устройстве финской плиты. Поскольку горизонтальные поверхности фундамента испытывают большие механические нагрузки, сэкономить на качестве утеплителя не получится. Схема и чертеж для утепления фундамента финская плита представлен ниже

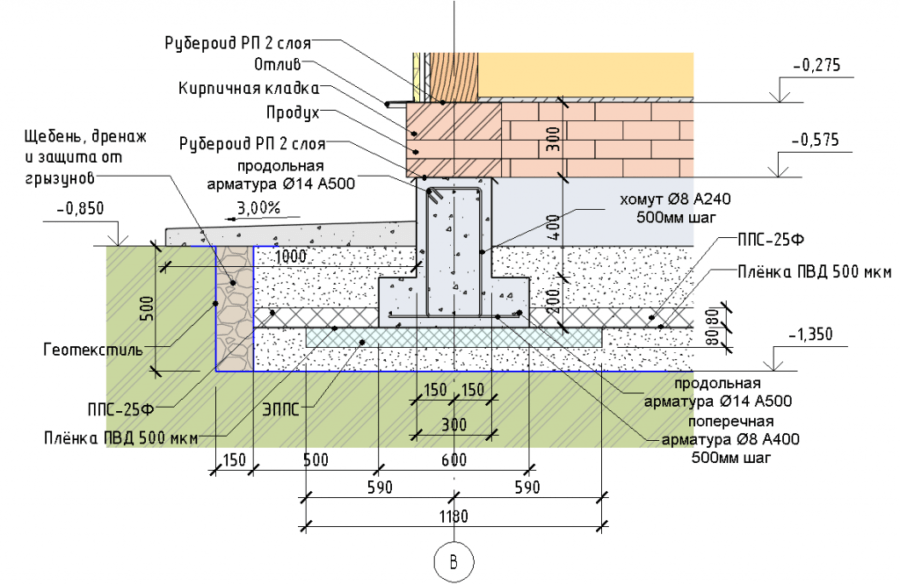

Схема и чертеж для утепления фундамента финская плита представлен ниже.

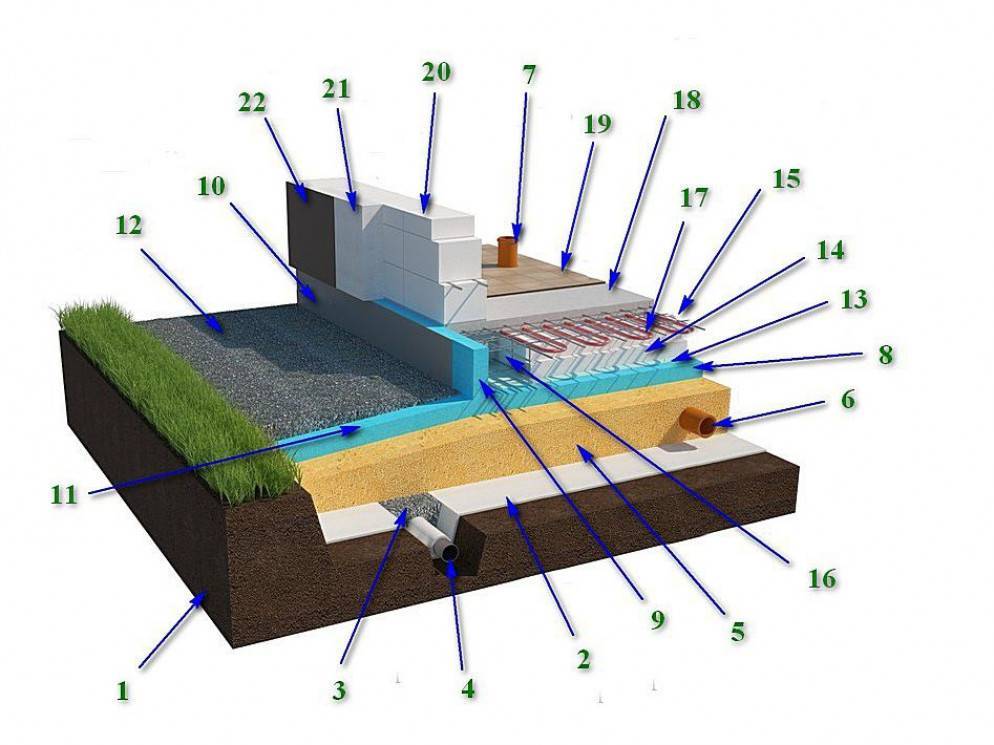

Схема-фото утепления фундамента шведская плита представлена ниже.

Чтобы лучше понять разницу между шведской и финской технологиями, сравним представленные в таблице схемы проведения работ по устройству фундамента.

Таблица 1. Сравнение схем проведения работ по устройству фундамента
Шведская плитаФинская плита
Снятие верхнего слоя грунта (1-1,5 м).Снятие верхнего слоя грунта (0,8 м).
Засыпка и утрамбовка песчаной подушки 15-20 см.Засыпка и утрамбовка песчаной подушки 15-20 см.
Укладка дренажного слоя, разводка труб под коммуникации.Монтаж гидроизоляции.
Засыпка слоя гравия 15-20 см.Закладка труб под коммуникации.
Укладка полистирола.Бетонирование плиты.
Устройство опалубки, проверка горизонта.Укладка толстого (от 15 см) слоя утеплителя.
Установка временных подставок для армирующей основы.Монтаж плит с теплым полом и дополнительными инженерными коммуникациями.
Прокладка труб для теплого пола.
Заливка основания слоем бетона до 10 см.

Важно: для финской плиты не нужен глубокий котлован

При его устройстве не берут во внимание такие показатели, как глубина промерзания и уровень грунтовых вод.. Итак, основная разница между скандинавскими технологиями состоит в способе теплоизоляции: если шведская плита защищена по бокам грунтом, то финский фундамент имеет внушительный слой утепления между стяжкой и бетоном. Итак, основная разница между скандинавскими технологиями состоит в способе теплоизоляции: если шведская плита защищена по бокам грунтом, то финский фундамент имеет внушительный слой утепления между стяжкой и бетоном

Итак, основная разница между скандинавскими технологиями состоит в способе теплоизоляции: если шведская плита защищена по бокам грунтом, то финский фундамент имеет внушительный слой утепления между стяжкой и бетоном.

Плюсы финской технологии утепления фундаментов:

  • отличная энергоэффективность;
  • отсутствие необходимости устройства чернового пола;
  • возможность монтажа теплого долговечного фундамента на проблемных участках с пучинистым грунтом и влажным грунтом;
  • возможность устройства системы теплого пола непосредственно во время монтажа фундамента.

К недостаткам можно отнести большой объем ручного труда (земляных работ) и достаточно высокую стоимость (на 35-40 % больше по сравнению с «русской плитой»).

Плюсы шведской технологии:

  • отсутствие необходимости в чистовой отделке (стяжка — это уже готовый пол);
  • устройство теплого пола и коммуникаций непосредственно в плите;
  • сравнительно быстрый монтаж и утепление фундамента — около двух недель;
  • экономия средств на строительство в сравнении с финской плитой.

Из минусов: необходимость точных инженерных расчетов (ничего изменить или дополнить в ходе работ не получится), невозможность реставрации или ремонта всего, что находится внутри плит.

То, что скандинавские инновации в утеплении фундаментов отлично показали себя в большинстве европейских стран, — уже свершившийся факт. Насколько они будут эффективны в наших условиях, пока лишь предстоит узнать.

Пошаговую инструкцию по утеплению фундамента шведской плиты УШП вы найдете на видео:

О технологии монолитных плит для фундамента узнайте из видео ниже:

Минусы такого основания

1. Высокая стоимость. Цена УШП выше, чем у малозаглубленной ленты и плиты. Но если сложить стоимость фундамента другого типа, системы отопления, утеплителя, опалубки и ежемесячную плату за тепло, то шведская плита выйдет дешевле. Тратиться придется сразу, а для большинства это существенный недостаток.

2. Не подойдет для неровных участков. УШП проблематично строить на склоне, да и не целесообразно. Но плитный фундамент также имеет этот недостаток.

3. Нельзя обустроить подвал или высокий цоколь. Исторически сложилось, что русские избы на севере имеют большой подпол и высокий цоколь, но в случае с УШП такая конструкция невозможна, поэтому лучше выбрать другой тип фундамента.

4. Высокая квалификация. Необученная бригада вряд ли справится с обустройством шведской плиты. Если работы сделаны некачественно, то весь смысл УШП пропадает. Если вы никогда не занимались строительством, лучше заказать фундамент под ключ.

5. Нельзя отремонтировать коммуникации. Достать трубы из бетонной плиты невозможно, поэтому придется делать все на совесть, чтобы ломаться было нечему. Правда можно соорудить запасной трубопровод, но на это уйдут деньги и время.

Фундамент по технологии УШП — это не волшебное основание под любой дом, а эффективная система, которая работает, когда выполнены все условия. Решать, подойдет он вам или нет, нужно сопоставив плюсы и минусы в конкретном случае и рассчитав все нагрузки.

Технология монтажа

Делать УШП без проекта — пустая трата времени. Поэтому перед началом работ просчитайте нагрузку вашего дома, нарисуйте схему теплого пола, найдите поставщиков строительных материалов в вашем регионе.

1. Очищаем площадку от растительности и мусора.

2. Копаем яму, если ниже находится грунт с низкой несущей способность, например, торфяник, придется заменить его полностью. Укладываем в котлован геотекстиль.

3. Закладываем песчаную подушку толщиной 15‒20 см, смачиваем и трамбуем виброплитой послойно.

4. Обустраиваем кольцевую дренажную систему, проводим коммуникации (водопровод, канализация, заземление, электросеть).

5. Засыпаем гравий средней фракции, трамбуем.

6. Ставим боковую опалубку из экструдированного пенополистирола, укрепляем ее досками.

7. Укладываем пенополистирол под основание, минимальная толщина — 20 см. Для УШП обязательно наличие ребер жесткости по периметру и в месте, где будут несущие стены.

8. Собираем арматурный каркас, устанавливаем на поверхность ЭППС с помощью ПВХ фиксаторов.

9. Монтируем теплый пол, привязывая его к арматуре нейлоновыми хомутами. Перед бетонированием обязательно проверяем функционирование системы.

10. Заливаем бетон марки М200‒М250. Обычно толщина плиты — 10 см, а ребер жесткости — 20 см. Если соорудить конструкцию толще, бетон невозможно будет эффективно прогреть

Важно провести все работы за один раз. Чтобы уплотнить смесь, нужно применять электровиброуплотнитель

11. Делаем утепленную отмостку, чтобы исключить морозное пучение грунта.

Расценки

Если вы заказываете работы под ключ, средняя цена за 1 м2 фундамента начинается от 8000 рублей и зависит от расположения вашего участка, опыта компании, производителей и размера постройки. Если площадь здания меньше 100 м2, стоимость монтажа фундамента по типу УШП начинается от 9500 рублей.

В цену входят:

  • Материалы: песок, гравий, геотекстиль, трубы для дренажа, бетон, экструдированный пенополистирол, доски для поддержки опалубки, система теплого пола.
  • Работы: котлован, укладка дренажа, теплого пола, коммуникаций, установка опалубки, бетонирование.

Расценки на шведскую плиту зависит от качества материалов. Застройщики сомневаются, выдержит ли экструдированный пенополистирол нагрузки от дома. Он выстоит, если приобретете его у нормального производителя. Найти хорошую продукцию на региональном строительном рынке — проблема, поэтому и появляются минусы, которых не существует.

В таблице представлены марки ЭППС, который может выдержать нагрузки от фундамента в течение 30‒50 лет. Цены актуальны на конец 2015 года. Эти утеплители испытывали, вся документация есть на сайтах производителей. Технониколь и Пеноплэкс — российские компании. Материалы части зарубежных фирм делают на территории нашей страны.

МаркаСтоимость м3, рубли
XPS Технониколь CARBON ECO SP5 000
URSA XPS N-III4 300
Стайрофоам 300 А‒1204 600
Пеноплэкс ГЕО5 000

Диапазон применения и особенности схемы

Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.

Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.

Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.

Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента

В экономическом плане схема подходит лишь к строениям без подвалов.

Среди преимуществ УФФ можно отметить:

  • Изящное и простое решение противоморозной защиты
  • Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
  • Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
  • Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
  • Вариант лучше, чем УШП адаптируется к уклонам участка.
  • Схему допустимо применять при высоком уровне грунтовых вод

Особенности технологии устройства УШП и отличия от УФФ, узнайте в этом подробном материале по ссылке

Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.

Вариант по цене дороже стандартного нулевого цикла. Однако, если учитывать утепление и разводку коммуникаций, финская схема выходит немного дешевле.

Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% — 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.

Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% — 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.

Преимущества финского фундамента

Обычная мелкозаглублённая лента испытывает действие сил морозного пучения. Теоретически она должна зимой равномерно приподниматься, а после оттаивания грунта так же равномерно опускаться. Вот только небольшие разницы в нагрузке (например, если одна часть здания ниже и, соответственно, легче другой), а также плывуны часто ведут к тому, что лента осаживается в грунт с перекосом или деформируется (если не выдерживает армокаркас). В итоге здание кренится либо появляются трещины в кладке над проёмами. В финском варианте утеплённая отмостка не даёт грунту промерзать и фундамент не «плавает», поэтому перекосы исключены.

При обычном ленточном фундаменте, как правило, возводят балочное перекрытие первого этажа. Даже при хорошей вентиляции подполья оно довольно быстро ветшает. Срок службы конструкции обычно не превышает 30 лет. В финском варианте устроены бетонные полы по грунту — они практически вечные.

Бетонное основание пола упрощает монтаж водяного тёплого пола. Эта система в сочетании с массивной плитой, обладающей значительной тепловой инерцией, обеспечивает максимальный комфорт проживания зимой, а летом такие полы хранят прохладу и позволяют экономить на кондиционировании воздуха.

Устройство утепленной шведской плиты

Устройство УШП

Сложная конструкция утепляется теплоизоляцией с водоотталкивающими характеристиками. Верх монолитной плиты подготовлен под укладку пола первого уровня дома. Под стенами по периметру устраиваются ребра жесткости.

Утепленная шведская плита (УШП) включает:

  • дренажную систему труб по грунту;
  • геотекстиль;
  • песчаную подушку;
  • щебеночную подсыпку;
  • утеплитель (экструдированный пенополистирол);
  • бетонную плиту с армированием, обогревом и коммуникациями внутри.

Канализация, водопровод, закладываются в тело фундамента, а обогрев пола делается с помощью водяных труб, подключенных к котлу. Прогрев осуществляется равномерно, поэтому на первом этаже строения не требуются радиаторы. Теплый пол обычно прячется в стяжку, но в случае с экономным основанием заливка не нужна.

Почва под домом зимой не промерзает, грунт не вспучивается с наступлением тепла или в сильные морозы. Для бетонирования применяется утепленная несъемная опалубка, которая дополнительно сохраняет внутреннюю энергию помещения. Выводы коммуникаций рассчитываются точно и выступают из-под пола в нужных местах.

Ставится система дренажа по периметру в условиях повышенной влажности грунта. Отвод воды делается в болотистой местности и на участках с высоким стоянием влаги. УШП плита находится на сухой основе, а стоки поступают в общую канализацию или скапливаются в отдельных емкостях.

Минусы УШП фундамента

  • УШП имеет значительно меньшую высоту, если сравнивать его с другими видами фундаментных оснований. А это понятное дело, влияет на качество будущего жилья. Безусловно, многие из людей, считают безопасность своей жизни одним из важнейших аспектов. Ведь, в конечном итоге, если возвести не качественный фундамент, то и строительство самого дома, будет такого же качества или же вовсе может не состояться.
  • Все самые важные и нужные инженерные коммуникации находятся непосредственно внутри фундамента, а это значительно затрудняет доступ к ним. А в наше время, возможны самые различные ситуации, при которых, будет необходим срочный доступ к коммуникациям, и его отсутствие может повлечь за собой, самые не поправимые последствия, вплоть до необходимость разрушения основ фундамента.
  • Для того, чтобы проводить монтажно-строительные работы, необходимо нанимать профессиональную бригаду строителей, что также, приводит к дополнительным финансовым затратам. В этом случае с экономить никак не получиться, как бы этого не хотелось, поскольку, некачественное возведения фундамента, скорее всего это приведет к постройке жилого помещения не благо приятного для проживания.
  • Выбирая в качестве фундамента, УШП, стоит знать, что о постройке подвального помещения придется забыть. Все дело в том, что этот фундамент по техническим причинам делает абсолютно не возможным постройку «подвала». А ведь для людей, которые проживают в сельской местности, подвальное помещение – это по истине «стратегически важный объект», поскольку, там хранятся продуктовые запасы на зимнее время года. По этому, прежде чем выбирать УШП фундамент в сельской местности, нужно трижды подумать.
  • Все мы любим красивые, большие, многоэтажные здания, так вот, если применять в качестве фундамента, УШП, то о возведении многоэтажных строений не может быть и речи. Техническая особенность УШП фундамента такова, что он никоем образом ни рассчитан на так сказать, «тяжелые здания», а может использоваться только для постройки одноэтажных или не больших, двух этажных строений.

Далее, давайте поговорим собственно о том, каков же состав у УШП фундамента?

Перечень необходимых материалов и инструментов

Прежде чем заливать бетон, необходимо подготовить ровную площадку и как следует утрамбовать её специальной машиной

Перечень материалов, необходимых для устройства фундамента УШП:

  • песок средней фракции;
  • щебень средней крупности;
  • геотекстиль;
  • пенополистирол экструзионный толщиной 100 мм;
  • дренажные трубы;
  • доски деревянные;
  • прутья арматуры;
  • проволока вязальная;
  • трубы разного диаметра для инженерных коммуникаций и водяного теплого пола;
  • нейлоновые хомуты;

Для работы понадобятся такие инструменты:

  • совковые и штыковые лопатки;
  • тачка;
  • нивелир;

L-блоки облицованы плоским шифером для выкладки фундамента

Рекомендации при устройстве фундамента

Каждый слой нужно вибрировать, чтобы удалить пустоты

При монтаже внимание уделяется качеству каждого пласта для получения долговечной и прочной конструкции. Иногда толщина песчано-щебеночной подсыпки достигает 600 мм и зависит от несущей способности самого грунта

Трубы коммуникаций крепятся к элементам каркаса пластиковыми хомутами. Под несущими стенами и дверными проемами коллекторы одеваются в гофрированные гильзы или полиэтиленовые трубы. Коммуникации прокладываются строго по проекту в соответствии с высотой, указанной в чертеже. Элементы временно фиксируются подпорками до последующего бетонирования.

Обогревательная система проверяется до начала бетонирования. Трубы наполняются энергоносителем, делается прессовка системы для выявления участков протечек. Бетон замешивается или заказывается после проведения всех работ, а марка смеси указывается в проекте. Масса равномерно распределяется по площади плиты с применением лопат, а кельмой она загоняется в трудные места.

Вибрация обязательно делается для каждого слоя, чтобы уменьшить пустоты в бетонном растворе. Смесь замешивается в таком объеме, чтобы ее можно было выработать за пару часов. Нельзя добавлять воду для повышения пластичности, т. к. это уменьшит прочность бетона.

Что это такое и где применяется

Фундамент, изобретенный в Швеции, считается уникальным видом основания со специфической многослойной структурой. Объединяет системы гидроизоляции, утепления и обогрева, обеспечивает необходимый комфорт проживания.

Технология монтажа – это формирование монолитного фундамента УШП с утеплением по всей площади и периметру основания. Заливка влагостойкой основы практикуется:

  • при возведении построек со сторонами не более 15 метров;
  • когда используется технология фахверк;
  • если планируется водяная система обогрева пола (тепловые магистрали прокладывают внутри);
  • для кирпичной либо блочной стеновой кладки малоэтажных домов, панельных, щитовых каркасных построек;
  • под бревенчатые срубы, каркасы из бруса.

Утепленная шведская плита устанавливается на участках с высоким уровнем залегания грунтовых вод, где грунт обладает необходимой несущей способностью.

Закладку фундаментов выполняют неглубоко, пенополистирол надежно защищает бетон от промерзания. Многослойный пирог с бетонной подошвой устойчив на песчаной, глинистой, пористой торфяной почве. Конструкция, усиленная металлом, легко выдерживает невысокие постройки.

Финский фундамент

« Назад

07:24

Возведение любого строительного объекта начинается со строительства фундамента. От качества и грамотности его создания зависит практичность, длительность эксплуатации и надежность дома

Очень важно правильно выбрать тип основания. Утепленный финский фундамент – один из самых востребованных видов сегодня

Особенности конструкции

Финский фундамент был разработан инженерами из Финляндии. Плиты для такого основания отличаются небольшим показателем толщины, и при этом обладают превосходной прочностью и отличными теплоизоляционными свойствами. Фундамент финская плита целесообразно применять для объектов, где планируется монтировать теплый пол.

Конструкция основания – холодный контур, поэтому утеплитель следует класть под плиту фундамента. Толщина утеплителя должна составлять минимум 15 см. Система теплого пола не имеет точек соприкосновения с холодным контуром именно благодаря утеплителю.

Главной особенностью и неоспоримым преимуществом технологии финского фундамента является быстрота и оперативность его строительства. При работах с основанием профессионалы используют армированную стяжку. Технология фундамента финская плита подходит для возведения практически любого объекта, включая каркасные строения.

Рекомендуется выбрать такое основание, когда возникает потребность:

  • в оперативном строительстве фундамента;
  • в создании долговечного и надежного основания;
  • в последующей установке функциональной системы теплый пол ;

Такой фундамент под финский дом целесообразно возводить на почве, где наблюдается большое промерзание. В качестве финишного покрытия основания могут выступать бетон, щебень мелкой фракции или гранит. Финские гранитные фундаменты пользуются наибольшим спросом, так как имеют отличные эксплуатационные характеристики.

Достоинства фундамента

Финская плита обладает многими неоспоримыми преимуществами, которые обусловили спрос на нее:

  • есть возможность создать высокий цоколь;
  • требуется выполнение минимального объема земляных работ, так как отсутствует необходимость в рытье глубокого котлована;
  • финский фундамент отличается отличным показателем энергоэффективности;
  • основание можно устанавливать на непростом рельефе и на грунте с высоким уровнем подземных вод;
  • чистовую отделку можно осуществлять сразу после монтажа фундамента.

К недостаткам финской плиты можно отнести сравнительно высокую стоимость. Но необходимо учитывать, что такой фундамент долговечен и надежен.

Комплексные услуги по созданию финского фундамента

Наши специалисты готовы произвести профессиональные работы по проектированию, строительству финского фундамента и проведению в нем коммуникаций.

Классическая технология утепленного финского фундамента включает несколько этапов:

  • подготовительные работы;
  • создание подушки из песка определенной фракции;
  • установка функционального гидроизоляционного слоя;
  • прокладывание инженерных систем;
  • заливка финской плиты;
  • прокладка утеплителя;
  • монтаж плиты с системой теплого пола.

Перед проведением работ необходимо грамотно провести расчеты и разработать проект. Профессионалы строительной компании «Деревяныч» проконсультируют Вас, дадут ценные рекомендации и ответят на все интересующие вопросы.

Полы по грунту или УШП-фундамент

Существует еще одна технология создания теплого пола – так называемые полы по грунту. В отличие от УШП, полы по грунту делаются на основе насыпного грунта. Они могут выполняться в двух возможных вариантах – с опорой на грунт, либо с опорой на стены. В первом случае плита фундамента кладется непосредственно на грунт, а между стяжкой пола есть слой теплоизоляции. Во втором случае так же насыпается грунт, но присутствуют также стены-перекрытия, на которых располагается плита фундамента. Полы по грунту также могут основываться не на плитном фундаменте, а на ленточном.

У полов по грунту есть также другие преимущества и недостатки по сравнению с УШП. Вот основные плюсы:

  • Более низкая стоимость по сравнению с утепленными шведскими плитами.
  • Возможность разбивать работы на отдельные этапы и сегменты. Если УШП обязательно требует заливки в один этап – иначе вы попросту будете иметь дело с разными плитами, то пол по грунту можно делать сколько угодно долго – это также поможет сэкономить на разовых тратах.
  • Потребуется меньше арматуры, чем для монолитной плиты.
  • Можно использовать бетон маркой пониже, чем для монолитных плит, поскольку нагрузка на него будет меньше.

Вот основные недостатки полов по грунту:

  • Возможность просадки, трещин, завала уровня фундамента.
  • Нельзя ставить самые тяжелые типы зданий – многоэтажные кирпичные и каменные.
  • Более долгий монтаж – это может считаться и минусом, если вы хотите закончить строительство поскорее.

Резюмируя, скажем, что если вы хотите максимально быстро и разом получить дом, полностью готовый для проживания, и при этом не так сильно ограничены в бюджете, однозначно стоит выбирать УШМ. Если же стройка для вас – длительный процесс, требующий разделения на этапы – вам больше подойдут полы по грунту.

Устройство УШП

Специфика конструкции – многослойность. Основание состоит из нескольких образующих пластов:

  • Железобетона – армирующий каркас заливается цементной смесью на высоту 10 см. Весь слой заливается сразу, в течение одного дня.
  • Армирующие пруты усиливают бетонную платформу УШП, обеспечивают фундаменту необходимый запас прочности. Армирование выполняется специальным рифленым или гладким прутком диаметром до 14 мм и арматурной сеткой с применением сварки или увязочной проволоки.
  • Амортизационный слой – это песчаная или гравийная смесь расчетной плотности, для гидрозатвора на сухих и каменистых почвах добавляется глина. В толще амортизационного пласта прокладываются всевозможные инженерные коммуникации.
  • Изолирующие материалы фундамента – это утеплитель, защищающий бетон от промерзания, он укладывается по всей поверхности УШП и вертикально вдоль периметра под отмосткой. Геотекстиль разделяет минеральные слои, гидро- и пароизоляция препятствуют разрушению железобетона, защищают от талых и грунтовых вод, повышенной влажности во время осадков.
  • Дренажная система предотвращает застой воды под УШП.

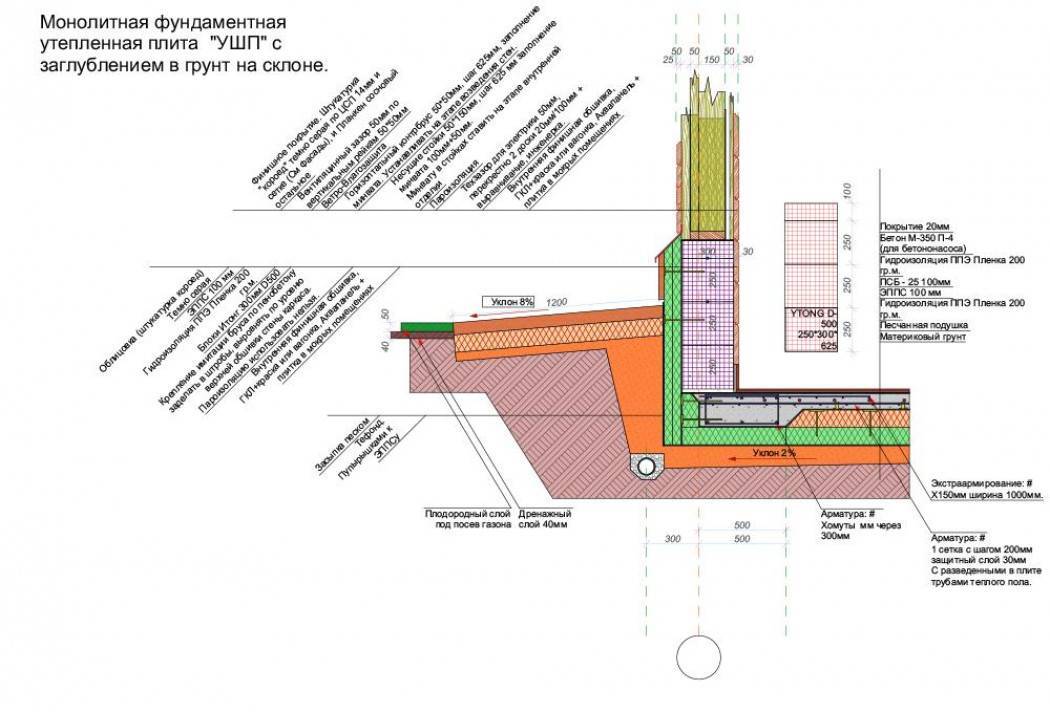

Устройство утепленной шведской плиты

Основные этапы установки УШП фундамента

Перед началом работ делаются расчеты и исследования грунта для выбора толщины подсыпки и самой плиты. С каждой стороны монолита предусматривается по 2 м, чтобы установить систему отвода воды с участка.

УШП своими руками, пошаговая инструкция:

  1. Разработка грунта. Снимается растительный пласт толщиной 30 – 40 см. После механической выемки почвы делается зачистка дна котлована до отметки.
  2. Стелется геоткань для предупреждения смешивания земли с песком, делаются перехлесты на соединении в 10 – 15 см.
  3. В котлован укладывается песок 7 – 15 см, на него засыпается щебень до 15 — 25 см. Слои проливаются водой и утрамбовываются.
  4. Монтируется система дренажа.
  5. Утеплитель кладется на дно и монтируется по периметру из готовых заводских элементов, вырезанных в размер, или куски подбираются по месту. Для фиксации используются угловые и прямоугольные крепежи. С внешней части несъемной опалубки устанавливаются деревянные подпорки.
  6. Каркас варится непосредственно в котловане или делаются сборные блоки из арматуры, которые свариваются отдельно. Они устанавливаются в опалубку по частям и соединяются.
  7. Монтируются коллекторы коммуникационные трубы, устанавливается теплый пол. Коллекторы прокладываются между стержнями сетки.
  8. Бетон подается слоями и каждый пласт вибрируется электроинструментом для избавления массы от воздуха.

Слой утеплителя монтируется в шахматном порядке со сдвигом стыков в отвесной и горизонтальной плоскости. Торцевые плиты изоляции крепят пластиковыми дюбелями с широкими шляпами (грибами). Швы заполняют пеной-клеем для пенополистирола. Утеплитель укладывается под плитой в 2 – 3 слоя, а под ребрами жесткости делается в один лист.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
