Как пробить и усилить проемы в стенах из кирпича?

Подготовительные работы

В большинстве случаев подобные изменения на объекте необходимо согласовывать, особенно если планируется делать проем в несущей стене. Помещение, где будет производиться резка, освобождают от предметов, которые легко повреждаются. Работы этого типа грязные: появляется большое количество пыли, при дроблении бетона с помощью перфоратора могут лететь осколки. Резку проемов в стенах производят в защитных очках, маске, головном уборе, закрытой одежде и обуви.

Необходимо выполнить разметку участка. Подготавливают лазерный уровень, уголки, разметочную ленту — все это нужно для построения ровных перпендикулярных линий. В точках их пересечения устанавливают уголки. Разметку делают с помощью маркера и рулетки. Алмазная резка проемов предполагает необходимость подготовки инструмента для удаления части стены. С этой целью применяют перфоратор, кувалду и пр. Еще понадобятся материалы для ремонта проема, например, швеллер. Этот элемент выполняет функцию усиления данного участка перегородки.

Почему необходимо хорошо укреплять проемы

Большинство домов строилось без учета того, что когда-то их будут перепланировывать, особенно это относится к старым постройкам. Поэтому перед тем как начинать индивидуальный проект, стоит сопоставить экономическую эффективность начинания, так как может получиться такое, что через несколько месяцев после работ по устройству новых дверей и окон, по несущим стенам пойдут трещины. Все это может закончиться очень печально, вплоть до полного разрушения сооружения. Чтобы до этого не дошло, необходимо подходить к работам с полной ответственностью – это предотвратит не только разрушения, но и травмы среди жильцов.

Что нужно для устройства проёма в кирпичной стене?

Прежде чем приступить к работе, нужно выяснить, не проходят ли на месте будущего проема коммуникации — трубы, провода. Обнаруженные коммуникации переносят на другое место. Со стены полностью снимаются штукатурка и другое покрытие до кирпичей.

Важно выяснить, не является ли перестраиваемая стена несущей. Для этого используют строительные чертежи

Величина проёма регламентируется строительными нормативами. В несущей стене максимально допустимая ширина проёма 200 см. Нагрузка будет распределена равномерно, если проём устроить ближе к центру стены.

Очень важно, приступая к работе, сделать правильные разметки будущего проёма. Если будут допущены ошибки, в дальнейшем их трудно исправить

Разметки наносятся в соответствии с проектом на поверхность стены с одной стороны с помощью линейки, угольника и карандаша. Чтобы перенести метки на другую сторону стены, просверливают сквозные отверстия по углам периметра и соединяют их карандашом, намечая периметр будущего проёма. Чтобы не произошло обрушение кирпичной кладки, устанавливают опоры. По периметру будущего проёма пробиваются прямоугольные отверстия 75 * 100 мм, по размеру деревянных шпилек, которые нарезают из брусьев. Шпильки вставляют в приготовленные отверстия и подпирают вертикальными опорами из железных балок. Получается закрепляющий стену контур. Теперь, при пробивании проёма стена не будет повреждена.

Сколько стоит сделать проем в кирпичной стене: средние цены на рынке

Толщина стены в ммРезка проема в рубляхУсиление проема в рубляхСтоимость материала в рубляхВсего за проем, рублейВид металла балка / усиление
до 1305 40010 0005 50020 900L 50×50
до 1606 60012 0007 50026 100L 75×75
до 1807 10012 00010 50029 600L 100×63
до 2008 20012 00010 50030 700L 100×63
до 25011 50012 00010 50034 000L 100×100
до 30012 50018 00012 50043 000[16 / L 100×100
до 40014 50018 00012 50045 000[16 / L 100×100
до 50015 50018 00012 50046 000[16 / L 100×100
до 60017 50018 00012 50048 000[16 / L 100×100

Вынос мусора в контейнер объемом 8м 3 .

Время изготовления обычного проема до 500 мм – один день (три-шесть часов).

При выполнении работ шум обычно имеет допустимые нормы.

Устройство проема в кирпичной стене

Ни для кого не секрет, что сделать проем в стене из кирпича – задача не из самых простых. В некоторых случаях она требует вмешательства в общую несущую стену жома

Важно, чтобы усиление кирпичных проемов производилось в виде П-образной рамы из уголка и швеллера и включало в себе перемычку (баку) и две стойки с опиранием на стальной лист, обеспечивающий равномерное распределение нагрузки

Изготовление проема в кирпичной стене стоит разделить на 3 части:

устройство балки в кирпиче (непосредственно над будущим проемом);

Устройство балки в кирпиче

Балка над проемом выступает в качестве удержания веса кладки и вышележащих этажей. То есть ее предназначение – выдерживать и перераспределять нагрузку, которую нес удаленный фрагмент стены. Балка изготавливается из швеллера или стального уголка.

Перед тем как приступить к работаем по устройству проема в кирпичной стене, нужно выполнить некоторые мероприятия по обеспечению сохранения устойчивости и прочности разных частей здания.

Для устройства балки нужно вырезать штробы с обеих сторон стены под установку швеллера. Дальше в изготовленные штробы нужно установить швеллер, после чего стянуть шпильками. Дальше балка зачеканивается с помощью бетонного раствора и можно приступать к непосредственной прорезке проема.

Согласно требованиям проектных организаций и СНиП, чтобы сделать проем в кирпичной стене нужно прибегать к методу алмазной резки, которая обеспечивает сохранность частей конструкций без видимых трещин. В таком случае резка проема в стене из кирпича выполняется стационарными или ручными стенорезными установками. Проем разрезается на части, а в случае необходимости прибегают к дальнейшей разборке кирпичной кладки.

Резка стены из кирпича с помощью ручного резчика

Глубина пропила ручных резчиков – до 15 см, что позволяет сделать пропил стены до 30 см, имея доступ с двух сторон. Более глубокие стены должны пропиливаться в несколько этапов. При работе резчика применяется вода, обеспечивающая поглощения пыли, а для питания понадобится напряжение в 2кВт/220В.

Стационарные стенорезные установки быстро прорезают проемы в кирпичной стене глубиной больше 50 см, а диаметр алмазного диска в таком случае достигает до 1500 мм. Для работы стенорезки понадобится трехфазное напряжение 32кВТ/380В. Вода для удаления пыли и охлаждения диска расходуется из расчета 7 л в минуту.

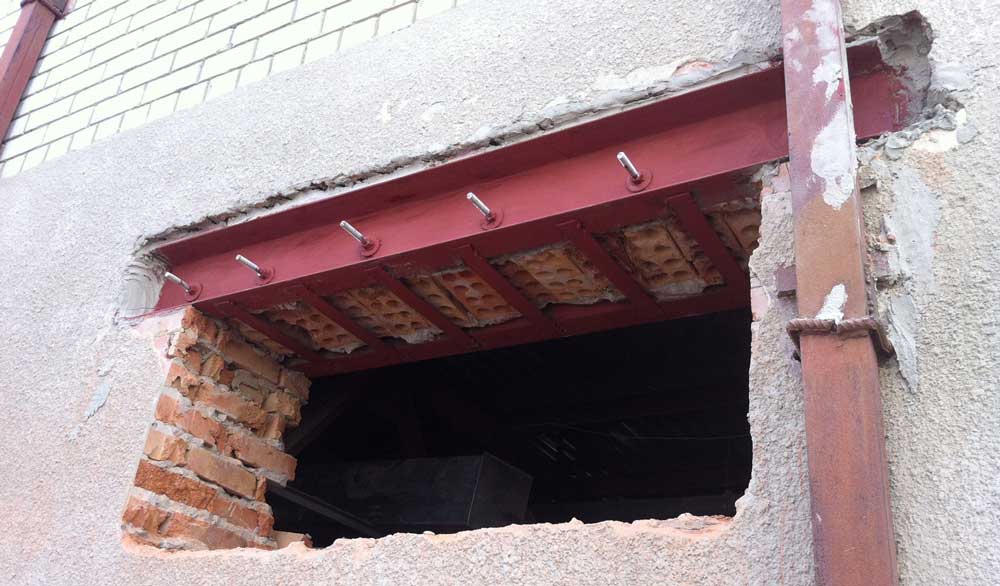

Усиление проема в кирпичной стене

Безусловно, пробивка нового проема вызывает ослабление несущей способности всего дома. Стена, ослабленная проемом, не способна выдерживать вес нагрузки в виде вышележащих этажей и кирпичной кладки. Для предотвращения обрушения и обеспечения безопасности вырезанную часть стены нужно усилить по контуру, способом обрамления. Для этого понадобится осуществить расчет усиления или подготовить специальный проект.

Узел соединения балки со стойкой из стального уголка

Важно, чтобы концы балки выступали на 10-25 см за края проема. На эти сантиметры стены припадает часть нагрузки, которая перераспределяется балкой

Сам уголок соединяется пластинами, а также крепится к стене с помощью распорного анкера, формируя вертикальные металлические стойки. Конструкция из таких стоек укрепляет торцевую часть проема и передает через стальную пластину нагрузку на перекрытие.

Как самостоятельно определить, что перед вами несущая стена?

Итак, не рекомендуется в этом вопросе слушать советы друзей и «специалистов» на различных форумах. Все точные сведения можно получить, только проведя предварительную проработку вопроса и изучив проект здания, в котором указаны все необходимые данные.

Чтобы примерно понять, какие стены главные, можно использовать следующие рекомендации:

  • На плане здания БТИ эти стены обычно рисуются толстыми, а перегородки – тонкими линиями;
  • Толщина внутренних несущих стен – не главный фактор, хотя, если толщина предполагаемой несущей стены в панельном доме менее 12 сантиметров, а в кирпичном менее 25 сантиметров, то можно с уверенностью говорить, что она не несущая;
  • Можно смотреть на плиты перекрытий, они всегда кладутся на основные опоры;
  • В кирпичных домах ими являются наружные, разделяющие посередине, межквартирные стены;
  • В панельных домах ситуация та же.

Окончательный ответ может дать лишь проектная организация, которая имеет доступ к проведению обследования конструкции и выдачи технического заключения.

Порядок выполнения работ

Как правило, при заделке ненужного дверного проема кирпичом выдерживается толщина перегородки 12 см (полкирпича), поскольку эта конструкция не несет никакой нагрузки, верхнюю часть существующей стены удерживает перемычка. Окно в наружном ограждении тоже можно закладывать в полкирпича при условии, что будет сделано дополнительное утепление.

Чтобы дверь заложенная могла нести нагрузку от подвешиваемых шкафов или какой-либо бытовой техники, применяется обычный способ укладывания камней — на ложок. При этом обязательна перевязка швов на половину или треть длины кирпича. Иногда используется другой способ заделки — полуторный пустотелый камень высотой 88 мм укладывается с перевязкой на ребро. Но следует учесть, что подобная перегородка не сможет нести дополнительную нагрузку.

Работы производятся в следующем порядке:

  1. Приготовьте простой цементно-песчаный раствор марки М50, используя на 1 часть цемента М400 на 5 частей хорошо просеянного песка. Другой вариант — приобрести готовую кладочную смесь и размешать ее с водой, следуя инструкции на мешке.
  2. Смочите водой основание и боковые грани проема. Разложите 1 ряд камней возле места укладки, последний подрубите под необходимый размер.
  3. Аккуратно разложите раствор на длину 2-3 камней и начните закладывать 1 ряд. После каждого уложенного кирпича подтягивайте к его боковой части раствор мастерком, а потом прижимайте его следующим камнем.

В ситуации, когда сквозь закладываемый просвет необходимо провести трубы отопления из ППР, металлопластика или металла, в перегородку закладываются стальные гильзы (футляры). Их диаметр должен быть больше наружного размера трубы. Длина футляра подбирается так, чтобы его концы выходили за поверхность кладки на 2-3 см.

После застывания раствора конструкцию необходимо облицевать, чтобы заложенная кирпичами дверь внешне не отличалась от остальных стен. Тип отделки выбирайте соответствующий — штукатурка, гипсокартон или другой материал.

Нужно ли брать разрешение

Без предварительного обследования квартиры начинать работы по перепланировке не стоит. При изменении целостности несущих конструкций понадобится оформить пакет разрешительных документов. Если этого не сделать, продать квартиру после самовольной перепланировки не получится. Здание может придти в аварийное состояние из-за несанкционированных, непродуманных действий одного из жильцов.

Изменение конструкции обычных перегородок оформляют по факту выполнения ремонтных работ. Уведомляют жилищную инспекцию и предоставляют заявление с ксерокопией плана помещения, на которой отмечают внесенные изменения. Комиссия осматривает на месте квартиру и вносит в документацию соответствующие изменения.

Советы по усилению проемов в несущих стенах при недостаточной несущей способности

Достаточно часто возникает надо сделать новый проем в несущей стене или укрепить существующий. При выполнении указанных работ, надо придерживаться разработанных технологий и соблюдать существующие нормы:

  • если вы решили сделать проем в несущей стене, то надо придерживаться существующих нормативов, ширина проема в помещении высотой 2,5-3 метра не должна быть больше 2 метров;
  • монтаж проема надо выполнять ближе к середине стены, тогда нагрузка будет распределяться равномерно;
  • если дом многоэтажный, то на нижних этажах ширина проема не должна быть более 90 см;
  • если вы делаете проем в кирпичной стене, то надо предварительно установить опорные контракции;

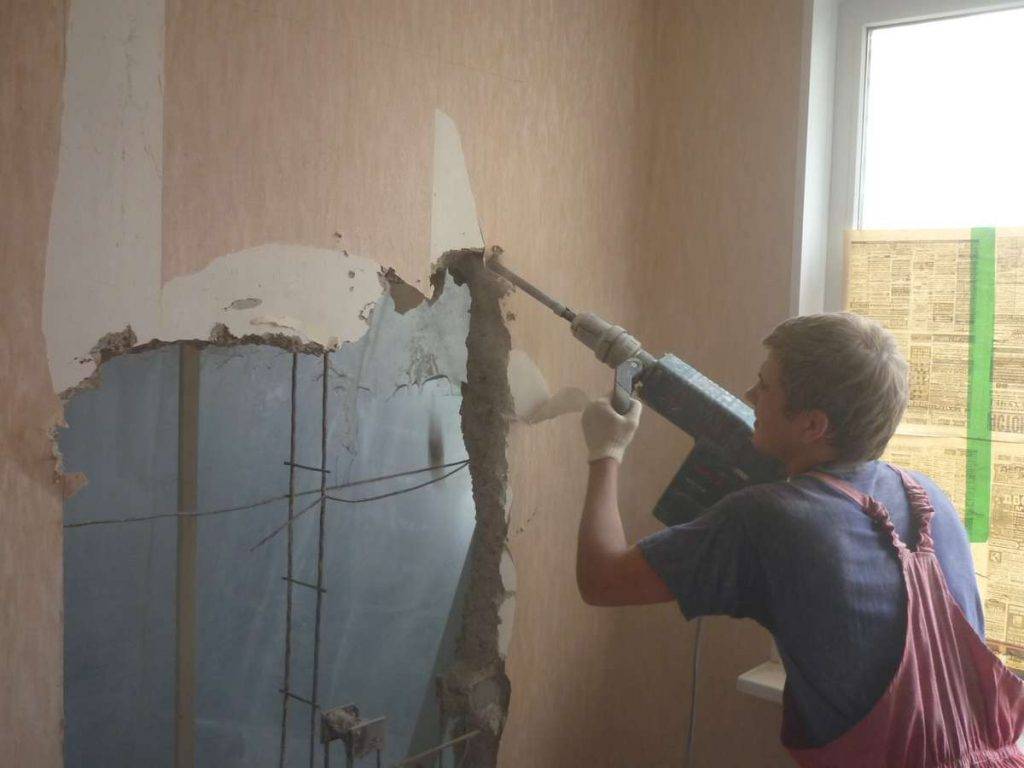

  • делать проем в кирпичной стене лучше не отбойным молотком, а при помощи алмазной резки, в этом случае получается меньше пыли и шума, а сам проем будет более аккуратным;
  • при создании проема учитывайте, что он должен быть немного больше ширины самой двери или окна, это необходимо для установки коробки.
  • для сокрытия следов усиления можно использовать декоративные панели для имитации кладки

Если вам необходимо укрепить проем в кирпичной стене, то сделать это можно при помощи металлических уголков, двутавров или швеллеров. Эти элементы позволяют равномерно распределить нагрузку и усилить прочность проема.

При использовании швеллера учтите, что у него округлые края, поэтому он будет неплотно прилегать к краям проема. В этом случае, его края надо обтачивать или заливать зазоры специальным раствором.

Процесс укрепления проемов

Усиление проема в несущих кирпичных стенах выполняется в несколько этапов и требует предельной осторожности и внимательности. Все работы можно условно разделить на такие пункты:. Техника укрепления проёма


Техника укрепления проёма

  • Выбор места под металлическую конструкцию. Если в процессе перепланировки нужны новые окна или двери, то предварительно делают штробы, в которые затем крепят швеллера или уголки. После этого металлическую конструкцию стягивают при помощи шпилек;
  • Далее производится разборка кирпичной кладки. Выполнять эту операцию необходимо достаточно аккуратно, вытаскивая кирпичи по фрагментам;
  • После тщательного осмотра металлической рамы на предмет ее прилегания к кирпичу, можно выполнять декоративную отделку.

Если усилить необходимо уже существующие оконные или дверные элементы, которые пришли в аварийное состояние из-за долгого времени службы или воздействия внешних факторов, то инструкция к выполнению будет выглядеть так:

  • Из швеллера, который соответствует ширине стены, собирается рама, П-образного формата;
  • Затем металлоконструкция выставляется в проем и фиксируется анкерами;
  • Если швеллера прилегают не плотно, то допустимо использовать металлические пластины для выравнивания;
  • После плотного крепления рамы можно заниматься отделочными работами.

Если выбрано усиление проемов в кирпичных стенах с применением швеллеров, то края кирпичной кладки необходимо обязательно отшлифовать, легче всего это выполнить алмазными инструментами.

Наиболее оптимальным вариантом для укрепления кирпичной кладки является уголок

При его использовании можно достичь максимально плотного прилегания к стене и что немаловажно, доступ во внутренней части конструкции остается свободным, что облегчает дальнейшую отделку. Работы по укреплению уголками выглядят так:


Укрепление стены и проёма

  • В готовом проеме штроборезом вырезают подходящие по размеру пазы;
  • Устанавливают вертикальные стойки, которые затем возьмут на себя большую нагрузку и соединяют их уголками. Вариант крепления не принципиален, можно сделать как по уровню, так и внахлест;
  • Часть уголки, которые проходят вверху проема, стягивают шпильками;
  • После этого вся конструкция стягивается в одно целое.

Если все работы по укреплению выполнены правильно, то после декоративной отделки металлические части абсолютно незаметные.

Усиление проемов в кирпичных стенах

В некоторых типовых сериях, а также в ряде домов, построенных по индивидуальным проектам, или в домах старого фонда несущие и ненесущие стены выполняются из кирпича. Капитальные кирпичные стены как правило имеют значительную толщину (несколько рядов кладки), в то время как перегородки обычно делают толщиной в полкирпича, укладывая кирпич на ребро.

В межкомнатных ненесущих перегородках проем не обязательно усиливать металлопрокатом, главное сразу же установить в него дверную коробку или окно, которые сыграют роль усиления и не дадут кладке осыпаться. Однако в домах, построенных до 50-х годов прошлого века, многие внутренние стены сделаны из дерева. Затрагивать такие стены без технического заключения не стоит — некоторые из них могут поддерживать перекрытия.

В то же время проемы в несущих кирпичных стенах требуют серьезного усиления, причем с соблюдением ряда обязательных условий в процессе его монтажа. Структура усиления здесь такая же как и для бетонных стен – это или П-образная рама из металлических профилей (для дверных проемов), либо одна горизонтальная балка (для оконных проемов). Но есть и отличия, например, верхняя часть металлоконструкции (перемычка) всегда выполняется с заводом по краям проема.

Важно учесть, что проемы в несущих стенах требуют разработки проекта перепланировки с техническим заключением от автора проекта дома. Без согласования проектной документации с Мосжилинспекцией ваш проем будет считаться незаконным

Главная особенность при монтаже усиления кирпичной стены – то, что перемычка усиления должна устанавливаться перед началом резки проема, чтобы предотвратить растрескивание или осыпание несущей стены. Для этого с каждой стороны штробятся пазы, куда укладывается по швеллеру, которые затем соединяют друг с другом стяжными шпильками сквозь кирпич (отверстия под стяжки лучше делать алмазным сверлом). Только после монтажа несущей перемычки можно приступать к резке проема. Для подстраховки также рекомендуется перед началом работ установить временные подпорки.

Способ устройства проемов в несущей кирпичной стене зависит от ее толщины, но в любом случае наиболее предпочтительна алмазная резка, которая обеспечивает довольно «щадящий» режим работы и оставляет ровные края проема. Как правило, для этого используются ручные алмазные пилы, которыми проем режется с двух сторон. В случае очень толстых стен иногда применяется канатная резка кирпича. Ударные инструменты (отбойный молоток, перфоратор) для устройства проемов в кирпичных стенах рекомендуется применять ограниченно.

После резки проема в кирпичной стене его края обрамляются с каждой стороны вертикальными стойками из уголков или швеллеров, которые крепятся к стене анкерами и соединяются сквозными стяжками, а снаружи – приваренными пластинами. Боковые опоры металлоконструкции берут на себя часть нагрузки и придают устойчивость.

Следует помнить, что ширина проема, параметры усиления и даже сама возможность устройства проема в кирпичной стене, напрямую зависят от этажа, на котором расположена квартира. Чем ниже этаж, тем большую нагрузку воспринимают стены и перекрытия, соответственно тем серьезнее понадобится усиление, меньше будет проем, а часто и вовсе его устройство может быть признано невозможным.

Сроки и стоимость демонтажа и усиления проема в кирпичной стене зависят от трудоемкости работ, т.е. от толщины стены и сложности металлоусиления.

Пробивка проемов в несущих стенах

В тех случаях, когда работа ведется с несущими или усиливаемыми стенами надо обращать внимание на нагрузку и воздействие, которое стена передает основанию. Перекрытие укрепляется так называемыми башмаками, положенными с обеих сторон стены

Берется брус, толстая доска и на нее устанавливается столб из некруглого лесоматериала

Перекрытие укрепляется так называемыми башмаками, положенными с обеих сторон стены. Берется брус, толстая доска и на нее устанавливается столб из некруглого лесоматериала.

несущая балка для широких проемов подготавливается и укладывается вдоль стены с обеих сторон отверстия до того, как будет установлена опорная конструкция, иначе это будет мешать перемещению перемычек;

Сам процесс пробивания проема делают после стяжки и замоноличивания балок.

В любых случаях требуется сохранять прочность и устойчивость, а для этого нужны знания конструкций перекрытий и покрытий. Для опирания лучше всего бетонные полы, а вот использование дощатых полов и гипсокартонных не рекомендуется.

Временно подпираются несущие части перекрытия, опирающиеся на стену, в кладке которой делается проем. Для безопасности монтаж перемычек ведется в два этапа.

выбирается борозда в стене на половину ее толщины. Укладывается перемычка в штрабу, замоноличивается. К работе по установке второй перемычки приступают только после того, как раствор затвердеет;

Следует еще раз отметить, что при пробивке проема в кирпичной стене относиться нужно с большой ответственностью.

в тех случаях, когда кладка непрочная в ней пробиваются вертикальные полосы с обеих сторон и к старой кладке присоединяют новые откосы. Выкладываются откосы из обожженного кирпича. Старая стена увлажняется, и увлажняются кирпичи перед началом кладки откосов;

Дополнительная кладка соединяется со старой кладкой при помощи шиповой перевязки. Выполняется она в 1/2 кирпича высотой в 5 рядов. Длиной кладка выполняется 300-450 мм.

  • по окончанию монтажа перемычки и пробивки проема в стене нужно закрепить раствором расшатавшиеся кирпичи;
  • выравниваются кромки конструкции под углом 90 градусов к плоскости стены. По краю устанавливаются доски, располагают их вертикально и распирают. Кромки должны быть заподлицо с наносимым слоем штукатурки;
  • при установке двери следует установить пробки до выравнивания откосов.

При пробивании в прочной кладке отпадает необходимость в усилении старой, пробиваются только гнезда для опорных блоков. Они устанавливаются позже.

Устройство узкого проема

Узким элементом считаются конструкции шириной до 100 или 120 мм. В прочной кладке они пробиваются без опор. Для перемычки паз вырезается сразу на всю ширину. После того, как установлена перемычка, пробивают само отверстие.

Расчет усиления проема.

Усиление проемов в стенах рассчитывается из следующих соображений. Само укрепление дверных проемов воспринимает небольшую нагрузку, будь это металлическая рама или перемычка из швеллеров. Нагрузка на них равна весу от выше расположенной стены высотой в ширину выполняемого проёма. Иными словами, от верха прорубаемого проёма мы откладываем его ширину и берём вес данного участка стены, который распределяется на усиление проёма. Если в габариты откладываемого вверх расстояния попадает плита перекрытия, то также добавляется вся нагрузка и от неё.

Пример расчета усиления проема в несущей стене.

Таким образом, сама металлическая рама или перемычка усиления проёма несут совсем небольшую нагрузку от части выше расположенной стены. Они, скорее, выполняются для защиты границ проёма от возникновения сколов и трещин, чем для восприятия какой-либо реальной нагрузки.

Устройство проема с усилением- пример расчета простенков.

На усиление проема в несущей стене обязательно оформляется акт скрытых работ. Также ещё раз напомним, что выполнение такого усиления должно выполняться только после получения на это соответствующего разрешения согласно пункту №1 статьи 26 ЖК РФ и пункту 2.2.4 Прил.№1 к Постановлению Прав-ва Москвы №508:

Разрешение на устройство проёма с усилением (пункт 1.6).

Цена усиления проема с его пробивкой сейчас составляет около 45 000 рублей вместе с материалами. В завершение статьи приведем фото усиления проёма:

Фото усиления проема уголком в виде металлической рамы.

Пробивка проема в кирпичной стене

Здесь представлена информация, как правильно осуществить пробивку проема в несущей стене из кирпича. Чтобы правильно распределялась нагрузка, упор перемычки по боковым сторонам должен быть на 20-30 см больше ширины прохода.

Пошаговая инструкция:

  1. Алмазным диском проходят по верхнему краю разметки.
  2. Постепенно, то с одной, то с другой стороны стены углубляются в проем до тех пор, пока не достигнут ширины швеллера. Сразу насквозь стену пробивать нельзя.
  3. Обрабатывают металлические элементы антикоррозийными составами.
  4. Устанавливают усиливающие элементы, стягивают их между собой болтами на расстоянии 40 см.
  5. Пробивают проем в стене.

Как пробить проход в кирпичной стене, показано на видео:

Как пробить и усилить проемы в стенах из кирпича?

Пробивка проемов представляет комплекс мероприятий, направленный на расширение старых или обустройство новых ниш и проходов в несущих стенах и перегородках. Последовательность действий зависит от материала конструкций, особого внимания требуют кладки из мелкоштучного кирпича. Такие работы оказывают прямое влияние на прочность, к их выполнению приступают только после получения соответствующего разрешения жилищных служб, в идеале их доверяют профессионалам. К основным нюансам технологии относят создание систем дополнительных опор, контроль за ходом пробивки или резки и укреплении с целью правильного распределения нагрузки.

Устройство и размеры

Строительные нормы ограничивают высоту ниш и проходов в несущей стене многоквартирного кирпичного дома 2,1 м, ширину – 0,7-2. Требования ужесточаются с повышением нагрузки, на первых этажах допустимый максимум составляет 0,9 м. При подготовке и согласовании проекта учитываются следующие факторы:

  • Наличие или отсутствие весовых нагрузок: сделать проем в перегородке проще, чем в несущих системах. С учетом того, что на большинство внутренних стен в жилых МДК укладываются балки или плиты перекрытий, требования к безопасности возрастают, укрепление становится обязательным. Точное назначение указывается в техпаспорте дома.
  • Информация о предыдущих перепланировках. Согласно строительным нормам дверные проходы на разных этажах должны располагаться на одной линии, выполнение этих работ соседями снижает шансы на получение разрешения на пробивку.
  • Расстояния до наружных стен (допустимый минимум составляет 1 м), колонн, перекрытий, вентиляционных каналов, коммуникаций и дымоходов. В каждом случае эти параметры разные, по этим причинам проектированием занимаются специалисты. В несущих конструкциях проемы располагают как можно ближе к центру.
  • Состояние кирпичного основания (при наличии), фундамента дома и степени износа стен и перекрытий, схема перевязки изделий, проявление или отсутствие каких-либо дефектов кладки, срок службы дома.

Снимается отделка, при подборе размеров учитывается потребность в люфтах для дверной коробки. К выполнению работ приступают после получения соответствующего разрешения, отклонения от плана недопустимы. Установленные при предыдущих перепланировках перегородки и проемы не затрагиваются, принимаются меры по удалению в нужных местах проводки и изменению разводки основных коммуникаций. При отсутствии плана их размещения в квартире используется металлоискатель.
