Ростверк: что это за элемент и зачем он необходим
Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.
Ростверк сэкономит время, деньги и силы на строительство основания
Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.
Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.

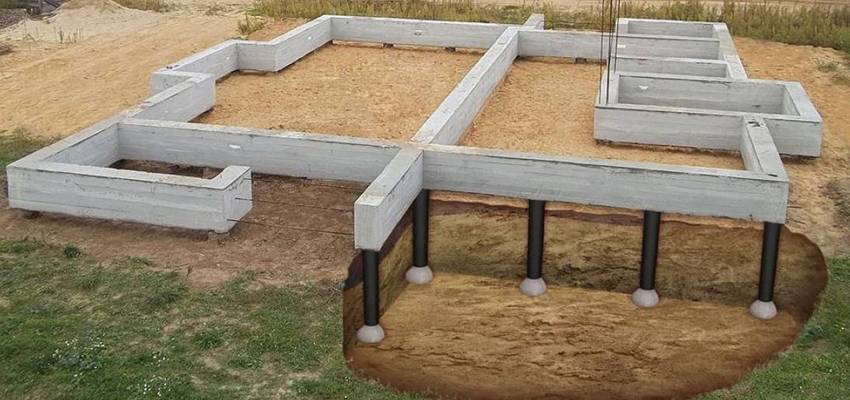

Как устроена свайно ростверковая основа под постройку
Первым делом необходимо произвести разметку территории с учетом плана будущего дома, так как важно иметь развернутую информацию о том, какие участки несут наибольшую нагрузку. Устройство свайно ростверкового фундамента подразумевает применение асбестоцементных труб
После того, как было произведено бурение скважин под сваи, в образовавшиеся пустоты цилиндрической формы опускаются трубы.
фундамент на склоне
На дно траншей высыпается слой песка, тем самым создается песчаная подушка. Затем происходит заливка бетонной смесью
Важной особенностью обустройства ростверка является сочетание арматуры свай и железобетонной основы. Выше было сказано о длине прутьев, так вот не допускается стержень меньшей длины, чем свая, но для соединения с ростверком арматура должна превышать длину пробуренной скважины
Чтобы ростверк располагался на песчаной подушке, рекомендуется дополнительно расширить верхнюю часть скважины, так как она также засыпается песком после установки труб. Затем осуществляется строительство опалубки. По конструкции и своим особенностям она идентична той, что обустраивается в случае с ленточной основой под постройку. Свайно ростверковый монолитный фундамент также нуждается в гидроизоляции. Окончательным этапом является послойная заливка фундамента бетонной смесью.
Особенности и расчет
Когда планируется оборудовать свайно ростверковую основу под постройку, необходимо рассчитать время строительства таким образом, чтобы учитывался срок, в течение которого выстаивается железобетонная конструкция свай. Для этого достаточно порядка недели. И только после полного просыхания бетона можно приступать к строительству ростверка.
Произвести расчет свайно ростверкового фундамента достаточно сложно, учитывая его непростую конфигурацию. При этом главной задачей является определение вертикальной нагрузки на поверхность ростверка. От этого будет зависеть глубина свай, поперечное сечение, а также количество. Существуют нормативная документация СНиП, которая подразумевает подробное описание расчета каждого из возможных случаев при оборудовании свайно ростверкового фундамента.
На этапе произведения вычислений нужно учесть данные о структуре и геологических особенностях грунта. Без этого есть риск получить неверные результаты по расчету. В качестве основной марки при замешивании бетона принимается М 200. Смеси классом ниже не котируются при замешивании бетона для свайно ростверковой основы под постройку.
Устройство своими руками
Все работы начинаем с создания проекта, расчета нагрузки, глубины заложения, выбора вида материала для основания. Затем подготавливаем участок. Проводим разметку расположения свай, ростверка. О нюансах строительства свайно-ростверкового фундамента смотрите в этом видео:
Расчет расположения свай
В местах значительной нагрузки сваи располагаются кустами
Чаще всего опоры устанавливаются вертикально, но при строительстве на участке с рельефом сваи могут устанавливаться под углом. При монтаже кровли на открытых площадках опоры устанавливаются точно под колоннами и стойками.
При строительстве частного дома их распределают по всему периметру. Под участком домостроения, который будет отличаться значительной нагрузкой опоры, устанавливают кустами.
Последовательность самостоятельного расчета:
- план домостроения делим на прямоугольники;
- в углах, местах пересечения стен отмечаем точки для установки опор.
Расчет опорной площади
Опорная площадь рассчитывается исходя из массы домостроения и коэффициента надежности.
Площадь опоры считается: массу дома умножаем на ¼ несущей способности грунта. Обязательным условием является установка ниже уровня промерзания грунта.
Подготовка участка
Полностью снимаем плодородный слой почвы, убираем корни растений. Размечаем периметр домостроения, с помощью колышков отмечаем расположение несущих конструкций и перегородок. Между кольями натягиваем веревку, проверяем, чтобы она располагалась по уровню. Подробнее о подготовке участка смотрите в этом видео:
Устройство буронабивных свай
Перед заливкой свай бетоном устанавливают каркас из арматуры
После завершения всех подготовительных работ отмечаем места установки опор.
Этапы:
- Первый слой грунта толщиной 1,5-2 м выбираем с помощью насадки на бур, затем бурим отверстие с использованием шнека.
- На дно скважины насыпаем песчаную подушку, толщиной 30-40 см.
- Устанавливаем металлический арматурный каркас, застилаем стенки рубероидом, или устанавливаем полую обсадную трубу.
- Заполняем пространство бетонным раствором без перерывов до полного заполнения. Труба по мере наполнения раствором поднимается к поверхности. При использовании рубероида он остается в скважине, обеспечивая гидроизоляцию.
- Формируем верхнюю часть сваи.
Устройство винтовых свай
Винтовые сваи применяются для монтажа фундамента под легкие постройки.
Этапы:
- Сверлим ручным буром отверстие под скважину глубиной полметра.
- Вставляем в выемку сваю, в верхнее ее отверстие продеваем рычаг для вращения. Ввинчиваем опору, через каждые несколько витков проверяем вертикальность ее монтажа.
- Головы подравниваем, чтобы все сваи расположились в горизонтальной плоскости.
Устройство свай в вечномерзлой почве
Вечномерзлый грунт представляет собой плотный несущий слой. При бурении скважины его целостность должна сохраниться. При нарушении структуры льда его свойства восстанавливают до первоначальных. Вмораживают опору до образования единого целого со слоем льда.
Устройство ростверка
Перед заливкой ростверка смонтируйте все коммуникации
После полного отвердевания опор и набора ими прочности монтируем бетонный ростверк. Предварительно проводим коммуникации, чтобы перемычки не мешали их установке.
Этапы монтажа бетонной обвязки:
- Собираем опалубку, по ширине равную толщине стен, высота ее будет зависеть от высоты цоколя.
- Внутрь опалубки насыпаем слой песка, тщательно его утрамбовываем.
- Укладываем гидроизоляционный материал.
- Монтируем металлический каркас.
- Заливаем бетон.
После застывания бетона разбираем опалубку, убираем из-под ростверка песчаный слой.
При использовании металлической обвязки двутавровую балку или швеллер срезаем болгаркой под углом 45 градусов, свариваем двойным соединением, для большей крепости соединяем болтами.
Недостатки свайно-ростверкового фундамента
Этот раздел по праву занимает основное место в статье и должен быть обязтельно принят ко вниманию каждым, кто собирается использовать данный тип фундамента в строительстве своего дома. Как можно видеть из предыдущего раздела у незаглубленного свайно-ростверкового фундамента есть только одно преимущество — его сравнительно невысокая стоимость. А вот недостатки такого основания гораздо более многочисленны и требуют списка для перечисления:
- Необходимость расчёта совместной работы ростверка и свай по распределению нагрузки между ними. Для строительства дома всегда нужно проводить расчёты фундамента, на котором он будет возведен — это необходимость. В то же время, гибридная конструкция из свай и бетонной плиты имеет очень сложную методику расчёта. Если при заливке ленточного основания вполне допустимо использовать расчеты фундамента из аналогичных по весу здания и типу грунта проектов, то здесь без специального расчёта с привлечением опытных специалистов никак не обойтись.
- Низкая несущая способность свай. Это обстоятельство ограничивает сферу использования конструкции только небольшими по весу строениями из лёгких материалов.
- Высокий риск разрушения основания под воздействием движений грунта вследствие их промерзания в морозную погоду. Именно про свайно-ростверковый фундамент говорят, что это причина № 1 деформации и разрушения частных домов.
- Необходимость утепления грунта вокруг дома и фундамента для предотвращения негативных последствий воздействия силы пучения грунта на ростверк и сваи.
- Технологические сложности с изготовлением бетонных свай правильной конструкции. У столбов такого фундамента должна быть расширения в нижней части для увеличения их несущей способности. Чтобы сделать такую сваю правильно нужно изготовить технологически подходящий бетон, без ошибок и неточностей, а также согласно всем требованиям провести его армирование, что выполнить достаточно сложно.
Если говорить про изготовление навесного роствёрка, то тут также есть свои нюансы.
- В процессе выполнения работы для дополнительной экономии и из-за кажущейся простоты самостоятельного изготовления всех деталей конструкции нередко принимается решение сделать всё своими руками. На практике эта процедура значительно более трудозатратна, чем заливке бетона при создании ленточного основания. Даже с подготовкой грунта, изготовлением опалубки и армированием, заглубленную ленту сделать легче, чем свайно-роствёрковую конструкцию.
- Бетонная лента с зазором между ней и грунтом приводит к необходимости защиты подпольного пространства от неизбежных тепловых потерь связанных со свободно продуваемым пространством под полом дома.
- Необходимость строго соблюдения технологии создания свай и большой риск в дальнейшем получить деформированное основание при допущении одной-двух ошибок. А также Невысокая несущая способность фундамента.
В заключении следует сказать, что свайно-ростверковый фундамент не рекомендуется к использованию в индивидуальном жилищном строительстве ввиду больших сложностей с расчётом правильного соотношения размеров бетонного ростверка и свай. Даже если все расчеты были проведены верно, технология создания каждого элемента должна быть полностью соблюдена в соответствии с проведенными расчётами, что не всегда может быть выполнено на практике.
Когда вам настоятельно предлагают выбор именно данной конструкции, то уточните у застройщика, какие гарантии он даёт и предоставят ли вам все расчеты будущей конструкции. Узнайте, какие именно сложности обычно возникают при создании этого основания и с учётом информации, полученной в этой статье сделайте правильные выводы об уровне компетенции строителя, с которым планируете иметь дело.
Деревянный ростверк для фундамента
Это самый простой в исполнении и дешевый вид обвязки. Для деревянных легких строений функции обвязки может выполнять первый венец, но при строительстве каркасной бани или хозпостройки из газосиликатных блоков необходим ростверк. Технология монтажа конструкции простая: предварительно подготовленные доски укладываются вдоль будущих стен и соединяются с оголовками свай. Подробнее о монтаже и требованиях к ростверку можно узнать в нормативе СП «Деревянные конструкции»
При выполнении деревянной обвязки важно соблюдать следующие правила:
- Деревянный ростверк может быть только висячим или повышенным. Оказавшись в земле, дерево быстро придет в негодность.
- Использовать такой тип обвязки можно только для легких строений.
- Желательно чтобы сваи были винтовыми. Для опор из бетона придется делать металлические оголовки, т.к. связать бетон с деревом жестко невозможно.
- Доски для конструкции должны быть камерной сушки, обработанные антисептиком и водозащитным составом.
- Сечение досок выбирается в зависимости от массы сооружения: для одноэтажных строений — 15х15 см, для домов с мансардой — 15х20, 20х20 см.
- Доски устанавливаются строго вертикально!
- После монтажа конструкции устанавливается лежень — горизонтальная доска, улучшающая геометрию сооружения.
К преимуществам деревянной обвязки можно отнести простоту изготовления и отсутствие необходимости утепления. Гидроизоляция сооружения необходима: пленка из вспененного полиэтилена подкладывается в месте соединения свай с деревом, а также под лежень. Недостатки деревянного ростверка: ограниченность применения, срок службы 10-15 лет.
Как правильно установить бетонные столбы
От выбора столбчатого или буронабивного варианта — зависит технология свайно-ростверкового фундамента.Но обе они включают предварительную расчистку площадки и разметку ям (в этих местах плодородный слой снимается на 20 – 25 сантиметров). Ориентиром высоты станут натянутые на колышки веревки; натягиваются они по ширине ростверка.
Ямы роются (бурятся) по периметру будущего строения и в тех местах, где будут находиться несущие стены. Углубляться в грунт следует ниже места его промерзания примерно на 30 сантиметров и еще около — 20 прибавлять под будущую подушку.
Чтобы бетон не протекал, нужно установить на подушки опалубку и поместить в нее арматуру так, чтобы она выступала за пределы столба на 30 сантиметров. Бетон заливается в несколько приемов, слоями (примерно по 25 сантиметров), каждый из которых требует вибропрессовки, чтобы не остался воздух. Чтобы приготовить раствор, нужны цемент М400 (одна часть), вода (0,5), песок речной крупный (три), щебень 20 – 30 миллиметров (пять). Залитые столбы прикрываются рубероидом. Опалубку снимают через 28 дней, и сваи гидроизолируют и утепляют. И — можно монтировать ростверк.
Ленточный фундамент на заглубленной плите
В проектах с подземным этажом высота ленточной части плитного фундамента достигает 2 – 2,5 метров. Это осложняет бетонирование за один прием ввиду больших объемов смеси. Поэтому часто применяется технология поэтапной заливки. Вертикальные перемычки запрещено монтировать в углах, обрезать арматуру для установки щитов. Поэтому применяются щиты с пропилами, в которые пропускают стержни, оставшиеся щели заполняют монтажной пеной.
При поэтапном бетонировании следующий участок можно заливать после набора 50% прочности предыдущим. Место стыка зачищается металлической щеткой, паром, шлифмашинкой. Вся пленка с поверхности застывшего бетона должна быть удалена полностью.
Ввиду больших объемов бетонирования для опалубки требуется много пиломатериала, фанеры. При обработке внутренней поверхности щитов полиэтиленовой пленкой после распалубки эти материалы можно использовать в дальнейшем (перегородки, черновые полы, кровля, стропильная система).
Двух поясов армирования при такой высоте ленты уже недостаточно, добавляются еще пояса каждые 50-70 см в средней части. Размер хомутов при этом увеличивается могут потребоваться дополнительные элементы для обеспечения стабильной геометрии (прокладки по бокам для защитного слоя).
Как правильно сделать самому?
Каждый тип свайно-ростверкового основания предполагает свой порядок технологических этапов. Например, для устройства забивных и винтовых свай не нужно бурить скважины, но не обойтись без аренды оборудования или спецтехники (за исключением малых винтовых опор). Ниже представлен порядок возведения буронабивных свай с железобетонной лентой.
Определение расстояния между сваями
В частном домостроении обычно поступают следующим образом:
- обязательно устанавливают опоры под углами здания и в точках пересечения несущих стен;
- если столбы находятся на расстоянии друг от друга больше, чем на 3 м, то между ними ставят промежуточные опоры.
Перед конструированием полезно ознакомится с требованиями к расстановке опор, которые описаны в документах СНиП 2.02.03-85 и ГОСТ 27751.
Разметка и земляные работы
Перед строительными работами с участка убирают строительный мусор и, при необходимости, выравнивают площадку. Затем наносят разметку, используя колышки и леску.
Обязательно сравнивают диаметры с проектными значениями. Обозначают места для будущих опор с помощью колышков, прутьев или делают небольшие углубления в почве в качестве меток.
Установка свай
При помощи ручного бура высверливают скважины под сваи. Ручное устройство подходит для устройства шурфов диаметром до 30 см. Если на участке преобладают переувлажненные почвы, то на дне траншеи устраивают песчаную подушку высотой 10 – 20 см, обязательно утрамбовывая несущий слой.
Внутри шурфа устраивают арматурный каркас из стальных прутьев. Длина прутьев должна быть на 15 – 20 см больше высоты скважины (запас для связки опоры и ростверка). Заливают внутренность скважины бетонным раствором. Штыкуют смесь для удаления пузырьков воздуха. Бетону понадобится 2–3 недели, чтобы затвердеть, после чего переходят к следующему этапу.
Для винтовых и забивных столбов рыть траншеи ненужно. Опорные элементы завинчивают или вбивают грунт по установленным меткам.
Строительство опалубки
Эксперты советуют поднимать ростверк над нулевым уровнем участка, но такая технология значительно усложнит строительство.
Под монолитную ленту выстраивают щитовую опалубку. Для этого можно использовать фанерные листы или сбитые доски. Целесообразно подпереть конструкцию по внешней стороне брусьями, чтобы под массой бетона опалубка не разошлась.
Армирование
Каркас из армированных прутьев добавит прочности фундаменту. Как правило, используют металлопрокат из стали АI – АIII. Жестко связывают армирующий каркас для ростверка с прутьями, которые выступают из поверхности опор.
Заливка бетона
Для ростверка используют бетон прочности не ниже М200. Заливку осуществляют за один раз посредством желобов, чтобы исключить расслаивание бетона от удара при падении с высоты.
Когда материал заполнит внутреннюю часть опалубки, проводят штыковку для удаления пузырьков воздуха. Затем бетон накрывают полиэтиленовой пленкой и оставляют на 3–4 недели до полного затвердевания.
В случае с металлическим ростверком обвязочные изделия приваривают к прутьям, которые были оставлены выступающими из опор. Ростверк из брусьев фиксируют на оголовках столбов, предварительно сделав в металлических пластинах технические отверстия.
Гидроизоляция и вентиляция
Почвенная влага с годами разрушает бетонный фундамент, поэтому принимают меры по гидроизоляции конструктивных элементов. Чтобы защитить опоры перед устройством арматурного каркаса в скважину помещают свернутый в трубу лист рубероида или стеклорубероидного материала.
Чтобы вентилировать пространство между железобетонной конструкцией и землей, в опалубку заделывают отрезки труб небольшого диаметра (20 – 25 см). Для «висячей» ленты устраивать продухи не нужно: вентиляция осуществляются за счет воздушного пространства между грунтом и основанием.
В случае с металлическим ростверком защитой служит обмазочный гидрофобный состав, которым покрывают выступающие над землей части конструкции, особое внимание уделяя сварным швам. Деревянные брусья предварительно пропитывают гидрофобной жидкостью
Теплоизоляция
Роль теплоизолятора для ростверка выполняет пленка на основе пенополиуретана, который одновременно защищает конструкцию и от влаги. Пенный материал наносят на всю поверхность ростверка с помощью специального распылителя после того, как бетон полностью застынет. В качестве альтернативы можно использовать листовой экстрадированный пенополистирол.
Пошаговая инструкция сооружения фундамента
Для изготовления ленточно-ростверкового фундамента необходимо подготовить сваи круглого сечения. Их установка выполняется при помощи специального инструмента – строительного бура. Когда скважины будут готовы, в них перед установочными работами создается песчаная подушка слоем 30 см. Следует иметь в виду, что это работа большого количества свай, которые устанавливают в основание стен, на углах ленты, выдержав между элементами шаг 1,8-2 м друг от друга. Не следует забывать про гидроизоляцию, в качестве которой применяются асбестоцементные или трубы, изготавливаемые из рубероида с помощью лески.
Чаще всего при возведении свайно-ростверкового фундамента выбирается вариант, при котором сваи устанавливают на глубину 2 м при шаге 3 м, при этом ростверк должен уйти на глубину 20 м. Конструкцию ростверка можно использовать для изготовления подпола на песчаной подушке или стяжке. Таким образом, можно отказаться от выполнения гидроизоляции.
Этапы работ
Этап 1. В самом начале необходимо выполнить разведывательно-изыскательные геологические работы для определения характеристик грунта на участке и степени его однородности. Если обстоятельства не позволяют воспользоваться услугами специалиста, то необходимо проделать эту операцию хотя бы самым примитивным способом. Следует учесть, что даже на небольшой площади грунт может отличаться по своим характеристикам
Следует уделить внимание и другим факторам – ветровой нагрузке, весу стройматериалов и величине уклона рельефа. Этап 2. Выполняется изготовление песчаной подушки для железобетонной ленты основания
Выполняется изготовление песчаной подушки для железобетонной ленты основания
Эта операция поможет обеспечить максимальную защиту основания от механического воздействия грунта. Этап 3. Изготавливается опалубка. Ее делают по той же схеме, что и в случае с ленточным фундаментом. Однако при возведении свайно-ростверкового фундамента с несъемной опалубкой имеются свои нюансы. В качестве емкости используют экструдированный пенополистирол «Пеноплекс» или «Термомонолит». Всё это позволит качественно утеплить и гидроизолировать основание. Для ликвидации мостиков холода используют стеклопластиковую арматуру и СВТ-стяжки. Этап 4. Изготовление свай. Для их установки потребуется спецтехника, которой бурят скважины. Далее их стенки обсаживают рубероидом либо обладающим аналогичными свойствами листовым материалом. Эта работа проводится с учетом того, что верхняя часть будет находиться на уровне земли. Асбестоцементная труба в этом случае может выполнять роль обсадки. В скважину устанавливают четыре нитки арматуры, которые нужно соединить друг с другом таким образом, чтобы их верхняя часть выходила из сваи и соединялась с ростверковой арматурой. Туда впоследствии заливают бетонный раствор.
Прежде чем проводить армирование ростверка, необходимо уложить между ним и верхней частью сваи гидроизоляцию. Для расчета материала необходимо предварительно замерить площадь нуждающейся в защите поверхности. Часть арматуры, которая будет выходить из сваи, необходимо надежно соединить с арматурой ростверка. Когда конструкция наберет половину прочности, подсыпку убирают, и тогда ростверк будет располагаться полностью над землей. При этом у него не должно быть опоры на грунт. Этап 5. Выполняется крепление ленты и сваи в единую конструкцию, после чего их заливают бетонной смесью. Лучше всего это делать строительной вибротехникой. В конечном итоге должен получиться тот самый ленточный фундамент на сваях, официально именуемый «свайным фундаментом с монолитным ростверком». Технология его установки предполагает вначале заливку сваи. Когда пройдет достаточно времени, можно переходить к бетонированию железобетонной ленты. Обычно выжидают 7 дней – по прошествии этого времени бетон набирает 50% заявленной прочности. После этого переходят к работам по ростверку. Сперва необходимо построить опалубку, заполнить ее песком или пенополистиролом. В результате этой операции ростверк поднимется над землей и днище опалубки будет выровнено по верхней части сваи. Владельцы, которые пожелают сэкономить, могут использовать для заливки бетон собственного производства. Обязательно нужно учитывать недостатки, которые присущи свайно-ростверковому фундаменту. Конструкция не будет иметь общего цокольного этажа с парной, основание не предназначено для тяжелых стен, выполнить расчёты свайно-ростверкового фундамента непрофессионалу достаточно сложно. Однако при возведении русской бани он является самым подходящим среди доступных вариантов.
Этапы монтажа
Строительство свайного фундамента с ростверком начинается с погружения свай в землю. Обязательное условие при работе – точно определить уровень промерзания грунта. Опоры должны быть заглублены ниже этой отметки. Далее сваи связываются ростверками. По своей природе ростверковые соединения могут быть изготовлены из следующих материалов:
- бетон;
- металл;
- дерево.
Ростверки предохраняют от смещения грунта. Они противодействуют нестабильности конструкции при замерзании-оттаивании и обеспечивают жесткую сцепку конструкционных элементов здания. Сваи монтируются в точках, где предполагается самая большая нагрузка, их длина зависит от глубины промерзания почвы.
На практике для строительства малоэтажных домов применяются опоры от 1,5 до 3 м. Расстояние между соседними элементами составляет 1-1,5 м. Отверстия под опоры обязательно обсаживаются рубероидом или подобным ему материалом. Можно проводить обсадку асбестоцементными трубами.
В отверстии вертикально закрепляют и надежно связывают 4 арматурных прута. Верхняя часть сваи обязательно должна находиться выше уровня земли. Арматурная нить, выходящая из свайной опоры, вяжется с арматурой ростверка. Проводится заливка отверстий бетонной смесью.
На протяжении недели бетон будет набирать прочность. По истечении 7 суток показатель достигнет 60 %. После этого можно приступать к работе по армированию ростверка. Процесс начинается с опалубки. В нее засыпается песок или укладывается пенополистирол. Тем самым ростверк будет поднят над землей (висеть на сваях).
Важный момент перед армированием – гидроизоляция верхней части свайных столбов. Этот этап нельзя пропустить ни в коем случае. Армирование проводится согласно общей схеме, разработанной под конкретное строительство. Это связано с тем, что положение опор и распределение нагрузок на ростверк отличается в разных местах конструкции. Подсыпку из-под ростверковой конструкции убирают после достижения бетоном половины марочной прочности (не ранее, чем через 7 суток).
С учетом того, что для каждого конкретного случая положение опор и распределение нагрузки в ростверке является разным, армирование осуществляется в индивидуальном порядке. Арматура, которая выпускается из свай, связывается с арматурой ростверка. Когда ростверк набирает более половины марочной прочности, подсыпка из-под него убирается. Ростверковая конструкция висит на сваях. Не допускается, чтобы ростверк опирался на грунт между сваями.
Плюсы и минусы свайно-ростверкового фундамента
Как и у каждой другой строительной конструкции, у свайно-ростверковой есть свои достоинства, недостатки и ограничения в применении.
Преимущества:
Краткосрочное строительство.
Предполагает минимальные затраты времени на создание фундамента при условии, что работу проводят опытные мастера со своей спецтехникой. Свайный фундамент для кирпичного дома (либо другого типа сооружения) обустраивается в кратчайшие сроки. Заказчик получает готовый объект под ключ.
Экономичность.
Предполагает использование небольшого количества бетона из-за того, что нет необходимости сооружения в земле подушки.
Энергоэффективность.
В холодное время года, когда грунт промерзает, площадь взаимодействия элементов свайно-ростверкового фундамента с замерзшей землей минимальна. Тем самым потери тепла здания также небольшие.
Наличие виброизолирующих свойств у конструкции.
Особенности соединения свай с ростверком обеспечивают надежную защиту конструкции от вибрации, связанной с близким расположением здания относительно крупных автобанов, железной дороги или метро. Свайный фундамент без ростверка в таких случаях менее эффективен.
Нужно отметить тот факт, что строительство свайно-ростверковой конструкции можно проводить практически в любое время года. Ограничение – нельзя проводить работы при температуре ниже -10 °C. Еще один плюс такого фундамента – доступность цены используемых материалов.
Недостатки и минусы:
Применение специальной техники.
Возвести фундамент данного типа самому невозможно. Технология предполагает обязательное использование спецтехники.
Наем бригады.
Своими руками обустроить такой вид фундамента практически невозможно.
Сложность возведения цокольных этажей.
Особенности и схемы расположения опор усложняют обустройство подвальных и цокольных помещений. Часто приходится заполнять пространство между сваями, что значительно увеличивает окончательную стоимость.
Низкая стойкость к опрокидыванию.
Монтаж свайно-ростверкового фундамента
Сваи для фундамента подбирают в зависимости от геологических, климатических условий, вида почвы и веса дома. Они изготавливаются из древесины, бетона, металла, или с комбинированием этих материалов.
Монолитная обвязка из бетона
Монтаж бетонного ростверка
Бетонная обвязка подлежит обязательному армированию. Нужно предусмотреть, чтобы из свай, заглубленных в грунт, выступала арматура (2-3 стержня в каждой). Концы металлических прутьев крепят между собой проволокой, которую продевают в предварительно просверленные отверстия в свае.
Пошаговая инструкция:
- Опалубку монтируют такой же ширины, как будущие стены дома. По высоте конструкция должна соответствовать длине цоколя. Дно формы должно располагаться на таком уровне, чтобы после заливки цементно-песчаным раствором оголовки опор находились внутри бетонного ростверка.
- Насыпают в опалубку песок, слоем 150-200 мм, хорошо его уплотняют.
- Устраивают гидроизоляцию.
- Выполняют армирование двумя продольными рядами прутьев, скрепляют их между собой вертикальными перемычками.
- Заливку бетоном выполняют с таким расчетом, чтобы раствор не вытекал из опалубки. С помощью штыкования или вибратора хорошо уплотняют цементную массу. Следят, чтобы внутри не осталось пустот и пузырьков воздуха.
- Накрывают ростверк полиэтиленовой пленкой, регулярно смачивают. Это делается для того, чтобы конструкция не растрескалась при высыхании. После полного высыхания обвязки можно демонтировать опалубку.
При монтаже ростверка из металла, двутавровую балку, швеллер срезают с помощью болгарки под углом 45 градусов, сваривают элементы между собой двойным швом, для большей прочности стягивают болтами.
При устройстве ростверка из древесины к голове сваи приваривают плоский металлический квадрат, а уже к нему крепят брус. Укладывают гидроизоляционный слой. Монтируют обвязку.
Для каркасного строительства достаточно монтировать ростверк из бруса.
При строительстве дома из более тяжелых материалов применяют металлический ростверк из двутавровой балки или швеллера.
Как построить ростверк для фундамента на винтовых сваях можно посмотреть на видео:
https://youtube.com/watch?v=7DQqVrLpixc
При монтаже ростверка для свайного фундамента нужно правильно подобрать материалы и четко выполнять все этапы технологического процесса. Если все сделано правильно, дом простоит более 50 лет. При необходимости замены отдельного элемента ремонт легко выполнить своими руками.
Особенности технологии
В строительстве буронабивной фундамент становится все популярнее. Это объясняется преимуществами этой технологии, позволяющей возводить сооружения практически на любых грунтах. К особенностям буронабивных свай относят:
- Широкая область применения, возможность использования как на плотных, так и на зыбких грунтах (пучинистых или сыпучих почвах, возле водоемов).
- Быстрое возведение фундамента. Технология с применением буронабивных свай позволяют сделать все работы быстрее, чем заливка ленточного основания или .
- Построенный с соблюдением всех нормативов, фундамент на буронабивных сваях прослужит не менее 150 лет.
- Простота конструкции за счет сравнительно небольшого объема земляных работ, достаточно пробурить скважины.
- Возможность самостоятельного выбора диаметра и высоты опор, типа армирования, в зависимости от свойств грунта и конструктивных особенностей здания.
- Повышенная несущая способность. Такой фундамент может выдерживать вес многоэтажных, промышленных здания, массивных железобетонных сооружений.
Диаметр сваи подбирается согласно действующим СНиП после геодезических изысканий, учета климатических и геологических особенностей. Непосредственно при проектировании рассчитывается масса здания, количество опор и определяется тип грунта. Информацию о несущей способности буронабивных свай на разных грунтах можно найти в таблице:
Технология буронабивного фундамента имеет недостатки, к которым относят:
- использование тяжелой техники для бурения, установки обсадных труб, армирования на крупных строительных объектах;
- относительная сложность технологических процессов;
- необходимость расчетов.
Заключение
Фундамент и ростверк, как его неотъемлемая часть, имеют ключевое значение для срока службы здания. Эксперименты здесь обходятся очень дорого. Сложные грунты, холодные зимы на большей части России не прощают даже минимальных ошибок при проектировании, монтаже основы зданий.
В домах, которые строят на продажу, стараются обойтись без ростверка, ссылаясь на опыт возведения промышленных объектов, жилых домов на забивных железобетонных сваях.
Безростверковый фундамент существенно удешевляет строительство, сокращает его сроки: перекрытие устанавливается непосредственно на оголовки свай. Но здесь каждая свая несёт свою нагрузку. Если она превысит проектную, свая просядет.
Соответственно увеличится нагрузка на соседние сваи. В результате затрещит весь дом, он станет не ремонтнопригодным.
В отдельных случаях на особо сложных грунтах проектной организацией может быть принято техническое решение по фундаменту без ростверка.
