Устройство электрического водонагревателя накопительного и проточного. Какой лучше выбрать

Как выбрать

Конструктивные особенности устройства проточного и накопительного водонагревателя влияют на срок службы, экономию энергии и качество нагрева воды.

На что обратить внимание при выборе:

Магниевый анод — важная деталь, которая есть в емкости практически каждого современного бойлера. Он постепенно растворяется, запуская процесс катодной защиты от ржавчины и накипи, чтобы она не оседала на ТЭНах. При образовании толстого слоя налета нагревательный элемент расходует больше энергии и хуже нагревает воду, что со временем приводит к лишним нагрузкам и выходу из строя. Анод периодически вытаскивают и проверяют на износ, замену выполняют каждые 1-2 года.
ТЭН закрытого типа (спираль спрятана в корпусе) или открытого. Второй быстрее нагревается и дешевле (однако требует регулярной замены), а первый лучше защищает от потенциальной опасности поражения током и долговечнее. По материалам они делятся на медные, латунные, нержавеющие и посеребренные

По типу фланца (на нем крепится спираль, термостат и анод) бывают прижимные штампованные (RF — без держателя анода) или литые (RCA PA, RCF, RDF, RCF OR, RNSA и другие, в зависимости от модели).
Внутреннее покрытие бака бывает дешевое пластиковое и качественное металлическое из нержавейки или покрытое титановой эмалью, иногда используют сравнительно недорогой стеклокерамический слой, но он не любит перепадов температур и нагрева свыше 60 градусов.
Обратите внимание и на наличие сетчатого фильтра на конце патрубка для очистки воды от тяжелых примесей.

Для постоянного использования в квартире предпочтение лучше отдать электрическому бойлеру на 30-50 или 50-100 литров (в зависимости от количества человек). Газовый или электрический проточный прибор очень экономичен на лето для дачи и квартиры.

С другой стороны проточные бойлеры оказываются менее требовательными к параметрам однофазной электросети 220/230 В. В любом случае решение при выборе бойлера или проточного водонагревателя принимается индивидуально.

Специалисты могут лишь подсказать и помочь сравнить характеристики каждой модели. В некоторых случаях устанавливаются сразу оба устройства, чтобы комбинировать их по отдельности для кухни и ванных на разных этажах в большом доме.

Post Views: Статистика просмотров
1 182

Выбор и расчет сечения кабеля для водонагревателя

Если кому-то не понятно зачем выбирать сечение кабеля, то я попробую объяснить это следующим образом.

Из школьного курса физики все помнят формулу мощности:

P = U•I , где U — напряжение, а I — сила тока.

Так вот, при повышении силы тока провода малого сечения начинают сильно разогреваться, что может привести к возгораниям со всеми вытекающими последствиями.

Чтобы этого избежать необходимо увеличить сечение, но тут дело уже начинает касаться затрат на кабель.

Для обеспечения безопасности и уменьшения лишних затрат нужно всего лишь воспользоваться следующей таблицей:

Расчет сечения кабеля для водонагревателя

Кабель должен быть заведен от распределительного щитка и иметь устройство защитного отключения на тот случай, если будет пробой ТЭНа.

Это недорогое устройство защитит вас от удара током, который при таких величинах мощности может привести к летальному исходу. Теперь, изучив оба вида водогреек, сделаем выводы.

№8. Лучшие производители электрических водонагревателей

Тема производителей водонагревателей требует отдельного рассмотрения. Сейчас выделим только самые крупные компании, которые занимаются производством бойлеров:

• ARISTON, Италия – надежная техника с небольшими показателями энергопотребления. Большинство моделей получают функцию ускоренного нагрева. Бойлеры производителя достаточно просты в установке и долговечны, отличаются прекрасными показателями соотношения цены и функциональности;
• Gorenje, Словения – распространенные по всему миру бойлеры, которые зарекомендовали себя неприхотливостью, широким разнообразием и приемлемыми ценами. Компания постоянно внедряет инновационные технологии и повышает безопасность оборудования. Есть модели с горизонтальной установкой;
• Thermex, Италия – крупная компания с представительствами по всему миру, производит бойлеры разной мощности и объема. Баки получают покрытие из нержавеющей стали с биостеклофарфором, многоступенчатую систему безопасности и магниевый анод. В ассортименте есть slim-модели;
• Bosch, Германия – гигант выпускает и водонагреватели. Ассортимент широчайший, качество – немецкое, цены соответствующие, но лучше один раз заплатить и не знать никаких проблем ближайшие несколько лет;
• Electrolux, Швеция – компания с мировым именем, постоянно совершенствует продукцию, внедряет инновации. Тут с ответственностью подходят к дизайну оборудования, а также к безопасности. Ассортимент достаточный, многие модели получают «сухие» ТЭНы;
• AEG, Германия – выпускает бойлеры проточного и накопительного типа премиального уровня. Проточные имеют мощность от 3,5 до 27 кВт, накопительные отличаются объемом от 5 до 400 л;
• ZANUSSI, Италия – надежные и долговечные бойлеры, есть вертикальные и горизонтальные модели, все получают магниевый анод и функцию защитного отключения. По уровню безопасности и экономичности это отличное решение, но назвать бойлеры компании дешевыми сложно;
• Stiebel Eltron, Германия – дорогие проточные и накопительные бойлеры, которые отличаются приятным дизайном, функциональностью и практичностью;
• ELDOM, Болгария – очень неплохие бойлеры вертикального и горизонтального крепления. Ассортимент по объему широкий, цены демократичные, покрытие бака в большинстве моделей эмалированное;
• из отечественных компаний можно отметить «Реал» и «Ореол», которые выпускают хорошие бойлеры и дают на них длительную гарантию.

Неправильно выбранный бойлер может стать причиной больших проблем, например, масштабной протечки. Чтобы не подвергать себя риску, лучше не переборщить с экономией и купить качественную модель с многолетней гарантией.

Статья написана для сайта remstroiblog.ru.

Популярные модели известных производителей

Водонагреватели производятся по всему миру в том или ином качестве и в основных параметрах различаются незначительно. Перечислить все в рамках короткой статьи невозможно, но есть признанные лидеры отрасли, которых не упомянуть невозможно:

1. К таковым можно отнести итальянского производителя «Аристон». Отличительной его особенностью является неуклонное следование запросам рынка и постоянное совершенствование своей продукции. Основная линейка продукции представлена накопительными бойлерами объемом 30-100 литров. Фирменным решением является включение серебра в состав внутреннего покрытия емкости. Для их изготовления также используется нержавеющая сталь и титан. К положительным сторонам относят совершенное электронное управление с использованием сенсорных экранов.

1. Не менее знаменит известный производитель «Электролюкс» (в 2019 году этому производителю исполняется 100 лет). При постоянно росте функциональности приборов этого производителя, их всегда отличает высокое качество продукции. В современных моделях установлена эффективная автоматика по давлению и температуре.

Для покрытия внутренней поверхности применяется долговечная стеклокерамика, обладающая, к тому же, обеззараживающими свойствами.

В большинстве конструкций используются спаренные нагреватели. Такая конструкция позволяет экономить электроэнергию.

К минусам продукции этого бренда относят, прежде всего, высокую стоимость продукции с заметной разницей при сравнении, и невысокий срок службы нагревательных элементов.

Продукция бренда «Электролюкс» отличается утонченной элегантностью исполнения.

1. Продукция словенского производителя «Горенье» отличается стремлением следовать пожеланиям своих потребителей при высоком качестве продукции. Для внутренних поверхностей бака используются высококачественные эмали и нержавеющая сталь. Отличительной особенностью этих приборов является широкая линейка по емкостям и мощности. В изделиях этой марки устанавливается эффективная система управления для контроля всех основных параметров работы.

1. Не исключено, что потребителя заинтересует продукция отечественных потребителей. Например, интересен водонагреватель «Элвин», который за 40 минут согреет 30 литров воды до температуры 70 градусов. Агрегат помещен в корпус из нержавеющей стали толщиной 1 миллиметр. Мощность ТЭНа составляет всего лишь 1,5 кВт.

Устройство и особенности эксплуатации накопительных нагревателей

Во многих случаях при наличии достаточного количества свободного места при решении – какой выбрать водонагреватель, накопительный или может быть проточный, целесообразно отдать предпочтение первому варианту.

Принципиальное отличие его конструкции – наличие резервуара, в котором нагревается вода. Различают напорные и безнапорные модели водонагревателей, причем вторые требуют специальной подачи воды в резервуар (например, при помощи насоса), а нагретая жидкость выходит из них самотеком. Первые же подключаются непосредственно к трубопроводу и находятся под небольшим давлением, обеспечивающим напор воды в кране.

Устройство накопительного нагревателя – это:

• теплоизолированный и имеющий внутреннее антикоррозийное защитное покрытие корпус,
• ТЭН,
• труба подвода холодной воды,
• отводящий трубопровод для подогретой воды и кран.

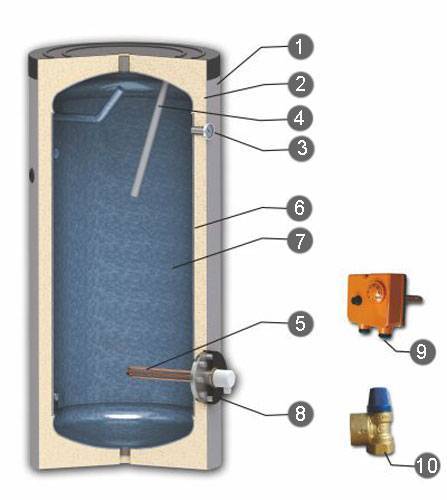

Схема внутреннего устройства накопительного водонагревателя

Так же как и проточные нагреватели воды, накопительные изделия могут оснащаться автоматическими системами и приборами контроля. Например, самые дешевые модели нагревают жидкость, после чего вы можете использовать ее, пока не остынет. Время снижения температуры значительно увеличивается благодаря хорошей теплоизоляции. Автоматические водонагреватели имеют датчик температуры и самопроизвольно включаются для подогрева при снижении параметра ниже установленного предела. Это позволяет постоянно иметь возможность пользоваться горячей водой.

Решая, какой водонагреватель будет лучше — проточный или накопительный, принимают во внимание плюсы агрегатов этого типа:

• небольшая потребляемая мощность электромоделей, дающая возможность подключения нагревателя к обычной розетке и не представляющая опасности для электропроводки,
• возможность длительного сохранения температуры нагретой жидкости,
• возможность работы в экономичном режиме подогрева,
• способность «обслуживать» несколько точек водопотребления одновременно,
• наличие в ассортименте большого разнообразия моделей водонагревателей, из числа которых можно выбрать оптимально подходящую для определенного помещения конфигурацию (по форме сечения – круглые, квадратные, прямоугольные; по типу установки – напольные и настенные). Также они могут быть вертикального или горизонтального исполнения.
• Возможность нагревать воду до температуры 30-80 40° C.

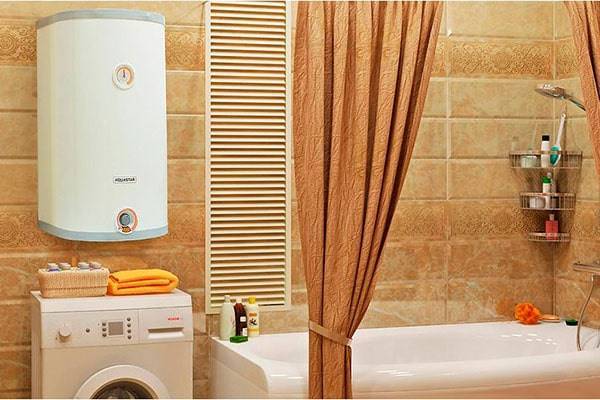

Различные модели накопительных водонагревателей

К недостаткам накопительных нагревателей относятся:

• наличие объемного резервуара, для которого требуется достаточно много места (ориентировочно для семьи из 3-4 человек при условии постоянного использования выбирают емкость вместительностью около 100 литров),
• возможность небольших перерывов в горячем водоснабжении в тех случаях, когда емкость почти пуста (для нагрева только что набранного резервуара в зависимости от ее объема и мощности модели требуется от 15-20 минут до нескольких часов).

Что лучше выбрать для дома – накопительный или проточный водонагреватель?

Дать однозначный ответ по этому поводу нельзя, поскольку каждый агрегат оптимален в своей области. Чтобы принимать душ, двум членам семьи, вовсе не обязательно устанавливать громоздкий бойлер. И напротив, для обеспечения потребностей 4-х человек, даже самого мощного проточного водонагревателя недостаточно.

Чтобы определить, какое устройство является оптимальным для конкретных условий, ниже приводится сравнительная характеристика электрических накопительных водонагревателей и проточных систем подогрева.

Вес и габаритные размеры

Поскольку среднестатистическая проточная система редко весит больше 2-х кг, а его размеры не превышают 300 х 200 х100 мм (это не относится к газовым колонкам), дальнейшее сравнение в этой категории не имеет смысла. Даже самый компактный накопительный водонагреватель имеет вес не менее 55 кг и габариты 550 х 500 х 400 мм

Важно отметить, что настенное крепление допускается только для моделей объемом не более 120 л, бойлеры с объемом 150 л и свыше, выпускаются в напольном исполнении

Что экономичней

Если оценивать, какой водонагреватель потребляет больше электроэнергии проточный или накопительный, то ответ на это предельно четко сформулирован в школьном курсе физики:

Для подогрева одного литра воды до заданной температуры накопительные и проточные водонагреватели израсходуют равное количество электроэнергии.

Несмотря на это, показания счетчика при использовании бойлера будет больше, поскольку в этом случае энергия расходуется не только на нагрев, но и автоматическое регулирование температуры воды в заданных пределах.

Однако здесь не все так очевидно, как кажется на первый взгляд. Прежде всего, нагрев воды в емкости накопительного водонагревателя может существенно превышать 60С, что дает возможность смешивать ее холодной, увеличивая реальный объем горячей воды.

Во-вторых, на работу проточной системы оказывает существенное влияние температура воды на входном патрубке и давления в магистрали, в то время как на работе накопительных систем эти факторы практически не сказываются, другими словами, работа бойлера стабильна, чего нельзя сказать о проточном водонагревателе.

Работы по установке и запуску

Монтаж проточных и накопительных систем несколько различается.

Установка проточного водонагревателя чаще всего выполняется при помощи армированных шлангов. Вход устройства соединяется с магистралью холодной воды, выход – со смесителем

Особое внимание следует уделить электромонтажным работам. Если потребляемая мощность превышает 5 кВт, подключение должно осуществляться через трехфазную сеть

Независимо от того проточный или накопительный водонагреватель устанавливается, наличие заземления является обязательным условием.

Для монтажа накопительного бойлера 380В не потребуется, однако следует убедиться в исправности существующей проводки, или использовать отдельный кабель соответствующего сечения. При настенном креплении используют металлические анкерные крепления диаметром не менее 10 мм, длина которых не менее 100 мм.

Отличительной особенностью накопительных агрегатов является возможность интеграции непосредственно в систему подачи горячей воды. Это позволяет использовать любой смеситель, имеющийся в квартире. Для предотвращения утечки в основную магистраль, устанавливают специальный кран, перекрывающий сообщение между водопроводом и домашними потребителями.

Подводя итоги, можно выделить главные достоинства и недостатки накопительных и проточных водонагревателей.

Преимущества проточных систем:

• Моментальный нагрев воды до требуемой температуры;
• Компактность и незначительная масса;
• Не требуют особого ухода;
• Доступная цена.

Недостатки:

• Высокая нагрузка на электропроводку, нередко необходимо наличие трехфазной электропроводки.
• Температура на выходе зависит от давления в системе и температуры поступающей воды;
• Водонагреватели малой и средней мощности не обеспечивают достаточного напора.

Достоинства накопительных систем:

• Температура воды всегда находится в заданных пределах;
• Возможность централизованной подачи горячей воды ко всем потребителям;
• Процесс нагрева не зависит от внешних факторов.
• Для подключения достаточно исправной бытовой электросети 220В.

Недостатки:

• Необходимость регулярного технического обслуживания;
• Длительный срок первичного нагрева;
• Значительные габаритные размеры и масса требуют для крепления надежной опорной поверхности (бетон, кирпичная кладка).

Ниже приводятся отзывы потребителей, уже сделавших свой выбор, какой водонагреватель лучше выбрать, проточный или накопительный.

Виды и подключение к водопроводу и электричеству

Есть два основных вида проточных электроводонагревателей: напорные и безнапорные. Напорные называются еще системными и в названии часто имеют слово Sistem. Они подключаются в разрыв водопроводной трубы, как правило, имеют большую мощность и могут обеспечить горячей водой две и более точки водоразбора.

Безнапорные или индивидуальные проточные водонагреватели подключаются как обычная бытовая техника — через гибкий шланг или отводом водопроводной трубы. Снабжают подогретой водой одну точку, имеют относительно небольшие мощности (3-7 кВт) и невысокую стоимость. Существуют они в разных формах:

• в виде отдельного прибора (чаще всего — прямоугольная пластиковая коробка), который закрепляется рядом с мойкой или душем;
• насадки на кран;

• кран с элеткроподогревом воды.

  Электрический проточный кран для нагрева воды

Если вам необходимо переждать несколько недель отключения горячего водоснабжения, можно поставить индивидуальный безнапорный электрический проточный водонагреватель любого вида. Если же снабжение горячей водой требуется постоянное, более рациональной будет установка напорного агрегата.

Подключение напорного водонагревателя к водопроводу

Напорные или системные электроводонагреватели подключаются к существующей системе водоснабжения в разрыв трубы. Они врезаются при помощи тройника, который устанавливается до первого ответвления. На входе холодной и горячей воды ставятся отсечные шаровые краны. Они отключают прибор, если есть централизованное горячее водоснабжение. Еще эти краны нужны для того, чтобы при необходимости устройство можно было снять для ремонта или замены.

Подключение системного электрического проточного водонагревателя к водопроводу

Качество водопроводной воды оставляет желать лучшего и врезать нагреватель лучше после фильтра. Если фильтра на входе в квартиру нет, его желательно установить или сразу после ответвления на квартиру, или уже перед водонагревателем.

В частном доме такой агрегат будет работать при наличии насосной станции или собранной самостоятельно системы с гидроаккумулятором. Врезается он после всех фильтров, с выхода идет разводка на потребителей.

Подключение безнапорного к воде

Безнапорный (индивидуальный) электрический проточный водонагреватель стандартного вида подключается как обычный бытовой прибор. Должен быть отвод от водопровода с краном и резьбой на конце. При помощи гибкого шланга в оплетке устройство соединяется с водопроводом.

Как подключить к водопроводу безнапорный нагреватель

Насадки на кран для нагрева воды — немногочисленная группа. Они в основном накручиваются на резьбу на конце излива (гусака). Для этого сначала откручивается сетка, которая обычно там установлена.

Насадка на кран для нагрева воды Polaris SMART P 5.5

Еще некоторое время тому назад их было довольно много, но отличались они невысокой эффективностью. Сама насадка имеет солидные размеры и на низкий кран ее не прицепишь — мешает. К тому же на рынке появились краны с электроподогревом воды, которые лучше греют воду, имеют возможность регулировки температуры и более удобны в обращении. Они устанавливаются на место обычного крана на мойке или раковине. Единственное чем отличается установка — необходимостью электрического подключения.

 Электрическое подключение

Любой электрический проточный водонагреватель — устройство мощное и требует наличия отдельной линии электропитания. В качестве исключения можно подключить в линию, которая идет на электроплиту — линия по параметрам подходит. Только в этом случае надо следить, чтобы плита и проточный водонагреватель не включались в работу одновременно, иначе автомат сработает по перегрузке.

Подключение проточного электроводонагревателя стандартное — от щитка фаза из ноль заводятся на двухконтактное УЗО (обязательно разрывать и фазу и ноль), затем фаза заводится еще и на автомат и только после этого подается к потребителю.

Подключение проточного водонагревателя к электричеству

Само подключение может выполняться через трехконтактную вилку с розеткой с обязательным подключением заземления. Можно также установить контактную пластину или подключить кабель напрямую на соответствующие входы нагревателя.

Тянут линию электропитания медным проводом (моножила):

• до 7 кВт сечение 3,5 мм;
• от 7 до 12 кВт — 4 мм.

Автомат подбирают по максимальному потребляемому току (есть в технических характеристиках). Берут ближайший больший номинал (если взять меньший будет много лишних срабатываний — каждый раз при переходе на максимальную мощность). УЗО берут на ступень выше по номиналу, ток утечки — 10 мА.

Подробнее о подборе номиналов автоматов защиты.

Какой водонагреватель лучше?

При выборе стоит ориентироваться на ряд параметров. Среди них выделяются следующие:

• Время нагрева воды. Накопительные бойлеры затрачивают на процесс нагрева холодной воды минимум 40 минут (без учета функции поддержки температурного режима и постоянного включения устройства). Проточные водонагреватели выдают горячую воду моментально и в любое время суток.
• Количество источников, подключаемых к устройству. В бойлере оно начинается от 2 и снабжается вся система подачи воды, где есть необходимость устройства горячего водоснабжения. Проточные аппараты монтируются на то место, которое будет использовано для подачи воды. Они могут быть рассчитаны на одну точку, или же снабжать водой все помещения. От количества точек зависит мощность и расход энергоносителя.
• Энергопотребление. Оно напрямую зависит от мощности устройства и при интенсивной эксплуатации аппаратуры разница не является слишком существенной. Проточные водонагреватели потребляют больше электроэнергии на нужды быстрого прогрева воды. Время использования устройства — короткий цикл. Бойлер расходует меньше энергии. Время использования умещается в долгий цикл. В результате конструкция потребляет меньше электричества, но при долгом нагреве и необходимости поддерживать температуру расход будет существенным. По экономичности стационарный бойлер выигрывает у конкурентов, расходующих больше энергоресурсов на быстрый прогрев воды.
• Максимальная температура нагрева. Самую большую температуру выдает стандартный накопительный водонагреватель. Она доходит до 75 градусов. Маломощный проточный водонагреватель греет воду до 40 градусов. Мощный проточный нагреватель на несколько точек подключения нагревает воду до 60 градусов.
• Вопрос цены. Накопительные стационарные бойлеры стоят в пределах от 7 500 рублей до 16 000 рублей. Проточные мобильные нагревают воду до 40 градусов и стоят от 2 000 рублей до 5 000 рублей. Проточные стационарные стоят от 6 500 рублей до 16 000 рублей.

При выборе между проточным водонагревателем и накопительным бойлером стоит ориентироваться на потребности и бюджет. При наличии небольшого количества места и многих пользователей требуется обеспечить высокую производительность и небольшую емкость бака. Тогда оптимальным решением станет проточный стационарный аппарат. Он сможет обеспечить высокую скорость подачи воды на любое количество пользователей.

При необходимости установить водонагреватель в помещении с большим количеством места и малым количеством пользователей присутствует возможность установить стационарный аппарат с емкостью бака до 100 литров.

Современные бойлеры комплектуются современными системами управления. Ими можно управлять через мобильное приложение, одновременно контролируя расход воды. Есть возможность выставлять нагрев в то время, когда действуют ночные льготные тарифы на электричество. Это возможность существенно сэкономить на энергоносителях.

Наличие регулировки в диапазоне до 80 градусов и с точностью до 1 градуса. В отдельных моделях присутствует функция антизамерзания. Она не дает замерзнуть воде внутри конструкции и автоматически поддерживает температуру не менее 5 градусов.

Присутствует функция обеззараживания. Она требуется для обеспечения высокого качества подаваемой воды и очищения ее от микроорганизмов. Термическая обработка и специальная поверхность обеспечивают использование уже обеззараженной воды.

Современные бойлеры имеют функционал для поддержания температуры в режиме оптимального энергопотребления. Такая функция применяется при отсутствии активного использования устройства. Присутствуют и другие функции, позволяющие сделать управление более комфортным и качественным, в том числе и дистанционно.

Поверхность накопительных бойлеров и тэны оснащаются специальным покрытием, препятствующим образованию накипи. Наличие покрытия актуально для мест, в которых подается вода невысокого качества.

Проточные нагреватели активно применяются для обеспечения качественной подачи воды в помещения. Их можно спрятать от посторонних глаз, а накопительные не поддаются такой визуальной корректировке. Проточные могут использоваться долгие годы без необходимости замены и специального обслуживания.

Проточные

Главная особенность нагревателей этого типа — отсутствие накопительного бака, за счет чего их размеры весьма компактны. Проточный водонагреватель можно установить в любом месте, в том числе спрятать под мойку, в настенный шкаф или в нишу.

В проточном нагревателе для нагрева воды предназначен нагревательный узел, обычно он сделан из меди — коррозионно стойкого материала, обладающего отличной теплопроводностью. Включение нагрева осуществляется с помощью термонагревателя.

Включение нагревательных элементов в проточном нагревателе происходит только при включении воды. Для этого в приборе предусмотрен датчик, реагирующий на скорость протока. Он может быть

• гидравлическим, со встроенной мембраной и штоком;
• электронным, с микропроцессором.

Подача и выход воды осуществляются через патрубки. На входе для очистки воды от твердых включений и солей предусмотрен сетчатый фильтр.

Проточные водонагреватели бывают открытого или закрытого типа.

Первые могут обеспечить горячей водой только одну точку водоразбора, например, мойку на кухне. Закрытые модели могут работать на одну или две точки, например, мойку и душ.

Для нагрева нужного количества воды необходимо, чтобы водонагреватель имел достаточную мощность. Для большинства бытовых моделей этот показатель составляет 3-8 кВт, но может достигать и 25 кВт. Такой водонагреватель необходимо подключать только с помощью профессионального электрика.
+   ПЛЮСЫ

• небольшие размеры и вес;
• простой монтаж и подключение;
• быстрый, практически моментальный нагрев воды;
• расход электроэнергии меньше, так как нет необходимости поддерживать температуру воды в накопительном баке;
• не нужно сливать воду в зимний период при понижении температуры, что делает возможным использование его на даче;
• вода нагревается до теплого или умеренно-горячего состояния, что исключает появление накипи.

                                                —     МИНУСЫ

• большая нагрузка на электросеть, необходима консультация с электриком, обслуживающим дом, по допустимой мощности оборудования;
• жесткие требования к электропроводке — большая мощность проточных моделей требует подключения к сети проводом с большим сечением через отдельный автоматический выключатель;
• давление воды в водопроводе должно быть достаточным для срабатывания датчика протока, иначе нагреватель не включится;
• если в доме более двух точек водоразбора, лучше предусмотреть несколько проточных водонагревателей, мощности одного прибора недостаточно для эффективного нагрева большого объема воды.

Проточный водонагреватель — удачное решение для загородного дома или дачи с небольшим расходом горячей воды и достаточной мощностью электрической сети.

Проточный водонагреватель: монтаж и установка

При выборе модели необходимо учитывать габариты прибора, при этом лучше сразу определиться с местом его установки.

Компактные размеры обычно позволяют установить проточный водонагреватель скрыто под мойку или над ней.

Также нужно купить и проложить отдельный кабель к электрощитку и подключить его к отдельному автомату или УЗО.

Сечение кабельных жил и номинальный ток автомата должны соответствовать указанным в таблице.

Мощность водонагревателя, кВт	2-3	4-5	6-8	9-10
Сечение медных жил, мм²	1,5	2,5	4	6
Сечение медных жил, мм²	2,5	4	6	10
Номинальный ток автоматического выключателя, А	16	25	40	50

Для заземления корпуса водонагревателя необходимо подключить заземляющую жилу кабеля к корпусу электрощитка (6). Фазный и нулевой провод подключают к УЗО (5).

К водопроводу патрубки водонагревателя подключают так, как показано на рисунке.

К трубе подачи холодной воды (1) подключают тройник, один отвод которого с помощью гибкого шланга или трубы подключают к холодному крану смесителя.

Второй отвод подключают к водонагревателю, врезав в трубу шаровый вентиль (3) и сетчатый фильтр (4).

Выходной патрубок  водонагревателя подключают к горячему крану смесителя (2) также через вентиль (3).

Установка вентилей позволит без проблем снять водонагреватель для ремонта или обслуживания.

Какие выводы следует сделать для того, чтобы выбрать нужный тип водонагревателя?

Как уже говорилось ранее, каждый из водонагревателей имеет свои преимущества и недостатки.

Проточные водонагреватели имеют следующие достоинства по сравнению с накопительными бойлерами:

Схема устройства бойлера.

1. Экономия денежных средств. Проточный бойлер является более экономичным, поскольку накопительные водонагреватели нуждаются в электроэнергии для поддержания необходимой температуры воды. Помимо этого, проточный бойлер имеет меньшую стоимость по сравнению с накопительным. Практически 100% электроэнергии превращается в горячую воду.
2. Практичность. В случае, если установлен проточный газовый или электрический бойлер, сколько хозяин ни будет держать кран открытым, вода никогда не кончится. Это выгодное отличие от накопительного бойлера, у которого горячая вода в емкости может через некоторое время закончиться, в связи с чем потечет холодная.
3. Экономия времени. Теплая вода будет поступать сразу же после открытия крана.
4. Экономия воды. Проточный электрический или газовый водонагреватель расходует то количество воды, которое необходимо.
5. Экономия места. Компактные размеры проточных водонагревателей дают возможность выполнить монтаж практически везде: под умывальником, раковиной на кухне, рядом с душевой кабиной, в туалетном или кухонном шкафчике.
6. Безопасность. Пользователь не рискует отравиться газом либо продуктами сгорания. В данном случае невозможны взрывы газа.
7. Здоровье. Исключается возможность развития болезнетворных микроорганизмов.
8. Экологичность. Данное устройство не выделяет тепла и не будет повышать температуру.
9. Легкость в монтаже.

Недостатки проточного водонагревателя:

1. Большая единовременно потребляемая мощность.
2. Если к проточному бойлеру подключить несколько точек водозабора, температура горячей воды будет зависеть от того, какое количество точек используется одновременно.
3. Большое потребление электроэнергии, что связано с большой мощностью данных устройств.

Преимущества накопительных водонагревателей:

1. Небольшое потребление электроэнергии. Мощность варьируется в большинстве случаев от 1,5 до 2,5 кВт. Нагрев воды происходит постепенно, в связи с чем нет больших затрат электроэнергии.
2. Накопительный газовый или электрический бойлер может работать при минимальном напоре воды.
3. Возможность использования горячей воды одновременно в нескольких точках водозабора.
4. Возможность сохранять воду горячей на протяжении долгого периода времени.

Недостатки накопительных водонагревателей:

1. Тяжелый монтаж.
2. Большие размеры.
3. Ограниченный объем горячей воды.
4. В случае регулярного использования необходимо производить замену магниевого анода раз в 2-3 года.

Следует знать, что выбор нужно делать, исходя из личных возможностей и потребностей. Если учитывать данные нюансы, с легкостью можно сделать правильный выбор между накопительным и проточным водонагревателем.
