Все, что нужно знать об утеплении столбчатого фундамента

Заключительные работы

Завершение работ по утеплению фундамента Цоколь здания – очень важная составляющая любого строения

Ему необходимо уделить особое внимание в связи с регулярным воздействием окружающей среды на его структуру. Облицовочный материал должен обладать такими качественными показателями:

• низким показателем теплопроводности;
• надежностью;
• основательным сцеплением;
• достаточной износостойкостью и одновременно прочностью;
• низкой гигроскопичностью.

Материалы, которые подходят лучше всего:

• плиты керамогранитные или клинкерные;
• искусственный или натуральный камень;
• листы профилированные;
• кирпич;
• декоративная или мозаичная штукатурка;
• сайдинг либо ПВХ панели.

Для защиты оштукатуренного слоя, его дополнительно покрывают акриловой, водоэмульсионной, силиконовой, алкидной или масляной краской. Чтобы финишная отделка цоколя обошлась недорого, стоит остановить свой выбор на штукатурке. Но необходимо иметь в виду, что такая отделка недолговечна и она легко может быть повреждена любым предметом.

Специалисты не рекомендуют для покраски применять эмаль. Она не экологична, и к тому же не попускает воздух.

Как утеплить столбчатый фундамент своими руками

Предисловие. Как и чем утеплить столбчатый фундамент дома своими руками? Нужно ли утеплять столбчатый фундамент бани и дома? Правильное утепление столбов фундамента поможет сберечь тепло и уберечь конструкцию от раннего разрушения. Рассмотрим в статье как самостоятельно утеплить конструкцию, какие использовать материалы для теплоизоляции, а также покажем видео по данной теме в конце статьи.

Столбчатый фундамент деревянного дома используют на сложных и пучинистых грунтах. Столбы размещают в углах дома и в местах пересечения внутренних стен, а также по периметру здания через 1,5–2,5 метра и ниже глубины промерзания грунта на участке. Столбы возвышаются над грунтом обычно на 0,25-1 метра. Для жесткости конструкции по верху столбов заливают ленточный фундамент или ставят обвязочные балки.

Процесс утепления

Чем утеплять?

В качестве теплоизоляционного материала можно использовать:

1. Пеноплекс (плиты из пенополистирола) – лучший материал для . Он очень прочный, а его способность пропускать пар близится к нулю. Характеристики пеноплекса неизменны даже в воде, поскольку он не впитывает влагу.
2. – прочность его не так высока, как у пеноплекса. Им легко утеплить внутреннюю и наружную часть для защиты от влаги. Часто отдают предпочтение именно пенопласту поскольку он дешевый и его легко монтировать.
3. Керамзит – довольно дешевый насыпной . Производится путем обжига глины.
4. Минеральная вата – легко впитывает влагу, лучше не использовать для наружного утепления. При монтаже вату закрывают пленкой. Если выбирают минеральною вату в качестве , сначала создают , укладывают и закрывают все плитой для защиты.

Швы между плитами необходимо качественно обработать монтажной пеной. Далее нужно защитить от возможных механических повреждений и воздействия на него ультрафиолета. Для этого отлично подойдет или цокольные панели.

При создании отмостки нужно помнить, что ее высота над грунтом должна быть 10-15 сантиметров, вне зависимости от материала из которого ее изготавливают (это может быть бетон или ). Если цоколь не предусмотрен между столбами, необходимо утеплить только ростверк. Если для утепления пола первого этажа используете минеральную вату, по технологии слой в 10-20 сантиметров необходимо уложить между брусьями пола и накрыть гидроизоляционной пленкой. После этого поверх можно укладывать половую доску толщиной не менее 40 мм.

При строительстве жилых домов и загородных дач, а также гаражей и хозяйственных построек своими руками, часто отдают предпочтение устройству столбчатых фундаментов с уширенной подошвой, которые возводят из дерева, камня или железобетона. Устраивают столбчатые фундаменты только на однородных устойчивых грунтах. Чтобы уменьшить тепловые потери и уменьшить расходы на отопление здания, проводят комплекс специальных работ – утепление столбчатого фундамента.

Металлические винтовые сваи

Винтовые сваи

Для сооружения из них фундамента копать ямы и устаривать дренаж не придется. Они либо вкручиваются непосредственно в грунт, глубоко уходя в него, или в отверстия, сделанные с помощью ручного бура.

Чтобы вкрутить сваи, потребуются усилия как минимум двух человек, поскольку этот процесс трудоемок. Сначала трубы вкручивают до нужной глубины так, чтобы они входили в грунт строго вертикально. Потом, для их упрочнения и защиты внутренней поверхности, в них через специальную воронку заливается бетонная смесь. Чтобы схватиться, бетону потребуется некоторое время. После этого к сваям можно приварить площадки под ростверк.

Технология наружного утепления пенополистиролом

1. По периметру здания выкапывается траншея на глубину основания, ее ширина составляет от 0,5 до 1 метра.
2. Поверхность фундамента очищается и осматривается, обнаруженные трещины замазываются цементным раствором.
3. Выполняется гидроизоляция основания. Для этого можно использовать проникающую изоляцию, битумную мастику и наплавляемое рулонное покрытие. Жидкая резина наносится на поверхность шпателем, рулонный материал нагревается горелкой и приклеивается к фундаменту.
4. Для теплоизоляции используются плиты пенопласта или пенополистирола толщиной в 5 см. Они фиксируются на слое гидроизоляции мастикой или полиуретановым клеем. Утеплитель нельзя крепить на горячий битум или использовать растворители в составе клея. Чтобы не повредить герметичность слоя, защищающего от влаги, плиты не фиксируются дополнительно пластиковыми дюбелями.
5. Первый ряд пенопласта укладывается от угла дома, второй и следующие монтируется со смещением. Стыки плит закрываются монтажной пеной. Толщина утепления стен вдвое превышает размер материала для теплоизоляции основания, это формирует капельник, защищающий фундамент от осадков.
6. Наружная часть пенополистирола накрывается слоем рубероида и геотекстиля. Можно отделать ее с помощью клея, используемого для фиксации, и утопленной в него армирующей сетки.
7. После окончания теплоизоляции на дно траншеи насыпается песок слоем 15-20 см и гравий до 50 см, до верху насыпается вынутая почва.

Описанная технология оптимальный вариант для теплоизоляции ленточного фундамента.

Технологии утепления пеноплексом Фундамент

Технология обустройства фундамента предусматривает 2 основных вида теплоизоляции:

• Горизонтальную — для плит, мелкозаглубленного ленточного фундамента, а также отмосток.
• Вертикальную — для столбчатого фундамента, цоколей и внешних стен подвала.

Цокольная часть будущего торгового центра утепляется плитами Пеноплекс

Технология утепления горизонтальных поверхностей

Для этого вида утепления применяют плиты пеноплекс Фундамент толщиной 5 см или 10 см. Обычно утепляют нижние поверхности плитных и подошвы ленточных (часто малозаглубленных) фундаментов:

• В начале работ удаляют верхний слой грунта на глубину, соответствующую строительному плану. Для получения ровного дна нижние 20−30 см почвы выравнивают вручную. Всю поверхность засыпают песком и утрамбовывают его.
• Далее сооружают временную опалубку и заливают ее без армирующей сетки тонким слоем цемента, получая бетонную основу.
• После затвердевания на бетон плотно без щелей выкладывают плиты пеноплекса.
• На слой плит настилают слой гидроизоляции из плотной полиэтиленовой пленки, проходя стыки строительным скотчем.
• В заключении производят заливку плитного фундамента с армирующей сеткой, после затвердевания которого вынимают опалубку и прокладывают пеноплексом его боковые стенки.

Слои утепления:

• Песчаная подушка.
• Тонкий бетонный слой без армирования.
• Слой утеплителя.
• Гидроизоляционный слой.
• Основной бетонный слой фундамента с армированием.

Теплоизоляция грунта применяется для уменьшения расчетной глубины залегания фундамента и минимизирования затрат на его строительство.

Утепление отмостки фундамента происходит по следующей технологии:

• Во-первых, после дренажа фундамента и его вертикального внешнего утепления, насыпается песчано-гравийный слой на 10−15 см ниже уровня грунта.
• Далее монтируется опалубка из досок высотой до 25 см в 1 метре от стен.
• Основание отмостки выравнивают и утрамбовывают.
• Затем на него плотно укладывают плиты утеплителя.
• Сверху пеноплекс закрывают полиэтиленовой пленкой с незначительным возвышением на цоколь.
• На следующем этапе опалубку заливают бетонным слоем, выравнивая его с небольшим уклоном от стен дома.
• После затвердевания бетона опалубку убирают, а отмостку декорируют тротуарной плиткой или камнем.

Слои утепления отмостки:

• Песчаная и гравийная подушка.
• Слой пеноплекса.
• Полиэтиленовая пленка.
• Бетонный слой.
• Тротуарная плитка или камень.

Технология утепления вертикальных поверхностей

Она используется для фундаментов строящихся домов либо для дополнительной теплоизоляции уже построенных зданий. В последнем случае вначале раскапывают фундамент на глубину его заложения или глубину промерзания грунта.

Технология утепления пеноплексом:

• По периметру фундамента удаляется грунт на глубину, зависящую от заложения фундамента.
• Поверхность фундамента очищают от грязи и пыли, и выравнивают его поверхность раствором цемента.
• После высыхания выравнивающего раствора на поверхность фундамента наносится слой гидроизоляции из битумной или полимерной мастики на водной основе.

Важно: в составе мастик не допускается присутствие растворителей, так как они разрушают пеноплекс

• На высохший слой гидроизоляции закрепляют плиты пеноплекса с помощью акрилового клея. Плиты имеют пазы, поэтому при их укладке щелей не образуется. Монтаж нескольких слоев производят со смещением, как вертикально, так и горизонтально подобным образом.
• В случае необходимости стыки заделывают монтажной пеной.
• Для плит на части фундамента, находящегося под землей, не требуется дополнительного крепления, так как они плотно прижимается грунтом. А плиты утеплителя на наземной части фундамента необходимо дополнительно зафиксировать с помощью пластиковых дюбелей со шляпкой-зонтиком.
• После укладки плит поверх них крепится армирующая сетка из стеклоткани, а затем на всю поверхность наносится штукатурка.
• Часть цоколя, оставшуюся после засыпания грунта снаружи, можно отделать декоративной штукатуркой или камнем.

Слои утепления:

• Выравнивающий цементный раствор.
• Слой гидроизоляции.
• Плиты пеноплекса.
• Армирующая сетка.
• Слой штукатурки.
• Декоративная отделка (для наружной части цоколя).

В заключение можно сказать, что пеноплекс Фундамент — это особо прочный материал для утепления фундамента. Он создает эффективную теплоизоляцию фундаментов и подвалов, не допуская морозного вспучивания и возникновения теплопроводящих «мостиков». Утепление пеноплексом Фундамент обеспечивает долговечность всей конструкции фундамента или подвала.

Расчет теплоизоляции

Толщина теплоизоляционного слоя зависит от теплотехнических характеристик материала. Расчет толщины теплоизоляции проводят в соответствии с данными СНиП 23-01-99 – в нём находятся сводные таблицы расчетных параметров и коэффициентов с учетом климатического района. Подробные примеры расчета приведены в СНиП 23-02-2003. Часто строители игнорируют этот этап проектирования теплозащиты, что зачастую приводит к неблагоприятным последствиям, таким как недостаточная толщина теплоизоляционного слоя, или расположение точки росы на внутренней поверхности стены.

Посчитать толщину утеплителя несложно, если известны исходные данные. При этом расчет ведется так, будто за фундаментной плитой находится помещение, даже если подвал не предусмотрен.

Пример расчета

Рассмотрим пример расчета для фундаментной плиты из бетона толщиной 600 мм. Расчет следует вести по нижеприведённой схеме.

Первый шаг:

Это формула для проведения расчета, в которой:

R0прив – приведенное сопротивление теплопередаче наружной стены, принятое в зависимости от значения ГСОП, м2·°С/Вт;

δ – толщина несущей части стены, м;

λ – коэффициент теплопроводности материала несущей части стены, Вт/(м·°С);

λYT – коэффициент теплопроводности утеплителя, Вт/(м·°С).

Два последних коэффициента – табличные значения, которые можно отыскать в таблицах вышеуказанного СНиПа.

• Берем коэффициент теплопроводности бетона, равный 1,7 Вт/(м ∙ °С).
• Коэффициент теплопроводности пенополистирола равен 0,031 Вт/(м ∙ °С).
• Для московского региона средняя температура отопительного периода -3.1°С, а продолжительность этого периода 214 суток.
• Для расчета R0прив – сопротивления теплопередаче – используем следующую формулу:

где a и b – коэффициенты из таблицы 3 в СП 50.13330.2012, которые для жилых зданий равняются 0,00035 и 1,4 соответственно;

ГСОП – градусо-сутки отопительного периода, рассчитываемые по формуле:

в которой tВ – температура в помещении, которую принимаем 21°С;

tОТ – средняя температура отопительного периода;

zОТ – продолжительность отопительного периода.

Итак, для приведенных значений

Получаем минимальную толщину утеплителя 3,5 см. Стандартные толщины пенополистирола начинаются с 10 мм и увеличиваются с шагом в 1 см. Значит, необходимо использовать полистирол 40 мм. Данный расчет не учитывает давление почвы, поскольку СНиП не предусмотрен алгоритм расчета утеплителя для подземных конструкций.

Но можно быть уверенным, что толщины будет достаточно, поскольку расчет ведется с учетом высокой влажности внешней среды.

Забирка фундамента

Так именуют цокольное ограждение фундамента на столбах, необходимое, чтобы защитить пространство под зданием от погодных воздействий.

Создавая такое заграждение для утепления, применяют разные материалы, от которых зависит и выбор конструкции забирки. Это могут быть:

• древесина – доски, бруски, бревна;
• кирпичи, блоки, камни;
• листовые теплоизоляторы.

В процессе строительства забирки для утепления из дерева с размещением досок параллельно земле, между опорами вырывается траншея на глубину 20–40 см. Приблизительно на третью часть насыпается песок и мелкофракционный гравий.

На столбах крепятся бруски либо бревна с пазом, в которые вставляются доски толщиной 4–6 см. Нижняя из них устанавливается ребром на песчано-гравийную подушку. Внутренняя часть отсыпается керамзитом либо другим сыпучим теплоизолятором.

Вертикальное крепление досок предполагает, что в траншею, выкопанную и отсыпанную по предшествующему методу, помещают брус, а второй закрепляют на цоколе дома. Оба бруса должны иметь пазы, в которые вертикально устанавливают доски.

Чтобы возвести заграждение из кирпича или блока, также требуется траншея с подушкой, служащая основанием стенам забирки. Их толщина составляет 30 см.

На столбы устанавливают раму из металлопрофиля разного сечения. С внутренней стороны каркас обшивают листами пенопласта, пенополистирола либо иного изоляцией. Внешнюю сторону облицовывают профилированными металлическими листами. Зазор между ними и грунтом изнутри заполняют теплоизолятором.

Посмотрите видео:

Все методы монтажа забирки предусматривают устройство вентиляционных отверстий в противоположных стенах диаметром 10–15 см. Зимой их прикрывают заглушками.

Если утепление фундамента сделано правильно, опора выдержит любые температуры.

Для чего нужна теплоизоляция?

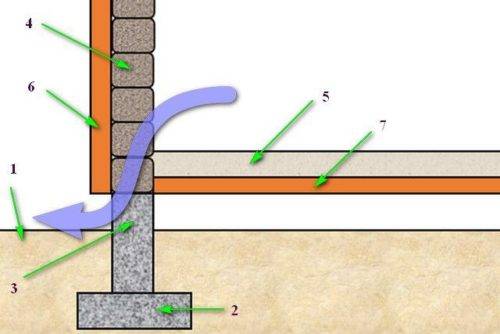

Чтобы понять, зачем нужно проводить утепление цокольной части фундамента, посмотрите на фото ниже. Там четко видно, как тепло покидает внутренние помещения именно через цоколь дома. И, как показывает практика, теплопотери через эту часть строения составляют 20 — 25% от общих тепловых потерь. То есть, это значительная часть, которую можно сократить или снизить до нуля.

Кто-то может возразить, что в такой ситуации утепление можно провести изнутри помещений здания. Но внутренняя теплоизоляция – это, если так можно выразиться, мина замедленного действия. Потому что любая стена, из любого материала и с любой толщиной – это в первую очередь промерзание насквозь, плюс переувлажнение. К чему это приводит, объяснять не надо. Вот почему специалисты по теплоизоляции всегда говорят о том, что внешнее утепление – это на 100% лучше, чем внутреннее.

Правда, по указанной картинке можно сделать вывод, что тепловая энергия из помещений может уходить на улицу через пол и нижнюю часть фундамента, расположенную в грунте. Подмечено правильно, поэтому при утеплении цоколя дома используют комбинированную теплоизоляционную технологию, когда кроме цокольной части утепляется и отмостка. То есть, получается своеобразный замок, который перекрывает движение тепла через фундаментную конструкцию. В дополнение можно отметить, что проведенное утепление пола – еще один шаг перекрыть утечку теплоты.

Но необходимо отметить, что снижение теплопотерь – не единственный аргумент проведения утепления цоколя частного дома. Есть еще один не менее важный – снизить или свести к нулю пучение грунта в зимний период. Почему так происходит? Да потому что под утепленным слоем отмостки и ниже цоколя грунт не промерзает. А это значит, он не будет подвергаться морозному пучению. Конечно, надо точно рассчитать толщину теплоизоляционного слоя, который будет зависеть от климатических условий региона, где сооружается здание.

Но и это еще не все.

1. Утепленный фундамент от подошвы до стены – это одинаковый по всей высоте температурный режим. А значит, будут полностью отсутствовать внутренние напряжения в железобетонном фундаменте, которые приводят к быстрому износу самой конструкции.
2. Выдерживается такой показатель, как морозостойкость. Его единица измерения – количество циклов заморозки и разморозки. К примеру, у бетона марки М 300 он равен 200. Но это не значит, что залитый этим бетоном фундамент прослужит 200 лет. Ведь в течение одного сезона температура может подниматься и опускать по несколько раз. Утепление цоколя и отмостки дает возможность вообще отойти от этого показателя и не брать его в расчет при закладке фундаментной конструкции.
3. Переувлажнение бетона – еще один критерий, который негативно сказывается на техническом состоянии сооружения. Поэтому перенос точки росы на внешнюю сторону утеплителя решает данную проблему раз и навсегда.

Как видите, за утепление цоколя снаружи много факторов. Поэтому рассмотрим эту строительную операцию подробнее.

Этапы утепления фундамента своими руками

Чтобы провести качественное утепление основания деревянного строения, нужно выполнить такие действия:

1. Выбрать грунт вокруг фундамента, если работа ведется после возведения дома.
2. Очистить поверхности от грязи, плесени и жировых отложений.
3. Удалить неустойчивые фрагменты, заделать щели и выбоины.
4. После просыхания материала обработать его грунтовкой глубокого проникновения или средством от коррозии.
5. Выполнить гидроизоляцию основания.
6. Закрепить утеплитель в соответствии со способом, рекомендованным производителем.
7. Если это требуется, нанести еще один слой гидроизоляции или внешней отделки.
