Укладка труб и их теплоизоляция
Установка и теплозащита труб осуществляется таким образом:
Сначала делается разметка участка под траншею.Далее роется канава. Если сечение труб составляет 11 сантиметров, то ее ширина должна быть 0,6 м, глубина — больше на 0.1 м, чем была запланирована. Помимо этого, канаву следует вырыть с наклоном от дома к септику в 2-3%.Запас глубины нужен для заполнения его амортизирующим слоем песка.
Он рассыпается по дну канавы. Толщина этого слоя должна быть 10-15 см. Песок следует увлажнить водой и тщательно уплотнить.После этого в траншею спускаются трубы, и соединяются друг с другом сопрягающими элементами.

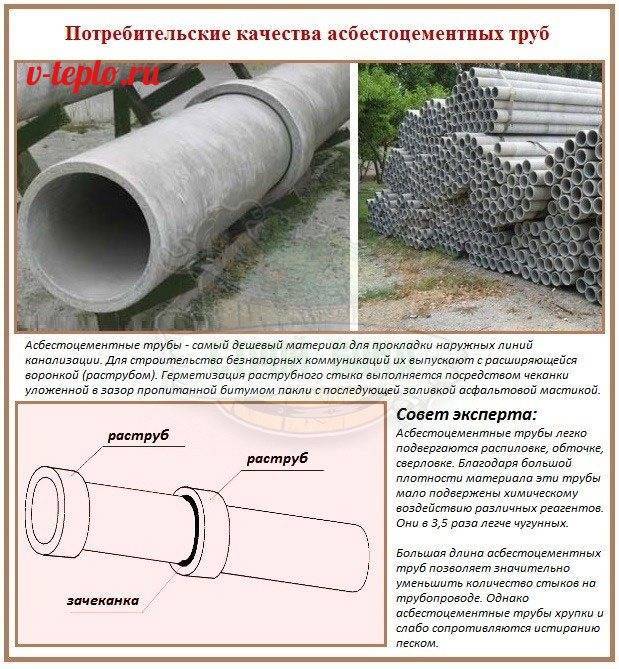

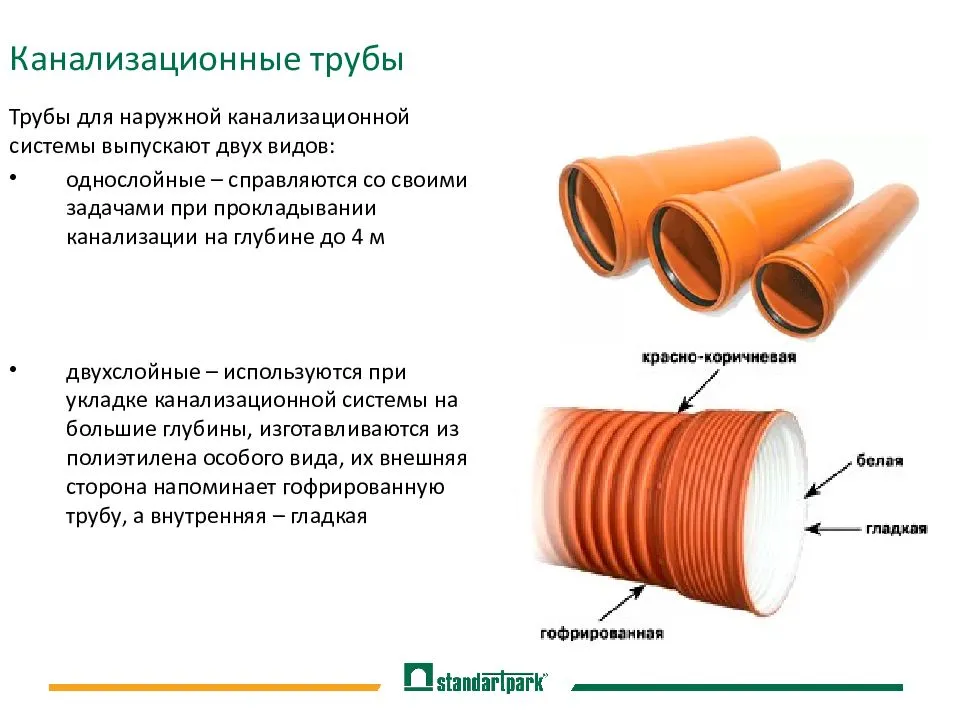

Обычно, при монтаже канализационных коммуникаций применяется раструбное соединение. Чтобы сопряжения были герметичными, применяются уплотняющие манжеты и силикон.После укладки труб на них надевается теплоизолирующий материал. Затем он фиксируется.

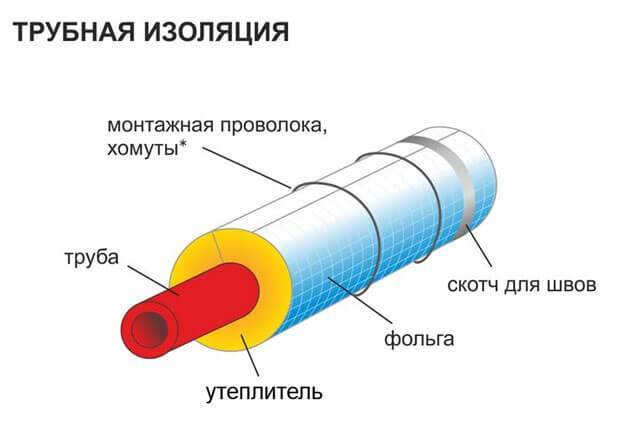

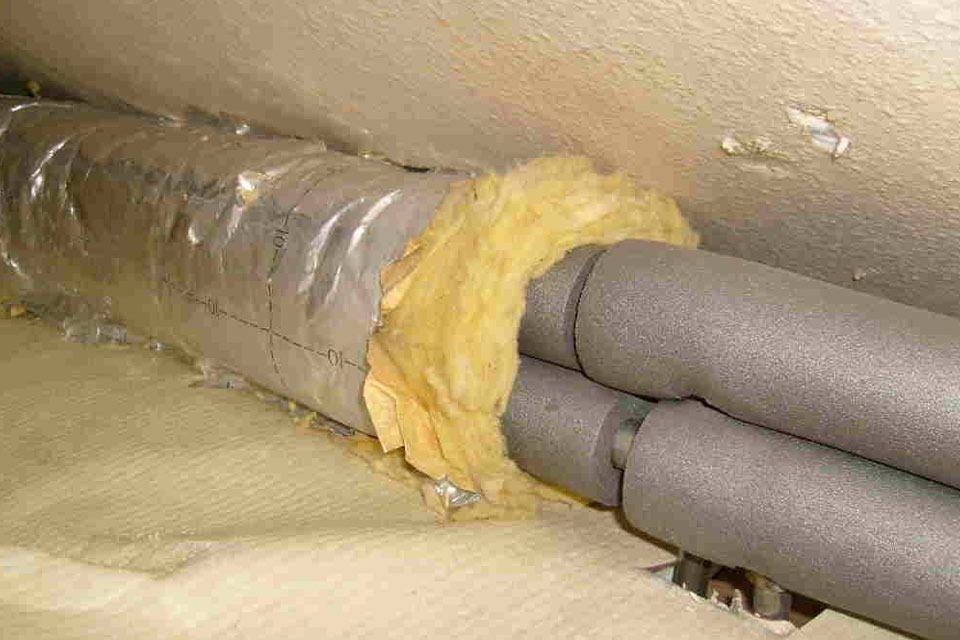

Теплоизолятор не должен смещаться на трубах. Поэтому его следует закреплять плотно. Желательно утеплитель обмотать строительным скотчем.
Такая фиксация гарантирует, что теплоизолятор не станет смещаться при морозном пучении почвы и ее весеннем оттаивании.После их утепления трубы засыпаются песком. Уплотнять его следует лишь по боковым сторонам коммуникаций. Сверху труб подсыпку трамбовать не следует, в этом случае можно повредить канализацию.Заключительная операция работ — обратная засыпка рва почвой.
Этапы утепления канализации в грунте
Первым делом готовится траншея. При этом глубина должна быть на 10 см больше запланированной, для создания амортизационной подушки из утрамбованного песка.
Сама система наружной канализации собирается на поверхности, и там же утепляется.
Но первоначально, стыки коммуникаций замазываются герметиком, дабы предотвратить появление зазоров. Далее укладываются гидроизоляционные материалы, но если на материале предусмотрена своя гидроизоляция, этого не потребуется. В противном случае имеет смысл применить полиэтиленовую плёнку или фольгу.
Далее наступает этап собственно теплоизоляции. Если используется керамзит, то в защите от сырости нуждаются не только трубы коммуникаций, но и сама траншея.
Скорлупу из пенопласта прилаживают на трубы и скрепляют алюминиевой лентой. Для закрепления технической ваты потребуется строительный скотч. Оба материала располагаются влагозащищённым слоем наружу.
При утеплении важно следить, чтобы материал был уложен максимально плотно. Это необходимо для того, чтобы избежать возможной деформации и повреждений из-за смещения грунта.. После того как всё сделано, система укладывается в траншею с предусмотренным уклоном
Обычно уклон составляет 1-2%. Чем меньше уклон, тем надёжнее должен быть материал изоляции. Труба засыпается защитным слоем песка, но уплотняется он только по бокам, над самой трубой этого делать не нужно, дабы не повредить самой трубе.
После того как всё сделано, система укладывается в траншею с предусмотренным уклоном. Обычно уклон составляет 1-2%. Чем меньше уклон, тем надёжнее должен быть материал изоляции. Труба засыпается защитным слоем песка, но уплотняется он только по бокам, над самой трубой этого делать не нужно, дабы не повредить самой трубе.
Последний этап – засыпка траншеи грунтом. Делать это лучше с запасом (создать холмик), так как грунт неизбежно осядет со временем.
Скомбинировав несколько видов утепления, можно добиться идеального результата. И хотя не все монтажники считают сложные процедуры утепления обязательными, лучше вложить средства на начальном этапе, чем тратить силы и деньги позже, бесконечно ремонтируя систему.
Сложное устройство теплоизоляции канализационных труб в земле выйдет дороже, но оправдает себя в будущем и гарантирует комфорт и спокойствие жильцам.
Жидкий утеплитель для труб
Теплоизоляция трубопроводов может проводиться с помощью специальной краски, которая создает энергосберегающий барьер толщиной в 1 мм. Способ нанесения: кисточкой, валиком или с помощью распылителя. После высыхания жидкий утеплитель для труб образует матовую поверхность, которая служит как тепловое зеркало, не впуская холод и не выпуская тепло.
Заслуживает внимания теплоизоляция для труб водоснабжения фирмы Корунд. Она хорошо защищает от замерзания и предотвращает образование влаги на поверхности:
- название модели: Корунд Классик;
- цена: 330 р./л.;
- характеристики: 1 мм материала = 5-7 слоев ваты;
- плюсы: сверхтонкий;
- минусы: высокая стоимость.
Другой вид жидкой изоляции, который выдерживает температуры от –60 до +600 градусов, это продукция Теплометт. Краска прослужит вам около 30 лет и поможет значительно сэкономить на отоплении:
- название модели: Теплометт Стандарт;
- цена: 310 р./л;
- характеристики: состоит из вакуумных микросфер, 1мм слоя заменяет 50 мм минеральной ваты;
- плюсы: наносится на поверхность любой формы;
- минусы: высокая стоимость.
Базовая композиция, которая подходит для самых разных сфер применения. После нанесения она плотно и надежно обволакивает поверхность:
- название модели: Астратек;
- цена: 410 р./л;
- характеристики: устойчивость к высоким температурам;
- плюсы: бесшовная поверхность, которая сохраняет тепло;
- минусы: высокая стоимость.

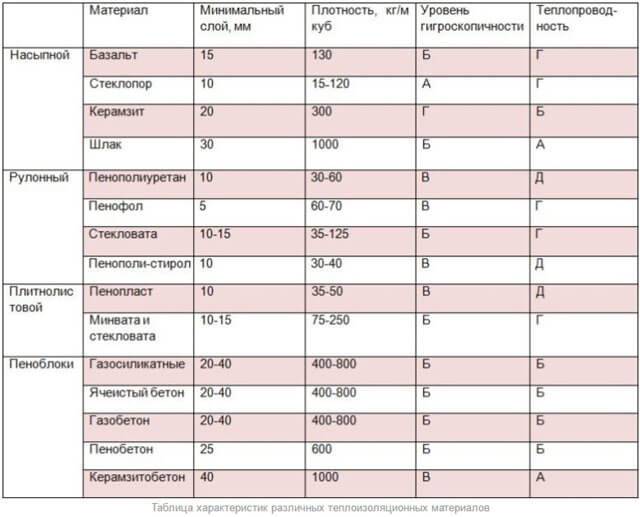

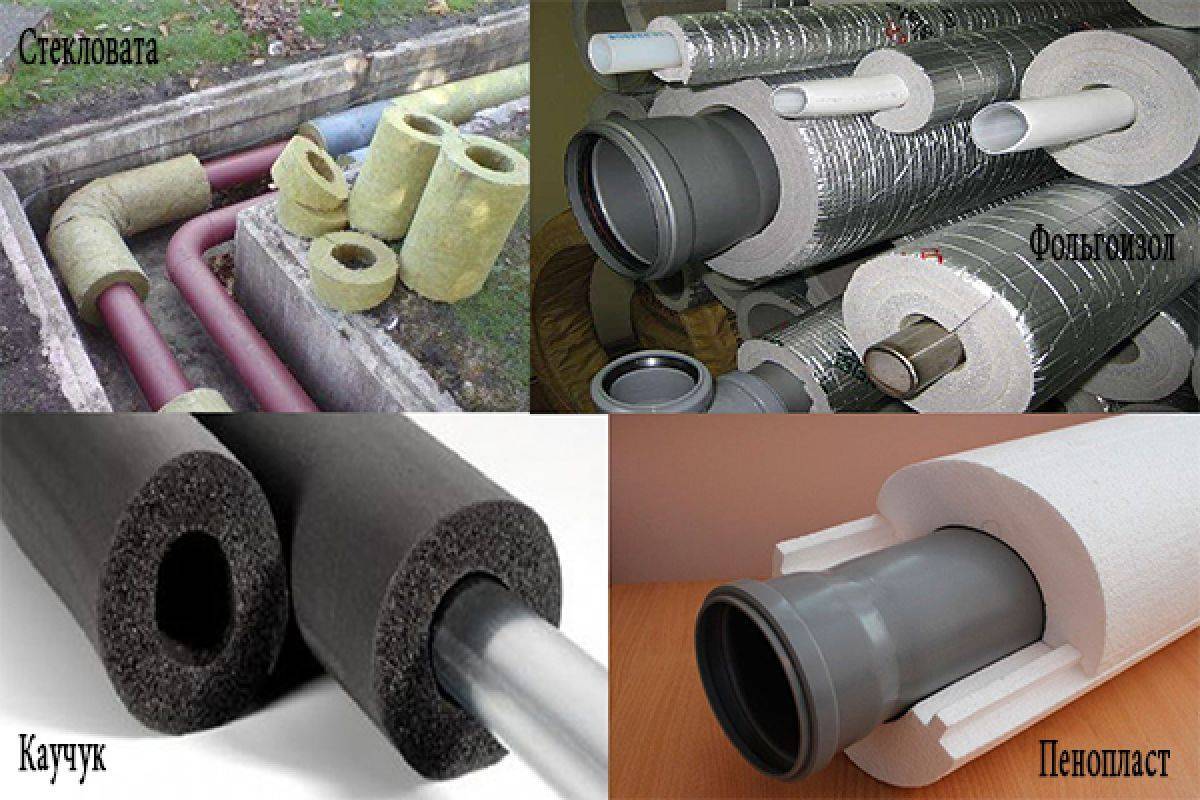

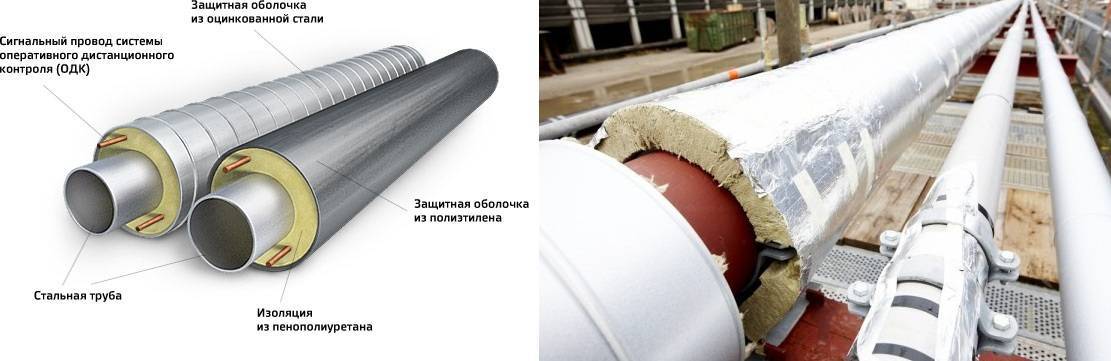

Выбор теплоизоляционного материала
Выбор того или иного утеплителя напрямую зависит от поставленной задачи, на ее основании определяются оптимальные характеристики материала. Для инженерных сетей квартиры или загородного дома достаточно оперировать следующими показателями:
- диаметром трубной арматуры;
- толщиной стенок;
- условиями эксплуатации;
- температурным режимом.
Определиться с типоразмерами наиболее распространенных термоизоляторов, можно воспользовавшись представленной ниже таблицей (Ду – обозначение условного прохода).
| Медь | Сталь | ПНД | d изоляции (внутренний) | |||||
| дюймы | Ду* (мм) | дюймы | Ду* (мм) | наружный d (мм) | d (мм) | Полиэтилен | Каучук | Минеральные гильзы |
| ¼ | 4 | 6 | ||||||
| 5/16 | 6 | 8 | ||||||
| 3/8 | 8 | 1/8 | 6 | 10,2 | 10 | 10 | ||
| ½ | 10 | 12 | 12 | 12 | ||||
| 5/8 | 10 | ¼ | 8 | 13,5 | 15 | 15 | ||
| ¾ | 15 | 3/8 | 10 | 17,2 | 16 | 18 | 18 | 18 |
| 20 | 20 | |||||||
| 7/8 | 20 | ½ | 15 | 21,3 | 22 | 22 | 21 | |
| 1 | 25 | 25 | 25 | 25 | ||||
| 1 1/8 | 25 | ¾ | 20 | 26,9 | 28 | 28 | 28 | |
| 30 | 32 | 32 | 32 | |||||
| 1 3/8 | 32 | 1 | 25 | 33,7 | 35 | 35 | 35 | |
| 38 | 40 | 40 | 38 | |||||
| 1 5/8 | 40 | 1 ¼ | 32 | 42,4 | 42 | 42 | 42 | |
| 44,5 | 45 | 45 | 45 | |||||
| 1 7/8 | 1 ½ | 40 | 48,2 | 48 | 48 | 48 | ||
| 50 | 50 | |||||||
| 2 1/8 | 50 | 54 | 54 | 54 | 57 | |||
| 57 | 57 | 57 | 57 | |||||
| 2 3/8 | 2 | 50 | 60,3 | 60 | 60 | 60 | ||
| 2 ½ | 63,5 | 63 | 64 | 64 | 64 | |||
| 70 | 70 | 70 | 70 | |||||
| 2 7/8 | 65 | 2 ½ | 65 | 76,1 | 75 | 76 | 76 | 76 |
| 3 ½ | 80 | 3 | 80 | 88,9 | 90 | 89 | 89 | 89 |
| 104 | 101,6/104,3 | 102 | ||||||
| 4 1/8 | 100 | 108 | 110 | 110 | 108 | 108 | ||
| 4 ½ | 100 | 4 | 100 | 114,3 | 114 | 114 | 114 | |
| 125 | 125 | 125 | ||||||
| 125 | 133 | 133 | 133 | 133 | ||||
| 5 ½ | 5 | 125 | 139,7 | 140 | 140 | 140 | ||
| 160 | 160 | 160 | 160 | 159 | ||||
| 219 | 219 | |||||||
| 273 | 273 |
1. Способы защиты труб от промерзания
Из предисловия к статье вы уже смогли представить во всех красках, чем чреваты последствия промерзания труб канализации. Поэтому мы больше не будем возвращаться к вопросу, действительно ли это нужно, а сразу рассмотрим непосредственно способы утепления. На практике действительно пригодными для использования методами являются:
Прокладка канализационных труб на глубину, которая превышает уровень промерзания грунта минимум на 10 см. Если данное условие выполнено, то утепление как таковое может и не потребоваться. Этот способ кажется простым в исполнении лишь на первый взгляд. Но давайте разберемся. Допустим, уровень промерзания в вашем регионе находится на глубине 1,5 метра. Значит, трубы должны быть закопаны минимум на 1,6 метра в землю. Учитывая, что для нормальной работоспособности, канализационные трубы должны иметь хотя бы минимальный уклон, глубина может увеличиться до 2-2,5 метров. Значит, септик (при его наличии) необходимо будет заглубить на 2,5-3 метра. Согласитесь, делать это самостоятельно будет очень тяжело физически и долго по времени. Только представьте, какой объем земляных работ вам предстоит выполнить. К тому же, если трубопровод будет проходить на такой глубине, ремонт его будет осложнен. Подведем итог. Такой метод утепления может быть реализован, если вы располагаете спецтехникой, которая значительно упростит и ускорит работы, а модель септика предусматривает возможность размещения на такой большой глубине;
Утепление теплоизолирующими материалами. Этот способ один из самых оптимальных. Благо разнообразие утеплительных материалов позволяет подобрать подходящий вам вариант, как по стоимости, так и в зависимости от материала исполнения канализационных труб. К тому же, изолировать трубы подобным способом вполне возможно самостоятельно, ведь монтаж крайне простой и не требует особых знаний
Единственное, на чем хотелось бы сосредоточить ваше внимание, это то, что подобные работы должны производиться непосредственно в момент прокладки трубопровода. Подробнее о видах утеплительных материалов мы расскажем в следующих пунктах;
Утепление с помощью греющего кабеля
Данный способ и данное изобретение человечества набирает все большую популярность. Это и не удивительно, ведь вложив единожды определенную (чаще всего немалую) сумму денег, вы получите систему, которая при правильной эксплуатации может прослужить вам не один десяток лет и окупит себя полностью. О том, какие виды греющего кабеля бывают, и рекомендации по его выбору вы можете найти в нашей статье, перейдя по этой ссылке. Монтаж нагревателя может производиться как наружным, так и внутренним способом, в зависимости от диаметра труб и состояния трубопровода. Даже залитую бетоном трубу можно утеплить с помощью греющего кабеля, поэтому обратите внимание на этот способ;
Комбинированный способ. Для пущего эффекта, или если вашей климатической зоне свойственны аномально низкие температуры, рационально скомбинировать несколько способ защиты, чтобы действительно добиться желаемого результат и не потратить силы и средства в пустую. Как вариант, заглубленные на достаточную величину трубы дополнительно засыпают керамзитом, или заключают в пенопластовую или другую скорлупу. При небольшой глубине прокладки трубопровода рационально использовать греющий кабель и дополнительную наружную изоляцию и т.д.
необходимость утепления
Работы по утеплению труб в частном доме
При описании многих утеплительных материалов было сказано, что установка их не занимает много времени и сил, и это действительно так.
Монтаж утепления проводится уже после установки основной части системы. Только перед этим нужно проверить правильность выполнения работ по соединению нескольких элементов. Для этого достаточно просто включить канализацию, дать ей немного поработать, а после просмотреть все швы на наличие течи. Если установить теплоизоляцию до такой проверки, то влага может заметно испортить материал, даже не дав ему поработать.
Во всем остальном теплоизоляция довольно проста и удобна. Достаточно лишь покрыть трубы материалом и закрепить его. Чаще всего делают это при помощи пластиковых хомутов, они справляются с этой задачей лучше всего. В некоторых случаях защитить нужно и сам теплоизоляционный материал. Здесь применяется гидроизоляционная пленка или лента.
Утепленные трубы для канализации можно закрывать почвой или облицовочными материалами. Это зависит от места их установки. Далее вы можете пользоваться системой, не беспокоясь о возможных неисправностях.
Способы утепления канализационных труб наружной канализации
Эффективные методы и технологии
1. Укладка канализационных труб в траншею
Данный способ предусматривает укладку труб канализации в земле ниже уровня промерзания грунта. Соответственно, трубопровод на такой глубине заложения не перемерзнет.
Рытье траншеи для укладки канализационной трубы под уклономУгол уклона канализационной трубы
Однако у этого способа есть существенные недостатки:
зимняя температура в некоторых регионах России настолько низкая, что грунт промерзает достаточно глубоко. К примеру, в средней полосе РФ глубина промерзания составляет 1,5-1,6 метров;
значительный объем земляных работ. Чтобы установить трубы на такой глубине необходимо изъять значительную часть почвы, а это трудоемкая задача;
сложно обеспечить нужный угол наклона трубы канализации. Технически обоснованный угол наклона составляет 10-12°. Обеспечить такой уклон на значительной глубине и существенной протяженности трубопровода сложно. Например, при отводе септика на 10 метров, верхняя часть канализационной трубы должна размещаться на глубине 1,6, а нижняя на глубине до 3 м.п.;
наружная теплоизоляция труб канализации. Места, где трубы поднимаются к поверхности земли, узлы соединения колодцев с коллектором, место входа канализационной трубы в дом, всё равно находятся выше уровня промерзания, а значит, требуют дополнительного утепления;
утепленная канализация затрудняет ремонт трубопровода при необходимости.
2. Подогрев канализационных труб электричеством
Под подогревом понимается обмотка трубы греющим кабелем достаточной мощности (около 20 Вт на м, цена – 15 у.е./м.п). С подогревом можно укладывать трубы на глубину до 0,5 метров. Кабель наматывается на трубу или укладывается вдоль нее. Способ укладки определяется мощностью кабеля, чем она выше, тем меньше шаг обмотки.
Купить и проложить греющий кабель для канализации самостоятельно не составит труда. Преимущество кабельного обогрева в том, что он позволяет не только поддерживать оптимальную температуру в трубопроводе, но и разморозить замерзшую систему. Такая возможность важна на даче, т.к. зачастую это жилье, которым пользуются не регулярно.
3. Утепление канализации теплоизоляционными материалами
Надежный способ с оптимальным уровнем затрат, а широкий выбор утеплителей позволяет подобрать приемлемый вариант с точки зрения монтажа и стоимости теплоизоляционного материала.
Примечание. Утеплитель не предназначен для обогрева канализационных труб, его задача снизить потери тепла. А значит, целесообразной является только теплоизоляция канализационных труб в земле, которые постоянно находятся в эксплуатации.

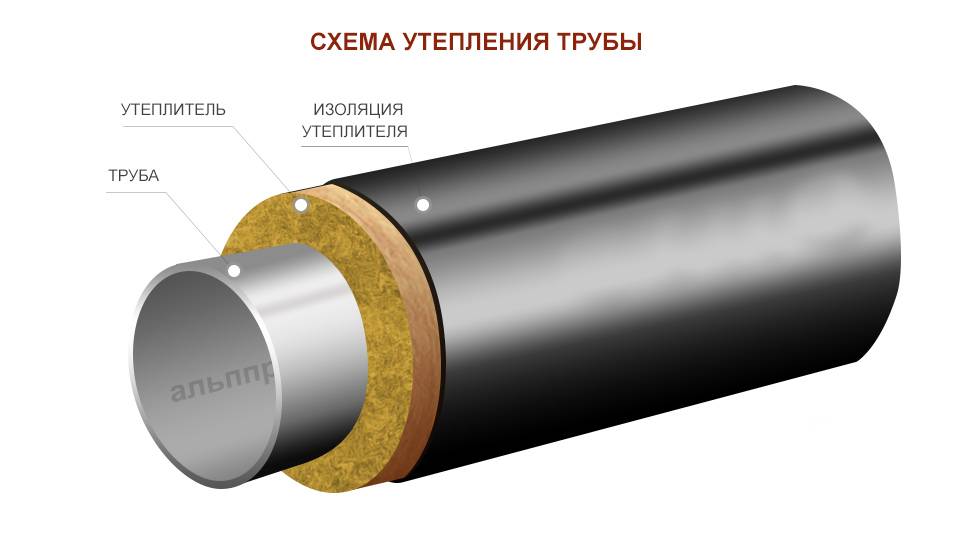

Теплоизоляция канализационных труб – оболочка из вспененного полиэтилена
Нужно ли утеплять канализацию?
Канализационные трубы, расположенные ниже уровня промерзания грунта, не нуждаются в утеплении, те, которые проложены выше, но в почве, уже требуется применение утеплителя.
Теплоизоляция необходима если:
- низкий уровень заглубления труб в грунте;
- наличие поворотов в трубах;
- незначительный угол наклона канализационного трубопровода;
- регулярное забивание трубы.
Что делать, если замерзла канализация, как разморозить трубу своими силами?
Процесс монтажа теплоизоляции
В качестве примера рассмотрим монтаж пенополистирольного утеплителя. Плюсами установки данной скорлупы являются простота и минимальные временные затраты. Также процесс монтажа не требует специальных знаний и навыков, поэтому может быть выполнен самостоятельно.
Установка утеплителя поэтапно:
- Половины скорлупы надеваются на трубы со смещением относительно друг друга для образования перехлеста. Что касается величины смещения, то допустимы пределы: нижний – 100 миллиметров, верхний – 200 миллиметров. Диаметр должен совпадать с диаметром трубы.
- Половины скорлупы предварительно скрепляются скотчем за исключением случаев, когда защитный материал используется на поверхности, тогда его крепление производится после завершения работ. Места соединения проклеиваются скотчем для обеспечения надежного примыкания скорлупы.
- Если требуется утепление углов, узлов, поворотов системы водоснабжения, рекомендуется использовать фасонные скорлупы. Последние выбираются по усмотрению домовладельца, поскольку к ним не предъявляются какие-либо особые требования.
- Соблюдая указанный алгоритм работы, прокладка утеплителя не займет много времени и будет надежной. Если по каким-то причинам требуется демонтировать теплоизоляцию водопроводной трубы, то также выполняются указанные действия, но в обратном порядке: в первую очередь снимается слой защиты, затем скотч и только после этого труба освобождается от скорлуп из пенопласта.
Процесс монтажа
Процедуру утепления канализации разберем на примере формы скорлупы, т.к. другие формы устанавливаются аналогично. Процесс же монтажа рулонных утеплителей понятен интуитивно – нарезать на отрезки и зафиксировать на трубопроводе.
Итак, последовательность следующая:
1. Половинки материала просто надеваются на утепляемый элемент. Устанавливаются они с нахлестом до 20 см.
2. Точки нахлеста фиксируются скотчем.
3. Соединение частей также происходит с помощью скотча.

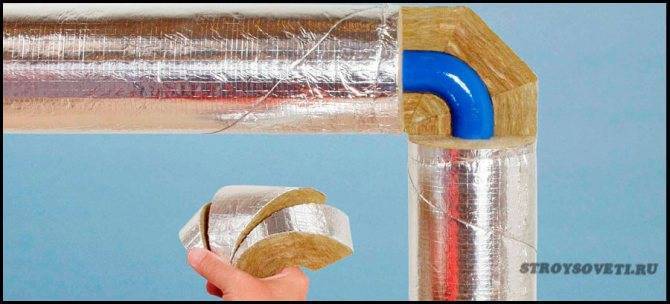

4. Чтобы утеплить угол канализационной трубы нужно подобрать соответствующую фасонную скорлупу.
5. В отдельных случаях можно использовать дополнительный внешний защитный слой.
Как защитить канализационные трубы от промерзания
- инженерный;
- с помощью утеплителя;
- активный.
Инженерный метод
Инженерный способ является наиболее простым решением вопроса о том, как утеплить трубы канализации на улице. Заключается он в следующем – трубы попросту прокладываются ниже уровня промерзания грунта. Как показывает практика, для этого их порой приходится прокладывать на глубину в 2 м и более. Для каждого региона в зависимости от климата глубина закладки будет своя. Реализуют данный метод следующим образом:
- На заданную глубину роют траншею под сливной трубопровод с уклоном в 1см на метр его длины. Глубину можно узнать из специальной таблицы для каждого региона.
- На дне вырытой траншеи делают песчаную подушку или подушку из мелкого гравия (размер зерен не более 20 мм), толщиной минимум в 10 см.
- Укладывают трубы.
- Засыпают их слоем песка или мелкого гравия. Слой должен располагаться над трубой на высоте не менее 20 см и быть тщательно утрамбованным.
- Заполняют траншею ранее вынутым грунтом.
Схема прокладки канализационной трубы ниже уровня промерзания
Метод теплоизоляции
Какой утеплитель применять – указано выше. Выбор материала зависит от многих факторов, среди которых, в первую очередь, следует выделить стоимость и теплоизоляционные свойства.
Итак, рассмотрим, как правильно утеплить канализационную трубу. Монтаж наружной сливной системы с использованием теплоизоляционного материала должен выполняться в следующей последовательности:
- Размечается место, где будет проходить траншея.
- Копается траншея, при этом ее ширина должна быть не менее 60 см, а глубина – соответствовать данным проекта с запасом в 5 – 10 см. Траншея обустраивается с обязательным уклоном (1см на 1 погонный метр) для обеспечения самотека.
- На дно траншеи засыпается песок или гравий толщиной не менее 10 см и трамбуется.
- Трубопровод собирается на поверхности рядом с траншеей.
- Уплотнитель и край трубы обязательно смазываются герметиком.

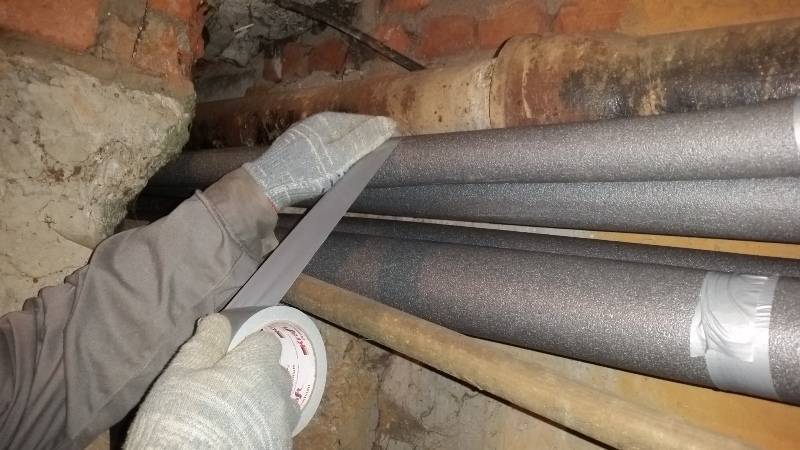

- Утеплитель надевается на трубу и фиксируется (обычно скотчем) для того, чтобы он не сдвигался.
- Труба опускается в траншею, засыпается слоем песка или гравия, после чего трамбуется.
- Далее окончательно засыпают траншею грунтом, при этом следят, чтобы он не содержал камней, битого стекла или твердого грунта.
Внутренняя канализация, как правило, не утепляется. Теплоизоляции подлежит только выход стояка на крышу дома, поскольку при резком перепаде температур он может просто лопнуть. Материалом для утепления стояка тоже может служить или минвата, или вспененный полистирол.
Теплоизолирующая скорлупа для труб наружной канализации
Активный способ
Наиболее затратным способом теплоизоляции является так называемое активное утепление. Заключается он в прокладке электронагревательных кабелей вдоль труб. Эти кабеля, нагреваясь, отдают тепло трубопроводу и не дают ему замерзнуть. Система нагрева регулируется температурным датчиком с подключенной к нему автоматикой. Как только температура вокруг внешней канализационной системы приближается к нулевой отметке, датчик срабатывает, и кабель нагревает трубопровод. При повышении температуры грунта система автоматически отключается.
Применяя активное утепление на практике, также потребуется устроить систему изоляции, т.к. греющий кабель будет греть землю, а не трубы. Данный метод довольно затратный как при внедрении, так и при эксплуатации, и не всем по карману.
Как утеплить сливную трубу, выходящую на улицу? Самый простой и дешевый метод – это пенопластовая скорлупа, которая ее хорошо утеплит. В быту же чаще используют стекловату, которой просто обматывают сливную трубу и обвязывают скотчем.

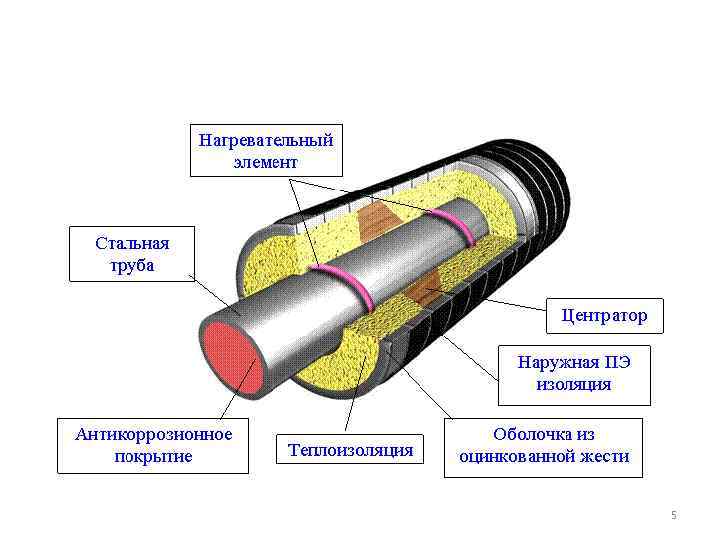

Схема обогрева канализационной трубы греющим кабелем
Канализационные трубы утепленные наружные прослужат дольше, если будет внедрен один из способов теплоизоляции, описанных выше. Кроме того, при прокладке системы рекомендуется использовать гладкие трубы, изготовленные из поливинилхлорида и полипропилена с поверхностью оранжевого цвета.
Способы утепления
Способы утепления коммуникаций в земле можно разделить на две группы: активные и пассивные. Пассивный способ – традиционное утепление, когда применяются теплоизоляционные материалы; активный – подогрев труб с помощью специальных электрических нагревательных кабелей.
Укладка канализационных труб в траншею
Самый простой способ утепления системы наружной канализации – укладка труб на нормативную глубину в траншею. Нормативными документами допускается прокладка системы канализации на расстоянии не выше 300 мм от уровня промерзания. Оптимальная глубина – на уровне промерзания в вашем регионе или ниже.
Утепление канализации теплоизоляционными материалами
Если сильно заглубить канализацию не удается, то трубам необходимо утепление с помощью теплоизоляционных материалов. Если этого не сделать, то зимой система перемерзнет и, возможно, разрушится. Ремонт системы в зимнее время практически невозможен.
Подогрев канализационных труб электричеством
Выпускаются специальные кабели для обогрева труб канализации. В системе, имеющей внутренний диаметр не менее 100 мм, греющий кабель можно проложить внутри. Можно проложить и снаружи – по прямой внизу трубы (или несколькими прямыми), волнообразно или по спирали. При подключении кабеля к сети необходимо предусмотреть установку автомата и устройства защитного отключения.
Кабели существуют двух видов: обычные нагревательные и саморегулирующиеся. В последние встроены датчики, отключающие участки провода при прогреве трубы до нужной температуры. Обычный кабель дешевле, саморегулирующийся – дороже, но зато экономит электроэнергию. Вообще утепление канализации таким образом потребует определенных затрат на электричество.
Перед прокладкой греющего кабеля проклеивается специальная алюминиевая лента, затем к ней фиксируется кабель при помощи скотча. Сверху труба с проводами покрывается теплоизоляцией.
Схема укладки электрического кабеля для обогрева канализационных труб
Схема устройства саморегулирующегося кабеля для подогрева труб
Какой способ лучше
Чем проще способ утепления, тем он надежнее. Если есть возможность – нужно проложить канализацию в траншее на нужной глубине. Для канализации этого будет достаточно.
Утепление скорлупами надежно защищают трубы от замерзания зимой. Монтаж несложен и не занимает много времени. Оборачивание вспененным полиэтиленом незначительно защищает трубы из-за небольшой толщины листов.
Утепление с помощью нагревающего кабеля в любом случае применяется вместе с утеплением скорлупами, поэтому чаще всего его рассматривают как дополнительный способ утепления:
- При неглубоком или поверхностном залегании труб канализации.
- Для подстраховки – на случай очень холодных зим.
Прокладка кабеля удорожает прокладку канализации, к тому же многие люди психологически не готовы к применению электрических систем (кажется, что пройдет пять лет, и кабель перегорит). Между тем нагревательные системы могут работать десятилетиями. Еще один минус такого утепления – расход электроэнергии, пусть не очень большой, зато постоянно 3-5 месяцев в году. Или регулируемая и более дорогая система с термодатчиками.
Выбор способа утепления зависит от глубины залегания труб канализации, глубины промерзания грунта, самых низких температур в данной местности. Оптимальный способ – с помощью готовых изделий из пенополистирола. Электрическое утепление применяют только при особой необходимости.
