Оптимальная толщина теплого водяного пола

Способы установки системы теплый пол

Для правильного функционирования этой отопительной системы важна четкая последовательность слоев так называемого “пирога” теплого пола.

Тепловой контур укладывается на предварительно тепло- и гидроизолированную поверхность, а сверху заливается или засыпается цементной стяжкой, поверх которой укладывается финишное напольное покрытие. Вышеперечисленные слои – оболочка пирога – обязательны в обоих случаях. Они защищают систему от внешних воздействий и повышают ее КПД.

Теплые полы отличное решение для благоустройства своего жилья. Температура пола напрямую зависит от длины труб теплого пола, спрятанных в стяжке. Труба в полу укладывается петлями. Фактически из количества петель и их длинны и складывается общая длина трубы. Понятно, чем длиннее труба в одинаковом объеме, тем теплее пол. В этой статье поговорим об ограничениях на длину одного контура теплого пола.

Приблизительные расчетные характеристики для труб диаметром 16 и 20 мм составляют: 80-100 и 100-120 метров соответственно. Эти данные приведены приблизительно для примерных расчетов. Давайте более детально рассмотрим процесс монтажа и заливки теплых полов.

Последствия превышения длины

Разберемся к каким последствиям может привести увеличение длины трубы теплого пола. Одна из причин — это увеличение гидравлического сопротивления, которая создаст дополнительную нагрузку на гидравлический насос в результате которой он может выйти из строя или же просто может не справится с возложенной на него задачей. Расчет сопротивления состоит из многих параметров. Условий, параметров укладки. Материала применяемых труб. Вот три основных: длина петли, количество изгибов и тепловая нагрузка на нее.

Стоит заметить, что тепловая нагрузка с увеличением петли растет. Также увеличивается и скорость потока и гидравлическое сопротивление. По скорости потока есть ограничения. Он не должен превышать 0.5 м/с. Если мы превысим это значение могут возникнуть различные шумовые эффекты в системе трубопровода. Так же увеличивается основной параметр, ради которого и делается этот расчет. Гидравлическое сопротивление нашей системы. На него тоже есть ограничения. Они составляют 30-40 кП на одну петлю.

Следующая причина состоит в том, что при увеличении длинны трубы теплого пола возрастает давление на стенки трубы, вызывающие удлинение этого участка при нагревании. Трубе находящейся в стяжке некуда деваться. И она начнет сужаться в самом слабом месте. Сужение может вызвать перекрытие потока в теплоносителе. У труб, изготовленных из различного материала, разный коэффициент расширения. Например, у полимерных труб коэффициент расширения очень высок. Все эти параметры необходимо учитывать при монтаже теплого пола.

Поэтому заливать стяжку теплого пола необходимо с опрессованными трубами. Опрессовать лучше воздухом с давлением примерно в 4 бара. Таким образом, когда Вы заполните систему водой и начнете ее нагревать, трубе в стяжке будет где расширяться.

Оптимальная длина трубы

Учитывая все выше перечисленные причины с учетом поправок на линейное расширение материала труб возьмем за основу максимальную длину труб теплого пола на один контур:

Какая длина трубы теплого пола будет оптимальной? Давайте выясним оптимальную длину трубы теплого пола и какие могут быть последствия, если контур получится большей длины. Все в нашей статье

Какой теплый пол выбрать для частного дома и квартиры?

Подбор системы подогрева полов осуществляется с учетом таких факторов, как:

размер помещения, в частности, площадь пола и высота;

вид отопления. Будет ли система теплый пол основным источником обогрева или дополнительным, окажет существенное влияние на ее мощность.

На что обратить внимание при выборе теплого пола

обстановка в помещении. Все системы теплых полов, кроме инфракрасного стержневого очень чувствительны к перегреву, а значит, они не могут монтироваться под мебель и тяжелые бытовые приборы. Минимальная высотность составляет 350 мм. Зачастую это приводит к тому, что одна часть пола существенно теплее, чем другая. Неравномерный прогрев (перепады температуры) негативно сказываются на деревянном напольном покрытии (доска пола, массивная доска, паркет);

высота стен. Следует учитывать, что некоторые системы теплый пол монтируются исключительно в стяжку. Это утверждение справедливо для водяного теплого пола, стержневого и электрического с нагревательным кабелем или матами. Чем выше высота нагревательного элемента (диаметра труб или сечения кабеля) тем толще будет стяжка. Если высота стен не позволяет поднять пол на 70-100 мм, то нужно рассматривать пленочные теплые полы;

ремонтопригодность системы. Стяжка основательно закрывает доступ к элементам системы, что создает дополнительные проблемы в случае неисправности, т.е. не получится быстро отремонтировать. Даже выявить место поломки без демонтажа пола проблематично;

скорость работы. Под скоростью работы понимается выполнение всех видов работ: начиная с проектирования и заканчивая чистовой отделкой поверхности. Несмотря на то, что стержневой пол монтируется в течение нескольких часов, его не рекомендуется включать до полного высыхания стяжки, а некоторые производители (например, Калео) устанавливают ограничение в 28 дней. Водяной пол монтируется также достаточно долго, что связано, со спецификой разводки труб и также требуется полное застывание стяжки. Оптимальным вариантом с точки зрения «эксплуатация сразу после монтажа» будет пленочный инфракрасный теплый пол.

вид чистового напольного покрытия. Во многом окончательный выбор определяется ответом на вопрос, какой теплый пол лучше под плитку, или какой теплый пол лучше под ламинат. Ведь в одном случае требуется применение клея, а не все системы пригодны для этого, а в другом – нужно учитывать склонность древесины к деформациям и наличие вредных веществ в составах материалов (возможно выделение, например, формальдегида, при нагреве).

Как видим, есть много факторов, которые оказывают влияние на окончательный выбор системы теплый пол, максимально полный учет которых, поможет сделать правильный выбор.

Оптимальная температура теплоносителя в зависимости от покрытия

Водяная греющая система чаще монтируется в бетонную стяжку, а у неё высокая степень нагрева. Если стяжка толстая, то поверхность пола будет прогреваться хуже. Кроме того, разный напольный материал имеет различную степень теплопроводности.

Если гидропол находится под плиткой, то допустимое значение + 33. При укладке ковролина максимальный нагрев теплоносителя +27 градусов. При использовании линолеума не рекомендован перегрев, и температура не должна превышать более + 26°С .

В любом случаи необходимо выбирать материал, который предназначен для греющих систем, иначе возможно выделение токсичных веществ.

Минимальная толщина стяжки

При определении минимальной толщины стяжки над трубой теплого пола лучше всего брать за основу Санитарные Нормы и Правила. Именно в этом документе обозначено, что при использовании металлоцементного состава толщина стяжки над трубами отопления не должна превышать 2 сантиметров. Минимальная толщина классического цементного раствора над трубными коммуникациями, которые располагаются внутри пола, должна быть не меньше 4 см.  Добавляя к этим значениям  диаметр трубных изделий, получаем высоту 6-7 см. Это значение считается наиболее оптимальным и соответствующим требованиям СНиП. Поэтому профессиональные мастера делают чистовую стяжку над трубами водяного пола именно такой высоты.

Современные мастера делают стяжку из самовыравнивающихся растворов, которые характеризуются повышенной прочностью. Применение таких материалов позволяет делать стяжку минимальной толщины, слегка покрывающую трубные коммуникации. Однако в этом случае в качестве финишного напольного покрытия рекомендуется использовать кафельную плитку. С этим материалом, уложенным на плиточный клей, поверхность приобретает особую прочность, несмотря на минимальную толщину стяжки теплого водяного пола под плитку.

Что касается электрического теплого пола, то здесь ведутся совсем другие расчеты. Дело в том, что прочность греющего кабеля намного выше, чем аналогичная характеристика трубок водяного пола. Следовательно, верхнему слою стяжки в большей степени отводится функция передачи тепла, чем защиты от механических нагрузок и повреждений. Кроме этого в качестве финишного напольного покрытия для теплого пола, работающего на основе электрического кабеля или нагревательных матов, чаще всего используется плитка. В результате получается, что минимальная стяжка электрического теплого пола составляет 1,5 см.

Подсчёт толщины слоёв тёплого пола

Необходимо будет проверить, чтобы все системы тёплого пола при укладке были укрыты бетоном

Имя на руках перечисленные цифры, можно будет вычислить толщину всего пола, при этом стоит иметь в виду, что «пирог» в любом случае должен иметь толщину не менее 140 мм, считая от верха цоколя и до поверхности черновой стяжки. Необходимо также будет сделать поправку на толщину гравийной «подушки» и перекрытие первого этажа.

Стоит учесть и предназначение того или иного помещения, например, та же стяжка в жилых помещениях не должна превышать 100 мм, что касается складов, торговых павильонов, а также автоцентров, то она там не должна превышать более 200  мм. Если же вам нужно будет обогреть авиационный ангар, там уже потребуется стяжка в 300  мм.

В обязательном порядке необходимо будет проверить, чтобы все системы тёплого пола при укладке были укрыты бетоном. Для этого минимальная толщина стяжки должна равняться 65 мм. Нужно обязательно помнить о том, что от обычной стяжки стяжка тёплого водяного пола отличается наличием в них деформационных швов.

Другими пунктами обязательной проверки систем теплого пола перед началом эксплуатации являются:

Выбор материалов для стяжки должен производится ответственно

  • проверка работоспособности перед укладкой стяжки трубопровода;
  • проверка трубопровода на гидравлическую плотность;
  • проверка теплоотражающего слоя, положенного под систему трубопровода с целью избежать потерь.

Для того чтобы стяжка была качественной, выбор материалов для неё должен производится ответственно, только в этом случае тёплый пол будет долго и эффективно работать. При этом нужно не переборщить с его толщиной, чтобы тепло могло нормально функционировать в помещении.

В том случае, когда описываемая система отопления будет работать в нежилом помещении, нужно обращать особое внимание на прочность покрытия тёплого пола. С этой целью необходимо в обязательном порядке выполнять процедуру армирования

Именно армировочная сетка поможет вам выполнить пол прочным и одновременно высокофункциональным.

Размеры инфракрасной пленки

Инфракрасный плёночный пол — это секции, состоящие из графитовых полос, перпендикулярно соединённых с  медно-серебряными проводниками. Секция размещается в специальной пленке из полиэстера толщиной около 0,4 мм.

В отличие от кабельного нагревателя, в плёночном отсутствует возможность изменять размеры, тем самым увеличить или уменьшать удельную мощность/м2. Расчет сводится к определению количества пленки, нужной для покрытия заданной площади, подбирая необходимые размеры рулона. Ширина варьируется от 50 до 100 см, а длина от 1 до 20 м.

Например, выбираем удельную мощность (130 — 230 Вт/м2). Затем — нужную ширину инфракрасной пленки. Смотрим, с какой площадью обогрева теплые полы есть в продаже (1 — 15 м2).

Предыдущая
Теплый полСистемы теплых полов и основные принципы их устройства
Следующая
Теплый полСравни, какое отопление лучше: теплый пол или батареи?

Как залить «мокрой» стяжкой

Если в раствор добавляют много воды, то получают «мокрую» стяжку. Раствор будет пластичным.

Соотношения компонентов следующие:

  • При укладке тёплых полов в сухом жилом помещении подойдёт раствор М200 с использованием цемента М500. Потребуется 1 часть цемента, 3 части песка и 1-1,4 части воды.
  • При укладке тёплых полов во влажном помещении (в санузле) нужен раствор М200 на основе цемента М400. Берут 1 часть цемента, 2,5 части песка и 1-1,4 части воды.
  • В реальности объём жидкости зависит от уровня влажности песка и количества пыли в нём. В связи с этим воду добавляют постепенно, перемешивают и контролируют пластичность. В итоге должна получиться смесь, похожая на густую сметану.
  • Раствор разравнивают между трубами, трамбуют, убирая воздушные пузырьки.

Процесс разравнивания смеси облегчает длинное правило и предварительно расставленные маяки. Углубления заполняют смесью и вновь выравнивают.

Выполняют стяжку из отсева таким же образом. Но всё делается более тщательно, трудозатрат понадобится больше. Достоинство «мокрого»способа — пластичность раствора, который легко разравнивать правилом.

Укладка теплого пола

Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов

Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой

Укладка кабеля

Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.

На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.

Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.

Укладка кабельного теплого пола с отступами

Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.

Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.

Укладка нагревательного мата

Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.

Разворот нагревательного мата при укладке

Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.

Укладка стержневого пола

Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.

Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.

Стержневой теплый пол

После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.

Общая толщина готового чернового пола

Рекомендуемая толщина каждого из слоёв, составляющих пирог тёплого водяного пола. Порядок расположения каждой из прослоек изображен на схеме ниже:

Черновой пол обязательно должен быть ровным и прочным. Толщина каждого слоя, размещённого поверх чернового пола, по порядку снизу вверх будет следующей.

Слой утеплителя толщиной 30-90 мм из волокнистых полистирольных жестких плит. Они должны быть достаточно прочными, для удержания высокой нагрузки последующих слоёв, и поэтому плотность материала выбирается не менее 35 кг/м³. Толщина варьируется в зависимости от того, насколько холодное подпольное пространство. Если внизу под полом отапливаемое помещение, то достаточно будет слоя 30 мм, а если пол укладывается на цокольном этаже частного дома, то здесь лучше размещать прослойку утеплителя толщиной не менее 90 мм.

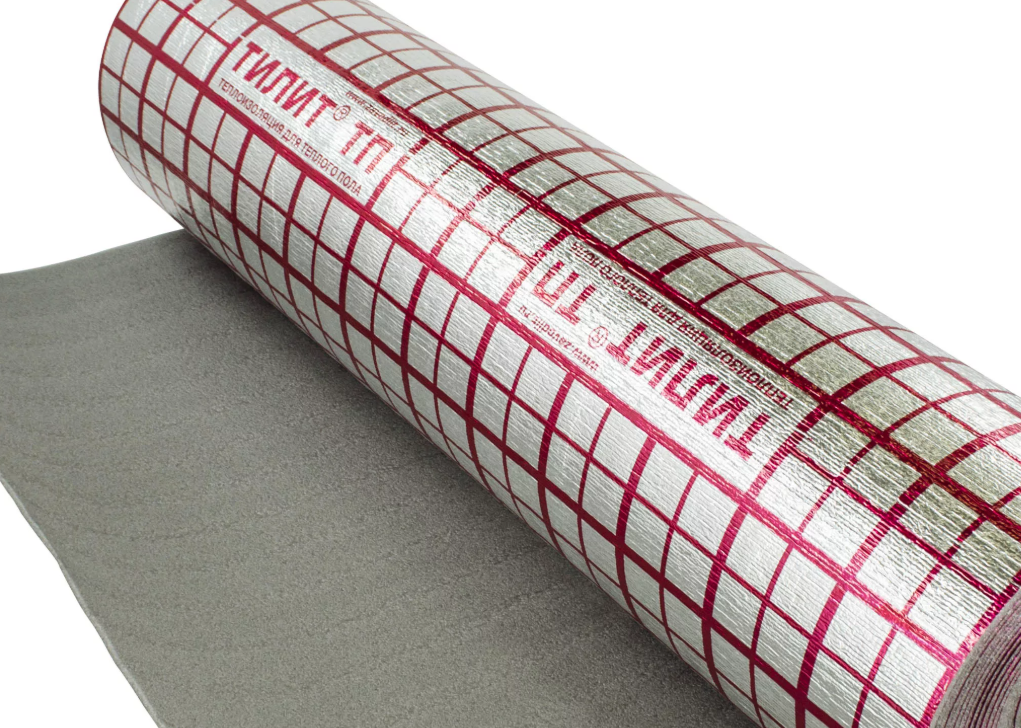

Поверх теплоизоляции укладывается мультифольга толщиной 3 мм. Её основная функция — это гидроизоляция следующих слоёв пола. В случае, если слой гидроизоляции уже был уложен на черновой бетонны пол, укладка мультифольги не требуется.

Арматурная сетка 100х100х4 мм или 150х150х4 мм выполняет функцию увеличения прочности стяжки, которая при армировании становится более устойчивой к нагрузкам на растяжение. Для удобства укладки труб согласно схеме, они могут быть зафиксированы в нужных точках на этой сетке.

Труба укладывается согласно одной из схем, изображенных ниже. Эти схемы называются «змеевик» и «спираль». Первая является классической и подходит для любых помещений, а вторая не рекомендована к использованию на деревянных полах и в наибольшей степени эффективна для помещений, требующих особенно интенсивного отопления. Допустимое расстояние между трубами — от 10 до 30 см. Наличие стыков внутри пола недопустимо, труба укладывается цельным куском, концы которого входят в коллектор. Толщина слоя в среднем 20 мм.

Прежде чем перейти к стяжке, нужно сказать о демпферной ленте. Её предварительно укладывают по периметру стен для того, чтобы избежать создания ненужных напряжений на стены. Дело в том, что бетонная стяжка при нагреве от тепла трубы будет расширяться и создавать давление на стены, а чтобы этого не допустить она по периметру должна быть ограждена специальным «пружинящим» материалом. Минимальная толщина такой ленты — 5 мм, оптимальная — 10 мм.

В итоге, учитывая все описанные требования к обустройству стяжки водяного тёплого пола, толщина всех слоёв и отдельно бетонной стяжки будут такими:

  1. Весь пол — 80-135 мм с учётом слоя теплоизоляции и толщины бетонного слоя
  2. Толщина стяжки — 50-65 мм, в зависимости от выбранной высоты слоя над поверхностью труб.

Какую температуру ставить на котле для оптимального нагрева теплоносителя

Котёл — устройство, где происходит нагрев воды. Котлы бывают газовые, электрические или работающие за счёт сгорания твёрдого топлива.

Температурный режим зависит от времени года (погодных условий) и качества утепления дома. Поэтому, подбирать показатели, которые нужно выставлять на котле рекомендуется индивидуально, но отталкиваясь от установленных значений:

  • 40 градусов — экономически не оправданный режим. Если используется газовый котёл, то при таком режиме нагрев теплоносителя может не достигать заданного уровня. Из-за этого не будет происходить отключение нагрева и насоса, а это увеличит расходы топлива. Кроме того, из-за перебоев с энергией нагретая до такого уровня вода быстро остынет, и в комнате будет холодно.
  • 50 градусов — при установке такого показателя расход ресурса низкий. Но при этом, насос работает дольше, что увеличивает расход электричества. Однако, при перебоях с электричеством, нагретый до такого уровня теплоноситель держит дольше тепло в полу.
  • 60 — наиболее экономичный режим, но это возможный нагрев для ТП. Обогрев осуществляется лучше, и котёл будет потреблять в сумме ресурса меньше.
  • 70 и выше — данный режим устанавливается только при совмещённом отоплении (радиаторы и тёплый пол). Так как для напольного отопления допустим нагрев воды +55 градусов, то требуется установка смесительного узла.

Не рекомендовано устанавливать на датчике котла показатель выше 70, так как для обогрева жилья, при использовании радиаторов и тёплого пола этого вполне достаточно.

Выполняем поэтапно своими руками

Обустройство тёплого пола начинают с планирования: составления проекта и сметы. Самостоятельные расчёты количества материалов будут приблизительными, потому стоит покупать их с небольшим запасом. Начинают проект с составления схемы расположения нагревательных элементов. Для этого удобно воспользоваться миллиметровкой, на которую в масштабе нанесен контур помещения.

Между греющими элементами делают промежутки 10-20 см. Большее расстояние допустимо при условии качественной теплоизоляции дома. Если теплопотери большие, промежутки должны быть минимальными. Возможна раскладка нагревателей с переменным шагом: около холодных стен выдерживать 10 см, около тёплых — 20 см.

Выбор нагревателей

Производители теплового оборудования предлагают 2 группы нагревателей для пола: водяные и электрические. Их применяемость рассматривают индивидуально. Водяные контуры организуют с помощью металлопластиковых труб длиной до 100 м. Для обеспечения работы в них устанавливают насосы, трёхходовые смесители, программаторы. Если площадь помещения превышает 15 м², делают несколько контуров.

Электрические нагреватели более просты в монтаже, они позволяют дёшево и быстро смонтировать всю систему. Для монтажа доступны греющие кабели или маты. Они имеют небольшие размеры, благодаря чему владельцу квартиры можно обойтись без заливки чистовой стяжки. Это особенно актуально для деревянных полов, когда нагреватели укладывают непосредственно под напольное покрытие.

Теплоизоляция

Материал, удерживающий тепло — обязательный компонент такой системы отопления. Он служит для предотвращения теплопотерь через перекрытия. В качестве основной теплоизоляции используют вспененный полистирол плотностью 25-35 кг/м³. Материал с меньшими показателями не сможет выдержать вес стяжки. Толщиной плиты полистирола должны быть не меньше 5 см. Если их укладывают на грунт или внизу неотапливаемое помещение, желательно увеличить этот параметр до 10 см. Чтобы снизить теплопотери, поверх основной изоляции укладывают отражающий экран. Это может быть пенофол или простая пищевая фольга. Однако металлизированное покрытие необходимо защитить от агрессивного воздействия бетонного раствора, закрыв полиэтиленовой плёнкой.

Установка нагревательных элементов

Сверху на теплоизоляцию укладывают нагреватели. Раскладку труб, греющего кабеля или матов осуществляют в соответствии с составленной схемой. Нагревательные элементы фиксируют с помощью специальных пластиковых креплений. Кроме того, можно использовать профилированный полистирол. Материал имеет канавки или выступы, позволяющие аккуратно разложить и зафиксировать трубы или кабель.

Заливка тёплого пола

После монтажа и испытания нагревателей приступают к заливке чистовой стяжки. Если используют водяную систему, в ней поддерживают давление 0,3 МПа до полного высыхания бетона. Для приготовления раствора не используют песок — у него низкая теплопроводность, что снижает эффективность обогрева. Бетонную смесь готовят из нескольких компонентов:

  • цемента марки не ниже 400;
  • гранитного щебня (крупностью от 5 до 20 мм);
  • мелкого гранитного отсева (размером до 5 мм);
  • воды;
  • пластификатора.

Раствор равномерно распределяют по полу, формируя слой толщиной 5-10 см. Если размер комнаты больше 30 м² или она слишком вытянута, делают температурные швы с интервалами 10 м. Затвердевает бетон в течение 12 часов, а максимальную прочность наберёт только через месяц. В это время включать отопление нельзя, чтобы стяжка не полопалась. После выдержки активируют нагрев постепенно, повышая температуру на 5°C каждые 24 часа.

Напольное покрытие

На поверхность бетона можно смело укладывать финальное покрытие. Керамическую плитку кладут на специальный клей, предназначенный для тёплых полов

Отдельное внимание уделяют температурным швам: если плитка попадает на него, приклеивают только один край, второй фиксируют силиконом. Такое решение позволит нивелировать деформации, возникающие во время температурного расширения

https://youtube.com/watch?v=mNgjsQy93zg

Зная все нюансы заливки тёплого пола, можно с успехом выполнить ремонт самостоятельно. Владелец недвижимости заплатит только за расходные материалы, цена которых не слишком высока, и сможет сэкономить на услугах профессиональных монтажников.

Назначение стяжки

Стяжка теплого водяного пола предназначена для выполнения следующих функций:

  • Защита нагревательных элементов от механического воздействия.
  • Передача тепла и его равномерное распределение по поверхности.

Чтобы выполнить первую задачу, необходимо сделать достаточно толстую стяжку, а для эффективного обогрева требуется минимальная стяжка для водяного теплого пола. Другими словами, для выполнения обоих функций требуется подобрать оптимальный вариант.

При определении толщины стяжки над трубой водяного теплого пола следует учитывать несколько факторов:

  • Какой материал будет использоваться в качестве финишного напольного покрытия (ламинат, паркет или плитка).
  • Диаметр нагревательных трубок.
  • Для какой цели монтируется теплый пол (основной или дополнительный обогрев).
  • Величина предполагаемой нагрузки на стяжку.

Как производится расчет длины трубы

Традиционно при расчетах принимают, что 5 м трубы достаточно для отопления 1 м² пола (см. табличку выше). Номинальное расстояние при этом будет равно 200 мм. Исходя из этого соотношения можно рассчитать номинальную протяженность всего трубопровода: умножить полную площадь комнаты на 5 и округлить в большую сторону.

Для угловых комнат с одним окном лучше увеличить эту длину на 20% (на 1,2), с двумя окнами – на 30% (на 1,3). Для северных районов Российской Федерации необходимо умножить получившуюся длину еще на 20% (на 1,2).

Например, для угловой комнаты площадью 20 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:

В данном расчете используется полная площадь комнаты без вычета площади крупных предметов мебели. Так делается потому, что воздух над диванами (и даже шкафами) также необходимо отапливать, часть тепла расходуется на нагрев самой мебели. Если рассчитать по уменьшенной площади, в комнате будет прохладно, а в маленькой заставленной мебелью комнате может быть попросту холодно.

Определение максимальной длины одного контура

Максимальная длина одного контура ни при каких условиях не должна превышать 100 м – иначе насос просто не продавит теплоноситель в контур. Да и стометровый контур лучше разделить на два – отопление улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура при помощи трехходового клапана в коллекторном узле.

Минимальные показатели

По общепризнанным стандартам есть минимальные показатели толщины стяжки над системой теплого пола водяного типа. Согласно им, в случае применения самовыравнивающихся смесей, как говорилось ранее, стяжка должна быть минимум 20 мм. Но если же в работе готовится раствор из песка и цемента, то, как минимум 40-50 мм. В последнем случае это касается заливки без дополнительного слоя армирования. Если сделать ее меньшей, то эти параметры, то вряд ли получится достичь эффективности работы системы, а также получить желаемые характеристики.

Есть несколько случаев, при которых можно думать о минимальных значениях уровня стяжки над теплым полом. В обязательном порядке должен быть устроен черновой пол, который выравнивал основание до горизонтального положения. Все существенные неровности таким образом устранены и остается лишь создать слой над контуром теплого пола. Кроме этого во всей конструкции не должно быть никаких элементов армирования. Это лишь увеличит общий слой заливки. Вместо арматуры есть современное средство для придания раствору прочности и текучести – фиброволокно

Оно обладает большим количеством положительных качеств, на которые стоит обратить внимание

Если при этом в помещении в последующем при эксплуатации будут создаваться существенные нагрузки на основание пола, то минимальные значения толщины стяжки должны уйти в сторону. Такими помещениями могут считаться коридоры, ванные, туалеты, кухни, любые технические помещения.

Строительные нормы и правила утверждают, что трубы теплого пола будут наиболее эффективно передавать тепло внутрь помещения при наличии стяжки в 65 мм вместе с напольным покрытием.

Выводы

Расчёт водяного теплого пола всегда носит примерный характер, но это не значит, что его не стоит проводить, и уж, тем более, не учитывать полученные данные. В конце концов, они точно отражают как конфигурацию помещения, схему прокладки труб, так и характеристики этой прокладки.

А это уже параметры, которые рекомендуется соблюдать как можно точнее. Расчёты позволят вам «почувствовать» свою задумку с отоплением пола и, возможно, понять целесообразность его применения. Будет время всё внимательно обдумать, и это ещё один положительный фактор проведения расчётов.

Укладка значительно упрощается, если производится на специальные маты с фиксирующими выступами – они же служат одновременно и гидроизоляцией
