Правильный выбор труб для теплого водяного пола

Расчет количества труб для теплого пола

Чтобы рассчитать необходимое количество труб для теплого пола, необходимо сначала продумать и нарисовать схему укладки труб. При этом нужно учесть, в каких зонах помещения необходим более интенсивный обогрев.

Интенсивность прогрева поверхности зависит от шага укладки трубы. Минимальный шаг составляет 100 мм. Трубы с таким шагом целесообразно укладывать на участках, требующих большего обогрева, например, рядом с наружными стенами.



Максимальный шаг – не более 300 мм. Так же нужно учитывать, на каких участках будет стоять крупногабаритная мебель. Под этими участками прокладывать теплый пол не нужно.

После того, как схема начерчена, можно рассчитать общую длину трубы, которая потребуется для монтажа пола по формуле L=S/h*k

L – длина трубы, S – площадь помещения, h – шаг укладки трубы, k – коэффициент дополнительного расхода трубы на изгибы (его значение может быть от 1,1 до 1,3).

И, конечно, стоит обращать внимание на производителя приобретаемого материала. Лучше выбирать продукцию проверенную с гарантированно высоким качеством

Покупка материала неизвестного производителя без документов и гарантий, может привести к плачевным последствиям.

Металлические

Стоит сразу отбросить мысль об использовании металлических труб. Не говоря уже о высокой стоимости «железа», есть и еще ряд серьезных аргументов против его использования для монтажа «теплого» пола. Обозначим их кратко, так как пространных пояснений здесь и не требуется.

Во-первых, подверженность коррозии.

Во-вторых, некоторая шероховатость внутренних стенок. Такие дефекты хоть и микроскопические, но и этого вполне достаточно для образования различных наслоений, которые постепенно уменьшают значение такого параметра, как Ду.

В-третьих, большой вес (с учетом протяженности линии в полу). Если межэтажное перекрытие не из плит ж/б (а в частных домах это не редкость), то фактор весьма существенный.

В-четвертых, трудность работы с материалом. Обрезать, подогнать  по размеру, изогнуть, нарезать резьбу – для этого потребуются специальные приспособления. Плюс к этому – ненадежность соединений. Даже лента ФУМ долго не прослужит, особенно если в систему закачивается не вода, а этиленгликоль или антифриз (а эти жидкости довольно часто используются в контурах автономных систем отопления).

В-пятых, «заливка» изделий из черных металлов бетонным раствором резко сокращает срок эксплуатации системы. По этой причине СНиП запрещают использовать такие трубы там, где предполагается их непосредственный контакт с искусственным камнем на значительной протяженности. Поэтому лучше не рисковать.

Какие трубы лучше всего использовать для теплых полов?

Теплый пол – это символ уюта и комфорта в любом доме. Однако он будет полезным только в том случае, если правильно подобрать материал и осуществить монтаж. В процессе выбора нельзя забывать о сквозняках и других особенностях помещения.

Сшитый полиэтилен для теплого пола – универсальное решение. Такое покрытие может использоваться в качестве основного источника отопления. Для того чтобы оно прослужило долго необходимо учитывать все нюансы монтажа. При этом ключевое значение играет выбор материала, из которого будут произведены трубы.

По мнению одних специалистов для теплого пола из сшитого полиэтилена идеальным дополнением станут медные трубы. Именно на них чаще всего останавливают свой выбор покупатели. Материал обладает очевидными недостатками – цена и простота установки. Процесс монтажа трудоемкий и требует наличия определенных навыков в данной области. Хозяину также придется распрощаться с внушительной суммой денежных средств.

Металлопластиковый вариант пользуется большой популярностью ведь стоит значительно дешевле. Для соединения отдельных элементов нет необходимости использовать сварочные аппараты. Заграницей такой вариант теплого пола принято сочетать со специальной алюминиевой прослойкой. Она дешевле металлопластика и меди, но не уступает им по техническим характеристикам.

Между металлопластиком и REX материалом покупатели останавливают свой выбор на последнем варианте. Специалисты убеждены, что он обладает отличными эксплуатационными свойствами и прослужит в течение долгого периода времени.

На сегодняшний день существует большое количество проектов системы теплого водяного пола. Выбор одного из материалов напрямую зависит от индивидуальных предпочтений клиента и его финансовых возможностей. Система окажется полезной только в том случае, если окупится в течение нескольких лет активного использования. Чрезмерная экономия выгодна далеко не всегда и может привести к ухудшению основных характеристик. При оформлении проекта лучше всего получить консультацию у специалиста в данной области.

Выполнив все перечисленные рекомендации и усвоив информацию, можно приступать к началу работ.

Иначе оптимальнее обратиться за помощью к мастерам этого дела. Они смогут не только сделают все работы, но подобрать качественные материалы для осуществления монтажа. Только при соблюдении всех тонкостей, “ теплый пол” долго прослужит, будет эффективен и окупить все затраты.

Материалы и инструменты для прокладки теплого пола

  • Теплоизоляционный материал, который будет укладываться под трубы (большинство строителей выбирают пенопласт);
  • Гидроизоляционный материал (оптимальным выбором является плотный полиэтилен);
  • Демпферная лента, обеспечивающая компенсацию расширения бетонной стяжки при нагреве;
  • Арматура со средними ячейками, позволяющая повысить прочность конструкции и придать ей необходимую жесткость;
  • Набор хомутов, необходимых для фиксации трубопроводов;
  • Коллектор, обеспечивающий правильную транспортировку жидкости по всем контурам (для многоконтурных систем требуется коллектор с регулятором давления);
  • Смесительный узел, поддерживающий оптимальную температуру теплоносителя, находящегося в системе;
  • Соединительные фитинги.

Помимо материалов, потребуются и инструменты, перечень которых выглядит так:

  • Дрель или аналогичный инструмент, позволяющий высверлить нужные отверстия;
  • Шуруповерт – для фиксации трубопровода;
  • Паяльник для пластиковых изделий (если именно такие трубы были выбраны для работы);
  • Разводной ключ;
  • Специальный труборез (подбирается в соответствии с используемым материалом).

После заготовки указанного в перечне оборудования и материалов можно приступать к обустройству теплого пола по заранее созданной схеме.

Материалы для теплого водяного пола – что нужно, стоимость и где это купить

Решили устроить теплый пол, не прибегая к помощи профессионалов? Тогда вам наверняка понадобится информация о том, какие материалы для теплого водяного пола необходимы и где их лучше приобрести. Об этом и поговорим в этой ознакомительной статье.

Можно конечно прибегнуть к более простому способу – заказать укладку водяного пола в профессиональной монтажной фирме. Но для тем, кто не ищет легких путей, нужно ознакомиться со всеми материалами для монтажа конструкции самостоятельно.

Материалы для теплого пола:

  1. Трубопровод
  2. Коллекторная группа
  3. Теплоизоляционный материал
  4. Крепежные детали
  5. Армирующая сетка
  6. Демпферная лента
  7. Ключи для фитингов
  8. Бетонная смесь для стяжки

Основные материалы для водяных теплых полов – это, конечно же, труба и смесительный узел (коллектор). Оптимальный вариант – это труба из полиэтилена или металлопластиковая с диаметром около 20мм. Рекомендуется, чтобы было и антикислородное покрытие. Преимущество синтетических материалов в их высокой стойкости к коррозии

Также при выборе трубы стоит обращать внимание на такие технические параметры, как максимальные показатели температурного режима и давления проходимых по ним потоков

Трубы для теплого пола

Внимание! Максимально рекомендуется давление, выдерживаемое трубой, в 10 бар и выдержка температуры потокв в +100°С

Не меньшая важность и у коллектора. Наиболее удобно и проще выбрать уже готовую систему, которую изготовители предлагают с монтажным шкафом в придачу

Главное определиться, сколько необходимо для вашей отопительной конструкции контуров, чтобы выбрать оптимальную модель с нужным количеством входов и выходов

Наиболее удобно и проще выбрать уже готовую систему, которую изготовители предлагают с монтажным шкафом в придачу. Главное определиться, сколько необходимо для вашей отопительной конструкции контуров, чтобы выбрать оптимальную модель с нужным количеством входов и выходов

Не меньшая важность и у коллектора. Наиболее удобно и проще выбрать уже готовую систему, которую изготовители предлагают с монтажным шкафом в придачу

Главное определиться, сколько необходимо для вашей отопительной конструкции контуров, чтобы выбрать оптимальную модель с нужным количеством входов и выходов.

Кроме количества контуров нужно определиться с системой регулировки: насос, расходомеры, регулятор, датчики и прочее. Теплоизоляционный материал также обязателен для качественного и эффективного водяного пола, который может быть в придачу покрыт гидроизоляционным слоем. Это может быть специальная плита из пенопласта толщиной около 50мм, полиэтиленовой пленкой и другими теплоизоляционными плитами с разметкой, крепежными элементами и фиксаторами для контуров.

Где купить?

Ниже представлено, какие потребует водяной теплый пол материалы, цена на них в фирмах и контактные данные фирменных магазинов или офиса компании.

Медные отожженные трубы

Медные трубы (отожженные) проходят термическую обработку и приобретают свойство пластичности. По своим качествам медь является бесспорным лидером среди материалов труб для теплых полов (и не только).

Она обладает гладкой внутренней поверхностью, не подвержена коррозии. Медь имеет высокую теплопроводность – это свойство позволяет использовать минимальный диаметр изделий и уменьшить толщину стяжки. Трубопроводы выдерживают давление до 50 кгс/см2, температуру до 250С, продолжительность срока службы составляет 80 лет и более.

Существует медная труба в бухтах с дополнительным наружным покрытием из полимера. Средняя стоимость ее составляет от 250 – 300 рублей за метр, простой отожженной трубы – от 220 рублей.

Медная труба обладает свойством фиксирования, хотя и несколько жестковата при монтаже. Изгибать ее при монтаже можно вручную.

Единственный недостаток материала – очень высокая стоимость.

Требования к трубам пола

Как отмечено выше, основное требование к трубам – монолитность и целостность. Основной конфигурацией теплого пола является «мокрый» пол – заливка контуров бетонным раствором. Присутствие соединений в стяжке пола всегда грозит разгерметизацией.

Эта особенность отменяет возможность применения в полах жестких линейных труб – стальных (черных), медных (неотожженных), линейных из нержавеющей стали, полипропиленовых в отрезках, стальных оцинкованных.

Обнаружить место незначительной утечки в стяжке практически невозможно. Конструкция контура водяного теплого пола имеет слой гидроизоляции с поднятыми краями – своеобразный сосуд. При слабой утечке он наполнится водой. Это грозит не только затоплением нижних этажей, но и нарушением целостности строительных конструкций и отделки в собственной квартире (доме).

В любом случае для устранения утечки придется вскрывать полы – а это затрата времени и средств. Также запрещено монтировать в контурах труб соединительные фитинги. Они выступают местом возможного образования утечки. К тому же фитинги зачастую имеют несколько меньшее сечение по сравнению с трубами – это чревато образованием засора при низкокачественном теплоносителе.

Не менее важными являются следующие требования к трубам:

  1. Продолжительный срок службы;
  2. Отсутствие склонности к образованию отложений и засоров;
  3. Нейтральность к негативному влиянию коррозии;
  4. Неподверженность воздействию слабощелочной среды бетонного раствора;
  5. Рабочая температура (характеристика материала) должна составлять не менее 95С.

Оптимальный диаметр трубной арматуры

При выборе сечения контура необходимо учитывать протяженность отопительной ветки и показатель теплоотдачи материала. Чаще всего используется прокат диаметром 16, 20, 25 мм.

Нюансы определения оптимального типоразмера:

  • с уменьшением диаметра растет гидросопротивление, а интенсивность теплообмена снижается;
  • увеличение сечения трубопровода должно сопровождаться наращиванием толщины стяжки – это приводит к поднятию уровня пола и возрастанию нагрузки на перекрытие.

При несоответствии параметров длины и диаметра греющего контура, гидравлическое сопротивление может превзойти технические возможности  насосного оборудования.


В таблице приведены рекомендуемые предельные значения протяженности змеевика и сечения труб. Если длины недостаточно для покрытия всей площади, то необходимо обустраивать несколько отопительных веток

Рекомендуем также прочесть другую нашу статью, где мы подробно рассмотрели варианты труб для теплого пола. Подробнее – читайте далее.

Подготовка поверхности. Особенности утепления основы под теплый пол

Старая стяжка полностью демонтируется вплоть до основания. В отличие от процесса формирования обычной стяжки при установке теплого пола следует уже на начальном этапе выровнять пол по горизонтали, если имеются перепады более 10 мм.

Далее на очищенную поверхность укладывается слой . По всему периметру закрепляется демпферная лента. Она позволит компенсировать тепловое расширение пола при нагреве.

Важно: При использовании водяного теплого пола, в устройстве которого имеется несколько контуров, демпферная лента укладывается и по линии между контурами

Для того чтобы тепло не уходило вниз, необходимо утеплить основу пола

В зависимости от расположения помещения и типа пола, а также целевой направленности системы обогрева, выбирается соответствующее утепление:

Для того чтобы тепло не уходило вниз, необходимо утеплить основу пола. В зависимости от расположения помещения и типа пола, а также целевой направленности системы обогрева, выбирается соответствующее утепление:

  • Если теплый пол – это дополнение к основной системе отопления, то достаточно использовать вспененный полиэтилен с отражающим фольгированным покрытием в качестве подложки для теплого пола (пенофол).
  • Для квартир с отапливаемыми помещениями этажом ниже достаточно использовать листы пенополистирола или экструдированного пенополистирола толщиной от 20 до 50 мм или другой прочный утеплитель подходящей толщины.
  • Для квартир первого этажа с неотапливаемым подвалом или домов, в которых пол расположен на грунте, следует использовать боле серьезное утепление в виде насыпи керамзита и листов пенополистирола толщиной в 50-100 мм.

Совет: Можно использовать специализированные утеплители для теплых полов. Такие материалы с одной стороны уже снабжены специальными каналами для укладки труб систем теплого пола.

Поверх утеплителя укладывается армирующая сетка. Она необходима для закрепления слоя стяжки, которой будет закрываться вся система теплого пола. Помимо прочего можно именно к сетке закреплять впоследствии трубу теплого пола, вместо использования специальных крепежных полос и клипс. При этом используются обычные пластиковые стяжки.

Схема устройства поверхности теплого пола

Настильная система водяного теплого пола

Деревянная конструкция (бывает модульной или реечной). Водопроводная система этого типа устанавливается на лаги, между которыми находится теплоизоляционный слой из минеральной ваты, стекловаты и других материалов.

Бетонная и сухая настильная системы

Основным отличием настильной системы является отсутствие мокрого процесса, благодаря чему значительно сокращается время установки. Устройство теплого пола этого типа сделано таким образом, что его можно использовать сразу после укладки.

Второй отличительной чертой является наличие в продаже готовых элементов – утеплителей с пазами или бобышками, отражательных пластин, использование которых положительно сказывается на скорости укладки пола. Третья отличительная черта настильной системы – пол быстро нагревается и остывает.

Монтаж пола сухим способом

Кроме этого, пол не рассчитан на установку поверх себя кафеля, камня и других тяжелых материалов, масса и толщина которых будет мешать обогреву жилого помещения. Разрешается использовать только деревянные материалы и линолеум, то есть, легкие напольные покрытия.

Слои настильной системы теплого пола (сверху вниз):

  • Напольные покрытия бывают деревянные (паркет, ламинат) или из линолеума;

  • Прямо под напольным покрытием находятся трубы, уложенные в алюминиевые пластины. Водяной теплый пол, особенно его трубопроводная система, нуждается в дополнительной теплоизоляции. Поэтому трубы обматывают фольгой для того, чтобы тепло, исходящее от них, равномерно распределялось по квартире.
  • Маты с пазами или бобышками. На европейском рынке такие маты выпускаются с разной толщиной: 30, 50, 70 мм. На российском же рынке чаще всего встречаются маты толщиной 30 мм. По этой технологической несправедливости не все жители первых этажей могут использовать настильную систему отопления. Решить проблему теплоизоляции поможет полистирол – положите слой (около 50-мм) этого материала под пол и навсегда забудьте о потерях тепла;

Если вы собираетесь организовать обогрев самостоятельно, то вам необходимо учитывать одну особенность настильной системы теплых полов: не все трубы подходят для укладки в маты. Выбирайте трубы со специальным покрытием, которое предотвращает скрип пола. Также ответственно следует подойти и к выбору напольного покрытия – рекомендуется выбирать простые и легкие материалы типа ламината, линолеума или ковролина.

Расчет длины труб для теплого пола

Закончив с выбором материала для теплого пола, приходит пора заняться расчетом габаритов системы и количества материала, необходимого для ее обустройства. Естественно, все расчеты, включая шаг укладки трубы теплого пола, должны делаться до того, как начнется монтаж конструкции.

Для расчета необходимого количества стройматериалов стоит воспользоваться следующим алгоритмом:

  1. Первым делом на миллиметровке изображается детальная схема прокладки теплого пола. Все размеры должны проставляться с четким соблюдением масштаба. Учитывать при проектировании нужно не только габариты помещения, в котором будет монтироваться отопление, но и расположение всех неподвижных объектов – под ними трубопровод не устанавливается.
  2. Следующий шаг – выбор способа укладки труб, от которого будет зависеть и шаг трубы теплого пола. Наиболее распространенными способами укладки трубопровода являются укладка змейкой или спиралью. «Змейка» отличается простотой и экономит массу времени, но в результате пол будет прогреваться очень неравномерно, а в некоторых местах и вовсе будет холодным (подробнее: “Руководство по укладке труб для теплого водяного пола – технология монтажа”). Если укладывать трубы спиралью, то пол будет прогреваться намного лучше, да и количество перегибов материала удастся свести к минимуму – но такая конструкция на порядок сложнее.
  3. Когда способ укладки трубопровода выбран, а вся система изображена в масштабе на миллиметровку, дело остается за малым – теперь достаточно лишь измерить суммарную длину труб, изображенную на чертеже, и умножить до реальных размеров в соответствии с масштабом.

Выбор труб для теплого пола

В многоэтажных домах проложить теплый водяной пол получается не всегда. Такая система должна является отдельным отопительным контуром. Иначе жильцы последующих квартир недополучат немало тепла. Приступая к работе, нужно получить разрешение у коммунальнальщиков.

В частном доме хозяин самостоятельно решает, как будет функционировать система отопления. Закупив необходимое оборудование, ему остается лишь выбрать один из предлагаемых современным рынком типов труб:

  1. Металлопластик
  2. Сшитый полиэтилен
  3. Полипропилен
  4. Медь

Металлопластик

Одними из самых распространенных труб для теплых водяных полов являются изделия из металлопластика. Они обладают несколькими весомыми преимуществами:

  • Длительный эксплуатационный срок
  • Способны противостоять различным нагрузкам
  • Не теряют своей структуры в процессе нагрева
  • Легкий вес

Если рассматривать металлопластиковую трубу в разрезе, она представляет собой наложение сразу пяти слоев:

  1. Внутри и снаружи – полиэтиленовое защитное покрытие
  2. Средний слой – алюминиевая фольга
  3. Для того, чтобы полученный пирог не расслаивался, пользуются специальным клеящим составом

Толщина фольгирующего слоя может достигать 2.5 мм в зависимости от диаметра приобретаемого изделия. После оборачивания, его сваривают внахлест или встык. Наружный слой может состоять из различных типов полиэтилена, однако важным предъявляемым к нему критерием является высокая плотность. Внутренний слой всегда выполняется по методу экструзии из сшитого полиэтилена.

Подобная структура обусловила одно из важнейших свойств металлопластиковых изделий – способность сохранять принятую форму после сгибания. Это немаловажный критерий, так как теплые полы часто укладывают в виде спирали или змейки.

В качестве соединений используют различные фитинги и прочую трубную арматуру.

Средняя цена по рынку – 1-2 у. е. за метр.

Сшитый полиэтилен

Достойную конкуренцию металлопластиковым моделям составляют трубы для теплого водяного пола, произведенные из сшитого полиэтилена. Рынок богат изделий с разной плотностью сшивки, но наиболее оптимальное значение лежит в интервале 65-80%.

Видео демонстрация

Полиэтиленовые трубы могут обрабатывать несколькими методами:

  • Электронное облучение в магнитных полях – плотность сшивки достигает 60%
  • Пероксидом – плотность сшивки достигает 75%
  • Силаном (газ) – плотность сшивки достигает 65%

Чем выше плотность, тем значительнее стоимость подобной продукции. Некоторые из моделей могут в качестве среднего слоя иметь кислородный барьер – они лучше всех подходят для теплых полов. Недостатком, отталкивающим многих покупателей, является очень высокая цена.

Соединение труб из сшитого полиэтилена занимает считанные минуты:

  1. Специальное кольцо надевают на один конец трубы
  2. Затем он расширяется с использованием специализированного инструмента
  3. Внутрь устанавливается фитинг и зажимается верхнее кольцо

Средняя стоимость по рынку – 4-5 $ за метр.

Полипропилен

Постоянное усовершенствование изделий из пластика привело к появлению полипропиленовых труб. Благодаря своим техническим и эксплуатационным преимуществам они стали востребованными. Их часто применяют для обустройства систем отопления.

Однако для утепленных полов они практически не применяются. Причина кроется в большом радиусе изгиба, который составляет около 8 диаметров. Например, у изделия диаметром 20 мм минимальное расстояние между двумя параллельными участками составит сразу 320 мм.

Средняя стоимость по рынку – 1.5-2 $ за метр.

Медь

Наиболее значимыми свойствами меди называют долговечность и высокую теплоотдачу. Это обусловило широкое применение подобных изделий в современных системах теплый пол. Данный материал намного надежнее всех вышеперечисленных.

Однако имеются отрицательные стороны, которые необходимо обязательно учесть:

  • Прокладка труб требует специального оборудования и определенных навыков
  • Медь – металл, следовательно, она подвержена коррозии

Соединяется труба для теплого водяного пола из меди между собой с использованием латунных фитингов. Однако при взаимодействии с другими металлами процесс коррозии лишь ускоряется. Спустя годы могут появиться прошивающие изделие блуждающие точки.

Чтобы увеличить продолжительность службы меди внутри пола, необходимо обернуть ее в гидроизоляционный негорючий слой. Это убережет трубу от соприкосновения с другими материалами, продлив срок эксплуатации.

Средняя стоимость по рынку – 7-15 $ за килограмм.

Важность правильного выбора труб для теплого пола

Водяная система отопления, когда каналы, по которому циркулирует теплоноситель, укладываются в пол и по ним циркулирует теплая вода, на первый взгляд проста и понятна. Другое дело, как осуществить монтаж трубопровода на подготовленную поверхность, грамотно уложить петли водяного контура, обеспечить прочное соединение труб и соответственно осуществить подключение готовых магистралей к распределительному оборудованию. Здесь возникает много вопросов, на которые следует искать нужные ответы и соответственно, принимать грамотные инженерные решения.

На теплый пол в домашних условиях могут возлагаться разные задачи. Некоторые предпочитают использовать подобный вариант обогрева на ограниченных участках жилых помещений. Другие ставят  перед теплыми полами масштабные задачи – обогрев всей жилой площади объекта. Труба для теплого пола в этом случае играет едва ли не решающую роль. Качество трубы, ее прочность и надежность являются главными условиями эффективной работы отопительной системы, тем более, когда речь идет о большой длине водяных контуров.

В настоящее время рынок расходных материалов для систем отопления довольно разнообразен. В торговой сети можно увидеть расходные материалы, специально рассчитанные для монтажа в пол, отличающиеся способом изготовления и составом. На первый взгляд, только стоимость материалов может стать решающей в плане выбора, однако на самом деле, к вопросу выбора водяной магистрали следует отнестись внимательнее. Существует ряд критериев, по которым следует выбирать расходный материал для отопительных контуров греющих полов».

Среди наиболее важных критериев, следует отметить следующие аспекты:

  • сечение водяного канала не должно превышать 16 мм, учитывая толщину стяжки;
  • все расходные материалы должны быть маркированы соответствующим образом, рассчитанные для использования в низкотемпературных системах обогрева;
  • способность трубы выдерживать значительные перепады рабочего давления теплоносителя в системе;
  • технологическая устойчивость материала к высоким температурам;
  • устойчивость трубопровода к механическим воздействиям и реакция материала на нагрев;
  • удобство в эксплуатации, включая осуществление текущего и аварийного ремонта.

В большинстве случаев сегодня отдается предпочтение работам с металлопластиковыми и полимерными трубами, в основе которых лежит сшитый полиэтилен. Такие материалы уже прошли проверку на практике и служат в качестве основных элементов трубопроводов систем отопления не один год и в самых разных условиях.

При желании и при финансовых возможностях можно сделать ставку на медный трубы, но в данном случае теплый пол для вас станет золотым, в прямом смысле слова. Теплый пол, в котором труба является основным рабочим элементом, может иметь различную длину. Делать напольный обогрев во всем доме, используя дорогостоящий расходный материал, занятие неблагодарное. Медные трубопроводы подойдут для монтажа водяного контура в ванной комнате или на кухне. Использовать медные магистрали в других целях  — напрасная трата средств.

Каждый вид магистральных водяных контуров, используемых в отопительных системах греющих полов, имеет свои технологические характеристики. Соответственно, трубопроводы в таком ситуации обладают различными техническими параметрами и отличаются условиями монтажа.

Маркировка труб из полипропилена

В настоящее время на рынке большое разнообразие продукции данного сегмента, которая имеет следующую маркировку:

  1. PN 10 — ставится на обычных полипропиленовых трубах с однородной структурой. Они рекомендованы для использования в системах водоснабжения с температурой воды до 20 градусов и давлением до 10 атм. Трубы с данной маркировкой обычно имеют диаметр от 20 до 110 мм.
  2. PN 16 — обозначает однослойное изделие, которое подходит для укладки в тёплые водяные полы. Допустим нагрев теплоносителя до 80 градусов и давление до 10 атм. Диаметр контуров такой же, как PN 10, но толщина стен значительно больше.
  3. PN 20 — маркировка однородных труб, у них разрешённый уровень нагрева циркулирующего теплоносителя до + 95 градусов. Рабочее же давление в этом случаи не более 6 атм, а диаметр от 20 до 110 мм.
  4. PN20 AL (PN20 GF) — ставится на полимерах с алюминиевой армирующей прослойкой или стекловолоконной. Остальные же показатели совпадают с PN 20. Отличается данный вид от других расходных материалов коэффициентом теплового расширения — он меньше.

Очень важно учитывать данную маркировку при выборе изделия для тех или иных условий эксплуатации, от этого зависит эффективность тёплого пола

Заливка стяжки

Для заливки стяжки используется цементно-бетонный раствор с пластификаторами, который можно изготовить самостоятельно или купить готовый.

Температура в помещении при укладке стяжки должна быть + 5 градусов. Предварительно нужно установить маячковый профиль, который позволит сделать поверхность ровной.

Начинать заливку нужно с дальнего угла комнаты, полосами, и заканчивать у выхода. Выравнивание раствора осуществляется при помощи правило.

В зависимости от диаметра труб, толщина стяжки колеблется от 30 до 70 мм.

Для полного высыхания раствора понадобится 28 дней. Только после затвердевания стяжки, можно стелить финишное покрытие. Лучший вид — керамическая плитка, особенно для ванной или туалета, хотя допустим монтаж половых изделий из другого материала.

Как видите, монтаж водяного пола с обогревом из полипропиленовых труб не сложный. Материал удобный в работе, поэтому сделать своими руками тёплый пол из полипропилена в частном доме или квартире сможет каждый.

Технические требования

Трубы, применяемые для устройства теплого водяного пола, эксплуатируются в довольно суровых условиях. Изнутри на них постоянно надавливает перемещающийся тепловой носитель, а сверху на контур давит масса стяжки, напольного покрытия, мебели и людей. Не сбрасываем со счетов и термическое воздействие.

Под эти необычные условия эксплуатации подходят не все материалы. Практически все водяные системы отопления заливаются бетонной или цементной стяжкой, поэтому возможность проверок и ремонтов исключается. Малейшая протечка станет причиной для полного демонтажа пола, полной его замены. Уложенные трубы своим качеством не должны давать повода для сомнений, ведь система обустраивается на долгое время. К применению подойдут водные трубы, отвечающие определенным техническим характеристикам:

  • защищенность от воздействия коррозии. Материал, из которого изготовлены трубы, должен противостоять воздействию влаги, на его внутренней поверхности не должны развиваться коррозийные пятна и откладываться наросты;
  • стабильность материала. Данное требование предполагает следующие характеристики:

– устойчивость к перепадам температур. Материал должен выдерживать нагрев до 90 градусов и более;

– химическая стойкость. Следует использовать трубы, не боящиеся вредных примесей, которые могут оказаться в теплоносителе. Ведь за его постоянное качество никто не сможет поручиться;

– защита от воздействия кислорода. Долговечностью отличаются трубы, обладающие «противогазовым барьером».

  • высокий показатель прочности. Хорошие трубы способны сохранять свою целостность даже в момент неожиданных гидроударов. Рекомендуется выбирать арматуру,  способную выдержать до 10 Бар;
  • удельный вес. Конструкция теплого пола вместе с бетонным слоем создает существенную нагрузку на перекрытия помещений. Чтобы избежать проблем, от тяжелых металлических труб рекомендуется отказаться;
  • небольшой коэффициент расширения. От повышения температурного режима материалы увеличиваются в объеме, что может повлечь за собой разрушение стяжки и чистового покрытия. Допустимый предел расширения – не более 0.25 мм/мК;
  • хорошая тепловая проводимость. Способность к тепловому обмену должна быть высокой. От величины коэффициента проводимости тепла будет зависеть эффективность нагревания поверхности.

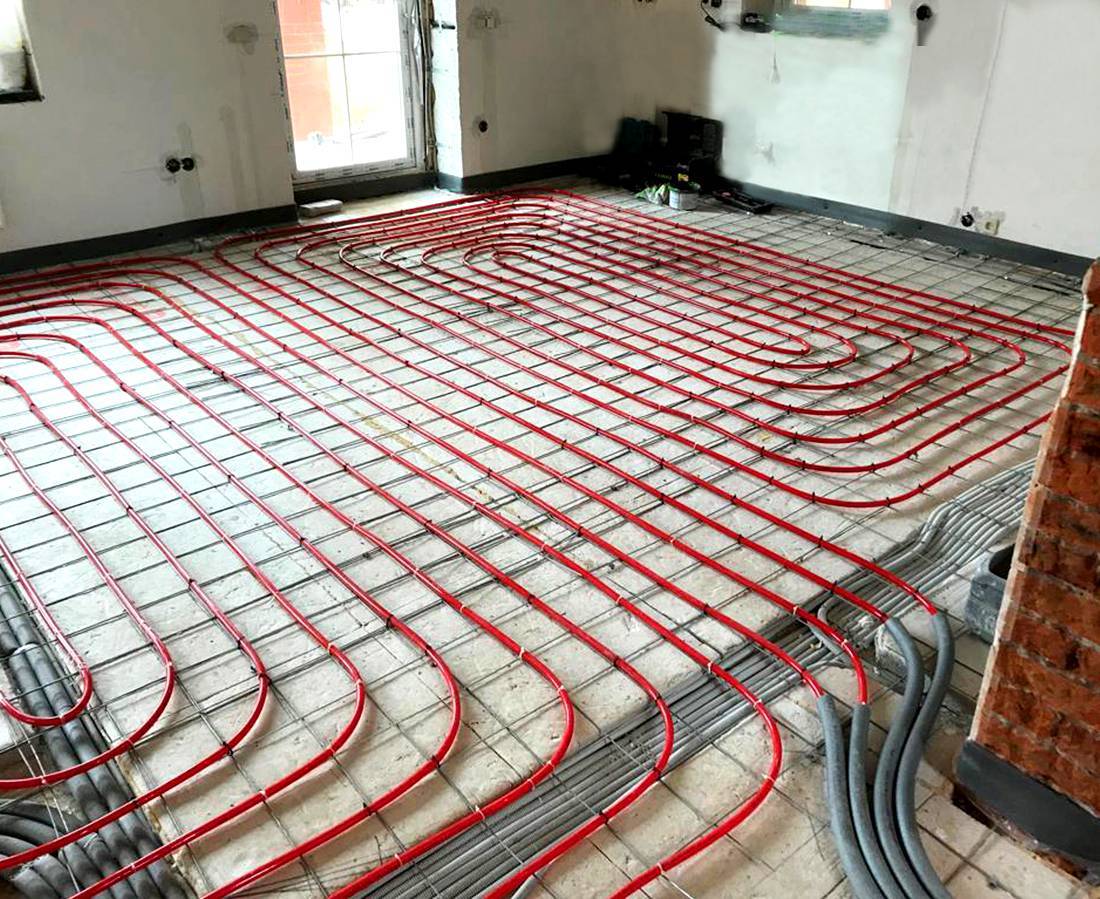

Идеальный вариант монтажа труб – цельная петля, не имеющая срощенных участков. Сварные швы у поворотных мест или тройников представляют собой потенциальные места порывов и протечек.

Поэтому трубы для водяного теплого пола выбираются соответствующей длины, чтобы при укладке получался неразрывный змеевик системы отопления.

Греющие магистрали изнутри должны отличаться гладкостью, чтобы исключить провоцирование ослабления напора. Кроме этого, ровность покрытия понизит шумы от перемещения теплового носителя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
