Нюансы устройства и крепления узлов крыши

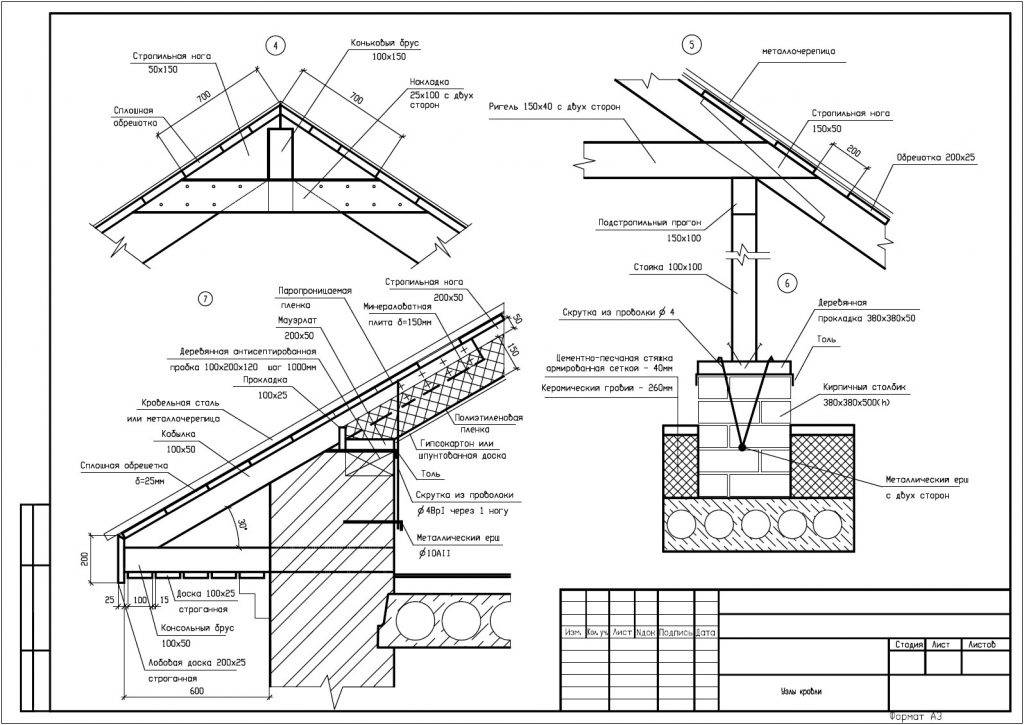

Классификация соединительных узлов

Каркас крыши состоит из целого ряда элементов, надежно скрепленных между собой. Но основную эксплуатационную нагрузку несут стропила, поэтому от прочности их крепления на мауэрлат и соединения между собой зависят функциональные характеристики крыши и безопасность всей конструкции.

Стропильные системы, висячие и наслонные, передают нагрузку от собственного веса, веса кровельного пирога и атмосферных воздействий на несущие стены и другие конструкции. Нижние концы стропил опираются на опорную балку или мауэрлат, верхние попарно скрепляются непосредственно друг с другом или монтируются к коньковому прогону. Кроме того, для жесткости конструкции применяются дополнительные опоры, ригели, подкосы и другие элементы. При необходимости увеличить длину стропил выполняется наращивание стропильных ног. В целом, узлы соединения стропил можно подразделить на несколько основных групп :

• узел соединения с «фундаментом» крыши»;
• узел конькового соединения;
• узел крепежа дополнительных элементов стропильной системы;
• стыкование стропил при наращивании.

Все виды соединения стропил подразумевают использование определенных крепежных элементов.

Наращивание стропил

Соединение стропил между собой по длине позволяет изготовить стропильную ногу необходимых размеров из имеющегося пиломатериала. Чаще всего сращивание выполняется следующими методами соединения :

• встык;
• внахлест;
• способом косого прируба;
• в три доски;
• с опорой на прогон.

Крепление встык. Для сращивания стыкуемые концы требуется отрезать строго под углом 90°. После плотного совмещения получившихся торцов, на стропила в месте стыка монтируется деревянная накладка или металлический крепежный элемент (пластина с зубьями). Накладки из доски устанавливаются с обеих сторон и прибиваются в шахматном порядке гвоздями соответствующей длины, либо крепятся саморезами.

Метод косого прируба. Подрезка концов выполняется под углом 45°. Срезанные концы стыкуются, после чего посередине сверлится сквозное отверстие для болтового крепежа. Бруски стягиваются болтом диаметром 12 или 14 мм с широкой шайбой.

Крепление внахлест. Деревянные элементы укладываются с нахлестом и по всей длине сшиваются гвоздями, которые должны располагаться в шахматном порядке. В отдельных случаях могут применяться шпильки с гайками и шайбами. Такое соединение стропил по длине не требует точного выполнения срезов торцов.

Длинную стропильную ногу можно изготовить, используя три доски и прокладки. В этом случае одна из досок укладывается между двумя другими с нахлестом не менее метра и крепится гвоздями в шахматном порядке. Затем в пустой промежуток между крайними досками вставляются и пришиваются гвоздями деревянные прокладки, равные по толщине средней доске, чтобы обеспечить жесткость конструкции.

Соединение стропил по длине с опорой на промежуточный прогон выполняется в том случае, когда все стропильные ноги наращиваются на одном расстоянии от свеса крыши. Горизонтальный прогон монтируется на стойках, которые опираются на внутреннюю несущую стену или колонны. В случае, когда место сращивания приходится на прогон, появляется возможность обеспечить необходимую жесткость длинной стропильной ноги. Обе части стропила соединяются между собой скобами либо другими элементами, и дополнительно гвоздями крепятся к прогону.

Наращенная стропильная нога должна по всей длине иметь одинаковую жесткость и прочность, в противном случае в процессе эксплуатации крыша деформируется.

Отливы: отводим дождь от стен дома

Чтобы минимизировать негативное влияние дождя на фасад жилого дома, используют специальные отходят отливы для крыши

Речь идет о важной части водосточной системы – желобах и их соединительных элементах

Оконный отлив – это функциональное декоративное изделие, из стали, которая защищает кирпичную каменную кладку подоконника от прямого дождя и предупреждают их разрушение. Чаще всего подбирается под цвет оконной рамы.

Водосточные желоба обеспечивает сбор всей дождевой воды и направляют ее подальше от дома.

Еще одним решением для вас будет выступающий желоб. Просто выведите его за пределы крыши не менее, чем на 50 сантиметров. А для того, чтобы такой длинный желоб был закреплен надежно, на краях такой крыши увеличьте количество кронштейнов хотя бы на две-три штуки.

Узлы нижней обвязки

Способ крепления зависит от типа фундамента. При возведении каркасника задействуют три типа основания: плитное, ленточное или столбчатое.

Ленточные и плитные основания

На бетонный фундамент выкладывают лежни – деревянные доски, необходимые для выравнивания основания. Их фиксируют анкерами.

Возможны два варианта крепления лежней:

• сверление;
• бетонирование.

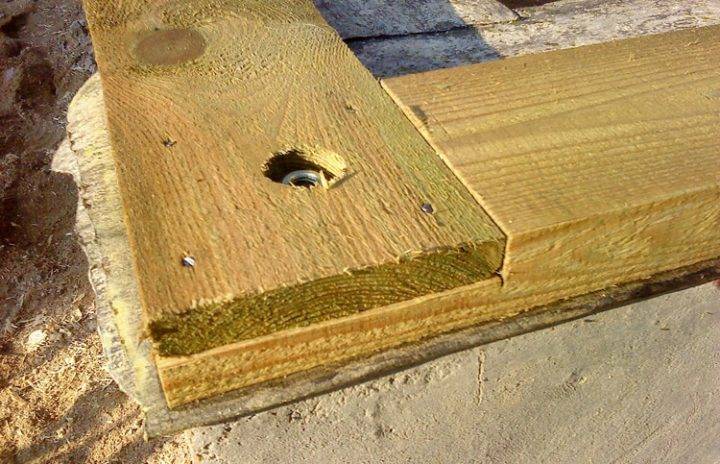

Вариант 1. В подготовленном фундаменте  и доске высверливают отверстие. Глубина зависит от типа основания и высоты возводимой стены.

Для стандартного каркасника со стеной высотой 2,5-3 м анкерный болт заглубляют на 15-20 см.

Вариант 2. Анкерные шпильки бетонируют еще на этапе заливки фундамента. В незастывший бетон в обозначенных местах устанавливают полые конусы с резьбой. Когда раствор застынет, в конусовидные шпильки заводят анкеры.

Особенности столбчатых фундаментов

Технология крепления нижней обвязки для узлов каркасного дома с упором на столбчатый или винтовой фундамент:

1. Для удобства фиксации необходимо предусмотреть, чтобы верхняя часть опоры имела плоский металлический оголовок с отверстиями.
2. Сверху «подошвы» кладут деревянные балки, которые и будут ростверком свайно-винтового основания.
3. В балках делают отверстия в соответствии с местоположением отверстий в оголовке.
4. Нижнюю обвязку закрепляют болтами.

Выполнять фиксацию брусьев нижней обвязки с фундаментом надо обязательно, так как при замерзании основание дома подвергается подвижкам.

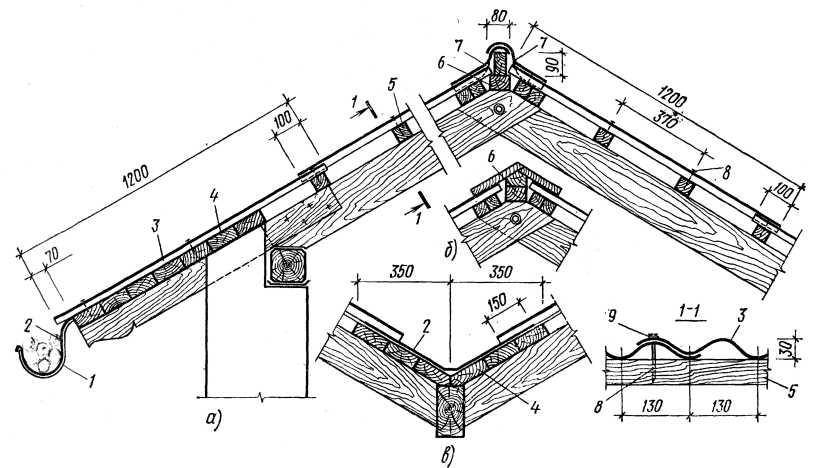

Коньковый узел (конек)

Конек кровли устанавливается в последнюю очередь. Какая бы у него ни была форма (угловая или полукруглая) – все они имеют одинаковый принцип монтажа.

С каждой стороны конька нужно набить сплошную обрешетку (пара досок шириной 15 см). Подобно случаю с ендовой, высота этой сплошной обрешетки должна быть равна высоте основной обрешетки ската крыши. Посередине между скатами для вентиляции нужно оставить щель шириной примерно 5 см. Сверху, захватив обе стороны обрешетки конька, нужно положить гидроизоляционную мембрану. Поверх этой мембраны нужно уложить листы металлочерепицы. Под конек вдоль сторон, лежащих на черепице, нужно проложить поролоновые гидроизоляционные прокладки с клейким слоем. Крепятся коньковые планки с нахлестом 10 см саморезами с шагом 10 см.

В случае разветвления коньковых планок или при необходимости их соединения следует использовать специальные соединительные элементы. Если они отсутствуют, для гидроизоляции соединительных стыков можно использовать специальные клейкие пленки, подбираемые под цвет кровли.

Все рассмотренные выше узлы и особенности их устройства применимы к кровле из металлочерепицы. Однако общие принципы устройства каждого узла можно применять и к другим видам кровли.

Пример расчета стропильной системы обычной двухскатной крыши

Построить стропильную крышу самостоятельно вполне реально, важно суметь правильно рассчитать количество материалов, необходимых для данных работ, а также учесть все существенные нюансы. Необходимо рассмотреть конкретный пример расчета стропильной системы крыши, и тогда все станет совсем ясно

Итак, возьмем дом шириной в 4 м, а длиной в 6 м. При этом угол наклона стропил равняется 120°. Будет реализовано устройство крыши из металлочерепицы, между стропилами 1 м. 0,5 – припуск на козырек крыши

Необходимо рассмотреть конкретный пример расчета стропильной системы крыши, и тогда все станет совсем ясно. Итак, возьмем дом шириной в 4 м, а длиной в 6 м. При этом угол наклона стропил равняется 120°. Будет реализовано устройство крыши из металлочерепицы, между стропилами 1 м. 0,5 – припуск на козырек крыши.

• Находим высоту центральной опоры: 0,5х(Ширина дома)/tgY/2=0,5х4/1,73=1,2 м.
• Вычисляем длину стропильной ноги. Размер стропил для крыши находится так: 0,5х(Ширина дома)/sinY/2+0,5=2,8 м.
• Площадь крыши: (Длина дома)х(Длина стропильной ноги)х2=33,6 м². Это число листов металлочерепицы, которое нужно будет иметь для крыши.
• Рассчитаем длину бруса: 2х(Длина стропильной ноги)+(Ширина дома)+(Высота центральной опоры)=75,5 погонных метров.
• Поскольку длина дома 6 м, а расстояние между стропилами 1 м, необходимо будет иметь 7 стропил.

Крепление стропил односкатной крыши к мауэрлату

При конек как таковой отсутствует, стропила с двух сторон опираются на мауэрлаты, расположенные на разной высоте для получения нужного угла ската.

При этом пролет стропил часто оказывается больше, чем допустимо из условий прочности балок. Соответственно, в односкатных крышах монтируются дополнительные опоры и/или раскосы (подстропильные ноги).

Крепить стропила к стойкам и мауэрлату можно любым из описанных выше способов, учитывая необходимость создания жестких связей – максимум с двумя степенями свободы. Скользящие фиксаторы здесь применяются редко, в основном опирание стропил на мауэрлат закрепляется уголками и пластинами так, чтобы получилась только одна степень свободы.

Порядок возведения конструкции стропильной системы:

1. Прежде всего, из бруса соответствующего сечения необходимо установить мауэрлат. Мауэрлатом называют основание конструкции крыши, которое принимает на себя нагрузку от стропильных ног. Выбранный для этой цели брус необходимо уложить по периметру стен, в пределах заранее подготовленного арматурного пояса, после чего закрепить посредством анкерных болтов. Под брус следует обязательно уложить слой гидроизоляции в виде полосы рубероида необходимого размера.
2. На горизонтальной ровной поверхности, в соответствии с данными предварительно подготовленных эскизов, необходимо создать шаблон, используя для этого ровные доски. Шаблон служит для последующего изготовления стропильных ферм. В коньке они должны крепиться гвоздями или пластинами из металла.
3. В брусе, из которого ранее был сделан мауэрлат, на предварительно рассчитанных расстояниях, выполняют выемки соответствующего размера, предназначенные для последующего монтажа стропильных ног.
4. Изготовленные ранее фермы поднимают на крышу и устанавливают на брус. При этом, первыми необходимо крепить крайние блоки. Вертикальность их установки необходимо проверять, используя отвес.
5. Далее, между двумя крайними фермами следует натянуть шнур, по которому будут установлены оставшиеся элементы. К брусу мауэрлата стропильные ноги нужно крепить посредством саморезов и металлических уголков.
6. В верхней части ферм следует установить горизонтальные деревянные перемычки.
7. В нижней области стропильных ног необходимо обустроить карнизный свес, вылет которого от вертикальной плоскости стены дома должен быть не менее 50 см. Для этой цели в соответствующем месте стены, на уровне концов нижней части стропил, следует установить доску или брус соответствующего размера. Конец стропильной ноги должен быть закреплен с одной стороны короткой доской, которую называют «кобылкой», а с другой стороны его крепят к стене.

Монтаж простой вальмовой стропильной системы

Создание простейшей вальмовой крыши проходит в несколько этапов.

Этап 1. Создание модели крыши и составление проекта.

Чтобы составить простейший проект вальмовой крыши достаточно выполнить действия, описанные в следующей инструкции:

Этап 2. Монтаж основной части.

Для удобства работы опытные строители рекомендуют сделать вспомогательные леса.

Монтаж вальмовой стропильной системы начинается с устройства коньковой части:

Этап 3. Строительство вальмовых скатов.

Стропила вальмовой части крепятся по аналогии рядовых стропильных ног: верх фиксируется гвоздями, низ — посредством уголков к мауэрлату или верхнему бревну.

Установку выполняют следующим образом:

Готовую стропильную систему закрывают обрешеткой. Если покрытие будет мягким, то обрешетка должна быть сплошной из досок, фанеры или плит OSB. Жесткие кровельные материалы можно укладывать на обрешетку из бруска, прибитого с определенным шагом.

Узлы верхней обвязки

К обустройству верхней обвязки приступают после монтажа угловых вертикальных стоек. При длине стен более шести метров предварительно устанавливают и промежуточные опоры.

При выполнении работ стоит придерживаться ряда правил:

• обвязку формируют из двух досок;
• ряды досок укладывают в шахматном порядке, чтобы стыки не пересекались;
• для крепления берут гвозди длиной 6 и более см;
• участки стыковки досок переносят на середину вертикальных стоек;
• концы досок фиксируют двумя гвоздями.

После монтажа обвязки устанавливают промежуточные стеновые стойки с учетом расположения окон и дверей.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Требования к стропильной системе

Стропильная система любой кровли должна соответствовать таким важным требованиям, как:

Максимальная жесткость. Любой узел каркаса должен выдерживать нагрузки, не подвергаясь при этом деформации или смещению. Получаемый при обустройстве стропильной системы треугольник должен обеспечивать жесткость конструкции, и ее максимальную устойчивость;

Оптимальный вес. В зависимости от кровельного материала выбирают материал, используемый для стропил

Обычно выбирают деревянный брус, но для тяжелых крыш может быть использован и металл.

Важно! Чтобы предотвратить повреждение стропил, их гниение и образование грибка на древесине, ее обрабатывают антисептиком, а металлические конструкции – антикоррозионными составами.

Высокое качество используемых материалов. Древесина, используемая в качестве стропильных ног должна не иметь трещин и сколов.

Виды и конструкции главных несущих компонентов крыши

Стропило, или стропильная нога — главный несущий компонент крыши, конкретно принимающий нагрузку, создаваемую весом кровельного пирога, осадками и ветром, и передающий эту нагрузку при помощи подстропильных систем стенам строения.

Для удобства будем анализировать виды стропилин на примере двухскатной кровли. Механика — не очень простой объект для сознания на основе поверхностных знаний, и поэтому лучше беседовать о простых системах, какие легко можно представить, пользуясь пространственным фантазией и простой логикой.

Итак, стропилины могут быть 2-ух главных видов — наслонные и висячие.

Важные виды стропилин: наслонные и висячие

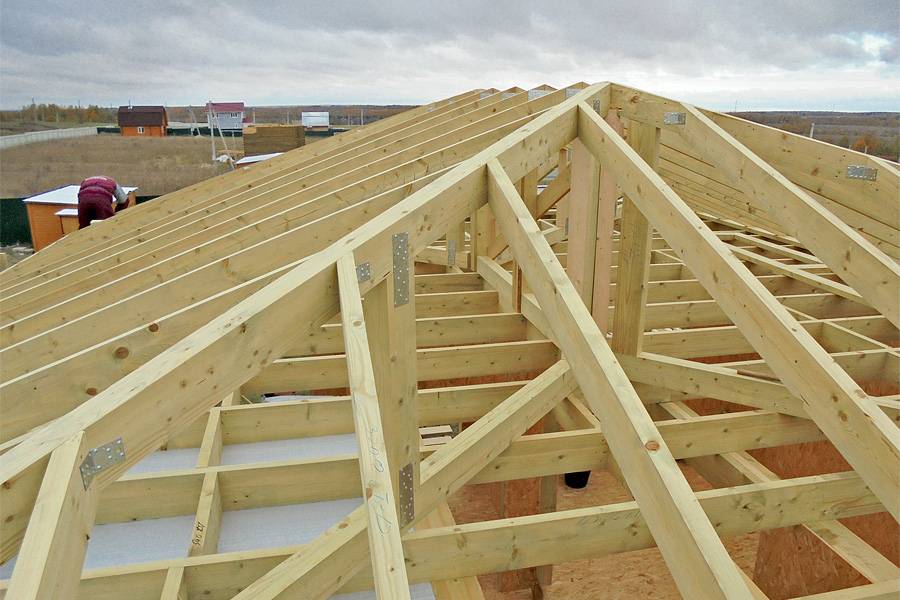

Узлы стропильной системы вальмовой крыши

Особенностью вальмовой кровли является форма ее скатов: длинные скаты имеют трапециевидную форму, торцевые скаты (вальмы) – треугольную. Монтаж такой стропильной системы требует установки диагональных (накосных) стропильных ног, которые формируют треугольные скаты.

Принцип крепления диагональных стропил в верхней части зависит от особенности конструкций основной части крыши. Она может быть сформирована из стропильных ферм висячего типа, либо представлять собой каркас с коньковым прогоном и наслонными стропилами, прикрепленными к мауэрлату.

Если наслонные стропильные ноги трапециевидных скатов опираются на коньковый брус (прогон), то накосные стропила требуется опереть на консоли конькового прогона. Выпуски консоли за подстропильную раму должны составлять 100-150 мм. Нижней частью диагональные стропильные ноги крепятся к мауэрлату или балке, закрепленной на стене.

распил диагонального (накосного) стропила

Если накосные стропила необходимо опереть на крайнюю висячую ферму, то принцип создания узла крепления зависит от сечения боковых стропильных ног. Шпренгель со стойкой монтируется в случае, если стропильные ноги выполнены из доски.

На шпренгель опираются диагональные стропила. В ситуации, когда для изготовления стропильных ног был использован брус, накосные стропила можно крепить к прибоине — доске толщиной от 5 мм, закрепленной на стропильной ферме.

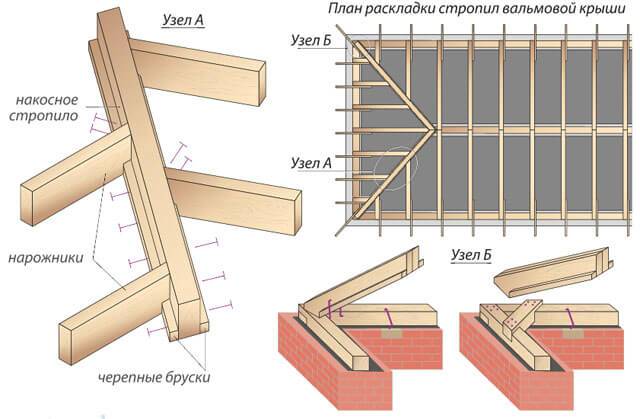

На накосных стропилах выполняется запил под углом, соответствующим углу наклона вальмового ската, чтобы обеспечить плотное соединение со шпренгелем или прибоиной. Для прочности гвоздевого соединения дополнительно могут применяться хомуты и проволочные скрутки.

Укороченные стропильные ноги (нарожники) верхней частью опираются на накосное стропило, нижней крепятся к мауэрлату на стене.

Узел крепления к диагональной балке может выполняться:

• методом запила с гвоздевым креплением;
• посредством гнездового соединения;
• с помощью крепления брусков сечением 50х50 мм с обеих сторон и по всей длине диагональных стропил и нарожников.

Крепеж для стропил и правила работы с ними ↑

Современный строительный рынок предлагает широкий ассортимент элементов крепежа. Помимо классических вариантов – скоб, крученых гвоздей или проволоки-катанки, которую складывают в несколько рядов, здесь можно найти специальные комплекты, предназначенные для работ со стропилами.

Внимание!
В процессе соединения деталей из дерева при помощи шурупов (болтов) под ними обязательно используют металлические шайбы. Этот нехитрый прием поможет избежать утапливания крепежей в древесине.. Работы по выполнению крепления осуществляют в определенном порядке

Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил

Работы по выполнению крепления осуществляют в определенном порядке. Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил.

Низ упирается в мурлат, верх упирается в прогон за счет горизонтальной врубки.

Низ упирается в мурлат, верх – в прогон.

Стропильные ноги фиксируют одним из вариантов крепежа. Следует учесть, что каждый из них имеет свои тонкости. В основе выбора лежат такие параметры, как угол наклона скатов и оптимальный узел опирания.

• Гвозди забивают в опорный брус через стропильную доску под углом. Для правильного соединения необходимо использовать два гвоздя, прибитые с обеих сторон по направлению друг к другу. Иначе говоря, гвозди перекрещиваются внутри мурлата. Завершает крепеж еще один гвоздь, забитый вертикально.
• Один конец скобы забивают примерно в центр опорного бруса с его внутренней стороны. Другой – в стропилину, развернув его на прямой угол.

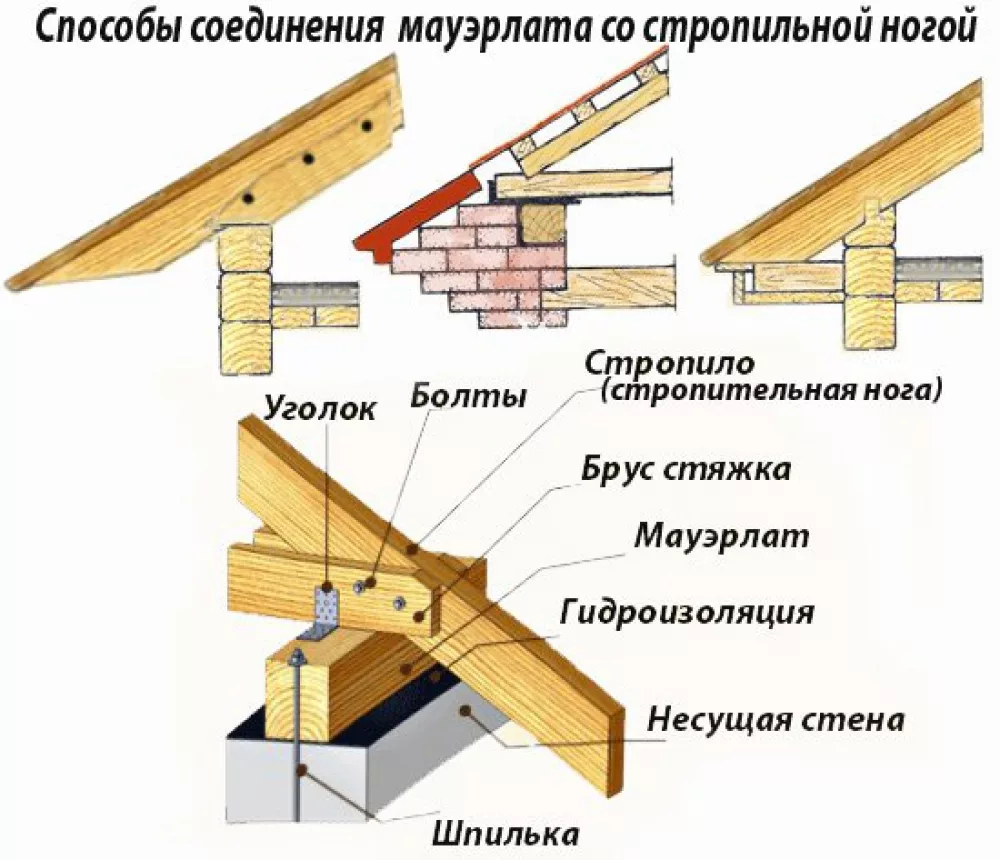

Kreplenie1
Kreplenie-2

• Катанку, сложенную в четыре ряда, используют для изготовления хомута. С его помощью стропильную ногу прикручивают к брусу по направлению снаружи вовнутрь. Проволоку можно заменить на специальную перфорированную ленту. Нередко стяжку при помощи проволоки или скобы используют в качестве резервного крепления как дополнение к другим типам соединений.
• Уголки при помощи шурупов прикручивают с обеих сторон к стропилам и стропил и к верхней грани мурлата. Соединение будет более надежным , если использовать уголки, имеющие два ряда отверстий и ребро жесткости.

На заметку
Уголки можно заменить на специальные пластины, концы которых под прямым углом.

Среди специальных крепежных элементов стоит отметить уголки‑«салазки», имеющие скользящую пластину. Подобные уголки не только обеспечивают надежность соединения, но также полностью компенсируют деформацию.

После устройства нижнего узла стропил переходят к его соединению с коньковым брусом.

https://youtube.com/watch?v=n41HnMb7zTU%3F

2022 stylekrov.ru

Кровля

Кровля – это верхнее покрытие крыши, которое обеспечивает защиту от осадков всем конструктивным элементам сооружения и отводит воду на землю. Вот почему одним из основных требований, которые предъявляются к кровле, считается водонепроницаемость. Кровля может быть сделана из разных строительных материалов, асбестоцементных или стальных листов, рулонных и местных (глинокамышовых и глиносоломенных) материалов.

Что касается конструкции, то кровельное покрытие может состоять из:

• скатов (наклонных поверхностей);
• наклонных ребер;
• конька (горизонтальных ребер).

Ендовы и разжелобки – это название мест пересечений под входящим углом, а карнизные и фронтонные свесы – это края кровли, которые выходят за пределы здания горизонтально либо под наклоном. В настенных желобках собирается атмосферная вода со скатов крыши, затем она попадает в водоприемные воронки, а уж после в водосточные трубы и ливневую канализацию.

Укладывать составляющие кровли можно как в поперечном, так и в продольном направлении, соединяя их внахлестку (большинство покрытий) или в замок (листы кровельной стали).

По конструкции кровли разделяют на:

• однослойные (состоят из листов ВО, стали, асбестоцементных плиток и фальцевой черепицы);
• многослойные (рулонные материалы, тес, гонт, стружка, плоская ленточная черепица).

В многослойных кровлях количество слоев будет колебаться от 2 до 5, это зависит от материала, которому вы отдали предпочтение. Такая кровля довольно трудоемкая и менее экономичная. Если в многослойной кровле каждый слой лежит в поперечном направлении, он непременно должен перекрывать стыки элементов слоя, лежащего ниже. Если же его кладут в продольном направлении, он должен покрыть нижележащий слой с напуском, установленным ГОСТ.

Фронтонный узел

Фронтонный узел.

Среди узлов кровли фронтонный узел самый простой в монтаже. Его выполняют с помощью торцевых (их еще называют ветровыми) планок. Торцевые планки закрывают в кровле фронтоны. Торцевые планки выполняют две функции: декоративную и защитную. Защитная функция заключается в защите от ветровых нагрузок, которые могут спровоцировать разбалтывание крепежа, прикрепляющего черепицу к стропилам. А еще ветровые планки защищают кровлю от проникновения воды и конденсата. Особенность оформления фронтонного узла: торцевые планки крепятся снизу вверх и накрывают торцевые края листов кровельного материала. Нахлест планок по длине выполняют в 10 см. Верхняя планка обязательно заводится под элемент конькового узла. Для предотвращения попадания воды под кровельный материал планку устанавливают таким образом, чтобы она перекрывала верхний гребень крайнего ряда черепицы, или подгибают край кровельного листа вверх. Ветровые планки крепят саморезами к деревянной обрешетке в крайнюю волну листа.

Важно: улучшить прилегание и соединение кровельного материала и планки можно с помощью дополнительного слоя уплотнителя

Виды четырехскатных крыш

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Список материалов и инструментов для обшивки свесов

Выбор материалов

Чаще всего узлы карнизов двускатной кровли обшиваются доской, изготовленной из хвойных пород дерева, так как этот материал считается наиболее предпочтительным

При выборе материала необходимо обратить внимание на его влажность. Слишком влажный материал со временем способен деформироваться, что испортит внешний вид свеса

Схема монтажа карнизного свеса шириной более 45 см.

Стоит обратить свое внимание на толщину деревянной обшивки, которая должна быть не менее 17 мм и не более 22 мм. А ширина и длина доски подбирается индивидуально

Сопряжение обшивки производится с обеих сторон. Это не касается досок, имеющих длину более 6 м. В этом случае сопряжение выполняется с шагом, равным одному метру длины материала, используемого для обшивки.

Доски, которыми обшиваются узлы карнизов двускатной кровли, должны обрабатываться водонепроницаемым составом. Делается это перед началом работ. Для этого применяется специальная краска или лак, предназначенный для обработки дерева. Деревянную обшивку необходимо обрабатывать каждые 2-3 года. Только в этом случае она сможет прослужить длительное время. Кроме досок, для обшивки можно использовать и другие строительные материалы:

Схема подшивки карнизного свеса.

1. Оцинкованные стальные листы. При обшивке кровельных карнизов используется сталь, толщина которой не должна превышать 0,8 мм. Кроме обычной стали, могут быть использованы металлические листы, имеющие перфорацию. Чтобы обрезать такой материал, используют специальное оборудование. После того как листы будут готовы, их покрывают краской во избежание коррозии.
2. Алюминиевые листы. Их толщина не должна превышать 6 мм, а ширина – 30 см. Для сопряжения листов используются специальные защелки.

Для обшивки свесов понадобится стандартный набор инструментов, используемых при устройстве кровли:

• строительный уровень или отвес;
• молоток;
• рулетка;
• шуруповерт;
• крепежные элементы;
• карандаш;
• строительная угловая линейка.
