Обзор бетона марки М250 (класса В20)

Технические характеристики

Помимо класса прочности, бетон класса в 20 характеризуется другими техническими характеристиками – марками подвижности смеси, водостойкостью и морозостойкостью состава:

  • Плотность бетона в20 обозначается литерой «D» и составляет от 2250 до 2400 кг/м³. Эта величина указывает на соотношение массы смеси к её объёму. От плотности раствора во многом зависит качество готового бетона и поэтому этот показатель всегда вносится в технический паспорт смеси.
  • Подвижность смеси – П2 – П4. Этот показатель влияет на удобоукладываемость материала: жёсткие смеси требуют обязательного вибрационного уплотнения, что приводит к увеличению затрат на электроэнергию и наличия специального оборудования. Марка подвижности бетона в 20 относится к универсальным смесям, хорошо заполняющим опалубку с минимальным уплотнением.

Способы определения подвижности бетона Источник present5.com

  • Морозоустойчивость F 150 – F 200. Величина показывает способность бетонов выдерживать сезонные циклы замораживая и оттаивания без потери несущей способности конструктивных элементов.
  • Влагостойкость W6. Показатель определяет способность бетона противостоять процессу намокания. При непосредственном контакте в влажной средой влага попадает в поры и микротрещины бетона, что приводит к чрезмерному намоканию и потере несущей способности бетона.

Изменение некоторых технико-механических показателей достигается на стадии изготовления бетонной смеси путём добавления различных пластификаторов и добавок.

Сфера применения

Область использования прочного, износостойкого раствора достаточно обширная. Среди возможных вариантов:

  • возведение фундаментов;
  • строительство железобетонных конструкций;
  • изготовление монолитных стен;
  • создание площадок, отмосток;
  • возведение железобетонных лестниц;
  • сооружение ограждений большой массы;
  • строительство дорог без серьезных требований к прочности.

Частное строительство использует бетон М250 редко из-за относительной дороговизны основных компонентов и наличия бюджетных вариантов, которые используются для решения проблем обустройства территорий.

Соотношение класса бетона и его марки

Класс бетона

Средняя прочность бетона данного класса,
кгс/кв.см

Ближайшая марка бетона

В3,5

В5

В7,5

В10

В12,5

В15

В20

В25

В30

В35

В40

В45

В50

В55

В60

46

65

98

131

164

196

262

327

393

458

524

589

655

720

780

М50

М75

М100

М150

М150

М200

М250

М350

М400

М450

М550

М600

М600

М700

М800

В строительстве применяют, в основном, следующие марки бетона (в
скобках указаны соответствующие маркам классы):

М100 (В-7,5) применяется для подготовительных
работ при заливке монолитных плит и ленточных фундаментов или при
дорожных работах в качестве подушки. Этот бетон укладывается на
песчаную подушку, и после застывания данного слоя производятся
арматурные работы.

Пример бетона марки М100 на основе кирпича (из расчета на 1
куб.м бетона): цемент М400 – 230 кг, бой кирпича (2-15 мм) – 0,9
куб.м (990 кг), песок кварцевый – 0,32 куб.м (540 кг), вода –
90-130 л.

М150 (В 12,5) – применяется для
подготовительных работ при заливке монолитных фундаментов, а также
устройства стяжек, бетонирования дорожек.

М200 (В 15) – ходовая марка бетона. Эту марку
бетона используют при изготовлении: отмостки, бетонных стяжек,
дорожек, лестниц. Применяют бетон марки м200 и для ленточных,
плитных и свайно-ростверковых фундаментов.

М250 (В 20) – промежуточный между популярными
марками бетона М200 и М300. Применяется при создании ленточных,
плитных, свайно-ростверковых фундаментов, дорожек, бетонных
отмосток, лент заборов, слабонагруженных плит перекрытий и других
конструкций.

М300 (В 22,5) – лидер среди марок по
популярности и применению. Предназначен для ленточных, плитных,
свайно-ростверковых фундаментов, монолитных и подпорных стен, плит
перекрытий, отмосток, дорожек, лент заборов.

М350 (В 25) – в основном, применяется при
создании ответственных конструкций в коммерческом строительстве. Из
него делают свайно-ростверковые фундаменты, монолитные стены, чаши
бассейнов, балки.

М400 (В 30) – из за высокой прочности, высокой
скорости схватывания, и высокой цены практически не применяется в
частном строительстве. Основное применение: строительство мостов,
банковских хранилищ, гидро-технических сооружений,
колонно-ригельных перекрытий в многоэтажном строительстве и
строительстве сейсмически активных регионах.

Стоит иметь в виду, что прочность бетона, приготовленного на
цементе определенной марки, будет различной в зависимости от
расхода цемента, качества материалов и условий твердения

Свежесть
цемента тоже имеет важное значение – со временем цемент М400 по
своим характеристикам опускается до М300 и т.д

В любом случае, для определения марок и разработки конкретных
составов бетона, необходимых для тех или иных конструкций дома,
желательно обратиться в специализированную проектную
организацию.

Для проверки соответствия заявленной марки бетона и фактически
привезенной на объект поставщиком потребуется 28 дней. Для этого из
проб привезенного бетона необходимо отлить кубики размерами
15?15?15 и через 28 дней их расчетного затвердевания привезти в
независимую лабораторию, где лаборанты определят фактическую марку
бетона.

Подвижность бетона, осадка конуса.

Под понятием «подвижность» бетона принято понимать его
способность заполнять формы, в которые его заливают. Иногда это
качество еще называют удобоукладываемостью или осадкой конуса.

Обозначение в накладных и паспортах бетонной смеси в виде буквы
П с коэффициентом от 1 до 5 ( пример: П-2) либо так: осадка конуса
10-15 см.

Для стандартных работ применяется бетон подвижности П-2 – П-3.
При заливке густоармированных конструкций, узких опалубок, колонн и
прочих подобных узких полостей, труднодоступных для заполнения
бетоном, желательно использовать бетон с подвижностью П-4 и выше
(осадка конуса 16-21 см). Подобные виды бетонной смеси хорошо
переносят укладку в опалубку, без использования вибратора.
Аналогичную подвижность бетона стоит выбрать, если для укладки
бетонной смеси используется бетононасос.

Сфера применения бетона класса в20

Тяжёлый бетон класса В 20 относится к виду бетонных смесей узконаправленного назначения.

Основное его предназначение – заливка монолитных фундаментных конструкций. В сочетании с металлическим пространственным арматурным каркасом тяжёлый бетон М 250 способен создавать фундаменты высокой прочности. Его также применяют для создания следующих конструкций:

Изготовление фундаментных блоков, дверных и оконных бетонных перемычек.

Монолитные оконные перемычки из монолитного бетона класса в20 Источник fabrika-betonov.ru

  • Устройство междуэтажных монолитных перекрытий в малоэтажном строительстве.
  • Изготовление бетонных канализационных колодцев и их покрытий.
  • Бетонные площадки и дорожки.
  • Бетонирование подпорных стен.
  • Колонны трубопроводов и кабельных эстакад.
  • Изготовление сборных железобетонных заборов и ограждений.

Бетон класса В 20 идеально подходит для опорных конструкций всех видов сооружений.

Пропорции бетона М250

Количество компонентов необходимое для приготовления 1 м3 имеет практическое значение в том случае, если бетонный раствор готовится непосредственно на строительной площадке собственными силами застройщика. Материал, соответствующий марке бетона М250 поступающий в готовом виде с бетонного завода проверен в заводской лаборатории, поэтому его можно сразу использовать по назначению.

Для приготовления 1 куба бетона М250 потребуется:

  • 295 кг портландцемента ЦЕМ I 32,5Н ПЦ (М400) или 257 кг портландцемента ЦЕМ I 42,5Н ПЦ (М500)
  • 1 115 кг гранитного щебня.
  • 690 кг или 720 (для портландцемента ЦЕМ I 42,5Н ПЦ (М500)) песка.
  • 190 л воды.

При замешивании небольших объемов материала общепринятой единицей измерения компонентов бетона является «ведро». Поэтому частному застройщику будет полезно знать пропорции состава бетона м 250 в ведрах объемом 10 литров. Для определения данной величины зададимся следующими исходными данными:

  • Соотношение компонентов (Ц: Щ:П:В) бетона на основе портландцемента ЦЕМ I 32,5Н ПЦ (М400), кг: 1:3,8:2,3:0,6.
  • Удельный вес цемента: 1 300 кг/м3.
  • Удельный вес гранитного щебня: 1 360 кг/м3.
  • Удельный вес песка: 1 550 кг/м3.
  • Удельный вес готового бетона: 2 300 кг/м3

Приводим вместимость ведра в литрах к вместимости в м3: 10/1000=0,01 м3. Определим сколько кг цемента, щебня и песка помещается в десятилитровом ведре:

  • Цемент: 1300Х0,001=13 кг.
  • Щебень: 1 360х0,01=13,6 кг
  • Песок: 1 550х0,01=15,5 кг.

Используя соотношение компонентов Ц: Щ:П:В вычисляем сколько м3 бетона можно приготовить из одного 10 л ведра цемента:

  • Количество бетона в кг: 13(цемент) +3,3х13,6 (щебень)+2,3х15,5 (песок)+13х0,6(вода)=101,33 кг.
  • Количество бетона в м3: 101,33/2 300=0,044 м3.

Зная пропорции бетона М250 на 1 м 3 можно рассчитать примерную себестоимость изготовления своими руками и сравнить ее с ценой готового бетона произведенного в заводских условиях. Задаемся ценами основных компонентов по Москве и Московской области:

  • Портландцемент ЦЕМ I 32,5Н ПЦ (М400): 3600 руб./т =3,6 руб./кг.
  • Щебень: 1 630 руб./т = 1,63 руб./кг.
  • Песок: 170 руб./т =0,17 руб./кг.
  • Вода: 35,4 руб./м3= 0,0354 руб./л

Себестоимость 1 м3 бетона М 250 изготовленного своими силами: (295х3,6)+(1 115х1,63)+(690х0,17)+(190х0,035)=3 002 руб. Сравним среднюю цену бетона заводского изготовления с ценой бетона собственного изготовления: 100-((3002х100)/(4 250+4 400/2))=100-69,4=30,6%. Самостоятельное изготовление бетона М 250 обойдется застройщику на 30,6% дешевле, чем покупка готового бетона.

Многие застройщики зададут законный вопрос: «откуда взялась такая значительная разница в себестоимости?». Дело в том, что в себестоимости бетона заводского изготовления «сидят» статьи расходов, которых нет в себестоимости бетона самостоятельного изготовления: заработная плата, амортизация оборудования, зданий и сооружений, электроэнергия, реновация (полное восстановление) оборудования, прибыль, налоги и обязательные отчисления в государственные фонды, и другие производственные и непроизводственные расходы.

Области применения

Марка бетона М250 используется при:

  • Изготовлении железобетонных несущих конструкций, включая монолитные стены;
  • Заливки плит и других типов фундаментов;
  • Обустройстве покрытий для дорожного полотна в случае, если к последнему не предъявляются серьезные требования касательно прочностных характеристик;
  • Устройстве ж/б лестниц с применением бетона тяжелого класса В20 М250;
  • Производстве массивных ограждений;
  • Создании разного рода площадок, отмосток.

Представленная марка имеет средние технические показатели по сравнению с продукцией М200 и М300, поэтому не нуждается в частом использовании в частном секторе. Причиной тому является несоответствие заявленной прочности и окончательной стоимости материала.

Стадии набора прочности бетонной конструкцией

Схватывание и твердение растворов на основе цемента обусловлено его химическим взаимодействием с водой. Силикаты, алюминаты и алюмоферриты, которые входят в состав портландцемента, обеспечивают повышение прочности на различных стадиях отверждения.

Скорость химических реакций зависит от наличия катализаторов (специальных добавок) и температуры.


Бетонные конструкции бывают разные, исходя из этого следует рассчитывать соотношение компонентов раствора и предполагать сроки схватывания и твердения.

Стадия схватывания

В состав цементного порошка входит трехкальциевый алюминат (3СаО*Al2O3), трехкальциевый силикат (алит, 3СаО*SiO2), двухкальциевый силикат (белит, 2CaO*SiO2) и алюмоферрит. Алит, который занимает большую часть массы портландцемента, участвует в обеих стадиях отверждения. При затворении водой и в начале стадии схватывания он выделяет тепло, которое увеличивает скорость реакции.

Однако более активным компонентом цемента на этапе схватывания является трехкальциевый алюминат. В течение 24 часов после смешивания он интенсивно реагирует с водой, формируя первичные связи в бетоне. После окончания схватывания алюминат полностью утрачивает влияние на прочность цемента.


Итоговая прочность бетона в зависимости от марки, времени затвердевания и температуры воздуха.

Стадия схватывания проходит в первые часы после заливки опалубки. Скорость начала реакции и длительность процесса зависят от состава смеси и температуры воздуха. При нормальных температурах (+18…+22°С) бетон схватывается через 2,5-3 часа. Из них 1,5-2 часа проходит до начала реакции, а 1 час уходит непосредственно на схватывание.

При снижении температуры начало реакции может отодвинуться на 4-8 часов, а ее продолжительность — увеличиться до 15-20 часов.

В горячей среде схватывание происходит активнее и начинается более быстро. Весь процесс может занять менее 1-2 часов, из которых реакция — 15-20 минут.

Стадия твердения

Стадия формирования бетонного камня начинается по завершении схватывания. Твердение материала происходит за счет удаления свободной воды. Часть жидкости испаряется во внешнюю среду, а другая — связывается с молекулами силикатов и алюминатов, образуя стойкие комплексы. Чтобы не нарушить баланса между связываемой и испаряющейся водой, нужно обеспечить оптимальную влажность и температуру среды.

Бетон марки М250

Определение и характеристики

Бетон тяжелый класс В20 М250 используют для заливки плит и площадок.

Бетон является одним из наиболее ходовых строительных материалов, тем более в условиях современных технологий, где доля монолитного строительства постоянно растет. Кроме того, постоянно возрастает спрос на железобетонные изделия заводского производства, где также используют состав бетона М250.

Как известно, бетон – это камнеподобный материал искусственного происхождения, который получают после твердения затворенной водой сухой смеси, которая состоит из цемента, щебня, песка и некоторых добавок. Одной из основных характеристик такого материала является его прочность на сжатие.

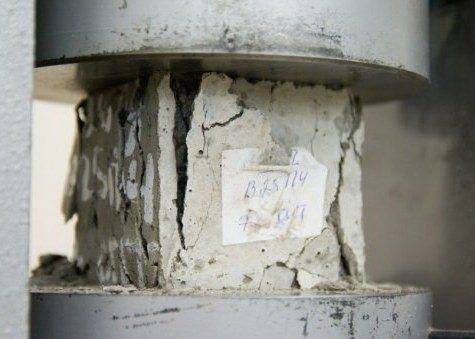

Определение прочности на сжатие.

Для определения такой прочности бетона кубик застывшего бетонного камня со стороной 150 мм подвергают испытанию под прессом, в результате чего определяют среднее значение силы, приложенной на квадратный сантиметр поверхности изделия, которую данный кубик способен выдержать без серьезных разрушений. Значение приложенной силы указывают в маркировке с некоторым приближением.

В нашем случае марка М250 обозначает, что перед нами материал с прочностью на сжатие в пределах 250 кгс/кв. см, а если быть точнее, то 262 кгс/кв. см.

На фото соотношение между классами и марками бетона с указанием прочности на сжатие.

По классификации Ст СЭВ марке М250 соответствует класс В20, который считается основной ступенью этой классификации, тогда как М250 в нашей стране относится к промежуточным маркам и потому применяется нечасто, что объясняет низкую популярность и невысокий спрос на этот продукт.

Основные технические характеристики материала можно представить в виде такого списка:

  • Марка – М250;
  • Класс – В20;
  • Прочность на сжатие – 262 кгс/см2;
  • Морозостойкость – F100 — F150, при использовании гранитного щебня – F Применение специальных добавок может повысить этот показатель до нужного значения;
  • Водонепроницаемость – W Использование гранитного щебня может повысить водонепроницаемость до значения W6, дальнейшее повышение возможно с использованием специальных добавок – гидрофобизаторов, пластификаторов и пуццоланов;
  • Плотность бетона М250 составляет примерно 2350 кг/м3, что позволяет отнести его к тяжелым маркам. Однако удельный вес бетона М250 может колебаться в зависимости от применяемых заполнителей, водоцементного отношения и способа уплотнения раствора, а также от уплотняющих добавок;
  • Подвижность готового товарного бетона названной марки колеблется в зависимости от требований литья и состава и может принимать значения П2, П3, П4.

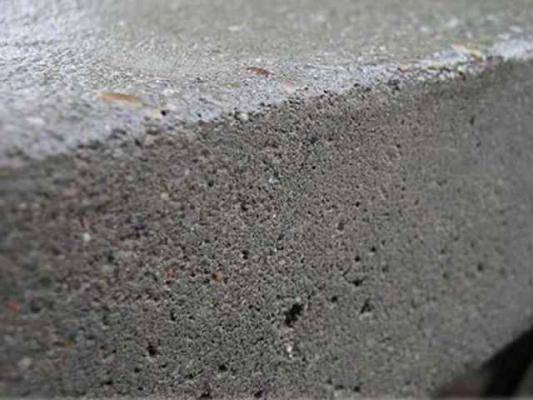

Структура поверхности бетонного камня марки М250.

Состав

От правильного подбора компонентов зависит качество смеси.

Мы рассматриваем классический случай цементобетона, поэтому его состав не отличается от других подобных материалов.

Для приготовления этого вида бетонного раствора используют такие компоненты:

  1. Вяжущее вещество. Здесь применяют портландцемент марок М400 – М500, что позволяет добиваться наиболее оптимального водоцементного отношения, при этом цена раствора остается приемлемой;
  2. Мелкий заполнитель. Используют различные виды природного песка, предварительно отмытого от глины и пылевидных частиц. Особых требований к нему не предъявляется, достаточно соответствия ГОСТ 8736-93;
  3. Крупный заполнитель. Используют гравийный, известняковый и гранитный щебень, причем первый вид – наиболее часто, известняк считается менее прочным и морозостойким, а гранит – слишком дорогим. Щебень обязательно испытывают на прочность, морозостойкость и водонепроницаемость, желательно, чтобы эти показатели превышали стандарты для бетона этой марки примерно в два раза;
  4. Специальные добавки. Содержание пластификаторов при производстве товарного бетона должно составлять не менее 5.8 кг/м3 согласно ГОСТ 8736-93. Кроме того, в состав добавляют воздухововлекающие, уплотняющие, гидрофобизирующие, антисептические и прочие целевые добавки.

Таблица соотношений компонентов раствора.

Состав и пропорции бетона М250 на 1м3 согласно государственному стандарту принимается 1:2.1:3.9 по массе и 1:1.9:3.4 по объему для цемента марки М400.

Если вы используете цемент марки М500, тогда это соотношение будет 1:2.6:4.5 по массе и 1:2.4:3.9 по объему.

Области применения

Марка бетона В20 используется как в жилом, так и в коммерческом строительстве. Конструкций и зданий, которые в будущем могут испытывать серьезные нагрузки, из такого раствора не возводят, но для реализации различных целей в частных домоводствах класс бетона Б20 вполне подходит.

Основные сферы использования бетона М250:

  • Заливка фундаментов – для многоэтажных домов при условии правильного армирования. Идеально для бань, гаражей, одноэтажных строений, сараев. Бетон Б 20 благодаря своим свойствам позволяет заливать основания на объектах со сложным рельефом.
  • Заливка плит перекрытий, разного типа лестничных площадок.
  • Формирование дорожек, площадок, отмосток на приусадебных территориях. Данный бетон (класс В20) способен выдерживать негативное воздействие внешних факторов, не деформироваться при нагрузках от транспорта и т.д.
  • Создание опор, трубопроводов, разнообразных железобетонных конструкций.
  • Выполнение внутренних несущих стен, потолочных перекрытий в строениях с малой этажностью.
  • При условии серьезного армирования (что значительно повышает технические характеристики и параметры) бетон тяжелый М250 допускается использовать и там, где отмечены немалые механические, весовые нагрузки: колонны метро и тоннелей, кольца технических колодцев, фундаментов и т.д.
  • Производство различных железобетонных изделий в условиях завода.
  • Заливка погребов, подвалов и других конструкций.
  • В определенных случаях использование бетона М250 актуально для строительства автомобильных дорог, даже порой взлетных полос аэродромов, обустройства бетонных подушек и т.д.

Бетон марки М250 – качественный и прочный раствор, актуальный для реализации самых разных задач и несложный в работе. Соблюдение технологии замеса бетона и верный выбор компонентов либо же заказ смеси у проверенного производителя станут гарантией надежности и долговечности любого залитого элемента или объекта.

Как замешивать бетон М250

Приготовление раствора проходит либо в заводских условиях, либо в домашних условиях при помощи гравитационных бетоносмесителей. При производстве бетона М50 характерно то, что снижается доля вяжущего элемента, а в то же время увеличивается объем затворяемой жидкости. По этой причине чтобы достичь необходимой прочности бетона B20 придется тщательно его перемешивать. В этом плане у заводских изделий всегда имеется преимущество перед домашними. При приготовлении смеси лучше всего использовать следующую пропорцию 1:2,5:4,6 (цемент:песок:заполнитель крупной фракции). Естественно, что основой для раствора выступает цемент. Чтобы приготовить качественную смесь лучше всего брать цемент марки I/II 32,5 (доля шлаков должна быть небольшой).

Альтернативным вариантом выступает портландцемент, который также можно использовать. Главное требование к любому виду цемента — это свежесть. Если говорить о песчаном наполнителе, то здесь лучше всего применять речной материал с модулем крупности 2 или 2,5.

Все приведенные выше пропорции соответствуют ГОСТ 27006, который регламентирует качество смеси М250 (М50, b20). Если говорить в общем, то для приготовления 1 м3 смеси понадобится 536 кг песка, 360 кг цемента, 1141 кг щебня и 133 л воды.

Состав бетонной смеси

Технические характеристики бетона М250 определены в ГОСТ 7473–2010. Для его изготовления понадобятся следующие компоненты:

Цемент — основной компонент, качество которого влияет на окончательные параметры бетонной смеси. Для производства раствора берут марки М400 и М500

Важно выбирать качественный материал с соблюдением сроков применения, так как это также влияет на характеристики получаемой смеси. Рекомендуется использование портландцемента, что поможет получить раствор с наилучшими параметрами

Но нужно учитывать небольшое повышение цены готового состава.
Чистая вода, например, из скважины.
Крупнофракционный заполнитель. Чаще всего из-за стоимости выбирают гравийный щебень для бетона. Для замеса подойдет также гранитный, известняковый или доломитовый виды щебня.
Песок — мелкий заполнитель. Очищен от посторонних частиц, например, глины, которая негативно влияет на получаемый раствор. Используется карьерный песок первого и второго класса, с модулем крупности в пределах 2—2,5.
Добавки, что улучшают характеристики смеси, например, антисептики, уплотнители и т. д.

Характеристики бетона В20

Благодаря большой прочности, морозостойкости, долговечности бетон стал основой для строительства на протяжении нескольких десятилетий. Его широкому распространению способствует возможность создания конфигураций любой геометрии.

Особенно востребован класс В20 (марка М250). Это тяжелый бетон, его плотность доходит до 2400 кг/м³.

Основные параметры бетонной смеси класса В20:


Прочность бетона на сжатие

  • уровень прочности — 250–260 кг/см²;
  • водонепроницаемость — W2–W8, что означает стойкость к давлению воды от 2 до 8 атмосфер;
  • морозостойкость — F100–F200. Это означает, что изделие из такого материала может выдержать, как минимум, 100–200 состояний полного замерзания воды внутри него при опускании температуры ниже 0 градусов Цельсия. Показатель увеличивается при использовании модификаторов, твердого щебня.

Вес смеси определяется, в основном, крупным наполнителем.

Упругость бетона зависит от качества цементного камня, плотности наполнителей. Модуль упругости показывает степень его устойчивости к деформации. Чем выше этот показатель, тем меньше деформация при одной и той же нагрузке.

У тяжелых бетонов показатели упругости самые высокие ввиду использования очень плотных наполнителей – щебня и гравия.


Вес бетона в 1 м3

Маркировка бетона

На информационных сайтах и технических справочниках бетонные смеси по прочности разделяются на классы, обозначаемые литерой «В». Одновременно даётся ссылка, что этот класс соответствует марке М. В чем же разница таких обозначений и почему нужно оставить одну маркировку, объясняется тем, что класс бетона указывает – какое предельно допустимое давление в МПа способен выдержать бетонный образец до наступления разрушительных деформаций.

Испытание бетона на сжатие Источник cemmix.ru

Нетрудно понять, что конструкции из бетона класса в 20 рассчитываются на предельно допустимую нагрузку равную 20 Мпа.

Марка бетона показывает более усреднённый показатель прочности и поэтому не всегда совпадает с классом прочности. Визуальная наглядность соотношения хорошо просматривается в сравнительной таблице маркировок:

Таблица маркировок бетонов в зависимости от класса Источник cemmix.ru

В проектной документации обычно указывает класс бетона, а в заказах на изготовление бетонной смеси ссылаются на его марку.

Состав

Изготавливая бетон М250, состав подбирается в соответствии с нормативными требованиями стандартов ГОСТ. Итоговый уровень качества определяется в зависимости от того, какие пропорции соблюдались. Для приготовления раствора могут потребоваться обычные ингредиенты.

  • Вяжущий компонент. В его качестве, обычно, выступает портландцемент М500. Благодаря этой марке сухого вещества достигается получение оптимального материала для заливки конструкции. Примечательно, что его использование не приводит к значительному увеличению стоимости продукции.
  • Мелкофракционные наполнители. Могут применяться различные виды песка, включая карьерный и речной. Требуется исключительно чистый материал, поэтому его предварительно очищают от вредных примесей, включая глину. К этому компоненту не предъявляются строгие требования. Единственное правило – соблюдение пропорций.
  • Крупнофракционные наполнители. В процессе изготовления всегда потребуется крупный наполнитель. В его качестве выступает гранитный или известняковый щебень. Гранитная разновидность характеризуется большей стоимостью, имея при этом повышенные показатели прочности. Известняковый камень не способен справиться высокой нагрузкой, поэтому применяется зачастую в частном строительстве.
  • Активные добавки. Для получения оптимального цементного состава дело не обходится без использования пластификаторов, антисептиков и прочих веществ. В ходе производства заводского раствора М250 пропорция предусматривает наличие специальных добавок, количество которых составляет минимум 5800 грамм на каждый кубометр бетона.

Как испытывается прочность бетона

В соответствии с ГОСТ 10180-2012 «Бетоны. Методы определения прочности по контрольным образцам», для испытаний прочности на сжатие используются образцы кубической формы с длиной ребра 100, 150, 200, 250, 300 мм, для каждого из которых используются бетоны с разными номинальными размерами зерен наполнителей:

  1. 20 мм и менее — для образцов с длиной ребра 100 мм;
  2. 40 мм — для образцов со стороной 150 мм;
  3. 70 мм — для образцов с размером ребра 200 мм;
  4. 100 мм — для кубика с длиной ребра 300 мм.

Образцы отвердевают в нормальных условиях, которые регулируются ГОСТ 18105 (температура воздуха +20° С +/ – 2° С, относительная влажность воздуха 95% +/ – 5%).

Готовые образцы осматривают на выявление дефектов (трещины, полости, раковины, сколы ребер), затем нагружают их в испытательной машине до разрушения. Максимальное усилие принимают за разрушающую нагрузку.

Применяются также испытания образцов на растяжение при изгибе, на осевое растяжение, на растяжение при раскалывании.

Прочность бетона

В зависимости от марки бетона по прочности на сжатие раствор будет в большей или меньшей степени устойчивым к нагрузкам в различных условиях. Этот параметр обозначается буковой «М» и числом от 50 до 1000, которое указывает какую нагрузку в кгс/см2 способен выдержать определенный состав. Допустимая погрешность (коэффициент вариации) этого показателя составляет 13,5%.

Также существует класс бетона на сжатие, который измеряется в МПа (мегапиксели) и обозначается буквой «В», после которой стоят цифры в диапазоне от 3,5 до 80, указывающие какое давление материал выдерживает в 95% случаев.

Класс бетона и его марка неразрывно связанны между собой, поэтому зная один из показателей, можно легко определить другой.

Чтобы определить марку бетона и класс бетона, рассмотрим таблицу, соответствующую ГОСТ 26633-91.

Согласно этим данным определяется марка и класс на прочность бетонного раствора.

Чаще всего при производстве строительного материала для фундаментальных оснований используется бетон М 400, однако не будет лишним рассмотреть и сферы применения других марок.

М 50-100

Самым хрупким и ненадежным считается состав с маркировкой 50. Чаще всего его используют при заполнении пустот в конструкциях, которые не испытывают нагрузок. Приблизительно то же самое можно сказать о смесях М 75 и М 100. Так называемому «худому» бетону нашлось применение при заливке чернового слоя строительной смеси. Эти составы используют при изготовлении подстилающей подушки (подбетонки) для фундаментов, стяжек и при монтаже дорожных оснований.

Исходя из того что, класс бетона по прочности на сжатие соответствует В 7,5, показатель такого материала не позволяет применять его для серьезных работ.

М 150

Обладая чуть лучшими прочностными показателями бетон М 150 также можно отнести к легким бетонам, которые не стоит выбирать для конструкций, испытывающих нагрузки. Такие смеси можно использовать для черновых работ и при заливке фундамента для маленьких одноэтажных построек. Также допускается его применение для стяжек, садовых террас, дорожек и площадок, по которым будут ходить люди.

М 200-250

При соотношении марки 200 и класса бетона В 15 состав получается более прочным. Его можно использовать для возведения подпорных стен, при изготовлении лестниц, площадок, дорожек, отмосток и бордюров. Нередко М 200 заливают фундаментальные основания ленточного типа (только при условии устойчивости почвы) и открытые террасы.

Прочности бетона хватает для монтажа стяжек в помещениях с небольшой механической нагрузкой.

Практически таким же свойством отличается и бетон М 250 – его также часто заливают в качестве плит с малой нагрузкой.

М 300

Если рассматривать марки бетона и их характеристики, то М 300 сегодня пользуется довольно большим спросом при возведении монолитных фундаментов, благодаря оптимальному соотношению цены и качества. Также смеси этого типа подходят для заливки площадок и при изготовлении лестниц как на улице, так и внутри дома. Бетон М 300 обладает хорошей влагоустойчивостью, поэтому влажная среда не оказывает на него разрушительного воздействия.

М 350

Если выбрать марку бетона с классом В 27,5, то вы получите прочный материал для строительства конструкций как монолитного, так и перекрывающего типа. Такие составы используют при закладке фундамента для многоэтажных зданий. Благодаря повышенной прочности смеси, она также подходит для более серьезных построек: бассейнов, несущих колонн, аэродромных плит и многого другого.

М 400

При таком соответствии марки и класса бетона (М 400, В 30) за строительный материал придется заплатить довольно дорого. В силу высокой стоимости смеси этого типа не отличаются большой популярностью у частных застройщиков. Тем не менее, бетон М 400 быстро схватывается, поэтому его чаще применяют при строительстве крупных объектов: торговых комплексов, спортивных арен, банков, аквапарков и так далее. Также этот бетон подходит для заливки мостов, подводных сооружений, высоконагруженных опор и гидротехнических построек.

М 500 и выше

Такие составы можно отнести к узкоспециализированным, так как при такой концентрации цемента и прочностных показателях, применять М 500 для строительства жилых домов не рационально. Обычно бетонные смеси этого класса применяются для возведения банковских хранилищ, мостов, плотин, дамб и стратегических объектов.

Помимо классификации бетонов по прочности, стоит также учитывать и другие отличия.

Пропорции и изготовление бетона м250

Качественный состав бетонов любой марки регламентируются техническими нормами и условиями ГОСТ 7473-94 «Смеси бетонные». При изготовлении составные компоненты смеси в сухом виде строго дозируются в определённой пропорции и смешиваются с водой.

Таблица составных пропорций бетона В 20:

Марка цементаСоотношение цемента, песка и щебняОбъем бетонной смеси на 10 л цемента
М 4001:2,1:3,9От 43 до 44
М 5001:2,6:4,5От 50 до 52

Большое влияние на качество бетонного раствора оказывает количество воды, необходимое для придания готовой смеси необходимой пластичности и однородности. В идеальном водоцементном соотношении часть воды составляет 0,3 – 0,5 от объёма вяжущего компонента. Избыток воды приводит к снижению прочности конечного бетонного продукта.

В заводских условиях процесс изготовления происходит на мощном многоуровневом оборудовании с использованием различных вибрационных и вибровакуумных установок. Профессиональные дозаторы и смесители позволяют автоматически подавать предельно минимальный объем воды, что положительно влияет на качество бетонной смеси, и применять добавки для увеличения время твердения и степени текучести раствора. Весь процесс смешивания выполняется мощными бетоносмесительными установками. Приготовленная смесь отличается однородностью и качеством, недоступных для непрофессиональных «домашних» бетономешалок.

Макет бетонного завода Источник conmet23.ru

Техническое описание

Марка М250 — тяжелый класс бетона, который имеет такие особенности:

  1. W2-6 – характеристики водонепроницаемости, которые будут зависеть от использования специальных добавок. Бетон М250 W6 считается со средним показателем устойчивости к проникновению влаги.
  2. F100, F150, F200 – морозоустойчивость, будет зависеть от типа заполнителя. Обычно применяют такие типы щебенки: гранитную, гравийную, известняковую.
  3. Показатели плотности стройматериала составят примерно 2300 килограмм на 1 кубометр. Цифровые данные зависят от типа наполнительного стройматериала.
  4. Скорость процесса затвердевания колеблется в пределах п2-п4. Подвижность зависит, будут ли, применяются добавки или нет.
  5. Класс бетона М250 В20, характеризуется испытанием стандартных образцов на сжатие. Цифра 20 указывает на то, что в 95 % вариантах, стандартный образец, изготовленный из бетона М250 способен выдержать давление 20 МПа, что составляет 200 килограмм на 1 куб.см. Показатели прочности бетона в соответствии с коэффициентами вариаций равны 200-260 кг/1см2.
  6. Цена на бетон М 250 с учетом доставки будет зависеть от области страны, производителя и требуемых технических качеств – подвижности, морозостойкости, водонепроницаемости и прочности на сжатие.
  7. Если температура воздуха превышает 30 градусов, то время застывания материала составляет 2-3 часа.

По техническим характеристикам бетон М250 ГОСТ 26633-2012 имеет соответствующие требования, которые указаны в нормативных документах в пункте про «Бетоны тяжелые и мелкозернистые». В каждом индивидуальном варианте на численность значений характеристик оказывает влияние тип заполняющего вещества – соотношение воды и цемента, плюс введение специальных модифицирующих компонентов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
