Вальмовая крыша своими руками – устройство стропильной системы

Пошаговое строительство крыши по датской технологии

Датская крыша имеет вальму треугольной формы, а примыкающий к ней фронтон выполнен в форме трапеции. На первый взгляд схема крыши имеет сходство с вальмовой конструкцией, но укороченная вальма меньшего размера, а ее углы не имеют совпадений с углами крыши.

Чтобы не совершить ошибок во время строительства полувальмовой крыши своими руками, важно правильно составить проект крыши и рассчитать элементы стропильной системы. При этом не нужно вычислять размер каждого элемента, можно определить параметры самой большой детали

Для остальных деталей допускает применять такие же мерки или немного меньше.

Ближе к природе

Расстаться с традиционализмом, сделать по-настоящему неповторимое строение из природного материала поможет видео/ Беседка с вальмовой крышей в рустикальном стиле

Готовы повозиться с кривулинами, которые в итоге превратятся в геометрически выверенную конструкцию стоек, стропил? Дерзайте! Фантазию ограничит только удалённость леса. Соединение элементов в этом случае усложнится. Добавочные элементы крепежа покажутся чужеродными. Но результат того стоит.

После такой практической подготовки браться за строительство дома с четырёхскатной вальмовой кровлей не страшно. Подготовить смету, проект, засучить рукава, а дальше пойдёт само, только успевай поворачиваться лицом к новым проблемам.

Конструкция четырехскатной крыши и установка стропильной системы

Теперь, когда готов проект и у вас на руках есть чертежи четырехскатной крыши, можно приступать к устройству стропил системы крыши. Монтаж можно осуществлять несколькими способами – висячим и наклонным.

Наклонный способ более экономичен и не так сложен при возведении. При возведении стропильной системы необходимо учитывать элементы, которые обязательно присутствуют в каждой конструкции:

  • накосные или диагональные стропила. В готовой конструкции их устанавливают так, чтобы они имели упор. Обычно упирают в мауэрлат и следующую пару стропильных ног;
  • мауэрлатом называют нижнюю опору для стропил;
  • прогоном-балку, которую используют как дополнительную опору, располагают обычно параллельно мауэрлату;
  • укороченные стропильные ноги, также используют для упора в мауэрлат и стропильные ноги;
  • стойки и подкосы используются для сооружения конструкции с многопролётностью, в этом случае необходимо ещё установить несколько опор на накосную ногу;
  • ригели. Помогут если появились распоры. Обычно это происходит, если стропильная система четырёхскатной крыши при монтаже была установлена неправильно;
  • лежень используют в качестве опоры для подкосов и стоек;
  • шпренгель применятся как дополнительный элемент стропильной опоры.

Этапы работы

Первым делом, для равномерного распределения нагрузки от стропильной системы, кровельного покрытия и выпадения осадков в зимний период, на несущие стены укладывают опору для стоек и мауэрлат. Опору для стоек устанавливают на несущие перегородки. На эти опоры потом будут устанавливать опорные стойки. Здесь не обойтись без водяного уровня, при помощи которого выравнивают опорные стойки и закрепляют подпорами из досок. Крепят стойки с помощью металлических уголков. В зависимости от того, монтаж какой крыши выполняют, учитывают и необходимую расстановку стоек.

При монтаже стропильной системы для вальмовой крыши, стойки располагают в один ряд, а расстояние между ними должно быть не более двух метров. Если происходит монтаж шатровой конструкции, то тут стойки располагают по диагонали с одинаковым расстоянием от угла. На стойки потом укладывают прогоны и закрепляют их с помощью уголка на саморезы. Далее устанавливают диагональные стропила с шагом от 0,5 до 1,5 метра. Профессиональные плотники советуют изготавливать стропила из двух досок, объединённых в толщину, так как именно эти элементы конструкции испытывают нагрузку. Их упирают верхней стороной на стойку, а нижней на угол мауэрлат.

Далее нужно заполнить расстояние между стропилами. Для этого прекрасно подойдут укороченные стропильные ноги. Наибольшую нагрузку получает нижняя четверть диагональных стропил, поэтому рекомендуют под них установить дополнительные элементы стропильной опоры. Их ставят, как и коньковые стойки, на усиленные балки. На готовую конструкцию стропильной системы четырёхскатной крыши делают обрешётку, с последующим укладыванием на неё кровельного материала.

Преимущества и недостатки четырёхскатной конструкции

Если сравнивать четырёхскатную конструкцию с классической двускатной, сразу можно выделить ряд преимуществ и недостатков. К преимуществам относятся:

  • благодаря мансардным крышам можно переоборудовать чердачное помещение в жилое, что значительно увеличит жилую площадь дома;
  • четырёхскатная крыша за счёт особенности своей конструкции не подвержена временным деформациям;
  • утепляя кровельный материал при монтаже, вы тем самым улучшаете теплоизоляцию всего дома, это экономия на отоплении;
  • за счёт низких углов наклона конструкции, такие крыши лучше противостоят разным погодным изменениям;
  • благодаря своему необычному дизайну, конструкция смотрится очень красиво и придаст изюминку любому помещению.

К недостаткам, пожалуй, можно отнести такие моменты:

  • учитывая, что конструкция четырёхскатной крыши сложнее, чем двускатной, при монтаже она вам обойдётся дороже. Но опять же, благодаря ей можно не делать кирпичную кладку;
  • скаты, расположенные с четырех сторон, забирают часть жилого помещения с коротких торцов;
  • ещё одним недостатком считается то, что мансардные окна, которые устанавливаются, во время дождя могут стать причиной появления лужи на полу. Но опять же, только в том случае если вы забыли их закрыть. При желании даже в мансардную крышу можно установить обычные вертикальные окна.

Принцип устройства стропильной системы

Несущая конструкция крыши с висячими стропилами не требует сложных расчетов и проектных решений. На схеме видно, что стропила двускатной крыши с мансардой устанавливают в виде треугольных арок по всей длине дома с шагом, который зависит от веса кровельного материала с обрешеткой и изоляционными материалами. Фронтальные поверхности являются продолжением стен дома и выполняются из того же материала.

Принцип висячих стропил основан на распорной системе. Стропильные ноги опираются в верхней точке друг на друга и затягиваются ригелем, который крепят на высоте бедующего потолка мансарды. Затяжка выполняется для уравновешивания распорной нагрузки, действующей на стены дома. Внизу стропила жестко прикрепляются к мауэрлату — деревянному фундаменту для стропильной конструкции крыши.

Мауэрлат располагают по периметру дома, на верхних основаниях стен. Выполняют такой фундамент непрерывной укладкой бруса 100 на 150 мм или 150 на 150 мм на гидроизоляцию.

Если длины бруса не хватает для укладки одним обрезом по всей стене, его соединяют из двух частей по центру ограждения, загоняя крепления под углом в 450 градусов. Закрепляют мауэрлат к основанию стены ближе к ее внутреннему краю анкерными болтами и шпильками.

Устройство стропильной системы

Основой четырехскатной крыши является стропильная система с усиливающими элементами. Однако не менее важны и другие детали конструкции, которые обеспечивают необходимую прочность и надежность.

Опорная балка

Для обеспечения надежного соединения стропил с несущими стенами и равномерного распределения нагрузок монтируется мауэрлат. Это брус или балка, закрепленная на верхней части стен по всему периметру дома.

Обычно применяется деревянный брус размером 10х10, 10х15 или 15х15 см. Он должен располагаться строго горизонтально и формировать непрерывную опорную раму.

Накосные ноги

В месте соединения длинных и коротки скатов четырехскатной кровли, с двух сторон дома, устанавливаются наклонные стропильные пары – накосные ноги. Длина стропил в них превышает длину других стропил, формирующих скаты.

Кроме того нагрузка на данный элемент возникает повышенная. С учетом этого, для изготовления ног, как правило, используются спаренные доски. Общий их размер достигает 10х15 или 10х20 см.

Коньковый брус

В вальмовых крышах стропильные ноги в верхней части соединяются брусом, получившим название коньковый прогон или конек. Он обеспечивает жесткость всей стропильной системы и служит верхним упором для стоек.

В шатровой конструкции такого элемента нет. Для конька чаще всего применяется брус 10х10 см.

Схема обустройства несущей конструкции

Основу несущей конструкции крыши составляют стропила, которые, по сути, формируют ее силовой каркас. В вальмовых крышах, помимо накосных ног, используется два вида стропил – основные стропильные ноги (пары) и нарожные (укороченные) стропила.

Нарожные стропила соединяют накосные ноги с мауэрлатом. Выбор сечения стропил приведен выше.

Укрепляющие элементы

Стропильная система должна быть прочной и жесткой конструкций. Для укрепления стропил применяются такие элементы:

  1. Стойки – вертикальные брусья, подпирающие стропильную систему и удерживающие ее на нужной высоте.
  2. Шпренгели – наклонные элементы, подпирающие стропила короткого ската.
  3. Лежень – брус, служащий опорой для стоек. Он укладывается на внутренние стены или перекрытие.

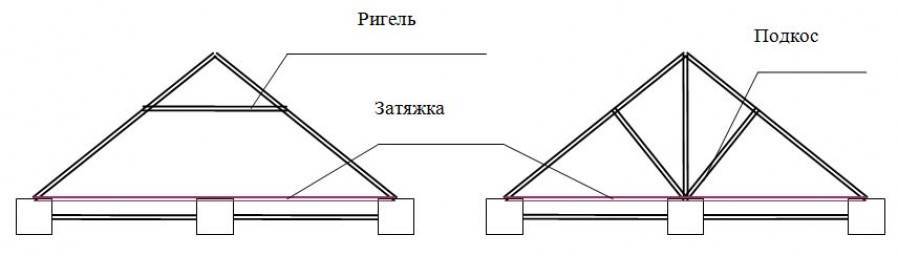

  4. Ригель и затяжка – горизонтальные брусья, скрепляющие стропильные пары в верхней и нижней части, соответственно.
  5. Подкосы – наклонные подпорки, упрочняющие стойки. Они служат для увеличения прочности всей конструкции.
  6. Кобылки – доски, формирующие свес.

Необходимость дополнительных упрочняющих элементов определяет размер перекрываемого пролета и длина стропил.

Четыре ската во всем своем многообразии

Давайте разберем основные виды вальмовой крыши:

  • Классическая четырехскатная. В ее конструкции используются прямые стропила, а угловые ребра тянутся от конька. В этой конструкции свесы расположены на одной высоте.
  • Голландская полувальмовая. Здесь противоположные скаты уже укорочены, примерно в 1,5-3 раза. Такая конструкция хороша для установки вертикальных окон в мансарде, которых обычно так сильно не хватает.
  • Датская полувальмовая. В этой конструкции есть вертикальные фронтоны, ниже которых монтируется торцевой скат. В качестве фронтонов здесь часто выступают треугольные окна.
  • Ломаная волевая вальмовая конструкция. Это скаты разных размеров, которые находятся при этом еще и под разными углами. Такая крыша смотрится объемной, и у нее более рационально используется площадь внутренней мансарды. Но и проектирование, и установки у нее немного сложнее, чем у классической.
  • И наконец шатровая крыша. Такую возможно установить только на дом, имеющий квадратную форму. В этом случае все скаты имеют правильную форму равнобедренного треугольника, и все хребты сходятся в одной точке сверху.

Также один из популярных видов вальмовой крыши – Г-образная. Впервые такая крыша появилась в Италии, еще в XIX веке. А со временем и в США, когда дома стали строить в стиле ранчо. У нее четыре слегка наклонных ската, которые образуют своей формой очертания буквы «Г» за счет перпендикулярного соединения между собой.

Это просто идеальный вариант для дома, который необходимо защитить от сильного ветра. Кроме того, в жаркую погоду от солнечных лучей его отлично закрывает выступающие козырек. И, наконец, благодаря непрерывности карниза Г-образной вальмовой крыши, довольно легко устанавливать водостоки.

Ведь у такой архитектуры есть свои секреты: козырек веранды всегда повторяет очертания большого крыла Г-образной крыши. В таком случае такая крыша смотрится просто великолепно! Но есть и минусы у такой конструкции – сокращение площади чердачного пространства, причем довольно существенно.

Как вы видите, у каждой из формы есть свои преимущества, как в вопросе стиля, так и в вопросе эстетики. В этом как раз вся вальмовая крыша: как сделать правильно проект, стоит ли оставлять небольшие фронтоны снизу или вверху, как у датской и голландской крыши, не подскажет ни один архитектор. Ориентируйтесь только на собственное чувство комфорта и то, какого наполнения и дизайна у вас будет мансарда.

Инструкция по выбору и расчету стропильной системы

Возведение дома начинают с оформления проекта. Самостоятельная разработка чертежа невозможна без:

  • изучения технологии строительства;
  • расчета ферм.

Факторы, влияющие на выбор:

  • угол наклона скатов;
  • материал вальмовой кровли;
  • вес «кровельного пирога»;
  • ветровые и снеговые нагрузки;
  • сейсмическая опасность;
  • габаритные размеры коробки дома, наличие внутренних несущих перегородок, колонн;
  • планирование организации мансардного помещения.

Уклон скатов определятся не только из эстетических соображений

Важно найти золотую середину между положительным визуальным восприятием и сохранением надежности, функциональности конструкции. Величина угла тесно взаимосвязана практически со всеми вышеуказанными факторами:

  • Применение всех видов кровельных материалов ограничено диапазоном этого параметра.
  • Чем меньше угол наклона, тем незначительнее воздействие ветровой нагрузки.
  • Увеличение до 45-60° гарантирует самостоятельный сход осадков. Воздействие снежного покрова минимизируется.
  • Уменьшая угол наклона, получаем снижение площади и веса всей системы. Падает расход тепловой энергии для прогрева чердачного пространства.
  • Организация мансардного этажа маловероятна при малой величине наклона.

Виды стропильных ферм

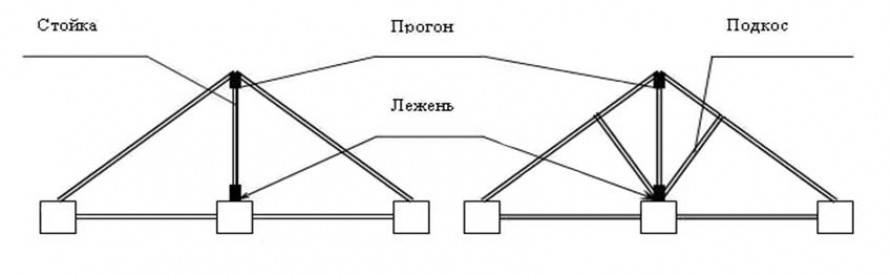

1. Наслонная – конструкция вальмовой крыши выполняется с опорой на:

  • внешние стены (мауэрлат);
  • прогон (коньковый);
  • на внутренние несущие перегородки, колонны внутри дома через лежень.

Распределение нагрузки происходит за счет установки дополнительных стоек под коньковый брус. Лежень разделяет давление по всей поверхности внутренней перегородки (колонны).

2. Висячая – применяется для строений с максимальным размером фундамента до 6 ~7 метров. Стропилы опираются на стены. Распределение нагрузки с помощью стоек, затяжки, ригеля, подкосов. Для вальмовых крыш такой вид редко используется.

Инструкция по расчету стропильной системы

Выполнение чертежа четырехскатной крыши невозможно без совершения математических расчетов.

1. Размер прогона – определяется исходя из габаритов дома. Стандартное решение: длина за минусом ширины. Середина конькового бруса расположена четко над пересечением диагоналей основания. Линия прогона параллельна фронтальным стенам.

2. Высота конька: Н = b х tgα. b – половина длины торцевых стен дома, α – уклон скатов. Числовое значение тангенса определяется по таблице Брадиса.

3. Размер центральных и промежуточных стропил ската: = √( Н² + b²).

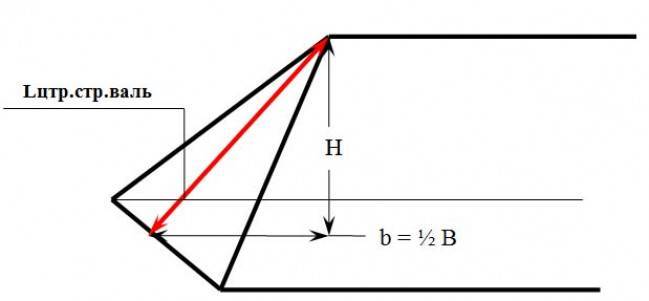

4. Длина центральной стропильной ноги вальмы: = √( Н² + b²). При нестандартном выборе размера конька величина b определяется как половина разницы длин дома и прогона.

5. Размер диагональных элементов: = √ (² + b²).

6. Вычисление длин нарожников – используется свойство подобных треугольников. Если углы равны, по одной из сторон выполняется пропорция длин, то будет соблюдаться соотношение остальных составляющих фигуры: D = 3/4 C, значит: Lнар = х 3/4.

7. Расстояние между стропилами зависит от выбора:

  • Размеров сечения, качества древесины. Чем слабее материал, тем меньше должен быть шаг.
  • Наличия, вида теплоизоляционного слоя – определяется удобством монтажа утеплителя (60-120 см).
  • Кровельного материала, его веса и геометрии. Чем больше общая масса, тем меньше шаг. Как и с теплоизоляцией, учитывают размеры листа.

Минимальный шаг между фермами – 60 см, максимальный – 2 метра.

Узлы и элементы вальмовой кровли

По способу монтажа и использованию различного материала такие кровли можно отнести к разряду сложных конструкций. В целом конструкция вальмовой крыши состоит из мауэрлата, конькового бруса, стропил – угловых, коротких и промежуточных.

Мауэрлат – это деревянный брус, монтируемый по всему периметру дома на самом верху стен. Он служит для правильной передачи и распределения нагрузок, оказываемых ветром, снеговым покровом, весом кровли и самой стропильной системы на несущие стены здания. Этот элемент является связующей верхней обвязкой для стен, выполненных из штучных материалов – кирпича, бетонных блоков.

Мауэрлат вальмовой крыши

Для стен из бревна или бруса мауэрлат не устраивается. Его роль выполняют верхние венцы сруба.

Коньковый брус является тем главным элементом стропильной системы, который соединяет все скаты крыши в единую конструкцию. Он должен быть одинакового сечения со стропильными ногами. В противном случае в дальнейшем может возникнуть перекос всей стропильной конструкции и крыши в целом.

Угловые стропила, называемые по-другому накосными либо диагональными стропилами – базовые силовые детали, соединяющие углы коробки здания с коньковым брусом. Для их изготовления потребуется доска, равная по толщине коньковому брусу. Одним концом она крепится к коньку, вторым опирается на мауэрлат. В зависимости от проекта крыши используется различное количество таких стропил, но не менее четырех.

Короткие стропила могут быть различными по длине, но при сборке конструкции крыши они все выводятся под одним углом и располагаются параллельно промежуточным стропилам. Когда производится необходимый расчет их количества, прежде всего, учитывают площадь всей крыши. Одним концом короткие стропильные ноги соединяются с угловым стропилом, а другим опираются на наружную стену здания.

Центральные стропила устанавливаются верхним концом на коньковый брус, нижним опираются на несущие стены дома. Как правило, их расчет такой: три с одной стороны крыши и столько же с другой, но при конструировании стропильных систем для домов большой площади допускается увеличение их количества.

Центральные стропила вальмовой кровли

Промежуточные стропила – это элементы, одной стороной монтируемые на коньке, а второй опирающиеся на мауэрлат. На вальмовых скатах их обычно не используют, поскольку вся площадь закрывается короткими стропилами. Расчет сечения и количества промежуточных элементов производится исходя из несущей способности стропильной конструкции и вида кровельного материала.

Конструкционные особенности вальмовой крыши

  • Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
  • От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.
  • Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
  • Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
  • Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.

Особенности разметки при строительстве вальмовой крыши своими руками

Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.

  1. Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
  2. Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
  3. От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши — длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
  4. С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.

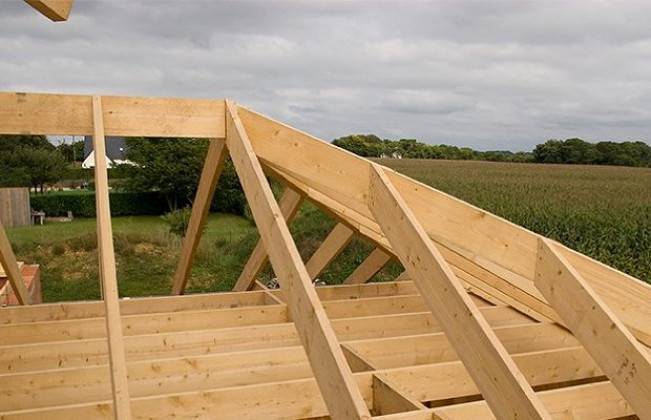

Особенности монтажа стропильной системы при строительстве вальмовой крыши

  1. Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
  2. Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
  3. Немаловажная часть монтажа стропильной системы при строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
  4. Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
  5. Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.

https://youtube.com/watch?v=n_Yr2QB3diM

Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов

(Visited 3 496 times, 1 visits today)

Как правильно утеплить мансарду?

Кровля из камыша. Плюсы и минусы

В чем заключается ремонт мягкой кровли?

Крыша балкона своими руками

Что такое жидкая кровля?

Снегозадержатели на крышу: как защититься от обвала снега?

Выбираем качественные кровельные материалы

Как выбрать битумную черепицу?

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро-игидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

Рассчитывается площадь общего покрытия крыши;Делится на площадь одного листа материала;При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т. е.

на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

  1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

  1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Стропильная система четырехскатной вальмовой крыши своими руками

Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.

Состав стропильных ферм

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

  1. Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.

Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.

Опорные конструкции

Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку

Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

  1. Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

«Золотые» правила кровельщиков

Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:

  • Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
  • Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
  • Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
  • Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
  • Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.

Разновидности (типы и виды) вальмовой крыши

Изучая устройство стропильной системы вальмовой крыши, следует учесть, что в пределах этого вида, есть несколько разновидностей конструкций. В свою очередь, это вносит коррективы в общий процесс возведения каркаса стропильной системы.

Классическая вальмовая крыша

Отличается опиранием диагональных ребер на опорную балку конька и расположение свесов на одинаковой высоте. Отдельные элементы вальмовой крыши соответствуют треугольнику (фронтоны) и трапеции (скаты).

Схема устройства стропильной системы и внешний вид вальмовой крыши (обычной, стандартной)

Шатровая вальмовая крыша

Отличается отсутствием опорной балки конька. Это приводит к тому, что все диагональные ребра сходятся в единой точке, а к ним уже примыкают рядовые короткие стропила. Такой крыше отдают предпочтение при наличии квадратной коробки дома. Но формирование надежного конькового узла достаточно сложное.

Схема устройства стропильной системы и внешний вид шатровой вальмовой крыши

Полувальмовая крыша

Отличается наличием вертикальных фронтонов, в которых можно установить окна. На картинке видно различие двух разновидностей полувальмовых крыш (голландской и датской).

Схема устройства стропильной системы и внешний вид голландской вальмовой крышиСхема устройства стропильной системы и внешний вид датской вальмовой крыши

Ломаная вальмовая крыша или мансардная четырехскатная

Наиболее сложная в плане строительства конструкция стропильной системы вальмовой крыши, так как в этом случае, все скаты кровли имеют разную площадь и расходятся под разными углами. Ломаная (мансардная) крыша позволяют более рационально организовать внутреннее подкровельное пространство и помимо дополнительной жилой площади придать дому эффектный внешний вид.

Схема устройства стропильной системы и внешний вид ломаной вальмовой крыши (мансардного типа)

Заключение

Сборка вальмовой крыши, даже если это беседка в саду или парке, требует скрупулезного выравнивания геометрии всех элементов. Без навыка правильно вырезать и выставить каждый элемент каркаса браться за подобную работу только своими руками, без помощи и советов специалиста, – дело бесперспективное. Все равно это приведет к ошибкам, которые обязательно проявятся в конструкции вальмовой крыши с течением некоторого времени.

Обсудить статью на форуме

Вальмовая крыша – это разновидность четырехскатной крыши, у которой два ската имеют трапецеидальную форму, а два других (торцовые) – треугольную (имеющие одноименное называние «вальмы»). Если торцовые скаты занимают всю площадь от конька до карниза – это вальмовая крыша, если не достают до карниза – полувальмовая.

Крыша дома выполняет двоякую функцию – с одной стороны, на неё возложена защита здания от внешнего воздействия, а с другой – она призвана украсить строение и придать ему индивидуальность.

Исторически сложилось, что в России отдавали предпочтение более простым одно-, двускатным крышам, европейцы же предпочитают четырехскатную или вальмовую крышу, которая обладает достоинствами и недостатками при определенных условиях.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
