Способы установки алюминиевого профиля для светодиодной ленты

Особенности монтажных работ

Несмотря на то, что монтаж данных крепежных элементов будет основываться на типе выбранного профиля (угловой, накладной, встраиваемый), для всех вариантов имеются одинаковые требования и нюансы. К ним следует отнести следующие общие моменты:

в такой короб можно установить светодиоды, обладающие мощностью до 3 Ватт. При этом использовать дополнительные теплоотводящие подложки не нужно. Сам короб будет отлично справляться с отведением тепла;
фиксация таких изделий осуществляется враспор. Иногда, в зависимости от типа модели, можно использовать клей или скотч.

Этап монтажа светодиодного профиля из алюминия

Накладные изделия используются тогда, когда ширина ленты не превышает 1 см. Они крепятся довольно просто. Для этого вам понадобятся такие материалы:

клей;
двусторонний скотч;
шурупы.

Здесь не нужны специальные держатели или дополнительные элементы крепления. Такие изделия сразу оснащены заглушками, что положительным образом сказывается на их внешнем виде. Для встраиваемых светодиодных алюминиевых профилей обычной стандартной установкой становиться крепление в специальный желоб. Также их можно приклеить или вдавить в поверхность. Но здесь можно использовать и специальные держатели. В результате над поверхностью данный тип изделия будет выступать примерно на 1 мм. В тоже время врезной тип крепежной продукции стоит крепить на специальные крепежи. После установки необходимо придать профилю декоративный вид с помощью специальных заглушек. Как видим, способ установки во многом определяется типов крепежного изделия. Поэтому сей факт обязательно нужно учитывать еще на этапе покупки такой основы под светодиодную ленту.

Монтаж профиля из поликарбоната

Таким же образом можно установить и профиль из поликарбоната. Если необходимо установить освещение на поверхность со значительным закруглением потребуется дополнительно прикрепить профиль с помощью саморезов или дюбелей.

Для осуществления такого способа монтажа понадобятся следующие инструменты и материалы:

Профиль из поликарбоната необходимой длины.
Светодиодная лента.
Клей.
Дюбеля или саморезы.
Дрель и сверла по металлу и бетону.
Маркер.

Монтаж осуществляется в такой последовательности:

В профиле, отступив от края 2 – 3 см делаются отверстия с помощью дрели и спирального сверл
а диаметром 8 мм. Профиль прикладывается к месту установки и маркером отмечаются на стене точки, где необходимо произвести сверление для установки крепежа.
Если стена бетонная, то на дрель устанавливается сверло по бетону и в отмеченных точках осуществляется сверление на глубину необходимую для установки дюбелей.
Затем устанавливается поликарбонатный профиль. К стене прикручивается корпус профиля с помощью дюбелей. Светодиодная лента устанавливается также как и в алюминиевый профиль, для этого достаточно снять защитный слой и плотно прижать ленту к основанию пластикового профиля. Если осуществляется монтаж углового профиля для светодиодной ленты, то для установки такой конструкции следует воспользоваться клеевым способом монтажа.

Существуют альтернативные варианты светодиодных лент с питанием на 220В без блока питания, которые имеют герметичную оболочку, что позволяет использовать их для уличного освещения.

Накладные профили. Такие профили могут использоваться в каких угодно помещениях, они легко и быстро устанавливаются, однако есть минус – он не скрыт от глаз, поэтому не всегда подходит под использование в конкретном интерьере.
Угловые. Угловой профиль, это разновидность накладного. Его часто устанавливают в места, где необходим направленный свет. Это могут быть подсветка карнизов, штор, ниш, шкафчики на кухне. Он легко и быстро монтируется.
Врезные. Еще их называют встраиваемыми. Главное преимущество встраиваемых профилей в том, что они скрыты от глаз. С таким типом профиля можно использовать различные экраны(рассеиватели), как матовые, так и прозрачные. Надежно защищают от негативных воздействий окружающей среды.
Универсальные. Подходят для создания различных осветительных конструкций.

Вне зависимости от выбранного профиля есть общие требования по монтажу профилей для светодиодных лент.

Применение

Область применения светодиодных рассеивателей достаточно широка:

Специализированная подсветка в жилых помещениях книжных полок, кухонных рабочих зон, аквариумов, элементов интерьера.
Дополнительное освещение особых зон в магазинах, торговых и выставочных центрах.
Выделение важных областей в уличном оформлении, рекламных щитах, декорировании скверов, садов.
Создание общего фона свечения в общественных заведениях.

С помощью цветных диодных лент и программного управления их параметрами декорируют помещения, витрины, элементы интерьера и экстерьера, сооружения и конструкции в честь различных мероприятий, событий и праздников.

Arlight №1 в рейтинге лучших производителей.

Компания Arlight – лидер среди производителей высококачественного светодиодного оборудования.

Для того, чтобы светодиодные ленты, светильники, различные виды ламп, которые производит компания Arlight, обеспечивали безупречное освещение в течение всего срока службы, используются высококачественные компоненты, каждый этап производства проходит строгий контроль качества.

Используя продукцию Arlight, вы можете решить любую задачу по освещению жилых и общественных пространств, архитектурной или ландшафтной подсветке, а также праздничной или рекламной иллюминации.

Узнать, какие новинки продукции появились у компании, вы можете в карточке производителя Arlight.

Встраиваемый профиль для ленты с 3D-эффектом

Профиль PLS-LOCK позволяет создать объемный светильник, завораживающий красотой, оригинальностью и мягким свечением.
Профиль PLS-LOCK-H25-FA-2000ANOD поможет воплотить любые фантазии в интерьере с помощью света: эффектные объемные 3D-инсталляции и другие необычные эксп …

Профиль для светодиодной ленты Arlight SL-LINEПрофиль для светодиодной ленты Arlight ARC/TWISTПрофиль для светодиодной ленты Arlight COMFORTПрофиль для светодиодной ленты Arlight SL-LUX

Подробнее – Новости | Новинки производителя : “Arlight”

Основные виды профилей по способу монтажа и область их применения

Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.

Форма профиля может существенно отличаться

Угловой профиль для светодиодной ленты

Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.

Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.

Угловой профиль – серьёзный конкурент плинтусу

Встраиваемый профиль для светодиодной ленты

Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.

Встраиваемая модель

Накладной профиль для светодиодной ленты

Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.

Накладной профиль легко монтируется

Врезной профиль для светодиодной ленты

У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.

Врезной помогает красиво оформить интерьер

Гибкий профиль для светодиодной ленты с рассеивателем

Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.

Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.

Рассеиватель бывает матовым и прозрачным

Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.

Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.

Форма экрана может отличаться

Кабель-канал для светодиодной ленты

Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.

Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.

Система подсветки бассейна надёжно защищена от случайного попадания влаги

Установка светодиодной ленты на профиль

Монтаж светодиодной ленты на алюминиевый профиль производится в три этапа:

подготовка к выполнению работы;
крепление профиля;
фиксация и подключение светодиодной ленты.

Подготовка к работе

На подготовительной стадии необходимо:

выбрать способ крепления профиля;
подготовить все материалы и инструменты для выполнения работы по монтажу.

Крепление алюминиевого профиля для дальнейшего монтажа светодиодной ленты может быть произведено тремя способами:

на двухсторонний скотч. Такой способ фиксации преимущественно используется для угловых профилей малого размера, которые устанавливаются на потолке или в любом ином недоступном месте. Если использовать скотч для монтажа профиля, например, на кухонном шкафчике, то при любом задевании или попадании влаги надежность крепления будет ослабевать;

Скотч для крепления алюминиевого профиля

на клей (типа жидкие гвозди). Такой методом фиксации преимущественно используется при монтаже врезного профиля в помещениях с минимальным уровнем влажности;

Клей типа жидкие гвозди для крепления профиля

саморезы. Данный способ подходит для фиксации профилей любого вида и в любых условиях, поэтому пользуется большим приоритетом при выполнении монтажа светодиодной ленты.

Для крепления профилей саморезами потребуется подготовить:

дрель с набором сверл;
шуруповерт;
саморезы, максимально подходящие по размерам;
ножовку по металлу для резки профиля;
инструменты для разметки;
провод для подключения ленты к внешнему источнику питания.

Набор инструментов для выполнения работы

Если планируется устанавливать встроенный профиль, то для выемки ниши дополнительно потребуются стамеска и молоток.

Монтаж профиля

Установка алюминиевого профиля для фиксации светодиодной ленты производится по следующей схеме:

в соответствии с пожеланиями пользователя определяется длина светодиодной ленты и соответственно длина профиля для ее установки;
если планируется смонтировать врезной профиль, то в размеченной области делается ниша, которая по габаритным размерам полностью соответствует устанавливаемому профилю;
на месте установки размечается область фиксации металлического профиля: определяются: место начала и место окончания осветительного прибора, а также места крепления;

Для надежности алюминиевый профиль рекомендуется закреплять через каждые 15 см – 20 см.

места фиксации просверливаются. Для сверления рекомендуется воспользоваться сверлом, диаметр которого полностью соответствует диаметру крепежных саморезов (болтов);
по заданным параметрам производится резка алюминиевого профиля;

Нарезка профиля по размерам

в профиле также просверливаются отверстия для крепления, место расположения которых совпадает с местами, подготовленными на шкафу (стене, двери, окне и так далее);

Отверстия рекомендуется дополнительно прозенковать. Это позволить «утопить» крепежный элемент в профиле и более плотно приклеить светодиодную ленту.

Сверление и зенкование отверстий для крепления

основание (подложка) профиля закрепляется на подготовленную поверхность при помощи болтов (саморезов) и шуруповерта (отвертки).

Монтаж светодиодной ленты

Заключительный этап – крепление и непосредственное подключение светодиодной ленты, выполняется в следующем порядке:

лента обрезается в соответствии с размером профиля. Для резки можно использовать обычные ножницы;

Резка светодиодной ленты разрешена только в специально обозначенных местах.

Подготовка ленты к установке

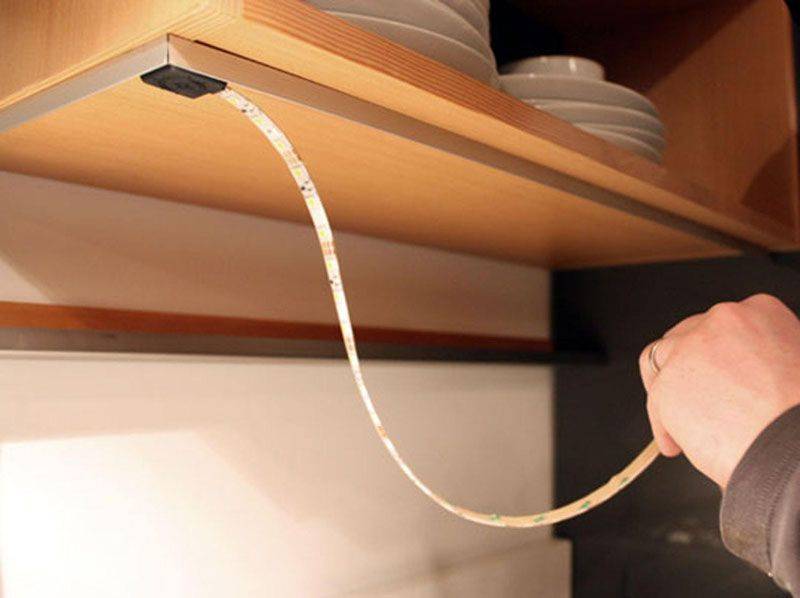

с ленты снимается слой, защищающий обработанную клеем поверхность, и производится ее фиксация к профилю;
лента соединяется с блоком питания и иными устройствами. Для управления функцией включения/выключения, например, можно дополнительно установить сенсорный выключатель или выключатель, работающий от пульта управления;

Правила подключения ленты к источникам питания

устанавливаются рассеиватели и заглушки;
проверяется работоспособность полученного источника света.

Как произвести установку светодиодной ленты с использованием алюминиевого профиля, смотрите на видео.

Провода, которые потребовались для подключения, можно спрятать в специальные каналы или за стеновую отделку. Это позволит сохранить и эстетичность внешнего вида помещения.

Порядок осуществления работ

Для начала определите контактные надежные элементы, так как разрез ленты должен осуществляться только в этом месте. Именно поэтому прежде чем приобрести декор, убедитесь, что его можно разделить на кусочки необходимой вам длины.

Концы кабеля, который будет использоваться для запитки, очищается от покрытия – изолятора на длину 15 мм

Проделать данную работу следует с осторожность, так как можно повредить жилы. Для установки применяется нож с хорошо наточенным лезвием

Только после того, как концы были подготовлены, можно переходить к сбору цепочки.

В основном, провода отмечены красным, желтым (коричневым) цветом.

Второй вид проводов предназначен для подсоединения с плюсом, первый – с минусом. Соединить между собою провода можно посредством монтажа клипс или пайки. Но какой бы метод вы не выбрали, следите за тем, чтобы они между собою не контактировали.

Все соединительные элементы следует хорошо изолировать посредством изоляционного материала. Первый вид изолятора можно приобрести в одном из специализированных магазинов. Достоинство данного материала – его практически не видно на проводе.

Из чего состоит профиль для светодиодной ленты

Комплект для монтажа светодиодной ленты состоит из алюминиевого
профиля, светодиодной ленты, торцевых заглушек, рассеивателя,
который может быть разного цвета, крепления профиля к детали, если
профиль накладной. Все составляющие продаются комплектами, но чаще
покупаются по-отдельности, в зависимости от Ваших решений по
освещению.


Рис. 4. Состав комплекта врезного профиля для светодиодной ленты, фото с сайта МДМ


Рис. 5. Состав комплекта накладного профиля для светодиодной ленты, дополнительно включает крепления профиля к деталям мебели, фото с сайта МДМ

Производят профиля для светодиодных лент
различной формы, что наглядно демонстрирует рисунок 6. Картинка,
кстати, взята с Алиэкспресс.


Рис. 6. Многообразие профилей для светодиодных лент

Куда устанавливается?

Подключение светодиодной ленты осуществляется после формирования специального плана, на котором видно, куда нужно приклеить основные ее части. Обычно прикрепляется лента со светодиодами к следующим элементам кухонного гарнитура:

под навесными шкафами, прикрепленными к стене помещения, что позволяет направить свет непосредственно на рабочую зону, которая используется для приготовления пищи, мытья продуктов и иных аналогичных действий;
в верхних ящиках, что позволяет легко изучить их содержимое;
в цоколях, так как они обычно представлены затемненными участками конструкции.

Если заранее не определиться с местами расположения подсветки, то это может негативно сказаться на эксплуатации всего помещения. Нередко вовсе требуется демонтаж некоторых частей кухонного гарнитура.

Выбираем профиль для установки светодиодной ленты

Выбрать короб из алюминия для установки led светильников непросто. Чтобы сделать выбор правильно, нужно опираться на следующие критерии:

место размещения подсветки;
какая будет монтажная поверхность (стеновая или потолочная, ровная и гладкая или с искривлениями и шероховатостями);
какой способ монтажа более приемлем: врезной, встраиваемый, накладной;
какой тип подсветки планируется организовывать: скрытый или общий;
вид модели. Самым ходовым является П-образный профиль. С его помощью можно добиться качественного и равномерного распределения светового потока, исходящего от светодиодов;

П-образный профиль

наличие или отсутствие необходимости использовать на профиле матовый экран. Если он нужен, то нужно определиться и с типом защитного экрана: цвет, степень прозрачности, вид (выпуклый, скрытый), форма и т.д.;

подбор дополнительной фурнитуры, в которую входят специальные заглушки и крепежные элементы, а также прочие аксессуары. они помогут сделать вас систему освещения более изысканной, законченной и красивой;
кроме этого не стоит забывать, что алюминиевый профиль может дополнительно быть укомплектованным линзами. С их помощью можно добиться определенного угла рассеивания светового потока.

Эти параметры обязательно нужно учитывать, чтобы добиться полноценной светодиодной подсветки и полностью подвести ее под свои требования.

Достоинства алюминиевого углового профиля для светодиодных лент

Алюминий – легкий и пластичный металл, не подверженный коррозии, потому использование конструкций из этого материала для светодиодных лент несет в себе ряд преимуществ:

алюминиевый угловой профиль легко режется, что позволяет создать крепежную конструкцию любой формы и подогнать ее под любые размеры;
не боится влаги, что дает возможность монтировать led-лампы в помещениях с повышенной влажностью или на ступенях лестниц вне дома;
устойчив к воздействию внешних факторов;
не ржавеет.

Монтаж данных элементов не составляет особого труда, это можно сделать самостоятельно.

Угловой профиль

Рассеиватели для светодиодного алюминиевого профиля

Из-за конструкции светодиодной ленты излучаемый ею свет оставляет множество теней от объектов, потому что LED лента представляет собой множество точечных источников света. При установке алюминиевого светодиодного профиля данная проблема решается установкой специального рассеивателя. Рассеиватель представляет собой длинную пластиковую полоску с выступами, благодаря чему легко устанавливается в профиль и надежно в нем фиксируется.

Рассеиватель или диффузор, как его еще называют, может иметь разную форму и прозрачность. Рассеиватели разной формы могут выполнять роль линзы, собирая световой поток в пучок или наоборот его рассеивая. Они могут быть прозрачными и матовыми. Прозрачный диффузор незначительно рассеивает свет и может привести к незначительной потере яркости, в пределах 5%. Матовый рассеиватель делает свет от LED ленты мягким и равномерным, поглощая при этом до 40% яркости.

Применение рассеивателя не ограничивается только управлением светового потока, он также выполняет и защиту светодиодной ленты от внешних воздействий. Например, рассеиватель для напольных профилей после установки делает всю конструкцию полностью герметичной, что позволяет без страха испортить освещение делать влажную уборку в помещении.

Для полноценного монтажа LED профилей применяют также специальный заглушки, угловые вставки, разветвители и прочие элементы, которые подбираются индивидуально для каждого вида профиля.

Часто задаваемые вопросы по алюминиевым светодиодным профилям

Что такое алюминиевый светодиодный профиль?

Алюминиевый светодиодный профиль – это короб из анодированного алюминия, внутри которого размещают светодиодную ленту.

Чем алюминиевый LED профиль лучше пластикового?

Алюминиевый LED профиль имеет гораздо большую прочность и теплопроводность, что защищает светодиодную ленту не только от механических повреждений, но и от перегрева.

Железный своими руками

Строительный для гипсокартона и потолков

Зачастую, когда вы делаете освещение в необитаемом помещении, например кладовка, баня, гараж, то вам не требуется монтаж высокого качества. Не всегда требуется высококачественный внешний вид, пусть внешне будет похуже выглядеть на 30%, но выйдет в 10 раз дешевле. В таком случае доступной альтернативой алюминиевого профиля для led ленты может послужить послужит строительный, изготавливается из железа или алюминия. Только выбирайте гладкий без перфорации и не рифленый. Железный бывает разных размеров и толщины металла, к тому же оцинкован и не ржавеет. При цене светодиодного профиля из алюминия для средней мощности 400 р. за 1 м. строительный стоит 15-20 р. Получается дешевле в 20 раз.

Качество теплопроводности железного конечно хуже, но при установке диодных лент средней мощности будет достаточно. Выглядит не как анодированный алюминий, но все равно никто не будет его разглядывать. А через неделю и вы сами не будут обращать на это внимания.
