Особенности вязки арматурных прутьев для фундамента

Этапы работ по обустройству арматурного каркаса

Основание под фундамент выполняется из слоя песка не менее 10 см, песок накрывается слоем щебня фракции 2-5, затем песчано-щебёночное основание трамбуется, и только потом следует приступать к укладке и вязке арматурного каркаса.

1. Арматурные пруты, обрезанные по длине фундаментной ленты одной стороны, раскладываются на расстоянии 20-30 см между собой по дну фундамента. По углам они прикручиваются мягкой вязальной проволокой к вертикальным стержням, а также между собой при образовании нахлёста.
2. Для создания вертикальных угловых опор каркаса горизонтальные нижние пруты каркаса изгибаются под углом 90 градусов. Удлиняются соединением внахлёст и креплением проволокой.
3. Для облегчения производства работ по армированию углов фундамента допускается устройство анкеров, работы аналогичны устройству ростверков или армопоясов. По всем углам фундамента в грунт вбиваются по 4 металлических прута, снизу покрытые битумной смолой для гидроизоляции. Они выполняют роль анкеров для крепления каркаса. В сечении вбитые штыри-анкера должны образовать квадрат со сторонами, параллельными фундаментной ленте.

Вбитые в землю анкера, на которые крепится каркасИсточник sjthemes.com

1. К анкерам прикручиваются или прихватываются для фиксации вертикальные арматурные прутья , равные высоте фундамента.Все вертикальные пруты связываются или привариваются между собой по периметру, образуя конструкцию столба.
2. Для того, чтобы избежать соприкосновения металла и песчано-щебёночного основания, по всей длине прута под него с интервалом в 1 м подкладывают половинки кирпича.
3. Нарезаются пруты для поперечной укладки арматуры. Их длина должна быть меньше ширины монолитной ленты на 10 см, то есть поперечины должны быть полностью укрыты заливаемым бетоном с расстоянием от наружной стенки фундамента 5 см.
4. Шаг армирования фундамента поперечными стержнями 50 см по всей длине продольной арматуры.
5. Все соединения арматуры скручиваются вязальной проволокой.
6. В зависимости от длины стороны фундамента расстояние между вертикальными стержнями колеблется от 30 до 80 см.
7. Продольных рядов может быть достаточно лишь двух:верхнего и нижнего.
8. Каждый горизонтальный ряд параллелен нижнему и аналогичен ему.

Каркас вполне допустимо собрать вблизи от фундамента, а затем просто опустить его в траншею или опалубки.

Каркас не обязательно собирать внутри подготовленной для фундамента ямы – монтаж можно сделать и снаружи, а потом опустить всю конструкцию внизИсточник newspasky.ru

Конечно, такой способ возможен только при наличии ровного участка для сборки, иначе трудно добиться точного выполнения работы.

Материалы и инструменты

Арматурные изделия скрепляют при помощи стальной вязальной проволоки, позволяя дёшево и быстро создавать надёжные соединения двух и более стержней. Применяют проволоку толщиной около одного миллиметра из низкоуглеродистой стали. После предварительного отжига, материал лишается упругих свойств и легко держит приданную форму. Распространение недорогих и прочных пластиковых хомутов, специально приспособленных для стягивания изделий, коснулось и этой области. При правильном подборе толщины и материала стяжки, они удовлетворительно выполняют задачу, став стандартным креплением для связывания композитных стержней. В частном строительстве используют оба вида изделий, делая выбор на основании собственного понимания удобства.

Создание узла самодельным крючком.

В отличие от готовых синтетических стяжек, для создания узлов из проволоки используются специальные инструменты. К простейшим приспособлениям относятся вязальные крючья заводского исполнения, или сделанные своими руками. Вязка с их помощью ведётся различными приёмами, но даже элементарный узел позволяет добиться необходимой прочности и жёсткости стыка.

Производительность такого метода невысока, но удовлетворительна для большинства случаев. Низкая цена приспособлений способствует их повсеместному распространению.

Пистолет для обвязки.

Использование специального ручного инструмента ускоряет работу и не требует профессиональных навыков от исполнителя. Приобретённые приспособление с вращающимся вытяжным крюком или клещи, позволят сформировать узел и скрутку благодаря особенностям конструкции. При значительных объёмах вязки применяют пистолет с рабочим механизмом, самостоятельно создающим крепление, отвечающее требованиям технологии. Из-за дороговизны инструмент редко встречается в индивидуальном строительстве.

Вязка или сварка

При возведении фундамента первый раз у новичков возникает вопрос: какому методу отдать предпочтение? Различают следующие факторы, которые влияют на выбор технологии вязки или сварки:

• Технические. При строительстве высотных зданий предпочитают способ сварки. Здесь важна скорость работы и опыт сварщика. Основание под бани, сараи, частные дома строят с применением технологии вязки.
• Природные. На подвижных грунтах применяют только метод вязки.
• Толщина и марка стали. Не каждый стальной стержень подойдет для сварки. Для процесса используется специальная сталь, обозначенная буквой «С». Не рекомендуется варить прутки меньше 15 мм в диаметре.
• Человеческий фактор. Если сомневаетесь в мастерстве сварщика или на участке отсутствует электричество, используйте вязку.

При любом способе необходим опытный напарник. Освоить вязку достаточно просто. Как видно из нашей статьи, данный способ оптимальный для малоэтажного строительства.

Технологии вязки арматуры

Для того чтобы знать, как связать арматуру для фундамента ленточного типа тем или иным способом, нужно точно знать технические характеристики дома, его назначение и размеры, а также какие типы вязки применяются для соответствующего основания. Существует несколько видов монтажа армопояса:

• Ручная вязка. Процесс начинается с отматывания проволоки и сгиба ее пополам. Далее подготовленный кусок проволоки наматывается на палец, приблизительно на одну треть петли. Далее в нее нужно вставить крючок после того, как на каркас наложен арматурный прут. При вращении крючка захватывается обвязывающая проволока с обратной стороны и подтягивается на себя. После всех манипуляций крючок нужно извлечь из петли, а свободные концы подрезать, если они слишком длинные. Обычно для большей надежности скручивание повторяют на одном и том же месте около 5 раз, в противном случае связка может разойтись.
• Короткое скручивание. Проволока также сгибается пополам, концы при этом прижимаются к каркасу. После этого вставляется крючок и делается вращение, оставшиеся концы подрезать. Скрутки должны получиться наиболее короткими. В процессе скручивания нужно сделать 4 оборота, чтобы это получилось, необходимо загибать проволоку.
• Подхват снизу. Процесс этого варианта очень простой: проволока, как и раньше, сгибается в 2 раза, крючок заводится снизу и захватывает петлю. Остатки проволоки формируются в виде петли и скручиваются. Таким образом, без особого труда получается качественный арматурный каркас с приложением минимума усилий.
• Одной рукой. Этот вариант является самым простым для обвязки арматуры, который можно выполнить своими руками. Готовится петля, также, как в предыдущих случаях. В нее продевается крючок и захватывается второй конец проволоки. Параллельно этому действию должен выполняться прогиб, который поможет подхватить проволоку. Конец проволоки тянется на себя и скручивается примерно два-три раза. Таким образом, получается, что все действия выполняются только одной рукой. С помощью этого варианта можно в кратчайшие сроки изготовить армирующую ленту.

Помимо представленных разновидностей вязки арматуры, есть еще два, которые хорошо подходят для вязки арматуры для ленточного фундамента:

• Плоский – представляет собой фиксацию арматурных прутьев в одной плоскости, которая горизонтальна.
• Пространственный – применяется именно для обвязки армопояса для ленточного фундамента. В результате появляется пространственная сетка, которая может выдержать значительные нагрузки.

Инструменты

Из всех обозначенных инструментов крючок используется давно, поэтому под него в свое время и придумывались схемы вязки.

Крючок

 Сделать крючок для вязки арматуры своими руками – не проблема. Потому что он имеет разную форму изгиба и длину самого стержня.

Поэтому каждый мастер подгоняет эти параметры точно под себя, под удобство проведения работы. Необходимо добавить, что крючок – инструмент универсальный.

Им удобно работать и внутри траншеи, подбираясь под самые нижние решетки, и вне котлована. Самое главное – точно следовать схеме вязания. Обычно самодельный инструмент изготавливают из тонкой арматуры, сгибая ее в тисках. В качестве ручки используют пластиковый шланг или трубку, которую после вставления прута нагревают.

После остывания пластик обволакивает собою стержень, прочно сцепляясь в рифленую поверхность прута. Еще совсем недавно ручки изготавливались из древесины, некоторые мастера обматывали стержень изолентой. Вяжутся проволокой арматурные стержни с помощью крючка путем вращения последнего. При этом концы вращаем крючком по специальной схеме, о которой пойдет речь ниже.

Приспособление инерционного действия

Это все тот же крючок, только противоположным концом, вставленным в специальную рукоятку. В ней нарезана винтовая резьба, а внутри расположена пружина, отвечающая за возврат крючка в исходное положение.

 Крюком концы проволоки цепляются, их надо тянуть приспособление от места соединения. Стержень начинает вращаться по спиральным пазам, вращаясь относительно своей оси. Так и происходит скрутка.

По сути, точно также действует инструмент с патроном. К примеру, шуруповерт. То есть, крючок можно вставить в патрон шуруповерта и включить последний. Вращательное движение создаст скрутку проволоки. Этот способ нередко используют мастера.

Пистолет

Этот прибор относится к категории специальных инструментов, потому что предназначается  только для одного действия. В конструкцию этого электроинструмента вставляются катушки с проволокой (они сменные).

То есть, сам прибор выталкивает проволоку, и сам ее вяжет по определенной схеме. Удобно, быстро, качественно, но дорого в плане цены пистолета.

Единственный его минус – требуется электроэнергия или для прямого подключения, или для подзарядки аккумуляторов.

Чем вязать? Вязальная проволока VS пластиковые хомуты

Что лучше для вязки арматуры: обычная проволока или модные пластиковые хомуты? Давайте разберемся вместе.

Стальная проволока: где раздобыть и как сделать самому

Вязальная проволока для фундамента делается из отожженной низкоуглеродистой стали. Она мягкая на изгиб, удобная в эксплуатации. По цвету бывает белая – оцинкованная – и черная, без какого-либо покрытия. К слову, что интересно, многие мастера считают красивую оцинкованную проволоку в использовании для фундамента самым настоящим излишеством – ведь в бетоне нет доступа кислороду, а потому никакой коррозии быть не может.

Совет мастера: если вдруг вы приобрели в магазине вязальную проволоку, а она плохо гнется, ее не обязательно сдавать назад – достаточно прогреть в костре в течение получаса и потом охладить на воздухе.

Какого диаметра брать проволоку? Опытные строители говорят, что наиболее удобный и прочный вариант – это 1,2-1,4 мм. На двойку уходит много сил, а единица слишком слаба.

А вот как можно разжиться вязальной проволокой для фундамента. Берем старую покрышку от грузовика и сжигаем ее. В этой покрышке есть металлокорд – его-то как раз и используют в новом качестве. Единственный момент: в покрышках от импортных грузовиков вместо металла может оказаться синтетика. Проверить это легко: прорезать ножом внутреннюю сторону, ту, что прилегает к ободу. Нож уперся в металл? Значит, проволока получится. Не уперся? Тогда покрышка в огне просто сгорит, и все.

Пластиковые хомуты: за и против

Большинство строителей посматривают на появившиеся недавно пластиковые хомуты с некоторой опаской – выдержат ли они потом в фундаменте нагрузку? Не разорвутся ли? Насколько они на самом деле надежны?

А так плюсы этого материала, конечно, радуют: простота и скорость обвязки, стоимость не намного дороже, чем у вязальной проволоки.

А самые популярные в этом плане на сегодняшний день – это пластиковые хомуты с сердечком из стальной проволоки. Они используются для крепления труб для кабелей на заборы, и при устройстве систем периметровой охраны. Они более дорогие, но зато особенно удобные в работе.

Сварка или вязка?

Что же все-таки выбрать – связку или сварку арматуры? Теперь можно сделать выводы, какому способу монтажа каркаса стоит отдать предпочтение. При этом следует основываться на данных, которые описаны выше – сваривать арматуру или использовать вязку прутьев. У каждого способа есть свои определенные преимущества и недостатки. Вязка стержней арматуры занимает довольно много времени, а вот сварка быстрый способ, но требует определенных знаний и расчетов в строительстве фундамента. Вязка арматуры применяется в основном при постройке небольших зданий и домов. Этот метод зарекомендован как самый эффективный в таких случаях. Для строительства больших зданий и домов нужно посмотреть на вариант сварки. Для нее используют прутья с большим диаметром. Если использовать обычную проволоку прочное соединение не получится, вернее это достаточно сложная задача. Сварка в таком варианте самый хороший и единственный выбор.

Есть некоторые особенности для использования сварки как основного метода для армирования каркаса фундамента. Недостатки этого способа иногда не дают возможности его использования на некоторых грунтах. Можно сразу исключить этот вариант крепления арматуры в болотистой местности – тут грунт слишком неустойчив. В таком строительстве после обустройства основания, происходит усадка, это занимает длительное время. Такое варочное соединение потерпит деформации и разрушение, просто не выдержит нагрузки здания

Поскольку основной целью любого строителя является получение прочной и долговечной конструкции, необходимо уделить внимание каждому этапу сооружения. И способ крепления прутьев при армировании фундамента не является исключением

Делаем крюк для вязки арматуры своими руками

Собственно, сам процесс вязки прост. Соединение несколько раз обматывается проволокой, которая затем скручивается, стягивая элементы. Конечно, можно это делать и пассатижами, но если объем хоть сколько-нибудь серьезен, то много проще вязать арматуру крючком, закрепленном в патроне шуруповерта. А сделать крючок для вязки самому довольно просто.

Самодельные крюки для вязки арматуры

Для этого потребуется стальной прут диаметром примерно 6 – в мм и длиной около 8 см. Его стоит немного сточить на конус напильником или на наждаке. Потом слегка зачистить – чтобы убрать заусенцы. А после на одном конце (где сужение) загнуть крючок. Толстый край зажимается патроном, а крючком цепляется петля из проволоки, сделанная вокруг соединения. Достаточно после ненадолго включить шуруповерт, и проволока закрутится, стягивая соединение. Ну а небольшая сбежалость на крючке нужна только для того, чтобы его можно было без особых усилий снять с петли.

Монтирование арматуры под фундамент, возможно, и окажется непростой и хлопотной задачей, но самостоятельное ее выполнение поможет сэкономить приличные средства, которые можно пустить потом на другие, более насущные нужды.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Приспособления для вязки арматуры

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Крючки

Самое широкое распространение получили разнообразные крючки. Их немало имеется в магазинах, их делают самостоятельно из любого куска проволоки подходящего диаметра.

Крючки для вязки арматуры имеют разную длину, ручки и форму

Есть простые, с прямыми или изогнутыми стальными ручками. Отличаются они углом изгиба ручки, формой крючка, его размерами. Как определиться, что удобнее? Только пробовать работать. Больше никак.

Есть механические крючки — у них в ручку встроена спираль. Их при вязке вращать не нужно. Просто тянете вверх. Ручка скользит по винтовой канавке, проворачивая крючок. Как это работает, смотрите в видео.

Есть специальный инструмент, в котором соединены клещи и механический крючок. Для вязки с их помощью может использоваться более толстая одинарная проволока. Ее заводят под место пересечения прутков арматуры, вставляют в клещи. Их зажимают в фиксаторе, излишки проволоки откусываются. Следующий шаг — несколько раз потянуть за ручку. Клещи начинают вращаться, затягивая узел. Стоит такое устройство 40-60$. Насколько оно вам необходимо — решайте сами.

Клещи с механической ручкой

Отличаются от обычных они формой режущей части — должны проволоку удерживать. Профессиональные вязальщики на стройках работают, используя именно такой инструмент. Утверждают, что с клещами вязка идет в два раза быстрее, чем с крючком и пистолетом. Есть еще два плюса:

Не нужно нарезать проволоку. Ее сматывают в небольшие мотки, которые держат в левой руке. Нет перерасхода: остаются «хвосты» в несколько миллиметров

При больших объемах это важно. Клещи при вязке армирующего пояса используются специальные. У них другая форма губок: они удерживают проволоку

У них другая форма губок: они удерживают проволоку

Верить или нет — дело ваше. Но выглядит это потрясающе.

Пистолет

Есть в продаже устройства для автоматизации вязки. Это так называемые вязальные пистолеты. Они «заряжаются» проволокой, работают от аккумуляторов. Все участие человека заключается в том, что он подносит пистолет к месту соединения и нажимает на пусковую скобу. Секунда-две, и пистолет намотает несколько витков вокруг пересечения прутков и сделает узел.

Предлагаем ознакомиться: Как правильно заливать бетон в фундамент

Покупать такой пистолет, чтобы связать один фундамент — неоправданная трата денег. Их редко приобретают даже те, кто этим занимается профессионально. Стоимость у них немалая: не меньше 500$.

В каких случаях используется сварка?

Сварка может использоваться в том случае, если эксперт проанализировал расположение здания, устройство грунта, где планируется возведение дома или другого сооружения. Если грунт устойчив к проседанию, тогда используют сварку, так как это достаточно быстрый метод крепления конструкции.

Если после проведения испытаний и всех сопутствующих измерений оказалось, что нагрузка на грунт невелика, и профиль не потерпит серьезных деформаций и изменений, тогда выбирают монтаж армированных прутьев для каркаса фундамента методом сварки.

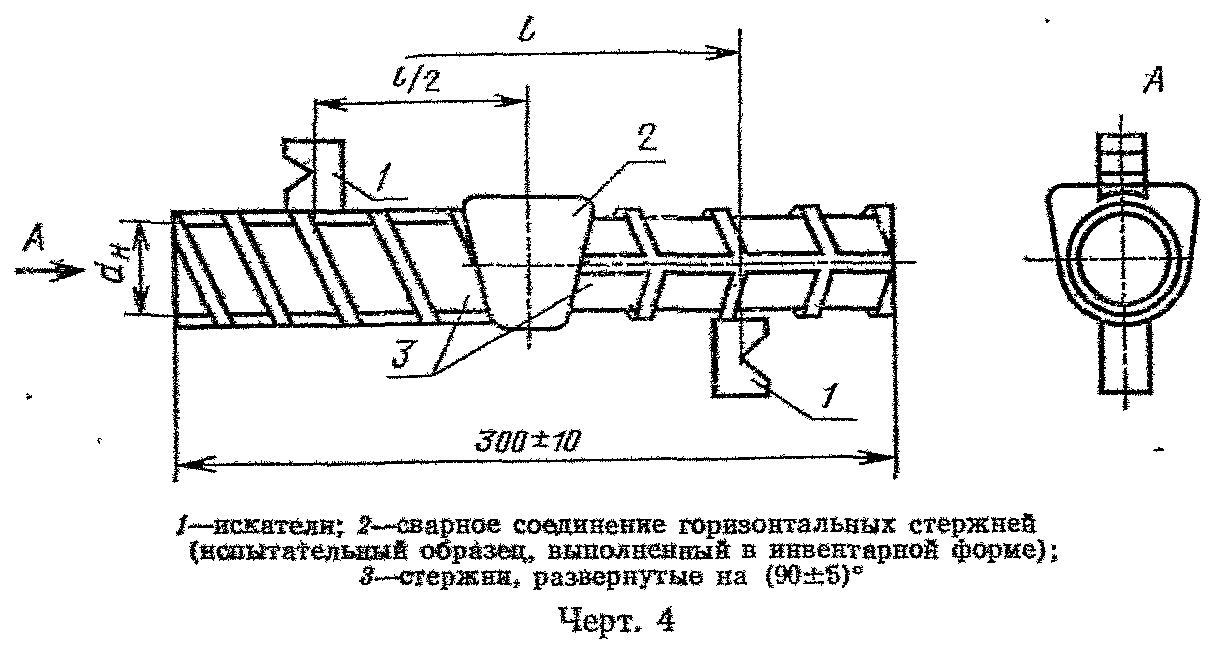

Чтобы избежать понижения прочности свариваемой арматуры и в результате качества всей конструкции, необходимо правильно и тщательно подбирать технологию, инструменты и материалы для варки поверхностей, а также соблюдать технологию таких работ. Существует важная рекомендация: перед началом массовых работ желательно протестировать материал и используемый инструмент

Это поможет оценить качество работы и уделить внимание всем нюансам

↑ Ленточный фундамент: плюсы и минусы

В качестве базового материала для ленточного основания используют бетон. Этот стройматериал применялся ещё в Древнем Риме, и активно использовался в качестве основы при возведении зданий. Приблизительно 200 лет назад застройщики решили увеличить прочность бетона. В результате был создан железобетон, совмещающий в себе полезные характеристики стальных прутьев и бетона. Благодаря фундаменту из стали и бетонного раствора появилась возможность создания прочных, надёжных и красивых строений. Добавление стальных прутьев в бетон при возведении фундамента назвали армированием.

Проектируя загородный дом, в большинстве случаев используют ленточный фундамент в качестве основы. На создание этого основания уходит приблизительно 25-30% от бюджета на строительство дома.

Плюсы ленточного основания:

1. Фундамент ленточного типа считается в строительстве одним из самых надёжных. Связывают это с тем, что все применяемые нагрузки на фундамент распределяются равномерно.
2. Конструкцию легко возвести и заполнить раствором.
3. Возможно использование фундамента для построек с подвальным помещением и перекрытиями из тяжёлых материалов (железобетон и монолит).
4. Такой тип основания без проблем можно утеплять, изолировать от насыщения влагой.
5. Для возведения фундаментного сооружения редко применяется спецтехника.
6. Фундамент долговечен, если соблюдаются правила строительства.

Как и все основания, ленточный фундамент имеет и свои минусы:

1. Требуется заранее провести анализ грунта, чтобы учесть его поведение при промерзании в зимние месяцы.
2. В сравнении с некоторыми основаниями – высокая стоимость и большой объём земляных работ.
3. Готовится фундамент долго, приходится ждать затвердения бетона для продолжения строительства.
4. Возможность использования этого типа основания только на плотных и каменистых почвах.
5. Не подходит для возведения на проблемном грунте (влажном, торфяном или пучинистом). На таких почвах фундамент нужно заливать на большую глубину, что приведёт к большим расходам.

Форма для ленточного фундамента соответствует плану постройки. Основание является замкнутой конструкцией, и прокладывается по всему периметру здания, обязательно под несущими стенами и внутренними перегородками.

Виды ленточного фундамента

Есть несколько видов этого типа фундамента, все они различны по технологии возведения и глубине закладки в грунт.

1. Цельнолитой фундамент – это железобетонная лента, которая возводится из бетонного раствора с предварительным армированием. Основание равномерно распределяет все нагрузки на почву. Чтобы увеличить срок эксплуатации основания и устойчивость к нагрузкам, выбирают качественную арматуру.
2. Сборный фундамент. Создаётся из заранее заготовленных или приобретённых бетонных блоков. Этот вид отличает долговечность и высокая прочность. Устойчивость повышают с помощью применения железобетонных подошв. Их устанавливают на песчаную подушку, сверху монтируются сами бетонные блоки. Данный вид фундамента используют в малоэтажном строительстве.
3. Мелкозаглубленное основание. Его закладывают выше уровня, на котором промерзает почва. Глубина закладки не больше 50 см. Если используется этот вид основания, то по всему периметру выполняют утепление, которое сведёт к минимуму воздействие природных факторов.
4. Заглубленное основание. Закладка выполняется на глубину, которая на 15-20 см ниже того уровня, где проходит линия промерзания почвы. Фундамент этого типа обустраивают с армированным поясом.

Используемые виды арматуры

До начала разбора темы, как правильно вязать арматуру для фундамента, надо разобраться с самой арматурой. Ведь сегодня рынок предлагает две ее разновидности:

1. Это обычная стальная.
2. Композитная.

Использовать обычную стальную все привыкли давно. Но что собой представляет вторая модель, чем она отличается от первой, и лучше ли она.

Стальная

Металлическая арматура – это шесть классов, которые друг от друга отличаются процентным содержанием легирующих добавок. И чем последних больше, тем выше класс, тем выше характеристики.

Сами по себе арматурные стержни – это прутки с гладкой или рифленой поверхностью. Первый класс – гладкий, остальные рифленые.

Рельефная структура – это увеличение площади сцепления арматуры с бетонным раствором. К тому же выступы выполняют функции сдерживающих бортов, когда арматурная конструкция начинает работать на растяжение.

Стержни с более высокими характеристиками и размерами слишком дороги, при этом выполняют те же функции при не самых больших нагрузках. А низшего класса арматура для фундаментов слабовата. Но надо добавить, что в армирующих каркасах даже гладкая арматура используется. Она не является основной, но для перемычек, раскосов, связок и прочих не нагружаемых узлов ее применяют.

При выборе необходимо обращать внимание на маркировку изделия, особенно на индексы. Вот только два из них:

1. «С» — это обозначение, что арматуру можно сваривать.
2. «К» — в сталь были внесены антикоррозийные добавки. Этот тип является самым дорогим, так что в частном домостроении не используется.

Что касается сварной арматуры, то она также не самый дешевый вариант. Поэтому для частников оптимальный вариант – вязка стальной проволокой. Что касается вопроса, какой проволокой вяжется армирующий каркас, то о ней будет разговор ниже.

Композитная

Эта разновидность является материалом относительно новым. В ее основе лежит пластик, куда добавляются наполняющие его компоненты: стекло, углерод, базальт.

Самой популярной является стеклопластиковая разновидность, потому что она просто дешевле двух других практически при тех же прочностных характеристиках.

Если говорить о технических характеристиках этого материала, то:

1. Прочность на растяжение у пластиковой арматуры 1000 МПа, у стальной 390.
2. Она легче металлической в 3,5 раза.
3. Сталь коррозирует, пластик нет.
4. Он не проводит электрический ток.
5. У него низкая теплопроводность.

Что касается отрицательных сторон, то:

1. Металлическая арматура по упругости лучше.
2. Пластик относится к категории слабо горючих материалов.
3. При нагреве он размягчается.
4. Связать арматуру стеклопластиковую можно только хомутами или проволокой, стальная может свариваться.

Сегодня еще не разработаны четкие рекомендации по технологии использования композитной арматуры, поэтому специалисты рекомендуют применять ее в фундаментах под легкие постройки. Под тяжелые лучше укладывать стальную.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента. ШАГ 1: делаем расчёты и закупаем материалы

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее.

4

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.
