Вязка арматуры под ленточный фундамент – правильное выполнение работ

Почему требуется выполнять армирование фундаментов?

Несмотря на высокую прочность, бетон является хрупким материалом, который под воздействием различных типов нагрузок может деформироваться и в случае превышения предела прочности разрушаться. Появление трещин в конструкции снижает общие несущие характеристики объекта, вследствие чего существенно сокращается срок его эксплуатации.

За счёт того, что бетон имеет малую величину прочности на разрыв, важно грамотно распределять и компенсировать нагрузки по всей площади конструкции. Выполнение армирования бетона, позволяет увеличить прочность всего фундамента и предотвращает его разрушение, при правильном выполнении и расчете

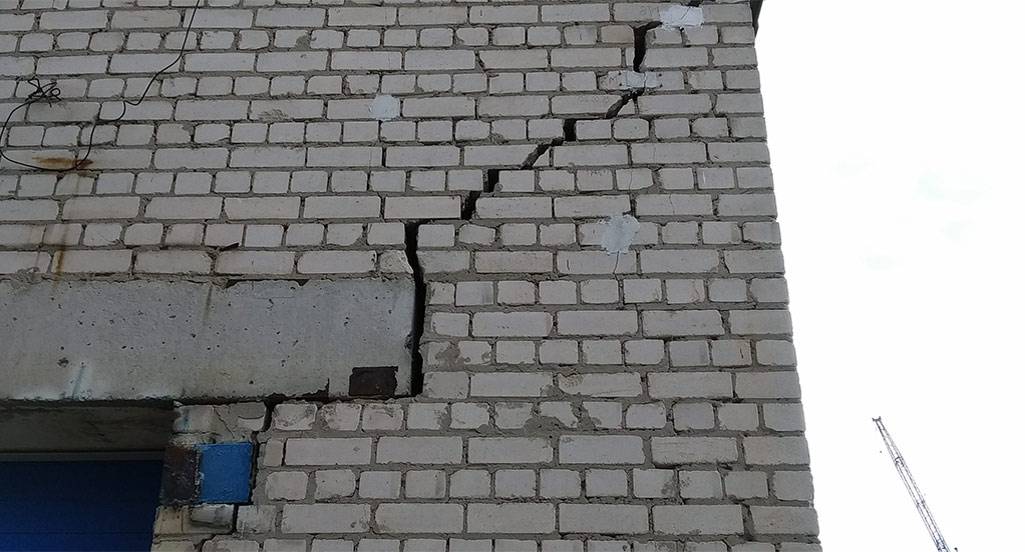

Пример того, что становится со стенами дома, при неправильном армировании углов фундамента или его отсутствии. В данном случае армирования совсем не было, угол фундамента просел и стена треснула. В итоге пришлось все здание стягивать на шпильки, и подливать фундамент с низу.

Разрушение основания может быть вызвано рядом негативных факторов:

1. Превышение расчётных параметров нагрузки. Например, достройка ещё одного этажа, балкона, установка промышленного оборудования в не предназначенных для этого помещениях и т. д.
2. Проседание грунта. Конструкция теряет опору и под собственным весом и массой здания начинает разрушаться.
3. Несоблюдение строительных норм, которые повлекли преждевременный износ фундамента.

Расчет

Это не я

(5 7) х 2 = 24 м. Это внешний периметр фундамента.

24 7 (внутренняя стена) = 31 м. Получили общую длину фундамента в метрах.

31 х 5 (кол-во прутков в конструкции) = 155 м. Это общее кол-во арматуры.

Предполагаем, что продольные прутки арматуры в каркасе будут с одним соединением.

5 (кол-во прутьев в конструкции) х 5 (общее кол-во внешних и внутренних стен опирающихся на фундамент) = 25.

Значит, у нас будет 20 соединений, для которых понадобится 20 дополнительных метров. Учтём. 155 25 = 180 м. Всё. С горизонтальным прутком покончили.

Рассчитываем вертикальные поперечные перемычки. Берём, для примера, ø 6 мм, а шаг ячейки = 0,4 м.

Разделив длину фундамента (общую) на шаг ячейки, получим кол-во так называемых «колец».

31 м : 0,4 м = 77,5 (78). Всё. Сколько колец, нам известно.

Высчитываем общее кол-во: 78 х 1,3 = 101,4 (округляем до 102) м.

Каркас из арматуры

Классический пример:

Длинные сегменты каркаса арматуры получают наибольшие нагрузки. Исходя из характеристик почвы, для них обычно применяют ребристую арматуру от 10 до 14 мм в диаметре (больше различий по периметру будущего фундамента — больше сечение).

• Укладываемая вдоль траншеи арматура, должна иметь отступ от боковых стенок, дна и уровня верхней границы заливки бетона, в пределах 50 — 80 мм. Кстати, именно об этом, многие спрашивают.
• Например, для фундамента с шириной заливки 40 см, оптимальное расстояние между продольными прутками в одной горизонтальной плоскости — 30 см, а в вертикальной — от 10 до 30 см. Шаг зависит от характера грунта и предполагаемой нагрузки на основание.
• Для вертикальных и поперечных элементов, используют гладкий пруток ø 6-8 мм. Такого диаметра достаточно, поскольку на них приходится меньшая нагрузка.
• Шаг между вертикальными поперечными рёбрами, от 10 до 30 см (максимум, до 50 см).

Он будет изготовлен из верхнего и нижнего армопояса, в каждом по 3 арматурных прутьев. Промежуток между прутками будет равняться 10 см, а также нужно добавить еще 10 см для защитного бетонированного слоя. Присоединение будет выполняться провариваемыми отрезками из арматуры идентичных параметров с шагом 30 см. Диаметр арматурного изделия равен 12 мм, группа А3.

Расчет необходимого количества арматуры выполняется следующим образом:

• чтобы определить расходование прутков на осевой пояс, нужно сделать расчет периметра фундамента. Следует взять символическое помещение с периметром 50 м. Так как в двух армопоясах находится по 3 прутка (в сумме 6 штук), то потребление составит: 50х6=300 метров;
• теперь следует рассчитать, какое количество соединений потребуется для стыкования поясов. Для этого необходимо разделить общий периметр на шаг между перемычками: 50: 0,3=167 штук;
• соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), величина перпендикулярной перемычки будет составлять 60 см, а осевой – 30 см. Численность отдельного типа перемычек на одно соединение составляет 2 штуки;
• нужно высчитать расходование прутков на осевые перемычки: 167х0,6х2=200,4 м;
• расход изделий для перпендикулярных перемычек: 167х0,3х2=100,2 м.

В итоге расчет арматурных материалов показал, что общее количество для расходования составит 600,6 м. Но это число неокончательно, необходимо приобретать изделия с запасом (10–15%), поскольку придется выполнять усиление фундамента в угловых областях.

Правила крепления стержней

По этой схеме можно обвязывать арматуру:

• Проволока связывается вдвое.
• Через петлю просовывается крючок.
• С обратной стороны конец заматывается вокруг пересечения и тоже закладывается в крючок.
• Проволока закручивается.

Рекомендованные правила и методы работы при вязке:

• Стержни подтягиваются, скручиваются, концы откусываются кусачками;
• Проволока скручивается в несколько оборотов при ее сильной натяжке;
• Стержни и хомуты перевязываются.

Использование скрепок, скоб, хомутов

При необходимости ускорить вязку используют вышеупомянутые материалы. В этих ситуациях производится вязка руками без использования инструмента. Стержни с небольшим диаметром могут связываться самозатягивающимися пластмассовыми хомутами. Универсальные приспособления, подходящие для любых сечений. Они легкие, устанавливаются руками и не вымазывают. Не стоит забывать о том, что у них невысокая прочность и при пониженных температурах они могут повредиться.

Преимущества скоб и других фиксаторов этого же типа:

• Повышается производительность;
• Повышается плотность связанных узлов;
• Просты в использовании.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Как правильно сделать армирование

Чтобы армирование было сделано по всем правилам, необходимо выполнять следующие требования:

• Расстояние между продольными поясами арматуры не должно превышать 50 см. Количество поясов зависит от высоты фундамента.
• Вертикальные и поперечные прутки арматуры (то есть поперечные пояса) устанавливаются с шагом 30 см согласно рекомендациям СНиП-а, но на практике часто делают шаг 50 см. Иногда поперечный пояс выполняют в виде прямоугольного хомута.
• От каждого угла в обе стороны надо установить по 3-4 поперечных пояса с шагом 0,5 от основного.
• От места примыкания в каждую сторону также необходимо сделать по 3-4 поперечных пояса с шагом 0,5 от основного.
• Выбор диаметра основной продольной арматуры зависит от нагрузки на фундамент, то есть чем больше нагрузка, тем толще арматура.
• Для вязки каркаса применяется только специальная проволока.
• Для того чтобы после заливки раствора вокруг металлического каркаса с каждой стороны образовался защитный слой из бетона толщиной 50 мм, необходимо установить специальные приспособления: снизу каркаса «стульчики» или «лягушки», а с боков – «звездочки».
• Армировать углы каркаса необходимо, только применяя специальные усиливающие конструкцию схемы, а не простым вязанием внахлест перпендикулярных прутьев арматуры.
• Прямые участки каркаса желательно выполнять цельными кусками арматуры (стандартная заводская длина 11,7 м).
• При стыковке продольных арматурных элементов необходимо строго соблюдать размеры нахлеста одного прутка на другой (для бетона марки М200 – 50 диаметров арматуры, для М250 – 40 диаметров, для М300 – 35 диаметров).
• Недопустима стыковка продольных прутков арматуры в одном и том же месте по вертикали (разнос должен составлять не менее 60 см или 1,5 длины нахлеста).

Выбор вязальной проволоки

Обвязочная проволока для скрепления между собой элементов арматуры выпускается по ГОСТ 3282-74 под общим названием «Проволока стальная низкоуглеродистая». Стандарт регулирует все её технические характеристики, включая точность параметров, механические свойства, тип, размер, цвет и прочее.

Бывает оцинкованная и без цинкового покрытия, тёмного цвета или светлая. Цвет зависит от условий отжига, снимающего с проволоки излишние напряжения в металле. Чёрная получается после простого отжига в условиях взаимодействия с кислородом воздуха на открытом пламени и появления на поверхности металла слоя оксидов и окалины. Светлая отжигается в среде инертных газов и не имеет на поверхности оксидной плёнки.

Диаметр выпускаемой по ГОСТ 3282-74 проволоки может быть от 0,16 до 10 мм без цинкового покрытия и от 0,2 до 6 мм – с покрытием.

Существует прямая зависимость диаметра проволоки для связывания арматуры с диаметром самой арматуры. Так, для прутков арматуры с диаметром не более 10 мм применяют обвязочный материал с диаметром не менее 0,8 мм. Самые же ходовые размеры сечений – от 0,8 до 1,2 мм. В многоэтажном строительстве и при возведении объёмных инженерных нежилых сооружений используют обвязочную проволоку с сечением от 1,4 до 2 мм.

Длина отрезков, которые готовят заранее, распиливая бухту обвязочной проволоки «болгаркой» — около 40 см. при сгибе вдвое получается двойной хомутик с петлёй на одной конце и двумя свободными кончиками на другом. Такая длина является самой комфортной для большинства видов и способов скрепления элементов арматурного каркаса между собой.

↑ Ленточный фундамент: плюсы и минусы

В качестве базового материала для ленточного основания используют бетон. Этот стройматериал применялся ещё в Древнем Риме, и активно использовался в качестве основы при возведении зданий. Приблизительно 200 лет назад застройщики решили увеличить прочность бетона. В результате был создан железобетон, совмещающий в себе полезные характеристики стальных прутьев и бетона. Благодаря фундаменту из стали и бетонного раствора появилась возможность создания прочных, надёжных и красивых строений. Добавление стальных прутьев в бетон при возведении фундамента назвали армированием.

Проектируя загородный дом, в большинстве случаев используют ленточный фундамент в качестве основы. На создание этого основания уходит приблизительно 25-30% от бюджета на строительство дома.

Плюсы ленточного основания:

1. Фундамент ленточного типа считается в строительстве одним из самых надёжных. Связывают это с тем, что все применяемые нагрузки на фундамент распределяются равномерно.
2. Конструкцию легко возвести и заполнить раствором.
3. Возможно использование фундамента для построек с подвальным помещением и перекрытиями из тяжёлых материалов (железобетон и монолит).
4. Такой тип основания без проблем можно утеплять, изолировать от насыщения влагой.
5. Для возведения фундаментного сооружения редко применяется спецтехника.
6. Фундамент долговечен, если соблюдаются правила строительства.

Как и все основания, ленточный фундамент имеет и свои минусы:

1. Требуется заранее провести анализ грунта, чтобы учесть его поведение при промерзании в зимние месяцы.
2. В сравнении с некоторыми основаниями – высокая стоимость и большой объём земляных работ.
3. Готовится фундамент долго, приходится ждать затвердения бетона для продолжения строительства.
4. Возможность использования этого типа основания только на плотных и каменистых почвах.
5. Не подходит для возведения на проблемном грунте (влажном, торфяном или пучинистом). На таких почвах фундамент нужно заливать на большую глубину, что приведёт к большим расходам.

Форма для ленточного фундамента соответствует плану постройки. Основание является замкнутой конструкцией, и прокладывается по всему периметру здания, обязательно под несущими стенами и внутренними перегородками.

Виды ленточного фундамента

Есть несколько видов этого типа фундамента, все они различны по технологии возведения и глубине закладки в грунт.

1. Цельнолитой фундамент – это железобетонная лента, которая возводится из бетонного раствора с предварительным армированием. Основание равномерно распределяет все нагрузки на почву. Чтобы увеличить срок эксплуатации основания и устойчивость к нагрузкам, выбирают качественную арматуру.
2. Сборный фундамент. Создаётся из заранее заготовленных или приобретённых бетонных блоков. Этот вид отличает долговечность и высокая прочность. Устойчивость повышают с помощью применения железобетонных подошв. Их устанавливают на песчаную подушку, сверху монтируются сами бетонные блоки. Данный вид фундамента используют в малоэтажном строительстве.
3. Мелкозаглубленное основание. Его закладывают выше уровня, на котором промерзает почва. Глубина закладки не больше 50 см. Если используется этот вид основания, то по всему периметру выполняют утепление, которое сведёт к минимуму воздействие природных факторов.
4. Заглубленное основание. Закладка выполняется на глубину, которая на 15-20 см ниже того уровня, где проходит линия промерзания почвы. Фундамент этого типа обустраивают с армированным поясом.

Проволока для вязки арматурного каркаса

Вязка арматуры при монтаже каркаса фундамента производится проволокой, технические характеристики которой оговорены в документах ГОСТ 3282–74.

Для вязки арматуры чаще всего применяется отожжённая стальная проволока марки ВР

Проволока производится из низкоуглеродистой стали и подразделяется на несколько типов:

• По способу обработки. Существует обработанная термическим способом (отожжённая) и необработанная проволока.
• По точности изготовления. Так, проволока может быть повышенной точности или обычной.
• По временному сопротивлению нагрузкам, на разрыв изделия, непрошедшего термическую обработку и бывает первой и второй группы.
• Проволока может иметь специальное защитное покрытие или быть без него.

Проволока может иметь стальной или черный цвет. Диаметр сечения варьируется от 0,16 до 10 мм. При этом допускаются отклонения в сечении продукции 0,02 мм.

В документах ГОСТ можно найти более подробные характеристики данного изделия. Некоторые из них:

• Удлинение проволоки, прошедшей термообработку и имеющей защитное покрытие, составляет 12÷18%, а без защиты 15÷20%.
• У необработанных высокими температурами изделий, в зависимости от их сечения разнится такой параметр, как сопротивление на разрыв и составляет (Н/мм²):

— 590÷1270 для диаметра 1,0÷2,5мм;

— 690÷1370 для диаметра менее 1,0 мм.

Производитель этой продукции должен обеспечивать соответствие следующим нормам ГОСТ:

— изделия без термообработки диаметром от 0,5 до 6,0 мм должны выдерживать целостность после четырех и более сгибов;

— цинковое защитное покрытие должно сохранить целостность и плотно прилегать в стали после накручивания проволоки в виде спирали. При этом допускается наличие небольших цинковых наплывов, налета, белых блесток и цветовой неоднородности;

— в продажу проволока должна поступать в бухтах. Эти бухты могут иметь различный вес, который зависит от диаметра проволоки и наличия или отсутствия защитного покрытия. Так, масса бухты разнится от одного килограмма при сечении изделий 0,16÷0,18 мм до 40 кг при 6,3÷10 мм.

Термообработка проволоки (ее отжиг) делает материал более пластичным, удобным в работе, без существенной потери прочностных качеств. Так что есть смысл сразу приобретать именно такой вариант. Отжиг, конечно, можно провести и самостоятельно – но стоит ли тратить на это силы, когда в продаже уже есть готовая проволока, и по более чем доступной цене?

Наверное, для ленточного фундамента нет и особой необходимости приобретать проволоку с цинковым покрытием, если сразу после монтажа армирующего каркаса будет проводиться заливка бетона. За столь короткий срок коррозия не успеет «сожрать» соединения, а затем, после полного созревания бетона, она будет и вовсе не страшна.

Как правило, при самостоятельном строительстве ленточных фундаментов применяется проволока диаметром 1,2 или 1,4 мм, реже — до 1,8 мм. Миллиметровая для подобных целей все же слабовата – может давать обрывы при затяжке узлов, а с диаметром 2 мм и более – работать будет очень трудно, потребуется немало сил для качественной увязки без каких-либо особых выгод.

Строительный рынок пополнился еще одним чрезвычайно удобным материалом для вязки каркаса. Это – бухты уже готовых проволочных отрезков диаметром, как правило, 1.2 мм и длиной от 80 до 180 мм, уже имеющих по концам готовые петли. Обычно в бухте – 1 тыс. таких изделий.

Бухты готовых проволочных петель «Казачка» или «Зубр» — очень удачная покупка, чрезвычайно упрощающая вязку арматурного каркаса.

Стоимость таких упаковок проволочных петель – весьма доступная, а производительность труда, как показывает практика, возрастает почти втрое.

Ниже читателю предложен калькулятор, который поможет быстро рассчитать, сколько примерно точек соединения предстоит увязать на создаваемом арматурном каркасе, и какое количество проволоки для этого потребуется. При этом учтено, что некоторые участки армирования требуют дополнительного усиления.

Альтернативная арматура

Сложность транспортировки стальной арматуры из-за её длины, многие проблемы в работе с металлом заставили застройщиков обратить внимание на альтернативные решения. Одним из них вполне могла бы стать арматура из стекловолокна. Одним из них вполне могла бы стать арматура из стекловолокна

Одним из них вполне могла бы стать арматура из стекловолокна.

У неё много достоинств, но чтобы их оценить, стоит вспомнить о изначальном назначении армирования фундаментов. По сути, арматурный каркас должен предохранить бетонный фундамент от растяжений. Модуль упругости металлических стержней значительно ниже аналогичных пластиковых. Это значит, что низкий порог упругости пластиковых стержней гораздо быстрее приведёт к деформации, а значит и разрушению фундамента, нежели металлический. И смысл замены металла пластиковым композитом исчезает.

Второй очень неприятный недостаток касается именно индивидуальных застройщиков, не имеющих специальных условий для выравнивания свёрнутой в бухты пластиковой арматуры.

Недостатки современной пластиковой арматуры касаются только нежелательности использования её в монолитных ленточных фундаментах. Сфер применения, где эта разновидность арматуры покажет себя лучше стальной, много, – но не в фундаментах.

Нужно ли армировать ленточный фундамент?

Бетон — специфический материал, способный свободно выдерживать очень высокие нагрузки на сжатие, но обладающий низкой устойчивостью к нагрузкам на растяжение. Если к бетонной ленте приложить изгибающее усилие, то одна поверхность окажется под давлением, а противоположная ей — под растяжением.

В результате лента треснет и переломится. Избежать этого поможет каркас из арматуры, прочного прутка из металла или композитных материалов, поверхность которого покрыта небольшим рифлением для улучшения сцепления с бетоном.

Арматура — это пространственная решетка из прутков, расположенных внутри ленты на небольшом расстоянии от внешних краев бетона (обычно 5-10 см, в зависимости от размера), принимающих на себя нагрузки на растяжение.

Без нее даже относительно небольшое изгибающее усилие разорвет ленту, что фатальным образом отразится на состоянии стен дома. Без арматурного каркаса основания не делаются.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента. ШАГ 1: делаем расчёты и закупаем материалы

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее.

4

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Виды углов

Схема армирования зависит от типа угла. Самый простой в перевязке – тупой угол, самый сложный – острый. Какие бывают углы:

1. Прямые – самые распространенные. Могут быть г-образными и т-образными, последние еще называют т-образными примыканиями (примеры есть ниже на схемах).
2. Тупые.
3. Произвольные (эркеры).

Тупой развернутый угол от 160° не потребует особых усилий – достаточно изучить схемы ниже (здесь приведены наиболее простые), и правильно уложить арматуру, проводя линии от внешней стороны к внутренней, как бы создавая между ними связь, увеличив частоту поперечин вдвое по сравнению с остальной длиной фундамента, после чего выполнить качественную перевязку. Угол от 90-160° потребует дополнительно вертикальных прутков. Острые углы имеют свою специфику, но здесь они не рассматриваются. Они встречаются в частном малоэтажном строительстве крайне редко.

Многообразие угловых соединений

Армировать углы необходимо по двум главным причинам: это потенциальные места напряжений. Они  нуждаются в усилении, иначе есть риск со временем увидеть в краевых областях здания трещины. Назначение армирующего пояса – придавать жесткость и прочность каркасу. Именно она берет на себя значительную долю нагрузок, приходящуюся на бетонную массу. Угол – слабое место в любом фундаменте (кроме плитного).

Вязка каркаса ленточного фундамента

На дно траншеи на подставки (бобышки) толщиной 4-5 см укладывают расчетное количество продольных стержней (диаметр 12-18 мм). Расстояние между ними зависит от размера фундамента и может составлять от 5 до 20 см. Если стандартной длины одного стального прутка (6 метров) не хватает на всю «ленту», то используют несколько стержней. Между собой их соединяют, соблюдая нормативный нахлест.

Подставки под арматурный каркас

К рабочим пруткам вертикально крепят хомуты из гладкой или рифленой стали диаметром 8-10 мм. Шаг хомутов по строительным нормам должен быть не менее 3/8 от высоты фундамента (20-50 см).

Установив хомуты, к ним проволокой крепят верхний пояс рабочей арматуры, соблюдая проектное расстояние между стержнями.

На углах и примыканиях хомуты ставят чаще (1/2 шага), а рабочую арматуру загибают, связывая со стержнями пересекаемого участка «ленты».

Длина загиба должна составлять не менее 50 диаметров рабочей арматуры.

Изготовление арматурного каркаса в траншее – работа трудоемкая и неудобная. Поэтому опытные строители используют вот такое простое приспособление.

Уложив продольные хлысты на деревянные подставки, к ним привязывают хомуты и нижний пояс рабочих стержней. Готовую конструкцию переносят и ставят в траншею.

Сборка арматурного каркаса монолитной плиты проще, чем ленточного фундамента. Конструкция здесь состоит из двух плоских сеток. Нижние стержни укладывают перпендикулярно с заданным шагом и связывают между собой. Затем в точках их пересечений ставят подставки из стальных прутков и прикручивают к ним верхнюю сетку.

Подставка для монтажа верхнего каркаса  монолитной плиты

В последние годы для сборки каркасов начали использовать арматуру из стеклопластика.

Вязать ее можно несколькими способами:

• отожженной стальной проволокой;
• пластиковыми стяжками-хомутами;
• пластмассовыми клипсами-фиксаторами.
