Вентилируемый фасад из керамогранита – технология монтажа, устройство вентфасада + фото-видео

Облицовка

Выбор облицовочных материалов для вентилируемых фасадов очень разнообразен. Различны и системы крепления финишных материалов. Ниже перечислены основные популярные типы и способы их крепежа.

Керамогранитные плиты с видимым креплением

Монтирование осуществляется снизу вверх;
плита располагается согласно тому как выполнялось проектирование, от геодезической точки или угла;
выполняется разметка расположения кляммеров;
примыкание кляймеров к обрешётке выполняется с помощью заклёпок;
плитка устанавливается на стартовые кляймеры, а фиксируется рядовыми;
последующие ряды монтируются таким же образом.

Металлокомпозитные кассеты со скрытым креплением

Монтаж начинается снизу, движется вверх;
на направляющие в узлы крепления кассет, устанавливаются специальные салазки, удерживающиеся винтами;
верхний край кассеты фиксируется заклёпками.

Керамогранитные плиты на аграфах со скрытым креплением

Монтаж начинается снизу, движется вверх;
к вертикальной направляющей фиксируется горизонтальная, узел соединения выполняется заклёпками;
к плитам, с внутренней стороны с помощью распорного анкера типа Кейл крепятся аграфы, при помощи которых происходит крепление к горизонтальным направляющим.

Натурально-гранитные и агломератно-гранитные плиты со скрытым креплением

Монтаж начинается снизу, движется вверх;
стартовые кляммеры устанавливаются на вертикальной направляющей;
затем, на них вывешиваются облицовочные плиты (фиксация осуществляется за счёт пропилов сделанных на торце плиты);
кляммером, вставленным в верхний пропил камня закрепляется на стене.

Как правило, для крепления тяжелых материалов, используют цельные направляющие, такая конструкция будет более устойчива к физическим воздействиям.

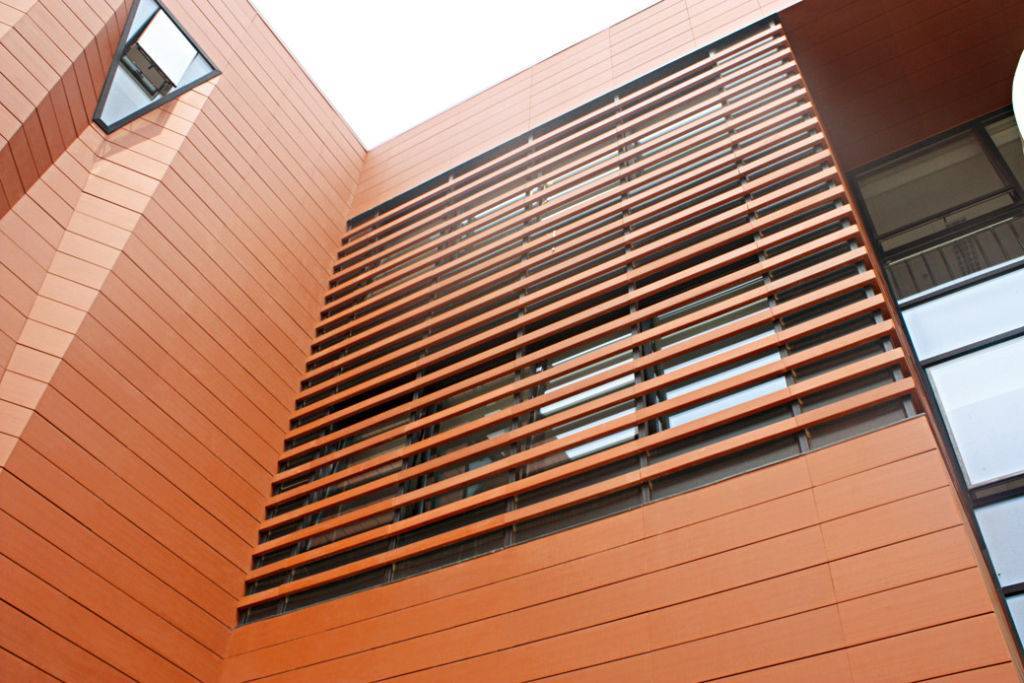

Керамические плиты (терракота) со скрытым креплением

Монтаж начинается снизу, движется вверх;
кляммеры закрепляются на вертикальной направляющей;
плита монтируется на них;
наверху, выполняются узлы фиксации, с помощью кляммера.

Фиброцементные, асбестоцементные панели

Монтаж начинается от угла, со второго вертикального ряда. Узлы крепления панели осуществляются заклёпками или саморезами, через размеченные о просверленные своими руками отверстия. При необходимости, края и углы подрезаются самостоятельно. Работы осуществляются следующим образом:

Уровнем размечается нижняя граница первого ряда;
с помощью заклёпок монтируется планка горизонтального шва;
на направляющую устанавливается уплотнитель, фиксируется он на заклёпках;
плита устанавливается в намеченное положение и фиксируется методом указанным в проекте.

HPL-панели, фасадные панели из минеральной (каменной) плиты с видимым креплением

Монтаж начинается от угла здания, со второго вертикального ряда. Отверстия для креплений сверлятся своими руками на месте, края и углы подрезаются тоже самостоятельно (если это требуется). Узлы фиксации выполняются заклёпками или саморезами.
плита устанавливается на заранее отмеченное уровнем или нивелиром место;
фиксация осуществляется указанным в проекте способом.

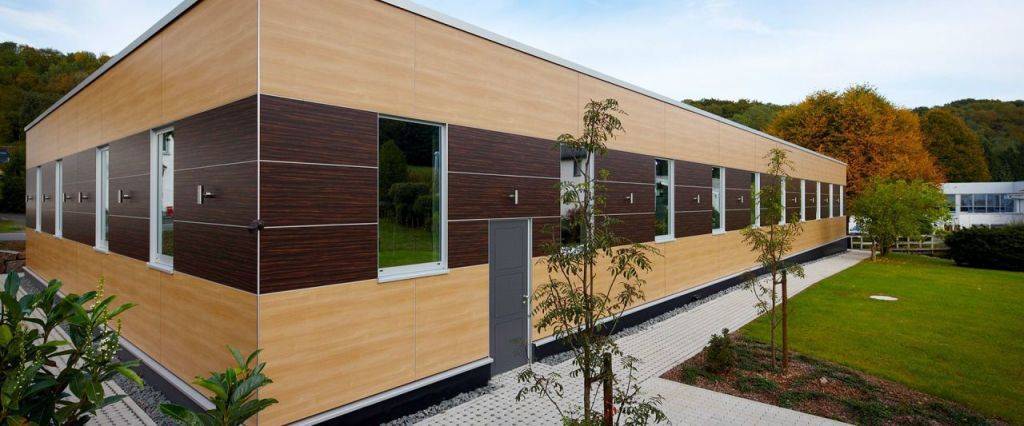

HPL-панели со скрытым креплением

Монтаж начинается снизу, движется вверх;
к вертикальным направляющим фиксируются горизонтальные (соединение происходит на заклёпках);
на внутреннюю сторону панели анкерами или винтами крепятся аграфы;
с их помощью панели вывешиваются на поверхность и закрепляются на ней.

С чего все начинается

Все начинается с установки подсистемы. Хотя, если это старое сооружение, и проводится реконструкция, тогда еще придется пройти этап подготовки. Для этого проверяются все узлы, удаляются выступающие элементы дома и пр.

Ничего выравнивать не нужно. Неровности будут скрыты системой.

Когда здание готово к работе, нужно нанести разметку под кронштейны. Тут лучше ориентироваться на проект.

Шаг можно уменьшать там, где идут углы, проходят окна, двери и пр.

Услуги компании Оптима Фасад

Проведение натурных испытаний крепежа
Геодезия и привязка фасада (2D развёртки, 3D модель)
Изготовление облицовочных материалов
Производство систем вентилируемых фасадов
Монтажные работы
Шеф-монтаж
Проект фасада ППР
Проект фасада АСР
Изготовление корзин перфорированных
Лазерная резка, фрезеровка, вальцовка
Изготовление доборных элементов системы
Реализация утеплителя и теплоизоляции

Опыт работы на фасадном рынке более 10 лет, позволяет нам оптимизировать работу для осуществления любой сложной задачи в сжатые сроки. Мы предлагаем только взвешенные решения и несём ответственность за разработанный проект нашей компанией.

Отделка фасада керамогранитом

Керамогранитные фасады структурно складываются из нескольких компонентов:

Каркас. Он устанавливается на наружную стену. Каркас понадобится для крепления керамогранита. Структурно складывается из системы направляющих профилей и вспомогательных элементов, установка выполняется на несущую стену при помощи дюбель-гвоздей. Делается из нержавеющей стали или алюминия. Существует в двух видах – горизонтальном и вертикальном. Специальная система кронштейнов устанавливается посредством крепления. Благодаря специфической конструкции кронштейнов можно регулировать размер зазора.
Утеплительный и гидроизоляционный слой. Обычно для утепления стен снаружи применяются следующие средства: пенополистирол, минвата или полиуретановая пена. Желательно ознакомиться с особенностями каждого типа утеплителя, которые даны на упаковке. Для каждого из типов строительных материалов подходит конкретный утеплитель.
Непосредственно облицовка. Керамогранит должен обладать устойчивостью, не утрачивать яркости, не поддаваться воздействию агрессивных веществ.
Дополнительные узлы и элементы. К дополнительным узлам и компонентам относят разнообразные изделия и доборные элементы. Это могут быть различные резиновые прокладки, вставки, играющие роль декора. Все узлы и элементы выполняются из различных материалов: алюминий, полимерные вещества, полиуретан.

Навесные вентилируемые фасады. Система подконструкций Framex FN-55

Система подконструкций Framex FN-55 из алюминия – это важнейший элемент системы навесных вентилируемых фасадов. Система разработана с учетом обеспечения нормативных технологических показателей согласно требованиям ДБН 2.6-31 и реализации конструктивных принципов экономии энергии согласно положений ДБН В.1.2-11. Framex FN-55 – технологичные готовые решения для облицовки фасадов зданий.

толщина стенки направляющих – не менее 2,0мм;
толщина кронштейна – от 3,0 до 4,0мм;
вылет плеча кронштейнов от 80 до 330мм (при применении удлинителя);
кронштейны имеют дополнительный прижим, который помогает зафиксировать направляющую;
кронштейны и удлинители полностью обработаны и готовы к применению;
для производства алюминиевого профиля используется высококачественное сырье – сплав AД31, что повышает прочностные характеристики подсистемы;
подконструкция состоит из несущих и опорных кронштейнов, вертикальных Т-образных или L-образных направляющих.

Преимущества и характеристики системы подконструкций Framex FN-55

Облицовка: алюминиевые композитные панели, керамогранит, фиброцементные плиты, фасадные металлические кассеты, гранит.

Применение салазки и универсального зацепа элементов экономит время при монтаже, не требуя специальных навыков и инструментов. Производить быстро монтажные работы по установке керамогранитных или гранитных плит обеспечивают кляммеры.

Уникальный дизайн системы Г-образных корнштейнов и удлиннителей обеспечивает вылет от 80 до 330мм от стены до начала облицовочного материала, что позволяет эффективно выровнять фасад, скрыть неровности и неточности при строительстве.

Эксклюзивный штапик скрывает видимые элементы креплений прижимной планки, защищает планку от попадания воды, грязи и прочих ненужных веществ, придавая ей оригинальный вид.

Установка специально разработанных скрытых креплений для отделочных материалов позволяет исключить видимые элементы крепежа и минимизировать зазор между ними.

Высота конструкции, собранной с применением данной системы определяется при проектировании конкретного объекта, но не должна превышать 73,5м.

Монтаж вентилируемого фасада из керамогранита: преимущества

Как и любой другой современный материал для облицовки, керамогранит обладает рядом очевидных достоинств:

Привлекательный эстетичный вид. Керамогранит придаст строению уникальный и изысканный облик.
Широкая и богатая цветовая палитра.
Фасадная панель такого плана – это возможность реализации любой дизайнерской задумки.
Простой и быстрый монтаж.
Возможность заменить один фрагмент без демонтажа всей конструкции.
Проявляет отличную устойчивость к воздействиям ультрафиолетового излучения.
Обеспечивает звукоизоляцию.
Полностью пожаробезопасен.
Это экологичный материал, не представляющий опасности для здоровья человека.
Достаточно устойчив к нагрузкам динамического и статического характера.
Прост в уходе.
Отличается долгим эксплуатационным периодом.
Дает возможность облицовывать фасад в любое время года.
Не требует проведения сложных и трудоемких подготовительных работ.
Цена демократична и отличается в меньшую сторону, чем стоимость композитных отделочных материалов.
Визуально выглядит как дорогой натуральный камень.
Разнообразие видов, цвета и оттенков.

Среди минусов вентфасада из керамогранита выделим:

Внушительный вес, который требует установки сверхнадежной подсистемы;
Цена монтажа может быть достаточно высокой, поскольку вес керамогранита большой.

Устройство навесного вентфасада при помощи данного материала – вложение не на один десяток лет, поэтому к выбору и покупке керамогранита необходимо подойти с максимальной серьезностью. Современные технологии позволяют изготавливать прочный и надежный керамогранит, который будет отлично защищать стены от внешних воздействий. Покупая его не стоит забывать и о качестве комплектующих. Надежные комплектующие – залог длительной эксплуатации фасада. С выбором керамогранита и комплектующих сможет помочь опытный специалист.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

профиль для вентилируемого фасада;
мембрана водо и ветрозащитного типа;
облицовочный материал;
тарельчатые дюбели;
перфоратор;
средство антисептического типа;
теплоизоляционные материалы;
кронштейн для вентилируемых фасадов;
шуруповерт;
дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

размер направляющей не выше одного этажа;
самый небольшой зазор между направляющими не более 7—9 мм;
зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Вентилируемый фасад технология монтажа

Строительство вентилируемых фасадов — задача для опытного специалиста, который грамотно выполнит все запланированные работы и не допустит ошибок.

Монтаж НВФ выполняется в несколько этапов:

На наружной стене здания устанавливается каркас из профиля.
Между направляющими укладывается слой утеплителя. На него наносится специальная мембрана, которая защищает материал от попадания влаги. Также может быть установлен ветробарьер, защищающий фасад от продуваемости. Все средства изоляции должны быть сопровождены инструкцией с подобным порядком крепления.
В вертикальном положении закрепляется обрешетка
Затем наносится декоративная облицовка

Желательно подбирать утеплитель толщиной минимум 100 мм. От толщины утеплителя в дальнейшем будут зависеть многие факторы. Для утепления оптимально подходит минвата, пенопласт, пенополистирол (используется даже в среде, где повышена влажность). Утепляемые вентфасады выполняют двойную функцию: облагораживают жилище снаружи и обеспечивают тепло внутри

Очень важно изначально правильно рассчитать количество необходимых материалов для обустройства, утепления и отделки вентфасада. Также стоит продумать количество элементов примыканий (откосы, отливы, парапетная крышка, углы). Лучше всего для монтажа вентфасада в частном доме обратиться к услугам специалиста

То же самое касается и наружной отделки высоких зданий. В монтаже вентфасада очень важно учесть все правила и требования, не забыть про воздушный зазор и грамотное крепление элементов

Лучше всего для монтажа вентфасада в частном доме обратиться к услугам специалиста. То же самое касается и наружной отделки высоких зданий

В монтаже вентфасада очень важно учесть все правила и требования, не забыть про воздушный зазор и грамотное крепление элементов

Для облицовки навесной вентилируемой фасадной системы используются различные строительные материалы: фиброцементные плиты, керамогранит, металлические конструкции и множество других современных средств. На рынке можно встретить разнообразную продукцию для утепления и отделки фасада, но выбор лучше делать в пользу того материала, который оптимально подходит и по качествам, и по бюджету. Благодаря современной и надежной системе крепления предварительная обработка поверхности не нужна для монтажа системы навесного вентилируемого фасада.

Преимущество монтажа навесных вентилируемых фасадов также заключается и в том, что никакие предварительные работы не нужны. Только в редких случаях, если постройка действительно очень старая. Монтаж навесных фасадов должен осуществляться строго по нормативам СНиП.

Разработка проектной документации

Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.

Выполнение работ по проектированию происходит в несколько этапов:

Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
Составление графика работ.
Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
Создание сметной документации для расчёта окончательной стоимости.
Передача окончательного проекта заказчику.

Технология монтажа вентилируемого фасада из керамогранита

Организация предварительных работ

Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.

При организации работ по монтажу вентилируемого фасада из керамогранита следует:

указать границы опасной зоны – 3 метра от стен здания;
на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.

Этапы монтажа вентилируемых фасадов

Можно выделить следующие этапы монтажных работ:

Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:

с помощью перфоратора сверлятся отверстия в стенах;
в них укладываются паронитовые прокладки;
производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).

Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита. Фиксация крепления осуществляется с помощью шайбы из алюминия

Шляпку анкера во избежание коррозии окрашивают краской

Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.

После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
Далее необходимо установить вертикальные направляющие профили:

в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.

Монтаж облицовки вентилируемого фасада осуществляется следующим образом:

установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;

монтирование облицовочной керамогранитной плитки.

Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:

монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.

Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.

Стоимость монтажа вентилированных фасадов

Рассмотрим, как рассчитать количество материала и общую стоимость проекта вентфасада.

Пример расчета количества материала для монтажа навесного вентилируемого фасада частного дома:

Дано:

дом одноэтажный;
общая площадь 80 м.кв.;
материал строительства – пеноблок конструктивный (плотность 900 кг/м.кв.);
размеры дома 10х8 м.п.;
высота стены – 3 м.п.;
площадь окон:

Задача:

Обустройство вентиляционного фасада с заданными параметрами:

утеплитель – базальтовая вата;
толщина утеплителя – 50 мм;
облицовочный материал – металлический сайдинг.

Расчет:

рассчитываем площадь поверхности, которую нужно закрыть навесным фасадом:
общая площадь стен – площадь окон и дверей = 98 м.кв.
рассчитываем потребность в материалах:

Монтаж вентилируемых фасадов – цена за м2 стены с работой (в таблице приведены ориентировочные данные)

Вид облицовочного материала	Стоимость, руб/м.кв.
Керамогранит	2960
Фиброцементные плиты	3170
Профнастил (профлист)/td>	2530
Композитные панели	3480
Керамогранит (межэтажная система)	3030
Керамогранит (лайт)	2890

Облицовояный материал для навесного вентфасада

Типичные ошибки при монтаже вентилированного фасада

ошибки в расчетах. Вследствие которых, каркас не справляется с нагрузкой;
использование деформированных элементов;
изменение технологии устройства системы направляющих;
неразумная экономия на материале, крепежах и инструментах;
использование некачественного утеплителя;
нарушение техники безопасности.

Советы по монтажу навесного вентилируемого фасада

лучше доверить расчет и проектирование системы профессионалам, т.к. без опыта установить своими руками трудно;
проверяйте качество дюбелей до начала работы;
погрешность монтажа должна находиться в допустимых пределах;
установка паронитовой прокладки между стеной и кронштейном уменьшит теплопотери и позволит скомпенсировать движение системы в период эксплуатации;
монтаж вентфасада относится к сложным работам, поэтому для их выполнения целесообразно привлекать серьезные компании, имеющие авторитет на строительном рынке.

Правильно установленный и смонтированный вентилированный фасад – повысит энергоэффективность дома и улучшит его внешний облик (экстерьер).

Особенности монтажа

Монтаж вентилируемых фасадов следует производить в точном соответствии с технологиями. В противном случае, все допущенные нарушения скажутся самым негативным образом уже через 1-2 сезона.

Монтируется конструкция в несколько этапов, основные из которых:

Установка каркаса.
Настил утеплителя и пароизоляции на стены.
Крепление керамогранита на каркас.

Установка каркаса

Разметку стены производят исходя из того, какого размера плитка будет использоваться для облицовки. Обычно начинают нанесение меток от одного из углов фасада. Каркасные стойки должны располагаться так, чтобы каждый вертикальный ряд облицовочных плит стыковался с соседним рядом ровно по середине. К примеру, если выбрана плитка размером 60 на 60 см, то расстояние по центрам между вертикальными каркасными стойками также должно равняться 60 см.

Стойки крепятся к стене дома при помощи специальных кронштейнов и дюбелей, или анкерных болтов.

Монтаж утеплителя

В качестве теплоизоляционного материала обычно используют минеральные плиты высокой плотности, либо экструдированный пенополистирол

Последний вариант более пожароопасен, в отличие от минваты, что особенно важно, поскольку при случайном возгорании утеплителя под гранитной облицовкой, потушить его будет весьма проблематично. К стене утеплитель прикрепляется при помощи пластиковых грибообразных дюбелей

Поверх утеплителя крепится слой паро- ветроизоляционной плёнки, особенность которой состоит в односторонней пропускной способности для влаги. Сквозь пленку свободно выходит пар из внутренних помещений здания, но сырость от осадков и из уличного воздуха попасть в дом уже не может, тем самым создается дополнительный слой защиты стен здания от внешней влаги и повышается срок службы строения.

https://youtube.com/watch?v=UHSfbmDlg1g

Защита фасада от проникновения влаги и ветра:

https://youtube.com/watch?v=q2UTRQ3W8dM

Крепление керамогранита на каркас

К каркасным стойкам облицовочные плитки прикрепляются при помощи специальных крепежных приспособлений – кляммеров, или как их еще называют монтажники, «крабов». Они работают по принципу обычных скоб-зажимов. Располагаются в местах стыковки углов четырех соседних плиток, причем каждая их них входит в свой зажим.

Места установки кляммеров размечаются на каркасе в соответствии с габаритными размерами керамогранитных плит. После монтажа между соседними плитками остается небольшой зазор в 0,5 см, необходимый для вентилирования внутреннего пространства фасада.

https://youtube.com/watch?v=HogSPbQm74E

Вероятные ошибки в процессе монтажа

Очень часто в ходе установки керамогранитных плит допускаются ошибки, в результате которых уменьшается и срок эксплуатации фасада, и его функциональность:

Установка несущего каркаса при неблагоприятных погодных условиях. Если монтаж выполняется при минусовой температуре, то при потеплении есть большая вероятность, что крепеж существенно ослабнет, а крепежная подсистема утратит первоначальную жёсткость и прочность;
Если кронштейны монтируются на стенах без специальной компенсационной прокладки, возникает риск медленного ослабления крепежа под влиянием температурных колебаний;
Если в ходе монтажа совпадают швы нескольких утеплительных слоев, велика вероятность образования так называемого «мостика холода», который негативно повлияет на эффективность теплоизоляционных свойств;
Если кляммеры были установлены слишком близко, то плита слишком прочно войдет в крепежные элементы. Под воздействием высоких температур в летний сезон плитки могут потрескаться.

Монтаж и выбор плит лучше всего доверять грамотному специалисту, который имеет опыт в работах, правильно подберет керамогранит и безошибочно выполнит его монтаж.

Вентилируемый фасад из керамогранита – устройство и монтаж навесной системы
