Как сделать верхнюю и нижнюю обвязку каркасного дома

Устройство каркаса

В процессе сборки каркаса дома и угловые и промежуточные стойки закрепляют сначала на металлических уголках, затем устанавливают перемычки-связи, которые обеспечивают жесткость всей каркасной конструкции. Как вариант, стойки устанавливают на обвязочные пояса до монтажа чернового и чистового пола нижнего яруса. В этом случае монтаж стоек выполняют с помощью дополнительных накладных элементов – отрезки бруса закрепляют на саморезах по внутренним сторонам стоек и обвязочным брусьям. Если стойки монтируют после выполнения настила пола, то в настиле по балкам перекрытий запиливают пазы для установки стоек, затем выполняют крепеж стоек к балкам и обвязочному поясу на саморезах. еще один вариант, самый распространенный при строительстве каркасных домов – это монтаж стоек одновременно с укосинами в виде диагональных подпорок, устанавливаемых по обе стороны от каждой стойки, крепят укосины на гвоздях или на саморезах. такая фиксация с помощью подпорок- укосов обеспечивает жесткость каркасу уже в процессе стройки.

Более сложный и профессиональный метод крепежа стоек каркаса – это обвязка с полной или неполной вырубкой. Подобны врубки требуют мастерства и опыта, поскольку нужна точность. Более простой вариант – стойки крепят в дополнительные усиливающие брусья, которые прибивают по перпендикуляру относительно балок перекрытия.

При установке стоек строго следят за точностью размеров будущих стен и простенков – оконные и дверные проемы в каркасной конструкции требуют дополнительной жесткости в соответственных участках каркаса. При монтаже стоек проемы окон и дверей сначала обозначены с помощью поперечных брусьев. Эти поперечины-перемычки получают дополнительную жесткость и связь с каркасом после усиления сверху и снизу более короткими стойками с частым шагом. Эти бруски-распорки обеспечивают нужную жесткость и связь каркаса.

Все стойки выверяют на вертикальность, причем обязательно по двум плоскостям – это условие будущей устойчивости и прочности каркасного строения. К выверке стоек подходят крайне тщательно, инструменты – обычный строительный уровень или лазерный нивелир, но при любом инструменте контроль должен быть постоянным, и корректируют стойки каркаса непосредственно в процессе монтажа. После окончательного крепления выполняют еще одну контрольную проверку на вертикальность стоек в плоскости стены. Крепление предварительно выполняют с помощью реечных перемычек, обеспечивая фиксацию стоек в проектном положении и возможность корректировки. Часто применяют дополнительные временные укосы, которые после закрепления стенового каркаса в единую систему демонтируют.

В процессе монтаж стоек наступает момент, когда все стойки установлены и держатся с достаточной жесткостью, и этот момент открывает следующий процесс – начало соединения стоек верхними обвязками. Верхнюю рамную обвязку прибивают по торцевым частям стоек, а далее делают фиксирующий крепеж на металлических уголках и распорках – диагонально закрепленных откосах. Верхние обвязочные пояса состоят из балок той же ширины, что и вертикальный стоечный каркас. Крепеж верхнего обвязочного пояса особенно важен, поскольку балки верхней обвязки послужат в качестве основы балкам чердачного перекрытия – то есть будут держать всю стропильную систему каркасного дома.

После того, как завершен монтаж верхнего обвязочного пояса, специалисты рекомендуют проводить наружную обшивку каркаса дома. обшивают каркас различными листовыми материалами – фанерными листами, ОСП и цементно-стружечными плитами. Монтаж выполняют на саморезах, листы обшивки крепят в вертикальным угловым и промежуточным стойкам каркаса. Эти листы обшивки обеспечат необходимую пространственную жесткость каркасу дома в процессе строительства.

К монтажу балок чердачного перекрытия и конструкциям крыши каркасного дома переходят только после полной проверки стенового каркаса на прочность и устойчивость. Вся конструкция должна быть стабильной и связанной, вертикальность стоек в плоскостях стен и в перпендикулярной плоскости должна быть абсолютной, все крепления выполнены по постоянной схеме.

Сооружение каркаса дома – ответственная работа, хотя и выполняется довольно быстро по сравнению с другими строительными процессами. Работают над каркасным строением, как правило, не в одиночку, хотя и один работник вполне в силах справиться с легкими элементами стенового каркаса. Но при работе бригадой каркасный дом вполне возможно вывести под кровлю в течение одного весенне-летнего периода, и выполнить отделочные работы и проводку безопасно и под крышей.

Технология монтирования каркаса из бруса

Инструменты для монтирования каркаса из бруса.

В первую очередь перед монтажом следует выбрать место установки. При этом учитываются климатические условия местности, уровень грунтовых вод, расположение коммуникаций, особенности грунта и др. Благодаря небольшому весу каркасного строения его можно возводить на слабых грунтах. Определившись с местом расположения, можно приступать к монтажу.

Для того чтобы собрать конструкцию из бруса, нужно приготовить инструментарий и материалы:

• брус;
• анкерные болты;
• утеплитель;
• гидроизоляционный материал;
• антисептические средства для дерева;
• строительный уровень, отвес;
• плотницкие инструменты;
• кронштейны, уголки.

Для долгосрочной службы деревянного строения дерево необходимо обработать специальными средствами защиты от атмосферных воздействий и вредителей.

Обработка может быть выполнена на любом этапе строительства.

Поэтапная сборка каркаса из бруса

Каркас условно состоит из следующих элементов:

• верхней и нижней обвязки;
• стоек;
• укосин, придающих жесткость конструкции;
• специальных элементов, которые необходимы для устройства дверных и оконных проемов.

Сборка каркаса состоит из следующих этапов:

Схема укладки бруса на фундамент.

1. Устройство фундамента. Каркасная конструкция имеет небольшой вес, поэтому достаточно будет сделать ленточный фундамент. Можно использовать свайный фундамент. После заливки бетон до начала монтажных работ должен хорошо застыть.
2. Монтаж нижней обвязки. Перед тем как укладывать нижнюю обвязку, следует уложить гидроизоляционный слой. Для этого можно использовать рубероид. Укладывать рубероид нужно перед монтированием обвязки. Он не должен долго находиться на фундаменте.
3. Для крепления бруса к фундаменту используются анкерные болты. Заливая фундамент, можно оставить припуски из арматуры, которые затем использовать для дополнительного закрепления бруса. Длина анкерных болтов должна подбираться с учетом того, что каркас выполняется из бруса 100х100 мм и болты должны заходить в бетон на 10 см. Расстояние между анкерами должно составлять от 1 м до 2,4 м. Брус небольшой длины следует крепить двумя болтами.
4. По углам брус обычно соединяется выборкой в полдерева или «в лапу», хотя существует множество разных соединений. Чтобы крепления угловых соединений были более надежными, они дополнительно закрепляются гвоздями или нагелями из дерева. Для изготовления нагелей применяется дерево твердых пород. Нагели используют как для угловых соединений, так и для соединения бруса нижней обвязки. При этом над нижней обвязкой они должны выступать на 10 см.
5. Когда нижняя обвязка готова, ее надо проверить на наличие перекосов, замеряя диагонали и углы между брусом.
6. Следующий этап — установка угловых стоек. При использовании нагелей стойки насаживаются непосредственно на них. Перед этим нужно просверлить отверстия в стойках, соответствующие диаметру и длине нагелей. Если нагели не устанавливались, то стойки крепятся усиленными уголками. Уголки при монтировании промежуточных стоек делают конструкцию более надежной. Можно сэкономить на креплении стоек, используя метод врубки. Для этого вырезаются пазы, глубина которых примерно равняется половине толщины бруса. Затем в эти пазы вставляется брус.
7. При монтировании стоек следует проконтролировать их вертикальность. Крепления стоек внизу недостаточно для жесткости конструкции, пока не смонтирована верхняя обвязка. Поэтому стойки укрепляются укосинами, можно использовать одну укосину для нескольких стоек.
8. При монтировании верхней обвязки брусья необходимо скрепить между собой и прикрепить к стойкам.
9. Для увеличения жесткости каркаса к вертикальному брусу крепятся раскосы, применяемые для диагональной связи. Сечение раскосов может быть меньше сечения стоек.
10. На завершающем этапе монтирования каркаса устанавливаются балки для потолка. Для крепления к верхней обвязке могут использоваться:
    • вырубка;
    • уголки;
    • кронштейны.
11. Аналогично потолочным балкам монтируются лаги для пола.
12. Последний этап — устройство кровли. Для стропильной системы используются доски с сечением 50х100 мм, которые в нижней части крепятся к потолочным балкам. Между собой стропила соединяются планками небольшой дины.

При монтировании каркаса из бруса своими руками необходимо постоянно контролировать вертикальность и горизонтальность конструкции, чтобы она отвечала геометрическим параметрам.

Конструкция каркасного дома

Постройка каркасного дома во многом напоминает сборку конструктора. Каковы его основные элементы и как правильно их собрать?

Основные узлы

В зависимости от того, насколько качественно спроектированы и установлены элементы каркасного дома зависит его прочность, надежность и срок службы. Если строительство выполняется со строгим соблюдением норм СНиП, то строение должно выдерживать любые нагрузки от ветра и снега, эксплуатироваться на протяжении многих лет при должном уходе и обслуживании. Элементы каркасного дома могут быть конструктивными и вспомогательными.

Конструктивные это:

• Крепление обвязки;
• Точки врезки укосин;
• Места усиления под двери и окна;
• Перекрытия;
• Каркас крыши.

Сборка каркасных домов выполняется с помощью гвоздей, обвязка крепится на анкера к фундаменту здания. Лаги, углы стен, дверей и окон должны быть надежно соединены, поскольку устранение всевозможных огрехов после завершения стройки малоосуществимо.

Углы

Соединить должным образом обвязку и стойки по углам весьма важно, ведь это придает конструкции каркасного дома прочность и не дает возможности возникнуть мосткам холода. Брус для нижней обвязки соединяется «в полдерева»

Стойки закрепляются при помощи укосин

При монтаже вертикальных элементов обязательно соблюдение уровня

Стойки закрепляются при помощи укосин. При монтаже вертикальных элементов обязательно соблюдение уровня.

Фундамент

Каркасные дома не требовательны к фундаментам, что позволяет существенно сэкономить при строительстве. Популярными вариантам обустройства основания здания являются мелкозаглубленный ленточный либо столбчатый фундаменты. Выбор основывается не только на проекте здания, а исходя из типа грунта на участке, глубине пролегания грунтовых вод, уровня промерзания почвы, рельефа.

Пучинистые грунты при замерзании начинают расширяться и вспучиваться, а слабые – сдвигаться при определенных обстоятельствах. До строительства требуется произвести исследование грунта дабы определить оптимальный тип фундамента для постройки дома. Сыпучий грунт можно укрепить либо частично удалить.

В начале постройки фундамента требуется подготовить под него площадку: при необходимости выровнять, очистить, а следом вырыть траншеи и обустроить подушку из щебня если таковую требует тип имеющегося на участке грунта.

Пучинистую почву чаще всего можно встретить в средней полосе Российской Федерации. Ее опасность заключается в том, что когда влага, имеющаяся в почве, замерзает, грунт увеличивает свой объем и сдвигает опоры фундамента. Для того, чтобы решить проблему, размещать фундамент требуется ниже уровня промерзания земли, либо же наоборот ближе к поверхности – в случае если используется основание мелкозаглубленного типа.

Кроме того, еще одной проблемой является сезонность выполнения работ. Заливать бетонную смесь рекомендуется в теплую пору года, однако иногда строительные работы могут выполняться и зимой – для этого в бетон добавляют особые добавки.

Однако более простым решением будет обустройство фундамента на сваях. Технология его возведения предусматривает вкручивание в почву свай с последующей заливкой их внутренней части бетоном. Кроме того, такой способ позволяет фундаменту «продуваться», что уберегает древесину от гниения.

Еще возможна постройка монолитной плиты основания, однако этот способ дорогостоящий, потому редко использующийся в каркасном строительстве.

Металлический и деревянный каркас

Технология сборки классического каркасного дома предусматривает использование древесных материалов, а именно бруса 10 на 10 см и обрезной доски. Если запланирована мансарда, то стоит увеличить толщину используемого бруса.

Однако каркас можно построить и из устойчивого к коррозии термопрофиля из металла, что повлечет за собой увеличение сроков службы дома. Отверстия в каркасе уменьшают его вес, а материал изготовления позволяет не бояться процессов гниения и воздействия огня. Однако при несоблюдении технологии строительства возможна так называемая «герметизация», что повлечет за собой потери тепла.

Крыша и кровельное покрытие

Крыша должна быть сконструирована с учетом нагрузок от снега и ветра. Кровельный материал выбирается исходя из предпочтений заказчика и его бюджета, угла наклона кровли, пределов допустимых нагрузок. Крыши бывают:

• Двухскатными;
• Вальмовыми;
• Мансардными.

В качестве материала отделки кровли используют шифер, листы стали, металлическую черепицу, ондулин (шифер из битума).

Такова технология строительства типичного каркасного дома. Как выполняется поэтапно возведение строения можно посмотреть в следующем видео:

Влияет ли фундамент? Подготовка фундамента

Нижняя обвязка во многом зависит от качества выполнения фундамента. Поэтому перед выполнением работ с брусом, следует проверить геометрию. Перепад фундамента, как мы уже писали ранее, должен быть не более 1 см. Также стоит проверить углы, они должны быть ровно 90 градусов. Перекос в ту или иную сторону усложнит монтаж каркаса дома.

Перед обвязкой необходимо произвести гидроизоляцию фундамента. Проще всего использовать рубероид, который крепится с помощью мастики. В Америки и Финляндии иногда кроме гидроизоляции кладут слой утеплителя.

Фундамент должен быть подготовлен к будущей работе с обвязкой еще на этапе заливки. Когда он начинает затвердевать, необходимо притопить в нем анкерные болты или деревянный пробки, с помощью которых брус или доски будут прикреплены к основанию дома.

Расстояние между болтами должно быть не более 1,8 метра, а лучше – полтора.

Кроме того, если ранее были замечены какие-то перекосы, их необходимо выровнять. Если высота фундамента скачет, используйте цементную смесь для выравнивания поверхности. Если древесина для обвязки не идеально ровная и образуются зазоры, в эти места можно подложить обработанные битумом или смолами щепы.

Только после устранения всех перекосов и ошибок можно приступать к нижней обвязке.

Варианты перевязки углов брусовой коробки

Схема обвязки углов.

1. В полдерева. Это часто используемый способ монтажа обвязки и стен каркасного дома. Выполняется он проще остальных: два бруса укладываются один к другому так, чтобы каждый из них являлся одной из сторон прямого угла. Иначе говоря, первый укладывается в перпендикулярном положении по отношению к другому.
2. Односторонний паз «в обло». В этом варианте потребуется сделать выпилы в каждом из брусьев и уложить каждый из них под прямым углом по отношению к другому. Торцы обоих брусьев должны выступать за точку угла на 10-15 см, образуя «крест».
3. В перевязку с коренным шипом «в обло». Здесь процесс укладки во многом аналогичен первому, «в полдерева». Отличие в том, что торец одного бруса выпиливается таким образом, чтобы посередине образовался «шип» высотой 4-5 см. Во втором брусе выпиливается паз немного меньшего размера. Далее пиломатериал под прямым углом и брусья подбиваются друг к другу, чтобы «шип» плотно вошел в паз.
4. С потайным шипом «ласточкин хвост». Этот вариант выполнения углового соединения во многом напоминает предыдущий. Но форма «шипа» и паза иная. Она напоминает ласточкин хвост. Способ соединения брусков тот же, но в этом случае подбивать нужно сверху, так как «шип» будет накладываться на паз, а не вставляться в него.

Как и с помощью чего фиксировать углы

Схема обшивки углов каркасного дома.

1. Анкеры. Этот способ хорош тем, что крепление получается очень прочным. Мало того что брусья соединяются между собой, они еще и притягиваются к фундаменту, что обеспечивает каркасу необходимую жесткость.
2. С помощью гвоздей на 150 мм. Для фиксации каждого угла потребуется 4 гвоздя. Необходимо выдерживать нужное расстояние от гвоздя до кромки бруса. Оно не должно быть меньше 2 см.
3. С помощью деревянного штыря (нагеля). Для изготовления этого крепежного элемента рекомендуется использовать древесину сухого дуба. Перед установкой нагеля следует сформировать отверстие диаметром 2 см, но немного меньшим, чем размер штыря. Оптимальная форма для такого крепежа — квадратная. Забивая нагель, нужно оставить над поверхностью бруса не менее 10 см, так как он понадобится для дальнейшего вывода углов каркасного дома.

Нижняя обвязка каркасного дома

После окончания фундаментных работ при строительстве каркасного дома производится монтаж нижней обвязки.

Выбор материала: критерии

Если дом возводится своими руками, разумно выбрать материал, для монтажа которого не требуется дополнительная спецтехника.

Важные факторы при выборе обвязочного материала:

• способность выдержать максимально возможную нагрузку на конструкцию;
• устойчивость к внешним и внутренним температурным перепадам;
• стойкость к механическим воздействиям;
• масса и плотность конструкции.

Брус

Крепким и мощным обвязочным материалом является брус сечением 150х150мм или 200х200 мм. Правильные размеры сечения упрощают установку, создают прочное и ровное основание. К недостаткам можно отнести появление трещин при неравномерном распределении нагрузки внутри древесины, деформацию бруса при высыхании.

Соединенные доски

Обвязка из досок считается прочной конструкцией, она менее подвержена деформации, так как результаты усушки равномерно распределяются на количество досок.

Бревна

Дешевый, прочный, выносливый строительный материал. Так как бревно не прошло обработки, разрушающей волокна и уменьшающей прочность, оно выдержит большие нагрузки, влияние погодных условий и перепадов. К недостаткам можно отнести сложность монтажа из-за сечения неправильной формы, которая требует тщательного закрепления на фундаменте, усложняет установку стеновых конструкций.

Крепление обвязки к фундаменту: инструкция

Конструкция фундамента влияет на метод монтажа обвязки. Наиболее распространенные типы фундаментов для каркасных домов – свайный, столбчатый, ленточный.

Как сделать обвязку каркасного дома на свайном или столбчатом фундаменте

• Перед укладкой создается гидроизоляционный слой между поверхностью фундамента и обвязкой. Варианты гидроизоляции: битумный слой, рубероид на мастике, и пр.
• Брус или доски, то есть выбранный для обвязки материал, раскладываются для установки.
• Обвязка каркасного дома из бруса делается методом в “полдерева” или в угловой стык.
• Конструкция обвязки закрепляется к ростверку или напрямую к сваям с помощью анкерных болтов или наваренных на основание резьбовых шпилек.
• Уровень обвязки обязательно проверяется на горизонталь.
• Соединения углов должны быть усилены оцинкованными уголками, болтами, шурупами или гвоздями.
• На обвязку раскладываются и крепятся лаги на нужном расстоянии.

Анкерное крепление нижней обвязки к свайному фундаменту

Как сделать обвязку дома на ленточном фундаменте

На единую бетонную ленту установить обвязку намного проще:

1. Раскладывается и закрепляется слой гидроизоляционного материала.
2. Создаются гнезда для соединений в углах.
3. Обвязочная конструкция крепится на болты, анкеры или скобы.
4. Дополнительными креплениями усиливается прочность углов, проверяется горизонталь.
5. При отклонении уровня бруса от горизонтального уровня, корректировать подкладами, клиньями.

Крепление нижней обвязки к бетонному ленточному фундаменту

Места стыковки стен и фундамента

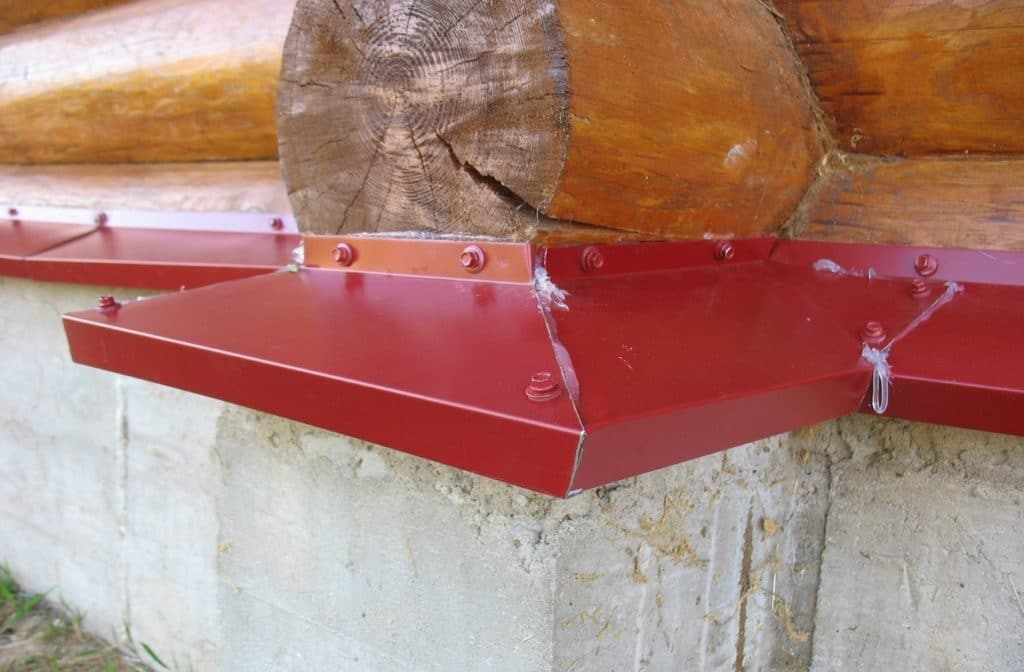

Стыковка стен и фундамента

Лучше заранее приобрести чертежи узлов дома

При строительстве каркаса важно правильно сделать узел стыковки основания и стен. Сначала нужно установить балки на опорном брусе

Они должны располагаться либо параллельно стенам, либо перпендикулярно им.

Работая над нижней обвязкой, брусья монтируют к основанию здания. Для стыковки элементов используются хомуты или болты. Перед установкой брусьев нужно обязательно сделать гидроизоляцию, материал следует положить на стыке основания и стен.

По внешнему виду нижняя обвязка представляет собой раму, которая сделана из нескольких досок или деревянного бруса.

На основание сооружения под обвязку помещают лежни. Это доски, с помощью которых выравнивают фундамент и убирают неровности, допущенные при заливке. Для крепления нижней обвязки к фундаменту используют анкера, ими фиксируют концы балок.

Для того чтобы их установить, необходимо сделать отверстия. Элементы крепежа должны проходить через доску и углубляться в бетонный фундамент. То, на какое расстояние должен погружаться болт, определяется в зависимости от конструкции основания

Важно учесть высоту стен. Если она не превышают 3 м, то анкер нужно заглублять в бетон на 20 см

Есть еще один вариант монтажа. В этом случае конус от анкера, имеющий внутреннюю резьбу, помещают в основание, а уже после осуществляется заливка фундамента. Когда основание застынет, вот эти конусовидный шпильки и вкручивают анкер.

Выполняя соединение элементов конструкции, следует обращать внимание на отверстия в брусе. Сначала нужно измерить диаметр анкерной шпильки, отверстие под нее должно быть больше него на 3 мм

Для того чтобы крепеж получился прочным, следует положить широкие шайбы под головки болтов. Так площадь контакта с деревом увеличится.

Если посмотреть на конструкцию, то можно выделить еще один узел. Это место контакта брусьев на углах. Для их фиксации применяют болты и металлические уголки, с помощью которых можно сделать очень прочное соединение.

На бетон нужно положить рубероид либо другой гидроизолирующий материал. Можно покрыть ленту фундамента мастикой. Выполняя монтажные работы, надо постоянно проверять горизонт. Отклонения не должны превышать 0,5° на 3 м.

Описанный выше вариант крепления можно использовать, если под каркасным домом уложена плита или возведен ленточный фундамент. При выборе столбчатого основания действовать нужно таким образом:

Следует обратить внимание на выбор столбчатых опор. В верхней части они должны иметь плоский оголовник, в котором сделаны отверстия.
Нужно соорудить ростверк
Его функции будут выполнять деревянные балки, их укладывают поверх опор с оголовником

Важно обратить внимание на прочность соединения всех элементов.
В балках следует сделать углубления. Их высверливают под отверстиями, имеющимися в оголовнике.
Для фиксации балок используются шурупы и болты.

Брус крепится к фундаменту, этот шаг нельзя пропускать! Дело в том, что мелкозаглубленные ленты и плиты при замерзании подвержены подвижкам

Важно обратить внимание на то, как выполнено соединение нижней обвязки и лежней. Если фиксация надежная, постройка будет долговечной
