Какой может быть вес стеновых сэндвич-панелей, от чего зависит, как рассчитать?

Как рассчитать — сколько весит пенобетонный блок?

Если известно количество блоков (N) в 1 м3 и марка (D), то килограммаж одного блока найти просто. Достаточно D : N = m – тяжесть 1 шт. пенобетонного блока. Но когда N неизвестно, тогда надо оперировать размерами (Д × Ш × В) и маркой D.

Последовательность расчета m блока следующая:

1. Объем камня: W = Д × Ш × В.
2. Плотность материала ρ по D, (если D400, то ρ = 400 кг/м3).
3. Сила тяжести одного сухого камня m = ρ × W.
4. Груз впитанной влаги b = m × % влажности.
5. Общая тяжесть m_общ. = m + b.

Для камня размером 600х300х200

Следует воспользоваться вышеприведенными зависимостями:

1. Определение объема W = 0,6 × 0,3 × 0,2 = 0,036 м3.
2. По марке D (пусть D900) плотность материала ρ = 900 кг/м3.
3. Сухой груз m = 900 × 0,036 = 32,4 кг.
4. Сорбционная влага b = 32,4 × 0, 08 = 2,6 кг.
5. Полная тяжесть m_общ = 32,4 + 2,6 = 35 кг.

Для 400х200х200

Повторение расчета с учетом других размеров и марки:

1. W = 0,4 × 0,2 × 0,2 = 0,016 м3.
2. Марка D400, ρ = 400 кг/м3.
3. m = 400 × 0,016 = 6,4 кг.
4. b = 6,4 × 0,08 = 0,5 кг.
5. m_общ = 6,4 + 0,5 = 6,9 кг.

Доля сорбционной влажности

Она у пенобетона зависит от используемых компонентов и составляет от 8 до 15% для пенобетона на основе кварцевого песка, и от 12 до 22%, если песок заменить золой уноса ТЭС.

Следует принять в расчет, что с течением времени из-за внешних факторов, этот продукт тяжелеет. Это необходимо брать в расчет, когда проектируется основание здания – фундамент.

Разработаны специальные таблицы, по которым есть возможность оценить увеличение силы тяжести в функции от сырости воздуха. Килограммаж стеновых составляющих с первоначальным значением от 10,8 до 43,2 кг может изменяться от 11,7 до 47,5 кг соответственно, когда относительная влажность воздуха составляет 75%.

Зачем нужно знать массу изделия?

При проектировании архитектурного объекта необходимо учитывать свойства и способности земельного участка, на котором предполагается его размещение. Чтобы определить каким будет общий вес строения, необходимо знать аналогичный параметр каждого из его составляющих. Таким образом, ля грамотного вычисления величины нагрузки на фундамент, нужно учитывать не только типовую массу сэндвич панелей, но и габариты изделий. Производители предлагают целый модельный ряд различных по размерам продуктов:

• толщина варьируется в диапазоне от 50 до 250 миллиметров, учитывая слой утеплительного материала;
• по длине существуют варианты в диапазоне 1800-13000 миллиметров;
• ширина по облицовочной стороне приравнивается к 1206 миллиметрам, однако монтажная ширина все же немного меньше – 1190 миллиметров.

Ключевые факторы, влияющие на вес продукта, это толщина таких элементов:

• используемые листы метала;
• утеплитель.

Важно понимать, что в зависимости от плотности утеплительного материала будет зависеть и то, как он повлияет на общий вес продукта

Стандартная толщина панелей	Ширина по облицовке	Длина панелей	Удельный вес 0.5 [кг/м²]	Удельный вес 0.6 [кг/м²]	Удельный вес 0.7 [кг/м²]
50	1206 (ширина монтажная — 1190)	1800 — 13000	14,61	16,26	17,93
80	1206 (ширина монтажная — 1190)	1800 — 13000	17,91	19,56	21,23
100	1206 (ширина монтажная — 1190)	1800 — 13000	20,11	21,76	23,43
120	1206 (ширина монтажная — 1190)	1800 — 13000	22,30	23,96	25,62
150	1206 (ширина монтажная — 1190)	1800 — 13000	25,61	27,26	28,93
170	1206 (ширина монтажная — 1190)	1800 — 13000	27,81	29,46	31,13
200	1206 (ширина монтажная — 1190)	1800 — 13000	31,11	32,76	34,43

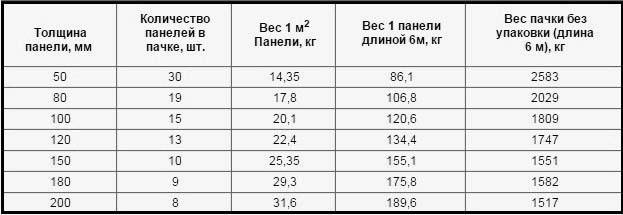

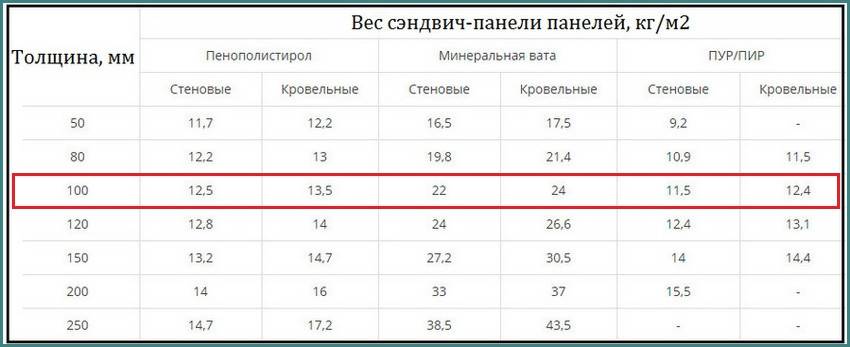

Вес сэндвич-панелей

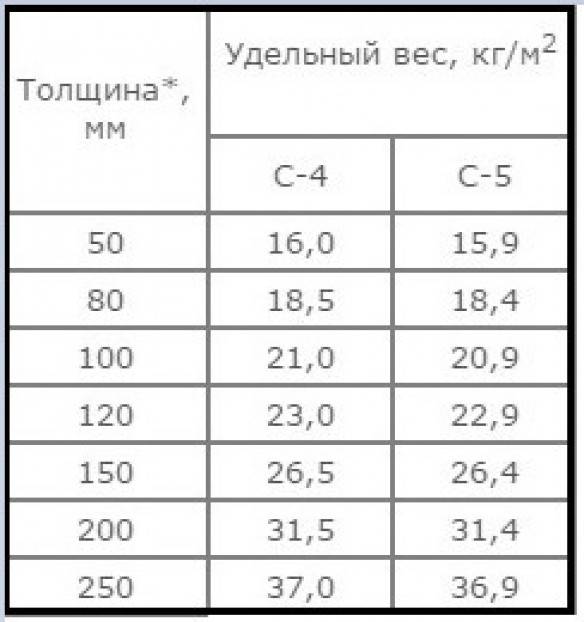

Собственный вес такого строительного материала, как сэндвич-панелей зависит от толщины и типа утеплителя. В таблице подробно представлены параметры, которые, к слову, обязательно стоит учитывать при строительстве зданий и сооружений.

Толщина сэндвич-панели, мм	Вес сэндвич-панели панелей, кг/м2
Пенополистирол	Минеральная вата	ПУР/ПИР
Стеновые	Кровельные	Стеновые	Кровельные	Стеновые	Кровельные
50	11,7	12,2	16,5	17,5	9,2	–
80	12,2	13	19,8	21,4	10,9	11,5
100	12,5	13,5	22	24	11,5	12,4
120	12,8	14	24	26,6	12,4	13,1
150	13,2	14,7	27,2	30,5	14	14,4
200	14	16	33	37	15,5	–
250	14,7	17,2	38,5	43,5	–	–

Кровельные материалы обладают иными свойствами

В рамках отечественного и мирового рынка предлагаются не только стеновые сэндвич панели, но и их кровельные модификации. Они, конечно же конструктивно в определенной мере повторяют стандартные стеновые изделия. Однако, существуют у них и некоторые отличительные характеристики. К примеру, внешний стальной лист всегда профилируется, благодаря чему обеспечивается прекрасная защита от влаги, а дизайн внутреннего листа заказчик может придумать какой угодно.

Таблица максимальных пролетов между узлами крепления к стеновым прогонам при расчетной ветровой нагрузке 45кг/м2.
Толщина панели, мм	Максимальный пролет, м
Минераловатная плита	Пенополистирол
50	3,93	4,5
80	5,5	6
100	6,01	6,5
120	6,3	7,1
150	7,01	7,5
200	7,3	8,3
250	8,1	8,7

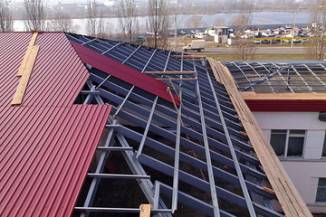

Панели не должны сильно давить на стропила

Листовая сталь в таких изделиях на порядок толще. Если в стеновой категории допустима максимальная толщина в 0.7 миллиметров, то в данном случае допускается и 1 миллиметр. Особенными свойствами обладает и полимерный состав, которым покрывается изделие. Его дополняют веществами, которые в конечном итоге повышают антикоррозийные свойства изделия. Помимо этого, полимерный состав обеспечивает замечательную устойчивость к пагубному влиянию солнечных лучей, да и агрессивные факторы окружающего мира не так страшны кровельным сэндвич панелям. Отличает их также и то, каким способом обеспечивается соединение элементов изделия. Производители качественной продукции отдают предпочтение соединению внахлест, «F-Lock». Эти типы замковых соединения прекрасно себя покажут в условиях влияния влаги. Стоит отметить, что нормативный для такого типа сэндвич панели вес в среднем несколько выше. Речь идет о диапазоне 12.7 – 98 килограмм на каждую единицу продукта в зависимости от типа используемого утеплителя.

Минераловатная плита (основа – базальтовое волокно)	Это синтетическое волокно получилось в результате расплавления – песка и горных пород (минерального сырья). Его структурный состав аналогичен асбесту, но минераловатная плита безвредна. Обладает отличной теплоизоляцией и звукоизоляцией, не горюче. Сэндвич панели с таким утеплителем идеальны в постройке объектов, к которым выдвинуты строгие противопожарные требования.
Пенополистирол	Материал для теплоизоляции, который получается путем температурной обработки при вспенивании полистирола. Пенополистирол имеет превосходную теплоизоляцию, звукоизоляцию и экологичен. В составе применяются различные добавки, в зависимости от их присутствия может быть присвоен класс горючести Г1-Г2.

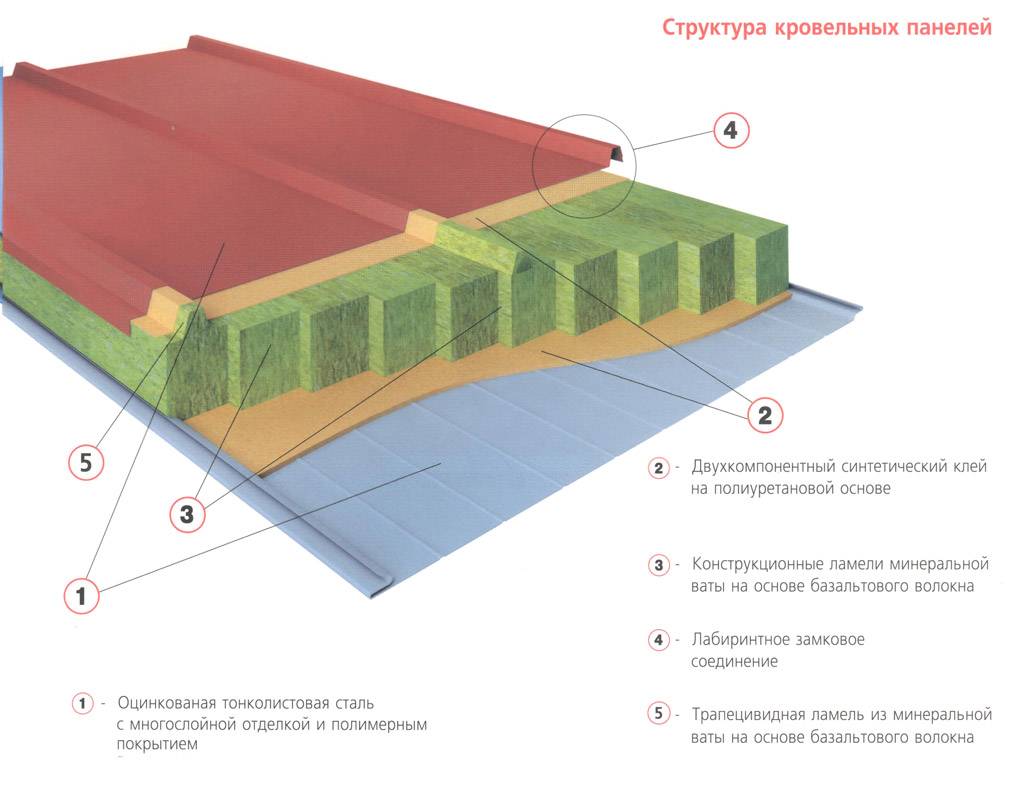

Кровельные панели отличаются от своих стеновых аналогов

Утеплительный материал

При выборе толщины утеплительного слоя сэндвич панели в обязательном порядке стоит обратить внимание на размер ваших расходов на отопление жилища в зимний период времени. Зачастую подобные стеновые плиты производятся с использованием одного из нескольких наиболее распространенных в наше время утеплительных материалов

Это может быть:

Зачастую подобные стеновые плиты производятся с использованием одного из нескольких наиболее распространенных в наше время утеплительных материалов. Это может быть:

Пенополистирол. Это — экологически чистый и долговечный материал, который демонстрирует прекрасные теплоизоляционные свойства. Его водоотталкивающие качества обеспечивают фасаду надежную герметизацию. Но он не лишен и своих минусов. Во-первых, он имеет низкую стойкость к воздействию ультрафиолетового излучения, а во-вторых, он горит;

• Пенополиуретан имеет довольно низкий коэффициент теплопроводности и высокие гидроизолирующие параметры. Поэтому он активно применяется при производстве оборудования для хранения продовольствия. Однако он также горит и может быть испорчен обычными мелкими грызунами;
• Минеральная вата характеризуется высокой стойкостью к возгоранию, а также не портиться под воздействием химических и биологических факторов. Она довольно популярна благодаря экологической чистоте и безвредности для здоровья человека и животных. Но она демонстрирует неважную влагоустойчивость и частичную потерю теплоизолирующих качеств, если намокнет.

Что такое сэндвич-панели

Сэндвич-панели — модульный строительный материал, предназначенный для обшивки зданий и сооружений, которые строятся по каркасной технологии. Состоят из трех слоев: двух листов жесткого материала и утеплителя между ними. Использование этого материала в разы ускоряет отделку и возведение зданий, так как сразу монтируется и наружная обшивка, и утеплитель, и внутренняя обшивка. А еще, размеры сэндвич-панелей позволяют перекрыть кровлю довольно большого дома без горизонтальных швов — максимальная длина сэндвич-панели может быть 12 метров. Более чем достаточно для двускатной кровли. Вопрос только в транспортировке, но это другая история.

Так выглядит дом из сэндвич-панелей

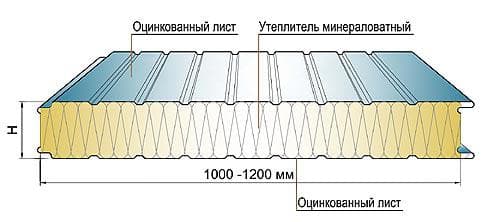

Итак, конструкция трехслойная. Слои склеиваются и одновременно прессуются. Есть два способа прессования — холодное и горячее. В любом случае держатся слои надежно. Оторвать друг от друга без применения механизмов не получается.

Сэндвич-панель — это строительный материал для обшивки каркасов. Состоит из двух листов жесткого материала, между которыми находится слой утеплителя

По назначению есть сэндвич-панели стеновые и кровельные. Отличаются обычно внешне, толщиной используемых материалов и типом профиля. Есть гладкие плиты, есть с разными типами профилей. Кровельные есть с рифлением по типу профлиста, а есть очень похожие на металлочерепицу.

Есть еще варианты специального назначения. Например, для гаражных ворот. Обычно это стальные листы, но с покрытием пуралом или каким-то другим стойким к повреждениям полимером. Отличаются они формой замка. Такие ворота обычно делают подъемными, так что замки имеют иную форму. И продольные края не открытые, а закрытые тем же стальным листом, который изгибают, формируя плавный скос.

Как выглядит сэндвич-панель зависит от материалов и способа его покраски

Стеновые сэндвич-панели могут быть гладкими и с рифлением. Оно есть традиционное (волна, трапеция, мелкое рифление), а есть более декоративное — под камень, кирпичную кладку и даже дерево.

Виды рифленого листа

Cтеновые сэндвич-панели компании «Хэдда»

В общем, внешний вид сэндвич-панелей может быть различным.

Технические характеристики

Несущая способность

((

Толщина стеновых сэндич-панелей, мм	Несущая способность стеновых панелей при равномерно распределенной нагрузке, кг/м2
Длина пролета, м
2	2,5	3	3,5	4	4,5	5	5,5	6	6,5	7	7,5	8
50	160,80	114,90	94,43	81,27	69,14	58,04	48,00	38,98	31,00	24,06	18,15	13,28	9,45
80	209,85	167,80	141,90	124,02	107,40	92,03	77,93	65,09	53,50	43,17	34,10	26,29	19,73
100	224,00	182,90	155,80	139,83	124,69	110,37	96,89	81,23	72,40	61,40	51,22	41,88	33,36
120	239,40	198,90	162,80	148,01	133,81	120,20	107,18	94,75	82,90	71,64	60,97	50,89	41,40
150	270,50	219,10	182,90	165,73	149,32	133,68	118,82	104,73	91,40	78,84	67,06	56,04	45,79
170	281,90	228,20	193,21	175,52	158,59	142,42	127,02	112,38	98,51	85.40	73,05	61,47	50,64
200	304,99	235,60	204,05	185,76	168,25	151,52	135,58	120,42	106,05	92,46	79,66	67,64	56,40
220	316,20	246,30	208,20	189,62	171,86	154,92	138,80	123,50	109,01	95,34	82,49	70,45	59,24
250	327,86	256,20	209,81	190,99	173,06	156,04	139,91	124,67	110,34	96,90	84,36	72,72	61,98

Что такое сэндвич панели.

Сэндвич-панели считаются популярным материалом, что объясняет высокий спрос на них. Изготавливается продукция на специальном оборудовании в заводских условиях. Можно детальнее узнать о производстве сэндвич панелей www.promstan.com.ua/production/sendvich-paneli. Здесь также осуществляется продажа этого стройматериала.

В целом сэндвич-панели представляют собой трёхслойную конструкцию. Между двух тонких листов стали укладывается утеплитель. В качестве теплоизолятора применяются минеральная вата, стекловолокно, пенополистирол и т. д. Соединение происходит посредством прессования. При изготовлении сэндвич-панели могут спрессовываться холодным либо горячим способом. Любая из технологий наделяет конструкцию прочностью, долгим сроком службы и надёжностью эксплуатации.

Виды крупнопанельного строительства

Крупнопанельное строительство делится на две категории: бескаркасное и каркасное. Такое деление зависит от типа панелей стен: несущие и ограждающие или только ограждающие. В зданиях бескаркасно-панельного типа нагрузка перекрытий ложится на стеновые панели. В каркасно-панельных сооружениях несущую функцию выполняют каркасы, а панели стен служат для тепло- и звукоизоляции.

Стеновые панели используют для возведения наружных и внутренних стен. Наружные панели бывают двух видов: однослойные из легкого или ячеистого бетона и слоистые из тяжелого бетона с теплоизолятором. Большое распространение в жилищном строительстве получили однослойные стеновые ЖБИ панели.

С наружной стороны панели стен покрывают декоративным раствором, бетоном, атмосферостойким составом или керамической плиткой. Внутренняя поверхность стеновых ЖБИ панелей выравнивается и подготавливается для покраски или поклейки обоев.

В проемы панелей стен ставят дверные и оконные блоки. Высота стеновых ЖБИ панелей равняется высоте этажа, ширина рассчитана на 1-2 комнаты — 3000-7200 мм, толщина — 200-350 мм. Размеры панелей внутренних стен соответствуют периметру комнаты. Толщина внутренних стеновых панелей— 30—160 мм.

Показатели удельного веса кровельной панели с наполнителем полиизоцианурат/пенополиуретан

Толщина панели, мм	Удельный вес, кг/м3
Толщина металлического листа 0,45 мм
40	9,8
60	10,7
80	11,6
100	12,4
120	13,2
150	14,5

На основании данных таблиц и количества используемых панелей выполняется расчет общей массы строительных конструкций здания.

Самый высокий удельный вес имеют панели с наполнителем минеральная вата, а самый низкий – сэндвич панели с наполнителем РIR или РUR. Для выполнения погрузочно-разгрузочных работ специальная техника потребуется для перемещения длинномерных конструкций, а также панелей с наполнителем минвата. Погрузку и выгрузку панелей до 2 метров с легким наполнителем может выполнить строительная бригада.

Компания «РосСельПром» производит высококачественные стеновые и кровельные сэндвич панели. Мы обладаем достаточным опытом и профессионализмом, чтобы воплотить в жизнь практически любой проект, необходимый заказчикам.

Построить здание, сделать внутреннюю перегородку, утеплить или выполнить отделку сооружения, обустроить кровлю, сделать защитный экран от шума или огня – в этих и других случаях, лучшего материала, чем сэндвич панели не найти. Подробную консультацию можно получить у наших специалистов по телефонам: +7 (812) 945-62-32; +7 (921) 972-11-89, +7 (812) 677-21-73, +7 (911) 818-36-07.

Характеристики

Как вы понимаете, говорить о характеристиках сэндвич-панелей «в общем» сложно. Слишком разные могут применяться материалы. И «обшивка», и утеплитель, и толщина всех слоев. Все это разное. И характеристики каждого из компонентов изменяются в широком диапазоне. Поэтому конкретные свойства стоит смотреть уже когда определились с производителем. А пока, чтобы можно было сориентироваться, приведем данные одного из них. Кстати, можете посмотреть таблицы в пункте про типы утеплителей. Это данные с одного из сайтов. В этом разделе приведем данные другого производителя. Заодно сможете оценить разбег значений.

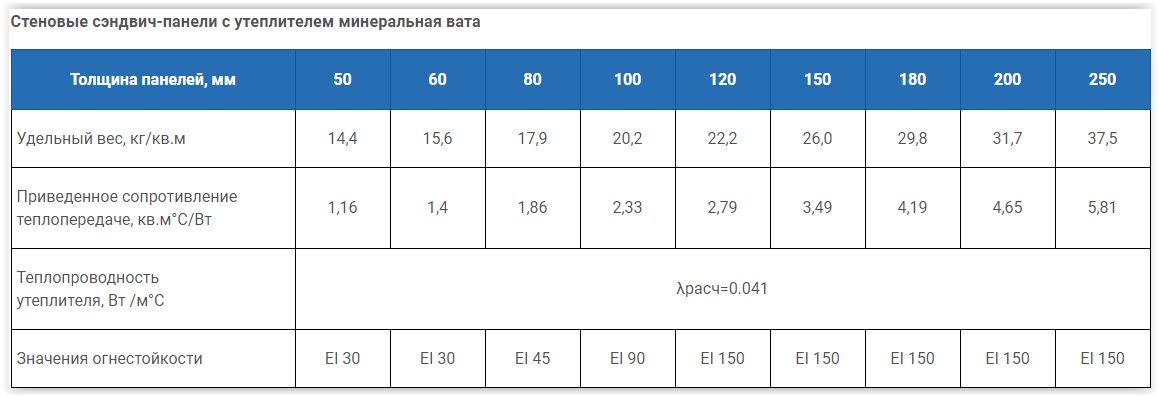

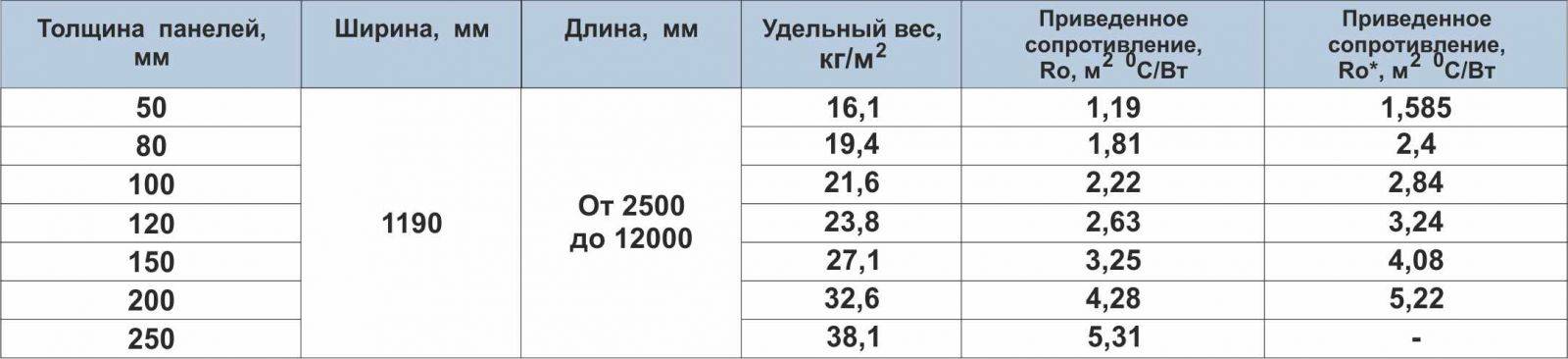

Стеновые сэндвич-панели — технические характеристики одного из производителей

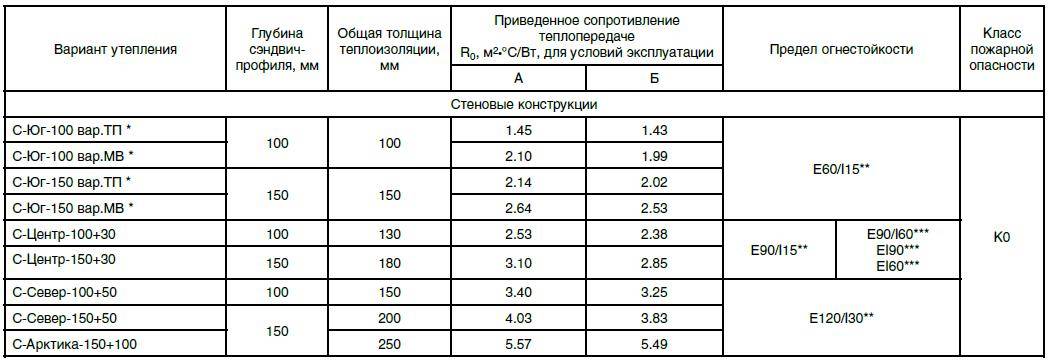

Если сравните две таблицы, то увидите, что в первом случае более высокое теплосопротивление имеет сэндвич с пенополистиролом. Во втором, наоборот — более «теплой» оказалась базальтовая вата. И никто при этом не врет. Просто используют они разные материалы. Вот и все.

Еще может быть интересна несущая способность. Тут ситуация примерно такая же, как с тепловым сопротивлением. Зависит от металла, наличия или отсутствия рельефа, его формы и размеров. Также свою лепту вносят утеплитель и способ соединения слоев. В общем, критериев тоже немало. Так что, значения надо узнавать по конкретному материалу. А таблицу даем только для справки, чтобы вы могли примерно оценить возможную нагрузку.

Несущая способность вполне достойная

Как видите, вполне приличная несущая способность. Это дает возможность делать из сэндвич-панелей не только стены и кровлю, но и перекрытия. Неплохой способ ускорить стройку.

Сайдинг

Один из первых материалов для отделки стен дома снаружи. К нему относятся любые изделия, которые укладываются внахлест. Таким образом удается добиться максимальной изоляции стены снаружи. В наше время популярным вариантом становятся изделия из поливинилхлорида. Связано это с удешевлением ПВХ. Кроме того, существенно выросло разнообразие цветов и форм.

Особое значение в строительно-ремонтных работах имеет наружная облицовка сооружений. Сегодня выпускается широкий ассортимент фасадных панелей для внешней отделки с повышенными характеристиками пожаробезопасности. Фасадные панельные стройматериалы успешно выполняют функции:

1. эстетическую (благодаря панелям возможно создать эксклюзивные дизайн проекты фасадов);
2. утилитарную (с целью защиты сооружения от пагубного действия на сооружение атмосферных факторов, включая ветер, солнечные лучи, осадки).

Впервые, облицовочные наружные фасадные панели были использованы строителями и дизайнерами в Соединенных Штатах в XIX столетии. В те времена, окрашенные и заведомо строганные доски под углом и послойно крепились к стенам так, чтобы слои несколько провисали. Подобный способ крепления деревянных досок давал возможность атмосферным осадкам спускаться вниз без препятствий. Данный вид стеновых панелей для наружной отделки строений тогда стали называть сайдингом. Позже стал выпускаться виниловый сайдинг, который характеризовался большим сроком годности, а так же, лучшим показателем устойчивости к спектру внешних воздействий. Тогда же появился цементный сайдинг, металлосайдинг и цокольные панели.

Какими преимущественными особенностями обладает сайдинг?

К главным достоинствам сайдинга относят наличие следующих характеристик:

• отличная сохранность всех первоначальных показателей эстетичности в течение всего срока эксплуатации;
• сверх устойчивость к атмосферным факторам, воздействующим на панели, включая осадки, ультрафиолет, широкий диапазон температур и влажности, кислотно-щелочные среды;
• используя сайдинговую наружную облицовку нет необходимости в особом уходе. При условии качественно и правильно выполненного монтажа панелей уход за ними — это мытье простой водой с использованием самого обычного и доступного моющего средства;
• устойчивости к повреждениям механического характера, включая царапины;
• монтаж и использование панелей возможны в большом температурном диапазоне;
• использование цементного сайдинга позволяет избежать образование процессов трещин, шелушения и повреждения;
• довольно простой процесс монтажа, не сложное обслуживание. При обшивке сайдингом любого типа требуется только незначительный опыт в данной сфере.

Ассортимент и цена фасадных панелей для частного дома показана в нашем каталоге.

Сайдинг по способу монтажа и варианту крепежа подразделяется:

• горизонтальные облицовочные стеновые панели, прекрасно имитируют наиболее актуальные виды древесной обшивки, а именно: елочку и особую корабельную доску.
• сайдинг вертикального типа имеет спектр особенностей при монтаже панелей, поэтому его не так часто используют специалисты. Наиболее часто он применяется в процессе отделочных работ в нежилых помещениях, в торговых центрах, автомойках.

Так же, для качественной, быстрой и долговечной отделки нередко пользуются облицовочными панелями для фасада под бревно. Другими словами, этот тип сайдинга называется «блок-хаус». Фиброцементные панели для наружной отделки дома производятся в соответствии с иной технологией и требованиями.
