Принцип работы вибратора для бетона — как сделать своими руками?

Как из дрели сделать вибратор инструкция

Если нет перфоратора среди инструментов, но есть дрель, то из нее также можно сделать вибратор. Конструкция насадки будет несколько иной, и сам процесс изготовления потребует несколько больше времени. Первоначально рассмотрим особенности изготовления приспособления, а после разберемся с принципом создания самодельного вибратора под дрель. Сразу следует отметить, что вариантов изготовления устройств также много, и все зависит от фантазии и наличия соответствующего материала в распоряжении.

  1. Устройство вибратора из дрели предусматривает превращение вращательных движений в колебательные. Достичь этого можно путем расположения внутри основного устройства смещенного центра тяжести
  2. В качестве наружного устройства применяется отрезок стальной трубы, длина которой может быть произвольной
  3. Смещенный центр тяжести — это еще одна трубка меньшего размера, которая размещается внутри первой трубы
  4. Внутренняя трубка должна вращаться, что достигается при помощи использования стального троса, один конец которого соединяется с внутренней стальной трубой
  5. Второй конец троса следует закрепить в патроне электродрели
  6. Чтобы гибкий стальной трос можно было держать в руках, его следует разместить внутри резинового шланга. Если изготавливать мини-вибратор, то в качестве передаточного механизма можно использовать стальной трос в бронированной оплетке от мотоцикла или велосипеда

https://youtube.com/watch?v=pRMMsj_cGxI

Вращающие движения патрона будут передаваться по стальному тросу к непосредственной насадке (внутренней трубке). Трубка, вращаясь внутри стальной трубы, будет создавать вибрирующие движения.

Теперь рассмотрим инструкцию с фотоописанием, как сделать вибратор из дрели самостоятельно из подручных средств. Для начала подготовим необходимый материал. Для реализации задумки понадобятся две трубки диаметром 40 мм и 30 мм. Длина этих труб выбирается в зависимости от того, какой глубины следует вибрировать бетон. Кроме того, понадобится стальной трос длиной 1,5-2 метра.

Еще понадобится также резиновый шланг толщиной больше стального троса. Лучше использовать гидравлический шланг, так как он прочный, надежный, и имеет на концах резьбовые соединители, которыми можно закрепиться к неподвижному основанию или булаве. Этот шланг используется в качестве неподвижного корпуса, в котором будет вращаться трос. Понадобится также сварочный аппарат и расходные материалы в виде резьбовых соединителей. Далее выполняется изготовление вибратора с дрели.

  1. Сначала надо соединить трос с трубкой меньшего диаметра. Для этого трос следует приварить к трубе с двух концов. На трубке следует сделать засечки, которые поспособствуют формированию дисбаланса устройства внутри внешней стальной трубы. Именно за счет этого дисбаланса и будут создаваться вибрирующие движения
  2. Чтобы приварить трос к трубе, можно взять неисправные гайки соответствующего размера, и с их помощью заклепать трос. После этого гайки приварить к концам трубы
  3. После этого полученное устройство необходимо установить внутри трубы с большим диаметром. Заварить концы металлом сверху и снизу так, чтобы внутри свободно вращалась трубка
  4. Трос выпустить из трубы через отверстие, так как он должен свободно вращаться
  5. Соединяем шланг с булавой или наболдажником путем завинчивания гайки. Если используется обычный шланг, тогда его следует надеть на торец трубки, и закрепить хомутом
  6. Далее соединяется трос с патроном дрели, и получается готовый вибратор. Внешний вид устройства показан на фото ниже

Чтобы в процесс не держать шланг в руках, на дрель можно сделать специальный механизм крепления. Внешне его конструкция имеет следующий вид, как показано на фото ниже.

Ориентируясь на данную схему изготовления вибратора, немаловажно отметить, что применять такое устройство можно не только на дрели, но и на перфораторе, работая в режиме сверления. При этом понадобится выполнить небольшую доработку — приварить к концу стального троса хвостовик от бура

https://youtube.com/watch?v=eCcqpBOuPNc%3F

Это интересно! Чтобы рассматриваемый инструмент служил долго, рекомендуется выполнить такие немаловажные действия, как заполнить внутреннюю полость большей трубки солидолом, а также окрасить наружную поверхность краской. Солидол снизит трение трубок, увеличивая срок их службы, а краска исключит возникновение коррозионных процессов.

Вибратор для бетона из ненужного хлама

При заливке фундамента или других бетонных конструкций внутри неизбежно остаются пустоты, в которых находится воздух. Если не утрясти бетон, его прочностные характеристики снизятся, как и срок службы. Для небольших строений вполне подойдет самодельный инструмент, который будет достаточно эффективен в работе.

Чтобы его изготовить, нужно заранее подготовить:

  • стальную гофрированную трубу с пластиковой оплеткой на 15 мм;
  • старую коронку на 16 мм;
  • смазку (солидол, литол и т.д.);
  • провод (например, ВВГ 6 кв. мм).

Инструкция по изготовлению

Вначале от трубы отрезают кусок нужной длины, с одной стороны вставляют в него заглушку – коронку. Чтобы она держалась крепко, предварительно немного раздвигают стенки гофры.

После отрезают кабель длиной чуть больше, чем труба. Один его конец загибают на 2-3 см, наносят на кабель смазку. Загнутой частью вставляют провод в трубу, пока он не упрется в коронку с внутренней стороны.

Важно! Торчащий конец нужно будет зажать в дрели или в шуруповерте. Чтобы самодельный вибратор правильно работал, одной рукой надо придерживать гофру

Кабель станет вращаться, передавая вибрацию на коронку. Последняя создаст нужный эффект в толще раствора. На изготовление приспособления уйдет не более 5 минут, а при наличии всех составляющих вовсе не придется тратить деньги

Чтобы самодельный вибратор правильно работал, одной рукой надо придерживать гофру. Кабель станет вращаться, передавая вибрацию на коронку. Последняя создаст нужный эффект в толще раствора. На изготовление приспособления уйдет не более 5 минут, а при наличии всех составляющих вовсе не придется тратить деньги.

https://youtube.com/watch?v=LjJDoZzp8dw

Алгоритм сборки виброплиты

Чтобы самому сделать виброплиту для уплотнения грунта, понадобятся следующие материалы и детали:

  • стальной лист размером 50 на 80 см при толщине не менее 8 мм;
  • площадочный вибратор с электродвигателем, например, ИВ-98Е;
  • 2 куска швеллера по 45 см длиной;
  • крепеж: болты М10 и М12 с гайками, шайбами;
  • амортизаторы;
  • 1,5 м металлической трубы (диаметром 20-25 мм).

Из инструментов потребуются:

  • сварочный аппарат;
  • молоток;
  • болгарка с отрезными кругами;
  • электродрель с набором сверл по металлу;
  • гаечные ключи;
  • рулетка, маркер либо мел.

Самодельная виброплита с электродвигателем собирается в такой последовательности.

  1. Болгаркой делают надрезы глубиной около 5 мм (чтобы можно было согнуть металл) с обоих концов стального листа. От переднего края отступают 10 см, а от заднего – 5 см.
  2. Под углом примерно 20-30 градусов загибают с помощью молотка края, после чего место сгиба проваривают сваркой.
  3. Приваривают параллельно загнутым краям два швеллера на расстоянии примерно 5-10 см от центральной линии сделанной заготовки.
  4. По центру на них устанавливают вибратор, по ножкам которого делают отметки под крепеж.
  5. Сверлят в швеллерах отверстия с помощью электродрели.
  6. Монтируют вибратор, прикрепляя его болтами с гайками и шайбами.
  7. Прикрепляют к плите амортизационные подушки.
  8. Сгибают трубку, придавая ей п-образную форму, чтобы сделать ручку.
  9. На краях сверлят отверстия под болтовое крепление.
  10. Через металлические уголки и амортизаторы прикрепляют ручку к подошве.
  11. Подсоединяют кабель питания и устанавливают пускозащитную аппаратуру.
  12. Проверяют работоспособность созданного агрегата.

Масса собранной виброплиты составит примерно 60 кг. Чтобы удобно было ее транспортировать, к плите приваривают кусок трубы, который будет служить осью колесам.

Более сложный вариант создания виброплиты предполагает использование отдельного двигателя, например, из мотоблока. В таком случае, чтобы собрать виброоборудование, понадобится самодельный либо заводской вибратор. Вращение мотора будет к нему передаваться с помощью ремня, одетого на шкивы.

Весь процесс сборки виброплиты представлен на фото ниже.

После покраски итоговый механизм будет иметь вид как на фотографии далее.

При необходимости можно увеличить массу самодельной виброплиты. Делается это дополнительным навариванием металлических листов или прутьев арматуры. Созданный своими руками виброинструмент вполне способен составить конкуренцию заводским аналогам.

Пошаговая инструкция по сборке конструкции

В качестве насадки необходимо применять нержавеющую сталь, бетон – это агрессивная среда и обычное железо выйдет из строя очень быстро. Если же учитывать щебень и песок, фактор прочности станет еще более актуален. Лучше всего брать трубку из стали толщиной около 4 см, в середину которой впрессовывается прут, толщиной 1,5-2 см. К главному стержню приваривается дополнительный, прямоугольной формы. Только так удастся достичь наиболее эффективной вибрации, путем смещения центра тяжести.

Благодаря подшипникам стержень и крепят внутри трубки. Но при этом его вращение ничего не должно затруднять. После, в одном из концов нужно просверлить отверстие, которое и крепится к перфоратору. Привод соединяем с насадкой при помощи втулки. Второй конец привода фиксируется в держателе дрели / перфоратора. Устройство с включенным двигателем может фиксироваться тисками вблизи обрабатываемого раствора либо находиться в руках. Сердечник, присоединяемый к перфоратору должен легко вращаться, иначе будет проявляться чрезмерная нагрузка на аппарат. Для этого металлический стержень с обоих сторон оснащается подшипниками. Они набиваются на стержень (см. фото).

Слишком длинный конец в рабочей части стержня, выступающий над подшипником, нужно обрезать, оставив кусок примерно 5-10 мм. Сами подшипники нужно защитить от грязи и пыли, при чем сделать это с обоих сторон

Иначе весь механизм прекратит вращение и быстро выйдет из строя

Важно! Не пытайтесь сэкономить на подшипниках. Именно от их качества и будет зависеть долговечность конструкции

Второй конец стержня необходимо, в целях безопасности оснастить защитной втулкой, которая полностью закроет вращающуюся часть.

Соединить перфоратор и рабочий наконечник можно посредством специальной трубки, которая может принимать произвольную форму и в то же время передавать вращающее усилие.

Трубку нужно присоединить так, чтобы с обоих сторон перекрытие составляло около 4-5 см. Только так представляется возможным правильно передать вибрацию к рабочей части системы. Такая конструкция компенсирует взаимодействие вращательной и ударной силы, с целю предотвращения разрушения патрона перфоратора.

Для более подробного разбора рекомендуем посмотреть эту подробную видео-инструкцию в двух частях:

Бетон хорошо уплотняется. Обработка каждой области раствора может длиться до 3 минут. Можно вести и обработку опалубки бетона, воздействуя на нее снаружи.

Несомненным преимуществом такой технологии выступает ее мобильность, устройство легко взять с собой на любой объект. Также важна дешевизна в производстве, благодаря которой каждый сможет изготовить своими руками устройство без значительных финансовых затрат.

Алгоритм изготовления вибратора из дрели

Самый простой вариант – это приобрести готовую насадку на электродрель для уплотнения бетона заводского производства. Однако такой вариант требует материальных затрат.

Если есть желание сделать все самостоятельно, предлагаем вариант сборки глубинного вибратора для бетона на базе электродрели с гибким валом. Схематически конструкция создаваемого самодельного вибратора представлена на фотографии ниже.

Никаких изменений в конструкцию электродрели вносить не потребуется, понадобится собрать только вибронаконечник с валом.

Инструменты и материалы

Для этого потребуются кроме самой дрели такие инструменты и материалы:

  • стальной стержень либо трос длиной около метра с диаметром 1,5 см;
  • сварочный аппарат с электродами по нержавейке;
  • 2 подшипника роликового типа, наружный диаметр которых будет составлять 52 мм (например, марки NF304 либо 12304);
  • 0,5 м стальной нержавеющей трубки с внешним сечением 55 мм при толщине стенки равной 1,5 мм;
  • дрель с набором сверл по металлу;
  • 0,4 м металлического прута прямоугольного сечения (с длиной большей стороны не более 25 мм);
  • мечик для нарезания резьбы;
  • зажимной винт;
  • болгарка с отрезными кругами по металлу или ручная пила;
  • резиновая или поливинилхлоридная трубка по длине стержня (троса), диаметром позволяющим одеть ее на стальной наконечник;
  • кожух, который будет защищать вибронаконечник;
  • металлический стержень круглого сечения (диаметром 15 мм, достаточно 20 см длины);
  • фрагмент листа металла примерно 20 на 20 см (толщиной от 1,5 мм);
  • рулетка с маркером.

Если применять трос, то предварительно требуется заварить его концы, чтобы он не распускался при дальнейшей эксплуатации оборудования.

Подшипники будут испытывать при вибрации значительные нагрузки, поэтому рекомендуется отдавать предпочтение при покупке качественным изделиям.

Последовательность сборки

Вибрирующая рабочая насадка на дрель изготавливается в такой последовательности.

  1. Разрезают болгаркой металлический прут круглого сечения на 2 равные по длине части.
  2. Приваривают отрезки к прямоугольному стержню с обеих сторон.
  3. Одевают на самодельный дебаланс с каждой стороны по подшипнику.
  4. Вставляют собранную конструкцию внутрь стальной трубки.
  5. Обрезают круглый стержень с любой стороны вровень с трубой.
  6. Вырезают из металлического листа крышечку для рабочего торца вибронаконечника.
  7. Приваривают заглушку.
  8. Просверливают в выходящем из наконечника конце 2 отверстия для состыковки с валом: одно – с торца по центру (вдоль оси вращения) глубиной и диаметром 1,5 см, а другое – перпендикулярно ему через 7 мм от края (сечением 4 мм).
  9. В меньшем отверстии нарезают резьбу под зажимной винт.
  10. Вставляют стержень (трос) в ПВХ либо резиновую трубку, смазав его предварительно, при этом оставляют с каждой стороны запас около 5 см.
  11. Соединяют вал с вибронаконечником.
  12. Натягивают шланг на вибробулаву, фиксируя его с помощью хомута.
  13. Второй конец вала обрезают до нужной длины и закрепляют его в патроне электродрели так, чтобы вращался только трос, а шланг был неподвижен.
  14. Защищают вибронаконечник пластиковым кожухом.
  15. Подключают шнур питания электродрели к сети и проверяют работоспособность сделанного бетонного вибратора.

Умельцы придумали еще множество вариантов преобразования электродрели в вибратор. Как сделать бетонный уплотнитель без гибкого вала, показано в видеоролике:

Нюансы изготовления

При сборке самодельного вибратора из дрели следует учитывать следующие моменты.

  1. Чтобы металлические детали насадки были прочными и не разрушились от воздействия коррозии, их делают именно из нержавеющей стали.
  2. Если патрон дрели не рассчитан на диаметр вала, то понадобится приобрести подходящий переходник.
  3. Перед установкой подшипники хорошо смазывают. Они должны располагаться в стальной трубке без перекосов, а вал из металлических стержней должен свободно вращаться.
  4. Места стыковок должны быть максимально герметичными, чтобы инструмент прослужил долгое время.

Можно также изготовить втулку для конца вибронаконечника. К ней будет подсоединяться трос, а также шланг.

Конструкция вибратора

Вибратор состоит из привода и вибровозбудителя который создает колебания, передающиеся на рабочий орган (булаву, площадку рейку). В погружных вибраторах может использоваться промежуточная передача в виде гибкого вала.

Рассмотрим каждый элемент подробнее. Некоторые вибровозбудители совмещают функцию привода, тогда конструкция состоит всего из двух узлов.

Это опасно для всех механизмов, но нам нужно

Привод вибратора

Как правило, используют три типа приводов:

Электрический — наиболее распространенный. Используются как обычные асинхронные двигатели, так и моторы постоянного тока. Очень редко встречаются конструкции, где для создания колебаний предназначены электромагниты (соленоиды). Отличается простотой и небольшой массой. Чаще всего вибраторы для бетона своими руками имеют этот тип привода.

Наиболее распространенный привод, и не только для вибраторов

К недостаткам можно отнести то, что нужно применять особые меры защиты, и понижать напряжение для обеспечения электробезопасности на строительной площадке, при работе во влажной среде бетонной смеси.

Пневматический — позволяет добиться еще большего снижения массы, чем с электроприводом. Абсолютно электробезопасен. Но для его работы нужен компрессор, производящий сжатый воздух. Поэтому данный тип привода используют чаще всего в промышленности.

Для приведения в действие пневматического вибратора нужен компрессор

От двигателя внутреннего сгорания. Это более сложные и тяжелые конструкции, зато обеспечивают автономность от линий электроснабжения. Наиболее часто используют при ремонтных и дорожных работах, благоустройстве.

Этот самый простой ДВС, как видите не простой

Вибровозбудитель

Перечислим наиболее распространенные в промышленности конструкции:

Одновальный дебалансовый — на валу, вращаемом приводом устанавливается несколько утяжелителей (эксцентриков, дебалансов) приводящих к его разбалансировке, которая и вызывает вибрацию.

Конструкция одновального вибровозбудителя

Компактная и простая конструкция. К недостаткам можно отнести быстрый износ опор вала (подшипников). Колебания не направлены.

  • Маятниковый — вариант одновального дебалансового агрегата. В нем используется маятниковый подвес, который направляет колебания.
  • Двухвальный дебалансовый — это фактически два сблокированных одновальных вибровозбудителя, которые синхронно вращаются в разные стороны. Позволяет создать направленные колебания, в том числе и сложные винтовые. Износ опор несколько меньший, чем у одновального.

Один из вариантов двухвального вибровозбудителя

Планетарный — в нем бегунок, соединенный с приводом через гибкое соединение обкатывает круговую дорожку. Дорожка обкатки может быть как внутренней, так и внешней. Число оборотов бегунка для прохождения по кругу не соответствует количеству оборотов привода.

В большинстве погружных вибраторов используют именно такой тип вибровозбудителя

К достоинствам это типа вибровозбудителя относят небольшой диаметр рабочего органа, что важно для глубинных вибраторов. Может создавать вибрацию большой частоты до 20 кГц, даже без применения высокооборотистых приводов

Пневматически планетарный. В нем вращение бегунка по беговой дорожке вызывается давлением воздуха в рабочей круговой полости с вращающейся лопаткой и отверстиями для нагнетания и выхлопа.

Портативная модель с компрессором — видно какая у неё небольшая вибробулава

Одна из самых компактных конструкций за счет того, что нет потребности во внешнем приводе. По оси имеет габариты меньше, чем обычный планетарный вибровозбудитель. Создает колебания двух частот, как за счет обкатки бегунка, так и за счет эксцентриситета вала, на котором закреплена лопатка.

Разобрав теоретические вопросы, перейдем непосредственно к конструкциям самодельных вибраторов. Кстати, оговоримся, что практически для всех конструкций можно использовать не только самодельные вибровозбудители, но и промышленные агрегаты.

Принцип работы вибратора для бетона.

Первостепенной задачей вибратора для бетона считается удаление собравшихся пузырьков воздуха и влаги в изготавливаемом растворе при помощи его насадки, которая погружается в бетонно-цементную смесь и перемешивает его вибрационным движением. Благодаря применению такого механизма смесь становятся текучей, что приводит к наиболее эффективному заполнению всех необходимых для строительства форм бетонной массой. При этом абсолютно исключается образование разного рода воздушных пустот. Как результат, покрытие, получаемое в итоге, имеет высокую надежность и множество иных положительных качеств.

Кроме того использование рассматриваемого в данной статье инструмента положительно влияет на скорость проведения бетонно-строительных работ, так как без его помощи процесс занимает намного больше времени.

В ассортименте современных магазинов строительного оборудования предоставлено большое количество моделей данного приспособления от различных производителей. Поэтому проще будет, конечно же, потратить деньги и приобрести уже готовое устройство, но если это для вас невозможно, сделать самостоятельно его тоже вполне реально. Для этого не требуются специальные умения и особые знания, ведь процесс изготовления такого устройства совсем несложен: главное – создать механизм, который сможет преобразовывать в колебания движение вращения.

Погружные глубинные вибраторы

Если говорить о самых распространенных на сегодняшний день погружных глубинных вибраторах для бетона, то можем отметить два вида таких аппаратов:

  1. Портативные ручные, которые имеют встроенный электродвигатель. Такое оборудование характеризуется небольшой массой и представляет собой длинную штангу с вибронаконечником, имеющим привод от электромотора. Стоимость такого оборудования не слишком высока и обычно составляет 4−5 тысяч рублей. Можно приобрести отдельно как длинные штанги с приводом, так и вибронаконечники, что позволяет существенно расширить функционал использования такого оборудования.

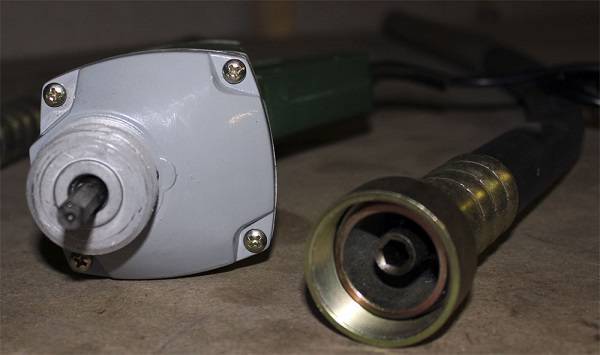

  2. Бетонные переносные вибраторы с булавой и гибким валом. Такое оборудование может использоваться как в частном строительстве, так и для уплотнения рабочей смеси при монолитной технологии возведения зданий и сооружений. Стоимость переносных бетонных вибраторов может колебаться от 5 до 20 тысяч рублей.

Все используемые сегодня глубинные погружные вибраторы отличаются простотой в использовании, при этом они, несмотря на небольшую мощность привода, чрезвычайно эффективны и позволяют качественно удалять воздух и воду из рабочей смеси, обеспечивая необходимое уплотнение материала. Благодаря простоте использования такого оборудования работать с ним могут обычные домовладельцы, которые занимаются строительством самостоятельно.

Как выбрать глубинный вибратор

Выбирая такую технику, необходимо обратить внимание на следующие характеристики:

  • Диаметр уплотнения — это зона, в которой распространяются колебания в уплотняемом материале. Чем больше показатель диаметра уплотнения, тем выше производительность конкретной модели и тем быстрее можно удалить из бетона воздух и воду.
  • Амплитуда и частота колебаний. Чем выше показатель амплитуды и частоты колебаний, тем быстрее происходит вытеснение из строительной смеси воздуха.
  • Размеры используемой насадки булавы. Необходимо выбирать размеры насадки таким образом, чтобы от головки вибратора до каркаса арматуры было не меньше одной трети от диаметра рабочей части.

Для частного строительства и заливки фундамента чаще всего используют модели, частота у которых обычно превышает 10 000 колебаний в минуту.

Как правильно пользоваться погружным вибратором

Важно не только грамотно подобрать технику для бетонирования и уплотнения смеси, но и правильно ее использовать. Уплотнение участка бетоном обычно составляет от 30 до 60 секунд в зависимости от текучести и пластичности раствора

Как только будет завершена усадка, на поверхности бетона выступит так называемое цементное молочко, после чего необходимо доставать булаву и работать уже на другом участке залитой смеси бетона.

Шаг перестановки вибронаконечника-булавы будет зависеть от радиуса действия, то есть диаметра уплотнения. В каждом конкретном случае этот показатель будет изменяться в зависимости от модели техники, поэтому необходимо ознакомиться с этой характеристикой из инструкции к каждому конкретному устройству.

При выполнении уплотнения конструкции в опалубке следите за тем, чтобы используемый вибронаконечник не задевал за арматуру или стенки опалубки. До щитов опалубки или заложенной арматуры минимальное расстояние составляет 10 см.
