Выбираем вибрирующую рейку для укладки бетонного раствора

Методы проведения вибрирования

Перед заливкой бетонного раствора необходимо как следует очистить от масла и ржавчины каркас из арматуры и проверить прочность опалубки. Заливку нужно производить таким образом, чтобы не происходило расслоение раствора, последовательно укладывая смесь в одном направлении.

Вибрирование бетона можно производить ручным или механическим методами.

Ручное вибрирование

В случае отсутствия какого-либо инструмента для механического вибрирования при небольших объемах работ в неудобных местах аккуратно простукать арматуру и опалубку, возбуждая таким образом колебания раствора. Делать это надо без фанатизма, стремясь не повредить опалубку.

Жидкую пульпу можно также протыкать на всю глубину куском арматуры, ломиком: чем чаще, тем лучше. Оба этих метода можно использовать там, где применение механических вибраторов невозможно или нецелесообразно. Эти методы очень высоких результатов не дадут, но при достаточном усердии принесут пользу на дачном и домашнем строительстве.

Механическое вибрирование

Для более пластичных смесей и при больших объемах работ применяют глубинные механические вибраторы с гибкими наконечниками.

При проведении качественного вибрирования бетона необходимо соблюдать правила:

  • погружение наконечника (булавы) вибратора в раствор не более 80% его длины. Это необходимо, чтобы верхняя поверхность слоя не застаивалась и не тормозила выход пузырьков воздуха;
  • круги от вибратора на поверхности раствора должны перекрываться не менее, чем на 10 см, либо перестановка наконечника должна осуществляться с шагом в 1,5 радиуса круга. Главное правило – не должно оставаться не перекрытых волнами участков укладки;
  • при укладке бетона слоями наконечник вибратора должен проходить ниже границы раздела не менее, чем на 10 см, тем самым разрушая расслоение монолита;
  • не рекомендуется касаться наконечником арматуры и опалубки, нельзя подводить его близко к стыкам и углам, чтобы не повредить его и не нарушить конструкцию;
  • погружать вибратор в раствор надо быстро, а вынимать – медленно, чтобы воронка затянулась;
  • после завершения вибрирования возможна укладка следующего слоя бетона, но нельзя допускать, чтобы укрепленный слой уже схватился.

Окончание вибрирования можно определить по следующим признакам: нет проседания пульпы, прекратился пузыриться верхний слой, всплыло цементное молочко.

Более подробно обо всех мероприятиях по вибрированию бетонного раствора написано в настольной книге строителя СНиП 3.03.01-87 пункт 2.11 .

Инструменты и материалы

В строительных магазинах продаются все необходимые детали для сборки виброрейки. Можно избежать покупок, если имеется собственная мастерская с нужным материалом. Для изготовления понадобятся следующие элементы:

  • если виброрейка предназначается для домашнего пользования, достаточно приобрести электродвигатель с мощностью 1,2 кВт;
  • в качестве основной рамы подойдет стальной швеллер;
  • болты и гайки;
  • металлические или алюминиевые уголки;
  • вибрационная установка;
  • для изоляции подойдет обычная резина;
  • пускатель для электромотора с настройкой нужных вращений;
  • электрический провод трехфазного типа;
  • для конструирования ручек понадобятся несколько штук арматуры.

Для упрощения изготовления виброрейки для бетона следует подготовить следующие инструменты:

  • металлические сверла надлежащего диаметра, чтобы подходили под сечение болтов;
  • дрель, желательно мощную, ведь придется сверлить толстостенный металл;
  • инструмент для резки металла;
  • гаечные ключи;
  • сварочный аппарат.

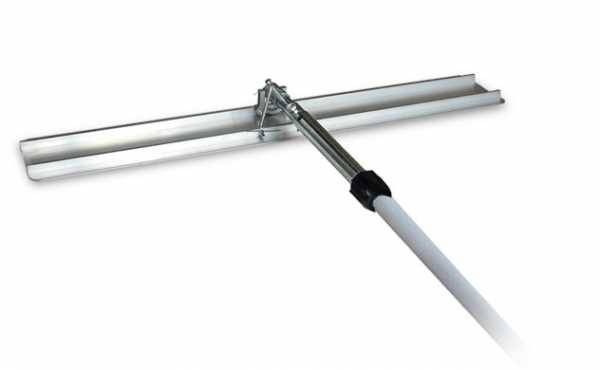

Плавающая рейка Masalta серии AB

Алюминиевое правило используется в качестве отделочного инструмента для выравнивания большой поверхности бетона. Ручки для алюминиевого правила бывают двух видов: модель H588 (2 м) или H076 (2.4 — 4.8 м). Эти две ручки также могут быть соединены воедино, что позволит выравнивать бетонное покрытие вне досягаемости оператора. Наше прочное правило сбалансировано алюминиевыми лезвиями. Два продольных ребра разработаны для придания большей прочности. Полная сборка устройства может вместить все стандартные резьбовые секторы ручки.

Артикул Длина, мм Цена, руб

АП-АВ6(600)600по запросу
АП-АВ9(900)900по запросу
АП-АВ12(1200)1200по запросу
АП-АВ15(1500)1500по запросу
АП-АВ18(1800)1800по запросу

Рекомендации по использованию виброреек

В эксплуатации виброреек для стяжки нет ничего сложного, главное соблюдать следующие правила:

Проверка исправности инструмента перед включением обязательна.
Работа требует применения средств индивидуальной защиты, таких как резиновые сапоги и перчатки.
Необходимо правильно устанавливать оборудование.
Направляющие нужно выставлять строго горизонтально, взяв за точку отсчёта нулевую отметку, отвечающую уровню готового пола.
После укладки бетона нужно включить виброустройство и посредством тросов протянуть его по направляющим

Участки проседания раствора необходимо заполнить малыми порциями смеси до выравнивания по требуемому уровню.
По завершении работ надо тщательно очистить прибор, уделив особое внимание болтовым узлам рамы.
Небольшие неровности с бетонной поверхности можно устранить шлифовальной машинкой.

Виды виброреек и их цена

Виброрейки применяются как для трамбовки залитой смеси на определенную глубину, так и для выравнивания ее поверхности.

Для работы на разных площадях и в различных условиях применяется оборудование с соответствующими характеристиками.

В зависимости от типа приводного двигателя виброрейки делятся на:

Электрические

Могут эксплуатироваться только при подключении к сети.

Среди отличий следует отметить относительно небольшой вес виброузла, возможность эксплуатации внутри помещений, невысокие мощности, габариты и массу, за исключением секционных вариантов исполнения.

Самые дешевые модели обойдутся в 10 тыс. рублей.

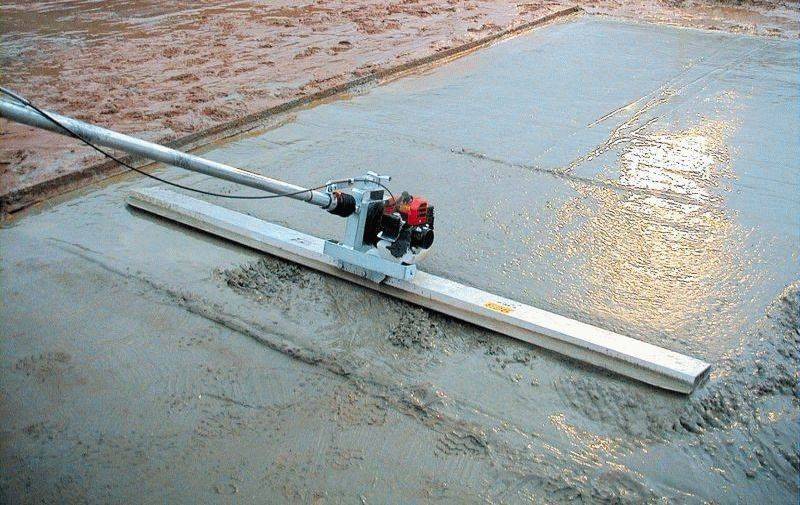

Бензиновые

Модели – по сравнению с предыдущим вариантом более габаритные и тяжелые вибрационные машины, которые допускается использовать только снаружи помещений из-за выделения в процессе работы продуктов горения.

С другой стороны, конструкция с ДВС полностью автономна, не зависит от сети.

Стоимость от 40 тыс. рублей.

По способу применения виброрейки делятся на:

Плавающие

Способны обрабатывать до 3 – 5 метров ширины рабочей плоскости, трамбовать материал на глубину до 150 – 180 мм.

Для начала работы инструмент устанавливают на залитый или уложенный раствор, после чего ведут его в направлении на себя.

Широкое распространение получили модели со сменным профилем, зачастую сделанным из алюминия.

Это позволяет устанавливать профиль требуемой длины, упрощает транспортировку.

Весят поверхностные модели в сборе обычно порядка 15 – 25 кг, с таким небольшим весом легко справляется один оператор.

Ценник начинается от 20 тыс. рублей, может превышать 100 тыс.

Модели с направляющими

Применяют для разглаживания грубых неровностей, способны воздействовать на слой бетона толщиной до 300 мм.

Сначала выставляют направляющие строго с соблюдением определенного уровня и угла, только после этого производят заливку раствора.

В процессе работы виброрейку устанавливают на подготовленные направляющие, и медленно двигают ее с оптимальной для выравнивания поверхности скоростью.

Протаскивание обычно производят за проушины, расположенные с противоположных сторон рабочей рейки.

По принципу работы можно сравнить с оштукатуриванием стены правилом по маякам, но с довольно серьезным вибрационным воздействием.

Цена от 12 тыс. за модели со сплошным профилем.

По назначению виброрейки делятся на:

Двойные

Варианты для бетона – для уплотнения и выравнивания бетонных поверхностей с применением направляющих.

Конструктивно рабочая часть инструмента состоит из двух параллельных профилей в основном прямоугольного сечения, неподвижно связанных между собой жесткими фиксаторами, что образует своеобразную рамку.

Перемещается такое оборудование по направляющим, а за счет пары профилей позволяет выполнять всего один проход.

Модели для затирки

К трамбовочному оборудованию относятся условно из-за специфики функционала, применяются на заключительном этапе работ для устранения неровностей на бетонных поверхностях.

По типу рабочего профиля виброрейки бывают:

Жесткие

Фиксированной длины, которая обычно не превышает 3 м (есть исключения), иначе возникнут серьезные неудобства при транспортировке между объектами.

Стоимость 20 – 40 тыс. рублей.

Телескопические

Прямоугольные рамки с раздвижными рейками, что позволяет за один проход выравнивать большую площадь раствора.

Перед началом работы модель раскладывают на требуемую ширину.

Раздвижные модели более удобны в транспортировке за счет того, что их длина в сложенном виде сокращается почти в 2 раза.

Стоимость 25 – 50 тыс. рублей.

Секционные

Основное назначение работа в промышленном строительстве.

Требуемая длина рейки набирается из рамочных секций по 1 – 2 метра в стационарных условиях.

Итоговая длина собранных секций может достигать 25 м.

Эти модели могут производить уплотнение на глубину до 120 мм.

Реверсивные

Имеет коробчатый профиль с закругленными с двух сторон краями, что позволяет уплотнять бетон, двигая агрегат как «на себя», так и «от себя», в отличие от того же Г-образного профиля.

Выровненную и утрамбованную поверхность, как правило, обрабатывают затирочными устройствами.

Трудности выбора

Сейчас правила из алюминия продаются практически в любом строительном магазине. Его покупка вряд ли нанесет большой удар по семейному бюджету, поскольку цены на правила достаточно низкие. Но всегда актуальной остается проблема выбора.

Советы новичкам

Начинающим лучше использовать 1-1,5-метровое правило. С более длинным новичку будет тяжело работать. Для работы с правилом длиной 2-3 метра требуется два человека. Поэтому для ремонта своего дома лучше приобретать короткие правила,которыми легко и удобно работать.

Для выравнивания вертикальных и горизонтальных поверхностей по маякам лучше использовать правило с уровнем. Преимущество такого инструмента в том, что во время работы не придется постоянно жонглировать уровнем и правилом, проверяя ровность поверхности и правильность установки маяков.

Устройство виброрейки для бетона

Конструкция оборудования включает следующие узлы и детали:

  • прочная рама, которая непосредственно воздействует на поверхность;
  • вибратор со смещенным центром тяжести;
  • двигатель;
  • рукоятки.

Рабочий элемент состоит из соединенных между собой профилей. Вращающийся вал мотора воздействует на вибратор, вызывает его колебания, которые передаются раме.

В зависимости от особенностей конструкции различают такие виброрейки:

  • с двойной прочной рамой;
  • с телескопической рамой;
  • секционные модели.

Эксплуатация устройства должна производиться с учетом следующих рекомендаций:

  • перед использованием проверяется исправность оборудования, работник готовит резиновые сапоги и рукавицы для защиты от поражения электротоком;
  • плавающий инструмент должен скользить по поверхности, массивное оборудование устанавливается до заливки бетонного раствора, который должен находиться ниже его уровня;
  • направляющие элементы должны выставляться строго в горизонтальной плоскости;
  • после запуска оборудования рейку протягивают по направляющим с помощью тросов;
  • при образовании впадин их заделывают раствором;
  • после завершения работы инструмент тщательно очищают от смеси.

Что такое реечный виброуплотнитель

По сути, виброрейка для бетона – это стандартное правило́, на котором закреплен трехфазный асинхронный двигатель с эксцентриками. При вращении вала смещенный центр тяжести эксцентриков вызывает механические колебания, передающиеся правилу в виде вибраций различной частоты. В качестве правила используется металлическая рама из соединенных между собой пустотелых профилей. Для управления конструкцией предусмотрены рукоятки с виброизоляционным покрытием, а для переноски – транспортные ручки.

Виброобработка бетонной смеси предотвращает образование пустот в застывшем растворе и трещин на его поверхности, тем самым улучшая его эксплуатационные свойства.

Реечные уплотнители также применяются при работе с сухими стяжками (при уровне влажности 20%). С помощью виброреек можно быстро и качественно укладывать тротуарную плитку.

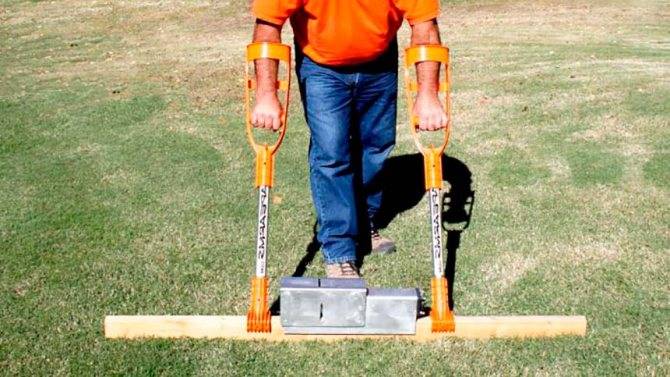

Как сделать виброрейку для бетона своими руками

При наличии всех материалов и составляющих устройство можно изготовить самому.

Для этого понадобятся:

  • стальная труба или швеллер — 1,5-3 метра в зависимости от желаемой длины рейки;
  • уголки для крепления двигателя;
  • арматура или трубы для рукояти;
  • резиновые накладки для ручек;
  • вибратор мощностью 1-1,5 кВт;
  • шуруповерт, дрель и крепеж для соединения на болтах;
  • сварочный аппарат;
  • кабель;
  • пускатель.

Последовательность выполнения работ:

  1. Изготовить рукоять (а лучше 2 — для обеих рук) из трубы или арматуры, придав изогнутую форму.
  2. Приварить посередине профиля или швеллера.
  3. Верхнюю часть по длине захвата обмотать резиной.
  4. Уголки закрепить сваркой или болтами перпендикулярно профилю.
  5. Установить и зафиксировать двигатель на получившуюся станину.
  6. Смонтировать питающий кабель. Закрепить по длине ручки хомутами.
  7. На рукояти разместить пускатель. Здесь им будет пользоваться удобнее, чем на вибраторе.
  8. Протестировать на площадке. Если нужно, внести изменения или улучшения в конструкцию.

Простейшая самодельная виброрейка готова!

Вариантов изготовления оборудования своими руками множество:

  • можно усилить раму, сделав ее из двух профилей;
  • установить бензиновый двигатель;
  • смонтировать устройство для регулирования частоты вибрации;
  • стальные трубы заменить на алюминиевые или нержавеющие, это улучшит эксплуатацию оборудования, но усложнит крепление.

Применяя виброрейку для бетона, выполняют больший объем работ за меньшее время. Она уплотняет верхний слой смеси, придает поверхности лучшие прочностные и эксплуатационные характеристики. Можно приобрести готовый инструмент или сделать его своими руками.

Подготовительный процесс перед сборкой виброрейки

Браться за сборку виброрейки стоит тем застройщикам, которые имели ранее опыт работы с бетоном. Создать агрегат без представления о том, как раствор ведёт себя во время заливки, какие сложности возникают при отсутствии трамбовки залитого бетона, невозможно. К тому же для выполнения монтажа потребуются навыки владения сварочным аппаратом. Поэтому начинающим строителям рекомендуется обзавестись устройством заводского изготовления или взять его в аренду.

Важно перед началом сборки определиться, конструкция какого типа необходима для работы. Их существует несколько:. • виброрейка для бетона – устройство отличается большими размерами, это даёт возможность оказывать необходимую силу воздействия на тяжёлый раствор;

• виброрейка для бетона – устройство отличается большими размерами, это даёт возможность оказывать необходимую силу воздействия на тяжёлый раствор;

• виброрейка для стяжки – выполняет функцию правила, модель облегчённая, работать с ней очень легко;

• виброшвабра – облегчённая установка, используемая в целях выравнивания тонкого слоя цементного раствора по рабочей поверхности.

Как правильно выбрать устройство?

Устройство телескопического типа подойдет мастеру, которому предстоит заливка небольшого фрагмента пола.

Первое, на что стоит обращать внимание при выборе — на площадь и глубину вибрации. Для незначительных территорий вполне достаточно плавающего подвида или телескопического.
Возможность подключения к электросети

Стоит учитывать, что если помещение, в котором проводят вибрирование, замкнутое, тогда использование бензинового инструмента не допускается в целях безопасности.
Учитывать показатели плотности бетона при трамбовании, чтобы устройство не тонуло в слоях.
Количество рабочих. Если виброрейка легкая и не объемная, тогда с ней справится 1 строитель, но если инструмент довольно объемный, необходима бригада из пары человек.
Стандартные профили для реек от 1,5 до 2 м. Если площадь работы большая, то лучше выбрать другой инструмент.
Массу рабочей балки. От этого будет зависеть глубина уплотнения раствора. Чем больше его плотность, тем большим весом должна обладать балка.
Количество колебаний. При частых импульсах более мощное вытеснение пузырьков.
Материал изготовления (сталь или алюминий) и цена. Рейки, выполненные из стали, намного дешевле.

Инструменты и материалы

В строительных магазинах продаются все необходимые детали для сборки виброрейки. Можно избежать покупок, если имеется собственная мастерская с нужным материалом. Для изготовления понадобятся следующие элементы:

  • если виброрейка предназначается для домашнего пользования, достаточно приобрести электродвигатель с мощностью 1,2 кВт;
  • в качестве основной рамы подойдет стальной швеллер;
  • болты и гайки;
  • металлические или алюминиевые уголки;
  • вибрационная установка;
  • для изоляции подойдет обычная резина;
  • пускатель для электромотора с настройкой нужных вращений;
  • электрический провод трехфазного типа;
  • для конструирования ручек понадобятся несколько штук арматуры.

Для упрощения изготовления виброрейки для бетона следует подготовить следующие инструменты:

  • металлические сверла надлежащего диаметра, чтобы подходили под сечение болтов;
  • дрель, желательно мощную, ведь придется сверлить толстостенный металл;
  • инструмент для резки металла;
  • гаечные ключи;
  • сварочный аппарат.

Установка электродвигателя

Крепление двигателя к виброрейке.

Металлические уголки надежно зафиксируют двигатель. Его лучше разместить в центре профиля. Это поможет распределить вибрации по длине всей рейки. Двигатель закрепляют двумя основными способами. Первый предполагает установку специального крепления непосредственно на электродвигатель, затем полученную конструкцию прикрепляют к самому профилю. Во втором случае необходимо закрепить уголки на балке из металла и только потом установить двигатель на конструкцию. Чтобы зафиксировать электромотор на профиле, используют саморезы либо сварку. Оба метода в равной степени эффективны, но сварочный аппарат, в отличие от шуруповерта, доступен не всем.

Подготовительный процесс перед сборкой виброрейки

Браться за сборку виброрейки стоит тем застройщикам, которые имели ранее опыт работы с бетоном. Создать агрегат без представления о том, как раствор ведёт себя во время заливки, какие сложности возникают при отсутствии трамбовки залитого бетона, невозможно. К тому же для выполнения монтажа потребуются навыки владения сварочным аппаратом. Поэтому начинающим строителям рекомендуется обзавестись устройством заводского изготовления или взять его в аренду.

Важно перед началом сборки определиться, конструкция какого типа необходима для работы. Их существует несколько:. • виброрейка для бетона – устройство отличается большими размерами, это даёт возможность оказывать необходимую силу воздействия на тяжёлый раствор;

• виброрейка для бетона – устройство отличается большими размерами, это даёт возможность оказывать необходимую силу воздействия на тяжёлый раствор;

• виброрейка для стяжки – выполняет функцию правила, модель облегчённая, работать с ней очень легко;

• виброшвабра – облегчённая установка, используемая в целях выравнивания тонкого слоя цементного раствора по рабочей поверхности.

Самодельная виброрейка для бетона – специфика использования

Несмотря на простоту конструкции, соблюдайте определенные правила при работе с вибрационным уплотнителем:

  • проверьте функционирование оборудования до запуска;
  • смонтируйте, если необходимо, направляющие на нулевой отметке;
  • используйте рейку с мощностью, соответствующей толщине бетонного слоя;
  • залейте бетонный раствор на основу сантиметра на два выше уровня направляющих;
  • произведите пуск виброустановки и постепенно перемещайте устройство;
  • контролируйте в процессе работы рейки неизменность положения маячков;
  • добавляйте небольшие порции бетонной смеси в местах проседания;
  • производите очистку металлоконструкции от приставшего раствора;
  • зачистите после застывания бетона дефекты на чистовой поверхности.

Виброрейка самодельная – разновидности специального инструмента

Виброуплотнители классифицируются по следующим признакам:

  • конструктивным особенностям;
  • сфере использования;
  • мощности приводной станции;
  • материалу металлоконструкции;
  • размерам площадки.


Виброрейка для укладки бетона своими рукамиУстройства также отличаются:

  • амплитудой колебаний. Частота вибрационного воздействия зависит от массы эксцентрика и конструкции привода;
  • весом. С возрастанием массы устройства увеличивается глубина, которая подвергается трамбованию;
  • производительностью. Наиболее эффективны уплотнители, передающие увеличенный уровень вибрации при малой скорости перемещения;
  • стоимостью. Продукция известных предприятий-изготовителей и профессиональный инструмент отличаются повышенной ценой.

Работы по вибротрамбованию могут выполняться:

  • внутри помещения. Применяется виброрейка электрическая плавающая;
  • на открытой стройплощадке. Используется виброрейка плавающая бензиновая.

Генератор колебаний может работать от различных источников:

  • электричества. Подключение может осуществляться к бытовой электросети, электрогенератору или аккумулятору. Отличаются бесшумностью, экологической безопасностью, универсальностью и доступной ценой;

    Бензиновая виброрейка

  • бензина. Рейки с бензоприводом могут использоваться только на открытой стройплощадке. Особенности – повышенная мощность, экономичность, автономность. Производительность зависит от веса вибрационного инструмента.

Для выполнения задач по виброуплотнению бетона массива применяются следующие виды устройств:

  • виброрейка плавающая. Оборудование с плавающей рабочей площадкой – это облегченная конструкция для чистового выравнивания. Устанавливается непосредственно на обрабатываемую поверхность. При длине площадки до пяти метров инструмент уплотняет массив на глубину до 20 см. Особенности рейки плавающего типа – небольшая масса и простота обслуживания;
  • телескопическая виброрейка для бетона. Это устройство, движение которого осуществляется только по специальным направляющим. Имеет рабочую площадку длиной более 6 метров. Конструкция позволяет увеличивать длину рабочей части для повышения производительности вибрационного уплотнения. Колебания низкой частоты проникают в массив на глубину 0,3 м;
  • секционная виброрейка. Она состоит из отдельных элементов, конструкция которых позволяет наращивать длину рабочей поверхности до 30 см, что увеличивает площадь, обрабатываемую за один прием. Повышенная масса металлоконструкции обеспечивает увеличенную глубину виброуплотнения. Универсальное оборудование используется для масштабных строительных работ;
  • алюминиевая виброрейка. Для укладки бетона своими руками такой инструмент незаменим, благодаря небольшому весу алюминиевой рамы. Устройство, изготовленное из легкого профиля, может переносить на стройплощадке один рабочий. Алюминиевый виброинструмент может легко скользить по направляющим, а также самостоятельно «плавать» по бетону.


Применение модульной виброрейки Atlas Copco BT90

Область применения и преимущества виброреек

Высокая эффективность данного инструмента при сравнительно небольших вложениях энергоресурсов и трудозатрат делают его незаменимой при устройстве:

  • Бетонных полов.
  • Цементных стяжек полов.
  • Дорожных покрытий.
  • Площадок.

Преимущества

Работа с виброрейкой имеет ряд особенностей, выгодно отличающих ее от виброоборудования другого типа:

  • Исключительная простота в работе и обслуживании – не требует долгосрочного обучения и изучения технологии.
  • Компактность и в связи с этим не затруднительная транспортировка, что облегчает перебазировку с объекта на объект.
  • Хорошие показатели при работе с сухими растворами (смесями, содержащими не более 20% воды).
  • Высокая производительность равномерного уплотнения бетонных покрытий толщиной 10-30 см.
  • Наилучший результат выравнивания (отсутствие каких-либо дефектов на поверхности конструкций).

Способы изготовления виброрейки

Самодельная виброрейка – это инструмент, имеющий несложное устройство. Она состоит из таких основных конструктивных элементов:

  • привода;
  • рейки (рамы);
  • ручки управления.

В домашних условиях виброинструмент делают двумя способами:

  • в виде швабры;
  • в форме жесткой рамы.

Приводом оборудованию служит бензиновый либо электрический мотор. Для домашнего использования лучше за основу механизма взять электродвигатель, потому что его без проблем можно использовать внутри помещений, например, при стяжке пола.

Двигатель можно снять со старого электроинструмента либо с неиспользуемой бытовой техники.

Электромотора мощностью 1,5 кВт хватит, чтобы уплотнять слой бетонного раствора толщиной 200 мм, а также разравнивать его. Если использовать двигатель с большим значением данного параметра, то это приведет, в большинстве случаев, к лишнему расходу электроэнергии. Только когда действительно планируется выполнить большой объем строительных операций в бытовых условиях, связанных с трамбовкой бетона, можно взять мотор большей мощности. Это будет оправданным шагом с точки зрения производительности, эффективности и безопасности проведения работ.

Если предстоит работать, в основном, на улице или в хорошо проветриваемых помещениях, то электродвигатель вполне возможно заменить двигателем внутреннего сгорания, например, от бензопилы или мотокосы. Только использовать его нужно, чтобы запустить, совместно со сцеплением.

Чтобы сделать раму, подойдет стальной швеллер или ровная доска. Для домашнего использования достаточно оснастить самодельное виброоборудование рейкой длиной до 3 м. Ориентироваться при выборе данного параметра в общем случае необходимо по размерам объекта, который требуется построить.

Описание

Виброрейка для бетона – это особый вид оборудования, применяемый для укладки, трамбовки и выравнивания бетонных смесей. С помощью этого инструмента работы по уплотнению могут осуществляться почти на любой поверхности. Благодаря подобному подходу удается повысить качество бетонных покрытий и продлить срок их эксплуатации.

В процессе использования описываемого приспособления из бетона удается удалить излишки воды и воздуха. От этого износостойкость и прочность будущей конструкции повышаются. Виброрейка для бетона имеет в составе алюминиевую или стальную раму и вибрационную установку, последняя из которых работает за счёт электрического или бензинового двигателя. Длина рамы может достигать 10 м, тогда как минимальное значение составляет 0,5 м.

Особенности выбора

Для правильного подбора инструмента учитывают:

Объем работы. Для уплотнения небольших площадок достаточно плавающей или телескопической конструкции. Обширные площади целесообразно обрабатывать виброрейками на направляющих или секционными.

Тип двигателя. Из соображения техники безопасности рейки с бензиновым вибратором в замкнутом пространстве использовать запрещено. Для электрического нужно иметь подходящий по количеству фаз источник питания.

Плотность бетона. Если работать приходится со смесями различных характеристик, нужно приобрести инструмент с регулируемой частотой вибрации. Тогда более жесткие смеси хорошо утрамбуются, а в жидких — оборудование не будет тонуть. Частоту колебаний регулируют изменением положения дебалансов вибратора.

Массу виброрейки. Имеющую небольшой вес конструкцию удобно использовать одному оператору. Массивное оборудование применяют для бригадных работ.

Длину балки. Для маневрирования на небольших площадях рационально использовать профили размером 1,5-2 м. Бетонирование крупных пространств осуществляют более габаритным инструментом.

Материал. Стальные виброрейки выполнены из швеллеров, имеют высокую прочность и жесткость. Алюминиевые изготавливают из профилей. Они легкие и долговечные.

Стоимость оборудования. Цены на виброрейки зависят от конструкции, материала, типа привода, опций, производителя. Колеблются от 10 тыс. рублей до 350 тыс. Стальные варианты дешевле алюминиевых.

Назначение и принцип действия

Виброрейка применяется в строительном производстве для распределения, уплотнения и выравнивания цементной смеси, или бетона.

Выполнение этой работы необходимо в процессе залива дорог, полов, различных бетонных площадок.

Как известно, долговечность и надежность всей постройки напрямую зависит от качества бетонного покрытия, потому реечный виброуплотнитель играет в его формировании важную роль.

Главное преимущество виброрейки – возможность производства стяжки на основе растворов, содержащих не более 20% воды, то есть из сухих смесей.

Что касается уплотнения, то инструмент способен эффективно утрамбовать бетонную массу на глубину до 300 мм.

В основном виброрейку используют на свежих, не успевших высохнуть растворах.

Принцип работы инструмента заключается в вибрационном воздействии его рабочей части на бетонный раствор, из-за чего происходит ровное уплотнение последнего с формированием гладкой поверхности.

Виброрейка своими руками

Для небольшой работы можно использовать самодельную виброрейку.

Вариант виброрейки с алюминиевым профилем

Посложнее будет сделать своими руками виброрейку с металлической рейкой. Помимо денежных затрат, необходимо обладать и техническими знаниями.

Вместо доски, в данном варианте будет использоваться алюминиевый профиль. Такая конструкция прослужит Вам дольше. Функцию ручки исполнит труба, ну и, конечно же, вибрационный двигатель.

Не рекомендует использовать сварку в данном варианте. В целях безопасности ручку такого оборудования покройте изоляционным материалом.

Варианты сборки конструкции

Для разных площадей помещения можно сделать сборную виброрейку для укладки бетона. Допускается удлинение ручек, а их закрепление осуществляется с помощью болтов. Достаточно отрезать болгаркой профиль на одинаковые отрезки, далее на конструкции делаются отверстия, и выполняется соединение с двух сторон. Чтобы дополнительно зафиксировать данные элементы, рекомендуется применить уголки.

Для слоев бетона большой толщины прекрасно подходят плавающие, рамные и двойные виброрейки, они отлично справляются с утрамбовкой. А схема изготовления практически не имеет отличий от бытовой виброрейки. Самым важным считается установка мотора, который строго должен располагаться в центре конструкции. В качестве крепления подойдут уголки и сварка.

Профессионалы заявляют, что рама соединяется в трех местах – на краях и в центре. Рамная виброрейка также может быть сконструирована по сборному типу и делается из четырех профильных отрезков.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
