Вибростанок для производства блоков: как сделать своими руками, чертежи

Что нужно подготовить – инструменты и материалы

Если в мастерской есть всё перечисленное, то можно делать вибростанок для изготовления блоков:

Сварочный аппарат. Можно собрать вибратор для утряски блоков своими руками и на болтовых соединениях, но сваркой гораздо быстрее.
Болгарка с отрезным и шлифовальным кругами.
Дрель и сверла необходимых размеров.
Болты гайки шайбы и ключи под них.
Рулетка и линейка, для измерений и разметки.
Металлический лист – из него будет сделана крышка для вибростола. В домашних условиях можно использовать и деревянный но только для устройства малой мощности в противном случае вибрация очень быстро расшатает крепления.
Металлические уголки или швеллера для станины или окантовки столешницы, сечением 5-10 мм. Их количество и длина зависят от расчетных размеров стола. Для вибростола своими руками подойдут и металлические трубы, но их сложнее обрабатывать.

На видео вибростол, собранный из подручных деталей:

Четыре одинаковые пружины можно с мопедных амортизаторов, плотные ремни или цепи, которые выдержат вес столешницы и погруженных на нее бетонных форм.
Вибрационный или обыкновенной электродвигатель.

Шлакобетонные блоки – характеристики и назначение материала

Одна из причин повышенной популярности шлаконаполненных бетонных блоков – низкая стоимость материала. Она связана с применением в процессе производства отходов металлургических предприятий – шлаков.

Одновременно с традиционными компонентами, портландцементом и речным песком, применяются различные заполнители:

бой кирпича;
щебеночный отсев;
гранитная крошка;
различные шлаки и пепел;
керамзитовые частицы.

Использование шлакоблоков в строительстве позволяет снизить расходы на сооружение стен в несколько раз

Технологический процесс изготовления осуществляется различными путями:

промышленным методом на специализированных предприятиях с обработкой изделий в сушильных камерах;
в бытовых условиях из доступного сырья, применяя самостоятельно собранный станок для изготовления блоков.

На самодельном оборудовании можно изготавливать различные виды шлакобетонных изделий:

полнотелые, обладающие повышенным запасом прочности. Они используются достаточно редко, так как хуже сохраняют тепло;
пустотные, отличающиеся высокими теплоизоляционными свойствами. Для обеспечения прочности объем полостей не должен превышать 1/3 от суммарного объема изделия.

Габариты изделий определяются размерами формы. При самостоятельном изготовлении продукции размер формовочного ящика может быть любым. Однако многие отдают предпочтение стандартным габаритам, составляющим 19х18,8х39 см.

Увеличенный объем шлакобетонного блока позволяет значительно сократить продолжительность различных видов строительных работ:

возведения капитальных стен;
строительства внутренних перегородок.

Он отлично подойдет для сооружения построек хозяйственного назначения, сараев, складских сооружений

Если необходимо самостоятельно изготовить шлакоблок, станок позволяет быстро решить поставленную задачу. Полученный материал обладает множеством достоинств:

высокими теплоизоляционными характеристиками. Благодаря пониженной теплопроводности материал предотвращает потери тепла;
увеличенными габаритами и небольшим весом. Это позволяет легко транспортировать изделия и быстро возводить из них стены;
устойчивостью к развитию микроорганизмов. Это достигается за счет свойств шлака, входящего в структуру блока;
низкой ценой. Шлакоблочный станок своими руками позволяет изготовить изделия, которые дешевле покупных блоков.

У материала имеются и слабые стороны:

низкая долговечность. Период эксплуатации строений из шлакобетона составляет до трех десятилетий;
уменьшенный запас прочности. Характеристики материала позволяют возводить строения высотой не более двух этажей;
появление трещин под воздействием сдвигающих усилий. При усадке происходит растрескивание по шлакоблочному массиву.

Для обеспечения привлекательного внешнего вида строений шлакоблочная поверхность нуждается во внешней облицовке. Указанные недостатки не останавливают застройщиков, которые желают при небольших расходах построить хозяйственное строение или малогабаритное здание за ограниченное время.

Использовать самодельные шлакоблоки можно через месяц после их изготовления

Это интересно: Особенности, виды и способы облицовки фасадов натуральным камнем: разъясняем нюансы

Схема станка

Ниже приводится точный чертеж станка для изготовления шлакоблоков с указанием точных размеров. Пустоты могут быть сформированы различной формы (прямоугольные или круглые).

Чертеж станка

Для изготовления пустотообразователя хорошо подходят круглые трубы. Конусную форму при этом заготовке можно придать с помощью токарного станка.

Вибратор изготавливается из электродвигателя небольшой мощности. Для этого подходит, например, мотор от стиральной машинки мощностью в 150 – 200 Вт. Смещение центров выполняется следующим образом.

На ось двигателя крепится эксцентрик, который можно сделать из металлической планки с несимметрично расположенным отверстием. Размеры, вес и форму необходимо определить экспериментально. Если величина эксцентрика будет слишком большой, то вибрация будет чрезмерной, вследствие чего бетонный слепок будет разваливаться.

Усовершенствовать эту конструкцию можно, установив передвижную платформу с рычагами. Это позволит облегчить поднятие и перемещение по участку станка с виброусадочным узлом.

Вибростанок для производства блоков своими руками

Все производственные операции достаточно просты, но требуют определенных слесарных навыков. Для большинства типов станков, вам понадобятся:

листовая сталь толщиной не менее 3 мм, для виброформы используйте не менее 5 мм;
металлические уголки и трубы различных диаметров;
болты с гайками;
кнопки включения вибратора и провода;
грунтовка и краска.

Для сборки формы нужно использовать свежий металл, без следов ржавчины. Иначе при распалубке шлакоблок в форме будет разрушаться. Для самой конструкции новый металл не принципиален. Можно даже не красить.

Сколько чего понадобится конкретно, вы поймете после разбора чертежей

Тут мы дадим общий принцип изготовления, последовательность действий и обратим внимание на некоторые нюансы. Возьмем за пример станок на два блока с формовкой блоков на полу

Первым делом изготавливаете форму, разделенную на две равные части по размерам шлакоблока, который вы собираетесь производить. Берите за основу стандартные размеры блока 390×190×188 мм (длина×ширина×высота)

Обратите внимание, что сварные швы обязательно должны быть снаружи формы

Далее из отрезков труб, равных высоте формы, изготавливаете вставки для формирования пустот. Не забудьте приварить по торцам труб круги соответствующего диаметра. В камнях промышленного производства их три, соответственно вам понадобится 6 штук. Соединяете их между собой по три штуки с равным промежутком стальной полосой толщиной 5 мм. Делаете прорези на торцах формы, вставляете в них полосу со вставками, фиксируете. Форма готова. Не забудьте о необходимости изготовить крышку, которой вы будете придавливать смесь. Если вы не хотите делать сквозной блок, делайте высоту пустотообразователей меньше на 1 см.

Из труб делаете прямоугольную станину. Привариваете к ней две трубы вертикально. Они будут исполнять роль направляющих для движения формы. Надеваете на них бегунки (небольшие отрезки труб большего диаметра). Привариваете к бегункам вашу готовую форму. К вертикальным стойкам крепите через болтовое соединение рычаг-ручку в виде рамы. Не забудьте: чем больше будет рычаг, тем легче будет вам поднимать форму. Соединяете ручку с бегунками. Соединение может быть свободным болтовым или тросовым, по вашему усмотрению.

Вибратор для формы можно использовать заводской, либо собрать самому. На вал электродвигателя надеваете эксцентрик, который возможно подобрать лишь экспериментальным путем. Вибрация должна быть такой силы, чтобы обеспечить достаточный уровень прессовки, не приводить к высыпанию состава из формы. В качестве эксцентрика используйте обычную металлическую пластину, в которой сверлите отверстия для придания ей большей разбалансированности.

Не расстраивайтесь, если у вас не получится с первого раза. Помните, что это не отработанная и не стандартная технология, каждый мастер привносит что-то свое. Если у вас не будет получаться достойный результат по чертежам – придумайте свое решение. Конструкции можно изменять и совершенствовать, как вы того пожелаете.

Как сделать вибростанок для производства блоков своими руками?

Вы долго мечтали о собственном жилье, и когда у вас появилась возможность ведения строительства, начинаете осознавать, что первоначальную смету придется постоянно корректировать, причем исключительно в сторону удорожания. Если возведением загородного дома, дачи или гаража вы занимаетесь самостоятельно, существенную часть расходов составит стоимость стройматериалов. В свою очередь, примерно 30-40% этой части сметы придется потратить на приобретение стеновых материалов.

Расчетливые и экономные хозяева решают проблему экономии средств, производя часть стройматериалов самостоятельно: изготовление шлакоблоков своими силами позволяет достичь экономии порядка 20-50%, но для этого потребуется либо собрать вибростанок для изготовления блоков, либо потратиться на приобретение заводской установки. Покупка нового агрегата даже из бюджетной категории при относительно небольших масштабах строительных работ вряд ли оправдана. Но такой вариант возможен, если после окончания строительства продолжить эксплуатировать станок с целью продажи строительных блоков. По крайней мере, пока оборудование полностью не окупится. Приобретение б/у вибропресса не потребует значительных вложений. Но самодельный станок обойдется вам на порядок дешевле (с учетом требуемых для изготовления агрегата материалов и оборудования).

Тщательные расчеты помогут определить, какой из имеющихся вариантов экономически целесообразнее.

В первую очередь следует определиться, какой именно нужен станок

Как готовить раствор?

Какого-то универсального состава раствора для изготовления шлакоблоков нет – у каждого мастера свой уникальный рецепт. В целом же нужно ориентироваться на особенности состава шлака.

Составляющие	Объем, л, на один блок	Прочность высохшего блока на сжатие, кг/см2	Морозостойкость готового блока, циклов	Коэффициент теплопроводности готового шлакоблока
Шлак до 8 мм	10	30-40	30	0.35-0,4
Песок до 3 мм	1,8
Цемент	2,75
Вода	1,5

Есть стандартная «заводская» рецептура, можете ориентироваться на нее. Пропорции следующие:

шлак – 7 частей;
песок – 2 части;
цемент – 1,5 части;
вода – 1,5-3 части. Подробнее об определении необходимого количества воды будет рассказано далее.

Помимо шлака в состав таких блоков можно включать золу, опилки, гипс, бой кирпича, продукты сгорания угля, гравий и прочие подобные материалы.

Дополнительно в состав раствора рекомендуется добавить пластификатор для бетона. Хватит 5 г на блок. Благодаря пластификатору будут увеличены показатели водонепроницаемости, прочности и морозостойкости изделий.

Пластификатор для бетона

Уделите особое внимание определению необходимого объема воды. Ее надо добавить столько, чтобы изделия не растекались после формирования

Можете сделать простой тест. Бросьте горсть раствора на землю или другую поверхность. Если он рассыпался, но при обратном сжатии руками вновь соединился в единую массу – консистенция оптимальная.

Изготовление в домашних условиях

Его изготовление при желании можно начать с минимальных капиталовложений. Это будет выгодно, если планируется построить частный дом или хозпостройки, а также производство может обернуться неплохим коммерческим мероприятием. Если заранее составить простой бизнес-план и рассчитать окупаемость проекта.

Подходить к этому надо серьезно:

создать производственные места для сушки и хранения получаемого материала;
выделить помещение для установки необходимого оборудования;
рассчитать затраты на станки и их использование, имеется ввиду потребление электроэнергии и других ресурсов;
найти поставщиков сырья и потенциальных клиентов;
продумать рекламу или пиар-ход, чтобы о вашей продукции узнало как можно больше людей;
нанять работников и установить им зарплату.

Как применяется и какова цена клея для блоков из газобетона, можно узнать из данной статьи.

На видео – технология производства шлакоблока, пропорции:

Процесс производства шлакоблока не представляет ничего сложного, но он трудоемкий, потребуется много физических усилий. Особенно на первых порах, пока производство не будет отлажено.

Каков вес газобетона 1м3, указано в описании к данной статье.

Для формовки шлакоблока нужны подходящие емкости. Их можно сделать самостоятельно или купить в строительных магазинах. Необходимо заранее рассчитать оптимальное количество форм для заливки, чтобы оборудование не простаивало без загрузки. Экономным вариантом является емкость с двумя выпуклостями на дне, которые делают пустоты в получаемом блоке. На прочностных характеристиках материала это никак не скажется, а вот расход раствора значительно снизится. По некоторым данным можно сэкономить на наполнителях более чем 50%.

Следующим приобретением должен быть станок, так званый вибропресс. Не стоит сразу брать дорогой агрегат на много форм. Вначале достаточно ограничиться устройством, которое формует 1-2 блока за цикл. Со временем, когда дело будет поставлено на «широкую ногу», и проявятся все нюансы производства, можно будет купить станок мощнее и производительнее.

Газобетон плюсы и минусы, а так же особенности использования указаны в статье.

Это самый экономный вариант производства шлакоблоков. Вначале из уголков или металлических профилей сваривается фундамент будущего агрегата, а затем к его углам привариваются пружины, на которых закрепляется упомянутый лист, по его краям прикрепляются, с помощью сварки, уголки. Они будут служить бортиками. При расстановке форм с раствором при встряске они будут понемногу двигаться по листу, а бортики будут удерживать их от падения.

Технология получения

Его изготовление начинается с замеса раствора. Это осуществляется в бетономешалке или смесителе. В любом из этих аппаратов на выходе получается нужная смесь. Только при их выборе нужно учесть мощность и производительность.

Опишем все стадии производства:

Первая. Готовиться бетонная смесь, в ее состав будет входить цемент, вода и гранотсев, при желании добавляется пластификатор. В принципе это приготовление очень схоже с изготовлением обычного песчано-цементного раствора. Если еще не купили аппараты для перемешивания смеси, то надо будет использовать ручной труд. А подходящая емкость для замеса и лопата станут надежными помощниками.
Вторая. После приготовления состав тут же заливается в формы вибропресса. Смесь, проходя вибрацию, запрессовывается еще и пуансоном, который плотно прижимается к каждой ячейке. Процесс двойного воздействия длится не более 1,5 минуты. После окончания матрица пресса поднимается, а на рабочем столе остается готовый шлакоблок. Благодаря жесткому замесу он не растрескивается при высыхании, и надолго сохраняет свою форму.
Третья. Во время нее происходит затвердевание готовых изделий. Их выкладывают на специально отведенные места под открытым небом, лучше для этих целей предусмотреть поддоны. Тогда в случае выпадения атмосферных осадков можно накрыть изделия полиэтиленом и закрепить его. В среднем сушка при хорошей погоде занимает 36 часов. Это время можно сократить, если в смесь добавить специальные пластификаторы.
Четвертая. При помощи грузоподъемных устройств шлакоблоки складируются. Наилучший вариант – многоярусные стеллажи, они значительно сэкономят площадь хранения, а также на них можно произвести пропарку сразу нескольких десятков изделий. После нее улучшается прочность блоков и сокращается время их полного высыхания. Окончательное затвердевание может занять месяц.

Газобетонный блок d500 характеристики и правили применения указаны в статье.

На видео – производство шлакоблоков своими руками:

Делаем вибропрессовочный станок

Добавление к вышеописанной схеме производства, шлакобетона, вибратора, предоставляет возможность значительно повысить качество изделий и одновременно ускорить процесс.

Собрать такой станок несложно, при соблюдении всех рекомендаций данное оборудование будет работать не хуже заводских аналогов. Простейший вариант вибропрессовочного станка предполагает использование самодельной матрицы, вибратора и ручного пресса. Для снижения физических нагрузок ручной пресс можно усовершенствовать, задействовав рычажную систему.

Чертеж самодельного станка с вибромотором для изготовления шлакоблока и керамзитоблоков

Набор инструментов и материалов, необходимых для изготовления вибростанка с металлической формой:

сварочный аппарат;
болгарка,
набор ключей;
тиски;
листовой металл толщиной не менее 3 мм;
трубы для создания пустот диаметром 8-10 мм;
швеллера, полоски металла;
маломощный электромотор (до 1 КВт);
соединительные элементы (болты, гайки, шплинты).

Последовательность действий при изготовлении самодельного вибростанка:

Болгаркой из листового материала вырезаем стенки матрицы. Если форма предназначена для изготовления нескольких блочных изделий – предусматриваем присутствие в матрице соответствующего количества перегородок.
Отрезаем от трубы необходимое число болванок (из расчета 3 штуки на кирпич), высота которых должна быть меньшей высоты матрицы на 3-5 мм. Конусность труб достигается использованием следующего приема: разрезаем трубу до половины и обжимаем заготовку в тисках (для толстостенных труб можно задействовать токарный станок).

Чертеж для изготовления станка с облегченным выдавливанием строительных блоков

Каждый отрезок трубы заваривается наглухо с обеих сторон.
Привариваем к трубам пластины, соединяя между собой. Для крепления к стенкам лучше предусмотреть съемное соединение, что позволит при необходимости снимать ограничители для производства монолитных шлакоблоков.
С помощью сварки закрепляем на длинной наружной стенке болты для крепления электромотора.
Сверху формы привариваем металлический фартук.
Делаем пресс в виде толстостенной пластины, предусматриваем наличие отверстий с диаметром, несколько превышающим меньший диаметр труб-ограничителей (чтобы пресс заходил на матрицу на расстояние не более 50 мм).
Привариваем к прессу ручки.
Устанавливаем мотор. На вал электродвигателя привариваем эксцентрик (в качестве материала для эксцентрика подойдут обыкновенные болты, которые привариваются параллельно валу и оставляют место для накручивания гаек, что позволит регулировать амплитуду колебаний).
Тщательно зачищаем устройство, полируем поверхности, окрашиваем самодельный агрегат для блоков.

Создание формы

В первую очередь следует определиться, какой именно нужен станок. Если вы хотите построить гараж или времянку, то достаточно станка с двумя или даже одной формой. Если же вы собираетесь организовать малый бизнес, то понадобиться станок более производительный, минимум на 3-4 матрицы.

Размеры шлакоблока

Самой важной частью станка является форма. Остальные детали и узлы – это дополнения, которые позволяют производить с этой формой различные манипуляции

К примеру — наполнять, поднимать, уплотнять раствор, передвигать и тд.

При производстве шлакоблоков на заводе применяют стандартные железные формы, а также профессиональное оборудование, которое осуществляет прессовку бетона в форму под тяжестью в несколько тонн. Формы для шлакоблока своими руками чаще всего делают из дерева. Существует много их видов и конструкции.

По сути, форма представляет собой емкость, куда заливают бетон, и где он находится вплоть до полного застывания. Следует заметить, что формы должны быть разборными, чтобы готовый шлакоблок можно было легко достать. В большинстве случаев их делают даже без дна, а под низ подкладывают пластину из материала, к которому бетон не пристает.

Самым простым способом сделать пустоты в блоке – это погрузить в мягкий бетон в нужном месте пластиковые бутылки с водой или стеклянные бутылки из под шампанского, что предпочтительней. Но, если вы хотите наладить небольшое производство шлакоблоков своими руками, то пустообразователи необходимо закрепить в форме.

Эскиз деревянной формы

Из дерева

В первую очередь понадобятся строганые доски, ширина которых будет соответствовать высоте шлакоблока. Затем необходимо сделать крайние поперечины, которые будут соединяться с продольными досками «задвижными пазами».

Затем делаются пропилы с внутренней стороны продольных досок через расстояние равное длине шлакоблока. Поперечные пазы должны иметь глубину в 7 — 8 мм. Ширина пропила соответствует толщине разделительных пластин, которые могут быть выполнены из железа, гетинакса, текстолита.

Эскиз формы заполненной раствором

Пластины можно сделать и из другого листового материала, главное чтобы он был гладким. На чертеже выше понятно, как изготовить деревянные формы для шлакоблоков своими руками. Детали формы желательно вскрыть любой масляной краской. Это облегчит извлечение шлакоблоков из формы.

Обратите внимание, что на эскизе указаны меньшие размеры, чем требует стандартный шлакоблок. Перед созданием формы можно сделать чертежи шлакоблока своими руками

Эта процедура не будет лишней и не потребует много труда.

Вышеописанные формы используют без вибратора. Раствор в них следует заливать более мягкий, с большим содержанием воды. Однако, если приложить немного усилий, то можно создать более совершенный, вибрационный станок.

Форма-носилки

Формы для вибрационного стола выглядят несколько иначе. К боковинам необходимо приделать ручки, за которые два человека смогут поднимать их и ставить на вибростол. На дне каждой ячейки должны располагаться два конуса.

Форму с большим количеством ячеек делать не стоит, так как такие носилки будет очень сложно поднять. Подобные формы не разбираются, а шлакоблоки из них вытряхивают путем опрокидывания. Внутренние поверхности формы должны быть гладкими, чтобы изделия легко извлекались.

На фото металлическая форма

Из металла

При создании станка для изготовления шлакоблоков своими руками понадобится стальной лист толщиной 3-5 мм. Из него следует вырезать элементы формы исходя из размера шлакоблока. Стандарт составляет — 190х190х390 мм, в соответствии с этими размерами делают и чертежи шлакоблоков своими руками. Высота формы должна быть на 5 мм выше блока, чтобы можно было насыпать бетонную смесь и сверху прижать ее пластиной

Так как шлакоблок должен быть пустотелым, важно правильно сделать пустотообразователи. Проще всего для этих целей использовать трубы

Обратите внимание, что им надо придать конусную форму. Благодаря этому изделие будет легко вытряхиваться

Заготовки можно заказать у токаря, чтобы он снял несколько мм с одной стороны трубы. Иногда делают прямоугольные пустообразователи. Их форма не имеет значения, главное, чтобы они были конусными. Имейте ввиду, что шлакоблок должен быть пустотелым не более, чем на 30%.

Внизу формы по периметру следует сделать деревянный или резиновый уплотнитель, что бы избежать деформации краев матрицы. Также можно по краям наварить металлические пластины шириной в 20 мм.

Вибростол самой простой конструкции

Разновидности станков

На начальной стадии производства потребуется потратить немало сил на поиск приемлемого по стоимости сырья и оборудования. Оборудование для домашнего производства будет состоять из станка и бетономешалки. Бетономешалку можно купить в строительном магазине, взять в аренду или приобрести товар, бывший в употреблении. Без нее очень сложно делать однородную консистенцию из цемента, что будет отражаться на качестве готовых изделий.

Станок для изготовления блоков можно приобрести в магазине или сделать собственными руками. Детали для его изготовления, по большому счету, найдутся в каждом доме. Вибростанки для производства шлакоблоков можно разделить на несколько категорий:

Ручной вибропресс.
Полумеханический вибропресс.
Вибростанок повышенной мощности.
Автоматический.

На начальном этапе производства и для последующего небольшого частного производства автоматическая модель не понадобится.

Среди ручных вибропрессов можно найти разнообразные модели. Самые простые и доступные большинству людей по стоимости модели предназначены для производства одного блока. Небольшие габариты станка позволяют работать с ним на минимальной площади участка. Мощность двигателя не превышает 200 Вт, но за один час позволяет сделать около 25 единиц изделий.

Небольшой вес — не более 20 кг — позволяет легко перемещать аппарат по территории.

Приобрести новый станок можно за минимальную цену около 5500−8000 рублей. Модель с матрицами для производства трех различных блоков обойдется немного дороже и будет стоить около 10000 рублей. Если необходимо сэкономить, то можно приобрести станок, бывший в употреблении, но следует учесть, что в этом случае на него не будет гарантии.

Сделать вибростанок своими руками и существенно сэкономить на приобретении оборудования не составит большого труда. Но как правило, такие модели отличаются низкой производительностью. Такое оборудование больше подходит для развлечения, нежели для работы.

Полумеханические станки

Полумеханические вибропрессы также используются в домашнем производстве блоков. Для их установки и применения потребуется большая территория, чем в первом случае, что объясняется принципом их работы:

Станок оснащен рычажным механизмом и матрицей.
Матрица позволяет снимать готовые изделия со станка, оставляя их на полу.
Станок необходимо смещать в сторону, оставляя на полу заготовки блоков для просушки.

Приобрести такие устройства можно за 13000−25000 рублей. Их стоимость варьируется в зависимости от количества матриц. Соответственно, и производительность будет варьироваться от 30 до 60 пустотелых шлакоблоков за час.

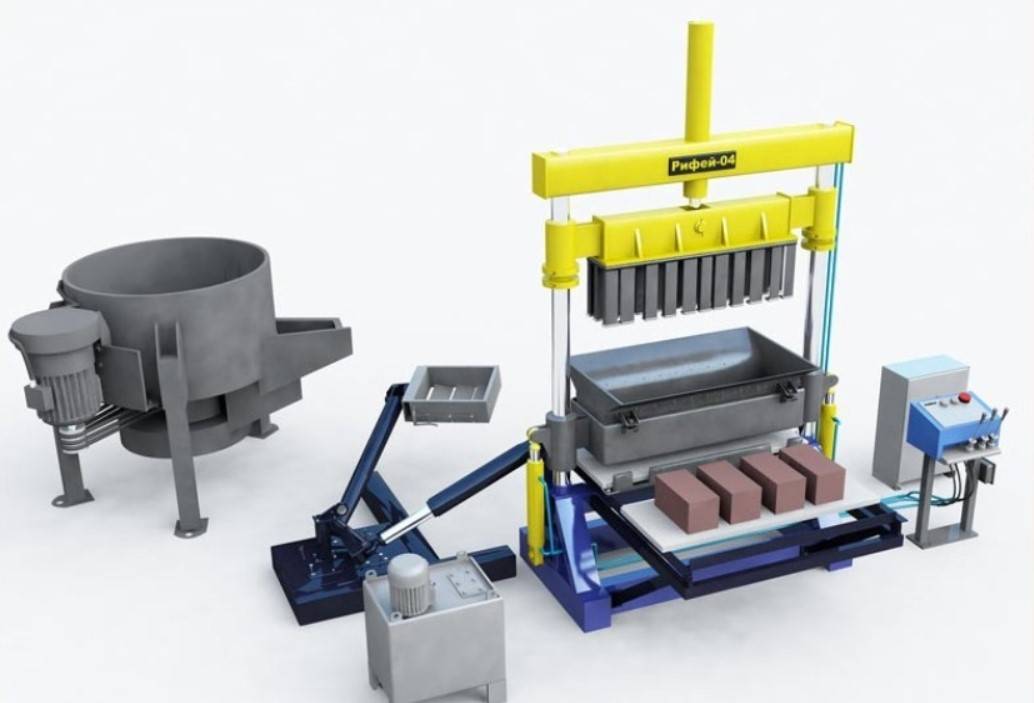

Вибростанки увеличенной мощности можно приобрести для увеличения производительности. Принцип работы аналогичен полумеханическому устройству, но оснащение более мощным электрическим приводом позволяет увеличить выпуск изделий.

Такие станки имеют прижимную крышку, что освобождает рабочего в процессе производства осуществлять данную функцию вручную. Весит такой станок около 220 кг, что потребует для его установки специального помещения с ровным полом. Один цикл производства рассчитан на выпуск четырех блоков.

Работают такие станки от сети в 380 В и стоят от 40 до 60 тысяч рублей, в зависимости от комплектации. Такие машины позволяют выпускать более качественные изделия, в сравнении с простыми устройствами.

Виды оборудования

При открытии цеха по производству шлакоблока, понадобится:

бетономешалка;
вибросито;
тачка;
стеллажи;
шлакоблочный станок.

На рынке представлено несколько видов станков:

механические с ручным управлением;
полуавтоматические;
полностью автоматические линии.

Также их можно разделить на три категории:

переносные;
передвижные;
стационарные.

Переносные – механические станки с ручным управлением. Как правило, за один цикл позволяют изготовить 1 шлакоблок или 2 полублока. Отличаются мобильностью, простотой, небольшим весом и стоимостью:

Блок-мастер 2 (БМ-2) – переносной станок, с производительностью 40 шт./час, мощностью 0.25 кВт. Стоимость такого станка составляет от 8200 руб.
Прессовщик 1 мини №2 –станок на 1 блок, оснащённый вибратором в 170 Вт с прижимной рамкой. Стоимостью от 6340.75 руб.

Передвижные полуавтоматические станки, отличаются наличием матрицы на несколько блоков, более мощными вибраторами. При приобретении данных агрегатов необходимо учитывать наличие ровной площадки для производства блоков. Стоимость такого оборудования будет немного выше:

Установки СШ-1 В, СШ-2, СШ-3 имеют аналогичный принцип работы, оборудованы матрицей на 2 блока, с двигателями мощностью от 300 Вт. Обладают производительностью 40-90 шт./час, также могут иметь в комплекте дополнительный вибратор. Стоимость таких агрегатов начинается от 13600 руб.
Шлакоблочные станки серии Команч, позволяют за цикл производить 2-4 модуля. В зависимости от модели имеют производительность 60-120 шт./час и мощность 0.25-0.48 кВт. Цена варьируется от 25 000 руб. до 49 000 руб.

Также существуют такие модели как: Марс, Торнадо, Несушка, Дракон и др. Они имеют одинаковый принцип работы и отличаются количеством производимых блоков за цикл, мощностью и типом пустообразователей в пустотелых шлакоблоках.

Стационарное оборудование стоит намного дороже и более трудоёмкое в обслуживании. Одним из недостатков является необходимость убирать готовую продукцию сразу по несколько штук на поддоне. Такие агрегаты бывают как с механическим управлением – вибропрессы, так и автоматизированные – шлакоблочные мини-заводы.

Оборудование для шлакоблоков

Вибропрессы для производства шлакоблоков и пескоблоков с ручной загрузкой бетонной смеси. Формование блоков происходит на технологические сменные поддоны из дерева. Мощность такого оборудования составляет 8.5 кВт, производительность 20-30 циклов в час, за цикл производится 4-5 блоков. Стоимость такого механизма начинается от 300 000 руб.

Шлакоблочный мини-завод DMYF-10A оборудован гидравлическим рулевым управлением и автоматическим методом перемещения. Мощность данного оборудования составляет 16 кВт, производительность – 1300-1400 шт./час. Приобрести такой завод можно за 750 000 руб.

Работа станка

Станки для шлакоблока работают по следующему принципу:

Форма наполняется полужидким раствором с учетом того, что готовый блок после вибрации даст небольшую усадку.
Формы закрываются сверху крышками.
На 10-15 секунд включается электромотор, в результате чего раствор подвергается воздействию сил вибрации.
Формы снимаются вручную или с помощью системы рычагов. Готовые блоки остаются лежать на местах их изготовления.

Воспользовавшись данной информацией, можно своими руками изготовить вибростанок для производства недорогих шлакоблоков. Готовые изделия должны не менее суток находиться в неподвижном состоянии, после чего их можно переносить на место постоянного хранения. Несмотря на то, что максимальной прочности шлакоблок достигает через месяц после изготовления, уже через неделю его можно применять для кладки всевозможных сооружений.
