Как самостоятельно сделать вибростол для изготовления тротуарной плитки

Частота и цикл использования вибромотора

В первую очередь необходимо определиться с частотой вибрации двигателя. Она может варьироваться от 750 до 3000 об/мин. Также может быть необходима высокая частота с маленькой амплитудой, или же низкая частота вибраций с большой амплитудой. В строительстве, как правило, применяются вибромоторы с высокой частотой вибрации от 2 до 3 тысяч оборотов в минуту. При этом очень многое зависит от размеров и веса установки.

Чем частота выше, тем больше конструкция установки подвергается усталостным напряжениям, следовательно, сталь силового каркаса должна быть прочнее и толще. Если превысить допустимый предел по частоте, то конструкция быстро деформируется. При этом необходимо учесть также и цикл работы установки. При большой нагрузке и при частом использовании виброустановки не рекомендуется применять двигатель с частотой более 1500 оборотов в минуту.

Сборка вибростола

Рекомендуемые размеры стола

Перед началом монтажа вибростола необходимо подготовить чертежи. Продумать высоту и длину будущего стола. Для того чтобы он был удобен в эксплуатации высота не должна превышать 90 см, длина 1800 см, ширина 700 – 1800 см.

Понятно, что чем больше площадь столешницы, тем больше форм на ней можно будет разместить, но чем больше стол, тем мощнее потребуется двигатель. Еще один немаловажный момент – необходимо определиться каким будет стол – переносной или стационарный.

Переносной лучше делать небольших габаритов, поскольку необходимо будет еще обеспечить его устойчивость. Если планируется стационарный механизм, можно смело расширять площадь, а для устойчивости вкопать его в землю или забетонировать.

Когда же габариты определены, можно приступать к подготовке деталей. Из металлических уголков необходимо вырезать с помощью болгарки четыре ножки, длина их будет в соответствии с чертежами, 70 мм. Еще понадобятся два отрезка, равные длине стола и два отрезка, равные ширине стола. Из них будет формироваться станина. Четыре ножки и элементы станины свариваются между собой с помощью сварочного аппарата.

Чертеж вибростола

Следующим этапом в процессе изготовления вибростола является монтаж столешницы. Сверху крышка должна быть из листа прочной стали, а снизу иметь крепления для мотора. Крышка должна быть подвижной, поэтому крепится к станине с помощью пружин или стаканов.

Расположение двигателя под углом 45 градусов

Достаточно разместить четыре пружины по углам стола, если поверхность будет иметь большие размеры, понадобятся еще две пружины, размешенные по центру. Если нет пружины, можно использовать стаканы, изготовить их можно из обрезков труб. Стаканы или пружины привариваются с одной стороны к столешнице, с другой – к станине.

Далее, необходимо установить электрический двигатель. При выполнении этого этапа следует учитывать некоторые моменты. Если расположить мотор горизонтально, то вибрация будет идти в вертикальном направлении, разместив его прямо получаются горизонтальные волны.

Поэтому наиболее оптимальным считается расположение двигателя под углом 45о. в таком случае вибрация будет распространяться в обе плоскости. Крепить двигатель необходимо надежно, поскольку есть высокая вероятность его смещения во время эксплуатации, под воздействием вибрирования. При подготовке чертежей и сборке вибростола необходимо сопоставлять все детали, будущей нагрузки.

Рабочая поверхность должна выдерживать вес форм с готовой цементной массой. А мощность двигателя должна соответствовать общей массе стола. Все элементы необходимо надежно сварить, каркас должен быть жестким и прочным.

Для начала успешной деятельности по изготовлению тротуарной плитки понадобятся еще формы. Их можно изготовить из различных материалов – металла, пластика, дерева. Формы можно приобрести уже готовыми, а можно сделать самостоятельно, использовав свою фантазию для получения оригинального дизайна.

Как настроить электромотор

Настроить двигатель под необходимые для вибростола мощности можно и другим способом, однако настройке данный способ не поддается: необходимо попросту обрезать шкив с одной части или же приделать к нему гайки.

В устройство данных электродвигателей входит дисбалансирующее устройство, которое позволяет перейти порог максимальной нагрузки и выдерживать более сильные вибрации. Это улучшает качество работы и качество конечного результата.

Обратите внимание!

  • Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)

  • Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

  • Бетономешалка своими руками | Наглядное пособие как и из чего изготовить бетономешалку самостоятельно

Чтобы установить мотор, на обратной, нижней стороне поверхности вибростола крепят балку, на которой специально подготовлены ушки для того, чтобы двигатель можно было повесить на них.

Благодаря такому расположению вибрация будет направлена непосредственно на поверхность стола и заготовки получатся максимально качественными.

Как говорилось ранее, двигатель может быть закреплен как в вертикальном, так и в горизонтальном положении, однако, для максимального качества его стоит устанавливать в повернутом положении, чтобы вибрации могли идти сразу в нескольких направлениях.

Важные детали при изготовлении вибростола

Несмотря на простоту конструкции, работа по изготовлению и расчетам требует соблюдения некоторых тонкостей. Рабочая поверхность стола обязана иметь массу, которая продиктована размерами и материалами изготовления. Масса стола должна соответствовать возможностям вибродвигателя, а сам каркас необходимо сварить прочным и жестким.

При этом очень важно настроить частоту вибраций. Если этого не сделать, то плитка будет или неэстетичная при слишком большой амплитуде, или недостаточно уплотненной

Таким образом, потратив несколько дней, хозяйство приобретет еще один полезный инструмент, который пригодится не раз.

Как сделать своими руками?

Покупать вибростол дорого, хотя и его приобретение поможет быстрее приступить к работе. И все же, будем делать сами и потребуется нам для этого следующий инструмент:

  • Сварочный аппарат. Для такой работы подойдет инвертор на 190 А.
  • Болгарка. Желательно иметь две разновидности, 230 мм и 120 мм в диаметре диска. Большой будет удобно выполнять распил, маленькой, подгонять детали и в последующем выполнять шлифовку сварочного шва.
  • Электроды, рулетка, карандаш и мел, сверло, а также болты, гайки, сверла, дрель и прочий инструмент, который может потребоваться в работе.

Итак, для начала надо сварить ножки стола. Проще всего их сделать из профтрубы. Подойдет профтруба, толщиной стенки металла не мене 2 мм, лучше 3 мм. Основу лучше всего варить исходя из площади крышки стола, которая должна быть рассчитана индивидуально, с учетом мощности двигателя и форм, которые будут уложены за один раз.

Схема вибростола

Снизу и сверху профтрубы ножки завариваем. Желательно прикупить регулируемые ножки, что в перспективе поможет выставить стол по уровню. С верхней части стола, по периметру, рекомендуется наварить основу под пружины. Минимум 4 пружины, но лучше поставить 6-8. В качестве основы лучше всего использовать обрезки круглой трубы подходящего внутреннего диаметра. Пружина в нее должна входить свободно.

Что касается пружин, то их жесткость подбирается индивидуально, в зависимости от нагрузки на стол, плюс вес самой столешницы. Многие рекомендуют брать амортизаторы с мопеда, но если их нет под рукой, можно сходить в любой автомобильный магазин и прикупить то, что нужно.

Далее делают столешницу. С нижней части, по периметру, под нее тоже варится рамка, желательно из профильной трубы. В местах касания пружин, тоже обрез круглой трубы, чтобы пружина не съезжала. По центру рамки стола, с нижней части, варят две поперечины, в них проделывают отверстия нужного диаметра под болты для установки двигателя. С внешней стороны варят рамку, чтобы в процессе работы «формы», заполненные бетоном, не убегали за край стола. Можно варить точечно, используя для бордюра самый тонкий уголок или профтрубу 20 н 20. Для самой столешницы можно использовать листовую сталь, 2-3 мм толщиной.

Далее дорабатываем двигатель. Самый простой способ, это приварить к нему эксцентрик. Под ним понимается обычный болт, который головкой приваривается на вал. Болт берите подлиннее, но, чтобы при вращении он не упирался в крышку стола. На болт, после сварки, в индивидуальном порядке, накручивайте гайки. Увеличивая или уменьшая их число, вы будете регулировать колебания и уровень вибрации.

Чертёж вибростола

Что касается двигателя, то рекомендовано использовать модель с мощностью не менее 1000 ВТ. Нагрузки на нем не будет, самое главное, чтобы он быстро вводил крышку в резонанс от вращения. Обязательно подключите его через кнопку, которую разместите на поверхности корпуса. Перед монтажом, начертите примерные чертежи вибростола для тротуарной плитки своими руками, на основании которых выполняйте сборку.

Универсальный вибростол – конструктивные особенности

Вибрационная площадка (стол) является техническим устройством, включающим следующие составные части:

  • Опорную станину, изготовленную в виде металлической рамы. Сварная конструкция рамы должна быть жесткой и массивной, чтобы обеспечить устойчивость агрегата.
  • Рабочую площадку в виде стальной горизонтально расположенной и идеально гладкой столешницы. Подвижное крепление плиты к раме осуществляется с помощью четырех жестких пружин.

    Нужно , чтобы столешница была гладкой и ровной, а вибрация проходила равномерно

  • Приводной механизм, жестко зафиксированный на нижней части стальной плиты. Двигатель для вибростола вращает эксцентрично закрепленный груз, передавая колебания рабочей поверхности.

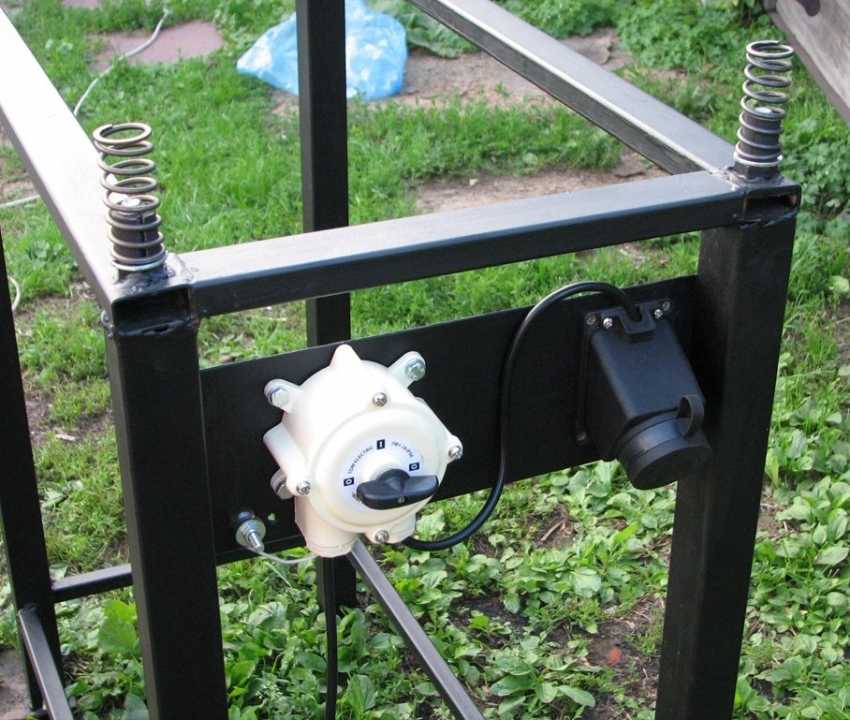

  • Пусковое устройство, представляющее собой собранные в общем корпусе кнопки пуска (режим «вибро») и остановки (положение «стоп»). В схеме подключения используется также тепловое и токовое реле, защищающие вибродвигатель от перегрузок.

Важной конструктивной особенностью вибростола является:

  • обеспечение равномерных колебаний столешницы;
  • малая амплитуда колебаний.

Как сделать вибростол своими руками

Заводские вибростолы для тротуарной плитки позволяют автоматизировать производство, получить высокопрочный и долговечный материал с точными пропорциями, что обусловлено наличием специальных программ.

Тем не менее, такие конструкции отличаются высокой стоимостью, поэтому в большинстве случаев частные застройщики отдают предпочтение самостоятельному изготовлению таких приборов.

Самодельный вибростол

Заводские вибростолы для производства тротуарной плитки, а также любые самодельные варианты, обязательно включают в себя одинаковые компоненты, а основной разницей является исполнение отдельных элементов и деталей:

  • Основа представлена станиной, обеспечивающей достаточную устойчивость всей конструкции. В самодельных моделях при изготовлении используется металлический уголок с сечением 8 см, а повышения устойчивости можно добиться при помощи перемычек и крепления к полу. В верхней части осуществляется наваривание стаканов под пружины.
  • С целью амортизации в процессе вибрации применяются пружинные элементы от автомобильной или мотоциклетной техники. Допускается заменить пружины ременными амортизаторами, фиксируемыми на столешнице.
  • Столешница является рабочей поверхностью, предназначенной для вибропрессования уже готовых тротуарных плит.

На выбор толщины столешницы оказывают непосредственное влияние размеры, а также вес обрабатываемых тротуарных плиток. Как правило, толщина поверхности варьируется в пределах 0,5-1,0 см.

Важно помнить, что на массивных столешницах можно вырабатывать как толстые, так и тонкие плиты, а малопрочные поверхности предназначены исключительно для изготовления легких строительно-отделочных материалов.

Работа со столешницей

Тут необходимы точные измерения. Столешница должна быть на 4-5 см больше, чем верхняя часть каркаса. Если она будет меньшей либо большей, конструкция может быть неудобной в использовании

Важно следить, чтобы материал, из которого изготовлена верхняя часть вибростола, не имела каких либо неровностей либо перепадов по высоте. Иначе получить качественную плитку на таком оборудовании не получится

Лучше всего при изготовлении столешницы брать хороший стальной лист. Его толщина должна быть не менее 8 мм. Но, если найти подходящий металл не получилось, можно использовать оргстекло. Его толщина должна быть около 2 см. Подготовленная столешница крепится к основанию при помощи саморезов.

Для того чтобы во время вибрации формы не съезжали, стоит дополнить конструкцию бортиками. Они должны выступать от верха столешницы на 2 см. Лучше всего изготовить их из металлических полосок.

Детали конструкции, чертежи, материалы и порядок изготовления

Каждый вибростанок для производства блоков имеет примерно одинаковую конструкцию, детали которой лишь немногим отличаются в персональных модификациях. Перед тем, как сделать вибростол своими руками, надо определиться с его размерами. Чертежи подходящей конструкции обычно найти проблематично – лучше взять общую схему или этот рисунок и подогнать ее под свои нужды.

Основные узлы и требуемые для них материалы следующие:

Станина

Представляет собой четыре вертикальные опоры, соединённые сверху и при необходимости усиленные перемычками в нижней части. Должна быть достаточно тяжелой, чтобы удерживать на себе всю конструкцию, плюс, вес формочек с бетоном. Заводской или самодельный вибростанок чаще всего изготавливается из уголков с толщиной металла 5-10 мм.

Столешница

Это идеально ровная поверхность с загнутыми вверх краями, чтобы формы с бетоном не выскакивали из нее во время работы. В зависимости от того, для блоков какого размера и веса нужен вибростол, выбирается толщина столешницы и материал из которого она будет изготовлена. Чаще всего для неё выбирают лист железа толщиной от 3 мм. Если работа планируется с тяжелыми плитками большой формы, то по периметру и во внутренней части столешница может быть усилена металлическими уголками. В зависимости от выбранной конструкции, к столешнице может быть прикреплен вибродвигатель.

Пружины

Обеспечивают необходимую амплитуду движений столешницы относительно неподвижной станины. При правильном расчете массы столешницы, не нуждаются в каком-либо закреплении – просто устанавливаются в специально закрепленные для них стаканы. Хорошие вибростанки получаются если в конструкции использовать пружины от мопедных рессор. Длина подбирается таким образом, чтобы столешница могла вибрировать, но при этом не раскачиваться из стороны в сторону.

Стаканы для фиксации пружин

Выполняются из обрезков металлической трубы размерами немногим большими, чем диаметр пружин. Если внутренний размер подобрать маленький, то пружины будут тяжело сниматься, к примеру, для замены столешницы на расформовочную. При слишком большом диаметре, столешница будет сильно «играть» под воздействием вибрации и весом строительных блоков и может просто слететь со станины. Также хороший результат получается если стаканы находятся внутри пружин.

Вибростол без пружин

Вместо стальных пружин без ущерба для качества конструкции возможно использование веревок, цепей или плотных жгутов. В таком случае столешница делается несколько шире станины и крепится к ней ременным амортизатором. Для этого вместо стаканов к углам поверхности столешницы привариваются направляющие, соединенные ремнями со станиной, как показано на схеме.

Вибро-блок

В зависимости от выбранной конструкции вибростола может состоять из одного или двух элементов.

  • Если в наличии есть вибродвигатель заводского изготовления, то он устанавливается непосредственно на поверхность столешницы. Такой двигатель имеет специфическую конструкцию – с обеих сторон на его вал насажены эксцентрики. Они сделаны в виде двух полукругов, которые могут смещаться относительно друг друга, чем можно регулировать силу вибрации. Заводской вибродвигатель специально сконструирован для работы в условиях постоянной вибрации, поэтому размещение на столешнице ему не опасно.
  • Когда двигатель подбирается обыкновенный, например, со стиральной машинки, то его надо модернизировать с помощью самостоятельно изготовленных эксцентриков, для чего к валу привариваются болты, а силу вибрации можно регулировать, гайками закручивая их ближе или дальше от центра. Если двигатель планируется использовать еще и в другом месте, то лучше закрепить эксцентрик на валу хомутовым соединением. Минус такого решения в том, что в этом случае двигатель постоянно подвергается воздействию вибрации и есть риск его преждевременного выхода из строя.
  • Использования отдельного эксцентрика. В этом случае также применяется стандартный электродвигатель, но крепится он на станине. К поверхности вибростола крепится вал со смещенным центром тяжести, соединенный с двигателем ременной передачей. Это решение защищает двигатель от вибрации, но требует тщательной калибровки эксцентриков, что зачастую делается методом подбора.

Все эти конструкции позволяют получить приемлемый результат работы устройства – выбор между ними производится исходя из того, какой нужный материал есть в наличии. Мощность двигателя у заводских вибростолов находится в диапазоне 0,75-2,2 кВт. Для самодельного подбирается экспериментальным путем. Следующая схема это примерные чертежи самодельного вибростола, на которые можно ориентироваться при изготовлении.

Конструкция вибропресса для тротуарной плитки (устройство)

Рабочая поверхность закреплена на станине посредством использования системы пружин (для горизонтальной вибрации) или подвесов (для вертикальной). Столешница приводится в движение электродвигателем, расчетной мощности с эксцентриком на валу. Задача эксцентрика смещать центр тяжести двигателя для обеспечения нужной вибрации.

Эскиз вибростола показан на рисунке.

Чертеж вибростола для плитки

Несмотря на то, что эскиз дает общее представление о принципе функционирования вибростола, для того чтобы изготовить вибропресс своими руками эскизом не обойтись, нужен полноценный чертеж.

1. Для новичков

. Простая конструкция вибропресса позволяет выполнить формовку изделия, она более проста в изготовлении и обслуживании.

Чертеж простого вибростола для плитки

Конструкция простого вибростола для плитки

В принципе, можно добавить любые функции данному вибростолу, главное правильно рассчитать мощность двигателя и параметры конструкции. Например, можно совместить его с просеивателем для песка.

2. Для мастеров

– конструкция два в одном – вибропресс и просеиватель для песка. Удобно тем, что позволяет получить компоненты нужной фракции.

Схема вибростола и просеивателя песка

Конструкция вибростола и просеивателя песка

Вибростол своими руками — Дешево и сердито

Вибростол своими руками

В этой статье мы рассмотрим два видавибростолов : Первый вид — этовибростол для производства изделий из бетона, в том числе и тротуарной плитки. Второй — простенький вибростол для борьбы с воздушными пузырьками, которые находятся в гипсовом растворе и при заливке в формы могут портить своим присутствием лицевую поверхность гипсовой плитки.

Вибростол

для бетонасвоими руками Конструкциявибростола не очень сложная. При необходимости можно даже придумать свою конструкцию, чтобы производство было максимально удобным. Ведь производствотротуарной плитки своими руками дает возможность полностью настроить технологический процесс под себя.

Требования к вибростолу

Длинного списка условий к этому оборудованию нет. Нужно лишь, чтобы столешница была гладкой и ровной, а вибрация проходила равномерно. В противном случае самостоятельное производство тротуарной плиткиприведет к появлению неровных изделий, которые невозможно будет уложить.

Так, в результате чрезмерной вибрации бетон будет отбиваться стенками формы, а кроме того, кипеть. Правильно заданная амплитуда колебаний гарантирует равномерное распределение раствора по виброформе и его постепенное затвердевание. Именно так и должно происходить производство брусчатки.

Что нужно для вибростола?

Обычно вибростол делается из металлических материалов, так как они обладают необходимой прочностью, устойчивостью и долговечностью. Для конструкции понадобятся 4 металлических трубы или уголка — они будут выполнять роль ножек.

Трубы могут быть хоть квадратные, хоть круглые, их длина и диаметр тоже могут быть разнообразными: каждый выбирает размеры под себя.

Кроме того, потребуется столешница (деревянная, фанерная или из ДСП), но лучше металлическая и (при желании) соединительные элементы между ножками из труб или уголков, которые придадут столу дополнительную ровность и устойчивость. И конечно, работа вибростола невозможна без вибродвигателя. Им может выступать любой двигатель или движок, мощность выбирается изготовителем и покупателем.

Для увеличения нажмите на фото

Сколько времени занимаетизготовление вибростола своими руками

? Временные затраты (впрочем, как и все остальное) зависят от мастерства и скорости работы производителя. При желании конструкцию можно собрать буквально за день. Продолжительность работы зависит от конструкции стола. Например, время создания разборного стола немного отличается от времени, требующегося на «монолитную» конструкцию. Если стол будет окрашиваться, то период его ввода в эксплуатацию отложится на день-два (пока краска не высохнет). Установка вибростола

на определенное место, грунтование займет еще пару дней.

Но так или иначе, максимум за неделю можно сделать вибростол и приступить к производству тротуарной плитки.

С этим процесом вы можете ознакомится перейдя на страницу » тротуарная плиткасвоими руками «

Вибростол для гипсового раствораЧто делают из гипсового раствора и для чего там не помешает простенький вибростол читайте перейдя по ссылкам:Искусственный камень из гипса своими руками Гипсовые 3Д панели своими руками Гипсовые панно своими руками Как уже неоднократно говорилось что производство гипсового искусственного камня в отличии от производства бетонных изделий не нуждается в обязательной вибрации смеси, но поможет в борьбе против пузырьков воздуха, которые создают дефекты на лицевой поверхности гипсовой плитки.

Дефекты обведены кружками на фото ниже.

  • Вибростолсвоими руками делается так: берется любой мотор, можно от вентилятора 50вт/220, на провод ставится бра от лампы, крепится на валу эксцентрик, выточенный на наждаке из куска железа, выпиливается кусок 12мм фанеры 30см*30см, с одной стороны к ней крепятся на клей момент квадраты из 50мм пороллона, на другой стороне делаются держатели для форм и крепится мотор.
  • Страницы по теме:
  • Тротуарная плитка, брусчатка своими руками Бизнес на производстве брусчатки
  • Интересные статьи для вас
  • Садовая дорожка своими руками Печатный бетон своими руками Топ бетон своимим руками Гипсовые 3D панели своими руками Гипсовая плитка своими руками

Вибростол для тротуарной плитки своими руками: правила сборки конструкции

После того как все необходимые материалы будут приобретены, остается лишь собрать конструкцию воедино. Но для того чтобы полученное устройство исправно служило на протяжении многих лет, необходимо придерживаться следующих правил:

Все металлические элементы должны быть вскрыты антикоррозийным составом еще до начала сборки. Это обеспечит им надежную защиту от появления ржавчины. Отлично подойдет для этой цели грунтовка ГФ-021 Лакра, стоимость которой всего 125 руб/кг или краска-эмаль. При этом, если приходится иметь дело с элементами, которые уже подверглись коррозийным процессам, придется приобрести более дорогостоящий материал, например, грунтовку ЭП-0180, стоимостью 188 руб/кг.
Для скрепления составных частей вибростола обязательно нужно использовать сварной шов. Болты для этой цели не используют потому, что со временем в результате воздействия вибрации, они могут расшататься, что приведет к снижению жесткости опоры

Такое решение допускается только для разборных конструкций, но в этом случае необходимо регулярно производить подтяжку болтов.
Очень важно, чтобы мотор, который производит вибрацию, ни в коем случае не соприкасался с землей. Этого не допускает технология производства тротуарной плитки, а потому перед тем, как приступить к изготовлению первой партии, устройство нужно протестировать, запустив, и проверив амплитуду колебаний и жесткость пружин.
Все ножки опоры должны иметь одинаковую длину

Однако для того чтобы стол было удобно использовать, нужно позаботиться еще и о том, чтобы поверхность, на которую он будет установлен, была ровной. Это позволит избежать перекосов и сделать процесс изготовления тротуарной плитки для дачи максимально эффективным. Разумно продумать крепление стола к поверхности. Сделать это можно, используя подходящие анкера или бетонный раствор.


Конструкция вибростола может быть разборной или стационарной.На заметку! В некоторых случаях идеальное месторасположение двигателя удается определить исключительно опытным путем. Если в работе вибропресса вас что-то не устраивает, можно немного поэкспериментировать, чтобы достигнуть желаемого эффекта и удобства в работе.
