Как установить маяки для сухой стяжки

Все большую популярность набирает сухая стяжка, которая отличается простотой и быстротой монтажа. В большинстве своем для сухой стяжки применяется мелкофракционный керамзит, на выровненную поверхность которого укладываются плиты ГВЛ.

Но так как керамзит представляет из себя сыпучую смесь, то его необходимо выровнять. Для этого применяются маяки для сухой стяжки.

Минимальный слой не должен быть меньше 3 см, поэтому обычный заводской маяк нам не подойдет. Я советую вам использовать металлический профиль для гипсокартона 60 на 27 мм.

Как подготовить основание и выставить уровень полов мы уже знаем, поэтому сразу приступим к установке маяков.

Укладывать профиль можно плоской стороной вниз и тогда его можно не вынимать. Он останется в полу и будет играть роль лаг для листов ГВЛ. При таком положении профилей керамзит заполнит пространство между стенок.

А можно уложить профиль плоской стороной вверх и после того, как керамзит будет выровнен — удалить профиль с последующей засыпкой керамзитом.

Расчет маячков для стяжки

Перед установкой нужно ознакомиться с информацией, как правильно выставить маяки для стяжки пола.

Последовательность подготовительных действий:

1. Демонтируют плинтуса и старое финишное покрытие, а также все, что от него осталось.
2. Зачищают поверхность основы от отслоений, пыли, всевозможных загрязнений и пятен.
3. Шлифуют и замазывают цементным раствором имеющиеся впадины и трещины.
4. На основание наносят грунтовочную смесь.
5. Укладывают слой гидроизоляционного материала. Поверх него помещают шумо- и теплоизоляцию.

Вычисления как поставить маяки для стяжки начинают с определения места нахождения первого из них.

Это можно сделать при помощи несложных расчетов:

1. Например, между крайними из линий промежуток составляет 655 сантиметров. При этом они должны отступать от стен 40 -70 сантиметров. Если длина правила равна 150 сантиметров, с учетом необходимости соблюдать 15-сантиметровый запас с каждой из сторон, направляющие нужно монтировать на расстоянии около 100 сантиметров друг от друга.
2. В данном случае промежуток между крайними маяками будет равен 385 сантиметров согласно следующему расчету – 65- (135х2)= 385.
3. С учетом расстояния, допустимого между направляющими, которое равно примерно 120 сантиметрам, получается 385:120=3,2. Исходя, из произведенных вычислений, ясно, что помимо двух крайних маячков, потребуется еще 2, которые фиксируют с таким расстоянием – (655-70):5 =117 сантиметров. При этом, 70 – это промежуток между стенками и крайними маячками, а 5 – количество промежутков между маяками.

Выставление направляющих маяков для стяжки пола происходит только после подготовки старой конструкции пола, обустройства основания и проведения необходимых расчетов.

Если поверхность пола, представляет собой голую плиту перекрытия или старую стяжку, без отсутствия серьезные повреждений, сильных выбоин и раковин на поверхности, глубоких трещин и сколов, то приступают к этапам расчета и разметки. При наличии достаточно ощутимых повреждений, производят ремонт основания с использованием строительных смесей и растворов.

При повреждениях старой стяжки, ее вздутии и других сопутствующих проблем, рекомендуется выполнить ее полный демонтаж. Ремонта и реставрация такой поверхности не восстановит былую прочность пола и не обеспечит новому бетонному слою всех прочностных качеств. Для демонтажа используют перфоратор, отбойный молоток, кувалду, молоток и зубило.

Общая схема нахождения нулевого уровня и проведение сопутствующей разметки

Определение “нулевого уровня” выполняется в несколько этапов:

1. Для измерений потребуется подготовить карандаш, рулетку, строительный уровень и капроновый шнур.
2. От поверхности пола отступают вверх 1-1,5 метра и переносят точку на плоскость стены. Измерить расстояние можно от любой точки на поверхности, но рекомендуется за точку отсчета брать наиболее высокое место.
3. С использованием строительного уровня, от полученной точки, прочерчивается горизонтальная линия по периметру всего помещения.
4. От полученной линии, измеряются и записываются расстояния до поверхности основания. Из полученных значений, выбирается только самая большая и маленькая величина.
5. Минимальное измеренное расстояние, будет являться самой высокой точкой на поверхности и наоборот. От самой высокой точки, отступают вверх 3-5 см и прочерчивают горизонтальную линию.

Предлагаем ознакомиться Заливка фундамента под баню своими руками

В итоге, полученная высота, будет являться высотой будущей стяжки и на нее стоит ориентироваться при выставлении маяков.

При обнаружении достаточных возвышений и наплывов, выполняется корректировка уровня высоты будущего слоя. Для достаточно небольших наплывов, рекомендуется выполнять их полный демонтаж с использованием перфоратора.

Общая схема иллюстрирующая расчеты количества направляющих, где А – стены помещения, В – направляющие

Для расчета общего количества маяков можно воспользоваться простыми арифметическими формулами. Приведем в качестве примера, расчет количества для следующих исходных данных: длина помещения – 6,5 м, длина правила – 1,5 м.

Ход вычислений с учетом наших данных и основных правил установки, будет выглядеть так:

• 6,50 – (1,3 * 2) = 3,9, где 1,3 – это длина правила, с учетом того, что при выравнивании пола от стены, правило перекрывает соседний ряд на 20 см;
• 3,9/1,3 = 3, где 3 – это количество маяков после установки направляющих от стен на 0,3 м;
• (6,5 – 0,6)/5 = 1,18, где 1,18 – это расстояние между параллельными маяками, после установки первых направляющих на расстоянии 0,3 м от стен.

Как правильно выставить, установить и зафиксировать

Основание должно соответствовать техническим показателям прочности

Прежде чем определиться с тем, как правильно выставить маяки для стяжки пола, следует выполнить полный комплекс подготовительных мероприятий, расчетных работ, подготовки оборудования и материалов.

В качестве инструмента и материалов, для установки направляющих потребуется следующее:

• Перфоратор и дрель;
• Рулетка и уровень;
• П-образный профиль 60×27 мм;
• Шнур, дюбеля и саморезы.

При небольшой толщине бетонной смеси, профиль 60×27 мм можно заменить на 28×27 мм или использовать штукатурный Т-образный аналог размером 22×20 мм. При использовании бруса, лучше применять материал с сечение 50 или 60 мм.

Маяки для стяжки пола — основные этапы установки и заливка смеси

Последовательность при установке маяков для жидкой бетонной стяжки будет выглядеть следующим образом:

1. Начальная точка монтажа – самая высокая точка на поверхности пола. В данной области, при помощи перфоратора или дрели, просверливаем углубление под дюбель. На другом конце помещения, выполняется точное такое же углубление. В полученные отверстия вставляется и забивается пластиковый дюбель;
2. Проводим необходимые расчеты, согласно длине комнаты и с соблюдением основных правил. По полученным данным, на поверхности пола производится схематичная разметка, с использованием уровня и карандаша;
3. В начале и конце каждой линии, сверлится отверстие, и забиваются дюбеля, как было проделано в п.1.;
4. Производится разметка под саморезы, по центру П-образного профиля. Для этого используется карандаш и рулетка. После разметки, саморез закручивается в профиль на полную длину;
5. Профиль с саморезами устанавливается в забитые дюбеля и слегка фиксируется при помощи дрели. Далее, в начале и конце помещения, по линии “нулевого уровня” натягивается шнур или проволока;
6. Выполняется регулировка по натянутому шнуру. Для проверки, желательно использовать строительный уровень. После повторяют проделанные операции для оставшихся направляющих;
7. Осуществляют подготовку цементного или бетонного раствора с добавление алебастра. Далее подкладывают под профиль необходимое количество смеси, чтобы его можно было свободно вдавить в раствор, сохранив при этом необходимый уровень по верхней грани;
8. После фиксирования всех параллельных направляющих, выполняют финальную проверку согласно уровню. Снимают натянутые шнуры, дожидаются высыхания цементного раствора.

Для фиксирования рекомендуется использовать именно смесь цемента, песка и алебастра. Время высыхания обычно смеси достаточно велико, а добавление алебастра поможет его сократить до минимума.

При выставлении направляющих для других типов стяжки, можно использовать аналогичный способ. Этапы с подготовкой и закручивание саморезов, можно вообще опустить и ориентироваться на натянутый шнур. Но такой подход, требует опыт выставления маяков и не рекомендуется использовать новичкам.

Маяки из раствора

Еще один вид точечных ориентиров, которые изготавливаются самостоятельно. Считается подходящим для заливки на деревянной поверхности, так как не повредит слой изоляции

Но необходима осторожность, чтобы выставленный маяк не сбить с незастывшей смеси

Для ориентиров берется раствор, который используется для выравнивающего слоя. Для наливных полов можно к маячкам добавлять алебастр.

Ориентиры из цемента

На такой горке раствора не сложно выставить маячек. Но чтобы выполнить все по правилам, надо:

• разметить линии на поверхности, чтобы по ним выставить горки из цементной смеси на расстоянии в 50см;
• замешать раствор для заливки;
• сформировать горки одинакового размера немного выше запланированного уровня основы;
• на свежий раствор положить правило и придавить так, чтобы они были по уровню запланированной заливки;
• лишнюю смесь убрать;
• примерно через сутки горки должны застыть, их покрыть грунтовкой и начинать заливку.

Достоинство и недостатки струнных маяков.

Какой недостаток?

• Чтобы установить маяки на одной стене, необходимо 4 натяжных швеллера и две струны определенной длины. Этим набором можно воспользоваться на следующий день и на противоположной стене. Чтобы выставить одновременно маяки в трех комнатах (одна квартира), нужно 6 наборов с 4 креплениями и двумя струнами. На следующем объекте этот набор подойдет не полностью. Необходимо иметь дополнительно два ключа, кусачки. Весь набор необходимо хранить, перевозить, следить за работоспособностью резьбы.
• При значительных перепадах на стене, под конструкцию нужно устанавливать подкладки, а обмазку струн производить в два этапа. На большом слое гипс садится и тянет за собой маяк.
• В районе установки маяков образуется мертвая зона – место которое можно штукатурить на второй день и после снятия крепления.

Меньше недостатков у последнего варианта крепления:

Струнный маяк по роликам.

Чем хороши?

• Маяк можно считать многоразовым.
• По узкой полоске металла легко скользит правило, а после снятия струны, остается узкая выемка.
• На больших площадях этот метод позволяет получить хорошую плоскость, без искажений.

Поэтому, они имеют преимущества на таких объектах, как подпорные стенки, бассейны, общественные здания с высокими потолками и значительными площадями.

Но это было актуально 10 лет назад, когда построитель плоскостей был космической технологией. Сейчас, с помощью такого прибора можно обозначить маячными точками любую плоскость. Качество и скорость будут те же, как и по струнам.

Рискну присоединиться к мнению ниже:

Так, какой же способ лучше? Мальчики (видео ниже) пытались понять какой из способов установки маяков лучший. Но, наверное, так и не решили:

Так какой же лучше и быстрее?

• Быстрее тот, к которому привык. Который чаще практикуешь. Разница по времени между всеми технологиями зависит от качества приобретенных навыков. От умения избавляться лишних движений.
• Лучше тот, который не требует иметь дополнительные инструменты и приспособления.
• Предпочтительнее тот, который позволяет контролировать качество на нескольких этапах. Когда возможно исправить неточности, допущенные раньше.

Общие этапы мы себе прекрасно представляем:

Казалось бы, вопрос предельно ясен, осталось только приступить и сделать. Но вот теперь мы подошли-таки к самому главному: основание практически у всех полов требует выравнивания. Не стоит на сто процентов рассчитывать, что мы обойдемся простыми удалениями погрешностей. Для того чтобы поверхность, на которую будет укладываться напольное покрытие, стала идеально горизонтальной, нам понадобится стяжка. Каким должно быть соотношение цемента и песка для стяжки пола мы уже обсуждали однажды, советую ознакомиться.

Можете, конечно, сказать: подумаешь, стяжка, сделаем без проблем. Абсолютно с вами соглашусь. Без проблем – это лучше всего. Поэтому, чтобы никакие трудности нас не смутили, мы и обратимся за помощью к маякам.

Весь вопрос с цементной стяжкой заключается, по сути, в том, как ее разровнять. Она ведь сама должна быть одинаковой толщины, чтобы вернуть горизонтальность перекосившейся поверхности. Для контроля в этом моменте маяки будут очень кстати. Не случайно их назвали в честь дальних морских родственников: они служат тем ориентиром высоты (уровня), от которого стяжку и следует заливать. Маяки бывают разные по виду, материалу и способу выставления. Думаю, логичнее всего «пробежаться» по самым распространенным вариантам, чтобы не утомлять никого историческим экскурсом.

Тонкости установки

При установке маяков крайне важно правильно:

1. Отбить нулевой уровень.
2. Установить направляющие рейки на оптимальном расстоянии.

Нулевой уровень

Установка маяков для стяжки пола начинается с отбивки нулевого уровня. Качественная стяжка не должна иметь толщину меньше 3 см. От этого значения и отталкиваются при установке нулевого уровня. Для некоторых видов стяжки за минимум принят слой в 5 см. Такие требования выдвигаются, например, к сухой стяжке.

Разметка уровня пола с помощью лазерного нивелира

Установка нулевого уровня выполняется следующим образом:

1. На стене делается отметка на определенной высоте, например 5 м.
2. Сверяясь по уровню-линейке, лазерному нивелиру или гидроуровню прочерчивается на выбранной высоте линия на стене по всему периметру комнаты. Проще всего выполнить эту работу с помощью лазерного уровня.
3. От линии на стене измеряют расстояние до пола и записывают в проект. Место с самым маленьким расстоянием отмечается как самая высокая точка пола.
4. От самой высокой точки откладывается 3 см вверх (с учетом минимальной толщины стяжки). По периметру стены проводится вторая горизонтальная линия, которая и является нулевым базовым уровнем.

Для уточнения разметки необходимо сделать контрольные замеры уровня пола в центре комнаты, так как иногда высота пола там несколько выше, чем у стен. Для такой проверки по нулевой линии натягивается шнур, а затем шнур протягивается по диагонали комнаты.

Если выявлено, что полы в центре действительно выше, чем около стены, то нулевую линию смещают на нужное расстояние вверх.

Выбор оптимального расстояния между маяками

Маяки, как правило, устанавливают вдоль комнаты и в этом же направлении производят заливку или засыпку стяжки. Первый маяк устанавливают на расстоянии не более 30 см от стены.

Следует учесть! При установке первого маяка на расстоянии более 300 мм от стены, вдоль нее могут появляться провалы поверхности пола.

Маяки располагают равномерно друг от друга, учитывая длину правила, которым предстоит выравнивать стяжку. Для удобства расстояние между маяками делают на 25-30 см меньше длины правила. Если же предстоит засыпать сухую стяжку, то по технологии на каждые 3 метра ширины комнаты устанавливают около семи направляющих реек.

Этапы проведения подготовительных работ

Выравнивание чернового основания предполагает отсутствие любого напольного покрытия. После проведения демонтажных работ вскрываются разного рода повреждения, поражения, перепады в плоскости и по уровню. Если сохранить подобные неисправности, то последующий выравнивающий слой ситуацию исправит лишь на какое-то короткое время. Поэтому подготовительный этап не ограничивается одним снятием отделочного материала и оставшегося мусора.

Подготовительный этап

Перед тем, как установить маяки для стяжки пола, нужно правильно оценить ситуацию относительно уровня и ровности основания по плоскости. Это возможно только после удаления всех отслаивающихся материалов и слабых участков. Последние нужно либо демонтировать, либо закрепить в случае с половой доской.

Все повреждённые участки необходимо подготовить к реставрации. К таковым относятся трещины на бетоне. Их нужно расшить, обеспылить, обработать грунтовочным составом. В завершение заполнить ремонтным составом. Для профилактики дальнейшего расширения бетона поперёк шва формируют углубления под армирующие стержни.

Армирование трещинИсточник www.ivd.ru

Лучшим вариантом будут заготовки с нанесённой резьбой. Чтобы не искать их в продаже, можно взять оцинкованные саморезы, от которых потом откусывают шляпки.

На деревянном полу расколы нужно просушить, подготовить максимально идентичную по природе и размеру щепку, вставить её в зазор. Для надёжной фиксации можно использовать столярный клей либо ПВА строительный/универсальный.

Жировые и масляные пятна необходимо устранить спиртосодержащими растворителями либо специальными строительными обезжиривателями. Выступающие участки шлифуют крупнозернистым абразивом. Если выделяется железная арматура, то рекомендуется после устранения ржавчины нанести на металл антикоррозионный состав.

Нередко вне зависимости от природы чернового пола после снятия финишной отделки выявляются очаги биологического поражения. Перед тем, как установить маяки на пол для стяжки, подобное «заболевание» подлежит обязательному «вылечиванию». Здесь нужно использовать две типа средств: уничтожители, защиту. Некоторые производители предлагают приобретать сразу оба средства, чтобы не искать их по отдельности.

Средства в удобной тареИсточник stroyleto.ru

Первые наносят на поражённый участок, выдерживают рекомендуемое изготовителем время, проводят механическую очистку основания. При необходимости процедуру повторяют. В завершение проводят профилактическую обработку увеличенного по площади места защитными антисептическими составами.

Далее черновое основание полностью покрывают грунтовкой с целью укрепления, обеспыливания поверхности и снижения впитывающей способности пола в случае необходимости. После высыхания обработки устраивается гидроизоляция. Под сухую стяжку достаточно технической плёнки толщиной 150-200 микрон.

Во влажном помещении при любом выравнивании наносится слой гидробарьера обмазочного типа. Дополнительно под раствор можно уложить полиэтилен с заходом на стены высотой, равной толщине стяжке. Швы между полотнами образованы нахлёстом на 20 см, их обязательно герметизируют путём проклеивания сантехническим скотчем или универсальным двухсторонним (самый надёжный – на битумной основе). По периметру прокладывают демпферную ленту.

Готовое основание под выравниваниеИсточник vbud.in.ua

Нулевой уровень

Перед тем, как выставить маяки для стяжки тёплого пола, кроме подготовки основания нужно выставить горизонтальный ориентир. Под нулевой точкой подразумевается наивысший участок пола относительно уровня. Для её определения проще воспользоваться лазерным, можно гидравлическим. За отсчётную единицу обычно берут 1 метр. Сначала его отмеряют по всему периметру, отражая результаты на стенах. По самой высокой метке выставляют сплошную линию. По ней отслеживают наличие выступов по всему полу. Если их нет, то снизу наносят окончательный ориентир.

Здесь кроме рельефности чернового основания необходимо учесть высоту выравнивающего состава. Например, сухая стяжка из керамзита может составлять 40 см, а цементный раствор всего 3 см. То есть окончательный результат под установку маяков будет выше ориентира на высоту ровнителя.

Определение ровности лазерным уровнемИсточник interpol16.ru

Как сделать маяки для стяжки пола, формируемого полусухим и мокрым методом?

Технология формирования мокрых стяжек, а также полусухих основ, позволяет использовать различные виды направляющих. Остановимся на этом более детально.

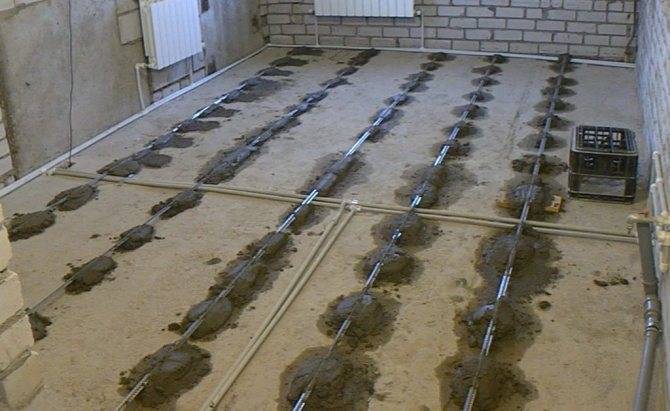

Монтаж профиля на цементный раствор

Не всегда имеется возможность приобрести покупные маяки. В этом случае строители используют имеющиеся металлические трубы, а также профили, сделанные из гипсокартона. Их несложно установить. Как выставить маяки для стяжки, используя подручные материалы? Придерживайтесь следующего алгоритма:

• Выполните разметку и отметьте места расположения профилей.
• Подготовьте раствор цемента, уложите его горками по разметке.
• Установите трубчатые или гипсокартонные маяки на цементный раствор.

Монтаж профиля на цементный раствор

Крепление направляющих на саморезах

Применение саморезов для фиксации направляющих позволяет ускорить монтаж. Устанавливайте профили на винтовой крепеж, соблюдая последовательность операций:

• Отметьте координаты расположения металлопрофилей.
• Ввинтите на необходимую высоту саморезы вдоль разметки с равным шагом.
• Уложите маяки на саморезы, подставив подкладки под направляющие.

Саморезы позволяют также зафиксировать к основе деревянные бруски, упрощающие дальнейшую установку направляющих

Важно выдерживать уровень, когда ставим маячок. Как маяки для стяжки установим, такой результат и получим при заливке пола

Комбинированный метод фиксации направляющих

Совместное использование раствора цемента и саморезов позволяет осуществить установку направляющих комбинированным методом. Выполняйте монтаж, соблюдая следующий порядок операций:

• Выполните отверстия в основе, забейте в каналы дюбеля с интервалом 1 м.
• Ввинтите в дюбелях винтовые метизы, обеспечив требуемый уровень.
• Натяните шнур между крайними саморезами.
• Уложите между ввинченными саморезами цементный раствор на требуемую высоту.
• Положите профиль на раствор, чтобы он касался шляпок саморезов.

Крепление направляющих на саморезах для стяжки пола Спланировать поверхность уложенного раствора до требуемой высоты поможет правило или строительная рейка.

Применение раствора в качестве маяков

Поверхность, сформированная застывшим раствором цемента, выполняет функцию направляющих для стяжки по полусухой и мокрой технологии.

Порядок установки таких направляющих:

• Отметьте на основании зоны расположения маяков.
• Установите по два шурупа с крайних сторон, натяните между ними проволоку.
• Подготовьте цементный раствор, уложите его горками вдоль разметки.
• Сформируйте необходимую высоту основы, перемещая правило вдоль натянутой проволоки.

Полученная площадка после застывания раствора сможет использоваться в качестве направляющих. Процесс твердения займет не более двух суток, после чего следует приступать к дальнейшим работам.

Применение раствора в качестве маяков для пола

Направляющие для полусухого основания

В качестве направляющих для полусухой основы удобно использовать раствор цемента. Подготовка направляющих не представляет сложности:

• Выложите горками раствор цемента в угловых зонах помещения.
• Разровняйте цементные холмики, сформировав горизонтальную площадку.
• Дождитесь высыхания, и заполните пространство между направляющими составом.
• Спланируйте полусухую стяжку согласно уровню направляющих.

Формируя цементные маяки для стяжки, учитывайте длину используемого правила.

Направляющие для обустройства плавающей стяжки

При выполнении плавающей стяжки песчано-цементная смесь укладывается на пенопластовую основу, что позволяет повысить теплоизоляционные характеристики основания. Роль направляющих выполняют завинченные в пол шурупы. Спустя 24 часа после заливки состава, выполните следующие работы:

• Демонтируйте завинченные ориентиры.
• Заполните отверстия от шурупов составом.

Независимо от вида используемых направляющих, через сутки после выполнения работ следует демонтировать ориентиры, а полости затереть.

Независимо от вида используемых направляющих, через сутки их нужно удадить

Советы профессионалов

Есть несколько советов, которые помогут намного ускорить процесс установки маяков.

1. Вначале рекомендуется смонтировать два крайние маяки и натянуть между ними веревки. Потом по этим веревкам выставлять все оставшиеся. За счет такой технологии нет надобности проверять положение каждого маяка по отдельности и непродуктивно терять время.
2. Если маяки делаются сплошными из цементно-песчаного раствора без использования металлических профилей, то выравнивать поверхность лучше длинным пузырчатым уровнем. Он позволяет одновременно контролировать горизонтальность и выдавливать канавку, по которой скользит правило.
