Виды ленточного фундамента: все разновидности по типу конструкции, используемым материалам, глубине залегания

Как залить основание

Чтобы сделать фундамент для деревянного, кирпичного или блочного двухэтажного дома, Вам нужно будет разметить участок. На отмеченной площади не должно быть коммуникаций, т. к. при рытье траншей можно повредить трубы. Выкапываются ямы подобранного размера, после у них уплотняются стенки. Далее, понадобится пошаговое руководство:

Независимо от того, какой тип фундамента был выбран, перед тем, как залить его, нужно установить под двухэтажный дом песчано-щебневую подушку. Соедините в равных частях песок и щебень мелкой фракции и засыпьте дно. Утрамбуйте слой, его высота должна составлять не менее трети размера ямы;
После начинайте установку арматур. С монолитным основанием удобнее всего работать шахматкой. Соедините в шахматном порядке арматуру и установить по всей площади основания равномерно

Для ленточного подойдут связки из проволоки; Фото — армирование монолитного фундамента

Для жилого двухэтажного здания очень важно залить опорную систему за один раз. Разделяя работу на этапы, Вы ослабляете общую несущую способность из-за неравномерного застывания раствора;
После накройте строительную площадку пленкой до застывания.

Не забывайте, что в зависимости от того, какой материал будет использоваться для фундамента, его может понадобиться изолировать от влаги. Все виды пенных блоков, плиты газобетона перед установкой нужно будет покрыть специальной пленкой со всех сторон

Для этого установите пленку на песчаную подушку и на неё осторожно монтируйте строительные материалы

Виды ленточного фундамента и их применение

Ленточный фундамент делится на 3 вида:

незаглубленный;
мелкозаглубленный;
заглубленный.

При выборе типа фундамента основываются на следующих показателях: уровень грунтовых вод, глубина промерзания грунта, нагрузка от строящегося здания и высота цоколя.

Незаглубленный ленточный фундамент используется при возведении легких каркасных построек, таких как терраса, веранда, может стать основанием для забора. Такой тип основания принято использовать, когда уровень грунтовых вод слишком высок.

Особенность незаглубленной конструкции в том, что ее возводят только монолитным способом, так как при сборке из блоков высокая вероятность разрушения при малейших подвижках грунта. Разделяют на два вида:

железобетонный пояс (высота меньше его ширины);
железобетонное ребро (высота больше ширины). Такое основание более устойчиво, чем пояс, поскольку может выдержать большие изгибающие нагрузки.

Мелкозаглубленный ленточный фундамент закладывается на глубину не более 70 см. Заглубление такого вида конструкции не превышает глубину промерзания грунта, поэтому его необходимо утеплять, заменив слой почвы под ним на слой песка. Мелкозаглубленный фундамент используют при строительстве небольших каркасных, деревянных, кирпичных или монолитных домов. Такой вид фундамента может быть монолитным или сборным.

Заглубленный ленточный фундамент является самым надежным основанием для домов из кирпича, монолитных многоэтажных домов. Глубина заложения в этом случае от 1 м, зависит от уровня грунтовых вод, глубины промерзания грунта, если планируется подвал, то от высоты помещения подвала.

Мелкозаглубленный и заглубленный тип основания бывает 2-х видов:

прямоугольного сечения;
т-образного сечения.

Второй вариант в разрезе выглядит как перевернутая буква «т», внизу кладется железобетонный пояс, а на него ставится ребро. Такая конструкция влечет большие затраты и более трудоемка, но имеет большую несущую способность. Подходит для массивных многоэтажных зданий.

Виды ленточных фундаментов и их использование

При строительстве ленточного фундамента могут использоваться несколько видов материалов, соответственно меняется название, есть отличия и в технологии. Что остается неизменным: рытье котлована и подготовка основания. Остальные этапы могут меняться. Коротко типы можно описать так:

При использовании бетонного раствора и арматуры ленточный фундамент называют монолитным. Все работы происходят на строительной площадке. Сначала в вырытом котловане устанавливают опалубку — сборную конструкцию, которая придает форму бетонному раствору. Затем укладывают и связывают арматуру, после заливают бетонным раствором. При соблюдении технологии срок эксплуатации монолитного ленточного фундамента порядка 100-150 лет. Потому их имеет смысл использовать под сооружения из материалов, срок эксплуатации которых сопоставим с названным промежутком. Времени на все работы уходит много: на сборку опалубки, вязку арматуры, заливку и обработку раствора. Это все занимает недели.

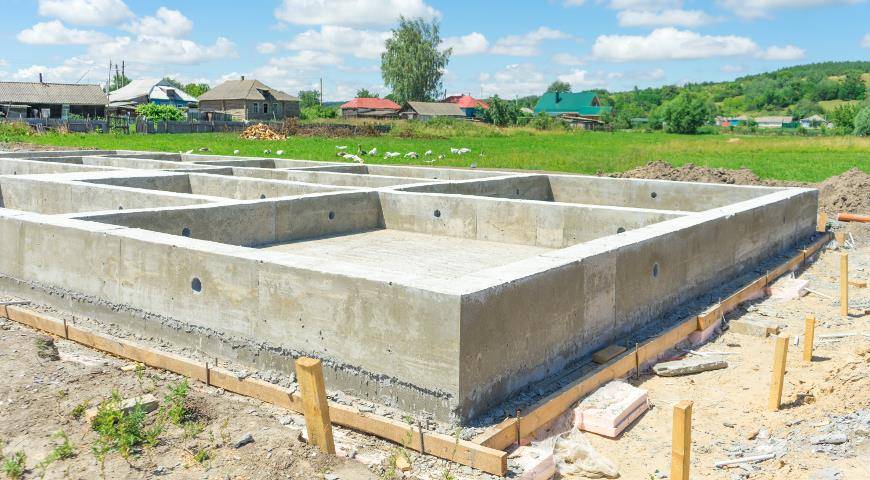

Если бетон заливается прямо на стройплощадке, получаем монолитный фундамент
Сборный бетонный ленточный фундамент. Он состоит из отливаемых на заводе железобетонных армированных блоков. Они есть двух типов. Трапециевидные (называют еще подушкой) укладываются вниз, на них в один или несколько рядов устанавливаются стеновые фундаментные блоки (ФБС). Между собой они связываются арматурой, промежутки заливаются раствором. Срок службы фундамента из ФБС — порядка 50-70 лет, что сопоставимо со сроком службы каркасных домов. Работы при таком варианте намного меньше (несколько дней), но в большинстве случаев требуется аренда подъемного оборудования — лебедки для небольших строений или крана для более серьезных проектов. При этом нужно помнить, что прочность сборного фундамента на 20-30% ниже, чем у монолитного, из-за чего их не применяют на пучнистых или просадочных грунтах.

Чтобы быстрее шло строительство, при низком уровне подземных вод ленту собирают из готовых бетонных блоков

Бутовый ленточный фундамент. Его строят из природного бутового камня. Иногда с использованием бетона, иногда без. При использовании бетона говорят о буто-бетонном фундаменте. Возведение требует большого опыта и высокой квалификации рабочих: камни должны быть уложены правильно, ведь они связываются только раствором. Использоваться такие фундаменты могут на стабильных непучнистых основаниях, в противном случае велика вероятность образования трещин или полного разрушения. Срок службы — как у сборных 50-70 лет.
Бутовые фундаменты требуют высокого мастерства: камень нужно укладывать так, чтобы дом потом не портескался
Кирпичный ленточный фундамент. Это частный вариант сборного фундамента. В этом случае чаще всего сначала заливают монолитную ленту с армопоясом по периметру фундамента, а сверху складывают стенку из кирпича. Иногда вместо кирпича используют строительные блоки. Стоит усесть, что и кирпич и строительные блоки гигрокоспичны и имеют не самый большой срок службы. По надежности — это самые проблемные и маложивущие фундаменты: срок их службы 30-50 лет, и это при правильном проектировании и исполнении.

Кирпичный фундамент сегодня не очень популярен: высокая трудоемкость и малый срок службы — вот основные причины

Чаще всего встречается монолитный ленточный фундамент. Хоть имеет он наибольшую трудоемкость, является единой конструкцией, которая способна перераспределять нагрузки. Потому часто используется на пучнистых грунтах. Если почвы сухие и надежные, можно ставить железобетонный сборный фундамент

Он часто имеет большую стоимость, но на возведение требуется меньше времени, что иногда тоже важно

Бутовые и бутобетонные фундаменты применяются в основном в регионах с достаточным количеством подходящего материала — в горных или близких к ним. Там, во-первых, основания для них идеальны, во-вторых, имеются и неплохие специалисты, способные грамотно выполнить работы. В равнинных районах доставка камня нерентабельна, да еще и мастера не найдешь.

Кирпичный фундамент в последнее время делают редко. Несмотря на общедоступность материала, он имеет далеко не самые лучшие характеристики и требует значительных затрат на организацию гидроизоляции, а также утепления. В результате стоимость его намного возрастает. При малом сроке эксплуатации это совершенно невыгодно даже на устойчивых грунтах.

Что это такое

Данный термин обозначает степень погружения подошвы основания в землю. Иными словами, глубина заложения фундамента – это расстояние от его нижней части до грунтовой поверхности. Минимальное значение параметра – 50 см. При закладке невысоких зданий промышленного назначения без кранового оборудования и серьезного динамического воздействия, жилья не выше двух этажей, вместо нижней части заглубленного ниже 70-сантиметровой отметки фундамента допускается использование гравийной, щебневой или средне/крупнопесчаной подушки. Над ней должна возвышаться хотя бы 50-сантиметрровая часть.

При заложении фундамента на глинистом, суглинистом, песчаном или супесчаном грунте, особенно при глубоком промерзании, следует позаботиться о его защите от поверхностных вод. Делается это путем обустройства отмостки по периметру здания и установки водоотводных лотков.

Под внутренними стенами в домах, где планируется отопление, нет необходимости при устройстве основания ориентироваться на то, как сильно промерзает земля, и как близко проходит слой грунтовых вод. Но минимальный размер все равно тот же — 50 см. Если такие фундаменты возвышаются над основаниями внешних стен, то следует позаботиться об их защите от промерзания.

Расчет ленточного фундамента для частного дома

Глубина заложения. Подошву заглубленного ленточного фундамента чаще всего располагают на глубине околов 200 мм ниже промерзания грунта; при наличии подвала нижний край стен должен находиться на 200-300 мм ниже уровня подвала.

Что касается мелкозаглубленных ленточных фундаментов, то минимальная глубина их заложения варьирует в зависимости от нормативной глубины промерзания грунта.

Для Московской области оптимальной глубиной для мелкозаглубленного фундамента будет предел 0,75 — 1 м.

Высоту надземной части фундамента рекомендуют принимать равной его ширине, умноженной на 4. Нежелательно, чтобы надземная часть была по высоте больше подземной.

Ширина ленты фундамента – важнейшая характеристика, требующая инженерного расчета и зависящая от несущей способности грунта. За счет ширины фундамента регулируется распределение удельной нагрузки здания на грунт. По нормативам она должна составлять не более 70% от несущей способности (расчетного сопротивления) подлежащего грунта на единицу его площади.

Для расчета ширины определяется суммарная нагрузка (вес здания в килограммах), это значение делится на длину фундамента (в сантиметрах) и несущую способность грунта (в кг/см2). Ориентировочные значения расчетного сопротивления разных типов грунта можно узнать из СНиП 2.02.01-83 (СП 22.13330.2010) «Основания зданий и сооружений».

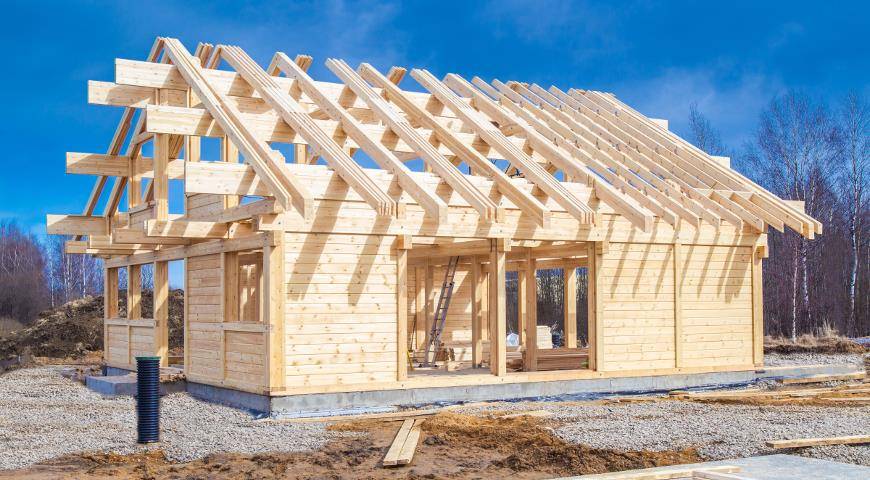

Дом на ленточном фундаменте

Общий вес здания складывается из веса всей постройки и ее обстановки плюс снеговая и ветровая нагрузка.

При подсчете «мертвого» веса здания суммируется вес следующих его элементов: наружных стен и внутренних перегородок вместе с отделкой и утеплителем, перекрытий со стяжкой (если она есть), теплоизоляцией и напольным покрытием, фронтонов, стропильной системы, кровельного пирога. Окна и двери обычно не учитываются. Понятно, что для такого расчета необходимо иметь уже готовый проект дома и расчет требуемого количества строительных и отделочных материалов.

Для определения веса обстановки дома можно воспользоваться расчетным значением полезной нагрузки на перекрытия жилого дома из СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия» – это 195 кг/м2. Данные по снеговой и ветровой нагрузке для каждого региона приведены в этом же документе, при этом в расчет фундамента закладывается 30% от значения ветровой нагрузки по СНиП.

Эти цифры суммируются и умножаются на коэффициент запаса прочности, равный 1,3.

Важно помнить, что фундамент по ширине не может быть меньше опирающейся на него стены.
На практике минимальная ширина фундамента одноэтажного дома с мансардой на грунтах с хорошей несущей способностью составляет около 30 см; для двухэтажного коттеджа минимальная допустимая ширина начинается с 50 см, а для просторного загородного дома высотой 2-3 этажа – с 65 см.

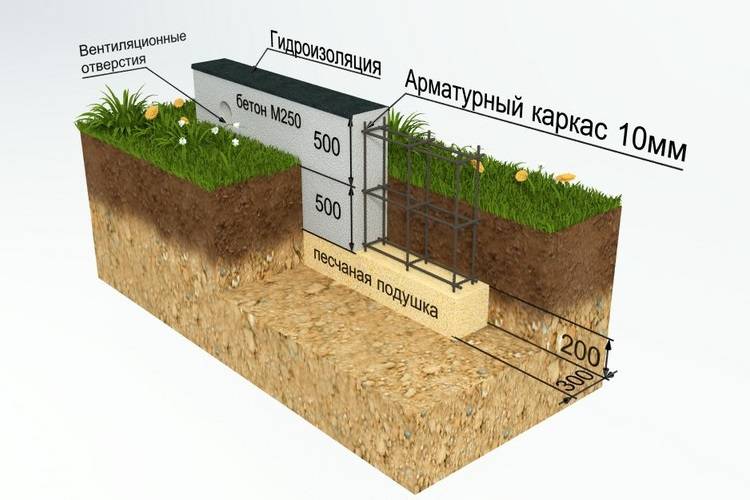

Ленточный фундамент

Какова должна быть глубина

Глубина заложения ленточного фундамента — один из самых важных параметров при его возведении. Циклические химические и физические процессы, происходящие в грунте достаточно сложны и агрессивны. В этой связи именно уровень опоры строение на грунт является определяющим. Оптимальным считается заглубление не менее 25 см ниже уровня промерзания.

Существуют специальные формулы расчета глубин фундамента, учитывающие множество коэффициентов для каждого региона. Более простым решением считается использование таблиц, где указаны статистические данные промерзания грунта той или иной местности. В качестве примера назовем некоторые данные из нее.

Так для таких городов, как Воркута, Салехард и Нижневартовск глубина промерзания грунта составляет — 240 см

Киров, Казань, Ульяновск — 170 см

Смоленск, Волгоград, Курск — 120 см

При строительстве дома в Ростове-на-Дону или Краснодаре следует ориентироваться на уровень 80-90 см

Ошибок лучше избегать

Желание построить дом своими руками с фундамента до финишного покрытия стен, не может не приветствоваться. Отсутствие строительного опыта и неточное соблюдение технологии могут привести к неприятным ситуациям во время эксплуатации здания.Ошибок можно избежать, если знать о них:

1. 1. Отказ от проведения геологической разведки.Выбран не тот тип фундамента.Неправильный расчет нагрузок.Экономия на материале для опалубки. Плохое качество монтажа щитов.Частичная вязка арматуры.Готовый фундамент оставлен под палящими лучами солнца без укрытия.Нарушение пропорциональности составляющих раствора.

Постарайтесь не допускать описанные выше ошибки и ваш фундамент будет прочным м надежным. Есть ли какие-то секреты получения качественного основания у вас? Поделитесь своим опытом работ с нашими читателями, оставляя к статье.

Заливка фундамента

Подготовка качественной бетонной смеси и заливка фундамента является важным этапом строительных работ загородного дома.

Песчаная подушка

Песчаная подушка является необходимым элементом при строительстве любого строения. Для ее формирования дно траншеи засыпают речным песком на высоту не менее 20 см. Каждый слой песка тщательно проливают водой и утрамбовывают.

Опалубка

Для армирования фундамента используется арматура и армирующие прутья различного диаметра. Вдоль траншеи лучше использовать более толстую арматуру. Соединить армирующие элементы можно с использованием мягкой проволоки.

Ход работ

Если закупить бетон на заводе, то не придется думать, как залить фундамент под загородный дом. Автомиксер равномерно смешает бетонную смесь до равномерной, пластичной консистенции и выгрузит готовый бетон сразу на подготовленную для фундамента площадку.

Автомиксер не просто привезет бетон на стройплощадку, а еще и сольет его непосредственно в опалубку фундаментаИсточник beton-house.com

Работы начинают с углов фундамента, стараясь плотно заполнить все пустоты. Бетон равномерно распределяется по всему периметру с помощью лопаты, лишний воздух и пузыри удаляются.

Готовый фундамент укутывают пленкой и периодически увлажняют поверхность. Это поможет предотвратить образование многочисленных трещин при усушке.

Мы рассмотрели все нюансы как правильно залить фундамент под дом. Из чего следует, что точное соблюдение всех технологических этапов работ и их качественное выполнение в полной мере обеспечит прочность и надежность дома в процессе эксплуатации и позволит избежать неисправимых ошибок, поэтому настоятельно рекомендуется доверить эту работу профессионалам.

Технология монтажа ленточного фундамента

Безусловно, правильно составить план будущего дома (его фото можно подсмотреть в Интренете) и выбрать наиболее подходящий фундамент с учётом результатов проведённого геологического анализа может только квалифицированный специалист. Но всё же если было решено возводить именно ленточный фундамент, предоставляем вашему вниманию алгоритм поэтапных действий, суть которых раскрыта ниже:

Подготовительные работы. Прежде всего, необходимо расчистить участок, предназначенный для работ, от всего лишнего, а также завезти все необходимые строительные материалы. Далее на поверхность земли наносится разметка всех осей потенциального дома. Все основные элементы и углы фундамента фиксируются традиционным способом при помощи кольев и шнура. Если участок достаточно ровный, то проблем во время измерений возникнуть не должно. Дабы углы были прямыми и равны 90 ̊, следует обзавестись строительным уровнем. Правильность полученных прямоугольников можно проверить путём замера их диагоналей, которые должны быть равны между собой;

Обустройство траншеи под фундамент. Земляные работы можно проводить как вручную, так и при помощи экскаватора. Если был выбран последний способ, то чтобы добиться ровности траншеи, поработать лопатой всё равно придётся. Об особенностях глубины и ширины траншеи мы уже говорили ранее, так как данный параметр является индивидуальным, точные рекомендации здесь давать не совсем уместно. На дно траншеи укладывается подушка из мелкого щебня и песка толщиной около 40−60 см, которую следует поливать водой и тщательно утрамбовывать слоями по 15 см. Поверх готовой подушки укладывается гидроизоляция (например, полиэтиленовая плёнка);

Монтаж опалубки. Опалубку можно соорудить как стандартным путём посредством деревянных досок, которая впоследствии снимается, а можно использовать несъемную опалубку из бетонных блоков, которую монтируют сухим способом без применения раствора

Очень важно соблюсти вертикальность стен опалубки, что проверяется при помощи отвеса. Как уже упоминалось ранее, надземная часть фундамента исполняет роль цоколя, поэтому опалубку выводят как минимум на 30−40 см выше поверхности земли

На этом этапе рекомендуется сразу предусмотреть отверстия под коммуникации;

Укладка арматуры. Из прутков и вязальной проволоки (толщина зависит от особенностей дома) делают каркас, который укладывают на всю высоту фундамента, для того, чтобы его верхняя и нижняя части были крепко связаны между собой. Такие параметры, как диаметр арматуры и шаг укладки также должен определяться в индивидуальном порядке для каждого строения в соответствующем проекте;

Заливка бетона. Бетонный раствор заливается в опалубку постепенно, а именно, слоями в 20 см. Каждый последующий слой подлежит утрамбовке бетонным вибратором или деревянными трамбовками. Дабы в фундаменте не было пустот и расслоений, наливать бетон с высоты более чем полтора метра следует при помощи переносных желобов или других приспособлений такого типа;

Гидроизоляция фундамента и засыпка его пазух. По истечении 10 суток со дня заливки бетонного раствора приступают к обработке битумной мастикой наружных стенок фундамента, поверх чего приклеивают гидроизоляционный материал, например, рубероид. По прошествии некоторого времени гидроизоляцию тщательно проверяют, а обнаруженные дефекты (отслаивание, щели и прочее) устраняют. Заключительной процедурой является засыпка образовавшихся пазух фундамента среднезернистым песком, который также подлежит тщательной трамбовке путём периодического полива водой
Засыпку проводят вручную, обращая особое внимание на сохранность гидроизоляционного слоя. В случае когда в проекте дома предусмотрено подвальное помещение, поверх гидроизоляции можно уложить слой утеплителя
Также следует обустроить дренажную систему кольцевого типа и только после этого засыпать пазухи. Бетон приобретает все свои прочностные характеристики по истечении 28 суток со дня заливки.

Резюме

Как видно, сооружение фундамента с мелким заглублением имеет свои плюсы и недостатки. Каждый из перечисленных видов конструкций можно изготовить самостоятельно, но заливка некоторых потребует дополнительной техники, т. к. должна быть осуществлена в короткие сроки, чтобы добиться монолитности. Это относится к плитному варианту фундамента.

Основные этапы строительства

Любая строительная работа начинается с грамотно составленного проекта и сметы. После закупки необходимых материалов переходят к возведению ленточного фундамента. Оно подразумевает выполнение шагов, подробно рассмотренных ниже.

Разметка территории, копка траншей.

При помощи теодолита (геодезический измерительный инструмент) участок разбивается на оси для будущего строения. Здесь, скорее всего, потребуется помощь геодезистов. По размеченным осям выкапывается траншея. Осуществить это можно двумя способами — вручную самостоятельно или путем найма строительной техники (экскаватора, например).

Устройство подушки.

Внутрь подготовленной траншеи насыпается смесь материалов, в результате чего образуется подушка под ленточный фундамент. Сначала выкопанная область наполняется песком, поверх него после утрамбовывания накладывается слой щебня или гравия (15-20 см толщиной). Поверх полученной подушки наливается 10 см раствора цемента, затем в строительстве наступает пауза (7-10 дней) до затвердевания смеси.

Укладка слоя арматуры.

Важно осуществлять это правильно. Во-первых, брать арматуру только с антикоррозионным покрытием

Во-вторых, помнить, что ключевое влияние на прочность фундамента оказывают верхний и нижний ряд. В-третьих, если возводится массивный дом или баня, лучше не связывать горизонтальные ряды с вертикальными проволочкой, а выполнить единый сварной каркас.

Самый нижний ряд можно водрузить на небольшие подставки, продающиеся в строительных магазинах. Верхний же фиксируется звездочками.

Монтаж опалубки.

После укладки армированного слоя в траншею сооружается опалубка. Она имеет разные внешние конфигурации, а материалом выступают фанера, шифер, древесина, пластик, металл. Когда опалубка ленточного фундамента готова, она усиливается по бокам досками (к примеру, дюймовыми) с целью усиления конструкции. Если после строительства основания здания материалы будут использоваться, можно сохранить их первозданный вид, перед заливкой покрыв пленкой (подойдет обычная парниковая, но лучше более толстая).

Бетонирование.

Долгожданный этап, заключающийся в заливке подготовленной бетонной смеси в траншею. После этого раствор многократно протыкается щупом с целью выпуска воздуха, а при первичном затвердевании простукивается деревянным молотком.

Чем более плотный и быстро твердеющий бетон использовался, тем раньше можно снять опалубку. Обычно это делается через 5-7 дней. После фундамент выдерживают около трех недель. Если все сделано верно, а этапы выполнены, по прошествии срока приступают к сооружению основной постройки.

Финишные работы.

После удаления опалубки стены фундамента ленточного типа обмазываются битумом (гидроизоляционный слой). Внутрь бетонного изделия засыпается крупнозернистый песок по всей площади.

Следование предписанной схеме позволит получить надежное основание для будущего жилого или административного здания. Проблемы возможны лишь в случаях:

игнорирование окружающих факторов (глубина залегания грунтовых вод, тип почвы);
экономия на материалах;
пренебрежение требованиями СНиПов, ГОСТов, а также плохое качество работ (несоблюдение температурных режимов застывания бетона, недостаточная глубина траншеи, неправильное устройство опалубки или ранее ее снятие).

Если требования соблюдались, а нужные сроки выдержаны, потребитель может быть уверен, что полученный ленточный фундамент прослужит не одно десятилетие без малейших намеков на необходимость ремонта.
