Внутренняя канализация в частном доме – устройство, монтаж, расчет

Принцип действия и расчет объема септика

Работа септика основана на отстаивании стоков и переливе осветленной воды в следующую камеру или дренажный колодец при наполнении емкости до определенного уровня.

Объем септика рассчитывается по нормам потребления воды, которые определяют 200 л на человека в сутки. Следовательно, для семьи из 3 человек объем стоков составит 600 л.

Для септика принимается трехсуточная норма объема стоков (это среднее время пребывания стоков в отстойнике). Таким образом, объем септика получаем 1800 л или 1,8 м3.

Это — расчетный объем. На практике всегда получается, что расход воды больше. Например, в доме гости. Или септик уже давно не очищался, скорость его действия снижена, из-за чего емкость перегружена. Поэтому расчетный объем следует увеличивать примерно в 2 раза, что позволит компенсировать непредвиденные нагрузки на устройство.

Монтаж септика

Заключительный этап обустройства канализации в частном доме включает монтаж септика. Для частного дома наиболее универсальной является накопительная модель канализации.

Последовательность этапов самостоятельной работы:

Выбрав место, следует выкопать яму, размеры которой предназначены для трех емкостей. Одна ёмкость выступает в качестве накопителя, две других являются отстойниками.
Дно и стены котлована укрепляют бетонным покрытием

Важно тщательно закрыть все места стыков, которые могут образоваться между покрытием для стен (бетонные кольца, резиновые покрышки, кирпичная кладка). Для этого используют цементный раствор или клей для плитки.
Обязательно обрабатывают все поверхности влагостойким составом, который позволит увеличить срок службы канализационного резервуара.

Проверив исправность канализационной системы, можно смело пользоваться данной линией коммуникации.

Схема прокладки внутренней канализации в доме

Прежде, чем приступить к монтажу системы, необходимо спроектировать ее на бумаге и рассчитать необходимое количество материалов. В идеальном случае схема разрабатывается на компьютере в специальной программе 3D моделирования с указанием точных размеров и всех элементов монтажа. На практике достаточно простого эскиза в аксонометрии. Абсолютно все учесть удается редко, зато недостающее легко докупить, а лишнее сдать в магазин.

На схеме указывают размещение всех сантехнических приборов, их расстояние от стояка, диаметр подводящих трубопроводов, метод соединения и крепежа. Затем на основании эскиза можно составить список необходимого и все это приобрести.

Разработку проекта начинают с размещения стояка, который располагается максимально близко к санузлам. Если туалета два, и они находятся рядом или друг над другом, проблем не возникает. При значительном удалении унитазов друг от друга потребуется отдельный стояк на каждый санузел.

Основная разводка планируется в санузлах, иными словами там, где находится большая часть сантехники. Туда же осуществляется подключение отвода из кухни от мойки и посудомоечной машины, если речь идет об одноэтажном доме или квартире. При составлении схемы следует обеспечить соблюдение следующих рекомендаций:

  1. Для того, чтобы максимально снизить риск образования засоров, следует максимально сократить количество поворотов трубопровода. Повороты 90º (на самом деле 87º) допускаются только для фановых линий и при подключении горизонтального трубопровода к стояку того же диаметра. При соединении горизонтальной трубы к вертикальному коллектору большего диаметра допускается применять отвод 45º меньшего диаметра. При переходе от вертикального стояка к горизонтальному трубопроводу можно применить два последовательно соединенных отвода 45º или три на 30º. Так же поступают во всех случаях, когда магистраль должна изменить направление под углом 90º.
  2. При прокладке канализационных трубопроводов на потолке или в горизонтальной плоскости все соединения выполняются только «косыми» отводами и тройниками, а острый угол фитинга должен быть направлен в сторону перемещения стоков.
  3. При наличии проблемных узлов перед ними надо запланировать ревизии. Доступ для прочистки обязательно предусматривают перед выходом слива из здания, желательно его обеспечить при переходе вертикального участка в горизонтальный. Ревизии необходимо также обустроить, если длина непрерывного участка трубопровода слишком велика во всех местах, где реально обеспечить доступ при эксплуатации.
  4. В подавляющем числе случаев в качестве стояка, а также для подключения унитаза и выхода канализации из здания используется трубопровод диаметром 110мм. Для подсоединения большинства прочих устройств подходят патрубки диаметром 50мм.
  5. Трубопровод длиной 3м должен иметь диаметр не менее 70мм, линия длиною 5м выбирается диаметром 110мм в обязательном порядке.
  6. К одной подводящей трубе допускается присоединение нескольких сантехнических приборов, при этом все они подключаются выше места подсоединения унитаза. Диаметр общего трубопровода должен быть не меньше, чем подводка любого из подключаемых к ней приборов.
  7. Не рекомендуется устанавливать унитаз дальше 1м от стояка, а все прочие приборы — не дальше 3м от стояка.
  8. В схеме отведения стоков следует предусмотреть вентиляцию канализации, о чем подробно рассказано в статье «Как правильно сделать своими руками вентиляцию канализации в частном доме». В случае частного дома лучшим вариантом вентиляции выступает фановая труба. Однако при размещении сантехнических приборов на значительном удалении от стояка в момент слива может происходить высасывание воды из затвора. В этом случае предусматривается отдельный вентиляционный клапан, который устанавливается выше входа сифона рассматриваемого прибора.
  9. В том случае, когда сантехнические приборы находятся ниже уровня канализации, либо слишком удалены от стояка, слив отходов под действием силы тяжести невозможен. Значит, придется предусмотреть установку канализационного насоса, с чем можно ознакомиться в статье «Принудительная канализация сололифт в частном доме или квартире, схема установки и подключения своими руками».

Ливневая канализация

Диаметр водостоков выбирают из расчёта максимального количества осадков

При этом обращают внимание на площадь покрытия крыши — чем она больше, тем больше диаметр труб. В противном случае возможно накопление жидкости в трубе с одновременным увеличением нагрузки, грозящей разрушению конструкций

Рисунок 9. Основные элементы ливнёвки.

Стояк ливнёвки обязательно крепят к стене хомутами

Неукоснительное соблюдение требований к строительству канализации в частном доме — обязательное условие её долгой надёжной работы, избавляющей хозяев от головной боли по обслуживанию на долгие годы.

Выбор и составление схемы

               Начинать создание автономной канализационной системы надо с определения ее конфигурации. В этом неоценимую помощь способна оказать заранее составленная схема. Где отображаются все точки установки сантехнических приборов, расстояния и уклоны, ось монтажа стояка и прочие нужные и важные особенности прокладки трубопроводов. При создании схемы надо учитывать специфику и требования к определенным участкам:

  • канализационные отводы от кухонной мойки, умывальника, ванны или душевой кабины должны состоять из труб диаметром 50 мм;
  • стояк канализации в частном доме, а также отвод от унитаза, присоединенный к нему, должны иметь диаметр 110 мм;
  • все элементы горизонтальной части системы должны располагаться с возрастанием диаметра в направлении стояка, но не наоборот;
  • оптимальный вариант — использование пластиковых труб;
  • канализационный стояк располагается только вертикально. Ревизионный люк в нем должен быть обязательно, в доступном и удобном для выполнения различных работ месте.

схема

Грамотно выполненная разводка канализации в частном
доме, схема или рабочий чертеж которых дают полную информацию обо всех
особенностях монтажа, обеспечит долговечную и безотказную работу системы.

Особенности септиков

Септики — это несколько резервуаров-камер, соединенных между собой переливными трубами. В каждой из камер происходит свой этап очистки. Его основа — брожение и разложение анаэробными бактериями (могут жить без кислорода), которые содержаться в отходах. Чем больше камер в септике, тем больше ступеней очистки, тем более чистой получается вода на выходе. Но более чем 50-60% без дополнительных мер по фильтрации удается получить очень редко.

Септики выпускаются из пластика, стекловолокна, бетона, очень редко — из нержавеющей стали. Камеры могут быть реализованы в одном корпусе, а могут быть раздельными. Для экономии средств часто строят септики своими руками. Чаще всего — сделают септик из бетонных колец, но строят и из кирпича или армированного бетона

Обратите внимание, что емкость должна быть абсолютно герметичной

При самостоятельном строительстве это очень важно

Основные свойства

Будем разбираться с особенностями работы септиков. Они такие:

  • На выходе из септика стоки очищены на 50-75%. Без дополнительной очистки сбрасывать их на рельеф, в водоемы или использовать для технических нужд (полива газона, мойки машины и т.п.) нельзя. Потому с выхода септика стоки подаются на поля/канавы фильтрации, в фильтрационные колодцы.
  • Кроме наличия стоков септику для работы ничего не требуется. Он энергонезависимы, их не требуется заселять бактериями. Они в достаточном количестве содержаться в отходах, которые поступают в резервуар. В септике они еще активно размножаются, так как тут создана для них оптимальная среда.
  • Бактерии, живущие в септике не нуждаются в ежедневной подкормке. Это идеальный вариант для временного проживания — для дач или загородных домов с «рваным» режимом активности. Они будут благополучно продолжать жизнедеятельность «без подкормки» в течение длительного времени.
  • При правильном расчете объема, септику не страшен увеличенный залповый сброс стоков. То есть, спуская воду и ванной, вы можете не переживать и спускать унитаз, пользоваться кранами и т.д.
  • Наличие большого количества дезинфицирующих и моющих средств не очень хорошо сказывается на бактериях. Так как объем камер велик, им сложно нанести ощутимый вред. При сбросе подобной активной химии часть бактерий погибнет, но большая часть останется. Так что разовые мощные поступления химии на качестве очистки не скажутся.

Основной недостаток данного способа очистки стоков из частного дома — необходимость доочистки. Необходимы еще средства на устройство дополнительных сооружений, но без них канализация для частного дома правильной не будет. Сбрасывать полуочищенные стоки на грунт нельзя. Они очень быстро попадут в воду и вернуться в ваш и соседские колодцы и скважины. Вам это радости и здоровья не принесет, а еще «благодарность» соседей вынести надо. Так что разбираемся, как доочищать стоки после септика.

Куда девать стоки

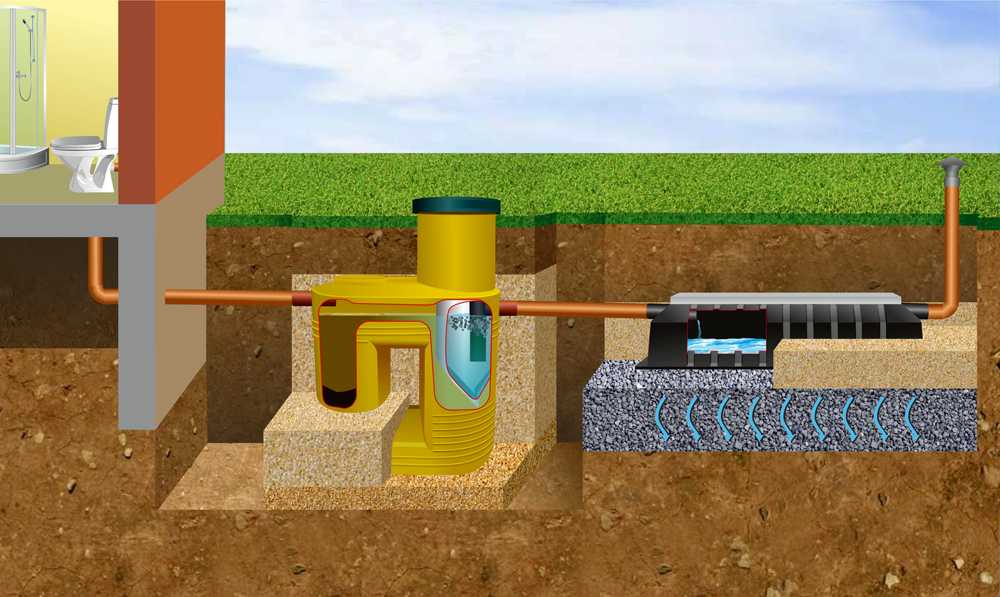

Обратите внимание на то, что в паре с септиком вы должны иметь устройство доочистки. В зависимости от грунтов это может быть фильтрационный колодец, фильтрующая канава или поле (подземное или насыпное)

Только в этом случае очистка может считаться полной

Какой из типов фильтрующих элементов делать — зависит от типа грунтов и уровня подземных вод

Только в этом случае очистка может считаться полной. Какой из типов фильтрующих элементов делать — зависит от типа грунтов и уровня подземных вод.

Накопительная емкость

Емкость для канализационных стоков Накопительная емкость представляет собой полностью герметичную емкость, в которой канализационные стоки никуда не уходят, а при заполнении емкости выкачиваются ассенизаторской машиной.

Поступившие в емкость канализационные стоки разделяются на три слоя:

  1. Первый слой — самый нижний, представляет собой твердые органические отходы, которые в результате жизнедеятельности анаэробных бактерий (бактерии, которые размножаются в бескислородной среде) превращаются в ил;
  2. Второй слой – представляет собой осветленную воду, которая образуется после оседания всех твердых частиц;
  3. Третий слой – жировой, представляет собой скопление жировых отходов и других частиц легче воды. Жировой слой образует воздухонепроницаемую корку, создавая для анаэробных бактерий благоприятную среду для размножения.

Как и в случае с выгребной ямой, стенки накопительной емкости могут быть выполнены из кирпича, монолитного железобетона, железобетонных колец или цельной пластиковой емкости

Особое внимание следует уделить герметизации стенок и дна, т.к. емкость может быть размещена ниже уровня грунтовых вод

А за загрязнение грунтовых вод и отравление окружающей среды человек может понести уголовную ответственность.

Канализационный колодец из кирпича (круглого сечения) Канализационный колодец (квадратного сечения)

Накопительная емкость из кирпича герметизируется следующим образом: внутренняя и внешняя поверхность кирпичной кладки штукатурится цементно-песчаным раствором в соотношении 1:1 или 1:2. При этом марка цемента должна быть не менее М400, а песок должен быть просеян. В некоторых случаях для повышения гидроизоляционных свойств в цементно-песчаный раствор добавляют жидкое стекло, хлорное железо, алюминат натрия или раствор церезита.

Гидроизоляция канализационного колодца из железобетонных колец

Герметизация накопительной емкости из железобетонных колец осуществляется следующим образом: места стыков расширяются перфоратором и замазываются цементно-песчаным раствором с добавлением жидкого стекла, как описывалось выше. Обработать стыки нужно, как снаружи, так и внутри колец. Затем наружная поверхность колец гидроизолируется рубероидом на битумной мастике. Это позволит избежать затопление емкости во время сильных ливней, когда уровень грунтовых вод достигает своего пикового уровня. Также следует гидроизолировать внутреннюю поверхность колец битумом или проникающими глубоко в структуру бетона гидроизоляционными составами.

Герметизация накопительной емкости из монолитного железобетона осуществляется также, как и герметизация емкости из ж/б колец: на наружную поверхность монолитного железобетона приклеивается рубероид на битумной мастике, а внутри стенки и дно обмазываются битумом, либо специальными гидроизоляционными составами.

Пластиковая емкость для сбора канализационных стоков

Цельная пластиковая емкость, изготовленная из стеклопластика или полиэтилена не нуждается в дополнительной герметизации. Стенки такой емкости абсолютно герметичны и не подвержены коррозии или гниению. Как правило пластиковые емкости используют для сбора канализационных стоков с последующей откачкой ассенизаторской машиной, либо в качестве очистного сооружения (септика), соединяя две емкости переливной трубой.

На многих интернет-ресурсах советуют производить наружную гидроизоляцию накопительных емкостей при помощи глины (глиняных замков). Но такой способ герметизации только усугубит ситуацию, т.к. зимой насыщенная водой глина значительно расширится в объеме, что создаст на стенки емкости избыточное давление, которое приведет к образованию трещин на стенках. Весной, когда глина растает и уменьшится в объеме произойдет обратный процесс, между глиной стенками емкости образуется свободное пространство, в которое будут попадать дождевые стоки, а это еще больше усугубит ситуацию зимой.

Дно накопительной емкости в случае, если стенки выполнены из монолитного железобетона или кирпича, выполняется из монолитного железобетона. Соотношение ингредиентов должно быть следующим: 1 часть цемента, 2 части песка, 1 часть щебня или гравия. Такой фундамент набирает необходимую прочность около 7 дней. А чтобы за 7 дней бетон не пересох и не растрескался после заливки его поливают водой и накрывают полиэтиленовой пленкой.

Если стенки накопительной емкости выполняются из железобетонных колец, то целесообразней сразу заказать на заводе железобетонное дно соответствующего диаметра.

Септик из бетонных колец

Одним из самых распространенных вариантов самодельных конструкций являются септики, выполненные из бетонных колец. Основное преимущество данного решения – такая канализация без откачки в частном доме очень проста в монтаже, которая обуславливается тем, что необходимость заливки бетонной формы отсутствует.

Монтировать подобные очистные сооружения своими руками нужно в такой последовательности:

  • Разметка участка, отведенного под септик;
  • Подготовка котлована требуемых размеров;
  • Монтаж бетонных колец;
  • Заливка дна котлована;
  • Подключение канализационного трубопровода и переливных отверстий;
  • Гидроизоляция и герметизация всех стыков;
  • Засыпка конструкции;
  • Монтаж верхнего перекрытия и крышки.

Поскольку для обустройства будут использоваться кольца, то и котлован должен иметь цилиндрическую форму. Количество котлованов определяется в зависимости от количества отсеков устройства. Обустраивая своими руками простой септик на даче, лучше выбрать схему с двумя камерами – в первой будет происходить отстаивание и переработка стоков, а вторая будет отводить воду через песчано-гравийный слой.

Углублять котлованы нужно лишь настолько, чтобы туда полностью поместились кольца с учетом высоты дна конструкции. Последний котлован не бетонируется – в нем дно используется в качестве фильтра. Для рытья проще всего воспользоваться экскаватором или аналогичной спецтехникой. Впрочем, чтобы сделать септик без откачки для частного дома, можно заняться рытьем самостоятельно – но нужно понимать, что трудозатраты в данном случае будут слишком велики.

Чтобы сделать своими руками септик на даче или в частном доме, нужно обязательно учесть особенности местного грунта:

  1. С плотными глинистыми грунтами вопрос о том, как сделать септик, решается предельно просто. В данном случае можно просто выкопать котлован, а потом погрузить в него кольца.
  2. Если выбранное место размещено на песчаном грунте, то придется устанавливать кольца, а потом постепенно выбрать грунт из их внутренней части. В результате данных манипуляций кольца будут постепенно опускаться в грунт.

После подготовки котлована и установки колец можно заняться заливкой дна септика. Стандартный состав – смесь из цемента, песка и воды в пропорции 2:2:1. Этот состав просто заливается на дно колец. Перед тем, как сделать септик на участке доступным для эксплуатации, стоит подождать, пока раствор полностью застынет – в таком случае прочность конструкции будет максимальной.

Зазоры между кольцами нужно обязательно промазать раствором внутри и снаружи. Для заделки лучше всего подходят сухие строительные смеси, предназначенные для использования в участках с высокой влажностью. Стыки после обработки нужно еще и промазать гидроизоляционными материалами, чтобы схема септика на даче своими руками была воплощена в жизнь предельно правильно.

Траншею, в которой будет расположена канализационная труба, нужно располагать с уклоном. Там, где собираемая своими руками канализация без откачки будет соединяться с трубой, проделывается отверстие требуемого диаметра. Переливные трубы располагаются таким же образом. Все точки контакта резервуара и труб замазываются раствором и обмазываются гидроизоляцией.

В последнем отсеке роль дна выполняет фильтр из песка и гравия. В самом низу находится песчаный слой, а над ним располагается гравийная засыпка (вместо гравия можно использовать щебень той же фракции). Суммарная толщина песчано-гравийного фильтра должна составлять около 30-40 см – в этом случае септики без откачки для дома работают корректно.

Собранные отсеки септика сверху накрываются бетонными плитами круглой формы. Такие крышки можно приобрести в комплекте с самим кольцами. После окончания монтажа котлован засыпается, грунт выравнивается, после чего собранный своими руками септик для дачи можно считать введенным в эксплуатацию (разумеется, если бетон на дне и швах конструкции уже застыл).

Этапы монтажа

Для внутренней канализации используются серые трубы

Монтировать домашнюю канализацию нужно с внутренней её части. Во всех комнатах, имеющих сантехническое оборудование (кухня, санузел, бассейн, сауна) монтируют трубы в сторону стояка. Разводку делают из туб диаметром 50 мм. К унитазу подключают трубу сечением 110 мм.

Все стыки, соединения обязательно обрабатывают герметиком. В местах выводов под бытовую моющую технику устанавливают заглушки.

Стояк подводят к фундаменту, в котором заранее пробито отверстие диаметром 130-160 мм. В него обязательно вставляют металлическую гильзу. Через неё выводят трубу коллектора наружу. Место вывода наружной трубы качественно утепляют, зазоры между гильзой и фундаментом бетонируют.

Внешняя канализация

Оранжевые трубы предназначены для внешней канализации

Первоначально придется выкапывать траншеи под коллектор. Их роют от самого выхода трубы из дома и вплоть до предполагаемого места расположения септика. Глубина копки зависит от уровня промерзания грунта в регионе, как правило, составляет не менее 70-90 см. Верхний край уложенной трубы должен находиться на этой отметке от поверхности грунта.

В ходе копки траншей соблюдают заданный СНиП уклон. Конечный приемник стоков должен располагаться ниже выхода канализационной трубы из дома. Далее работают так:

  • На дно траншей насыпают подушку из песка и хорошо трамбуют её.
  • На основу укладывают трубы, надежно соединяя их.
  • Полностью собранную систему проверяют на герметичность. Если протечек нет, вода из дома уходит свободно, можно проводить засыпку коллектора. Грунт при этом сильно не трамбуют. Он со временем усядется сам. При необходимости потом подсыпают еще земли сверху.

Устройство септика

На конечном этапе работ при монтаже частной канализации нужно построить самодельный септик. В качестве самого простого варианта можно использовать резервуар в виде пластиковой бочки. Некоторые строят приемник для нечистот из автомобильных покрышек, бетонных колец. С пластиком работать проще. Принцип монтажа двухкамерного септика выглядит так:

Под резервуары копают ямы в соответствии с параметрами бочек. При этом глубину и ширину котлована увеличивают на 30-40 см под основание и засыпку.
Дно ямы тщательно трамбуют. Насыпают песчаную подушку из увлажненного песка. Его хорошо уплотняют.
На песок под первой камерой ставят деревянную опалубку и наливают бетонный раствор толщиной 20-30 см.
Дно второго резервуара делают дренажным. На подушку из песка насыпают слой мелкого щебня, а сверху — битый кирпич или булыжник.
После высыхания раствора устанавливают оба резервуара рядом друг с другом

Важно, чтобы не было перекосов.
Обе камеры соединяют переливной трубой на уровне 40 см от дна бочек.
К первому приемнику в верхней его части подводят сливную/сточную трубу. Все стыки хорошо герметизируют.
Резервуары заполняют водой и только после этого производят их засыпку с тщательной трамбовкой грунта

Если бочки не заполнить водой, впоследствии в почве они могут лопнуть.
Верх камер септика накрывают люками.

Расчет наклона

Правильный угол наклона трубы обеспечивает беспрепятственный ход сточных вод по магистрали. По нормативам, нечистоты за секунду должны преодолевать расстояние в 70 см. Именно такая скорость исключает возникновение засоров и обеспечивает быстрый слив в канализацию.

Уклон канализационной магистрали зависит от диаметра труб:

  • при D=40–50мм уклон должен составлять 3 см на метр погонный;
  • при D=85–100 мм — 2 см на п. м.

Некоторые могут подумать, что чем круче угол наклона, тем эффективнее будет работать канализация, но это не так. Наклон труб не должен быть более 15 см на погонный метр. В противном случае хозяйственно-бытовые стоки начнут в процессе движения расслаиваться на фракции, и твердые субстанции будут откладываться на стенках трубопровода. В результате этого диаметр труб значительно сократится, что спровоцирует засоры. Единственным исключением служит вариант, где трубы не длиннее 1,5 м и напрямую подсоединены к сантехнике. В этом случае величина уклона не принципиальна.
