Водяной теплый пол, устройство и технология монтажа

Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

1. Монтаж коллектора. Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
2. Установка демпферной ленты. Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
3. Армирование. На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
4. Монтаж труб. Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.

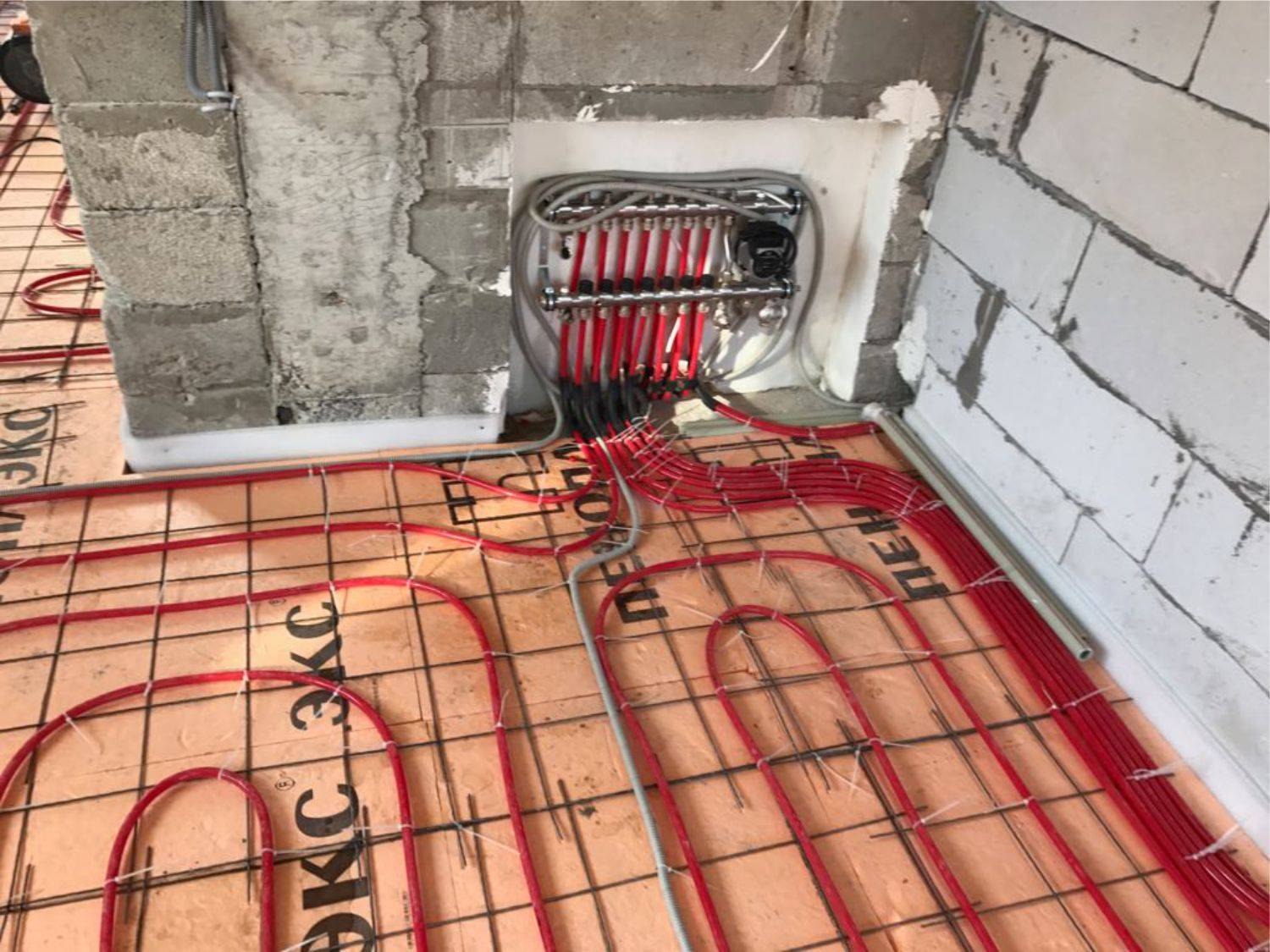

5. Подключение к коллектору. Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
6. Заливка стяжки. Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Подготовка к завершению монтажа

Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.

Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.

С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.

Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.

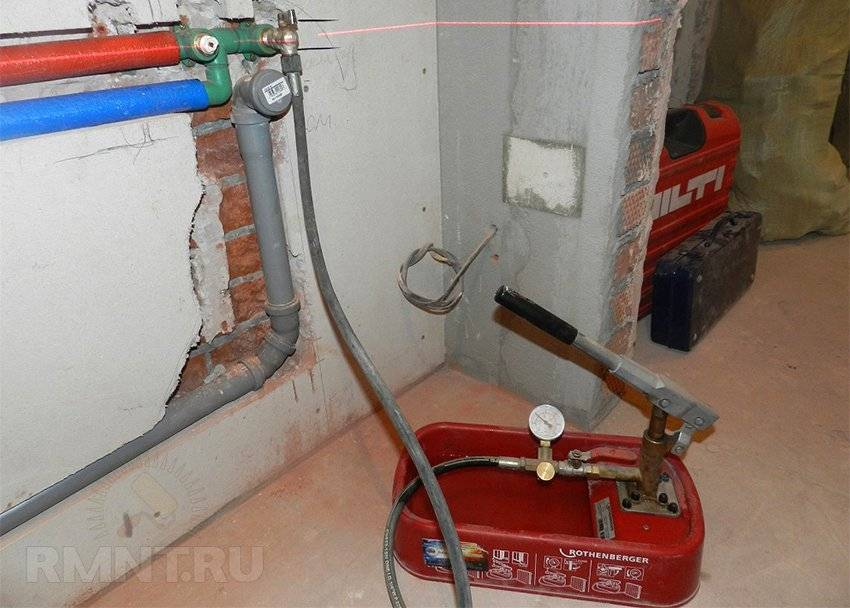

Опрессовка системы

Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.

В систему заливается вода и в течение 24 часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.

Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.

Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.

Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.

Испытание повышенным давлением

Довольно часто после промывки открываются небольшие течи на соединениях труб. Чтобы удостовериться в их отсутствии, систему испытывают высоким давлением. Обычно это 0,4-0,6 МПа. Для накачки несжимаемой жидкости в системе используют плунжерный насос.

Испытательное давление удерживают не менее 20 минут, за это время ведется осмотр соединений и сварных швов, скрытые трубопроводы проверяют на слух. Если за время испытаний давление не упало более чем на 0,01 МПа, система удовлетворяет нормам герметичности.

Гидравлические испытания проводят сразу после промывки при отключенном от системы дополнительном оборудовании.

Как выбрать и рассчитать трубы

Современные производители предлагают большое количество разновидностей труб, которые предназначаются для укладки в водяные системы отопления для полов. Все они производятся из разных материалов. Специалисты советуют при самостоятельной установке выбирать трубы из полиэтилена сшитого вида. С такими трубами можно будет применять надежные фитинги и крепления, которые без труда монтируются под бетон. Помимо этого, если пластиковые трубы заламываются, их можно с легкостью вернуть в нужную форму.

Выбирая трубы, учитывайте ряд важных критериев:

• известность производителя;
• марку;
• наличие сертификатов качества;
• коэффициент расширения под действием тепла;
• ценовую категорию;
• доступность фитингов и других комплектующих.

Схемы укладки теплого водяного пола

Чтобы рассчитать количество и размер требуемых материалов, учитывайте важное правило – между трубами необходим промежуток величиной в двадцать сантиметров. Таким образом, на каждый квадрат отапливаемой площади будет расходоваться 5 метров труб

Петлевая непрерывная линия должна быть не более 120 метров. Еще один важный момент – около стен и окна труба должна быть уложена с промежутком 15 сантиметров. А под мебельными предметами систему проводить не нужно.

Инфракрасный пленочный теплый пол

Он устраивается в 2 разных вариантах:

1. Высокотемпературном с биметаллическим нагревателем, когда система включает в себя 2 разнородных слоя. Они выполнены из различных сплавов меди и алюминия.
2. Углеродном, когда пленка состоит из слоев элементов, выполненных из меди, карбона и лавсана. Она выпускается в виде рулонов, которые нарезают на куски разных размеров.

Чаще всего укладывают пленочный теплый пол под ламинат, паркет, линолеум. Инфракрасный пленочный теплый пол имеет множество преимуществ, но у него есть и недостатки.

Инфракрасный пленочный теплый пол

К плюсам относятся:

• сравнительно быстрый и довольно простой монтаж;
• отсутствие стяжки;
• сохранность высоты помещения без изменений;
• высокая надежность;
• экономичность по сравнению с другими видами теплых полов;
• сохранение нормальной влажности воздуха в помещении;
• ионизация воздуха.

К минусам пленочного теплого пола относятся:

• Ограничения по виду и массе мебели. На него нельзя ставить много тяжелых предметов, поскольку под ними будет происходить сильный нагрев, от которого может портиться мебель, напольное покрытие и сама пленка. При этом будет происходить увеличения расхода электрической энергии.
• Необходимость в оставлении места, где находится датчик температуры, открытым, поскольку, в противном случае, он будет некорректно работать.
• Черновой пол под пленку должен быть чистым и ровным.

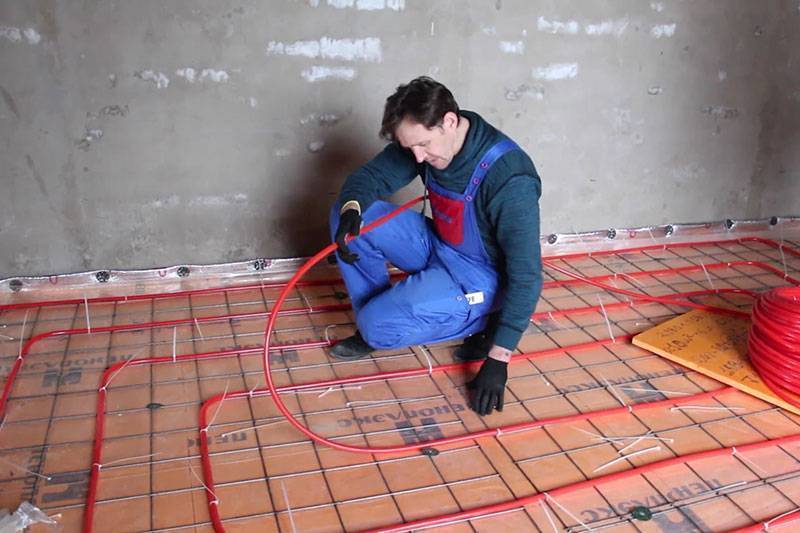

Укладка труб

Для фиксации труб на своем месте обычно используется монтажная сетка. Такая сетка изготавливается из металла или пластика, имеет 100-мм ячейки и раскладывается поверх теплоизоляционного слоя. На этой сетке в соответствии с готовой схемой укладываются трубы, которые в дальнейшем нужно зафиксировать проволокой или специальными пластиковыми хомутами. Использование сетки обеспечивает увеличение прочности стяжки за счет армирования, но при этом повышает количество трудозатрат.

Еще один вариант крепления труб предполагает использование специальных полистирольных матов, спроектированных специально для теплых полов. Такой материал может одновременно выполнять функцию теплоизоляции и фиксатора. Наружная сторона матов имеет выступы, в которые можно укладывать трубы и фиксировать их. Полистирольные маты достаточно дороги, но и работать с ними очень просто.

В любом случае, какая бы технология укладки теплого пола под стяжку не была выбрана, все равно есть ряд правил, которые нужно соблюдать при работе. Так, трубы, несмотря на их гибкость, лучше слишком сильно не изгибать. Наступать на трубы и ронять на них тяжелые предметы тоже не стоит – поврежденную хотя бы на одном небольшом участке трубу придется менять полностью.

Труб для теплого пола нельзя нарезать заранее. Сначала нужно подключить ее к подающему коллектору, потом довести до обратки, и только после этого ее можно отрезать. Натягивать трубы с целью экономии не стоит, равно, как и составлять один контур из нескольких отдельных труб – такие операции негативно скажутся на надежности собранной конструкции.

Если для укладки используется схема «змейка», то начинать укладку труб желательно с наружной стены или окна – это позволит компенсировать снижение температуры из-за тепловых потерь. Спиральная укладка такого требования не предъявляет, поэтому трубы можно располагать любым удобным способом.

Последовательность и особенности монтажа

Стяжка для теплого пола. Схема

Самым популярным и востребованным вариантом укладки тёплых водяных полов является использование бетонной стяжки, которая выполняется после тщательной подготовки обустраиваемой поверхности и разметки для расположения коллектора и труб. Все работы производятся поэтапно, с соблюдением следующей очерёдности основных действий:

• прокладка теплоизоляции на основе пенопласта или пенополистирола;

  пенополистирол

• укладка демпферной ленты для предотвращения чрезмерного растяжения бетонного основания в процессе нагревания;

• прокладка поверх теплоизоляционного слоя арматурной сетки для повышения прочностных характеристик конструкции и дополнительного крепежа системы труб;

• непосредственное прокладывание трубной системы в сочетании с постепенным объединением труб между собой посредством специальных хомутов и фиксации к арматурной сетке;

• подсоединение трубной системы к коллектору.

Следует внимательно следить за качественным, но не слишком тугим креплением, чтобы не спровоцировать деформационные изменения при эксплуатации. Наличие нескольких контуров требует поочерёдного подсоединения. Выводной конец труб закрепляется на возвратном коллекторе. Финишный этап монтажа заключается в заливке всей системы бетонным раствором и тщательном просушивании стяжки. Далее выполняются работы по фактурной стяжке и финишная отделка любым напольным материалом.

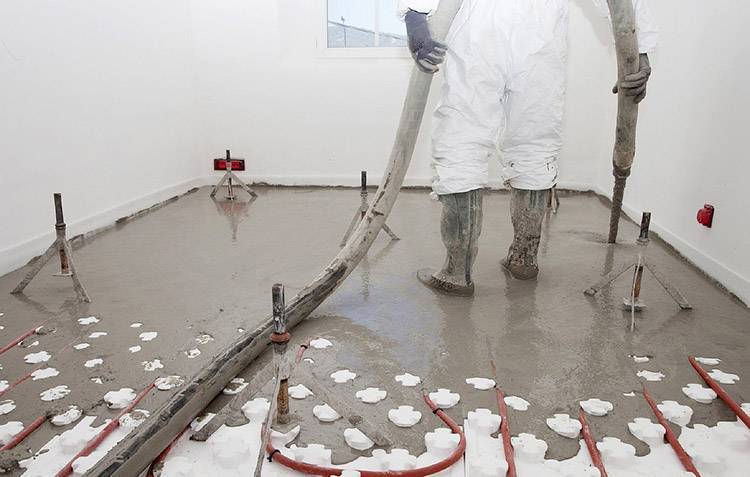

Процесс бетонирования

Советы и рекомендации

При выполнении монтажных работ участки помещения около внешних стен оформляются посредством использования более мелкого шага, что позволяет стабилизировать прогрев.

Укладка трубной системы по типу «змейка» предполагает выполнение наиболее мелкого шага, а при спиральном монтаже шаг может составлять от двух до пятнадцати сантиметров.

Виды систем водяного теплого пола

Для повышения качества бетонного состава и облегчения заливки целесообразно добавлять в рабочий раствор стандартное количество полипропиленового фиброволокна, что увеличит прочность стяжки в процессе усадки.

Не следует пренебрегать использованием демпферной ленты, позволяющей качественно компенсировать расширения бетонной стяжки.

Соблюдение технологии позволяет получить качественную и долговечную систему тёплых полов, которая улучшит микроклимат помещения и создаст комфортные для проживания условия.

Стяжка для водяного теплого пола

Можно ли сделать водяной пол в квартире?

Водяной «теплый пол» — надежная система отопления помещений, отличающаяся тепловым источником в виде горячей воды. Основой функционирования такой конструкции является элементарный принцип работы специально устанавливаемого гибкого трубопровода, по которому циркулирует горячая вода.

Тепловые источники, в этом случае, могут быть представлены газовыми котлами или централизованной отопительной системой.

Процесс укладки водяного пола

Как правило, такой вариант применяется в качестве основной или дополнительной системы отопления в условиях частного домовладения. Для квартир в многоэтажных жилых постройках, по объективным причинам, обустройство системы водяных полов с тепловым источником в виде централизованной системы отопления, является недопустимым.

Обустройство системы при самостоятельном отопительном контуре, потребует специального разрешения, которое выдаёт Государственная АСИ.

Не только в квартирах, но и в очень небольших по площади жилых помещениях частного дома целесообразно отдавать предпочтение устройству отопительной системы на основе «теплых полов» электрического типа.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

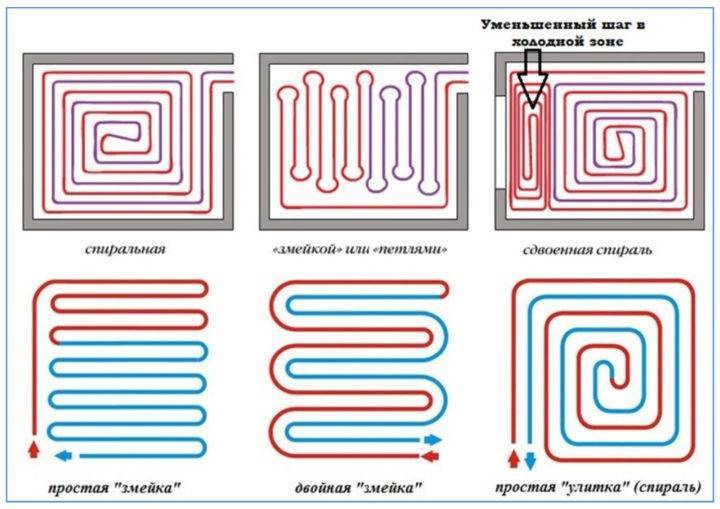

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Монтаж теплого водяного пола

Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:

• Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
• Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.

Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.

Выбор системы

При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.

Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».

Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.

Процесс монтажа водяного теплого пола

Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.

Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.

Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.

Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.

Водяной теплый пол по деревянному основанию – Часть 2 – Укладка контуров

Watch this video on YouTube

Заливка стяжки на водяной пол и укладка плитки

Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.

Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.

Заключение

Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.

Классическая модель

Классический водяной теплый пол производит подогрев полов в доме при помощи системы труб, в которых циркулирует теплоноситель – вода или этиленгликоль. Носители нагреваются в котле или от системы центрального отопления.

Классическая модель устанавливается в большинстве современных областях строительства: детские дома, отдельные квартиры, многоэтажные здания, коттеджи, торговые магазины, спортивные комплексы и даже стадионы.

Водяной теплый пол своими руками

Такая широкая распространенность классической системы объясняется ее универсальностью: она легко устанавливается как перед началом строительства дома, так и в уже возведенном доме. Кроме этого, она свободно подключается к полностью автономным отопительным системам и теплоцентралям любого класса.

Конструктивные особенности водного теплого пола (классическая модель):

• Современные теплые полы свободно устанавливаются в любом частном здании или загородном доме;

• В квартирах водяной теплый пол подключается только к оборудованным теплообменным узлам, устройство и расположение которых не должно нарушать гидравлическую целостность отопительной системы всего дома;

• Конструктивные особенности классического теплого пола позволяют устанавливать его в доме с деревянной мебелью. Тепло, идущее снизу, не провоцирует рассыхание швов. Кроме этого, в квартире можно проводить ремонт или перестановку мебели без необходимости демонтажа теплого пола;
• Гарантия безопасности. Трубы состоят из металлопластика либо сшитого полиэтилена. Эта категория синтетических материалов отличается высокими эксплуатационными качествами: они не подвержены коррозии, долго не портятся. Кроме этого, на внутренних стенках сшитого полиэтилена или металлопластика не скапливаются вредные отложения, которые часто приводят к уменьшению проходного сечения трубы.

Типы классических теплых полов:

• На бетонной стяжке. Этот вид теплого пола считается самым распространенным. Устройство пола на бетонной стяжке: трубы заливаются бетоном, в результате чего пропадает необходимость использовать дополнительные распределители тепла;

• Полистирольная система. В основе этой технологии лежит конструкция из полистирольных пластин с пазами, в которые сначала вкладываются специальные алюминиевые пластины, а затем и сами трубы. На современном этапе развития отопительных систем удалось добиться поразительно маленькой толщины полистирола: от 13 до 32 мм. Отметим, что уже сегодня ведутся разработки полистирольных конструкций обогрева высотой до 8 мм.

Водяной теплый пол на основе полистирольной системы рекомендуется устанавливать только в определенных условиях: в зданиях с очень низкими потолками, в доме со слабыми полами, в которых нормативная нагрузка перекрытия не рассчитана на дополнительную бетонную конструкцию; нет возможности организовать бетонную стяжку – замешать бетон самостоятельно или подвезти его; при перепланировке старой отопительной конструкции.

https://youtube.com/watch?v=JZDR7lJm0w4

Технология укладки водяного теплого пола в полистирольные плиты

Рассмотрим, какие есть у водяного теплого пола сильные стороны:

• Технология имеет высокий уровень совместимости с современными напольными покрытиями – линолеумом, плиткой, ковролином, ламинатом и пр.;

• Простая процедура монтажа и минимальные финансовые затраты;

• Высокий уровень автономности – пол можно подключать к уже функционирующей системе обогрева (котел или центральная система отопления);
• Классическая модель водяного теплого пола позволяет полностью отказаться от электрического отопления. У этого достоинства выплывает еще одна сильная сторона, а именно – экономия. В среднем экономия составляет около 30%, в загородном доме показатель расхода ресурсов на отопление снижается еще больше – до 40–45%;
• Полная автономность. Пол не перестает функционировать даже без электричества, поскольку вода нагревается в котле, который может работать на дровах, угле или газе (электро-водяные типы сильно зависят от электричества).

Водяной теплый пол имеет ряд недостатков:

Устройство водяных теплых полов

• Классическую модель нельзя устанавливать в многоэтажных зданиях из-за возможного риска затопления соседей;
• Также классическая модель не имеет регуляторов мощности отопления. Поэтому людям часто приходиться регулировать подогрев в доме наугад, подкидывая меньше или больше топлива;
• Риск затопления появляется тогда, когда вам не удастся своевременно обнаружить повреждение трубопровода.

Монтаж теплого водяного пола

Давайте рассмотрим технологию монтажа пола под бетонную стяжку. Эту работу вполне можно осуществить своими руками, главное действовать по намеченному плану. Но обо всем по порядку.

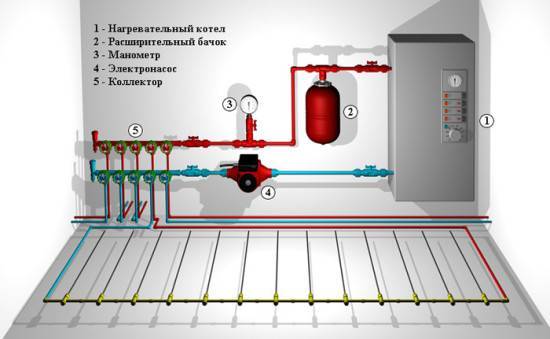

Взгляните на картинку. Устройство всей системы теплого пола довольно элементарно: к нагревательному котлу при помощи труб подключаются коллекторы. Один коллектор для приема горячей воды из котла, второй коллектор для отдачи остывшей воды обратно(все как в классической системе отопления). На рисунке еще представлены такие элементы как расширительный бачок, манометр и электронасос:  эти элементы напрямую не относятся к устройству водяного теплого пола, это скорее элементы котла, ведь в некоторых случаях их может и не быть(к примеру при использовании двухконтурного котла, в котором все оборудование скрыто в одном блоке).

Изначально стоит определиться с местом расположения коллектора, и возможно заранее установить для него специальную «коробку». Такой щиток нужен для удобного управления водяным теплым полом.

Водяной теплый пол идеален для плитки, ламината и деревянных домов — схема укладки

В помещении, где планируется укладка и установка теплого пола необходимо произвести разметку обрабатываемой площади. Желательно это делать по специальным секторам до 40 см2, чтобы при этом учитывать температурные расширения стяжки за счет нагревания. Расчет водяного пола проще производить на обычном тетрадном листе «в клеточку». Нарисуйте в масштабе все трубы в помещении, это поможет точно рассчитать необходимое количество материалов и труб. Система водяного пола должна быть тщательно просчитана.

У наружных стен квартиры или дома, стоит сделать отступ побольше или шаг трубы увеличить, т.к. в этих местах система будет наименее эффективна. Также стоит заранее подумать, где и какая мебель будет установлена, ведь согласитесь, нет никакого смысла обогревать пол под диваном или кухонным гарнитуром. Правильным планированием вы можете сэкономить значительную часть средств на ремонт.

Но давайте приступим к монтажу. Первым этапом является прокладка теплоизоляции: пенопласт, пенополистриол или же пеноплекс. Именно эти материалы препятствуют тепловым потерям в помещении, и все необходимое тепло пойдет вверх. Причем нужно выбирать теплоизоляцию с фольгированной поверхностью.

Далее, по периметру всего помещения, а также вдоль стен  и между выделенными секторами следует проложить демпферную ленту(продается в любом строительном магазине). Она позволить компенсировать тепловое расширение, которое происходит под бетонной стяжкой.

После этого следует положить арматурную сетку, к которой будут крепиться трубы водяного теплого пола. Как сетка уложена, начинается прокладка труб. Чаще всего трубы укладывают змейкой, двойной змейкой, спиралью со смещенным центом.  О том, как можно постелить трубы водяного теплого пола можно посмотреть на фото и видео на этой странице.

Трубы теплого пола прикрепляются к арматурной сетке по схеме с использованием пластиковых хомутов с шагом в один метр.

Не стоит забывать и о том, что шаг укладки труб для водяного пола должен быть от 10 до 40  сантиметров. А расстояние от трубы  до ближайшей стены не менее 8 см.
