Водоснабжение из скважины – схема устройства автономной подачи воды в доме

Составляем проектную документацию

Составление проекта может понадобиться в случае, если происходит капремонт жилого дома с перепланировкой или он недавно построен. Для его разработки на основе полученных техусловий можно обратиться в частные архитектурные фирмы или к проектировщикам организации, являющейся собственником источника воды.

При его составлении учитывается количество жильцов в доме, объемы потребляемой воды, точки размещения санузлов и бытовой техники, наличие других источников поступления воды. Проектирующей организацией при разработке проекта понадобятся план участка и дома (чертежи жилого дома и топографическая съемка участка), тип применяемой в жилье сантехники, список эксплуатационных требований.

Готовый проект должен давать ответы на вопросы по:

  • выбору схемы разводки холодной и горячей воды при использовании водозаборного источника для системы отопления;
  • выбору материалов и размеров труб;
  • толщине стяжки, если водопроводная магистраль расположена в полу;
  • количеству материалов и сантехнической арматуры, необходимых и для проведения монтажных работ;
  • напору – требуются ли повысительные насосы для колодцев.

Заказчик должен получить от организации, имеющей право составлять проектную документацию, документ следующего содержания:

  • титульный лист с общими данными и пояснительной запиской;
  • генеральный план со схемой размещения основной водопроводной магистрали;
  • схему разводки водопроводной линии в доме с указанием основных узлов и точек размещения запорной арматуры;
  • аксонометрическую схему водопровода и котельной;
  • спецификацию используемых материалов и водопроводной арматуры.

Рис.4 Проект подключения к водопроводу – пример

Подключение ресивера

Как мы уже говорили, система водоснабжения обязана не только доставить воду потребителю, но и обеспечить приемлемые для обычной эксплуатации сантехнического оборудования производительность и давление. Погружной насос способен создать высокое давление, но оно будет непостоянным, и при резком запирании крана может случиться гидроудар.

Помимо этого, в случае если насос подключить к водопроводу напрямую, то при каждом отпирании крана в любом сантехническом приборе (раковина, мойка, ванная, унитаз и т.д.) будет включаться двигатель помпы. Это отрицательно скажется на сроке работы двигателя, механике насоса, и узлах отключения питания на реле либо пускателе.

Исходя из этого нужен гидроаккумулятор, который будет накапливать воду под давлением и подавать ее потребителю. В то время, когда давление в баке устройства упадет ниже определенного уровня, сработает реле давления, которое замкнет цепь питания двигателя насоса, и он закачает нужный количество воды. В случае если емкость бака будет 100 литров и более, то для средней по численности семьи количество запусков насоса будет маленьким, и он прослужит долго.

Мы остановились на вводе трубы в дом. Идем дальше:

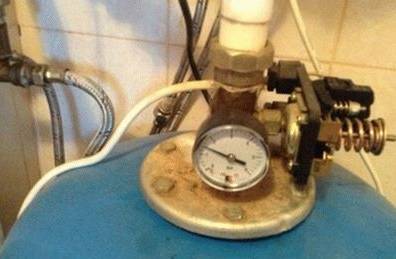

Ввод трубы соединяем через муфту с пятивыводным штуцером. Муфту накручиваем на дюймовое отверстие через ниппель с накидной гайкой;

На входное отверстие ресивера накручиваем угловое колено, которое продлеваем отрезком трубы нужной длины. В случае если имеется возможность, вместо трубы и колена используем гибкий шланг с краном;

Конец трубы ресивера соединяем через шаровый кран с накидной гайкой с любым свободным дюймовым отверстием штуцера. В случае если использован шланг с краном, то его конец через переходник («американка») на отверстие штуцера;

  • К отверстию дюйма подключаем манометр;
  • К незанятому отверстию дюйма подключаем реле давления;

Оставшееся незанятым дюймовое отверстие распределительной муфты соединяем через кран с накидной гайкой с водопроводом, идущим к потребителю;

  • Кабель питания насоса подключаем к клеммам реле, каковые будут создавать отключение и пуск. Схема коммутации несложная и обрисована в инструкции к реле. В случае если нужен пускатель, тогда через реле производится запитка его катушки, а насос подключается к клеммам пускателя;
  • Раздельно запитываем кабель насоса через ручной включатель, рассчитанный на пусковой ток двигателя с двойным запасом;

Посредством ручного тумблера производим запуск насосного оборудования и ожидаем, пока наполнится бак, и система машинально отключит питание двигателя помпы. Засекаем по манометру давление отключения. После этого открываем пара кранов и спускаем воду , пока система снова не запустит насос, кроме этого фиксируем значение давления;

Сверяем полученные значения с паспортными чертями ресивера, и, в случае если нужно, настраиваем реле.

Бурение скважины на воду

Виды бурения зависят от глубины залегания водоносного слоя и бюджета:

Ручное бурение

Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.

Ручное бурение скважины на воду

Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.

Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.

По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.

Наглядно процесс ручного бурения показан на видео

Ударно-канатное бурение скважины

Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.

Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.

Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.

Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.

Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.

Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.

Механизированный способ забивания скважины показан на видео

Используется буровая установка «Стронг Гидро СБУ 60».

Ударно-вращательное бурение скважин

Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.

Гидродинамическое бурение скважины

Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.

Материал подготовлен для сайта www.moydomik.net

На видео гидробурение скважины

Выполняется с помощью самодельной установки из дрели с помпой

Обсадка скважины на воду

После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.

Прокачка скважины после бурения

Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.

Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.

Расчеты системы водоснабжения

Перед выбором насоса нужно посчитать необходимые производительность и напор. На одного проживающего берется 250 – 300 литров в день. Этот объем насос должен подать за 3-4 часа, поскольку основной водоразбор происходит вечером. Также насос должен обеспечить водой самый водозатратный процесс. Как правило, это полив растений. Следовательно насос должен обеспечивать от 1,5 до 2,5 м 3 в час.

Для сбережения насоса и снижения пульсаций воды, подключают гидроаккумулятор. Минимальный объем гидробака 10 литров на каждого проживающего человека. Но чем больше, тем лучше. Ведь бак является еще и резервом воды, правда способен он отдать не более половины своей ёмкости.

Виды скважин: преимущества и недостатки

Чтобы решить проблему обеспечения загородного дом водой, можно рассмотреть два типа скважин:

  • песчаные;
  • артезианские.

Первые представляются наилучшим выбором в ситуации, когда объем потребления воды в среднем не превышает 1,5 кубометров в час. Обычно это потребности, характерные для небольшого дома.

В то же время, если речь идет о загородном коттедже, используемом для проживания в течение всего года, то песчаная скважина не сможет удовлетворить все потребности в воде владельца. Чаще всего подобные скважины берут воду из водоносных слоев, расположенных на глубине не более 50 метров. Отсюда следует, что подаваемая из таких источников вода не будет отличаться кристальной чистотой.

Конечно, транспортируемая из песчаной скважины вода по водопроводу будет содержать куда меньше примесей, нежели вода, добываемая из колодца. Однако при этом в ее составе все равно будут присутствовать инородные вещества и агрессивные соединения. Это происходит из-за того, что рядом с песчаным водоносным слоем проходят поверхностные воды.

Также нужно учитывать такой момент, что подобная скважина способна обеспечить незначительный объем воды, который не превышает 500 литров. Вдобавок к этому эксплуатировать подобный источник можно не более 10 лет.

Лучше всего сразу подумать об устройстве артезианской скважины. Подобный источник сооружают на глубине 100 метров и более. Среди достоинств, которыми обладает подобные источники, главным следует назвать возможность пользоваться водой высокого качества в любых количествах. Производительность подобной скважины держится на уровне до 10 кубометров в час. Подобного количества хватает на удовлетворение потребностей в воде большого участка с домом. К числу преимуществ следует отнести и долговечность подобных скважин: даже в условиях активной эксплуатации она может исправно выполнять свою задачу на протяжении как минимум 50 лет.

Чем отличается песочная скважина, так это тем, что любой владелец может пробурить ее и оснастить всем необходимым своими силами. В этом плане артезианская скважина заметно отличается, поскольку построить ее могут только квалифицированные специалисты. Это в свою очередь определяет высокие затраты на бурение артезианского источника. Чтобы подобная скважина была сооружена по всем правилам, привлекать к ее устройству следует профессиональных бурильщиков. Эти специалисты проведут исследование состава пород, которые находится под участком, проанализируют водоносный горизонт и оснастят скважину так, как того требует технология бурения.

Согласившись на профессиональный вариант устройства скважины, вы можете быть уверены в том, что в процессе эксплуатации вы не столкнетесь с какими-либо сложностями, которые повлияют на водоснабжение вашего дома.

5 этап – Насос для водоснабжения из колодца

Подачу воды с колодца можно организовать с помощью насоса. Насосы для водоснабжения частного дома из колодца бывают двух видов:

Погружной насос. Они погружены в воду (частично или полностью). Характеризуются бесшумной работой и большей эффективностью работы. Последнее обеспечивается самим способом подачи воды. Давление создается водой, а не разреженным воздухом. Позволяет подавать воду с глубины до 20 м. Колодцы с погружным насосом не нужно консервировать на зиму. Вода опускается по трубе самостоятельно, ее не нужно откачивать.

Поверхностный насос. Эксплуатируется на глубине, которая не превышает 10 м.

Чтобы понять, какой насос лучше для водоснабжения из колодца необходимо ознакомится с условиями выбора

ПараметрОпределение
Глубина колодцаОпределяется с помощью отвеса. Учитывается расстояние от верхнего кольца до воды.
Ширина колодцаОпределяется диаметр. Чтобы можно было вычислить кубатуру воды
Качество водыВлияет на срок службы насоса
Сезонность эксплуатацииНе все насосы можно эксплуатировать при минусовой температуре
Уровень воды (статический) (см. рис.)Учитывается расстояние от поверхности земли до воды. Замер нужно проводить утром.
Высота водяного столбаДля этого от глубины колодца нужно отнять статический уровень
Уровень воды (динамический) или дебет скважиныДля его определения откачивают воду из колодца. Точка, в которой вода прекратит снижение определит динамический уровень воды

На основании перечисленных параметров можно сделать правильный выбор с точки зрения мощности и производительности насоса.

Выбор насоса определяет необходимость в устройстве системы с гидраккумулятором (бак для воды). От обязательной при прерывистой подаче воды. В этом случае вода закачивается периодически в бак. После гидроакумулятора устанавливается тройник, он распределяет воду по пользователям.

На практике водоснабжение организовывается с помощью насосной станции, которая может быть расположена в доме, в отдельном здании или же в кессоне.

Главные требования к месту установки насосной станции для подачи воды в дом:

  • отсутствие резких перепадов температуры;
  • минимальная температура не ниже +2оС.

Как работает насосная станция для колодца?

Принцип устройства водоснабжения частного дома и дачи из колодца с использованием насосной станцииНасосная система, которая включает в себя насос, гидроаккумулятор и реле имеет следующий принцип действия.

Насос подает воду в гидроаккумулятор. Задача реле отслеживать уровень давления. Когда он понижается до отметки 2,2 до 4 атм. (в зависимости от модели насоса), реле реагирует и включает насос. Таким образом, возобновляется подача воды в гидроаккумулятор. Давление в системе повышается и реле опять отключает насос. Некоторые насосные станции оборудованы дополнительно сухим реле. Его предназначение – отключать насос, если уровень воды в колодце находится ниже допустимого для данной модели насоса.

Необходимое оборудование

Для обустройства водонапорной системы на даче понадобится:

  • погружной скважинный насос – его вид и мощность зависит от глубины скважины, необходимого объема воды и характера системы;
  • трубы ПНД – обычно на 32 мм. Реже требуется труба на 40 мм, если выход составляет 1 ¼”;
  • скважинный оголовок;
  • фитинги для стыковки труб;
  • кабель с влагозащитной оболочкой –для подключения насоса;
  • термоусадочная муфта для подключения кабеля к насосу;
  • зажимы для троса из нержавейки;
  • термофен или газовая горелка;
  • фильтры – в зависимости от типа скважины и места установки;
  • накопительный бак, если нужен.

Если используются другие трубы – ПВХ, ППР – потребуются другие соединительные элементы и специальные инструменты для пайки.

Составление проекта

Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.

Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.

Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.

Также вы должны решить, будете ли вы самостоятельно выбирать и покупать все необходимое оборудование, либо же сразу купите готовую водозаборную станцию. В этом моменте руководствуйтесь своими личными предпочтениями.

Оборудование скважины насосной техникой

Типовая схема автономного водоснабжения из скважины

Как только источник для домика в деревне пробурен, обсадная труба установлена, самое время заняться монтажом водоснабжения из скважины. Для подачи жидкости в коттедж и все остальные вспомогательные помещения нужно использовать хороший насос. Его подбирают по таким параметрам источника:

  • общая глубина;
  • уровень зеркала воды в скважине;
  • производительность источника;
  • напор: суммарная протяженность вертикальных и горизонтальных участков трубопровода от точки забора воды к самой дальней сантехнической технике;
  • мощность — снизить расход электроэнергии поможет частотный преобразователь.

Используют для питьевых скважин один из видов насосов:

  • Поверхностный. Подает воду с глубины до 8-9 метров. Идеально подходит для источников, которые еще называют абиссинскими. Их бурят на верховодку. Но у такого сооружения нет большого дебита. Чаще производительность составляет около 0,3 м3/час.
  • Погружной глубинный. Качает воду с различного уровня источника от 20 до 150 м. Имеет вид цилиндра, который помещают в обсадную колонну. Цена погружного агрегата всегда выше, чем поверхностного.

Дополнительно насосное оборудование рекомендуется укомплектовать гидроаккумулятором. Накопительный мембранный бак поддерживает в системе стабильное давление, исключает наличие воздуха в ней. При аварийном отключении электроэнергии на участке семья имеет запас воды на 1-3 часа в зависимости от объема гидроаккумулятора. Оптимальный объем бака — 50-150 литров для 3-4 проживающих в доме. Подробная схема водоснабжения частного дома от скважины с гидроаккумулятором:

  • погружной глубинный насос;
  • скважинный адаптер (приспособление выглядит, как ласточкин хвост);
  • гидроаккумулятор;
  • обратный клапан;
  • трубопровод от бака к дому.

Все элементы собирают последовательно в одну систему, с использованием качественного герметика.

Установка помпы

Схема правильного расположения погружного насоса в скважине

Погружной глубинный насос монтируют таким образом:

  • К выходному патрубку при помощи штуцера крепят водоподающую трубу. Ее длина должна достигать точки расположения скважинного адаптера.
  • Параллельно на земле прокладывают электрический кабель насоса и страховочный трос. Желательно брать не стальной, а крепкий нейлоновый.
  • Все три элемента (трос, труба, кабель) стягивают хомутами с шагом 1 м. Стоит избегать сильного натяжения или провисания каждого из составляющих крепежа.
  • В обсадной колонне ниже уровня промерзания грунта делают техническое отверстие под вывод скважинного адаптера. Его заднюю часть стыкуют с водозаборным шлангом и вставляют в разъем. С наружной стороны обсадной колонны первую часть адаптера соединяют с передней и хорошо стягивают.
  • К элементу подключают отрез трубы, который будет вести к гидроаккумулятору.

Монтаж гидробака

Наглядная схема подключения насоса и гидроаккумулятора

Накопительный резервуар ставят в кессоне, соединяя его с подающей воду трубой. На входе в бак и на выходе нужно поставить по одному обратному клапану. Их подключение предотвращает отток воды из системы.

Пошаговый принцип работы накопителя прост:

  • При наполнении камеры резервуара мембранная перегородка приводит к изменению давления (его повышению).
  • В этот момент насос срабатывает на выключение.
  • Как только в доме открываются краны, жидкость покидает накопитель, и давление в нем падает.
  • При снижении показателя атмосфер насос снова включается, пополняя запасы воды в баке.

Чтобы циклы включения/выключения нагнетательного оборудования были нормальными, регулируют показатели рабочего давления. Для этого самодельную станцию нужно доукомплектовать манометром с датчиком и реле. Нижний предел давления — 1,5 атм. Верхний — 3,5.

На выходе от гидробака тянут трубопровод от кессона к дому.

Выбор подходящих труб для водопровода

Прежде чем приступать к сооружению водопровода в частном домостроении своими руками, необходимо выбрать качественные трубы, которые могут отличаться не только длиной и сечением, а и материалом, используемым для их изготовления:

  1. Медное изделие трубопрокатной промышленности считается самым дорогим сегментом, представленным на строительном рынке. Медная труба не подвержена коррозии, не боится ультрафиолета, равнодушна к микроорганизмам, выдерживает высокие показатели давления и не боится перепадов температур. Лучшего изделия для трубопровода найти невозможно.
  2. Металлопластиковый водопровод является хорошей альтернативой медному аналогу. Труба из алюминия, защищённая как снаружи, так и внутри пластиком, помимо того, что имеет привлекательный внешний вид не подвержена скоплению на стенках накипи или других осадков, содержащихся в воде.
  3. Стандартная труба из стали – изделие, которое использовалось не одно десятилетие для обустройства водопровода в многоэтажках и частных домостроениях времён СССР. Она имеет длительный эксплуатационный ресурс, обладает большим запасом прочности, но при этом боится ржавчины. Также монтаж таких изделий требует определённых познаний и инструментов.
  4. Продукция из полипропилена набирает всё большей популярности для сооружения холодного водопровода в частных домах. Такое изделие не боится коррозии, имеет длительный срок службы и сравнительно невысокую стоимость. Однако для соединения отдельных элементов трубопровода понадобится специальный паяльник.

Как подобрать сечение труб для внутридомового трубопровода

Не меньшую роль в сооружение автономного водопровода имеет и диаметр используемых труб. В первую очередь трубопровод с маленьким сечением приведёт к турбулизации водных потоков и как следствие передвижению воды с характерным шумом.

Водные ресурсы должны двигаться по трубам с максимальной скоростью не более 2-м/с. Также сечение изделий трубопрокатной промышленности зависит от длины водопровода:

  • для труб системы подачи воды общей длиной до 30-м используется трубопровод диаметром 2,5 см;
  • если общая протяжённость трубопровода превышает 30-м длину, сечение труб увеличивается до 3,2 см;
  • в случае с очень маленьким трубопроводом, длина которого не превышает 10-м, подойдут трубы сечением в 2 см.

Качество работы трубопровода подачи воды зависит от правильности подбора диаметров патрубков коллекторной системы для определения которых, существуют несложные расчёты.

В среднем запорная арматура на коллекторе способна пропускать до 6 л воды в минуту. Из этого можно определить количество потребителей в доме, которые могут использоваться одновременно

Также необходимо уделить внимание подводящей трубе коллектора:

  • Трубы сечением 2,5 см способны пропускать до 30 л/мин.
  • Изделие диаметром 3,2 см обладает пропускной способностью 50 л/мин.
  • В свою очередь, трубопровод сечением 3,8 см беспрепятственно пропустит 75 л/мин.

Если в частном доме обитает большая семья, то даже при небольшом количестве точек забора воды они часто могут работать одновременно. Поэтому проектируя разводку водопровода, нужно исходить из суммарных показателей одновременного потребления водных ресурсов за 1 минуту.

Если же наоборот, в большом доме проживает небольшое семейство из трёх-четырёх человек, а точек водозабора много: стиральная и посудомоечная машина, ванная, душ и другие потребители воды, то все расчёты выполняются по другому алгоритму. В такой ситуации суммарное потребление водных ресурсов уменьшается на 25–40%.

Создание автономной системы водообеспечения

1. Применение автоматизированной насосной станции.

Подобный вариант лучше всего использовать в случае неглубокой скважины. Суть подобной системы кроется в использовании гидропневматического бака, который имеет вместительность в среднем 100-500 литров. Насос закачивает в этот бак воду, где и происходит ее накопление. Подобный бак создает необходимое стабильное давление, которое обеспечивает перекачивание воды в дом.

В емкости есть реле и специальная резиновая мембрана, что позволяет регулировать давление в баке. Принцип подобного устройства заключается в следующем: если бак полный, то насос находится в выключенном состоянии. При расходе воды происходит запуск насосного оборудования. В результате насос будет работать в двух режимах: для пополнения запасов в емкости, а также для обеспечения стабильного давления в системе.

Гидропневматический бак можно расположить как в доме, так и непосредственно в подсобном помещении. Чтобы соединить домашнюю систему с баком необходимо прокопать траншею, куда будет уложена труба и кабель, чтобы подвести электричество. При возможности рекомендуется купить нагревательный электрический кабель, что позволит предохранить трубу от промерзания в зимний период времени.

2. Монтаж глубинного насоса.

В случае выбора подобного варианта насос будет направлять воду в бак, который будет находиться на определенной высоте в доме. В большинстве случаев накопительное устройство монтируется на втором этаже здания, либо в чердачном помещении. При размещении емкости в чердачном помещении, необходимо предварительно позаботиться об утеплении стенок бака, чтобы в зимний период времени он не замерз и не пришел в негодность.

Нахождение бака на определенной высоте дает возможность обеспечить давление. Его можно вычислить из расчета приравнивания метра водяного столба к давлению в 0,1 атмосферы. Поэтому можно обеспечить создание необходимого давления, поместив емкость на нужной высоте

Выбор в пользу больше объема резервуара вызван тем, что при отключении электричества можно будет большее время пользоваться уже накопленной жидкостью. Монтаж концевого поплавкового выключателя сможет автоматизировать процесс, ведь при снижении уровня будет выполняться включение насоса

В то же время нужно будет уделить внимание правильному выбору насоса для данной системы. Использование глубинных насосов рекомендуется в случае, когда его необходимо отпустить ниже уровня земля на 10 и более метров. Так как в данной системе будет применяться накопительный бак, то насосный агрегат в первую очередь подбирается с учетом максимального расходования жидкости, а уже потом ориентироваться на мощность

В системе должно обеспечиваться нормальное давление, чтобы из крана текла вода без перебоев. Это позволит, к примеру, насладиться принятием душа, не боясь, что вдруг исчезнет напор. Для этого необходимо установить обратный клапан, чтобы давление не снижалось, а накопленный запас не отправился обратно в землю

Так как в данной системе будет применяться накопительный бак, то насосный агрегат в первую очередь подбирается с учетом максимального расходования жидкости, а уже потом ориентироваться на мощность. В системе должно обеспечиваться нормальное давление, чтобы из крана текла вода без перебоев. Это позволит, к примеру, насладиться принятием душа, не боясь, что вдруг исчезнет напор. Для этого необходимо установить обратный клапан, чтобы давление не снижалось, а накопленный запас не отправился обратно в землю.

После монтажа всех необходимых элементов, нужно выполнить разводку, чтобы подключить оборудование к соответствующему щитку управления. Система тестируется на работоспособность, после чего можно начать ей пользоваться.

Принципы составления схемы и прокладки водопровода

Сначала составляют план водопровода, где указывают, как подвести и завести воду из скважины в дом. В схеме отмечают бойлеры, потребители, коллекторы, насосы и фильтры для скважины. На чертеже обозначают места расположения этих конструкций и узлов, указывают направление трубопровода и расположение труб.

Общая схема водопровода в доме и на земельном участке включает следующие элементы и параметры:

  • Скважина;
  • Насосная станция или насос;
  • Гидроаккумулятор;
  • Система очистки воды для подачи в помещение;
  • Запорный клапан;
  • Тройник для распределения воды;
  • Расположение труб внутри дома и на участке.

Трубы в доме прокладывают двумя методами. Последовательный способ оптимально подходит для небольшого дома площадью до 100 квадратных метров или дачи для сезонного проживания. В данном случае вода в дом из скважины попадает через главный трубопровод. У каждого смесителя или крана устанавливают тройник, который выводит воду к потребителю.

Если вы только планируете строительство загородного дома и еще не определились с проектом, в каталоге “МариСруб” вы найдете десятки готовых вариантов. Для вас — двухэтажные и одноэтажные дома с балконом и террасой, уютные компактные дачи с мансардой и без, просторные коттеджи с гаражом, верандой и другими пристройками. Выбирайте понравившийся проект, и архитектор внесет необходимые изменения. Кроме того, вы можете заказать индивидуальное проектирование!

Как работает автоматика и защитные механизмы

Автоматика позволяет регулировать работу погружного или поверхностного электронасоса, отключая цепь его питания в электроприборах, реагирующих на поведение жидкости. Размыкание электрической цепи происходит непосредственно через контакты или с помощью мощных радиодеталей.

Рис. 3 Поверхностная станция в кессонной яме

Управление насосом по давлению

Монтаж реле давления производится в водоподающую магистраль на фитинги после фильтров, при использовании станции оно закрепляется на пятивходовой штуцер, размещенный на гидроаккумуляторе.

Гидравлическое реле является основным управляющим элементом во всех системах водоподачи, оно прерывает поступление электроэнергии при повышении давления в системе до определенного предела.

Принцип действия прибора основан на смещении мембраны, на которую давит жидкость, при этом закрепленный на ней толкатель механически размыкает внутренние контакты. Для настройки в корпусе установлены два регулировочных винта, вращением которых выставляется верхняя граница срабатывания и разница между порогом включения и отключения.

Реле давления с защитой от работы на сухую

Для защиты помпы от выхода из строя при отсутствии жидкости в скважинном канале, автоматическая система должна обязательно включать в себя реле с защитой от холостого хода, которое устанавливается в линию рядом с другими узлами. Его принцип действия и конструкция полностью идентичны вышеописанному гидрореле с единственной разницей — электроприбор разрывает цепь подачи электричества на помпу при понижении напора в системе до определенного порога. Границы срабатывания прибора задаются двумя подпружиненными регулировочными винтами, помещенными под крышкой, для подсоединения проводов на выходе имеются два клеммных разъема.

Рис. 4 Гидроаккумулятор и манометр — подключение

Разновидности поплавковых механизмов

Поплавковые механизмы могут использоваться как отдельные детали, закрепляемые на стенках водозаборной емкости, так и встроенные в оборудование систем водоснабжения.

Их принцип действия основан на замыкании или размыкании контактов при изменении положения поплавковой головки за счет движения помещенного внутрь предмета (шара), оказывающего давление на рычаг или контакты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
