Монтаж и изготовление водосточных труб своими руками

Кронштейногиб своими руками не уступающий заводскому

Алекс Нк Пользователь FORUMHOUSE

Мне для работы потребовался кронштейногиб. Заводской инструмент для гибки держателей желобов стоит около 5000 руб. Посмотрел картинки в интернете и повторил конструкцию.

Заводской кронштейногиб, который можно купить в магазине строительных инструментов.

Самодельный кронштейногиб

Устройство кронштейногиба хорошо понятно из фото ниже.

Такой инструмент может сделать любой домашний мастер, владеющий болгаркой и инверторным сварочным аппаратом.

Инструмент в работе.

По словам пользователя, он согнул при помощи самодельного кронштейногиба много крюков для водосточных желобов, и самоделка показала себя только с лучшей стороны.

Монтажные работы по устройству водослива

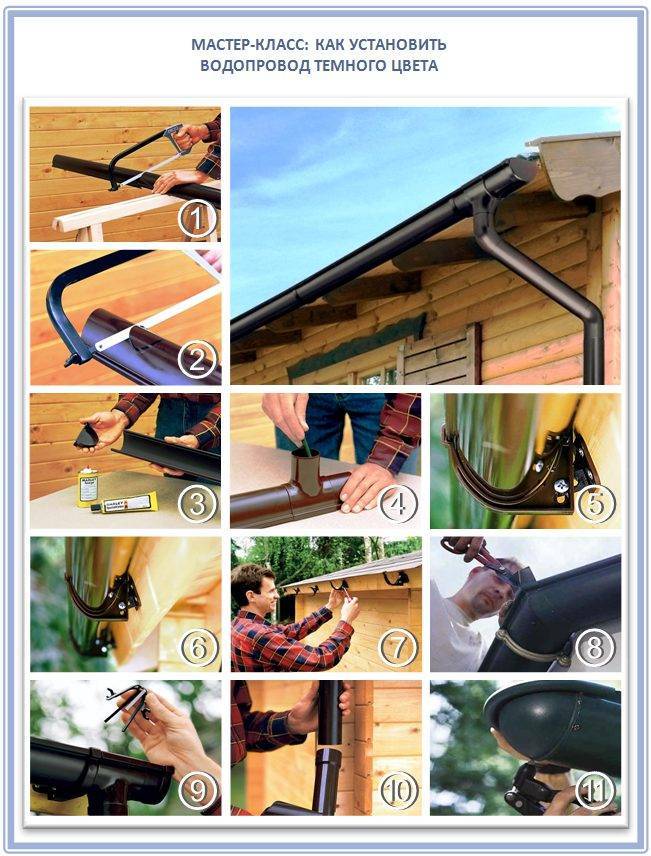

Если читатель интересуется, как сделать водостоки для крыши своими руками, и как правильно выполнить все работы, то ниже приведена подробная инструкция по установке системы отведения воды:

Монтаж водосточных систем начинают исключительно с установки кронштейнов под желоба. На этапе монтажа крюков необходимо сформировать угол уклона желобов. Уклон должен составлять 2-3 мм на каждый погонный метр стока. При гибе крюков необходимо пронумеровать их, чтобы в дальнейшем правильно согнуть и зафиксировать. Крепят держатели к карнизной планке. Первый и последний кронштейны крепят так, чтобы они на 10-15 см отступали от края кровельной кромки.

Важно: крюки должны быть расположены таким образом, чтобы вынос ската крыши занимать примерно треть желоба. Теперь устанавливают воронку

Если есть необходимость сделать вырез в желобе под нее, то место в желобе намечают строительным карандашом. Затем ножовкой вырезают паз. Все заусенцы по металлу нужно зашлифовать, а место среза закрасить специальной полимерной краской. Теперь воронку крепят к внешнему изгибу желоба и с внутренней стороны фиксируют ее с помощью зажимных клемм. На край сливного желоба устанавливают заглушку. Если воронка установлена правильно, то вся воды будет уходить в нее без заминок

Теперь устанавливают воронку. Если есть необходимость сделать вырез в желобе под нее, то место в желобе намечают строительным карандашом. Затем ножовкой вырезают паз. Все заусенцы по металлу нужно зашлифовать, а место среза закрасить специальной полимерной краской. Теперь воронку крепят к внешнему изгибу желоба и с внутренней стороны фиксируют ее с помощью зажимных клемм. На край сливного желоба устанавливают заглушку. Если воронка установлена правильно, то вся воды будет уходить в нее без заминок.

Важно: резать металлические элементы водослива угловой шлифмашиной запрещено. При сильном нагреве полимерное покрытие системы повреждается

А это может привести к коррозии всей коммуникации. Поэтому использовать для резки при креплении водостока к крыше нужно только ножовку по металлу.

Всю ворончатую конструкцию вместе с желобами вгоняют в кронштейны при несильном нажатии на них. Желоба должны войти в округлость гиба кронштейна. Крепление желоба водостока между собой проводят с помощью специальных замков. При этом между элементами воотвода оставляют зазор около 2-3 мм, чтобы проложить резиновую прокладку, смазанную герметиком. Замки защелкивают, а остатки герметика удаляют. По установленномуливнеотводу вода будет отправляться под углом к приемной воронке и дальше вниз по трубе.

Важно: все вспомогательные элементы (углы, заглушки, воронки) монтируются до установки основной линии желобов. Важно: расстояние между хомутами системы не должно быть больше 2 метров

При этом сама труба должна отступать от стен дома на 40 см. Если предполагается резка трубы, то ее выполняют ножовкой. Резать трубу с узкого конца запрещено

Важно: расстояние между хомутами системы не должно быть больше 2 метров. При этом сама труба должна отступать от стен дома на 40 см

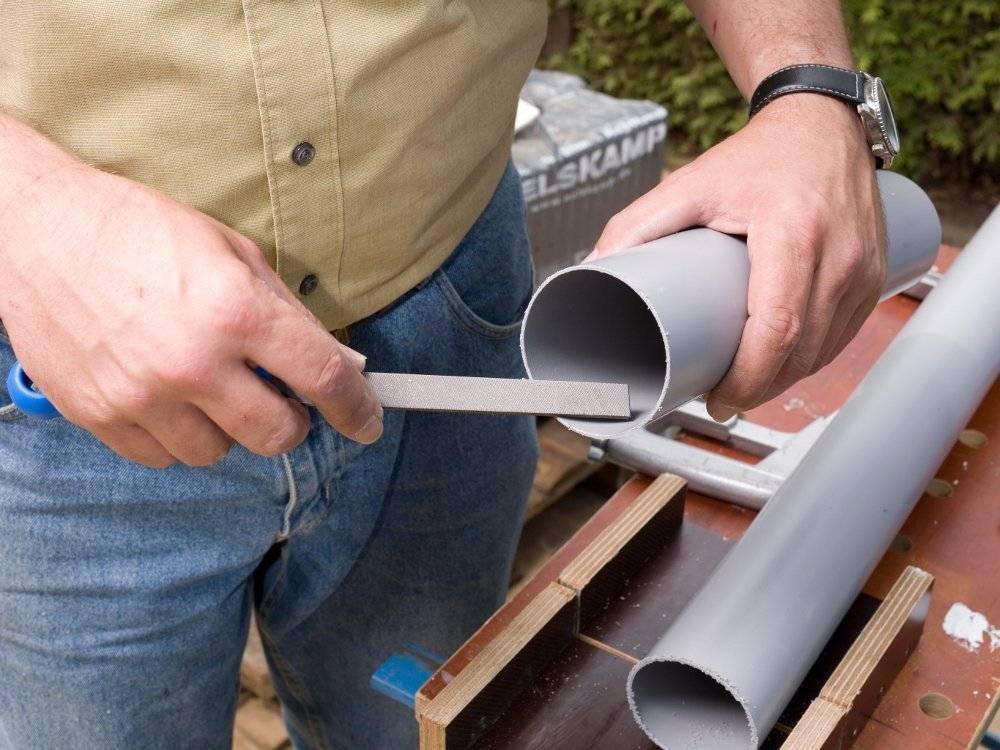

Если предполагается резка трубы, то ее выполняют ножовкой. Резать трубу с узкого конца запрещено.

К собранной вертикальной трубе крепят сливное колено при помощи специальных клепок. Сливное колено должно возвышаться над грунтом примерно на 30 см. Это будет правильно собранная водосточная система.

Важно: монтаж водослива для крыши дома необходимо проводить при температуре не ниже +5 градусов. Для титан-цинковых систем температура должна быть вообще +7-+10 градусов

В противном случае материал коммуникации может стать хрупким и ломким от холода.

Видео: как монтируется система водоотведения с крыши

Монтаж водосточной системы

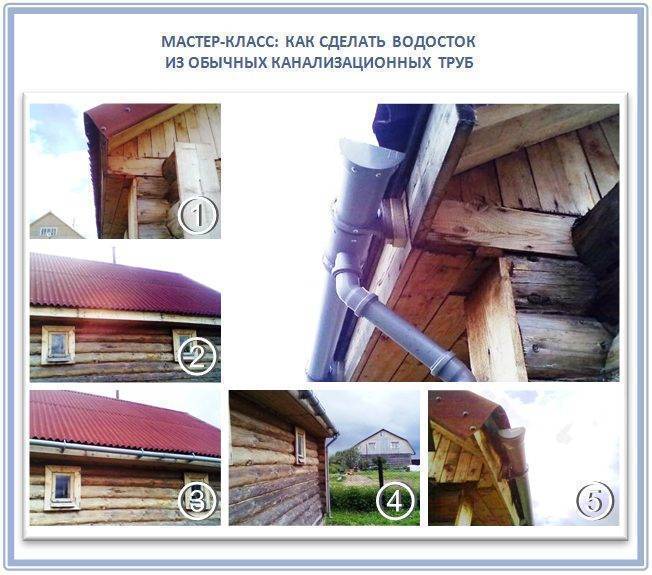

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

• на край стропильной системы,
• на лобовую планку карниза,
• на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

Вариант крепления кронштейнов для водоотливов

• Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
• Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
• Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
• Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

• саморезы, шуруповерт или отвертка;
• уровень и рулетка;
• напильник, наждачная бумага;
• ножовка по металлу или болгарка;
• бечевка;
• лестница или строительные леса.

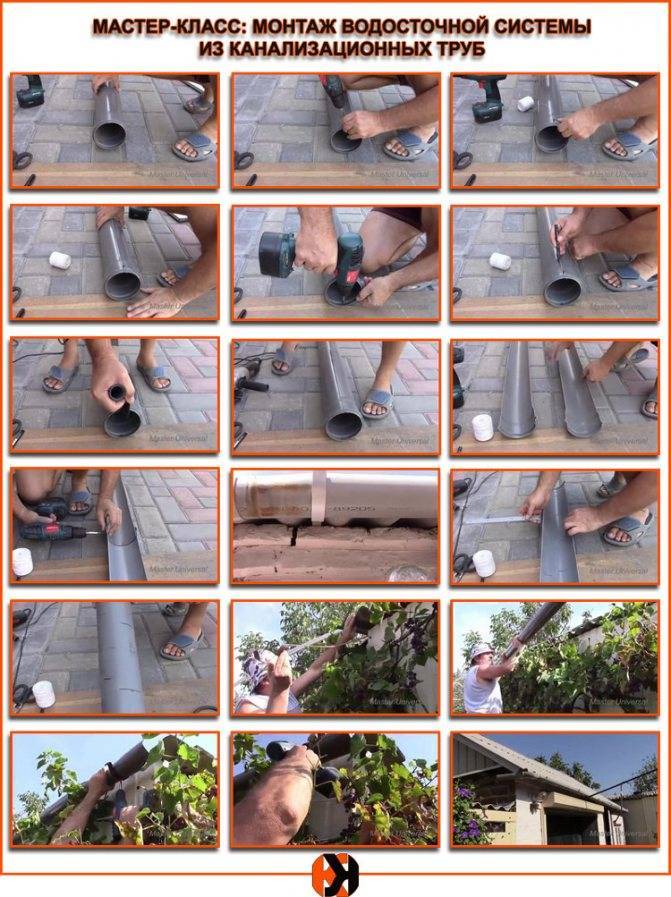

1 этап работ

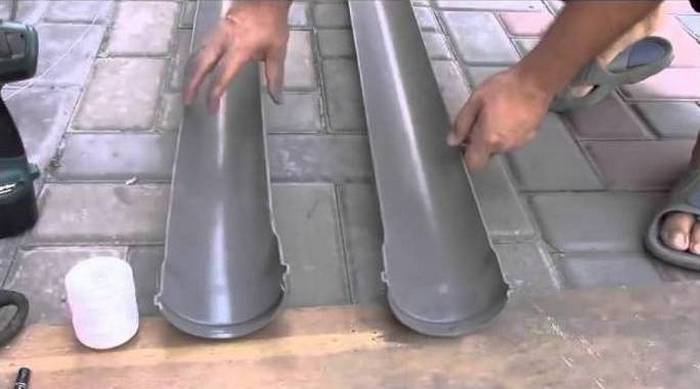

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

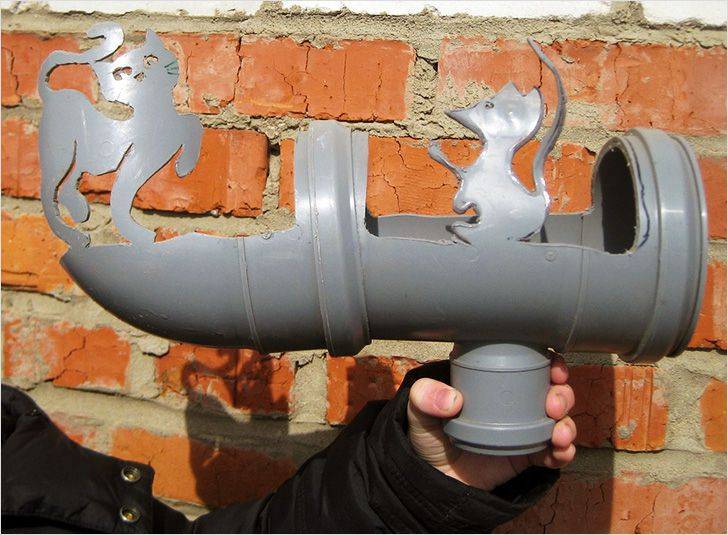

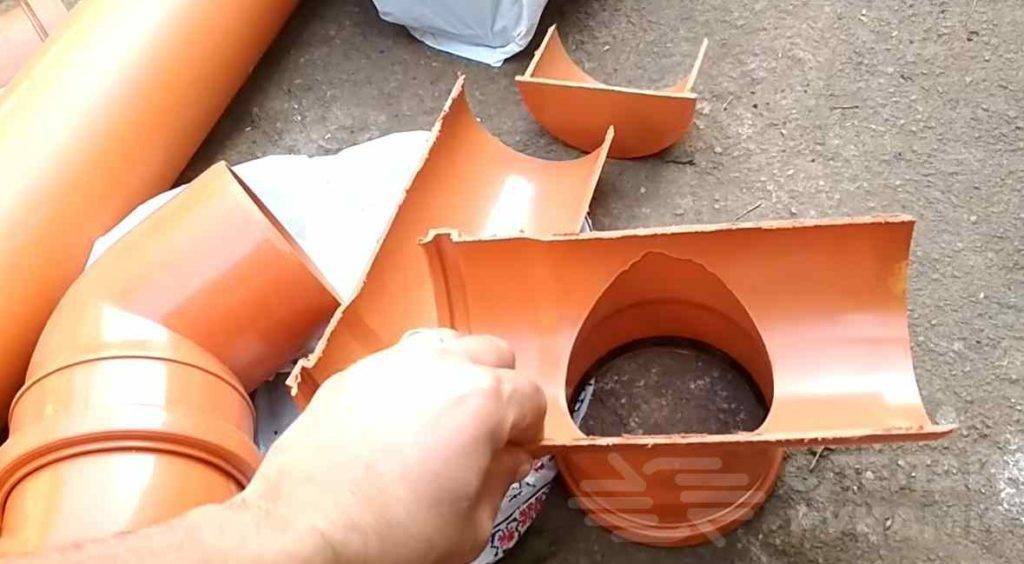

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

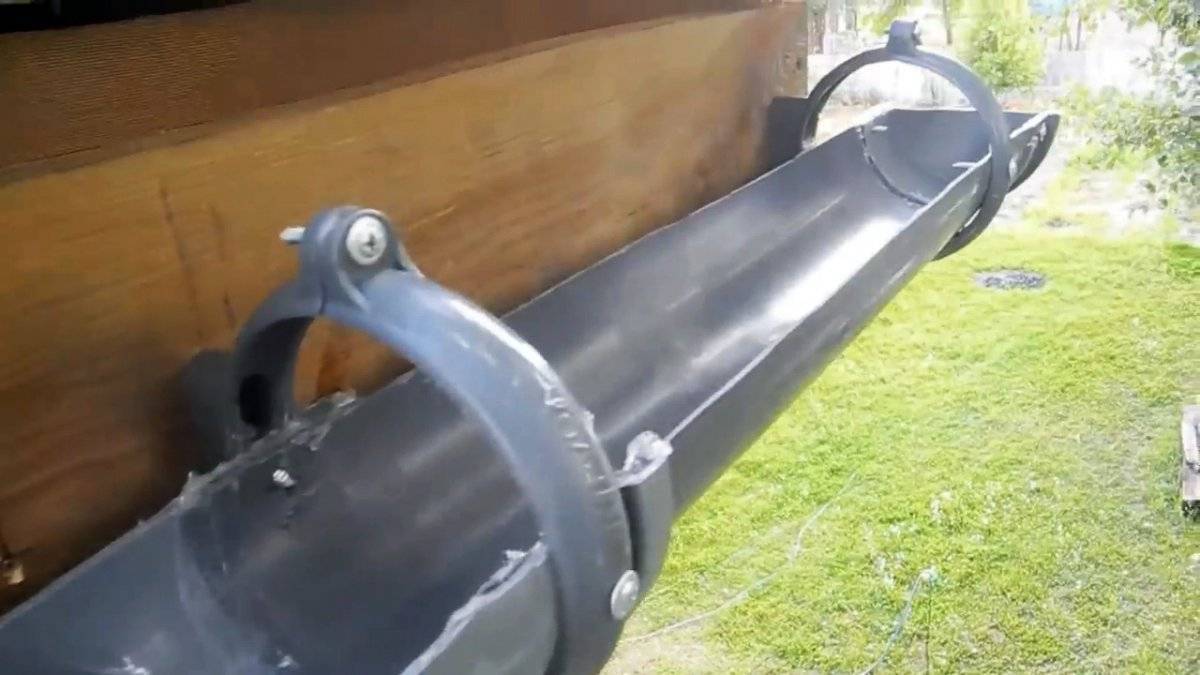

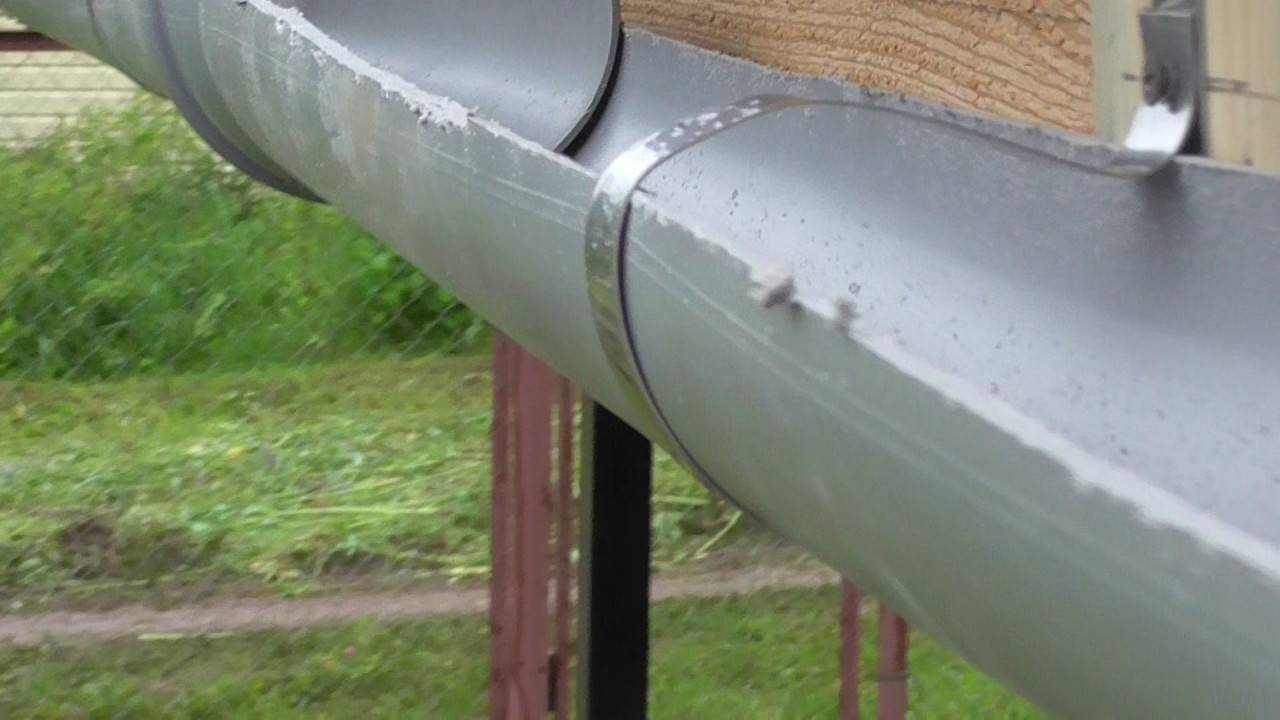

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

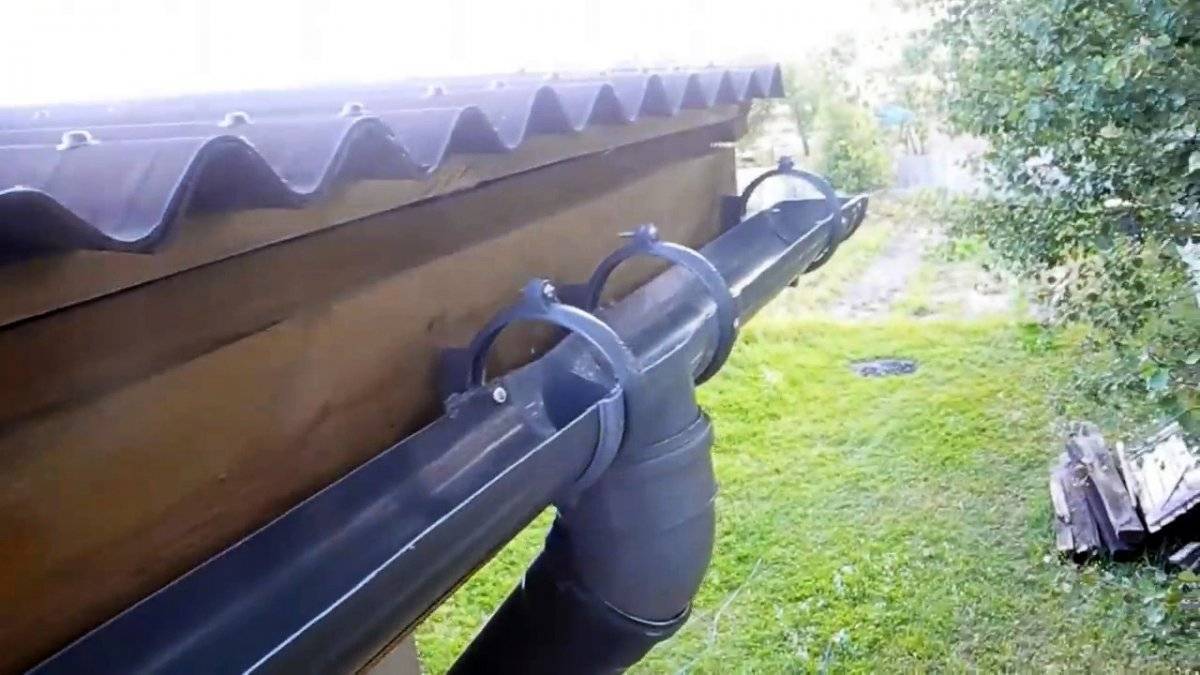

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

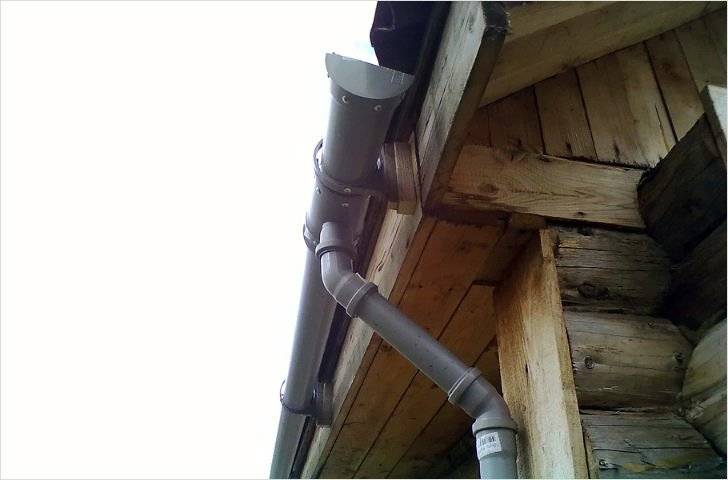

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Как правильно сделать водосток с крыши своими руками

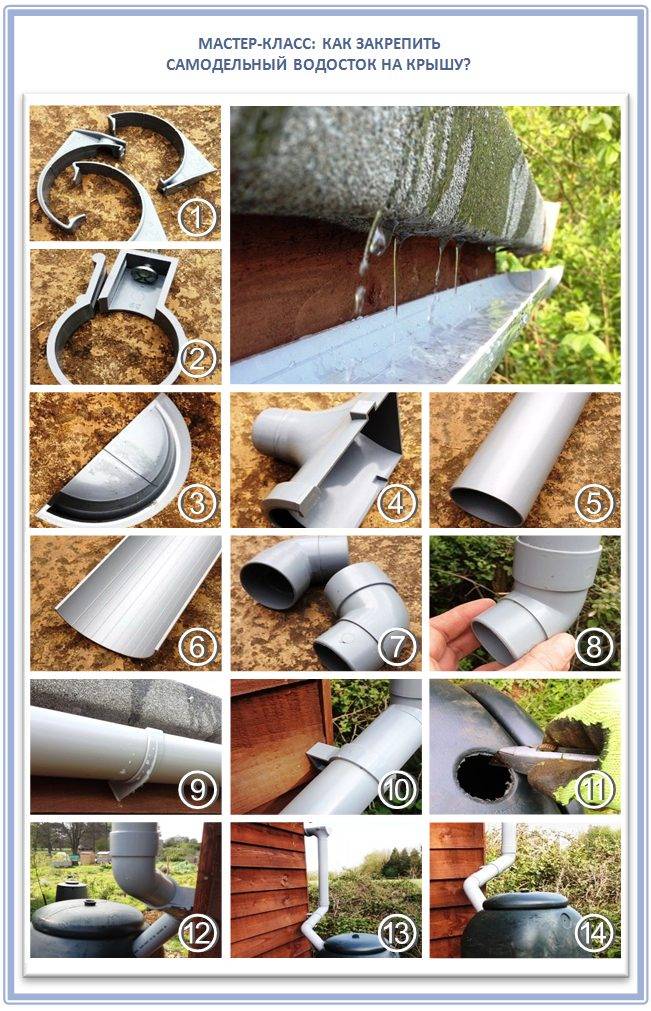

Важное правило успешного монтажа водостока с крыш – соблюдение технологии и составление точных расчетов. На примере пошаговой работы рассмотрим все тонкости сооружения самодельной ливневой канализации с крыши

1. Полимерные трубы закрепляем, размечаем и распиливаем пополам по намеченной линии разреза. В большинстве случаев подходят коричневые канализационные трубы Ø110 мм. Для этих целей используют болгарку или универсальный инструмент с насадкой под полимеры. Шаблоны ускорят быструю разметку желобов. Заглушку для верхнего конца желоба тоже разрезать пополам, не следует распиливать только входные патрубки, оставляя до 20 см.
2. Готовые желоба под водосток нужно закреплять на стене или опорных стропилах кронштейнами. Лучше приобрести готовые держатели, но несложно сделать и самостоятельно по предложенному образцу. Подойдет листовой металл, но ковка будет надежнее.
3. На резьбовых элементах крепятся готовые кронштейны, начиная с верхнего края с уклоном к нижним вертикальным стоякам ливневых отводов. Начинаем с разметки между крайними точками фасада, забив гвоздики для натяжения бечевки для разметки. После проверки горизонтали делаем смещение одного конца немного вниз – для уклона.
4. Держатели монтируются с равным интервалом в пределах полуметра или немного больше. Аналогично крепятся хомуты вертикальных труб под слив, последний фиксирует нижнее колено, отводящее струю ливневой канализации. От фасада вся конструкция должна отстоять на 10-15 см.

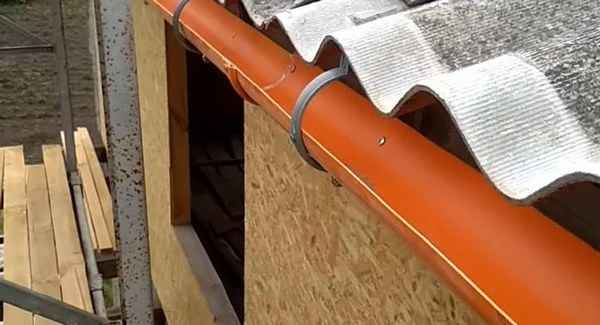

5. Желоба из канализационных труб укладываем на серповидные кронштейны и выполняем крепление (клей, алюминиевая клипса). От протекания после перфорации защитит герметик. На краях фиксируем заглушки тем же способом.
6. Воронки или раструбы вертикального востока устанавливается без клея, а герметизацию делаем резиновыми прокладками от полимерных тройников.

1. Вертикальный водосток монтируется сверху и выравнивается по вертикали, затем закрепляется хомутами. Особенно тщательно соединяем колена на поворотных участках. В воронки вкладываем металлическую сетку, чтобы опавшие листья и другой растительный мусор не забивался в трубы.

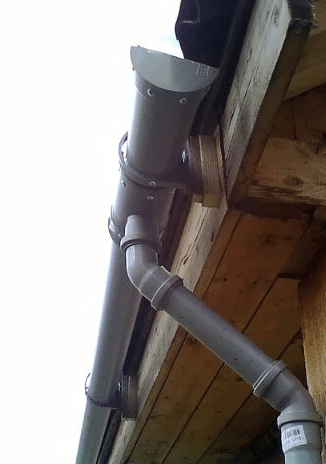

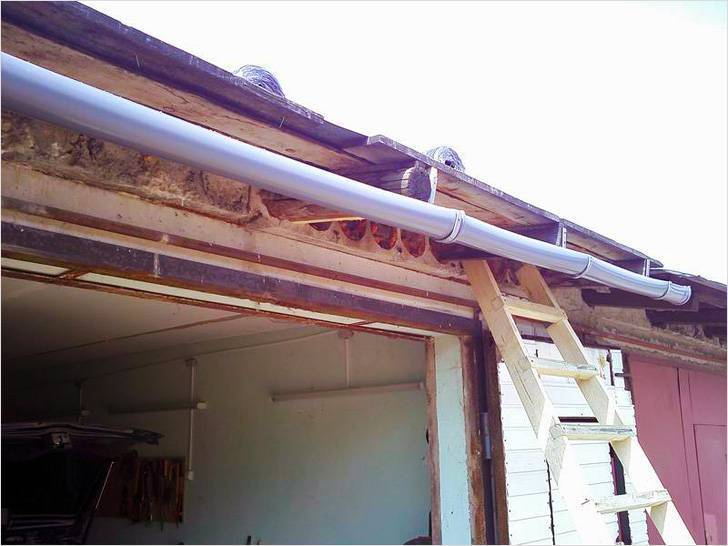

Сооружаемый своими руками водосток из канализационных труб – экономичный способ обустройства отвода атмосферных осадков с кровли. При правильном подходе к делу он прослужит многие годы без потребности в замене отдельных фрагментов или всего желоба по периметру крыши. Надежная конструкция будет справляться с функциональной нагрузкой, сохраняя дом от неконтролируемой талой и ливневой воды.

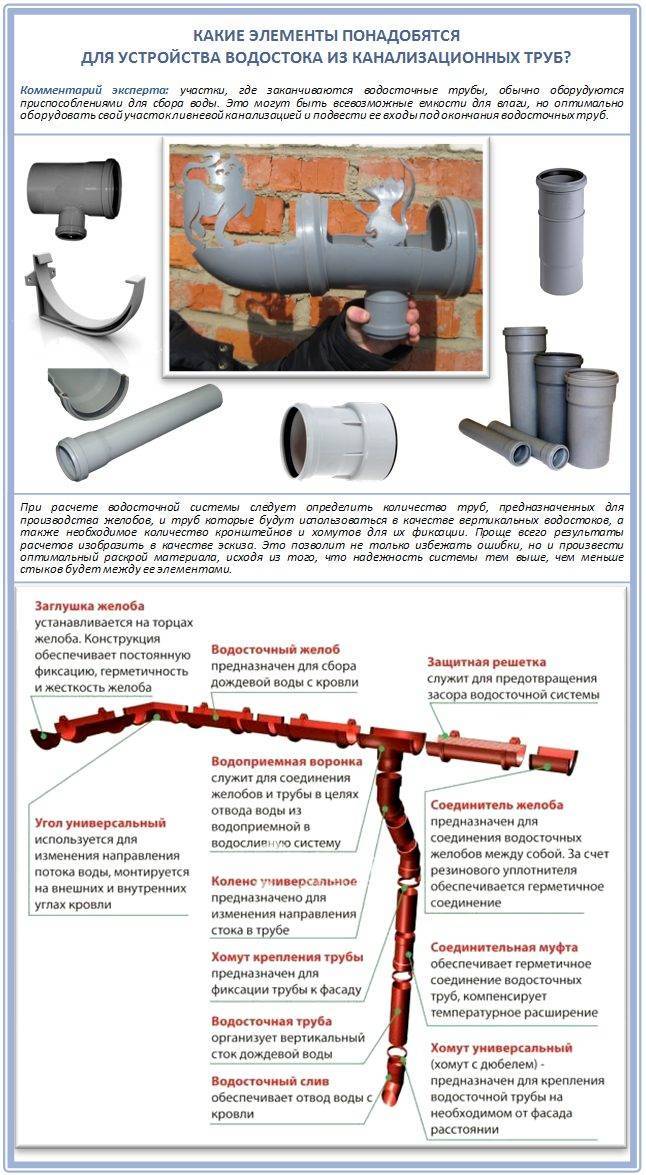

Конструкция

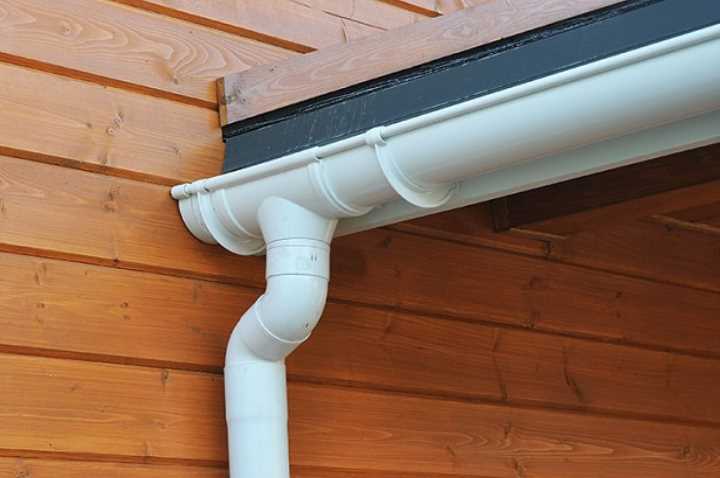

Водостоки для крыши – устройства необходимые для сбора воды со скатов крыши и доставки к ливневой канализации. Устройство водосточной системы представляют собой совокупность труб. В него входят следующие элементы:

Конструкция внешней системы водостока крыши

1. Водосточные желоба. Желоба – полукруглые или прямоугольные половинки труб. Их монтируют по периметру здания, чтобы жидкость со скатов не портила материал отделки стен, а организованно покидала пределы отмостки дома. Их производят разных диаметров, чтобы подобрать для любой площади скатов и объема выпадающих осадков.
2. Водосточные воронки. Воронками водостока называют устройства, напоминающие по внешнему виду воронку. Их монтируют на желоб, чтобы перенаправить жидкость к ливневой канализации.
3. Водосточные сливы. Вертикальные трубы, которые через водоприемную воронку связываются с желобом, называют сливом. Через них талая и дождевая вода попадает в канализацию. Обычно при разработке схемы водостока для крыши, размещают несколько сливов в разных местах дома. Водосточные сливы располагаются над решеткой ливневой канализации, чтобы вода, льющаяся из них, не размывала почву или бетонную отмостку вокруг дома.
4. Кронштейны. Кронштейнами называют крючки, необходимые для крепления. С их помощью сливы, желоба фиксируются на стенах и карнизах здания. От прочности этих элементов зависит, выдержит ли водосток вес снега или разрушится.

Металлические водостоки

Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:

1. Высокая устойчивость к коррозии. Оцинкованная сталь не вступают в реакцию, поэтому не ржавеет. Благодаря этому металлические изделия для обеспечения отвода воды с крыши имеют большой срок эксплуатации.

2. Механическая прочность. Устройство желобов, воронок и сливов из металла достаточно прочное, чтобы выдержать значительную снеговую нагрузку. Падающие с деревьев ветки и попавший мусор не наносят вред и не повреждают элементы конструкции.

3. Устойчивость к перепадам температуры. Прочность стали не снижается ни в сильную жару, ни в мороз. Даже резкий перепад с плюсовой на отрицательную температуру не влияет на ее целостность.
4. Устойчивость к огню. Стальные детали, из которых оборудуют водосточную систему дома не горят и не поддерживают горения, а потому соответствуют строгим нормам противопожарной безопасности.

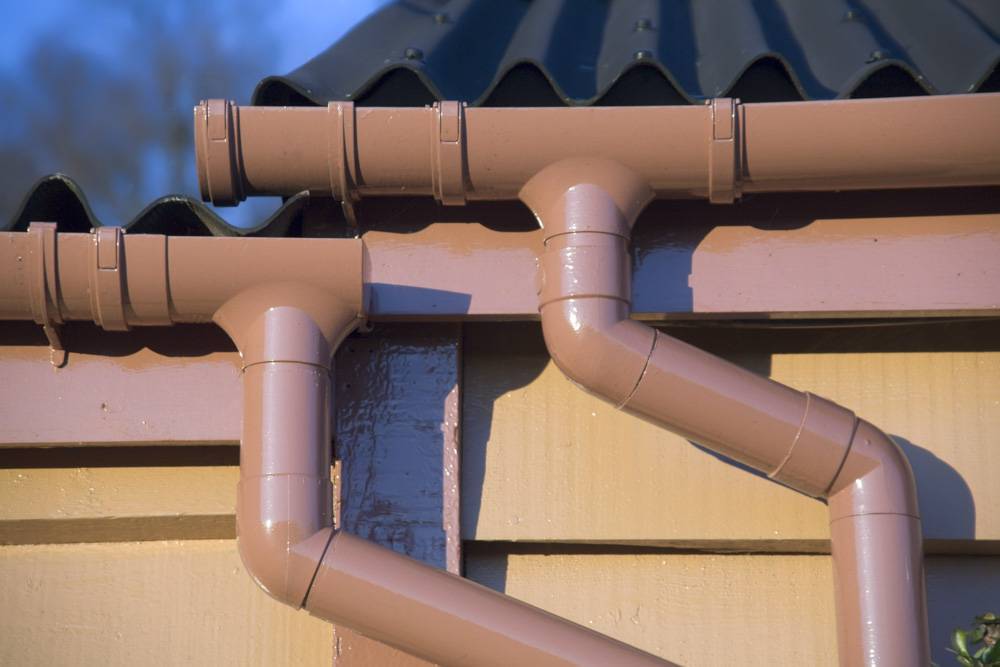

Пластиковые водостоки

Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:

1. Легкий вес. Пластиковые сливы, желоба и воронки весят в несколько раз меньше, чем такие же детали из оцинковки. Потому установка водостоков из пластика возможна даже на старых крышах, в которые нагрузку на стропила увеличивать просто рискованно.
2. Разнообразная цветовая палитра элементов. Даже самые бюджетные производители предлагают своим покупателям выбор из 6-8 цветов. Если говорить о дорогостоящей продукции, то ассортимент оттенков не ограничивается десятком наименований, поэтому можно легко подобрать цвет в тон к кровельному материалу или стенам дома.

3. Полная герметичность соединений. Пластиковые модели желобов, сливов и воронок соединяются в единую систему более герметично, поэтому протечки в ней возникают реже.

4. Полный выбор комплектующих. Ассортимент элементов для сборки – рай для владельцев нестандартных крыш, углы которых не 90 градусов. Подобное разнообразие позволяет сделать множество индивидуальных конфигураций.
5. Доступная цена. Цена на пластиковую продукцию по оценкам строительных консультантов в 1,5-2 раза ниже, чем на качественную металлическую.

Монтаж

Монтаж желобов осуществляют под наклоном к горизонту. Рекомендуемый угол – 1 см на 1 погонный метр коммуникаций. Место крепления зависит от того, в каком доме проводят работы. Если крыша еще не покрыта, то водосток крепят на лобовую планку карниза или на стропила. Если дом жилой или имеет большой вынос, то его подвешивают к самой кровле.

Рекомендуем ознакомиться: Можно ли построить вентиляцию в частном доме из канализационных пластиковых труб

Нюансы монтажа желобов:

• Желоб располагают на 3 см ниже края крыши, если об этом не позаботиться, то его снесет зимой снегом или льдом.
• Внешний край должен быть ниже внутреннего на 1 см – это позволит при переполнении выливаться воде дальше от стен дома.
• Желоб относительно кровли ориентируют так, чтобы его 2\3 выступали за край – это позволит качественно улавливать струи под напором.
• Монтаж начинают от угла крыши, где устанавливают крепеж. От него размечают расположение желоба, учитывая уклон. Линию фиксируют бечевкой и прикручивают остальные крепежи.
• Подобным образом размечают горизонтальные сегменты водостока.

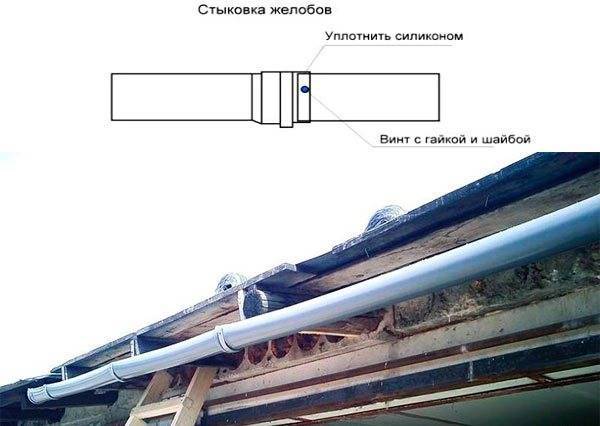

• Соединение желобов осуществляют при помощи холодной сварки с дополнительными алюминиевыми клипсами.
• Монтаж воронок проводят без использования клея в раструб, ограничиваясь готовыми прокладками фитингов.
• Вертикальные стойки, их изгибы собирают в раструб, как обычную канализационную систему.
• Собирают водосточную систему сверху вниз. Сначала подвешивают собранные желоба, затем монтируют вертикальные участки.

Рекомендации по монтажу наружных водосточных систем из оцинкованной стали

• Советуем использовать водостоки нашего производства.
• Все приведенные ниже расчеты и рекомендации являются приблизительными.
• В каждом отдельном случае мы рекомендуем проконсультироваться со специалистами.

На первом этапе после принятия решения о монтаже водосточной системы необходимо рассчитать количество водосточных стояков в зависимости от площади кровли здания. Водосточные трубы диаметром 100 мм обеспечивают отвод воды с площади кровли до 70 квадратах метров, а водосточные трубы диаметром 140 мм. с площади крыши до 90-100 квадратных метров. Расстояние между водосточными стояками рекомендуется соблюдать не более 16 метров. Водосточные системы в зависимости от конструкции здания можно монтировать с использование водосточных желобов или без них.

Если проект предусматривает монтаж водосточных желобов.

• Определить горизонтальность краев крыши, для дальнейшего учета количества воронок и уклона желоба смотрите Рис. 1 (1)
• Определить места установки водосточных воронок (или желобов с патрубком) смотрите Рис. 1 (2) Уточнение: длина желоба L с уклоном в одну сторону не должна превышать 8 метров смотрите Рис. 1 (3)
• Разместить места крепления крайних кронштейнов для водосточных желобов, при необходимости загнуть и закрепить их смотрите Рис. 1 (4.1) и Рис. 1 (4.2)

• Расстояние А min=80 мм, Б max =160 мм. Натянуть между крайними кронштейнами для водосточных желобов шнур, Рис 1 (4.1) и 1 (4.2), через центр дна кронштейна, Рис. 2
• По уровню шнура разметить места крепления кронштейнов, Рис. 1 (4), загнуть и закрепить их. Уточнение: рекомендуемое расстояние между кронштейнами для желоба наружного водостока не должно превышать 700 мм, смотрите Рис. 1. Обычно расстояние делают от 500 мм. до 700 мм. в зависимости от диаметра водосточной системы по принципу чем больше диаметр тем меньше расстояние. Кронштейн загибается в таким образом, чтобы при креплении центр его дна совпадал с натянутым шнуром, а конец плотно прилегал к обрешетке, смотрите Рис. 2 и Рис. 3.
• Монтируем воронку желоба (желоб с патрубком), смотрите рис. 1 (2). Воронка желоба крепится двумя кронштейнами, смотрите Рис. 1 (4.2) и 1 (4.3), расстояние между которыми должно составлять 200 мм.
• Осуществляем монтаж требуемого количества водосточных желобов, закрепив их в специальном фиксаторе с одной стороны и надежно зажимаем лепестками с другой, смотрите Рис. 3 (5). Уточнение: водосточные желоба соединяются методом захода друг в друга по направляющим на глубину 100 мм. Соединитель водосточных желобов в данном случае не требуется.

Для начала монтажа необходимо определить точку крепления верхнего хомута (кронштейна) для водосточной трубы, рис. 4 (1), учитывая угол колена 60° и ширину карниза (а). Примечание: точка крепления верхнего кронштейна должна находится на уровне стыка колена, рис. 4 (2), с трубой, рис 4 (3).

• Закрепить верхний хомут (кронштейн) для трубы, рис. 4 (4). Просверлить отверстие d=11 мм и вбить штырь хомута (кронштейна) для водосточной трубы в стену. Примечание: рекомендуемое расстояние от кронштейна до стены должно составлять 50 мм, рис. 6 (b).
• На верхнем хомуте (кронштейне) закрепить отвес.
• По отвесу выставить остальные кронштейны. Примечание: расстояние между кронштейнами. Рис.4 (с), не должно превышать 1150 мм.

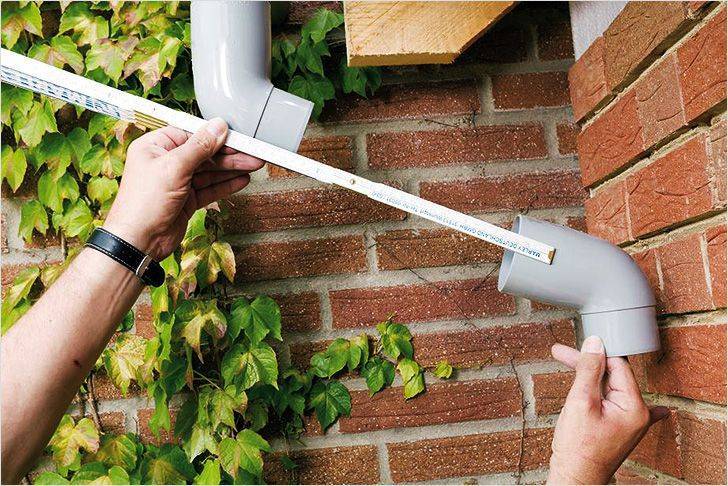

• В случае необходимости (если расстояние более 400 мм) определить длину промежуточной части трубы, рис. 4 (1) При расчете учитывайте расстояние (d), рис. 4 (4) и угол отклонения колена 60° Примечание: определяя длину промежуточной части, необходимо добавить припуск 200 мм для соединения трубы с коленами, рис. 4 (1).
• Собрать участок из двух колен и промежуточной части трубы.
• Одеть его на воронку и вставить в верхний кронштейн.
• Произвести монтаж прямых участков водосточной трубы, вставляя их последовательно по направлению потока воды.
• Установить нижнее колено, рис. 4 (5). Примечание: стык нижнего колена с трубой должен крепить кронштейн, рис. 4 (6).

Предлагаем так же ознакомится с другими статьями которые помогут Вам сделать правильный выбор:

Крепление водосточных труб к стене является одним из этапов монтажа системы, которая эффективно осуществляет отведение осадков, попадающих на поверхность кровли. Если установка крышного водостока производится после того, как была смонтирована кровля, то водостоки также можно закрепить к стене (на лобовую доску, к стропильной ноге, или к обрешетке) кронштейнами.

Водосточная труба, в которую собираются стоки с кровельных желобов, может быть закреплена на стене

Инструменты и материалы

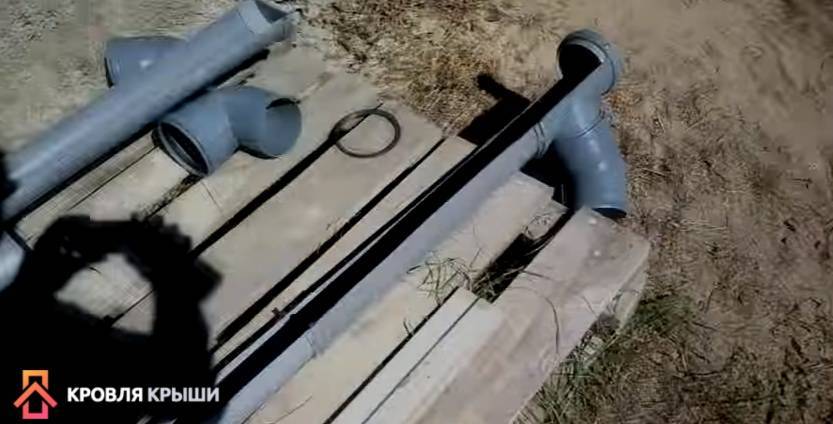

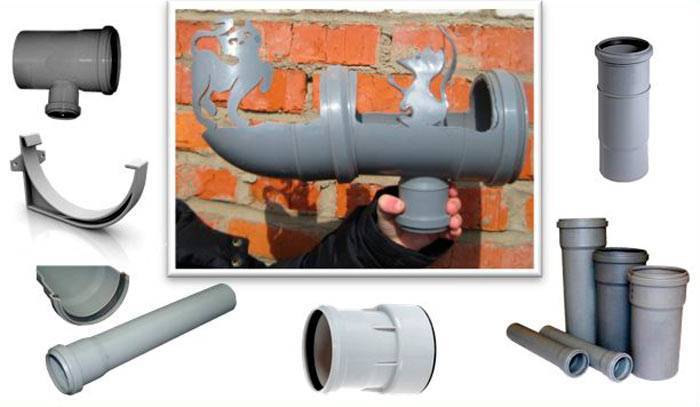

Для создания водосточной системы нужно использовать канализационные трубы диаметром 11 см для желобов и 5 см — для вертикальных стоков. Кроме того, понадобятся тройники (11 см — входы, 5 см — выходы), угловые переходники, кронштейны и хомуты.

Для нарезки элементов нужной длины можно воспользоваться болгаркой с диском для пластика (под воздействием других дисков трубы будут нагреваться и плавиться) либо электрическим лобзиком, ручной ножовкой.

Кроме того, понадобятся:

• измерительный инструмент;
• шнуровка для отбивания линии установки кронштейнов;
• отвертка;
• любой подходящий для наружных работ герметик;
• крепежные элементы (саморезы, дюбеля).

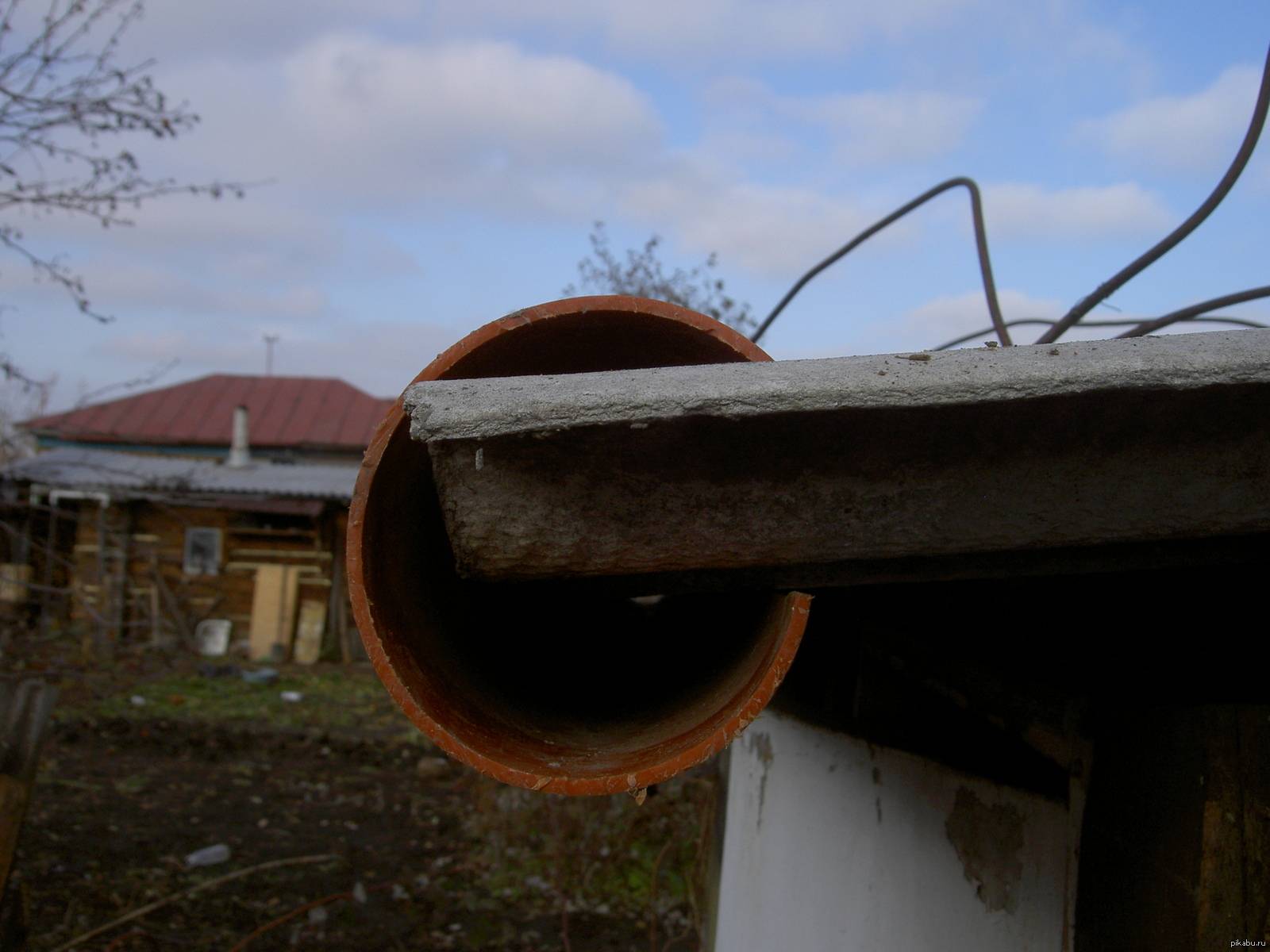

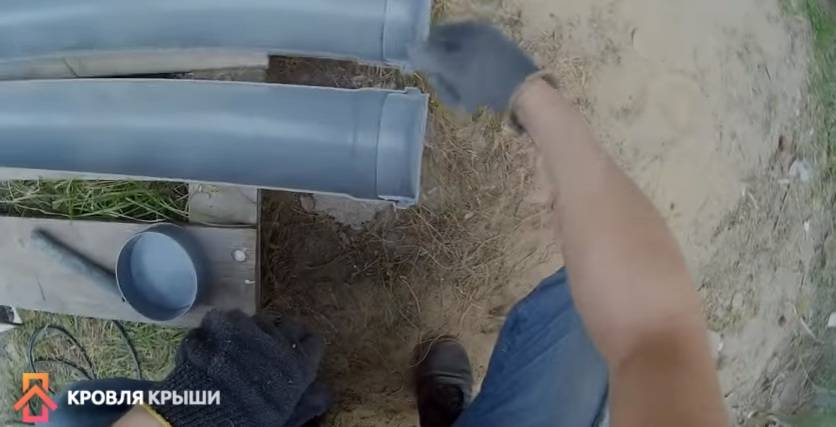

Для желобов нужна труба, разрезанная пополам по всей длине. Чтобы сделать ровный рез, можно зафиксировать направляющие рейки. Если разрезание будет осуществляться ручной ножовкой, достаточно прорисовать линию.

Особенности монтажа

Пластиковая водосточная система зимой испытывает очень большую нагрузку, поэтому кронштейны и хомуты надежно закрепляют. Кронштейны лучше крепить к стропилам или кобылкам – это более прочная конструкция, чем обрешетка кровли или карнизная доска. Соединять между собой пластиковые водосточные элементы можно при помощи клея или прокладок. При помощи прокладок предпочтительней – соединение всегда можно разобрать и заменить любой фрагмент системы. При склейке пластиковых элементов получается неразборное соединение, и любой ремонт вызовет дополнительные сложности.

Кроме того, монтаж водосточной системы на клей требует сборки специальных компенсаторных элементов для компенсации температурного расширения. Прокладки из ЕDРМ имеют срок эксплуатации, примерно равный сроку службы пластиковых изделий из ПВХ.

Порядок установки водостоков на крыше

Сначала размечают расположение кронштейнов для желобов с учетом необходимого уклона – 2,5-3 мм на метр. Затем крепят кронштейны. Их прикручивают либо к ровной и прочно закрепленной карнизной доске, либо к нижней части стропил (чаще всего это кобылки), либо к кровельной доске (кровельному настилу).

Водосточный желоб должен располагаться так, чтобы край кровельного покрытия приходился примерно на его середину. К кровельной доске кронштейны прикручивают до устройства кровельного покрытия. К настилу из ОСП крепить кронштейны нежелательно. Расстояние между кронштейнами для пластикового водостока – 500-600 мм. Кронштейны необходимы по обе стороны от поворотных элементов и воронок.

Затем собирают и монтируют желоб с применением прокладок и герметика. Торцы желобов закрывают заглушками. Желательно к самому краю кровли прибить капельник (к кровельной доске). Желоб не должен выступать за прямую, проведенную по скату, иначе в него будет падать снег при сходе пластов снега со ската.

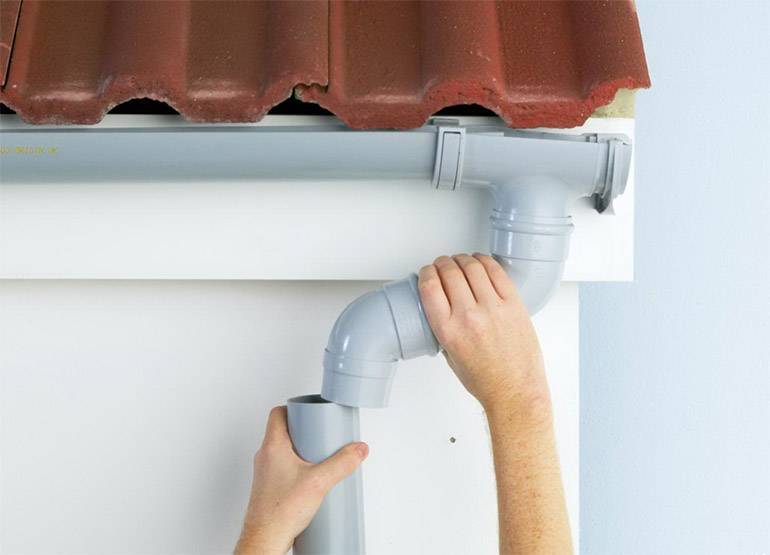

Вторым этапом монтируют водосточную сливную трубу. Она должна располагаться не вплотную к стене дома, а на расстоянии 5-8 см, иначе в дождь, после него этот участок стены будет всегда подмокать. Расстояние между кронштейнами не меньше 1 м, располагать их рекомендуется под местом соединения труб или соединением с воронкой. Трубы соединяют между собой аналогично канализационным – промазывают герметиком прокладку и место стыка, вставляют одну трубу в другую. Затем собранные водосточные элементы вставляют в хомуты, стягивают болтами или защелкивают замки. В последнюю очередь монтируют наконечник.

Пластиковые желоба и трубы очень легко режутся ножовкой или болгаркой. Необходимо тщательно зачистить заусенцы.

Все подробности монтажа водостока из пластика показаны на видео.

Водосток из пластиковых бутылок

В финансово сложной ситуации можно сделать временную водосточную систему для небольшой крыши из пластиковых бутылок. Долго он не прослужит, но год отстоит (если не будет экстремальных ливней, потопов и снегопадов). Для монтажа водостока понадобится много ровных бутылок большого диаметра (1,5 или 2 л). Бутылки обрезают, чтобы получились цилиндры.

Пластиковые цилиндры вставляют один в другой с нахлестом 2 см, скрепляют мебельным степлером. Вертикальный слив крепят к стене при помощи хомутов из проволоки, обрезков жести или упаковочной ленты.

Горизонтальную часть собирают из полуцилиндров. Скрепляют степлером, стыки промазывают герметиком. Желоб без герметика будет протекать. Пластиковые бутылки гибкие, и подвесить желоб на хомутах не получится. К конструкциям здания крепят горизонтальную доску, на нее укладывают желоб и прикручивают проволокой, иначе его смоет.

Вертикальный слив желательно делать чаще – через 3-5 м. Стыкуют вертикальную и горизонтальную часть конструкции также при помощи герметика.

Особенности ливневой системы для плоской крыши

Водосток на плоской крыше начинается в месте сбора воды и представляет собой вертикальные, вделанные в стену трубы с выводом в канализацию. При строительстве системы следует предусмотреть обязательное утепление труб. Теплоизоляция не даст конденсироваться влаге на внешней стороне ливневки в холодный период, предотвратит возможное гниение стен строения. При температурных минимумах теплоизоляция не даст промерзнуть самому водостоку.

Защита от загрязнения на плоской крыше сводится к установке сетки на принимающее отверстие. Это может быть плоская вставка или сеточный колпак.

Инструменты и материалы

Для работы понадобятся следующие материалы:

• трубы диаметром 5 см;
• трубы диаметром 11 см;
• тройники с разным диаметром на выходах (по 11 см на двух входах и 5 см на одном выходе – к нему подключится вертикальный сток);
• переходники, если планируется отводить воду не вертикально, а под некоторым углом (например, для сбора осадков в специальную ёмкость);
• кронштейны для подвешивания желобов (по одному на каждые 50-60 сантиметров);
• хомуты для крепления вертикальных стоков (по одному на каждые 1,5-1,8 метра);
• герметик для промазывания всех стыков (универсальный или для наружных работ).

Необходимые для сборки инструменты:

• болгарка;
• специальный круг с алмазным напылением и сегментами, обеспечивающий качественную и безопасную резку труб (из-под диска будет выходить исключительно мелкая стружка, остывшая до низкой температуры);
• можно также использовать электрический лобзик или кусок ножовочного полотна (это самый бюджетный инструмент);
• строительный шнур (используется для определения уровня крепления кронштейнов);
• отвёртка для работы с шурупами.

Конструкцию удобнее монтировать на земле. Но если уже установлены кронштейны, хозяевам придётся работать на крыше. Принцип сборки будет одинаков в обоих случаях.
