Замена старого фундамента дома на свайно-винтовой

Плюсы и минусы

У материала есть масса преимуществ, которые и делают его наиболее популярным в данный момент:

  • Универсальность в использовании (можно применять в условиях разного типа грунтов независимо от рельефа местности).
  • Высокая прочность. Если изделие изготовлено из качественной стали, оно будет служить долгое время даже в неблагоприятной внешней среде.
  • Возможность выполнять действия по замене независимо от времени года, температуры воздуха и других погодных условий.
  • Отсутствие необходимости производить демонтаж основной конструкции.
  • Возможность заменить фундамент любого типа.
  • Приемлемая стоимость. Практически каждому заказчику доступны подобные работы.

К недостаткам данного строительного материала можно отнести следующие моменты:

  • Такие сваи нельзя использовать в скалистой местности, поскольку трудно осуществлять подобную деятельность на каменистой земле. В этом случае может быть поврежден внешний слой почвы, что может повлечь за собой быструю коррозию.
  • Вероятность того, что сварной шов будет некачественным, это серьезно сократит срок службы конструкции.
  • Коррозия. Как правило, если материал не обработан специальным антикоррозийным покрытием, прослужит он в разы меньше.
  • Когда сваи уже закручены, невозможно проверить, были ли они повреждены в процессе монтажа.
  • Невозможность устроить под деревянным домом подвал.

Сваи данного типа хороши для возведения относительно легких сооружений, на их срок службы влияет не только качество стали, ее толщина и марка, но и правильность выполнения сварного шва, состав покрытия от коррозии и особенности почвы.

Виды свай

Винтовые сваи имеют два основных вида:

  • Сварные.
  • Литые.

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи:

  • Однолопастные.
  • Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные. Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

  1. Разметка участка.
  2. Погружение и выравнивание свай.
  3. Заливка бетоном.
  4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

  • Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
  • Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

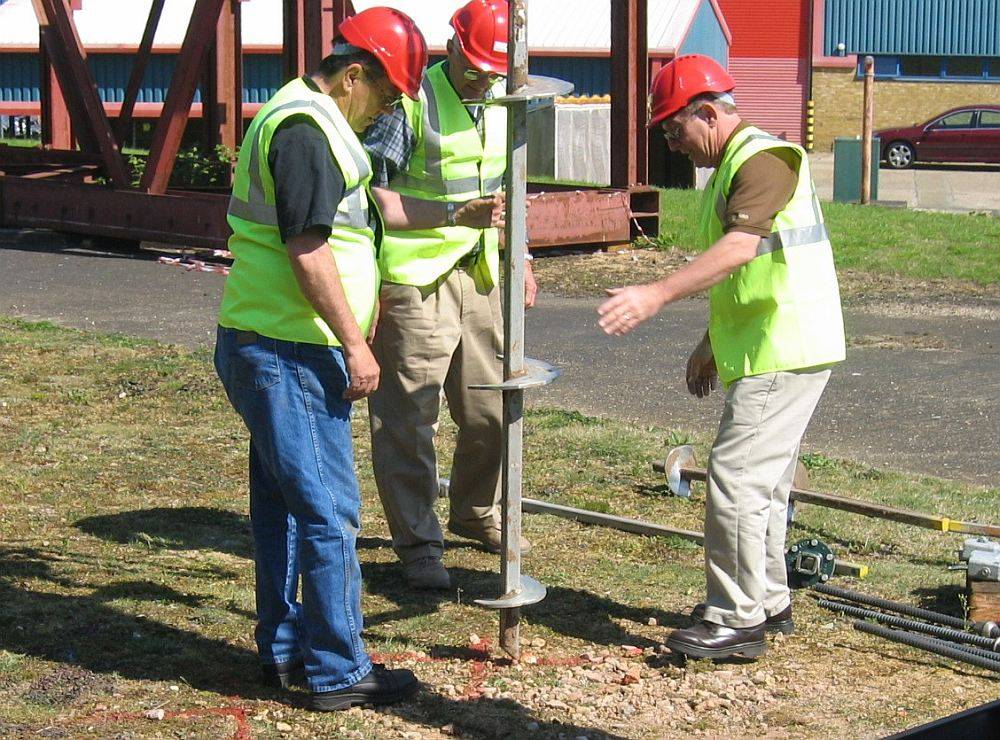

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

  • Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
  • Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:

Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном

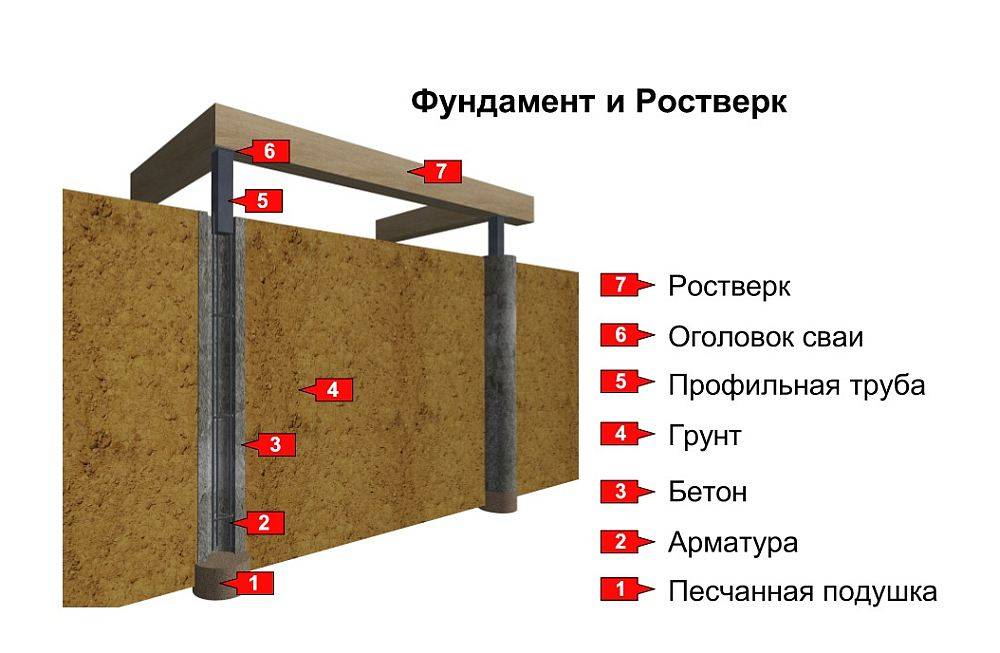

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

  • Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

    Фото 13. Свайное основание с железобетонным ростверком

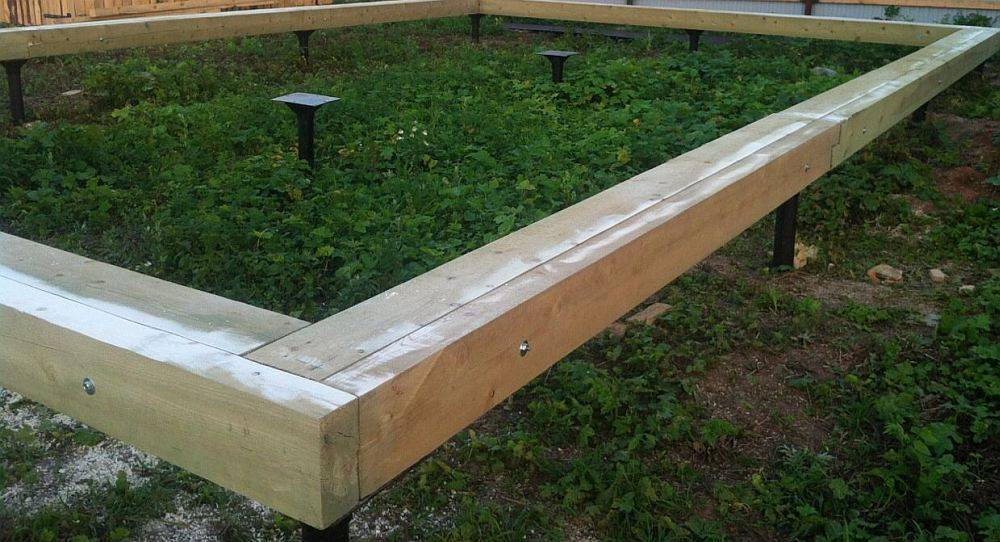

  • Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

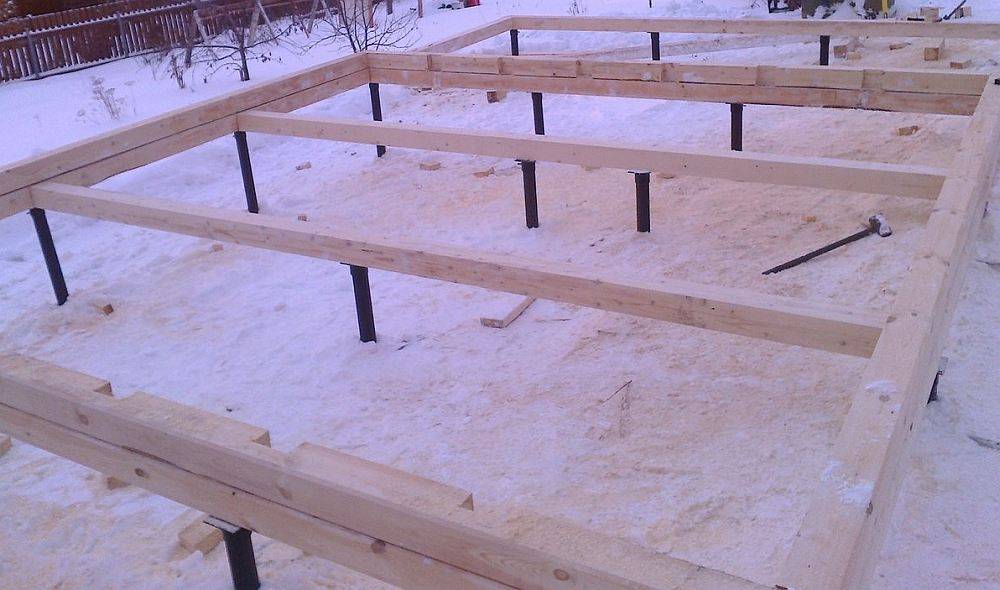

    Фото 14. Свайный фундамент с обвязкой из деревянных балок

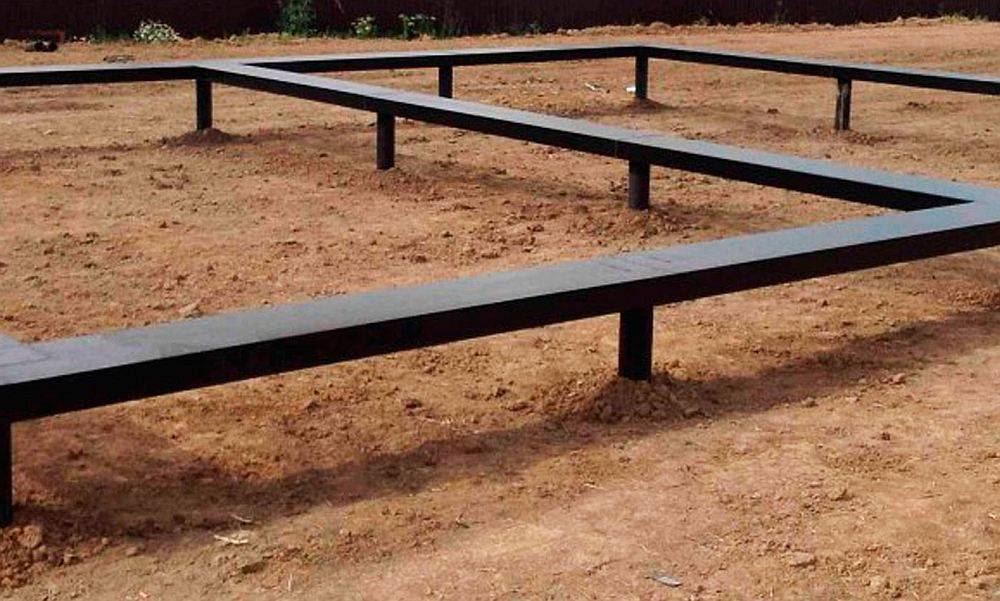

  • Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

    Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино

Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино

Плюсы и минусы восстановления

Использование винтовых свай для ремонта фундамента имеет следующие плюсы:

  • Возможность произвести все действия максимально щадящими методами.
  • Простота и высокая скорость работы.
  • В некоторых случаях можно все действия выполнить вручную, без привлечения специальной техники.

Имеются некоторые минусы:

  • Несущая способность винтовых свай ограничена и требует качественного расчета.
  • Монтаж свай производится в достаточно сложных условиях, что снижает его качество.
  • Создание полноценного фундамента под имеющейся постройкой — сложная инженерная задача, которую нельзя поручать кому попало.

Кроме этих особенностей, следует учитывать, что винтовые сваи погружаются до контакта с плотными слоями.

Если этого не происходит, за работоспособность опоры не поручится ни один профессионал, что создает существенную проблему и требует предварительного уточнения.

Правила размещения свай

Сваи размещаются по углам будущей конструкции и по центру несущих конструкций

Перед тем как осуществлять монтаж свай, нужно выполнить разметку их расположения на участке. Для этого первоначально рисуют на бумаге план расстановки опор, руководствуясь проектной документацией.

План дома делят на прямоугольники, рассчитывают размер каждого участка. На каждом углу прямоугольника и по центру всех несущих конструкций размещают сваю.

После того как определено расположение опор на участках с максимальной несущей нагрузкой, оставшееся между элементами расстояние делят на равные отрезки. В зависимости от расчетного количества опор равномерно распределяют их по периметру. Подробнее о планировке смотрите в этом видео:

Оборудование для монтажа

Применение специального оборудования для завинчивания винтовых свай одному упрощает и облегчает работу, но допускает некоторые погрешности.

Разработаны портативные устройства, которые можно транспортировать в легковом автомобиле.

Инструкция по работе бензигидростанции УЗС-1:

  • в ствол опоры вставляют гидровращатель, его вал с винтовой конструкцией закрепляют с помощью стопора;
  • устанавливают конструкцию с установленным в ней механизмом на размеченное место;
  • к гидровращателю крепят рычаг, конец которого укрепляют на земле;
  • включают станцию, она начинает ввинчивать опору.

Агрегат запускают и выключают с помощью рычага. Такие станции подходят для ввинчивания конструкций диаметром от 79 до 113 мм при индивидуальном строительстве. Устанавливать винтовые сваи для многоэтажных домов нельзя, они не выдержат значительных несущих нагрузок. Подробнее смотрите в этом видео:

Для более быстрого закручивания, можно присоединить к конструкции дрель

Еще один способ механизированной установки включает использование дрели и редукторного гайковерта.

Конструкцию скрепляют болтами.

На трубу будет действовать значительное усилие, поэтому для ее усиления и предотвращения от деформации прокладывают швеллер.

Дрель подключают к напряжению, вращаясь, она вкручивает винтовую конструкцию. Нужно строго контролировать вертикальный уровень при погружении.

Винтовая опора будет надежной только в том случае, когда она передает несущую нагрузку от дома на плотную устойчивую почву и не проседает под действием силы тяжести. Завинчивают ее до упора, пока она достигнет грунта такой плотности, который не дает погрузиться ниже.

Вне зависимости от выбранной технологии монтажа закручивание винтовых свай своими руками должно выполняться строго в вертикальной плоскости с использованием уровня.

Алгоритм монтажа фундамента

Процесс монтажа фундамента для каркасного дома включает ряд действий:

  1. Расчистка участка под строительство дома. На этой стадии следует избавиться от растущего на месте стройки кустарников и высокой травы, произвести выравнивание почвы.
  2. Составление проекта дома. В нем должны содержаться сведения относительно вида фундамента, характеристики строительных материалов, применяемые при его монтаже. В данном случае – диаметр и длина используемых винтовых свай.
  3. Предварительная разметка периметра фундамента, а также мест, в которые будут вкручиваться опоры. Следует понимать, что каркасный дом на винтовых сваях подразумевает равномерную нагрузку на основные точки несущей конструкции. Выбранные под установку места должны быть на равноудаленном друг от друга расстоянии.
  4. Вкручивание свай. Перед этим выбранные для установки участки окапывают и опускают на 30-40 см ниже поверхности самой почвы. Удобство заключается в возможности самостоятельной установки опор без специализированной техники. Вкручивание происходит при помощи рычага, которым легко может служить отрезок металлической трубы.
  5. Последний этап – выравнивание поверхности вкрученных свай по всему периметру их установки. Правило обязательно, его игнорирование приведет к появлению играющих углов, которые будут препятствовать дальнейшему строительству несущих стен каркасного дома.

Разновидности ленточного фундамента

По типу заглубленности ленточный фундамент на свах может быть:

  1. Незаглубленный. Основание монолитной ленты совпадает с нулевой отметкой, а ниже — расположены сваи. Такой тип основания отлично подходит для сооружения легких конструкций: беседок, террас, хозпостроек, дачных домиков. Для возведения дома, даже из легких газо- и пеноблоков, такой фундамент использовать не рекомендуется по причине риска неравномерной усадки.
  2. Мелкозаглубленный. Основание ленточной ленты заглублено в грунт на 10-20 см, а остальная часть возвышается выше нулевого уровня. Этот тип основания подходит для дома из различных материалов. Применение фундамента возможно на грунтах, дающих неравномерную усадку. Мелкозаглубленная ленточная конструкция не используется на болотистых почвах и на участках с высоким уровнем грунтовых вод и возможностью подтопления.
  3. Висячий. Монолитная лента располагается над уровнем земли, опираясь на сваи. Устройство такого фундамента требует сложного расчета. Самостоятельно сделать висячий ленточный фундамент на сваях крайне проблематично. Однако на пучинистых, болотистых грунтах и при высоком залегании подземных вод этот тип основания незаменим. Если ваш участок имеет такие сложные гидрогеологические условия, то строительство основания лучше доверить профессионалам.

Выбор нового основания

Несмотря на возможность использования различных технологий для сооружения оснований, наиболее подходят для замены ленточные фундаменты и винтовые сваи. Преимущество ленточного фундамента:

  • Небольшая стоимость.
  • Очень простая технология.
  • Выдерживает большие нагрузки.
  • Возможна установка при минимальных временных затратах.

Плюсы винтовых свай:

  • Идеально подходит при возведении строений на осадочных почвах и на значительном уклоне.
  • Высокая прочность.
  • Относительно низкая стоимость.
  • Быстрый монтаж.

На винтовые сваи поставить даже большое домовладение можно значительно дешевле, чем при использовании ленточного фундамента, а скорость монтажа позволит справиться с работами даже в районах, где тёплое время года ограничено всего несколькими месяцами.

Этапы проектирования фундамента на винтовых сваях

Расчеты для устройства фундамента на сваях делает конструкторское бюро на этапе разработки проектно-технических документов для строительных работ. Самостоятельные расчеты проводятся при помощи СП 24.13330. Для основы здания на винтовых сваях необходимо рассчитать несущую способность слоя грунта на уровне расположения спиральных лопастей. Этот параметр необходим для определения несущей способности сваи.

Далее необходимо определить число свай, вычислить их шаг монтажа на прямых участках, там, где стыкуются стены, а также в местах расположения каминов, печей, генераторов и прочих спецконструкций.

Чтобы не прибегать к полноценному геологическому изысканию, определить тип грунта можно путем тестового вкручивания. Таким образом определяется глубина залегания несущего слоя, состав почвы и высота залегания грунтовых вод. Однако, данные полученные таким путем будут очень условными, поэтому для объективации картины несущей способности грунта в расчетах используют поправочный коэффициент 1.6-1.7.

Расчет количества винтовых свай

Пример расчета свайно-винтового фундамента

Исходные данные для расчета фундамента под двухэтажный брусовой дом с размерами в плане 6 на 6 метров:

  • грунты на участке — суглинок и суспеси;
  • диаметр используемых свай — 108 мм, диаметр лопасти — 300 мм;
  • масса дома, со всеми нагрузками от стен, перегородок, перекрытий, полезной и снеговой нагрузкой — 60 тонн.
  • периметр наружных стен  — 24 м, в нашем случае внутренних несущих стен нет.

Узнаем несущую способность грунта. Для этого воспользуемся таблицей ниже.

Тип грунтаRо на глубине 150 см и более, кг/см2
Галька с включениями глины4,5
Гравелистый с включениями глины4,0
Песчаные почвы (крупная фракция)6,0
Песчаные почвы (средняя фракция)5,0
Песчаный (мелкая фракция)4,0
Пылеватый песок2,0
Глинистые почвы и супеси3,5
Вязкие глинистые почвы6,0
Просадочный грунт или насыпное основание (с уплотнением)1,5
Насыпной грунт (без уплотнения)1,5

Несущая способность разных видов почв

Из таблицы видно что для суглинков и супесей параметр равен 3,5 кг/см². Коэффициент надежности по нагрузке принимаем 1,75 (для обеспечения запаса по надежности). Остается вычислить площадь лопасти сваи:

S = (πD²)/4 = 3,14*30/4 = 706,5 см² (значение диаметра лопасти в расчет берется в сантиметрах).

F = S*Rо = 706,5*3,5 = 2472 кг.

Вычисляем допустимую нагрузку:

N = F/γk = 2472/1,75 = 1412 кг ≈ 1,4 т.

Далее рассчитаем минимальное количество свай, которые способны удержать данный дом:

60 т/1,4т ≈ 43 шт.

Дальше определяем шаг между сваями. Для этого длину стен дома делят на количество свай:

24 м/42 шт = 0,57 м — максимальное расстояние между опор.

Получилось довольно большое количество свай для такого небольшого дома, т.к. мы приняли, что геологические изыскания не проводились, и пришлось принять поправочный коэффициент равный 1,75, если провести исследования хотя бы пробным вкручиванием (эталонным), тогда количество свай можно снизить до 18 штук, а это существенная экономия. В каждом случае нужно считать, что обойдется дешевле — геологические изыскания или самостоятельный расчет и перестраховка по несущей способности.

Обвязка уголком винтового фундамента

Монтаж ростверка из уголка является самым экономичным вариантом, по сравнению с более дорогими швеллером или двутавром, не являясь менее прочным. Для устройства ростверка применяется равнобокие уголки 75×75×5 мм, ранее используемые профили использовать недопустимо, так как в процессе предыдущей эксплуатации в них могли возникнуть внутренние напряжения, способные привести к изменению геометрии вашей конструкции.

Состав работ:

  1. Отмечание на головах винтовых свай уровня нулевой отметки, с ровной отрезкой ствола сваи. Зашлифовка срезов.
  2. Приваривание столиков из листовой стали ≥ 5 мм. Усиление пластин боковыми косынками. Проверка одинаковости высотных отметок лазерным нивелиром. Верх столиков должен быть строго на одном уровне.
  3. Разметка центральных осей с проверкой совпадения диагоналей.
  4. Установка уголков полкой вверх по наружному контуру с отступом от центральной оси достаточным для укладки стеновых материалов. Для соединения в углах профили обрезаются под углом 45°. При необходимости соединения по длине, стыки на сварке должны располагаться по центру опорных столиков. Повторно проверяется размеры по диагоналям.
  5. Приварка уголковых профилей к опорным пластинам, сварка угловых соединений. Недопустима прихватка, необходимы полные качественные швы.
  6. Укладка профилей внутреннего контура, также полкой вверх и отступом. Проверяем достаточность зазора между внешними и внутренними полками под возведение стен. Приварка элементов аналогично внешнему контуру.
  7. Таким же образом привариваются промежуточные перегородочные профиля.
  8. Окраска всех металлических элементов за 2 раза с очисткой швов.

Связи, для восприятия боковых воздействий (в основном ветровых), выполняется из 2-х спаренных профилей 50×50×5 мм, закрепляемых болтами на приваренные по осям свай треугольные пластины. Нижняя горизонтальная связь монтируется от земли минимум на 10…15 см, для не повреждения силами морозного пучения, верхняя на таком же расстоянии от низа ростверка. Для жёсткости обязательно устанавливаются диагональные связи. Все элементы также окрашиваются за два раза.

Грамотная обвязка СВФ, часто возводимых на болотистых участках и косогорах, чрезвычайно важна для обеспечения прочности и долговечности всего здания. Поэтому при устройстве обвязки винтового фундамента своими руками необходимо тщательное соблюдение технологии.

Особенности винтовых свай

Причин разрушения фундамента или раскрытия трещин несколько: неучтены грунтовые условия или они изменились во время эксплуатации, увеличилась сборная нагрузка (пристройка по горизонтали или вертикали), нарушена технология, по которой подземная несущая конструкция возводилась.

Поможет решить любую из них реконструкция фундамента винтовыми сваями, причем, эта технология позволяет обойтись без увеличения несущей способности основания под жилищем.

Например, если виной просадки дома стал грунт с низким расчетным сопротивлением, не нужно использовать цементацию, армирование почвы, использовать инфильтрационные завесы, применять химические и электротехнические способы упрочнения оснований.

Ремонт просевшего фундамента винтовыми сваями.

Винтовая свая пройдет сквозь рыхлые, глинистые, пылеватые грунты, чтобы опереться на скалу или другой пласт, обладающий высокой несущей способностью. Владельцу недвижимости не потребуется дорогостоящее геологическое изыскание:

  • с помощью пробного вкручивания СВС можно узнать уровень грунтовых вод (УГВ) и глубину несущего пласта;
  • приобрести стандартные 2 – 3 м сваи и трубы для наращивания для достижения заданной глубины.

Комплект «Скиф» для пробного вкручивания и исследования грунтов периодическим отбором проб.

После оценки реального состояния фундамента и величины разрушений можно выбрать технологию, которая обеспечит минимальный бюджет реставрации. Например:

  • если МЗЛФ просел и сломался по трещине, но не разрушается, дешевле выбрать усиление ленты на этом участке двумя изделиями СВС, которые будут вкручены по бокам от трещины после разгрузки несущей конструкции;
  • в случае полного разрушения бетона (нарушены пропорции при заливке) придется выбрать восстановление путем подъема здания, изготовления нового свайно-винтового ростверка и переноса веса дачного коттеджа на него.

Замена фундамента свайно-винтовым ростверком.

При подъеме реставрируемой постройки следует учесть специфику конструкционного материала:

деревянные дома (сруб, брус, панели СИП, «каркасник» и фахверк) собраны из длинномерных элементов, поэтому достаточно обвязать стены доской 5 х 15 см вертикально для сохранения пространственной геометрии и поднимать одну сторону домкратами;

Сжимы для венцов сруба обеспечивают стабильность геометрии при подъеме.

с кирпичной или блочной кладкой такую операцию проделать невозможно, стена осыплется, поэтому поднимают отдельные участки после того, как в стену с двух сторон заведут металлические балки в штробы и зафиксируют их между собой болтами.

Варианты разгрузки кирпичных стен для вывешивания.

Такие крупногабаритные перемычки придется соорудить на каждом участке, который планируется усилить сваями. Методика получила название разгрузки, а подъем стен домкратами на временные опоры для производства работ под коттеджем – вывешивание. Их не стоит путать при заказе услуги в специализированной компании, бригады которой оснащены необходимым инструментом, оборудованием и квалификацией.

С чего начать

Для определения типа грунта необходимо вынуть почву с глубоких слоев

Перед тем как принимать решение о строительстве дома на сваях, нужно изучить состояние грунта и определить уровень залегания подземных вод. Такие сведения можно получить в геодезических, строительных организациях или у соседей, которые ведут или вели строительство.

Чтобы самостоятельно определить, какие пласты грунта залегают под строительным участком, проводят пробное бурение. В нескольких местах участка копают скважины, глубиной на 1,5 м больше, чем длина сваи. На лопастях бура остаются частички грунта, присутствующие внутри скважины.

Обвязка как технология строительства свайного фундамента

Ростверк – самое сложное в устройстве свайного фундамента. Обвязывание свай брусом оказывает прямое влияние на устойчивость и надежность будущего каркасного дома. Именно обвязка выступает гарантом прочности и долговечности как фундамента, так и всего здания.

По принципу монтажа принято подразделять обвязку на три вида:

  • При помощи хомутов.
  • При помощи усаживания на резьбу.
  • Сварная обвязка.

Описание типов обвязки

По словам профессионалов, самым надежным вариантом является обвязка сваркой. Ее производят при помощи стального швеллера. Первый и второй методы предполагают крепление при помощи деревянных брусьев. Обвязка хомутами может использоваться для швеллера.

Профессиональные строители рекомендуют использовать первые два способа совместно. Так можно увеличить надежность крепления бруса, что положительным образом сказывается на прочности конструкции.

Усаживание бруса на резьбу выполняют следующим образом:

  1. Под брус укладывают двойной слой рубероида, предварительно смазанного олифой.
  2. Брус крепят по бокам при помощи саморезов, а снизу и сверху – шпильками.
  3. После установки бруса его подбивают молотком.
  4. В качестве дополнительного крепления используют боковые уголки (их монтируют по бокам).

Для обвязки хомутами используют прямоугольный брус, который крепят по всему периметру основания. Поверх бруса плотно укладывают другие брусья и тщательно скрепляют. В результате получается своеобразная буква П.

Такая форма носит название хомута. Завершив работу, необходимо проверить надежность крепления. Сварная обвязка более проста в исполнении. Она предполагает крепление стальной балки к стержню.

Дополнительные моменты

Каждый метод обвязки следует выполнить максимально точно. Высота каждого бруска должна быть идентична высоте другого. Саморез должен вкручиваться в центральную часть бруса. Так получится избежать появления трещин в древесине и продлить срок ее службы.

Ширина бруса должна превышать показатель ширины сваи как минимум в два раза. Это позволит максимально прочно закрепить его

Важно проверить качество поверхности бруса. При наличии дефектов или неровных мест их необходимо устранить

По этой причине не стоит торопиться с обвязкой, работу следует выполнять по всем правилам. Лучше приобретать качественный брус. Именно от этого элемента зависит надежность и долговечность всей конструкции.

Выпиливание и состыковка бруса

Винтовой фундамент для каркасного дома может выполняться по еще одной технологии обвязки. Речь идет о выпиливании бруса с последующим креплением. Этот вариант наиболее простой. Главное требование – наличие ровных и абсолютно одинаковых брусьев. Брус просто вкладывают друг в друга при помощи сделанных заранее распиленных пазов.

Такая стыковка проводится под прямым углом. Здесь нужно использовать строительный уровнемер для проверки каждого элемента. Брусья скрепляют таким образом, чтобы один из них располагался сверху, в другой – в нижней части конструкции.

Образовавшееся пустое пространство заполняют джутом. В большинстве случаев один венец кладут непосредственно на фундамент.

Типы фундаментов

Заменить старый фундамент дома можно на следующие виды основания:

Устройство ленточного основания

Данный вид фундаментов занимает лидирующие позиции среди оснований под любой вид дома, в том числе и под деревянный. Это обусловлено значительным сроком службы и большой прочностью данного основания. Однако на его возведение потребуется значительное количество времени, усилий и капиталовложений, что, в принципе, с лихвой окупиться при последующей его эксплуатации.

Установка столбчатого фундамента

Так как деревянный дом является достаточно легкой конструкцией, тот его вес вполне выдержит столбчатый фундамент. Такое основание обойдется гораздо дешевле и гораздо проще в реализации. К тому же устанавливать столбы можно по очереди, не поднимая весь жилой дом целиком. Для установки данного вида фундамента следует вырыть яму и установить опалубку в месте усиления или ремонта фундамента (под углом дома или в месте пересечения стен). Затем следует немного приподнять стену в данном месте при помощи домкрата, после чего залить бетонную опору или же смонтировать кирпичный столб. Затем фундамент покрывается гидроизоляцией и стена опускается. Можно переходить к следующей опоре. Главное помнить, что из-за уплотнения грунта в данном месте в последующие годы фундамент следует делать выше имеющегося на 2-4 см.

Установка столбчатого фундамента деревянного дома: схема и реализация

Замена старого фундаментного основания на винтовые сваи

Все варианты усиления опорной части здания деревянного дома имеют свои преимущества и недостатки. Но, все-таки, хотелось бы более подробно поговорить о том, как установить винтовые сваи под старый дом.

Применение винтовых сваи в качестве опор старого деревянного дома является современным и практичным вариантом усиления опорной конструкции строения. Они с легкостью выдержат передаваемую на них нагрузку и прослужат вам не один десяток лет,  также они легки в установке. Их преимущество перед другими видами фундаментов заключается в том, что их можно монтировать даже в холодное время года и при отрицательных температурах и практически во всех типах грунтов, кроме каменистого (ввинтить в него сваи достаточно сложно, а в большинстве случаев вообще невозможно). Еще одним их достоинством является то, что при их применении дом приподнимается над землей, что обеспечивает дому прекрасную вентиляцию подпольного пространства, и позволяет понизить влажность и, как следствие, увеличить срок службы строения в целом.

Винтовые сваи для реставрации фундаментного основания деревянного дома

Но, как и у всего другого, у данного варианта замены старого фундамента на новый имеется ряд недостатков. Одним из них является необходимость свободного пространства сверху. Оно нужно по той причине, что свая в толщу грунта ввинчивается вертикально. А это значит, что строение необходимо будет убирать, что увеличит стоимость работ.

Монтаж свайного фундамента при осуществлении работ строительной компанией состоит из следующих этапов:

  • Выезд специалиста для исследования грунта и определения его типа, а так же для осмотра дома. Это необходимо для принятия решения о целесообразности установки такого типа опор.
  • Составление сметы и обоснование необходимых расходов
  • При принятии заказчиком положительного решения о необходимости реконструкции фундамента составляется договор, и вноситься предоплата
  • Затем происходит выполнение работ по реконструкции фундамента. Он состоит из переноса дома на временную площадку, разметки территории и установки свай. Затем, для равномерного распределение нагрузки на все сваи, опоры связываются между собой ростверком.
  • Впоследствии старый дом возвращается при помощи строительного крана на свое место, и по желанию заказчика обноситься отмосткой и цоколем.
  • В последнюю очередь происходит подключение всех коммуникаций, и выполняются внутренние отделочные работы
  • Затем объект сдается Заказчику и происходит окончательный расчет.

При условии, что все работы были тщательно продуманы перед началом реконструкции, заменить старый фундамент деревянного дома на основание из винтовых свай можно очень оперативно, в течение нескольких дней.

Цена на данный вид работ различна для разных регионов нашей страны и зависит от многих факторов, таких как: тип грунта, время года, сложность работ и т.д. И рассчитывается для каждого заказчика индивидуально.

Это может быть полезно:

  • Многовитковые винтовые сваиВинтовые сваи под домВинтовые сваи: преимущества и недостаткиНа какую глубину вкручивать винтовые сваи

Дополнительно рекомендуем почитать:

    Метки: Винтовые сваи

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
