Регистры
Это было очень простым и дешевым решением в ситуациях, когда требовался обогрев больших площадей. Хотя если говорить о теплоотдаче трубы в таком регистре в сравнении с алюминиевым радиатором, то разница в эффективности ошеломляет. За счет большей площади теплообменника радиатора и теплопроводности алюминия, современное оборудование, несомненно, предпочтительнее. Да и внешне регистры выглядели довольно грубо.
Тем не менее, для своего времени регистры были приемлемы ввиду дешевизны и простоты. Можно отметить, что сварные швы на них были очень прочными, а засорение трубы не мешало их функционированию.
Увеличение теплоотдачи.
Для эффективного увеличения показателя излучаемого тепла, есть много способов:
- установка конвектора;
- покраска труб черной краской;
- установка регистра;
- дополнительные секции батареи.
Конвектор представляет собой изогнутую трубу с металлическими пластинами. Изготовить его можно самостоятельно или купить в магазине более современный аналог.
Применение матовой черной краски для окрашивания поверхности теплоносителя тоже дает неплохой результат. Эстетически это выглядит не очень привлекательно, но если речь идет о комфорте, то приходится выбирать.
Еще одной недорогой и достаточно популярной конструкцией является регистр. Это несколько соединенных между собой широких труб с заваренными срезами. К ним также относятся полотенцесушители, радиаторы, магистральные линии и даже обыкновенную стальную трубу, закрепленную по всему периметру комнаты.
Типичные причины снижения теплоотдачи
Чтобы понять принцип действия разных способов улучшения теплоотдачи, необходимо понять какие факторы оказывают решающее влияние на КПД центральной системы отопления. К ним относят:
- материал изготовления секций;
- площадь нагревательного полотна, которая должна подбираться в зависимости от площади отапливаемого помещения;
- тип обвязки;
- скорость движения носителя;
- первоначальный уровень нагрева.
Для примера приведем данные для радиаторов, выполненных из различных материалов.
| Радиаторы | Максимальное рабочее давление (Бар) | Тепломощность секции (Вт) | Температура воды (максимальные показатели, С) | Вид теплоносителя |
| Чугун | 6-9 | 80-160 | 150 | Вода и другие (зависит от котла) |
| Биметаллические | 16-36 | 200 | 130 | Вода и др. |
| Алюминий | 6-25 | 190 | 130 | Вода |
| Сталь | 10-12 | 150 | 100-120 | Вода и др. |
Изменение способа подключения радиатора
Нередки ситуации, когда после подключения и спуска лишнего воздуха из системы, половина секций все равно остается еле теплыми по сравнению с другой половиной. В этой ситуации стоит винить способ подключения. Это касается вариантов подачи носителя как снизу, так и сверху — дальние от входа секции будут иметь более низкую температуру носителя.
Для одностороннего подключения рационально использовать специальные оптимизаторы — например, удлинители потока.
Двустороннее подключение не выход — как верхнее, так и нижнее. Для него так же свойственна разница температур, только более холодными оказывается низ или верх секций.
Оптимальный вариант — диагональное подключение с верхней раздачей. Изменение схемы подключения и разводки труб не всегда возможно. Рекомендуется приобрести и смонтировать радиаторы, имеющие особую конструкцию внутреннего пространства — в них установлена дополнительная перегородка между двумя частями полотна. Ее назначение — изменить направление теплоносителя таким образом, чтобы прогреть все секции без исключения.
Диагональная схема подключения радиаторов отопления
Изменение подключения радиатора представляется самым эффективным способом повышения теплоотдачи. Конечно, лучше планировать такие мероприятия еще на стадии монтирования батарей. Однако, дополнительные изменения можно провести и позже. В таком случае не придется навешивать на систему дополнительные приспособления.

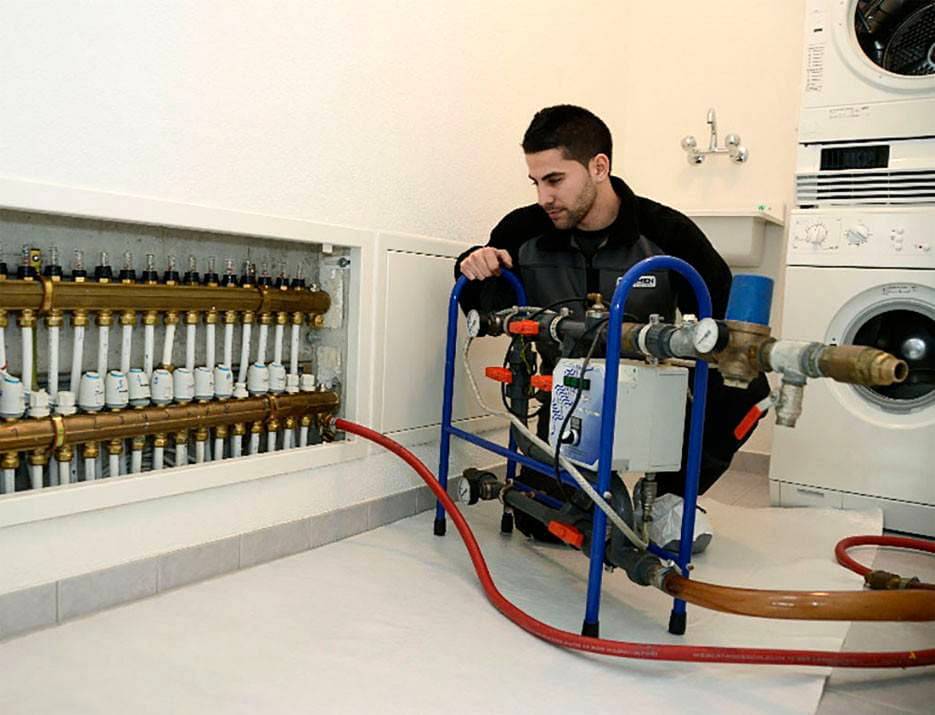

Продувка системы
Завоздушивание или засорение радиаторов приводит к полностью холодному полотну или его части. Поможет продувка системы. Существует несколько способов, каждый из которых потребует дополнительных приспособлений:
- гидравлическая продувка;
- пневмогидроимпульсивная;
- использование химсоставов или кальцинированной соды.
Такие виды, чаще всего, предусматривают обслуживание всей системы. Это представляется наиболее эффективным, ведь центральное отопление представляет собой сложную систему труб и трубопроводов.
Рекомендуется провести единую коллективную прочистку, которая будет гораздо более эффективной, чем индивидуальная.
Продувка системы
Завоздушивание или засорение радиаторов приводит к полностью холодному полотну или его части. Поможет продувка системы. Существует несколько способов, каждый из которых потребует дополнительных приспособлений:
- гидравлическая продувка;
- пневмогидроимпульсивная;
- использование химсоставов или кальцинированной соды.
Такие виды, чаще всего, предусматривают обслуживание всей системы. Это представляется наиболее эффективным, ведь центральное отопление представляет собой сложную систему труб и трубопроводов.
Рекомендуется провести единую коллективную прочистку, которая будет гораздо более эффективной, чем индивидуальная.
Что дает регулировка батарей отопления?
Возможность регулировки температуры отопительных радиаторов под свои потребности дает сразу несколько преимуществ:
- Создать комфортную температуру в помещении для его жильцов. Нет надобности постоянно открывать окна, устраивать сквозняки и тратить средства на обогрев улицы.
- Экономия на отоплении существенная и может составить от 25 до 50%. Однако, перед тем как регулировать температуру батареи отопления в квартире, рекомендуют провести ряд энергосберегающих мер. Поставить пластиковые окна, утеплить межпанельные швы, сделать теплоизоляцию стен. Провести все эти мероприятия нужно до начала отопительного сезона, чтобы потом не проводить работы в авральном режиме.
- Убирается завоздушивание труб, теплоноситель свободно перемещается внутри и эффективно отдает тепло в помещение.
- Возможность равномерно распределить тепло во всех комнатах.
- При необходимости можно поддерживать различный температурный режим в разных помещениях. Допустим, в одном установить температуру 25 ℃, а в другом достаточно поддерживать 17℃.
Комфортная температура в помещении — главное преимущество
Здесь очевидно, что если есть возможность регулировки температуры радиаторов, то нужно этим обязательно воспользоваться. Надеемся, что наша статья поможет вам сделать это правильно.
Почему теплоотдача батареи со временем уменьшается
Причины снижения теплоотдачи нередко обусловлены конструктивными особенностями радиаторов отопления. Данный параметр зависит от:
- типа материала, из которого изготовлен радиатор;
- числа секций в батарее;
- типа соединения батареи и трубы отопления;
- скорости циркуляции жидкости (теплоносителя) в батарее;
- уровня нагрева теплоносителя.
Сказанное означает, что снижение теплоотдачи нередко объясняется снижением температуры теплоносителя или неправильным монтажом батареи.
Но если указанные факторы исключены, то данная проблема возникает по следующим причинам:
- засорение радиаторов и труб отопления ржавчиной, накипью и другими загрязнениями;
- образование воздушных пробок в коммуникациях центрального отопления;
- установка декоративного короба на батарею;
- чрезмерное загрязнение радиатора;
- нанесено много слоев краски поверх отопительного прибора.
За исключением первых двух причин воздействие приведенных факторов приводит к незначительному снижению отдачи тепла.
Биметаллические радиаторы отопления
Сравнительная характеристика с другими видами батарей
На фото – высокий узкий прибор.
Для начала необходимо понять, какие радиаторы отопления бывают, и чем они отличаются друг от друга.
Перечислим основные виды:
- Чугунные батареи – один из самых распространенных типов, который встречается в большинстве квартир советской застройки. Представляет собой систему соединенных чугунных секций с достаточно толстыми стенками и большой массой. Отличается высокой прочностью и долговечностью, однако имеет невысокий КПД и теплоотдачу, а также можно отметить большую тепловую инерцию;
- Стальные трубчатые регистры – это система труб достаточно большого диаметра, или одна труба в виде S-образного изгиба (пример – полотенцесушитель). Данный тип приборов обычно устанавливают в больших помещениях – концертных залах, кинотеатрах, спортивных комплексах, супермаркетах. Отличаются высокой мощностью и большим объемом теплоносителя;
- Стальные панели отопления. Представляют собой сваренные профилированные пластины из стали, внутри которых имеются каналы для циркуляции теплоносителя. Имеют достаточно низкую стойкость к гидроударам и невысокую прочность, подвержены коррозии и не очень надежны;
- Алюминиевые радиаторы – более современный тип батарей, который отличается повышенной теплоотдачей и КПД, невысоким объемом теплоносителя и низкой массой прибора. За счет низкой тепловой инерции хорошо поддаются автоматической и ручной терморегулировке. Требовательны к качеству теплоносителя и его кислотности, имеют среднюю прочность и срок службы;
- Медные батареи – представляют собой систему трубок с пластинчатым оребрением. Отличаются самой высокой теплоотдачей и КПД, высокой прочностью и стойкостью к гидроударам, отсутствием коррозии и длительным сроком службы. Единственный недостаток медных агрегатов – высокая цена;
- Биметаллические радиаторы внешне и по конструкции напоминают алюминиевые приборы с той разницей, что внутренние стенки каналов выполнены из стали или меди. Таким образом удается повысить эффективность и теплоотдачу батареи, но сохранить ее прочность и долговечность.
Знакомая многим чугунная батарея.
Чтобы понять главную отличительную черту биметаллического прибора, следует лучше разобраться в его конструкции. Основная задача любой батареи на жидком теплоносителе – обеспечить максимальную передачу тепла от теплоносителя окружающей среде, при этом иметь достаточный запас механической и коррозионной прочности для длительной эффективной работы.
Степень теплоотдачи напрямую зависит от теплопроводности металла и толщины стенок. Наиболее теплопроводные материалы – алюминий и медь, поэтому самые эффективные приборы сделаны из цветных металлов.
Наиболее эффективные радиаторы сделаны из меди.
С другой стороны, самую высокую прочность демонстрирует сталь и черные металлы. Но они подвержены коррозии и имеют низкую теплопроводность. При этом сталь намного дешевле меди и алюминия, что также является преимуществом.
Конструкция биметаллического радиатора отличается тем, что внутренние стенки каналов выполнены из прочной антикоррозионной стали или чистой меди, а внешние стенки и оребрение выполнены из легкого и теплопроводного алюминия. Это решение позволило совместить преимущества стали и цветных металлов в одном приборе.
Внутренняя поверхность каналов и коллектора выполнена из стали.
Важно! Биметаллические радиаторы совместили в себе преимущества изделий из черных и цветных металлов, став наиболее прогрессивным и современным видом отопительных приборов
Преимущества и недостатки
Конвектор отлично вписывается в современный интерьер.
Рассмотрим положительные и отрицательные стороны использования агрегатов с комбинированными металлами в составе. Начнем с преимуществ:
Выработайте полезные привычки
Правильный образ жизни — один из мощных ресурсов повышения личной эффективности. В данном случае речь идет о нескольких аспектах жизни
- Переходите на ЗОЖ: правильное питание и регулярные физические упражнения заряжают колоссальной энергией, повышают выносливость и делают вас сильнее.
- Освойте тайм-менеджемент: грамотное планирование способно увеличить эффективность вашей работы в несколько раз.
- Придумайте личные ритуалы, которые будут настраивать вас на ту или иную деятельность. Например, свежесваренный кофе и определенная музыка могут настраивать на интеллектуальную работу.
Смена цвета и дополнительные приспособления
Повысить температуру воздуха в помещении с центральным отоплением можно при помощи специальных щитов. Они изготовлены из железа и надеваются на радиатор. Такое приспособление должно быть по размеру больше, чем сама батарея. Это поможет увеличить нагреваемую площадь. Эффект от таких щитов ощутимый, а стоимость не сильно высока.
Стоит обратить внимание и на цвет радиатора. Темные оттенки имеют свойство лучше прогревать воздух и отдавать тепло
Стандартный радиатор белого цвета имеет теплоотдачу ниже темного на 30%. Если покрасить батарею в коричневый или серый цвет, в комнате станет значительно теплее. Этот же прием сработает, если использовать щит черного цвета.
Как подключить радиаторы к однотрубной системе отопления
Широко распространена благодаря дешевизне и простоте монтажа. В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно. Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.
Подобная система обладает парой недостатков:
- Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
- Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.
Основные правила увеличения теплоотдачи
Избежать возникновения проблем с теплоотдачей радиаторов можно еще на этапе выполнения внутренней отделки
Стоит сразу обратить внимание на:
- Утепление стен. Особенно это касается пространства за батареями.
- Металл из которого изготовлены радиаторы. Чугунные батареи нагреваются дольше и хуже. Тепло отдается продолжительное время, но в более низком количестве, чем от биметаллических. Стоит заменить чугун, это в разы увеличит теплоотдачу.
- Наличие кранов. На радиаторах обязательно устанавливать специальные краны для промывки системы и спускания воздушных пробок.
Такие нехитрые советы помогут сохранить тепло в квартире зимой. Если использовать сразу несколько вариантов, то теплоотдача радиатора увеличится на 50% и более. Лучше предусмотреть все моменты в период монтажа радиаторов или при выполнении ремонтных работ. Желательно сделать это в летний сезон, когда системы отопления отключены.
Основная проблема центрального отопления
Отапливая квартиру от центрального отопления, мы сталкиваемся со следующими неудобствами:
- Невозможно смонтировать радиаторы, которые хотите именно Вы. По сути вы ограничены двумя моделями: чугун и биметалл. Но ведь есть еще алюминиевые, медно-алюминиевые, стальные, дизайнерские и другие.
- Не всегда возможно спрятать трубы и они проходят снаружи. Такая конструкция портит современный интерьер.
- Нельзя использовать систему водяных полов.
Есть конечно и существенный плюс – вам не нужно делать котельную. Но как совместить возможности центрального отопления квартиры и при этом организовать все так, как вы хотите? Решение есть!
Улучшение конвекции путем увеличения циркуляции воздуха
Законы физики говорят о том, что увеличение скорости движения воздушных потоков в помещении способствуют быстрейшему прогреву. Для этих целей подойдет вентилятор, который необходимо установить так, чтобы воздух направлялся от нагретых секций к центру комнаты..
Если же отопительные секции смонтированы таким образом, что находятся глубоко под подоконником (при его большой ширине), можно выполнить в нем дополнительные отверстия. Это поможет циркуляции воздуха, он не будет копиться и застаиваться в нише. Конечно, это касается ситуаций, когда подоконник выполнен из пластика или дерева. Продолбить бетонное или гранитное изделие самостоятельно будет сложно. Отверстие можно закрыть декоративными заглушками.
Изменение способа подключения радиатора
Знакома ли вам ситуация, когда половина батареи имеет высокую температуру, а половина холодная? Чаще всего в этом случае виноват способ подключения. Взгляните как работает прибор при одностороннем подключении радиатора с подачей теплоносителя сверху.

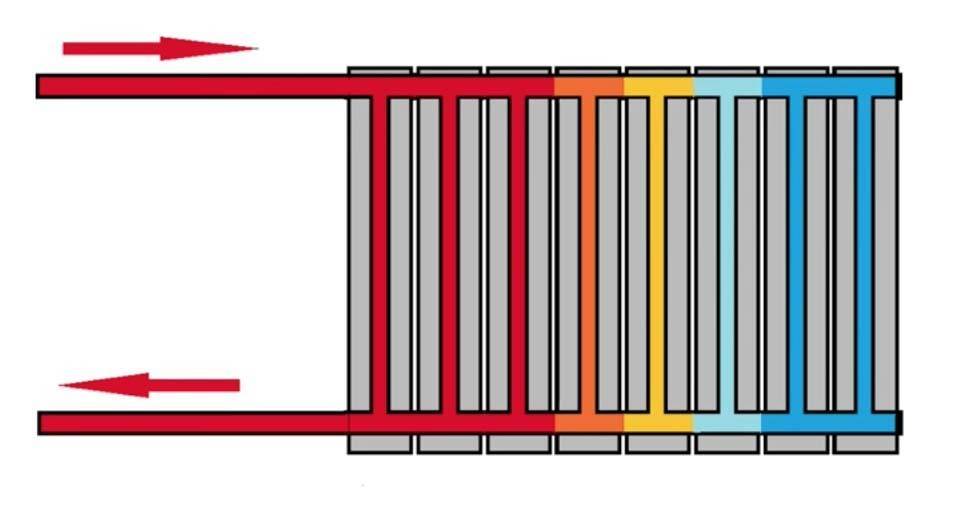

Обратите внимание, насколько хуже работают дальние секции
Теперь взглянем на схему одностороннего подключения с подачей теплоносителя снизу.
Видим тот же самый эффект
А вот двухстороннее подключение с подачей сверху и снизу.
Видим тот же самый эффектВидим тот же самый эффект
Если вы обнаружили у себя одну из представленных выше схем, то вам не повезло. Самым рациональным с точки зрения эффективности работы является диагональное подключение с подачей сверху.
Вся теплообменная площадь радиатора прогревается равномерно, радиатор работает на полную мощность
И как же быть в том случае, когда разводку труб менять не хочется или же невозможно? В этом случае мы можем посоветовать приобрести радиаторы, имеющие в своей конструкции некоторую хитрость. Эта специальная перегородка между первой и второй секцией, меняющая направление движения теплоносителя.
Специальная заглушка превращает нижнее двухстороннее подключение в нужное нам диагональное с верхней подводкойА этот вариант подходит для верхнего двухстороннего подключения
В случае одностороннего подключения показали свою эффективность специальные удлинители потока.
Принцип работы удлинителя потока
Существуют устройства и для оптимизации одностороннего нижнего подключения, но думаем общий принцип вам теперь стал ясен.
Комментарий Сергей Харитонов Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой» Задать вопрос «Способ подключения является одним из самых эффективных способов повысить теплоотдачу батареи или, если точнее выразиться, заставить радиатор работать так, как он должен. По понятным причинам такие вещи лучше всего предусматривать на этапе проектирования отопительной системы, чтобы не ломать голову потом. Ведь любая переделка потребует отключения стояка, навыков слесаря или денежных затрат, а в некоторых случаях и согласования с ЖЭКом.»
Вывод: эффективно на 100%.
Типы регулировочных кранов
Существующие современные технологии теплоснабжения позволяют устанавливать на каждый радиатор специальный кран, контролирующий качество тепла. Этот регулировочный кран представляет собой теплообменник запорной арматуры, который подсоединяется с помощью труб к батарее отопления.
По принципу своей работы эти краны бывают:
Шаровыми, которые служат в первую очередь 100% защитой от аварийных ситуаций. Эти запорные устройства, представляют собой конструкцию, которая способна поворачиваться на 90 градусов, и может пропускать воду или препятствовать прохождению теплоносителя.
- Стандартными, где нет никакой шкалы температур. Их представляют традиционные бюджетные вентили. Они не дают абсолютной точности регулировки. Частично перекрывая доступ теплоносителя в радиатор, они изменяют температуру в квартире на неопределенное значение.
- С термической головкой, которые позволяют регулировать и контролировать параметры системы отопления. Такие терморегуляторы бывают автоматическими и механическими.
Обычный терморегулятор прямого действия
Терморегулятор прямого действия представляет собой простое устройство для контроля температуры в радиаторе отопления, который устанавливается возле него. По своей конструкции – это герметичный цилиндр, в который вставлен сифон со специальной жидкостью или газом, четко реагирующим на изменения температуры теплоносителя.
При ее повышении жидкость или газ расширяются. Это приводит к повышению давления на шток в клапане терморегулятора. Он, в свою очередь, перемещаясь, перекрывает поток теплоносителя. При охлаждении радиатора, происходит обратный процесс.
Терморегулятор с электронным датчиком
Это устройство по принципу работы не отличается от предыдущего варианта, единственная разница – в настройках. Если в обычном терморегуляторе они выполняются вручную, то электронный датчик в этом не нуждается.
Здесь заранее устанавливается температура, а датчик следит за ее поддержанием в заданных пределах. Контрольные параметры температуры воздуха электронный термостатический датчик регулирует в пределах от 6 до 26 градусов.

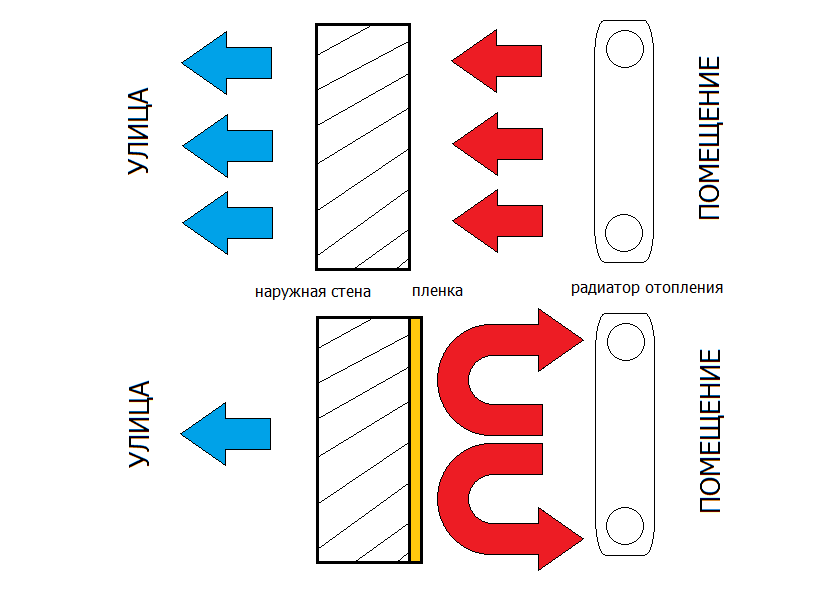

Установить за батареей отражающий экран
Батарея распространяет тепло во всех направлениях, то есть греет и стену, выходящую на улицу. Направить все тепло в комнату поможет отражающий экран, прикрепленный к стене за батареей. Самый доступный вариант из фольгоизолона – вспененного синтетического материала (полиэтилена) с одной стороны оклеенного фольгой. Можно воспользоваться обычной фольгой для выпечки.
Из листового материала нужно вырезать экран шире и выше радиатора на 10-20 см, поместить его позади батареи фольгированной стороной в комнату. Чтобы закрепить экран подойдет любой клей, жидкие гвозди или двусторонний скотч.
Вспененный материал будет задерживать воздух, создавая тем самым дополнительную теплоизоляцию, а фольга – отражать тепло, направляя его в комнату.
Выбираем котел правильно
От газового котла в доме будет зависеть дальнейший микроклимат в комнатах. Зачастую подобные системы выбирают исходя из стоимостной выгоды (итогов) одного из энергоносителей. Этот подход, к удивлению, и является самым правильным. При выборе теплоносителя следует руководствоваться следующими факторами:
Котел и теплый пол
- Степень сложности необходимых монтажных работ, которые направлены на установку комплексного оборудования.
- Последующая степень удобства при эксплуатации. Немаловажную роль играет стоимость его последующего обслуживания.
- Стоит так же учитывать возможность перебоев в электроэнергии и ее полное отключение в конкретном регионе.
- Максимальная и минимальная мощность системы.
- Какой самый выгодный, с экономической точки зрения, энергоноситель.
Дело в том, что не существует такой компании, которая бы выпускала отопительные котлы, предназначенные для тёплого пола. Можно найти модели, в инструкции которых содержится информация касательно его работы с системами теплых водяных полов, но не более того. Главным отличительным признаком напольных контуров от радиаторных систем, является температура основного теплоносителя. При использовании радиаторных систем, температура теплоносителя может достигать 80°C. В трубах водяных полов лишь 55°C.
Спецификация характеристик котла
Для того, что бы добиться оптимального микроклимата в помещениях, система должна нагреваться до 40°C. Остывший теплоноситель будет иметь температуру в 30°C. Если для отопления используются радиаторы и теплые полы, которые снабжаются нагретым теплоносителем от того же котла, то выбор теплогенератора не должен вызвать трудностей. Не каждый источник тепла может работать на поддержание оптимальной температуры. Для этого можно дополнительно обвязывать агрегат.
Сложности в стыковках могут зависеть от выбора одной из разновидностей используемого котла и теплого пола:
- угольный и автоматический пеллетный;
- напольный или настенный газовый;
- твердотопливный;
- электрический.
Схема классификации котлов
Системы теплых полов
Если речь идет о водяном теплом полу, в отличие от электрического аналога, в качестве нагревательного контура в нем используются металлические трубы, хотя, их стали применять в последнее время все реже.
Главная причина снижения спроса на водяной теплый пол заключается в постепенном изнашивании стальных труб, снижении просвета в них. Кроме того, имеет значение и способ монтажа – сварные швы выполнить сможет далеко не каждый, а резьбовое соединение грозит утечкой теплоносителя через некоторое время. Естественно, никому не понравится результат утечки воды из системы в полу со стяжкой – будет затоплен потолок нижнего этажа или подвала, а перекрытие постепенно придет в негодность.
По этим причинам на замену стальным трубам в теплых водяных полах сначала пришли металлопластиковые змеевики, фитинги на которые крепились за пределами стяжки, а в настоящее время предпочитают армированный полипропилен.
Такому материалу присуще незначительное тепловое расширение, а при грамотной укладке и эксплуатации они могут прослужить не один десяток лет. Как вариант, используют и другие полимерные материалы.
Обратите внимание, что зазоры для теплового расширения армированного полипропилена все же нужно оставлять, хоть оно и небольшое
Теплый пол
Не так давно от полотенцесушителя или комнатного радиатора становился продолжением общей системы отопления в квартире, в разы увеличивая площадь обогревающей поверхности. Но вода в качестве теплоносителя именно в этой ситуации может создать немало проблем.
Как бы ни были надежны стальные трубы, они не вечны, а места соединений, особенно резьбовых, могут со временем дать течь. Только представьте, что это произошло внутри бетонной стяжки, которую так просто не снять. По этой причине теплый пол в водяном исполнении практически не применяется.
Если вы все-таки решили реализовать эту систему, вам придется подумать, как сделать ее максимально эффективной. Мощность должна рассчитываться с предельной точностью. Но если цифры показывают, что теплопередача получается недостаточной, нужно в первую очередь озаботиться повышением эффективности стальных труб.
Поскольку эта конструкция контактирует не с воздухом в помещении, а нагревает материалы пола, сыграть можно только на увеличении протяженности труб. Поэтому их и укладывают компактной, но длинной «змейкой». Благодаря большой площади собственной поверхности она передает много тепла.
Нюанс: при плотной укладке нескольких погонных метров трубы теплоотдача теплого пола в целом возрастет, а каждого отдельного сегмента, не критично, но уменьшится.
Причина в том, что слишком близко расположенные трубы частично налаживают теплообмен друг с другом. Вокруг каждой создается нагретая зона, что приводит к некоторому снижению теплового напора.
Как правильно рассчитывается реальная теплоотдача батарей
Начинать надо всегда с технического паспорта, что прилагается к изделию производителем. В нем вы точно обнаружите интересующие данные, а именно — тепловую мощность одной секции либо панельного радиатора определенного типоразмера. Но не спешите восхищаться отличными показателями алюминиевых или биметаллических батарей, указанная в паспорте цифра — не окончательная и требует корректировки, для чего и нужно сделать расчет теплоотдачи.
Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (tподачи + tобратки)/2 и в помещении равна 70 °С. С помощью формулы это выражается так:
(tподачи + tобратки)/2 — tвоздуха = 70 °С
Что означает, когда в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, только надо в нее подставить известное значение комнатной температуры – 22 °С и провести расчет в обратном порядке:
(tподачи + tобратки)= (70 + 22) х 2 = 184 °С
Зная, что разность температур в подающем и обратном трубопроводах не должна быть больше 20 °С, надо определить их значения таким образом:
- tподачи = 184/2 + 10 = 102 °С;
- tобратки = 184/2 – 10 = 82 °С.
Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что в подающем трубопроводе будет вода, нагретая до 102 °С, а в комнате установится комфортная температура 22 °С. Первое условие выполнить нереально, поскольку в современных котлах нагрев ограничен пределом 80 °С, а значит, батарея никогда не сможет отдать заявленных 200 Вт тепла. Да и редкий случай, чтобы теплоноситель в частном доме разогревали до такой степени, обычный максимум – это 70 °С, что соответствует DT = 38—40 °С.
Способы увеличения теплоотдачи
С точки зрения отдачи в пространство максимального количества тепла менее эффективен, чем труба, разве что шар. У него еще худшее соотношение поверхности к объему.
Что же делали предки, чтобы эти чудовищные отопительные приборы грели?
Как увеличить теплоотдачу трубы?
Увеличивали инфракрасное излучение отопительного прибора . Простая окраска регистра черной матовой краской давала ощутимое потепление в помещении. Кстати, нынешнее хромирование современных змеевиков для ванной выглядит эффектно, но с точки зрения теплоотдачи прибора — идиотизм чистейшей воды.
Увеличена теплоотдача труб стальных может быть и благодаря оребрению, наваренному или смонтированному иным способом снаружи трубы . Конечная стадия реализации этого способа — конвектор, виток трубы с поперечными пластинами. Разумеется, в этом случае все методы расчета теплоотдачи трубы неприменимы — труба отдает в этом приборе меньшую часть тепла.
