Анкер для газобетона: механический, химический

Методы крепежа

Принцип действия анкера для газобетона может быть механическим или химическим – в зависимости от типа материала, из которого изготовлен строительный объект, а также от ряда других факторов.

Анкеры, предназначенные для газобетона и работающие по механическому принципу, – это жесткие металлические стержни, которые вбиваются или вкручиваются в конструкцию, на поверхности которой необходимо закрепить определенный предмет. Устройство таких анкеров, что заметно даже по фото, обеспечивает их надежную фиксацию даже в таком пористом материале, как газобетон. При этом нагрузка, воспринимаемая крепежным изделием, распределяется практически равномерно по всей площади его наружной поверхности.

Размещение анкера в газобетоне

Механический анкер, используемый для монтажа в газобетоне, пенобетоне и других пористых материалах, часто называют «бабочкой», что объясняется особенностями его устройства. Рабочий конец такого крепежного изделия, который монтируется в отверстие, расщепляется на отдельные лепестки в процессе вкручивания резьбового элемента, что делает анкер похожим на бабочку (это хорошо заметно по фото) и способствует его надежной фиксации в предварительно подготовленном отверстии.

Болт или резьбовая шпилька, которые вкручиваются в распорную часть такого анкера, могут повредить отверстие, выполненное в газосиликатном блоке или пеноблоке. Чтобы такого не произошло, анкерный крепеж для газобетона, работающий по механическому принципу, имеет специальную манжету или кайму, которые препятствуют продавливанию его резьбового элемента. Механические анкеры типа «бабочка» могут одинаково успешно использоваться для надежного крепления различных предметов на конструкциях, изготовленных из пенобетона, газосиликатных блоков, а также из других материалов, отличающихся пористой структурой.

Выбор анкера зависит от нагрузки

Химические (клеевые) анкерные болты используются в тех случаях, когда предмет, фиксируемый на конструкции из пенобетона или газосиликатных блоков, отличается значительным весом, выдержать который механические крепежные элементы не в состоянии

Важно, что такой анкер работает по принципу механического анкерного болта и в то же время монтируется в подготовленном отверстии при помощи специального клеевого состава. Такие методы крепления, используемые при монтаже анкеров химического типа, позволяют надежно зафиксировать их в пористых материалах (блоки пенобетона, газосиликатные стены, пористый кирпич и др.)

Размещение химического анкера в газобетоне

Монтаж анкерных болтов или дюбелей химического типа, которые формируют со строительными конструкциями практически неразъемные соединения, состоит из таких этапов, как:

подготовка посадочного отверстия (для этого может использоваться обычная электрическая дрель);
очистка отверстия от строительной пыли и кусочков строительного материала, который выкрошился в его внутреннюю полость (для выполнения этой процедуры можно использовать обычную медицинскую грушу или ершик соответствующего диаметра);
установка в подготовленное отверстие специальной капсулы с клеящей массой или закачка клея из тубы;
установка в отверстие дюбеля с резьбовым элементом или, как правильно его называют, химического анкера;
полное застывание клеевого состава, на что может уйти до 48 часов (время, необходимое для полного застывания клея, используемого при монтаже анкеров в газобетоне, зависит не только от состава клеящей массы, но также от температуры окружающего воздуха и ряда других внешних факторов).

Порядок установки химического анкера

Очевидно, что установку таких крепежных элементов несложно выполнить даже своими руками, не привлекая для решения этой задачи квалифицированных специалистов. Для изготовления дюбелей химического типа в зависимости от их назначения можно использовать как металлические сплавы с антикоррозионными покрытиями, так и полимерные составы.

Анкер-боксы

Анкер-боксы – небольшая закладная деталь, которая устанавливается до замоноличивания всего фундамента и служит для последующей установки фундаментного болта. Эти изделия используются при укладке большого объема бетона, где сложно просчитать будущую установку фундаментных болтов под колонну, либо большое оборудование. Именно для этих целей используется анкер-бокс.

Сначала происходит общая армировка каркаса фундамента, потом устанавливается анкер-бокс. Далее идет заливка фундамента. Наличие сеточки, препятствует протеканию бетонной смеси внутрь анкер-бокса. После набора бетоном проектной прочности, анкер-боксы очищают от цементного молока и мусора и устанавливают фундаментный болт по проекту. Эта схема позволяет точно установить фундаментные болты, не прерывая график заливки бетона.

Основные характеристики

Химические анкера hilti, это новый, но востребованный способ создания креплений, который успели оценить все строители.

Преимущества химической анкеровки состоят в следующем:

более высокая стоимость оправдывается длительной эксплуатацией;
устойчивость к воздействию отрицательных температур и погодным колебаниям (если изделие используется для наружных работ);
высокая нагрузочная способность на крепеж для газобетона;
экологичность, соответствие ГОСТу, безопасность химических соединений;
универсальность – изделие может использоваться для работы с любым строительным материалом.

Химический крепеж для газобетонных блоков характеризуется рядом недостатков:

мастер вынужден соблюдать строгую технологию;
для работы понадобится специальное оборудование, — сверла, пистолет, насос, щетка;
для застывания химического вещества потребуется дополнительное время.

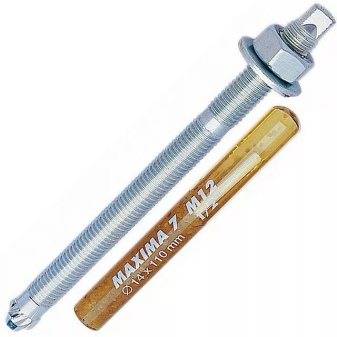

Химический анкер для пенобетона или газобетона состоит из стальной резьбовой шпильки, стержня, дополнительных втулок и активной смеси.

Сфера применения

Химический анкер в газобетон используются реже. Им пользуются в случаях, когда требуется обеспечить надежное крепление для массивных предметов. Механические анкеры не способны выдержать, к примеру, вес массивного оборудования.

Эпоксидные составы используются в основном на прочное основание. Ими пользуются для крепления:

конструкций стен;
балок;
ограждений вдоль дорог;
создания шумоизолирующих экранов;
при установки арматурных выпусков;
при монтаже навесной техники.

Такой состав может быть применен:

во влажной среде;
под водой;
как снаружи здания, так и для внутренних работ.

Его состав:

не создает напряжений в структуре пористой стены;
не содержит в составе стирол;
создает крепления с гладкой арматурой.

Затвердевание массы зависит от температуры воздуха. Время может длиться от 7-180 мин. либо 7-48 ч.

Полиэстероловые анкера применяются для создания:

ограждающих конструкций;
при установке фасадных элементов;
для установки светопрозрачных элементов;
при монтаже инженерных коммуникаций.

Обычно вместе с полиэстеровыми составами устанавливают резьбовые шпильки. В составе полиэстеролового анкера нет стирола. Поэтому его можно использовать на внутренних и наружных крепежах. Схватывается полиэстероловый анкер от 2 до 30 минут, а затвердевает от 25 до 180 мин.

Анкерный болт для газобетона может быть гладким либо с резьбой, если используется винилэстеровый анкер. Его используют для создания крепежа во влажных основах. Он не создает в структуре газобетона ненужных напряжений. Данный клеевой раствор безопасен, потому как не содержит вредных веществ. Применяют его для выполнения внутренних и внешних крепежей. Не создает напряжений после установки крепежа в структуре газобетонного блока. Затвердевание наблюдается через 15 минут, либо через сутки.

Эпоксиакрилатный анкерный состав получил более широкое применение, благодаря своим качествам. Период схватывания и отвердения состава составляет 2-24 и 15-180 минут соответственно. Эпоксиакрилат сохраняет свои свойства при понижении температуры до -5°С, а также оказывает стойкость действию огня при пожаре до 2 часов. Эпоксиакрилатный анкерный состав подходит для анкеровки плит перекрытия в газобетонном доме.

Способы крепления химических анкеров

Чтобы закрепить анкер в стене, для него нужно подготовить специальное отверстие. Так как газобетон является хрупким материалом, то для высверливания отверстия ни в коем случае нельзя использовать перфоратор или ударную электрическую дрель. Лучше воспользоваться коловоротом или ручной безударной дрелью. Сверлом нужно высверлить такую конусообразную дыру, которая бы имела расширение, идущее от края вглубь. Поверхность дыры не должна быть гладкой: чем больше шероховатостей, тем лучше сцепление с анкером и тем надежнее крепление.

Способ крепления анкера

Просверленное отверстие нужно тщательно очистить от крошек бетона, пыли и другого строительного мусора. Для этого можно воспользоваться щеткой или продуть насосом. В готовую дыру заливается клеящий состав. По технологиям внедрения клеевого вещества в отверстие химические крепежи подразделяются на 2 типа:

Инъекционный — смола продается в специальном картридже. Она вводится в просверленное отверстие при помощи особого пистолета. Перед внедрением клея, по желанию, можно в основание отверстия поместить дополнительную центрирующую втулку, облегчающую впрыскивание смолы.
Капсульный — клей выпускается в виде стеклянной капсулы. Такая ампула помещается в подготовленное отверстие, разбивается металлической шпилькой, а содержимое капсулы вытекает и затвердевает.

Установка химического анкера После вливания химического раствора в отверстие вкручивается резьбовой анкер. Потом созданный крепеж не трогают и оставляют до полного высыхания. Время затвердения материала зависит от его химическогосостава, от условий окружающей среды и от рекомендаций производителя.

Что собой представляет химический анкер?

Химический анкер состоит из втулки, стального стержня и клеящего компонента. В свою очередь клеящий компонент состоит из цемента (создаёт сцепление) и высокореактивной смолы (затвердителя).

Последовательность крепления химического анкера:

С помощью дрели делаем отверстие в намеченном месте пеноблока.
С помощью дрели придаём отверстию форму конуса с расширением в глубине.
Готовое отверстие тщательно продуваем от пыли, или очищаем от мусора при помощи насоса.
В отверстие вставляем центрирующую втулку.
Строительным пистолетом через втулку заливаем химический раствор.
Вкручивается резьбовой стержень.
Оставляем без нагрузки до полного застывания раствора.

Одно из главных назначений крепежа – это выдерживать необходимую нагрузку, которая зачастую очень высока. Чтобы крепление прослужило долго, нужно правильно подобрать метизы, учитывая их длину, профиль, диаметр, вид и способы монтирования

Также рекомендуется обратить внимание и на класс прочности материала, из которого изготовлен крепеж, чтобы он смог справиться с нагрузкой, передаваемой прикрепляемой конструкцией.

Материалы подготовлены специалистами компании «Трайв-Комплект».
При копировании текстов и других материалов сайта – указание
ссылки на сайт www.traiv-komplekt.ru обязательно!

Разновидности

Анкера, которые используются для газобетона, по методике крепления разделяют на несколько отдельных типов:

Химические

По принципу фиксации каждый химический элемент основан на следующем, в такой пористый материал, как пенобетон или газобетон проникает связующий тип вещества, далее это вещество застывает и образует при застывании монолитное соединение. Данная система применяется нечасто, и все же без нее просто не обойтись, когда анкерам необходимо выдержать достаточно большую нагрузку. Одна капсула содержит полимеры с органическими смолами.

Рассмотрим, как провести грамотный монтаж.

Для начала в пористом газобетонном стройматериале просверливают отверстие. Задействовать в этой работе лучше обыкновенную дрель.
Ампулы вставляют в заранее просверленные отверстия, где содержатся специализированные химические составы.
Необходимо разбить ампулы, а затем вставить в это же отверстие стержень из металла.
Теперь остается дождаться момента застывания связующего элемента. Обычно на это выделяют несколько часов, а иногда и сутки.

Данная система обладает собственными достоинствами:

возможность выдержать колоссальную нагрузку;
под анкер совершенно не проникает сырость и влага;
в месте крепления не возникнет мостиков холода;
соединение получается герметичным.

Если перечислять недостатки данной конструкции, то отнести сюда можно невозможное осуществление демонтажа анкеров. Также стоит отметить, что подобная продукция достаточно дорога по сравнению с другими видами креплений.

Massa-Henke и HILTI – самые известные производства по выпуску химических крепежей. У изделий мировых изготовителей цена соответственно больше, зато здесь можно оставаться полностью уверенным в том, что качества монтажной системы останется на уровне.

Эпоксидные

Химические анкерные болты, созданные на основе эпоксидной смолы, используются во время монтажа на прочнейшую основу или основание, к примеру, на бетон. Эти болты со схожим эффектом могут удержать подвесные конструкции, которые прикреплены к бетонным поверхностям и не только, также болты отлично удерживают подвесную конструкцию, прикрепленную на балке перекрытия из железобетона. Нередко применяют эти изделия для крепления разнообразного оборудования.

Эпоксидный тип анкерных болтов обладает своими достоинствами.

Осуществлять монтаж данных элементов возможно даже в воде либо при существовании влаги.
Установку при помощи данных болтов можно производить внутри помещения или изнутри.
В отверстии крепления локальный тип напряжения минимизируется, поэтому трещин в зоне анкерного соединения нет.
В смоле не содержится стирола.
Изделия используют как для закрепления гладких шпилек, так и для резьбовых. Данное свойство постоянно применяется при монтировании арматурного стержня.

На монтирование анкеров, изготовленных на «эпоксидке», также будет влиять воздух, вернее, его температура. Первое схватывание происходит в течение 10 минут, а далее время может затянуться до 180 минут. Полное затвердевание происходит через 10-48 часов. Только по истечении 24 часов конструкции могут нагружаться.

Полиэстровые

Такой тип достаточно обширно применяют для фиксации различных деталей подвесного фасада на газобетонную основу, также используют для монтирования светопрозрачного фасада, коммуникационной сети и инженерной. В виде стержня используют лишь шпильки резьбового типа, они могут быть металлическими или пластиковыми.

Рабочие свойства газобетона

Газобетон — это строительный материал из семейства ячеистых бетонов. Он обладает сравнительно низкой плотностью и пористой структурой, что в сумме заметно уменьшает прочность и повышает хрупкость. Эти факторы делают нецелесообразным использование обычных крепежных средств — гвоздей, дюбелей, прочих элементов, рассчитанных на плотное закрепление в массиве. Они не могут надежно закрепиться в материале, которому не хватает плотности для удержания элементов за счет одной силы трения.

Газобетон гигроскопичен. Металлический крепеж, установленный в него, находится в группе риска по коррозии. Фиксировать на металлические элементы ответственные конструкции опасно, надо сначала обеспечить нормальный режим работы стен, исключить капиллярное и атмосферное впитывание воды.

Еще одной особенностью газобетона является низкая сопротивляемость нагрузкам всех видов. Если обычный бетон способен выносить большое давление, но не может сопротивляться разнонаправленным (растягивающим) нагрузкам, то газобетон плохо переносит и обычное давление. Мелкие полости сминаются и освобождают объем материала, возникают вмятины и выбоины. Именно в этом кроется причина плохого удержания обычных крепежей — им просто не хватает распирающего усилия, чтобы достаточно расширить гнездо и обеспечить надежный контакт. Пластиковый дюбель имеет небольшой прирост диаметра, обусловленный размером шурупа. Для газобетона нужны другие конструкции, способные увеличивать свои размеры на значительную величину.

Резьбовые шпильки

Элемент используется совместно с химическими составами, — он специально изготавливается для осуществления этого вида крепежа. Длина шпильки достигает 380 мм, диаметр – 5-30 мм.

Качественные металлические анкера, такие, как анкер hilti, имеют:

цинковое покрытие, не менее 5.0 мм;
наконечник, предназначенный для перемешивания химического вещества;
отметку, на которой находится рекомендуемая глубина крепления.

Шпилька — анкер hilti hst может использоваться при работе на любых конструкциях и сооружениях, которые в ходе эксплуатационного процесса подвергаются ударным нагрузкам, и при таком виде работ, как монтаж перекрытий, колонн, кран балок, кровельных балок, различных навесов.

Виды крепежа и выполнение работ

Тип изделия выбирают в зависимости от предполагаемой нагрузки:

для закрепления навесных зеркал или светильников подойдут нейлоновые дюбели с сечением до 12 мм;
при установке трубопровода и громоздких предметов выбирают детали из металла;
для фиксации оконных и дверных коробов применяют рамные разновидности креплений;
универсальные фасадные дюбели используют при установке наружных профилей для облицовочных плит;
на саморезы по дереву крепят только легкие предметы — рамки для фотографий или элементы декора.

Монтаж производят в несколько этапов.

Чтобы изделия садились в основание плотно, необходимо правильно высверлить отверстия. Для этого лучше всего воспользоваться безударной дрелью или перфоратором с отключенным ударом. Сверло должно иметь сечение на 1 мм меньше, чем сам крепеж. Единственное исключение составляют стальные метизы. Для них отверстие будет уменьшено на 2 мм.

После зачистки углубления от бетонной пыли устанавливают дюбель. Пластиковый крепеж вкручивают с помощью отвертки. Детали из металла вбивают в посадочное отверстие молотком. В ходе работ необходимо следить, чтобы изделие не перекосилось.

На завершающем этапе вкручивают саморез или стандартный монтажный болт. При этом нецелесообразно использовать электрический инструмент, поскольку при соединении с газобетонным блоком винтовой элемент может быть поврежден.

Механические анкера

Механические анкера — это крепежные конструкции, использующие для сцепления с материалом только силу трения и распирающие усилия. Соответственно, существует две разновидности механических анкеров:

клиновые;
распорные.

Обе категории используются достаточно широко, но для решения разных задач. Первые, преимущественно, для монтажа мебели, навесной техники или других элементов с малым весом. Элементы второй группы способны выдерживать значительные нагрузки и применяются как в строительстве, так и в монтаже ответственных узлов, оборудования или оснастки. Рассмотрим обе группы внимательнее:

Клиновые элементы

Группа крепежей клинового типа представляет собой элементы с ограниченной несущей способностью. Они реализованы в виде пластиковых или металлических дюбелей особой формы, напоминающей мебельные еврошурупы. Корпус имеет форму цилиндра с развитой резьбовой нарезкой, а по оси делается отверстие для завинчивания шурупа.

Сначала в стене делается гнездо определенного диаметра и глубины. В него завинчивают корпус, который за счет резьбовой нарезки прочно фиксируется и не прокручивается во время завинчивания шурупа. В свою очередь, шуруп обычным способом расширяет корпус, еще надежнее закрепляя его в гнезде и обеспечивая достаточно прочную фиксацию элемента. Ожидать особо высокой несущей способности от таких креплений не приходится, но, для навесной мебели или бытовой техники они вполне подходят. Существуют пластиковые и металлические элементы подобного типа, схожие как внешне, так и по назначению. Он отличаются только несущей способностью — у металлических элементов она несколько выше.

Распорные анкера

Распорный анкер для газобетона представляет собой комплект из нескольких деталей:

металлическая гильза с продольными разрезами, способная увеличивать свой диаметр при расклинивании;
гайка в форме клина, закрепленная на конце гильзы. Как вариант — болт с клиновидным утолщением на конце;
болт или гайка.

Установка анкера производится в следующем порядке:

сверлится отверстие (гнездо) сверлом, диаметр которого точно совпадает с наружным размером гильзы. Это важный момент — если анкер на 6, то и гнездо должно быть диаметром 6 мм;
из гнезда удаляется сверлильная пыль и бетонная крошка;
вставляется металлическая гильза конусной гайкой (или конусным наконечником на резьбовом элементе) внутрь. Этот момент очень ответственный — если гильза входит плохо, е не следует пытаться забить молотком. Надо вынуть гильзу, прочистить тщательнее гнездо и снова аккуратно установить гильзу. Если используется модель анкера с болтом, можно сначала установить в гнездо только его, а потом вставить гильзу (обычно, так работа идет гораздо легче);
после этого в гильзу вставляют болт и завинчивают его, пока не почувствуется сопротивление. Это конусная гайка вошла в гильзу и расклинила ее, зафиксировав положение в гнезде. Рекомендуется затянуть болт плотно, чтобы как можно прочнее закрепить все детали. После этого болт можно отвинтить и снова завинтить — гайка внутри будет неподвижной.

Подобным образом устанавливается любой распорный анкер в газобетонные блоки или в другие виды ячеистых бетонов. Конструкции распорных анкеров несколько отличаются друг от друга, есть модели с пластиковыми гильзами, есть прочные и мощные анкера для монтажа ответственных соединений, изготовленные из металла.

Плюсы и минусы применения

Химические анкера имеют массу достоинств перед другими видами крепежей, основными из них являются:

отсутствие разрушающего давления на стенки гильзы – химсостав, напротив, укрепляет конструкцию;
место размещения крепежа полностью германизируется;
стоимость намного ниже, чем у привычных механических дюбелей;

В свою очередь, существует несколько недостатков. Во-первых, это время, которое необходимо для застывания химического состава. Есть вероятность, что за это время шпилька несколько отклонится от ровной линии. Во-вторых, для демонтажа анкера после застывания состава необходимо разрушать участок блока. К примеру, для извлечения механического дюбеля, достаточно выкрутить стержень и без труда вытащить пластиковую гильзу.

Виды крепежа для пористых стен

Ячеистые изделия используются в строительстве как самостоятельный материал, а также для утепления зданий. Виды крепежа, которые обычно используются, для данных видов стен не пригодны. Потому как обычные, к примеру, дюбель-шурупы со слабой раскрываемостью распорной части. Структура газобетона крошится, если на нее оказывается давление либо нагрузка. При этом крепление обычного дюбеля ослабевает, и все что удерживалось на таком креплении — обрушится.

Потому для ячеистых стен используются другие крепежные устройства. Эти виды крепежа отличаются принципом установки. Они разделяются на:

механические;
химические.

Анкер для газобетонных блоков состоит из:

детали распорной, которая меняет геометрию после установки, в химических вариантах жидкая часть заполняет поры, таким образом, обеспечивает жесткую фиксацию;
стержня, фиксирующегося в распорной части.

Дополнительно распорная часть снабжена каймой либо манжетой. Параметры конструкции обычно соответствуют:

в диаметре не больше 30 мм;
длина может быть от 40 — 50 мм.

Механические крепежные приспособления — это жесткие шпильки-стержни. Из-за способности раскрываться после установки их называют бабочками.

Химический способ крепежа является инновационным. Этот метод является надежным и долговечным вариантом. Химическая крепежная конструкция в пористой стене способна выдержать тяжеловесные изделия.

Ячеистые блоки могут быть разной плотности. Для выбора анкера желательно узнать плотность блоков. К примеру, при плотности 1200 кг/м3 можно использовать стандартные варианты механического крепления. Но для марок, обладающих меньшей плотностью, требуется подбор специальных вариантов крепления.

Достоинства и недостатки

Чтобы понять, что такое химический анкер для бетона и где он может пригодиться (а где станет единственно возможным методом крепежа), необходимо изучить основные плюсы и минусы данного типа соединения.

Основные преимущества химического анкера:

Максимальная прочность соединения
Безопасность и экологичность (при условии использования нетоксичных компонентов в производстве клеящего состава), отсутствие неприятного запаха
Широкая сфера использования – на суше и в воде, внутри здания и снаружи, в плотных материалах и пористых
Не провоцирует нагрузку на растяжение, не расширяется, не дает распорного напряжения, благодаря чему химический анкер можно использовать прямо у края конструкции
Простой, быстрый и легкий монтаж – независимо от того, используется ли химический анкер в ампуле или картридже
Способность выдерживать серьезные растягивающие напряжения
Герметичность – полное запечатывание отверстия, куда вставляется анкер и болт
Срок эксплуатации составляет 50 лет и больше
Стойкость к воздействию атмосферных негативных факторов, коррозийному, химическому, физическому воздействию
Стойкость к ударным и вибрационным нагрузкам
Широкий диапазон температур, при которых можно использовать анкер – некоторые производители предлагают крепежи для установки при -18 и до +40С
Возможность использовать любой крепеж – гладкие и рифленые арматурные стержни, болты с резьбой, втулки, штифты и другие элементы из металла

Из недостатков химических анкеров стоит отметить высокую стоимость, небольшой срок хранения в упаковке (независимо от того, открытая она или закрытая), невозможность использовать на морозе всех марок. Большая часть анкеров затвердевает за время от 20 минут до 6 часов, но если температура опускается ниже -5С, не каждый клей сможет обеспечить должную прочность. Но, к примеру, некоторые химические анкера Хилти можно устанавливать при температуре -23С.

Определенные сложности могут возникнуть в случае использования картриджей, которые требуют наполнения отверстия составом максимум на две трети. Новичкам непросто сразу научиться определить степень заполнения отверстия, из-за чего клей может выходить наружу. При использовании ампул такого минуса не наблюдается.
