Арматурный каркас для фундамента: как правильно сделать

Арматурные каркасы для фундаментов

Одним из частых применений арматурного каркаса являются работы по устройству различных фундаментов. В таких конструкциях наилучшим образом проявляются свойства и характеристики каркасов:

возможность выполнения фундаментов в стесненных условиях городской застройки. Достигается увеличением прочности и несущей способности конструкции при меньших размерах;
сокращение сроков строительства. Происходит благодаря удобству использования и увеличению скорости набора конструкцией фундамента прочности, позволяющей приступить к продолжению работ;
увеличение производительности труда.

По сути, арматурный каркас выполняет в общей конструкции фундамента роль скелета. Армирование различных видов фундамента также несколько отличается друг от друга.

Невысокая сложность работ вполне позволяет их выполнение собственноручно, без привлечения профессиональных строителей.

Арматурные каркасы для ленточного фундамента

Фундамент ленточного типа достаточно часто применяется в частном домостроении. Изготовление каркаса для него сложнее, чем для других распространенных видов фундамента. Вязание можно выполнять как внутри смонтированной опалубка, так и вне ее, с последующей установкой каркаса на месте использования.

Последовательность выполнения работ:

сначала укладываются поперечные стержни (их длина на 10 см короче ширины фундамента). Обычно для этого используется арматура, как правило, гладкая, диаметр которой 6-8 мм;
затем укладываются два стержня арматуры в продольном направлении (ребристая, диаметр от 12 до 16 мм). Таким образом получается каркасный нижний пояс. Здесь и далее – все пересечения должны перевязываться вязальной проволокой. В редких случаях могут использоваться хомуты из пластика;
устанавливается вертикально в местах соединений арматура (гладкая, диаметр 6-8 мм). Ее высота также на 10 см меньше высоты планируемого фундамента;
по аналогии с нижним выполняется верхний пояс каркаса, который крепится к вертикальной арматуре.

Каркас устанавливается обычно на куски из труб ПВХ или что-то, сопоставимое по размерам.

Один из возможных вариантов изготовления каркаса приводится на следующем видео:

Арматурные каркасы для плитного фундамента

Вsполнение каркасов для данной конструкции фундамента не представляет особой сложности и несколько менее трудоемко. По большому счету, каркас в этом случае –конструкция из двух сеток, смонтированных друг от друга на расстоянии, которое высчитывается исходя из планируемой толщины плитного фундамента.

Дополнительно узнать все о плитах перекрытия можно из этой статьи

Сетки состоят, как правило, из арматурных ребристых стержней диаметром 12-14 мм. Они соединяются перемычками, которые изготавливаемыми из уголка, пластиковых труб и любых других материалов нужного размера, которые не поддаются гниению и способны нести достаточную нагрузку.

Не следует забывать о необходимости защитного слоя бетона толщиной 50 мм со всех сторон арматуры.

Арматурные каркасы для свайного буронабивного фундамента

Для буронабивных свай используется наиболее простая в изготовлении конструкция. Она состоит из 2-4 прутьев арматуры с ребристой поверхностью (обычно применяется диаметр 12 мм). Длина прутьев принимается из расчета необходимости выпуска на 30-50 см сверху сваи. Соединение прутьев в каркас выполняется круглыми или треугольными хомутами. Часто используются готовые каркасы заводского изготовления, что неудивительно, так как конструкция буронабивных свай достаточно однотипна и стандартизирована.

Возможный вариант изготовления арматурного каркаса для свай содержится в следующем видео:

Представить современное строительство без широкого использования арматурных каркасов практически невозможно. Они давно и прочно стали его неотъемлемой частью. Это вовсе неудивительно, учитывая высокие эксплуатационные свойства и характеристики получаемых с их помощью железобетонных и других конструкций.

Виды арматурных каркасов

Как уже отмечалось выше, обычно различают два основных вида арматурных каркасов:

плоские (сетки). Исходя из названия, они фактически имеют два размера (длину и ширину). Обычно изготавливаются из арматурных стержней, расположенных продольно и соединенных поперечными стержнями или проволокой. Главное предназначение – армирование плоскостных сооружений (горизонтальных – стяжка и покрытие пола, кладка или вертикальных – штукатурка стен, облицовка);
пространственные (или объемные) арматурные каркасы. Обладают тремя размерами (к двум, имеющимся у сеток, добавляется высота). Представляют собой конструкцию, состоящую из нескольких плоских арматурных каркасов, объединенных в целое стержнями или кольцами. Чаще всего объемные арматурные каркасы применяются для устройства фундаментов различных видов, балок, колонн и т.д.

Существует еще один классифицирующий признак – способ соединения элементов. Их также существует два:

вязка с использованием вязальной проволоки (обычный диаметр – 0,8-1 мм). Ручная вязка обычно применяется к плоским каркасам, а также при малых объемах бетонирования или в труднодоступных местах. Кроме того, такой метод идеально подходит в частном домостроении, когда в качестве арматуры используются различные отходы металла и нетиповые конструкции;

сварка. Наиболее часто применяемый способ изготовления арматурных каркасов. Используется как в промышленных масштабах, так и при небольших объемах. Единственное условие – работы должен выполнять квалифицированный специалист, так как они относятся к потенциально опасным.

Объемы производства монолитных бетонных работ постоянно увеличиваются, поэтому также растет применение арматурных каркасов, являющихся неотъемлемой частью бетонирования. Информацию о бетоне, его марках и свойствах можно получить здесьСледует учитывать и тот факт, что арматурные каркасы применяются при производстве работ как профессиональными строителями больших компаний, так и в частном домостроении при выполнении работ своими руками.

Составление проекта каркаса

Перед тем как приступить к работе по монтажу каркаса следует произвести ряд математических вычислений. Прежде всего, следует определиться с диаметром стальных прутков и их количеством.

При создании армо-каркаса для ленточного фундамента здания чаще всего используется стальная арматура из периодического профиля класса А-400. Данный прокат имеет особую конструкцию, оснащённую по бокам выступами, спирально опоясывающими металлический прут по всей длине. Такая конструкция была специально разработана для лучшего сцепления армирующего каркаса с бетоном.

Стеклопластиковая арматура

В последнее время в качестве материала для каркаса всё чаще применяется стеклопластиковая арматура. Среди основных плюсов стеклопластика по сравнению со сталью можно назвать:

малая масса;
устойчивость к коррозии;
меньшая стоимость.

Среди минусов следует отметить худшие показатели устойчивости к разрыву, нежели у стандартного стального армирования.

При создании объёмного каркаса ленточного основания схема армирования выглядит следующим образом: горизонтально, вдоль будущих стен, идут нити из рифлёного проката. Они располагаются в несколько рядов: как по горизонтали, так и по вертикали. Между ними идут поперечные прутки из круглого проката, соединяющие продольные горизонтальные нити между собой.

Порядок расчета необходимого количества арматуры

Чтобы точно рассчитать необходимое количество арматуры, нужно будет опять-таки обратиться к сборнику строительных нормативов. Согласно ГОСТу, совокупная площадь сечения продольных нитей каркаса к площади сечения бетонного основания должна соотноситься, как 1:1000. Для примера рассмотрим ленточный фундамент здания размером 10 на 10 м с одной внутренней капитальной стеной.

Сечение стандартного бетонного основания примем за 0,5 кв. м. (1 м высота от основания до верха и 0,5 м ширина). Допустим, по проекту мы планируем использовать для создания каркаса периодический («ребристый») стальной пруток диаметром 10 мм. сечение арматуры

Схема зависимости площади сечения металлического прутка от его диаметра.

Зная минимально допустимое соотношение сечений, получаем, что общая площадь сечения каркаса в нашем случае должна быть порядка 5 кв. см. Далее берём схему из СНиП, регламентирующую число нитей арматуры для создания металлического каркаса и с её помощью вычисляем количество нитей в нашем каркасе. Обзор композитной и металлической арматуры смотрите в этом видео:

Как видим, площадь сечения одного прутка диаметра 10 мм равна 0,78 кв. см. Разделив общую площадь сечения армо-каркаса 5 кв. см на 0,78, получаем приблизительно 8. То есть, объёмный каркас из 10-й арматуры для ленточного фундамента высотой 1 м и шириной 0,5 м должен иметь не менее восьми продольных нитей.

Следующим шагом нужно сделать расчёт общего количества периодического проката, необходимого для армирования нашего здания. Берём периметр (10 м х 4 стены) и прибавляем к нему пятую внутреннюю стену. В итоге получаем, что общая длина нашего ленточного фундамента составляет 50 м. Умножаем полученную общую длину основания на количество нитей: 50 х 8 = 400 м.

Именно столько рифлёной арматуры понадобиться, чтобы сделать армо-каркас для пятистенка размером 10 на 10 метров. Поскольку цена почти на весь металлический прокат исчисляется исходя из его массы, то погонные метры нам будет нужно перевести в тонны. Воспользуемся для этого ещё одной схемой, показывающей соотношение длины проката к его массе.

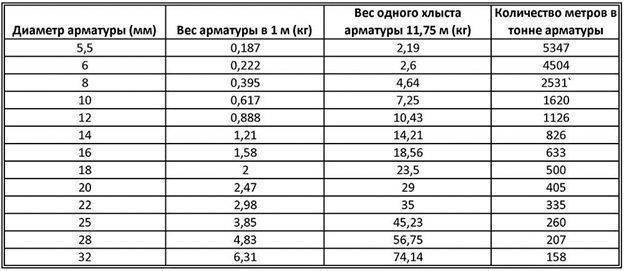

Как видим, 1 м арматуры диаметром 10 мм весит 0,61 кг. Таким образом, общая масса рифлёного прутка в нашем каркасе составит около 350 кг. А зная цену тонны проката, можно без труда вычислить сметную стоимость нашего каркаса.

Правда, для этого следует по такой же схеме вычислить количество поперечных прутков, соединяющих основные нити в объёмный каркас.

Грамотное армирование монолитной ж/б плиты

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Армирование монолитной плиты — это сложная и ответственная задача. Конструктивный элемент воспринимает серьезные изгибающие нагрузки, с которыми бетону не справится. По этой причине при заливке монтируют арматурные каркасы, которые усиливают плиту и не дают ей разрушаться под нагрузкой.

Как правильно армировать конструкцию? При выполнении задачи нужно соблюдать несколько правил. При строительстве частного дома обычно не разрабатывают подробный рабочий проект и не делают сложных расчетов. Из-за небольших нагрузок считаю, что достаточно соблюсти минимальные требования, которые представлены в нормативных документах. Также опытные строители могут заложить арматуру по примеру уже сделанных объектов.

Плита в здании может быть двух типов:

В общем случае армирование плиты перекрытия и фундаментной не имеет критических отличий

Но важно знать, что в первом случае потребуются стержни большего диаметра. Это вызвано тем, что под элементом фундамента есть упругое основание — земля, которое берет на себя часть нагрузок

А вот схема армирования плиты перекрытия не предполагает дополнительного усиления.

Указания по сборке и сварке стержней арматуры

При сборке арматурных каркасов должна строго соблюдаться соосность стержней. Смещение не должно превышать 0,1d, а перелом в месте стыка — не более 3о. Размеры фланговых швов: высота h=0,25d, но не менее 4 мм, ширина b=0,5d, но не менее 10 мм.

Для сварки стержней из стали всех классов, кроме A-I, применяют электроды марки УОНИ 13/55У или аналогичные:

арматуру диаметром до 36 мм сваривают электродами диаметром 4-5 мм
арматуру диаметром 40 мм и выше — электродами диаметром 5-6 мм

Сварку выполняют без перерыва до полной заварки стыка, обязательно заплавляя кратеры. Затем заваривают фланцевые швы. Сила тока при ручной сварке колеблется от 220А при d=20 мм до 330А при d=40 мм.

Длина выпусков арматуры из тела бетона между стыкуемыми стержнями должна быть не менее 150 мм при нормальных зазорах и 100 мм при использовании вставки. При увеличенных зазорах между стыкуемыми стержнями допускается применение одной вставки из арматуры того же класса и диаметра.

Как выбрать бетон

Требования СНиП к бетону достаточно жесткие.

Регламентируются все рабочие параметры материала:

Степень прочности на сжатие и осевое растяжение.
Морозостойкость.
Водонепроницаемость.

Для жилых домов малоэтажной кирпичной или подобной застройки оптимальный вариант — бетон марки М300. При использовании легких ячеистых или пористых материалов (пенобетон, керамзитобетон) допускается применение менее прочного и плотного бетона — марок М200 и даже М150.

Более прочные сорта используются для ответственных или многоэтажных объектов. Например, бетон М400 допускается применять для отливки фундамента по жилые здания высотой до 20 этажей.

Другие способы соединения арматуры

Вязка арматуры считается самым надежным способом соединения прутков арматуры при создании каркаса для ленточного фундамента. Однако существуют и другие варианты монтажа металлического скелета:

При помощи сварочного оборудования. Имея в арсенале сварочный аппарат и некоторые навыки по работе с ним, можно быстрее и проще создать каркас для фундамента из металлических прутьев. Но в этом случае стоит учитывать особенности такого соединения арматуры. Во-первых, сварка способствует утончению металла, делая его более хрупким. Во-вторых, сваренный каркас будет надежным лишь в том случае, когда правильно подобран металл и электроды, а также соблюдены все нормы и правила.
Соединение внахлест. Этот способ предполагает не поперечное, а продольное соединение прутьев. При этом отдельные концы арматуры имеют выпуск не меньше 15 см для последующей обмотки проволокой.
С помощью пластиковых ленточных хомутов. Такой способ может использоваться при строительстве фундамента под небольшие конструкции. Соединение пластиковыми хомутами делает процесс вязки несколько проще. Однако стоит помнить, что такой каркас менее устойчив к нагрузкам, а под воздействием низкой температуры пластик может лопнуть.
С помощью зажимов или скоб, выполненных из пластика или стали.

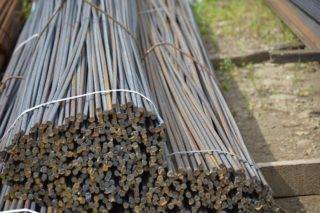

Стоимость

Цена зависит от диаметра и длины стального прута. Варьируется примерно в пределах 300 — 400 руб. за один стальной прут длиной в 12 м.

Некоторые компании предлагают купить арматуру на вес. Для этого надо вычислить сколько весит один метр, исходя из этого установить необходимое количество, цена за тонну будет примерно равна 20 — 25 тыс. руб.

Какая бывает подложка под теплые водяные полы? Свойства и правила монтажа теплоизолирующих материалов. Технологию укладки такого напольного покрытия, как паркетная доска, вы можете узнать здесь.

О свойствах напольного плинтуса из полиуретана, а также методах резки и установки этого молдинга ситайте в нашей статье.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

цемента М 300 – М 800,
щебня гранитных пород,
среднефракционного песка,
воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

до 70 см – без продольной арматуры;
от 71 до 90 см – один ряд;
от 91 до 130 см – два ряда;
от 131 до 170 см – три ряда;
от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

Вес всех конструкций дома, включая фундамент.
Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

T — удельная нагрузка от максимального веса строения (см. выше);
k – коэффициент запаса (1,1);
S – площадь подошвы (S = P/T);
R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Основные способы армирования

Существуют следующие способы:

Стержневое армирование при помощи арматурных прутков из металла или композитных материалов.
Дисперсное — усиление стяжек с помощью волокнистых материалов или металлической стружки.
Слоевое армирование представляет собой послойное нанесение раствора с промежуточной установкой армирующих сеток.

Для усиления ленточного фундамента возможно применение только стержневого способа. Используются два варианта — с двумя и с тремя рабочими стержнями в горизонтальных решетках. Выбор нужного варианта обусловлен шириной ленты.

Поскольку требованиями СНиП расстояние между крайними стержнями в решетке ограничено до 40 см, использование трех стержней требуется для основания шире 50 см. При этом, можно применить три и даже более стержней и на узкой ленте.

Нормы СНиП ограничивают минимальное расстояние между соседними прутками в два диаметра, что позволяет собрать достаточно плотную решетку. Однако, такого никогда не делается, поскольку это нецелесообразно и создает непроизводительный расход арматуры.

Расположение арматуры в конструкции и общие положения

Стержни, заложенные в бетон, различаются по назначению:

Продольные горизонтальные (рабочая арматура). Располагаются вдоль ленты, воспринимают изгибающую нагрузку. Диаметр подбирается расчетом. Для любой конструкции, толщина которой составляет 15 см и менее армирование закладывается в один слой. Для элементов с толщиной более 15 см (ленточные фундаменты) используется арматурный каркас, который состоит чаще всего из нижнего и верхнего армирования. В ленточном фундаменте диаметры продольных стержней для изготовления каркасов могут отличаться, но нижние всегда принимаются большего или равного (для небольших нагрузок) диаметра.
Поперечные горизонтальные (хомуты). Обеспечивают совместную работу продольного армирования, связывают арматурный каркас в единое целое. Назначаются из конструктивных соображений (без расчета).
Вертикальные (хомуты). При толщине конструкции более 15 см требуется связать не только продольные пруты, расположенные в одном горизонтальном уровне, но и верхнюю и нижнюю часть арматурного каркаса. Функцию берут на себя вертикальные хомуты. Диаметр и шаг назначается из конструктивных соображений.

Для каждого типа армирования отдельно рассматривается:

диаметр;
шаг;
количество стержней.

Общими требованиями, о которых далее будет рассказано подробно, являются:

марка стали;
класс арматуры;
защитный слой.

Горизонтальные поперечные хомуты

Эти пруты назначаются конструктивно и не зависят от сечения. Нужно при этом учитывать нагрузку от элементов здания (для массивных лучше предусмотреть запас). По тем же документам, что и для продольного усиления, минимальный диаметров поперечных прутов назначается 6 мм, но не менее 0,25 диаметра рабочей арматуры.

Шаг стержней назначается не менее 20 диаметров рабочих прутов. Например, при сечении продольных элементов 14 мм, шаг горизонтальных хомутов должен быть не менее 280 мм. Для простоты монтажа принимают округленное значение — 300 мм.

Длина стержней зависит от ширины ленты и требуемого защитного слоя. Закрепление выполняют поверх рабочей арматуры. Стыкование по длине обычно не требуется.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
поперечные и вертикальные прутья диаметром 10-12 мм;
вязальная стальная проволока;
хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента. ШАГ 1: делаем расчёты и закупаем материалы

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
33 х 3 = 99 (количество поперечных прутков на 1 сторону);
99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

1000 х 2 = 2000 (один ярус);
2000 х 3 = 6000 (сторона);
6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

2 х 17 = 34 (штук на 1 сторону);
34 х 4 = 136 (штук на все основание);
136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее.

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются при помощи коротких отрезков прутка.

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта “схлопнуть” ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Арматурный каркас для фундамента — технологические особенности работ
