Технология армирования кирпичной кладки

Нюансы выполнения работ

Помимо наружных несущих стен в зданиях возводят внутренние перегородки, ограждения балконов, наружные ограждающие конструкции печей и каминов. Также из кирпича производят облицовку здания, при этом используют красный или декоративный клинкерный кирпич. Такая кладка не несет основную нагрузку, однако она тоже должна обладать прочностью и устойчивостью.

Армирование кирпичной кладки в полкирпича

При строительстве дома нередко проводится кладка в полкирпича. Укладка стены не требует особых навыков. Схема расположения кирпича сводится к тому, что каждый последующий ряд кладки сдвигается относительно предыдущего на 120 мм, то есть половину кирпича. Такая кладка в шахматном порядке обеспечивает перегородкам прочность и устойчивость.

При проведении работ основой ровности кладки является первый ряд.

Работы начинают от угла, затем кладут кирпичи посередине. Между первым рядом и вторым укладывается арматурная сетка. Далее сетку используют в каждом пятом ряду.

В четверть кирпича

Кладку также используют для возведения внутренних перегородок, ограждений и отделки фасадов. Армирование производится по такому же принципу, как и укрепление перегородки в половину кирпича. Стена может быть одинарной или двойной.

При возведении кладки с помощью двойного кирпича толщиной 250 мм армирование необходимо проводить чаще: каждые 2-3 ряда.

При высоте кирпичной перегородки в половину или четверть кирпича до 300 см и ширине не более 500 см, армирование можно не выполнять в случае, если на стену не планируется установка оборудования или крупногабаритной мебели. При креплении к стене объемной и тяжелой техники ее армируют по общему правилу с использованием сетки или стальных прутьев.

При кладке стен должно присутствовать армирование, несмотря на расходы и увеличение срока проведения работ. Укрепление стен с помощью армирующего слоя придает зданию прочности и увеличивает срок эксплуатации. Перед проведением работ необходимо ознакомиться с нормами и требованиями, которые предъявляют к качеству и размеру элементов, а также правильности выполнения укладки.

>Зачем нужна кладочная сетка? Ответы в СНиП II-22-81

Сетка металлическая для армирования

Применение кладочной сетки в частном жилищном и хозяйственном строительстве регламентировано ГОСТ Р 57265-2016.

Появление на рынке большого разнообразия пористых, облегчённых стеновых материалов, позволило экономить значительные средства на устройстве стен и перегородок. Совместное применение в стеновых конструкциях кирпича, лёгких блоков, теплоизоляционных материалов потребовало дополнительных методов укрепления кладки.

Надёжность и прочность стен и перегородок призвано обеспечивать армирование кладки. Оно применяется в следующих вариантах:

  • при возведении кирпичных стен толщиной менее чем в два кирпича;
  • связывания в кладке блоков, утеплителей и кирпича;
  • устройство перегородок из кирпича «на ребро»;
  • строительство кирпичных заборов и столбов.

Наибольшее распространение в армировании нашла кладочная сетка заводского изготовления, закладываемая в горизонтальные швы, производится в соответствии с СП 15.13330.2012 из материала, устойчивого к коррозии либо с защитным покрытием. Оптимальный вариант защитного покрытия – оцинкование.

Размеры

Изготавливается в производственных условиях по технологии точечной сварки.

Исходный материал – рифлёная проволока ВР-1 согласно ГОСТ 6727-80 и гладкая проволока В-1 по ГОСТ 3282-86. Размер ячейки – это расстояние между рядом расположенными проволоками основы либо прутка. Изделия разных производителей различаются, как правило, лишь по размеру ячеек. Диапазон наиболее распространённых параметров ячейки: 5х5 мм – 45х45 мм.

Длина и ширина

Выбор параметров сетки зависит от толщины возводимой стены. Стандарт предусматривает несколько вариантов ширины готовых изделий, каждый из которых кратен размерам стандартного кирпича: 0,25 м – в 1 кирпич; 0,38 м – в 1,5; 0,5 м – в 2; 1м — в 4 кирпича. Предельная ширина листа, определяемая по выступающим концам проволоки, – 2350 мм. Карта образуется из проволок расположенных взаимно перпендикулярно, сваренных в точках пересечения.

Длина сеток, как правило, не превышает 6 м. Нарезка отдельных карт может производиться по размерам, необходимым заказчику.

Важный показатель – расход сетки на кубический метр кирпичной кладки. Его среднее значение — 3 м².

Толщина

Сварка стержней в выполняется внакладку, что определяет толщину изделия как сумму диаметров рабочих и обвязочных стальных стержней.

Выбор толщины сетки определяется исходя из толщины кладочного шва. Строительными нормами предусмотрена толщина шва от 10 до 16 мм, при этом сетка должна иметь защитный слой из раствора толщиной не менее 2 мм с каждой стороны.

Строительными правилами рекомендован минимальный диаметр стержней – 3 мм. В стандартном 10 мм шве можно уложить сетку не толще 6 мм, — то есть стержни будут иметь диаметр 3 мм. В максимальном варианте шов может быть 16 мм, а суммарная толщина стержней сетки не может превышать 12 мм.

Пример маркировки

Обозначение материала «Сетка кладочная 3Вр1 50/50 1500» расшифровывается как сетка с продольно-поперечными стержнями, с шириной карты 1500 мм, изготовленная из проволоки ВР-1 диаметром 3 мм с ячейкой (шагом стержней) 50х50 мм. Изделия с другими параметрами маркируются и расшифровываются аналогично.

Укладка

Основные правила армирования кирпичной кладки:

  • Армосетка закладывается через каждые три ряда на четвёртом, – если применяется кирпич стандартных размеров.
  • Укладка сетки начинается по первому ряду кладки.

    Армирование первого ряда сеткой

  • Для силикатного утолщённого шаг укладки – на каждом 3-ем ряду.
  • Сетки армирования углов укладываются на каждый 3-ий ряд внахлёст не менее чем на 15 см.
  • Длина сеток при армировании угловых швов кладки, – не менее 1 м в каждую сторону.
  • Если кладка выполняется «под расшивку», то сетка располагается в швах с отступом, учитывающим вид и глубину расшивки.

Аналогичные правила применяются при строительстве заборов из кирпича.

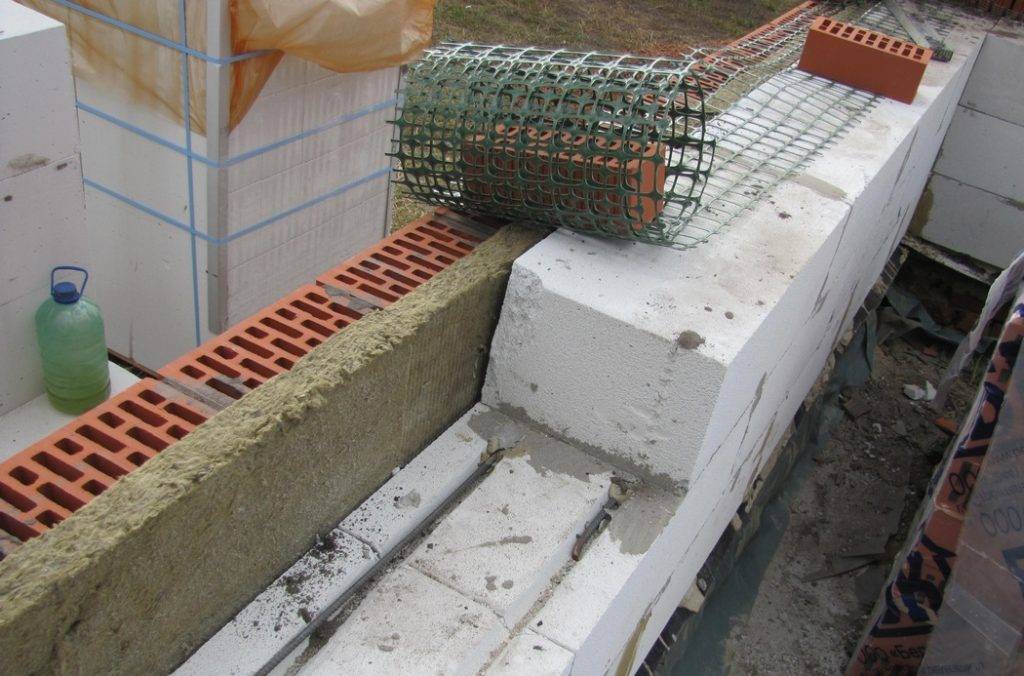

Связывание слоёв стены

Стеновые конструкции часто состоят из двух, трёх и более слоёв.  Вариантов много, например:

  • снаружи стена выполнена из кирпича, изнутри – из пеноблоков;
  • вентфасад обложен клинкерным кирпичом;
  • кладка выполнена «колодезным» способом с засыпкой пустот в ней теплоизолирующими материалами;
  • кирпичом обкладывается уже существующая эксплуатируемая стена здания.

В каждом случае решение о применении сетки принимается индивидуально, с учётом конкретной конструкции.  Общий принцип: армирование должно выполняться поэтапно, с соблюдением горизонтальности слоя укладываемой сетки. В отдельных случаях сетка заменяется связывающими слои анкерами.

Армирование кирпичной кладки, основные способы

Укладка укрепляющего стального материала может производиться тремя способами, которые используются практически на любых стройках и сочетаются друг с другом.

Поперечное усиление

Укрепление с поперечным расположением арматуры используют при монтаже перегородок, колонн, стен. Данный способ практикуют на большинстве строительных площадок. Поперечное усиление эффективно работает при сжатии конструкции и на ее изгиб.

Поперечное усиление проводят путем закладки поперечных прутьев, которые связываются между собой проволокой. Также встречаются прутья для поперечного сечения в виде змейки. Выгнутая таким образом проволока не нуждается в большом количестве вязки, что значительно ускоряет рабочий процесс.

Продольный метод армирования

Усиление с продольным расположением используется для укрепления перегородок и стен. Такой способ применяется при выполнении усиления перегородок и является одним из основных. Для него выбирается арматура.  Такое усиление эффективно при боковых нагрузках, а также на изгиб.  Расстояние между укладочными прутьями зависит от их расположения на стене.

Прутья арматуры могут устанавливаться внутри стены и снаружи. Расстояние между ними должно быть не менее чем 15 диаметров стержней.

Положительный момент такого усиления – его можно применять после возведения части стены. Также его используют, когда проводится армирование каменной кладки.

Вертикальный способ

Вертикальный способ укрепления подходит при выполнении стен и столбов. Для такого усиления используют арматуру и проволоку разных диаметров, а также стальную сетку. Арматура и проволока выбираются, если столб будет нести существенную нагрузку. Для этого, при закладке столбов внутрь, по швам, вставляются стержни арматуры. В процессе возведения столбов кирпичи укладываются таким образом, что прутья размещаются по вертикальным швам, что делает конструкцию монолитной и прочной. Диаметр арматуры зависит от нагрузки.

Вертикальное армирование можно производить профильной трубой. На место столба устанавливается труба требуемого внутреннего размера, а затем она обкладывается кирпичом, с укладкой прутков проволоки.

Вертикальное укрепление, как и продольный метод, может быть внутренним и наружным, что делает его более эффективным способом повышения прочности. Минус наружного способа: при возведении колонны на окончательном этапе необходимо изменять ее размеры, потому что приходится скрывать усиливающий слой дополнительной отделкой, что не всегда бывает возможным.

Способы отделки дома

Газобетон требует обязательной отделки, так как со временем он может начать впитывать влагу. Дополнительная облицовка помогает удерживать тепло, придать привлекательный внешний вид строению.

Облицевать здание можно, используя облицовочный кирпич, крепление к стене которого возможно разными способами: этот материал не только имеет привлекательный внешний вид, но и надежно защитит газобетон от повреждений, холода и влаги.

Между облицовкой и стеной можно разместить утеплитель. Еще одним достоинством кирпича является способность дышать: это позволит отвести влагу от газобетона, дать фасаду необходимую вентиляцию. Однако если закладные не делались изначально, может возникнуть проблема, так как отсутствует крепление облицовочного кирпича с несущей стеной. Это решаемо, предлагается несколько способов выполнить поставленную задачу.

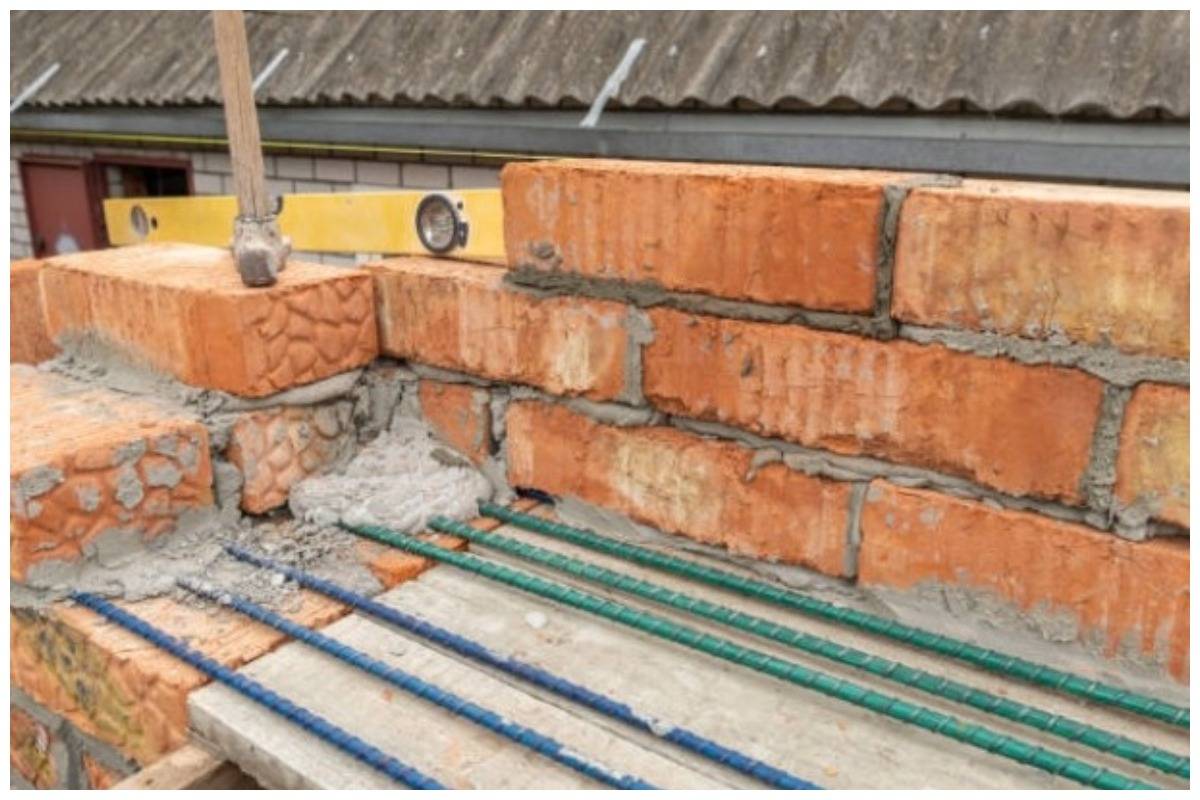

Технология продольного армирования

В продольной плоскости армирование осуществляют с внешней стороны здания или внутренней. Оно бывает горизонтальным или вертикальным, зависит от места расположения. В качестве упрочняющих элементов применяются стержни. Интервал между ними при наружном армировании не должен превышать в 15 раз сечение арматуры, для внутреннего варианта – 25.

Горизонтальный тип упрочняет всю продольную конструкцию, связывает на одном уровне вертикальные стержни.

Горизонтальные элементы арматуры – не только стальная арматура и проволока, а также полосы и уголки, сечения которых связаны с размерами вертикально установленной арматуры. Защита контуров усиления от природных факторов производится окрашиванием и покрытием раствором. Для внешнего расположения допускается слой толщиной до 12 мм. Если объект эксплуатируют при увеличенной влажности, используется слой цементного раствора толщиной 3 см.

Армирование поперечного типа осуществляется путем наложения армирующих элементов на поверхность слоев кирпича для повышения ее прочности на сжатие и изгиб

В вертикальном варианте арматура располагается вдоль вертикальных стен здания и помещается в кирпичную кладку. Используются стержни диаметром до 15 мм. Для крупных объектов размер сечения увеличен до 30 мм. Для связки горизонтальной плоскости может применяться стальной угловой профиль.

Армируем кирпичные стены

Схема армирования кирпичной кладки.

Кирпичные стены необходимо обязательно армировать в районах, в которых наблюдается повышенная сейсмическая активность. Однако в последнее время Государственная Комиссия по строительству рекомендует армировать любые кирпичные здания и сооружения в любом районе. Это связано с тем, что кирпичная кладка может быстро разрушиться под воздействием наводнений и других негативных природных явлений, а армирование снижает риск деформации.

Продольное армирование разделяют на внутреннее и внешнее. При внешнем (наружном) шаг хомутов на самодельной арматуре не должен быть больше 15 диаметров используемой проволоки. Для внутреннего максимально допустимый шаг — 25 диаметров. При таком армировании необходимо учитывать влажность помещения или места расположения объекта. Так для влажных зон слой раствора должен быть толщиной 2-3 см, а для более сухих зон — 1-1,5 см.

В кладке по рядам стена армируется через каждые 5 рядов, при этом помимо заливки раствора, арматуру дополнительно крепят , чтобы избежать деформации сетки при заливке раствора. Стоит контролировать и толщину шва (максимальные значения указаны выше). В случае строительства сложных и тяжелых конструкций, а также в случае если к стене будет приложено большое физическое воздействие, армирование делают каждые 2-3 ряда.

Дополнительные характеристики

Размеры кладочных сеток должны быть подобраны еще перед приобретением товара. Последний изготавливается из хорошо гнущейся высокоуглеродистой стали. Прутья в процессе производства покрываются ПВХ или цинком для более внушительной прочности. Ряд специалистов отдает предпочтение оцинкованной сетке. Однако в последнее время становятся все более распространены стеклопластиковые варианты покрытий, которые придают изделию лучшие качественные характеристики. Сетка в последнем случае оказывается более легкой, ее прочность повышена, а верхний слой защищает от коррозии. Если вы хотите, чтобы арматура прослужила дольше, то следует использовать изделие, которое покрыто стеклопластиком.

Армированный кирпич: продольное укрепление и вертикальная фиксация

Продольное укрепление производится при помощи аналогичных средств и методик. Единственным его отличием является направление связующих элементов, поскольку они располагаются вдоль кирпича по всей длине кладки. Процесс закладки армирующих элементов мало чем отличается от поперечного выполнения работ. К примеру, сетка выкладывается точно таким же образом, с небольшим отступом от карая. В свою очередь, металлические стержни уложить гораздо проще, поскольку они не требуют дополнительной резки и могут использоваться целиком. При этом такой способ позволяет существенно укрепить плоскость стены на разрыв по продольной оси. Ведь именно аналогичные нагрузки возникают наиболее часто в результате сдвигов почвы либо усадки здания.

Вертикальное армирование имеет совершенно иную структуру, нежели предыдущие варианты укрепления объектов. Для реализации подобной задачи используются металлические стержни. Их длина и сечение выбирается исходя из различных параметров, среди которых высота и толщина постройки, а также значение нагрузки по вертикальной оси.

Армированный кирпич с применением такой методики дает возможность выдерживать колоссальное давление, не деформируя кладку. Выполняются работы по созданию таких объектов путем закладки стержней вглубь возводимой конструкции. После этого они обкладываются кирпичом, образуя монолитную плоскость.

Чем усиливают изделия?

Армирование кладки из газосиликатных блоков осуществляйте, используя следующие материалы:

Стальную арматуру класса А-III, диаметр которой составляет 8-10 миллиметров и более. Установка стальных прутков в газосиликатную поверхность производится в предварительно подготовленные пазы, размеры которых зависят от размеров арматуры. Технология установки арматуры предусматривает очистку и увлажнение водой каналов с последующим заполнением полостей смесью, применяемой для кладки. Уложенные в полостях прутки полностью покрываются связующим раствором, после твердения которого, формируют прочную конструкцию. Усиление угловых зон кладки производится арматурными прутками, загнутыми по радиусу. Концы располагаются под прямым углом. Установка угловой арматуры осуществляется в полости, соответствующие конфигурации радиусных элементов. Металлическую сетку из стальной проволоки диаметром 3-5 мм, имеющую ячейку квадратной формы со стороной 50 мм. По сравнению с арматурой, сетку легче использовать при возведении стен. Арматурную сетку можно устанавливать без выполнения штроб, размещая ее в кладочном или штукатурном растворе

Важно полностью расположить сетчатое усиление в связующей смеси, обеспечив покрытие стальной проволоки раствором, толщиной более 2 мм. Это предотвратит коррозию каркаса, затрудняя доступ влаги к проволоке. Усиление нагруженных перемычек, применяемых в качестве опор проемов, можно выполнять сеткой, изготовленной из проволоки класса Вр-1 диаметром 4 мм

При этом размер квадратной ячейки может быть увеличен до 70 миллиметров

Усиление нагруженных перемычек, применяемых в качестве опор проемов, можно выполнять сеткой, изготовленной из проволоки класса Вр-1 диаметром 4 мм. При этом размер квадратной ячейки может быть увеличен до 70 миллиметров.

Каркасы усиления, изготовленные из стальной проволоки диаметром 1-5 мм. Конструктивно, арматурный каркас представляет два стальных прутка, параллельно расположенных в предварительно выполненных пазах. Элементы каркаса могут соединяться поперечными проволочными элементами, обеспечивающими жесткость конструкции. Укладка арматурного каркаса осуществляется в пазы или на поверхность

Важно погрузить конструкцию полностью в цементно-песчаный раствор, обеспечив надежную защиту от коррозионных процессов

Остановимся на особенностях выполнения отдельных этапов в наиболее проблемных зонах.

Армирование кирпичной кладки: пошаговая инструкция

Армирование кладки проходит в 3 этапа:

  1. повышение прочности фасада;
  2. укрепление оконных и дверных проемов;
  3. кладка без перевязки швов.

Чтобы продлить срок эксплуатации возведенной многоэтажной конструкции, укрепление начинают с фундамента. Кирпичная нижняя часть требует армирования, поэтому выложенные на фундамент ряды устилают сеткой. Армирование затрагивает 5 рядов, далее стена поднимается на 6 рядов, и арматура укладывается снова. Если кирпичный фронтон высотой более 8 м, то вставку полотна выполняют каждые 6 рядов.

Растрескивание часто возникает в проемах. Чтобы минимизировать риск деформации, армирование дверного проема выполняют в 2 ряда. Окна можно укреплять сеткой снизу и сверху. Ограждающие конструкции можно выкладывать без перевязки шва, армирование прокладывают каждые 3 ряда.

Укладка армированной сетки требует соблюдения некоторых нормативов. Правила укрепления:

  • сетку покрывают раствором полностью;
  • если были приобретены черные пруты, то их перед укладкой выкрашивают;
  • во время строительства используют только одинаковую по диаметру арматуру;
  • предпочтительно использовать сетку большей ширины, чем кладка, чтобы концы выступали из простенка.

При самостоятельном изготовлении сетки необходимо пользоваться вязальной проволокой, скрепляющей отдельные элементы полотна. В этом случае сварку не используют.

В каких основных случаях необходимо выполнение армирования?

Согласно статистическим данным, трещины на стенах появляются в каждом третьем здании. Основные причины деформации стен:

  1. многократное увеличение нагрузки;
  2. сейсмоопасный регион;
  3. несоблюдение строительных нормативов;
  4. осадка грунта;
  5. неправильное проектирование.

Принципы армирования обязательно должны исполняться. Выполняют укрепление стен:

  • при использовании дешевых строительных материалов плохого качества (растворы, половинчатые изделия, кирпичи со сколами);
  • при выполнении сложной кладки;
  • при возведении колонн и кирпичных арок, находящихся отдельно;
  • при строительстве многоэтажных зданий в сейсмоопасных районах (чтобы минимизировать восприятие подземных толчков конструктивы должны быть прочными);
  • при строительстве на пучинистых или просадочных грунтах;
  • при чрезмерных нагрузках на ограждение.

В многоэтажных застройках на конструкции оказывают вес плиты, лестницы, крыша, люди, мебель и стены. Если у строителя отсутствует должный опыт, то специалисты рекомендуют заранее пригласить проектировщика, чтобы согласовать с ним подходящие схемы армирования.

Необходимые инструмент и материалы

Из материалов в первую очередь необходимо приобрести арматуру подходящего типа. О разновидностях этого материала и правильном его выборе будет сказано ниже.

Для приготовления раствора, в который будет укладываться арматура, потребуется:

  • Цемент.
  • Песок.
  • Вода.

Из этих компонентов замешивается раствор нужной консистенции. Песок для него нужно применять просеянный, без примесей. А вода подойдет обычная водопроводная.

Из инструментов необходимо чтобы были в наличии:

  • Отвес.
  • Кельма.
  • Молоток-кирка.
  • Расшивка.

Для удобного укладывания раствора применяется кельма (специальная лопатка). Она по виду похожа на шпатель. Для оформления швов будет применяться расшивка. Этот инструмент имеет разную кромку, от формы которой зависит оригинальность швов.

Отвес нужен для того, чтобы проверять ровную укладку кирпича. Молоток-кирка пригодится для раскалывания кирпича.

Назначение армирования кладки

При возведении стен и перегородок для усиления кирпичной кладки применяется метод армирования. В технологии используются заранее подготовленные стальные сетки либо стержни из арматуры, которые размещаются в растворе кладочных швов.

Армирование кладки необходимо при возведении стен в следующих случаях:

  • стеновые конструкции подвергаются значительным нагрузкам сжатия;
  • здание возводится на просадочных или пучинистых грунтах;
  • строительство ведётся в зонах вероятной сейсмической активности;
  • работы проводятся при отрицательных температурах воздуха.

Насыщенность арматурой не должна быть выше 1 % общего объёма кладки.

Что написано в СНИП по этому поводу

Нормативный документ, регламентирующий устройство армирующего слоя, а именно СНиП 3.03.01-87 «Несущие и ограждающие конструкции», имеет такие пункты:

  1. При использовании армирующей кладки наружных стен и колонн, толщина шва превышает сумму диаметров арматуры при пересечении не менее чем на 4 мм, при этом толщина шва должна быть не более 1,6 см. При поперечной укладке в стенах и простенках сетка должна состоять минимум из двух стержней по ширине. При этом она выступает за наружную грань стены на 2-3 мм.
  2. Перегородки могут не армироваться, если они не раскреплены временным креплением, и имеют высоту 1,5 м, а толщину — 9 см. При толщине 12 см, высота не должна превышать 1,8 м.
  3. При продольной укладке стальные стержни арматуры соединяются с помощью сварки. Если она не применяется, то прутья заканчиваются крюками и перевязываются проволокой. При этом стержни идут внахлест, и каждый конец не должен быть короче, чем сумма 20 диаметров.

Как правильно делать армирование кирпичной кладки

Чтобы правильно сделать укладку кирпича с армирующей сеткой, необходимо детально ознакомиться с технологией. Для этого подготавливается место для возведения (делается фундамент). На него наносится разметка будущего строения. Затем лопатой выкладывается цемент и разравнивается кельмой. После этого укладывается первый ряд кирпича. При этом каждый кирпич нужно простукивать молотком, чтобы он сел на свое место.

Затем мастерком убирается лишний раствор и укладывается сверху на кирпич. В зависимости от типа арматуры, она укладывается через несколько рядов кирпича. Для этого:

  • На кирпич наносится раствор тонким слоем.
  • Укладывается арматура, чтобы она наполовину утопала.
  • На нее сверху наносится второй слой раствора.
  • Сетка или стержни должны полностью утопать в растворе.
  • Излишки материала убираются кельмой и укладывается следующий слой кирпича.

Такая технология поможет быстро и качественно выполнить армирование. На видео можно более наглядно увидеть укладку армирующих стержней. Видео содержит рекомендации от мастера.

Разновидности армирования

Армирование кирпичных стен и перегородок выполняется разными способами, зависящими от направленности нагрузок и их величин. Арматура, равномерно расположенная в стенах, препятствует точечным нагрузкам, выравнивает усилия. Таким образом компенсируется хрупкость кирпича и связующего раствора, повышаются несущие способности здания.

Поперечное

Процесс укрепления выполняется армирующей сеткой, препятствующей разрушениям и повышающей эксплуатационный ресурс.

Способ применяется для располагаемых под уклоном арочных сооружений, выполняется металлической сеткой или рифлеными арматурными прутьями. Арматуру с заданным интервалом закладывают в кирпичный ряд, дополнительно заливают растворной смесью высотой до двух миллиметров. Многих интересует вопрос, через сколько рядов кирпичей армируют кладку. Если используется материал стандартных размеров, то армирование выполняют через каждые четыре ряда.

Сетка для поперечного армирования может иметь квадратные, прямоугольные или зигзагообразные ячейки. Укладку ее выполняют после каждого пятого ряда. Если кирпич толще стандартного образца, армирование разрешается выполнять после укладки четвертого кирпичного слоя. На наружной поверхности рекомендуется оставлять проволочные кончики длиной в два – три миллиметра, чтобы удобней было контролировать правильность укладки сетчатого материала.

Стержневое

Для его выполнения используют зигзагообразную либо прямую металлическую проволоку, изготовленную по технологии, аналогичной сетке. Расстояние между зигзагами не должно превышать десяти сантиметров, укладка выполняется после третьего – пятого ряда

.

Алгоритм действий выглядит следующим образом:

  • на удалении трех – двенадцати сантиметров устанавливаются ровные стержни, располагаемые параллельно;
  • под прямым углом к ним размещается арматура диаметром три – восемь миллиметров, вдавливается в кладочную смесь на пару сантиметров;
  • такую операцию повторяют после каждого третьего ряда.

Если необходимо увеличить показатель прочности, круглые прутья заменяются металлическими полосками.

Продольное

Этот вариант армирования проводится с любой из сторон стены горизонтально либо вертикально, с учетом расположения.

Роль усиливающих элементов продольного армирования выполняют стальные стержни, промежуток между которыми для наружного усиления не превышает пятнадцатикратного сечения арматуры, для внутреннего – двадцатипятикратного.

Горизонтальным усилением упрочняется продольная конструкция, для чего используют арматурные прутья и проволоку, уголок, полосы, предварительно обработанные составом, защищающим от коррозии.

Вертикальный вариант армирования предполагает размещение арматуры в кладку вдоль стен объекта, для чего применяются стержни сечением 1.5 – 3 см.

Организация процесса

Вопросам организации и обеспечения безопасности работ, СНиП кладка стен из кирпича уделяют немало внимания, так как от них зависит и производительность труда, и сроки строительства, и конечный результат.

Удобство в работе – это важно

Прежде всего, каменщик должен иметь возможность удобно перемещаться в пределах своей делянки, и работать без лишних движений. Профессиональные бригады обычно делятся на звенья, каждое из которых состоит из 2-3 каменщиков с различной квалификацией. Какой именно – это уже зависит от толщины кладки и её архитектурной сложности.

Подготовка рабочих мест для каменщиков

Делянка разбивается на три зоны, что хорошо видно на фото снизу:

  1. Рабочая – это полоса вдоль отрезка стены, шириной до 70 см, где и работают каменщики;
  2. Зона складирования материалов – продольная полоса шириной до полутора метров, на которой располагают рядовой кирпич и раствор. Для выполнения кладки с одновременной облицовкой, эта зона должна быть вдвое шире, так как требуется ещё и место для кирпича лицевого.
  3. Вспомогательный участок – зона для прохода, занимает чуть больше 0,5м.

СНиП на кирпичные стены: расстановка материалов на делянке

Когда в стене предусмотрены проёмы, напротив них располагают ёмкость с раствором, а поддон с кирпичом удобнее поставить на линии простенка. Если осуществляется облегчённая кладка стен, то основные материалы чередуют с арматурой и сыпучим заполнителем, либо другим теплоизоляционным материалом.

Все материалы должны быть заготовлены заранее, и только раствор подаётся непосредственно перед началом кладки. На строительстве небольшого частного дома, гораздо удобнее замешивать его на месте, используя кладочные смеси заводского изготовления, которые многие .

Это универсальные сухие смеси М150, которые подходят не только для укладки кирпича, но и для оштукатуривания стен. заливки полов. Составы более высокой марки, применяют для заливки фундамента, армопояса, монолитных перемычек. Такая упаковка, как на фото снизу, стоит примерно 160 рублей. Цветные растворы обычно используют для кладки декоративного кирпича.

  • Если вы сочтёте, что покупать готовые смеси дороговато, ничто не мешает вам поставить бетономешалку, и изготавливать раствор самостоятельно. Когда возводятся стены кирпичные, СНиП предусматривает применение простых и сложных кладочных растворов.
  • В составе простых только одно вяжущее вещество, в сложных растворах их как минимум два. В первом случае, это цементный или известковый раствор, второй вариант: известково-цементный или глиноцементный. Известь и цемент играют роль модифицирующей добавки, и позволяют получить раствор с более высокой пластичностью.
  • Наибольшей популярностью пользуется цементный раствор с известковой добавкой, так как он подходит для всех видов кирпича, кроме сырцового глиняного камня (самана). Для него как раз нужен глиноцементный раствор, который подойдёт так же для возведения любой хозяйственной постройки.

Таблица пропорций сухих компонентов в растворах

Инструкция по пропорциям вяжущих компонентов и наполнителей в растворах, представлена в таблице сверху. Первым в строке идёт цемент, затем второе вяжущее, и далее песок. Вода добавляется до достижения необходимой консистенции, но обычно её количество не превышает 30% от общей массы. Песок может использоваться тяжёлый (кварцевый) и лёгкий (пемзовый, шлаковый).

Инструменты и приспособления

От объёмов работ и сложности выполняемой задачи, зависит и набор инвентаря, используемого в работе. На строительстве одноэтажного дома могут не понадобиться некоторые приспособления, но основной комплект инструментов должен быть таким, каким вы видите его в приведённой ниже таблице.

Кирпичная кладка и возможность ее укрепления при помощи арматуры

Кирпич является одним из основных строительных материалов, используемых в наше время. Его качества и характеристики дают возможность возводить крепкие, кроме того, неимоверно надежные и долговечные здания. При этом иногда кирпичной кладке необходимо определенное усилие, которое позволит ему выдерживать еще большие нагрузки и не деформироваться. Подобный процесс необходим далеко не всегда, а лишь в том случае, когда на объект будет действовать повышенная нагрузка. Аналогичная необходимость может возникать при строительстве высотных зданий, различных арок или колонн.

Армировать кирпичную кладку достаточно сложно, к тому же этот процесс содержит множество тонкостей и нюансов, позволяющих значительно увеличить прочность и устойчивость объекта. С течением времени сам этот процесс претерпевал различные изменения и постепенно модернизировался. На сегодняшний день он практически полностью отлажен и проверен соответствующими расчетами.

Армирование кирпичной кладки подразумевает добавление в основную конструкцию дополнительных фиксирующих компонентов, назначением которых является создание вспомогательных укрепляющих связей. Для реализации этого направления могут использоваться различные средства и методики. Однако в соответствии с технической документацией, армирование кладки может быть всего лишь трех основных видов:

  • поперечное;
  • продольное;
  • вертикальное.

Все эти методики являются технически проверенными и доведенными до оптимального состояния, что делает их крайне эффективными. К тому же использование каждого из них дает возможность существенно улучшить несущую способность конкретного объекта, а также повысить его устойчивость и прочность.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
