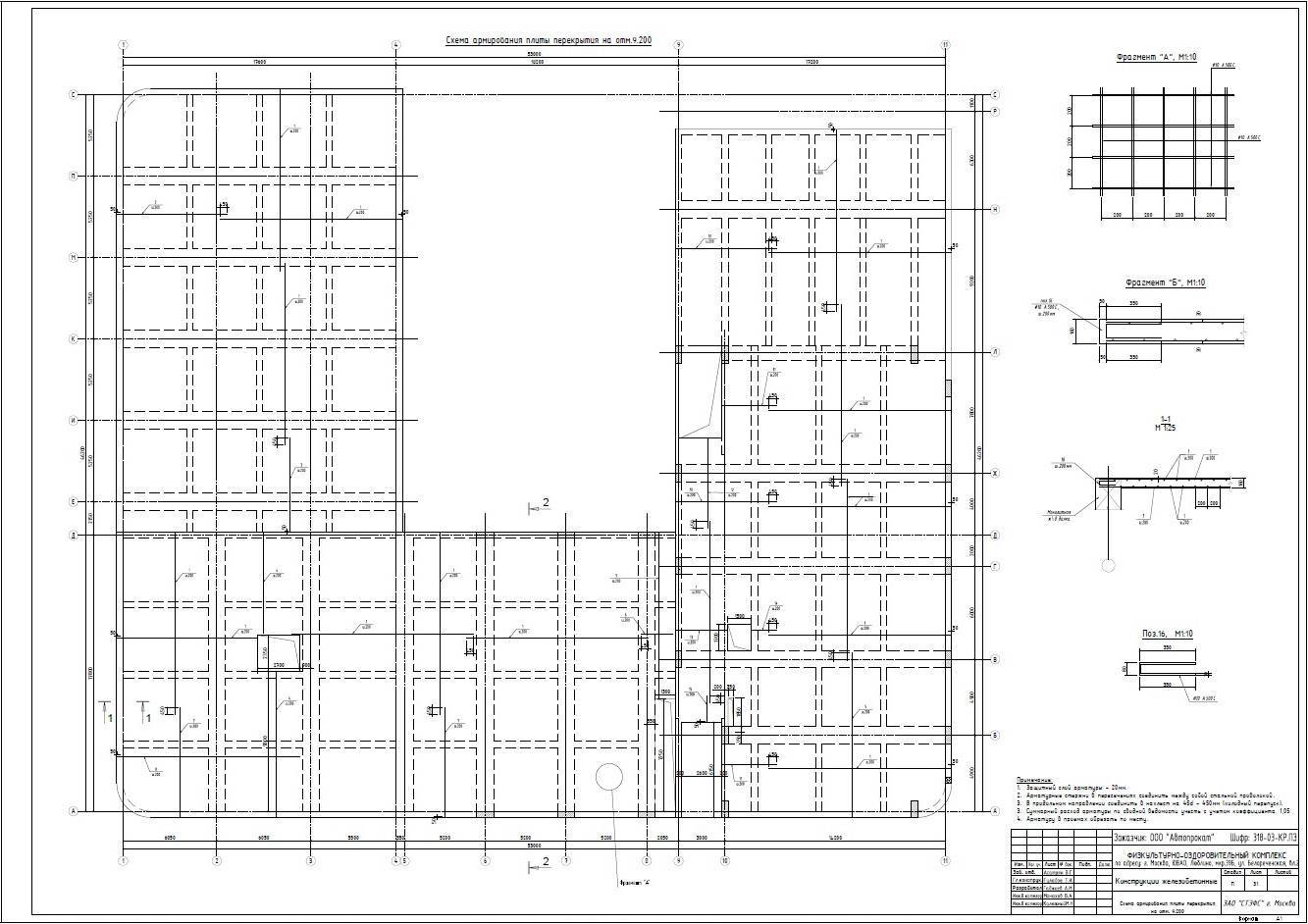

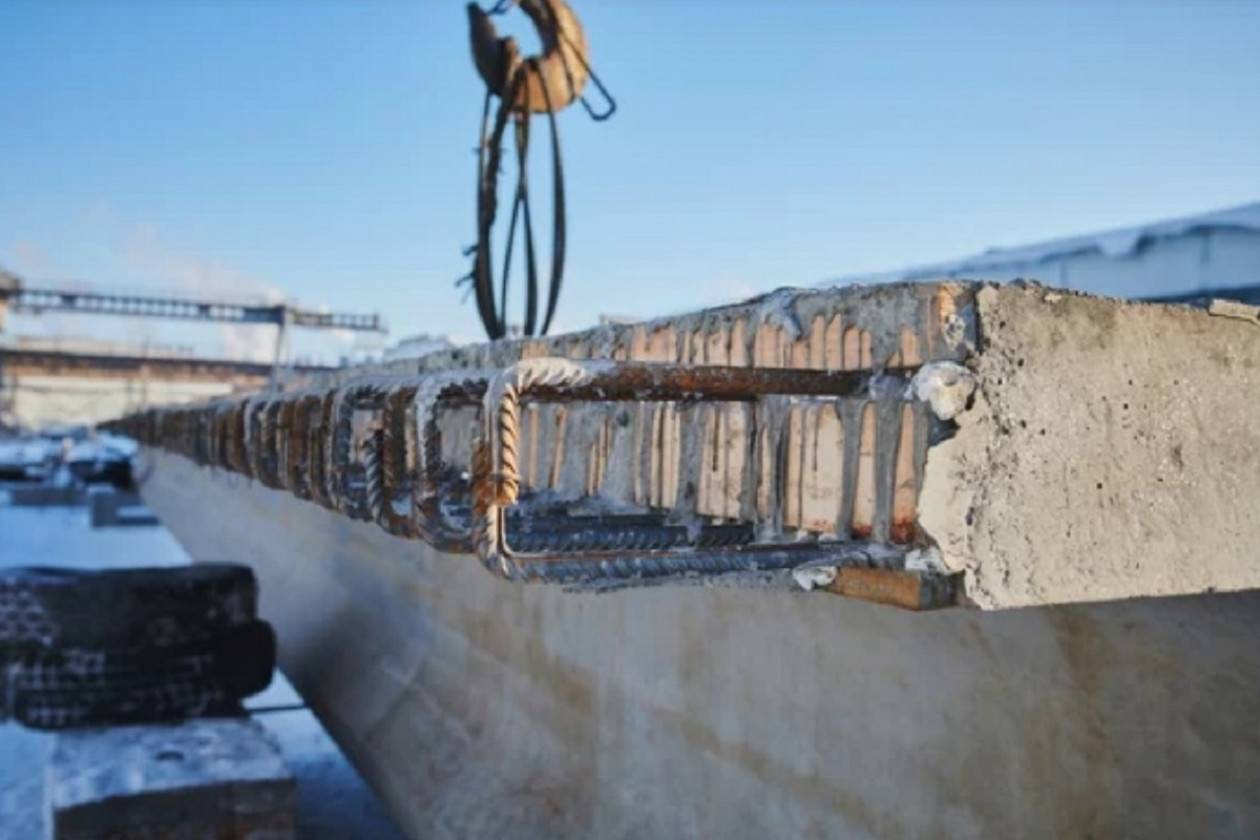

Как армировать плиту перекрытия?

Дополнительное армирование перекрытий – достоинства и слабые стороны

Необходимость усиления бетонных перекрытий связана с характеристиками бетона. Бетонный массив способен воспринимать повышенные сжимающие нагрузки, однако восприимчив к растягивающим усилиям и влиянию изгибающих моментов. Бетон не способен самостоятельно демпфировать нагрузки и требует дополнительного армирования. Для компенсации растягивающих усилий и сохранения целостности железобетонных конструкций выполняется дополнительное армирование плит перекрытий.

Бетонная плита, прочность которой увеличена за счет дополнительного армирования, – надежная конструкция, отличающаяся рядом достоинств. Основные преимущества:

  • продолжительный ресурс эксплуатации. Благодаря увеличенному запасу прочности, срок использования усиленной железобетонной конструкции исчисляется десятилетиями;
  • отсутствие стыковых швов, а также гладкая поверхность потолков и полов. Отсутствует необходимость в выполнении дорогих и трудоемких отделочных работ;
  • уменьшенная масса монолитной конструкции перекрытия по сравнению с покупными железобетонными панелями. Это значительно снижает нагрузку на фундаментное основание;
  • повышенные прочностные характеристики. Сочетание свойств стальной арматуры и бетона позволяет повысить прочность основания и обеспечить его целостность при повышенных нагрузках;
  • увеличенная надежность железобетонной конструкции. Устойчивость к воздействию нагрузок, действующих в различных направлениях, достигается за счет армирования. Усиленные перекрытия способны воспринимать от 0,5 до 0,8 т на каждый квадратный метр поверхности;
  • пожарная безопасность. Использование негорючих стройматериалов обеспечивает огнестойкость конструкции. Плита способна длительное время сохранять целостность под воздействием повышенной температуры и открытого огня;

Такая конструкция весит заметно ниже по сравнению с готовыми железобетонными плитами, однако, на ее прочность данный фактор не влияет

  • уменьшенный объем затрат по сравнению с использованием для формирования перекрытий стандартных панелей. Расходы на сооружение монолитного перекрытия существенно меньше по сравнению с аналогичной конструкцией сборного типа;
  • отсутствие необходимости в использовании специальной грузоподъемной техники и такелажной оснастки. Для формирования монолитной плиты не требуется подъемный кран;
  • равномерная передача усилий от монолитной плиты на несущие стены строения или опорные колонны. В результате выравнивания нагрузок снижается вероятность образования трещин.

Среди остальных достоинств следует отметить возможность заливки перекрытия нестандартной конфигурации. Это позволяет возводить строения различного уровня сложности с нестандартной планировкой. Серьезным плюсом является возможность выполнять межэтажные проемы и коммуникационные отверстия на этапе бетонирования.

Наряду с достоинствами имеются также и слабые стороны:

  • повышенная трудоемкость выполнения мероприятий по сборке арматурного каркаса;
  • увеличенная продолжительность процесса гидратации цемента и, соответственно, набора бетоном эксплуатационной прочности.

Инструкция по армированию монолита

Перекрывать пролеты между этажами необходимо при помощи монолитных платформ. Чтобы они были максимально прочными, их необходимо армировать. Технология проведения данных работ включает в себя определенную последовательность действий:

Монтаж опалубки. Первым делом изготавливает короб, для которого могут использоваться доски, а также листы фанеры. Чтобы опалубка держалась, под нее устанавливаются треноги

Нужно понимать, что бетон – это очень тяжелый материал, а потому важно обеспечить хорошую опору для него. Для того, чтобы бетон не прилипал к фанере или доскам, а короб потом можно было убрать, следует выбирать материалы с ламинированной или обработанной маслом поверхностью.

Установка каркаса

Для этого прутья из стали укладываются в короб и связываются между собой. Ячейки должны иметь длину и ширину примерно по 15-20 сантиметров. Если вдруг длины какого-либо из прутьев будет недостаточно, нужно наложить еще один, но с большим нахлестом.

Заливка короба. На данном этапе рекомендуется использовать бетонный раствор заводского производства. Во-первых, в нем четко соблюдаются все необходимые стандарты качества, а также пропорции нужных компонентов. Часто в состав материала также включаются дополнительные компоненты, улучшающие прочностные свойства бетона. При доставлении бетонного раствора на строительную площадку производится заливка опалубки при помощи бетононасоса. Специальный строительный вибратор уплотняет раствор по всей площади платформы и равномерно распределяет его, устраняя из раствора пузырьки. По окончании проведения данных работ поверхность еще раз выравнивается вручную, а затем посыпается сверху сухим цементом.

Стоит учитывать, при осуществлении заливки платформы температура воздуха должна составлять не менее 5-ти градусов. Низкая температура может негативно отразиться на качестве платформы. В пример можно привести появление трещин, вызванное замерзанием влаги в бетонном растворе. Любые трещины и повреждения бетонных конструкций влекут за собой сокращение сроков службы плиты, а также ухудшение прочностных характеристик. При наличии благоприятных условий бетонная платформа полностью высыхает в течение одного месяца.

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению aR, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξR, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е. в сущности, на растяжение будет работать именно армирующий каркас

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

Ммах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага

При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза

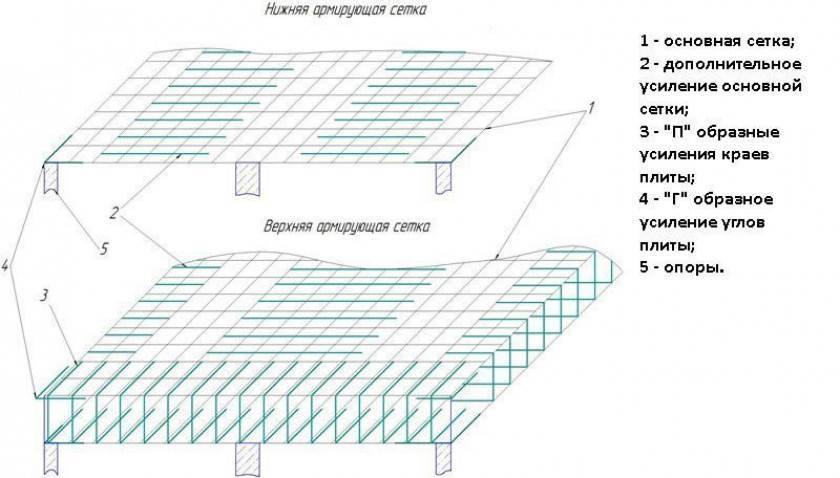

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Расчет диаметра и количества арматуры

Сечение арматурного материала, используемого для устройства армированного ленточного монолитного фундамента, считается важным показателем, и определять его следует заблаговременно.

Для этого существует определенная методика:

  • длина плиты умножается на ее высоту, чтобы определить ее сечение;
  • вычисляется допустимый диаметр прута, для чего сечение плиты следует разделить на минимальный показатель армирования (в процентах);
  • определяется площадь прутьев в ряду;
  • имея данные по длине плиты и шагу размещения арматурных стержней, определяется их минимальное значение сечения.

Чтобы выполнить расчет количества арматуры, необходимой для армирования, пользуются несложной схемой.

Зная параметры плиты, их делят на значение стандартной ячейки, чтобы уточнить количество стержней. К полученному числу прибавляют дополнительный прут.

Чтобы получить каркасную сетку, потребуется укладка поперечного материала для армирования, так что полученное значение увеличивается в два раза.

Предлагаем ознакомиться Утепление фундамента пеноплексом соими руками

Каркас состоит из двух рядов, так что окончательный результат вновь увеличивается вдвое, и у нас получается искомое количество стержней.

Как правило, стальные прутья поставляются шестиметровыми отрезками, поэтому легко определить, сколько погонных метров материала потребуется.

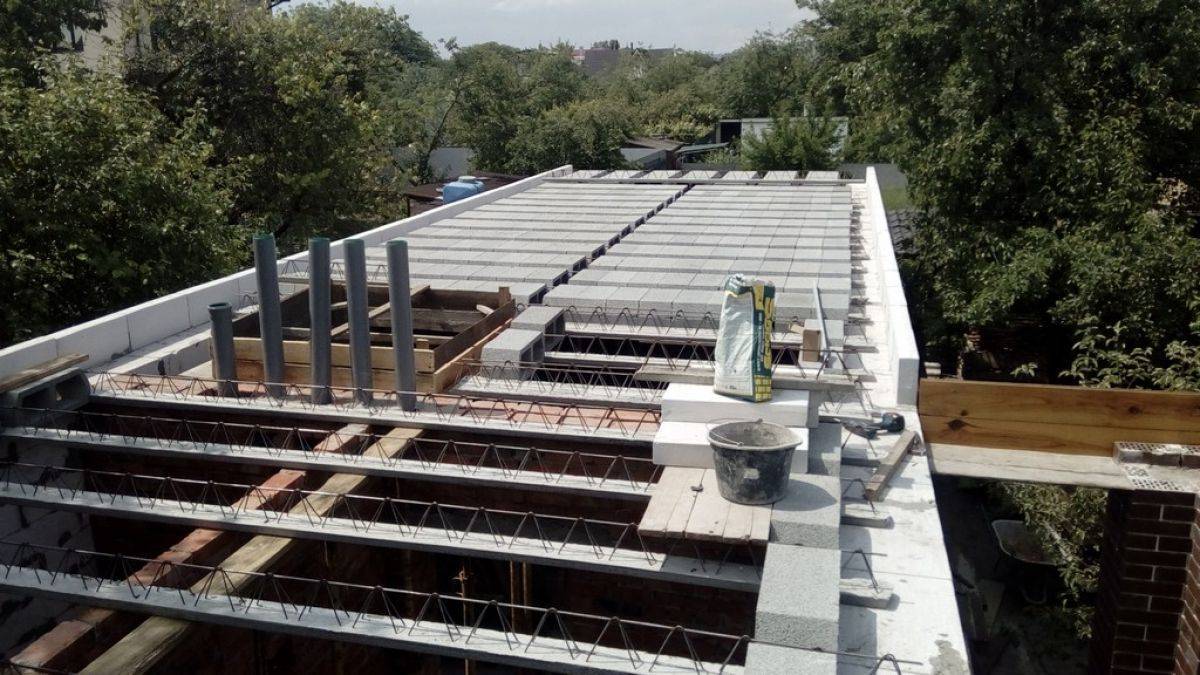

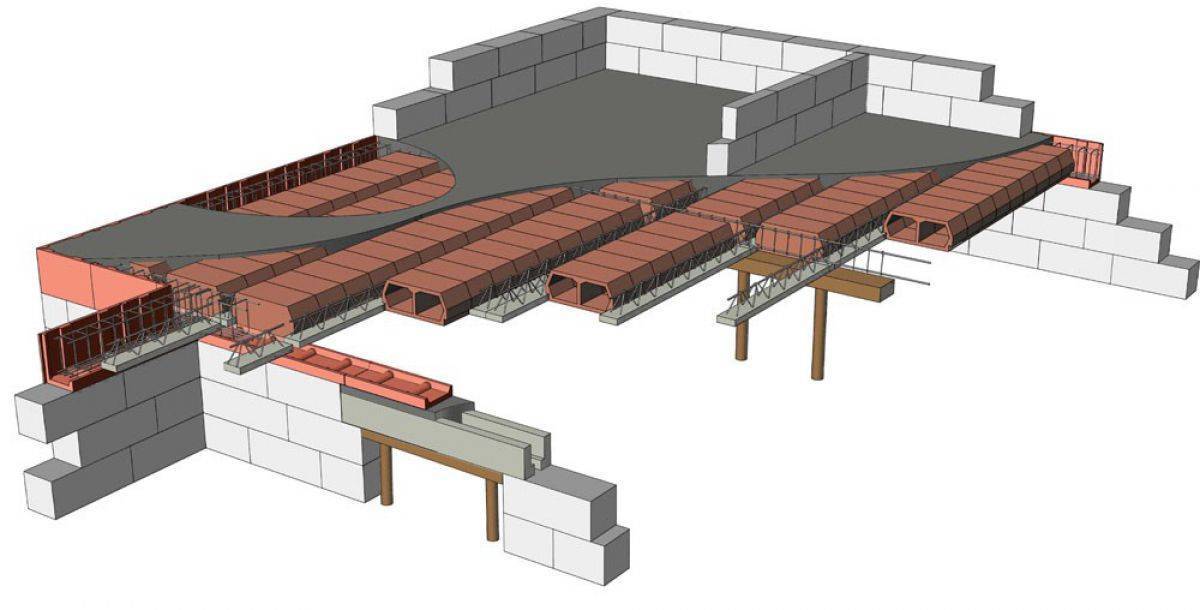

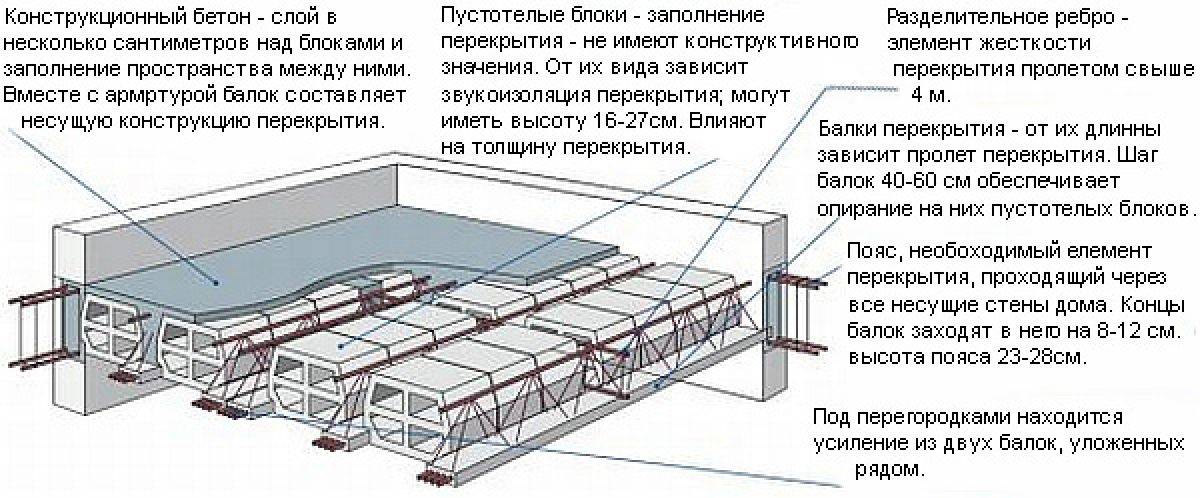

Монтаж сборно-монолитного перекрытия

Конструкция перекрытия позволяет прятать в него электропроводку. Этот вопрос, конечно, нужно увязать с пожарной безопасностью.

Сборная и монолитная части перекрытий могут быть выполнены за 3-4 дня при площади около 100 м2. Готовность для последующих работ – после набора прочности бетоном, минимально 14 суток, в зависимости от условий твердения, температуры и влажности воздуха.

Малый вес перекрытий снижает нагрузки на несущие стены и на фундамент.

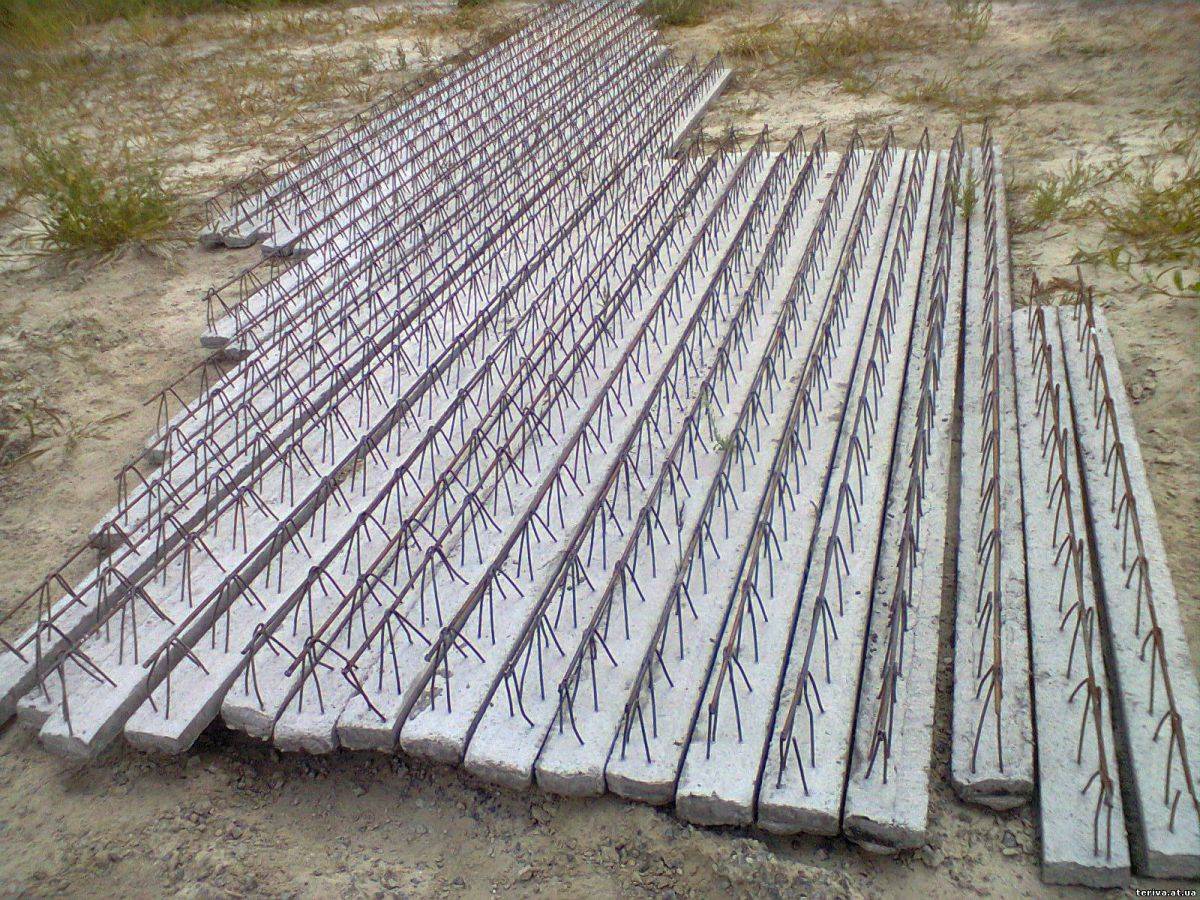

Балки для сборно-монолитного перекрытия по ширине составляют 120 мм, высота ж/б части 30-60 мм. Верх балок – арматурная конструкция из треугольников, иногда по типу шпренгелей в фермах. Узлы монтажа для всех возможных решений по архитектуре производители обычно прорабатывают и дают чертежи и подробные инструкции – по опиранию, по обходам каминных труб, по монтажу около проемов лестниц между этажами, варианты обхода этих проемов и многое другое. По монтажу для реконструкции зданий также существуют разработанные узлы и рекомендации. Класс бетона для монолитных заделок рекомендуется В20 – В22,5 (М300-350).

Установка несущих перегородок возможна не везде, но только по несущим балкам перекрытий, это учитывается при архитектурной планировке и является ограничением. Узлы опирания стен и перегородок на перекрытия разрабатываются для всех вариантов.

По вопросам необходимости армопоясов у специалистов существуют разные мнения. В любом случае, этот вопрос больше касается конструкций несущих стен. Производители Терива гарантируют, что самим перекрытиям армопояс не нужен, по причине равномерного распределения нагрузок, малого веса перекрытия и проработанных узлов опирания. Но для стен из легкобетонных блоков, газобетона или пенобетона – вопрос по армопоясу нужно решать индивидуально, и скорее всего положительно – армопояс нужен.

Укладка армирующей сетки не считается необходимостью, но для повышения прочности перекрытия применяется. По бетонированию – как и в случае фундамента, монолитные участки перекрытия следует заливать в одну смену. Трудности бетонирования промежутков между блоками – неизбежный минус сборно-монолитных конструкций, и бетон нужен мелкофракционный, плотный, но с хорошей подвижностью, чтобы этого добиться, в основном применяют пластификаторы.

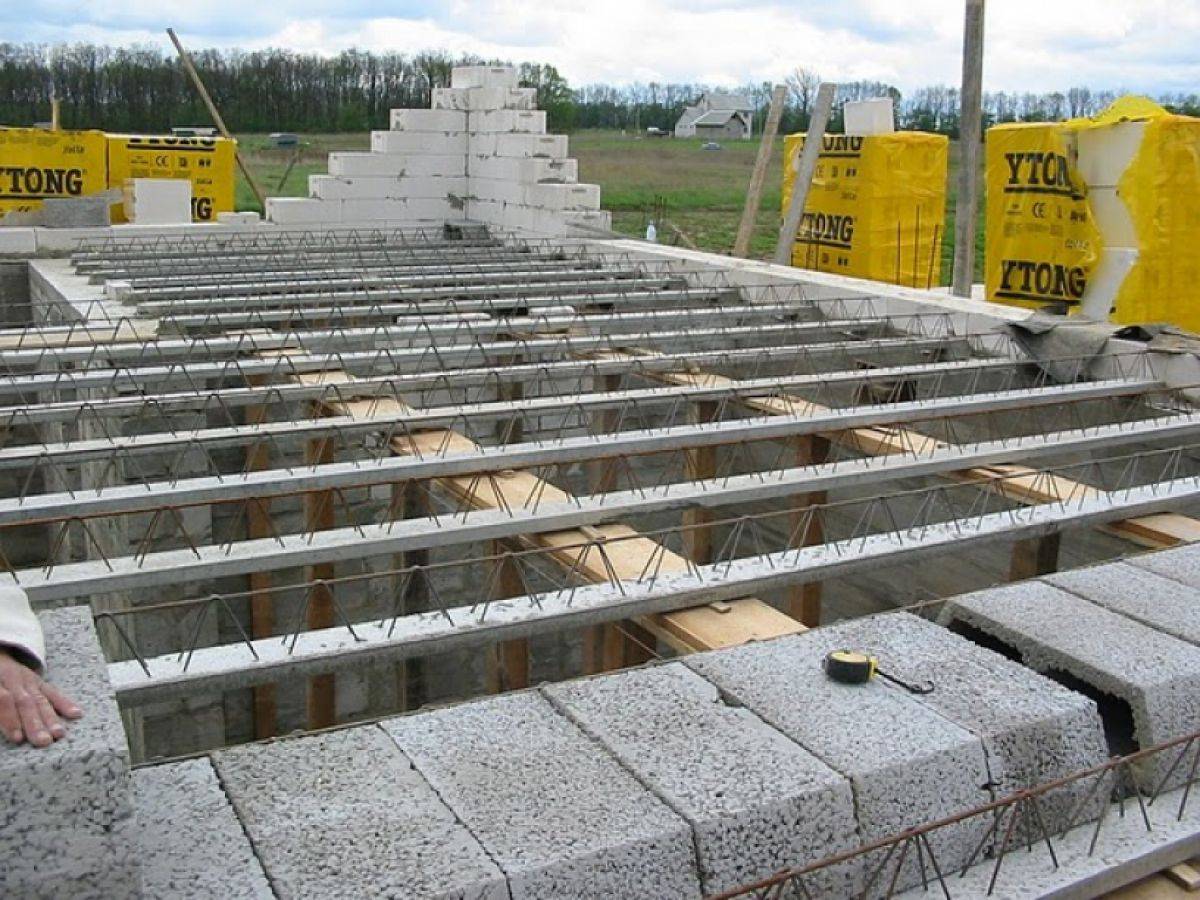

Технология сборно-монолитного перекрытия не отличается сложностью. Первыми укладываются несущие балки, затем между ними выкладывают пустотные вкладыши, их вес – до 20кг – позволяет делать это вручную. Временные разгрузочные опоры для балок демонтируют только после набора бетоном прочности.

По периметру наружных несущих стен устраивается постоянная опалубка – кирпичная или блочная. Пространство между несущей стеной и балками усиливается арматурным каркасом, имеющим рабочую арматуру периодического профиля диметром 12-18 мм, затем по всем балкам сборно-монолитного перекрытия делается обвязка с установленным армокаркасом, по всем контурам опирания перекрытия. Все балки соединяются с контурным армированием.

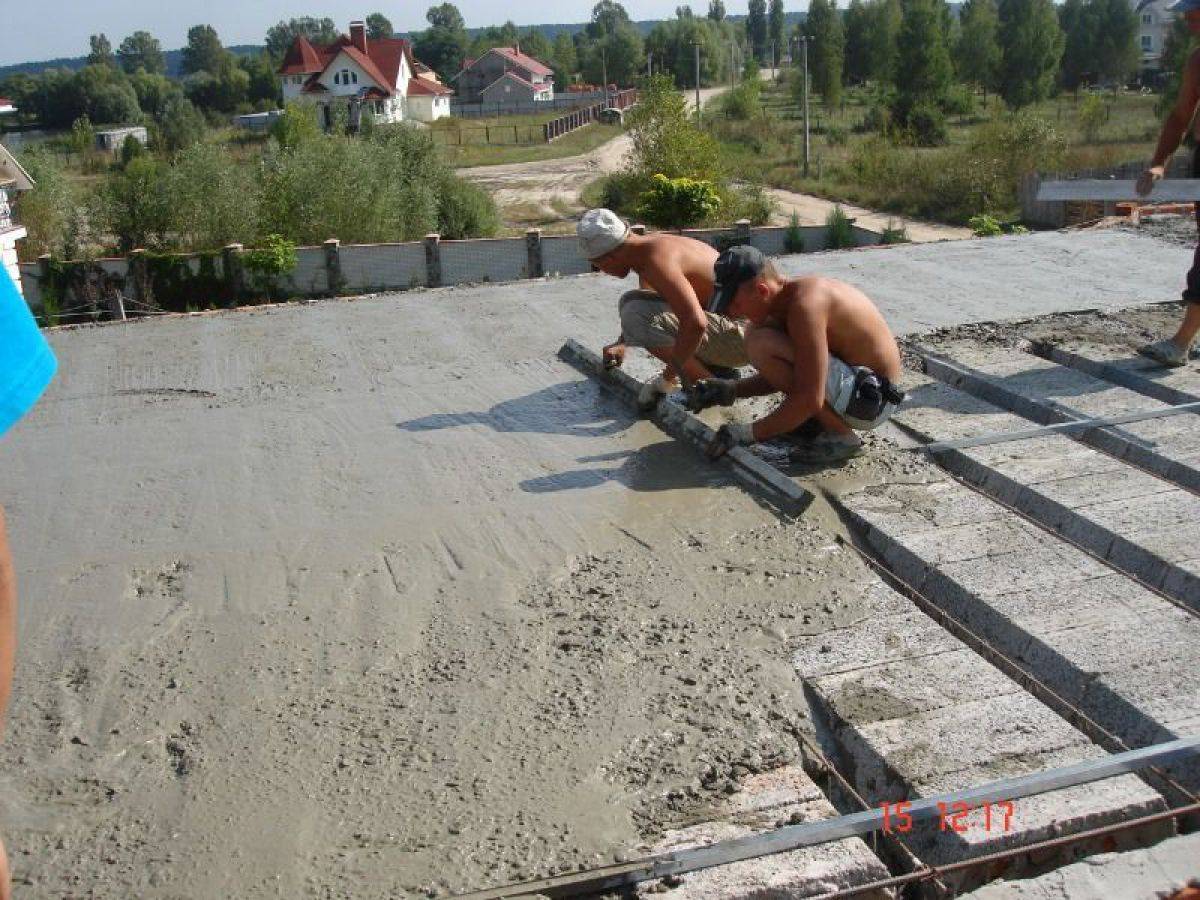

Производители сборно-монолитных перекрытий рекомендуют выполнять верхний слой бетона над поверхностями вкладышей толщиной 30 мм, и дают потребность в бетоне исходя из этого, примерно 0,075-0,085 м3 на квадратный метр перекрытия. Но на практике в частном строительстве это не всегда реально, причем очень много зависит от квалификации работников. Небольшое увеличение толщины слоя бетона не будет излишним, в том числе и для прочности перекрытия.

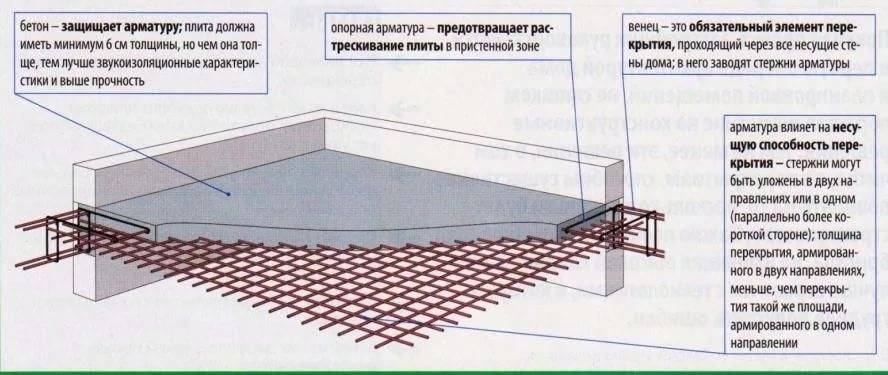

Как самостоятельно произвести армирование бетонной плиты перекрытия

Стальная арматура класса А3 производится методом горячего проката. Она бывает от 8 до 14 мм в диаметре с гладкой или ребристой поверхностью. Она лучше всего подойдет для самостоятельного создания монолитного армированного перекрытия. Первую сетку монтируют в нижней части предполагаемой плиты, а вторую соответственно в верхней. Опалубка должна быть выставлена таким образом, чтобы обе сетки находились внутри монолита плиты. Расстояние от верхней сетки до поверхности должно быть не менее 2 см. В сетку арматуру нужно связывать вязальной проволокой, образуя ячейки со сторонами 200 или 150 мм. Сегодня существуют специальные машинки для вязки арматуры, но можно это делать и обычным ручным крючком.

Двухслойная укладка арматуры

Использование сварочного аппарата целесообразно только тогда, когда вы хорошо умеете с ним управляться, так как неумелые действия могут привести к истончению прутьев в местах сварки, что обязательно приведет к разрушению. По всей длине сетки разрывов быть не должно, поэтому при недостаточности длины прутьев, их следует наращивать внахлест не менее 50 см. При этом все стыки нужно размещать в шахматном порядке. По всем краям сетки связываются в П-образные фигуры. Изгибать пруты нужно только при острой необходимости без нагревания. Перекаливание металла нарушает его внутреннюю структуру, что может привести к перелому прута. В тех местах, где предполагаются дополнительные нагрузки, армируют в особом режиме с дополнительными прутьями. При армировании следует и учитывать те места, где будут проходить инженерные коммуникации. По возможности в них лучше сразу оставить отверстия, вставив отрезок трубы. Особо требует усиления вся площадь опоры на стены и колонны. В последнем случае усиления должны быть объемными.

Заливка бетонной смеси

После того, как вся сетка из арматуры будет связана, можно приступить к ее заливке. Для этого лучше всего использовать бетононасос. Если же объем работ не очень велик, то вполне можно справиться и без него. В таком случае вам понадобятся хотя бы два помощника, которые будут замешивать бетон в бетономешалке и поднимать его вам для заливки. В процессе заполнения опалубки бетонным раствором нужно периодически производить уплотнение смеси. Лучше всего для этого подойдет специальный строительный вибратор, но при неимении такового можно просто время от времени ритмично постукивать молотком по опалубке или открытым частям арматурной сетки.

В процессе затвердевания происходит значительная усадка бетона, что при ускоренном процессе высыхания может привести к возникновению микротрещин. В связи с этим на протяжении нескольких дней залитую плиту нужно поливать водой, тем более в жару. Однако нужно знать, что воду стоит разбрызгивать из шланга с дождевальной насадкой или лейкой, так как прямая струя может повредить поверхность еще не схватившегося бетона. Иногда для избежание появления трещин под самый нижний слой кладут специальную полимерную сетку, а всю остальную конструкцию сооружают уже поверх нее. В других случаях полимерную сетку применяют в качестве основного армирующего элемента. Это делают там, где невозможно соорудить арматуру из прутьев и даже проволоки.

Заливка бетона из бетононасоса

Полное застывание бетона произойдет не раньше, чем через 3 – 4 недели. До этого времени не стоит производить какие-либо работы на объекте и разбирать опалубку. По истечении этого срока опалубка демонтируется и получается бетонная плита перекрытия, которая является черновым потолком для помещений под ней. Таким способом можно создавать даже криволинейные перекрытия любой конфигурации.

При строительстве собственного дома или коттеджа вполне возможно создать самостоятельно бетонные плиты перекрытия с арматурой внутри. Эта конструкция намного надежнее и долговечнее деревянной, но сооружать ее стоит только на прочных бетонных или кирпичных стенах. Использование в качестве стенового материала легкобетонных блоков или древесины исключает такую возможность, так как такие стены могут не выдержать вес железобетонного перекрытия.

Какие способы применяются для укрепления

Сам процесс усиления зависит от того, какая конструкция была использована при строительстве здания. Но есть несколько операций, которые присутствуют в каждой технологии. От них зависит безопасность проводимых работ:

  1. Устанавливаются распорки, поддерживающие плитную конструкцию. Здесь можно использовать трубы, бревна, брусы большого сечения.
  2. Участки, где предполагается проводить ремонтные работы, полностью очищаются от отделочных материалов.
  3. Если повреждена арматура, то ее зачищают от ржавчины и обрабатывают специальными растворами, которые предотвращают появление коррозии металла.
  4. С пола удаляется стяжка, с потолка штукатурка или подвесная конструкция.
  5. Поверхности тщательно очищаются от мусора и пыли.

Далее рассмотрим по отдельности, как правильно провести укрепление разных железобетонных перекрытий: монолитных, из пустотных, ребристых и П-образных плит.

Пустотных

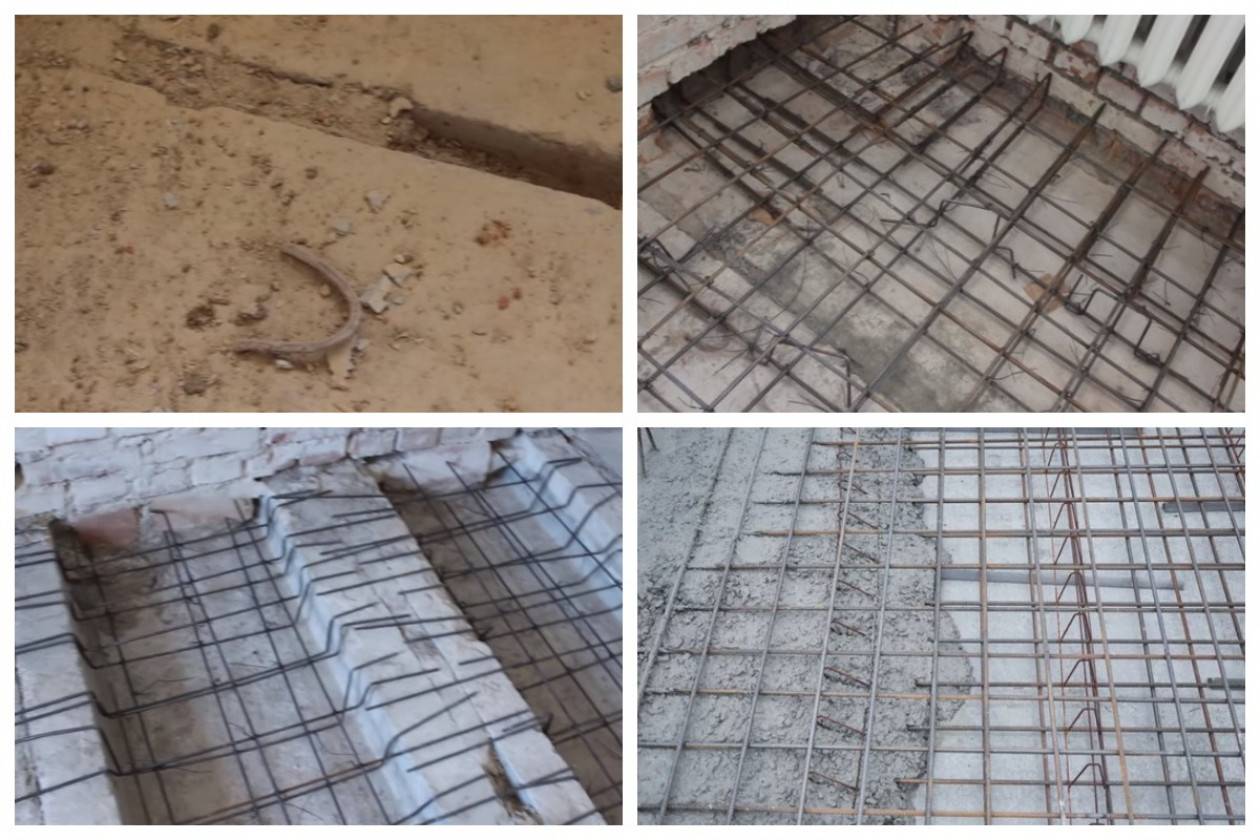

Это один из самых простых способов усиления перекрытий. Все дело в конструкции, а точнее, в пустотах. Их просто надо заполнить бетоном, усилив армирующим каркасом. Поэтому делается это все так:

  1. Пустоты вскрываются.
  2. В них укладывается стальная арматура.
  3. Бетонный раствор подается под давлением, чтобы собой заполнить все пустое пространство до мелких трещин.

Внимание! Для проведения усиления многопустотных плит перекрытия используется только высокопрочный бетон

Монолитных

Для усиления монолитного перекрытия применяют две разные технологии. Это когда дополнительную усиленную железобетонную конструкцию заливают сверху ремонтируемой плиты или снизу. Второй вариант применяется чаще, потому что именно так можно провести укрепление в зоне изгибающих нагрузок.

Для этого также применяют две технологии, в основе которых лежит торкретирование бетонного раствора. То есть последний «набрасывается» на армированную ремонтируемую поверхность. А вот монтаж армопояса может производиться по-разному.

  1. Его крепят на крюки, которые сами прикреплены к армокаркасу ремонтируемой плиты.
  2. На стальные пластины, которые прикреплены к плите через сквозные анкера.

Первый же вариант проще. Арматура укладывается поверх плиты перекрытия и крепится к ее армокаркасу вертикальными штырями с помощью сварки. После чего по периметру устанавливают опалубку, в которую заливают бетонный раствор. За последним ухаживают, как за обычной толстой стяжкой.

Ребристых

Здесь используются те же технологии, как в случае усиления монолитной конструкции. Но есть и другой способ. Для этого используется так называемая шпренгельная арматура. Это обычные арматурные стержни, уложенные по диагонали ремонтируемой плиты. Эта конструкция образует два дополнительных ребра жесткости, которые увеличивают несущую способность перекрытия.

И третий вариант – установка поддерживающих колон. Нередко два последних метода применяют сразу одновременно. Это гарантированно увеличение жесткости и прочности.

П-образных

Перекрытия этого типа отличаются от предыдущих тем, что они установлены на стены или ригеля не своей плоскостью, а выступающими ребрами (полками). Поэтому для их усиления используются две технологии:
