Как сделать армопояс из кирпича на стены из газоблоков?

Выполнение армопояса своими руками

Армопояс своими руками

Такое усиление фундамента при желании можно выполнить своими руками. Для этого потребуется подготовить необходимые инструменты и материалы, которые позволят выполнить работу качественно и в соответствии с нормами и стандартами.

Необходимые инструменты и материалы

Для начала стоит подготовить инструмент, с помощью которого будет выполнен цокольный армопояс или другой вид усиливающей конструкции. Что касается инвентаря, то список достаточно небольшой, в процессе выполнения потребуется:

• бетономешалка;
• ведра и лопаты;
• сварочный аппарат (если армирующая сетка будет свариваться);
• болгарка.

Инструменты для подготовки армопояса

Что касается материалов то нужно подготовить проволоку нужного диаметра и бетонный раствор. Стоит отметить, что раствор можно заказать в специализированной фирме в нужном количестве либо приготовить самостоятельно. Для этого потребуется цемент, песок и щебень. Все компоненты тщательно смешиваются в определенной пропорции. При этом необходимо контролировать консистенцию раствора. В тех случаях если заливка армопояса выполняется не в самых подходящих погодных условиях можно в время приготовления раствора внести в него специальным пластификаторы и дополнительные добавки, которые помогут улучшить технические качества готового бетона.

Изготовление арматурной сетки

Перед тем как сделать армопояс стоит сделать сетку из прутьев арматуры. Для начала стоит выбрать правильно арматуру. Для этой цели можно использовать изделия диаметром от  до 10 до 16 мм, это самый оптимальный вариант. Данная разновидность арматуры отлично справится с поставленной задачей.

Выбрав арматуру можно начинать резать прутья специального размера, эту процедура выполняется с помощью болгарки. Соединить прутья между собой можно с помощью сварки, но лучше всего использовать специальную вязальную проволоку. Второй вариант соединения дает возможность арматуре свободно двигаться во время деформации бетона. Это позволяет сохранить целостность все конструкции.

Выбор арматуры

Направляющие каркаса могут быть выполнены из более толстой арматуры, что касается перемычек можно использовать меньший диаметр

При этом стоит обратить внимание, что оба вида должны быть ребристыми, именно с такой арматурой бетон сцепляется намного лучше. Поперечные прутья должны располагается на расстоянии не больше 50 см друг от друга, только в таком случае можно получить качественный и надежный каркас

Устройство опалубки

Для устройства опалубки могут быть использованы различные материалы. Чаще всего для это цели используется древесина. Это может быть:

• доска;
• фанера;
• горбыль;
• ОСБ плиты.

Независимо от выбранного варианта, важно чтобы сторона, прилегающая к раствору, была ровной и без каких-либо дефектов. От этого зависит герметичность формы и ровность всех поверхностей

Кроме того такой материал обладает необходимой прочностью и удержит достаточно большую нагрузку от цементного раствора.

Соединения всех элементов деревянной опалубки можно осуществить с помощью саморезов подходящей длины или гвоздей

Важно чтобы соединенные между собой доски надежно были закреплены к готовому бетонному основанию. Также в качестве дополнительного укрепления стоит использовать параллельные перекладины между щитами

Это позволит не разойтись доскам под давлением и сохранить форму.

Заливка бетона

https://youtube.com/watch?v=6_jy7hMs9LI

После того как опалубка установлена можно приступать к непосредственному устройству армопояса. Для этого необходимо расположить арматурный каркас и залить его бетонным раствором. Приготовить раствор можно самостоятельно или приобрести уже готовый и доставить его к месту строительства. После того, как раствор высыхает, опалубку можно разобрать. Если она была правильно смонтирована, после демонтажа ее можно использовать для выполнения подобных работ.

Армопояс под мауэрлат

Армопояс под крышу фото

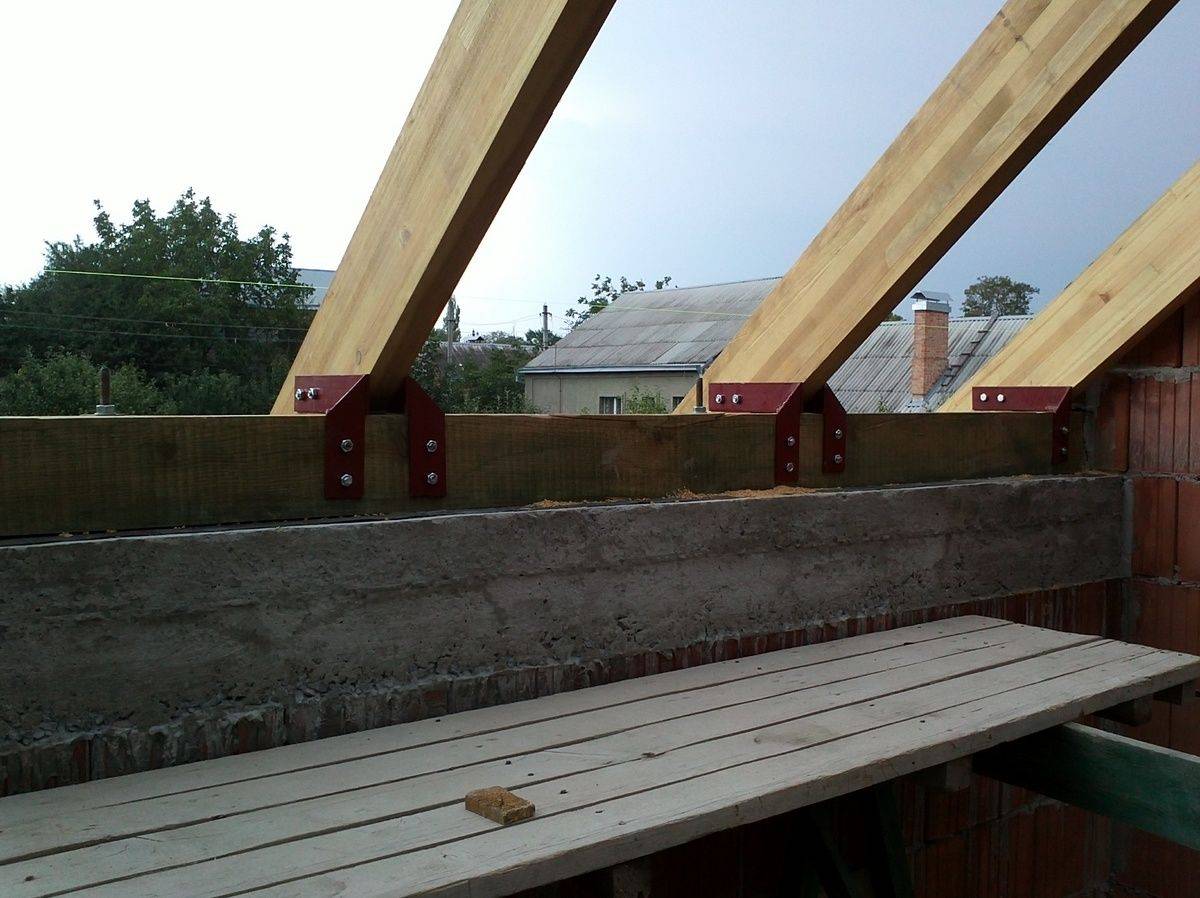

При устройстве стропильной конструкции крыши, ее нижний ряд – мауэрлат, крепится к несущей стене специальными анкерами и шпильками. Сама стропильная система создает распирающую нагрузку, что может привести к деформации стен. Армопояс под крышу обеспечивает прочность стены, стабильную жесткость кровельной системы. Он выполнятся аналогично процедуре устройства монолитного пояса под перекрытие. Армопояс под мауэрлат служит и для распределения нагрузки на всю поверхность стены, и для закладки в нем крепежных элементов для самого мауэрлата.

Армопояс под мауэрлат схема

Зачем нужен сейсмопояс для газобетонных блоков?

Несмотря на то, что устройство армированных поясов существенно удорожает строительство таких объектов, их выполнение проводится обязательно и пренебрегать этим нормативом нельзя. Уменьшение расчетных размеров армопояса приводит к ослаблению стеновой конструкции, появлению в них трещин и созданию аварийной ситуации в доме.

Обязательные зоны размещения армопоясов на газобетонных стенах:

1. По периметру фундамента в местах установки перекрытий под мауэрлатом. Ширина армопояса выполняется в 50 см и шире фундамента на 150-200 мм симметрично с каждой стороны.
2. После цокольного этажа перед 1-м рядом стеновой кладки.
3. С чередованием через несколько рядов в стенках.
4. Перед выполнением оконных и дверных проемов.
5. Перед установкой плиты межэтажного перекрытия.
6. Перед установкой кровли.

Таким образом, система армирования стеновых конструкций дома из газобетона объединяет все составляющие строения в одно целое и формирует особенные ребра жесткости объекта. Она существенно увеличивает устойчивость стен зданий к разнообразным напряжениям и надежно усиливает несущую конструкцию.

Основные функции армопояса для газобетонных стен:

1. Защита стенок от деформаций вследствие перемещений почвы, возникающих при смене сезонов и усадочных процессах объекта.
2. Создание высокопрочных стеновых конструкций.
3. Обеспечение стен проектной прочностью.
4. Распределение нагрузки равномерно по стенам.
5. Снятие точечных нагрузок в местах закрепления балок с помощью анкерных соединений.

Этапы работ

Залить армопояс несложно, четко соблюдая последовательность строительных мероприятий. Алгоритм действий такой:

• соберите опалубку, являющуюся основой разгрузочной окантовки. Применение полистирола в качестве стационарной опалубки позволит дополнительно утеплить постройку. Для разборной конструкции используйте фанеру или древесину. Обеспечьте жесткость опалубки с помощью распорок и стягивания боковых щитов стальной проволокой;
• нарежьте стальные прутки, соберите в отдельные каркасы. Как сделать армопояс прочным? Используйте продольные арматурные прутки диаметром более 12 мм, соедините их перемычками сечением 6–8 мм, сформировав квадратную пространственную конструкцию. Применяйте вязальную проволоку для соединения стержней. Установите каркас в опалубку, обеспечив гарантированный зазор 5 см от прутков до будущей бетонной поверхности;
• подготовьте бетонный раствор для заливки. Требуемую прочность бетона обеспечит соотношение цемента и песка 1:4. Используйте бетономешалку, позволяющую обеспечить равномерность состава и приготовление больших объемов;
• заполните полость бетоном, не допуская остановок в процессе заливки. Удалите воздушные поры, используя арматуру или глубинный вибратор для бетона. Спланируйте бетонную поверхность;
• обеспечьте неподвижность твердеющего состава для нормального протекания процесса гидратации. Обеспечьте сохранность влаги, накрыв бетонный массив полиэтиленовой пленкой. Периодически увлажняйте массив водой, предотвращая его растрескивание. Демонтируйте опалубку не раньше чем через 4 недели после заливки.

Последовательность операций является ответом на вопрос: как сделать сейсмопояс?

Устройство армопояса и типичные ошибки при его заливке

Если  разобраться, в  устройстве  армопояса нет  ничего сложного. Тот  же  армированный  ленточный фундамент. Ставишь опалубку, вяжешь арматуру, а потом  заливаешь все  это  бетоном. Но есть  и некоторые  различия.

• Так, армирующие стержни тут никогда не должны пересекаться на углах. Для таких  мест  предназначена уже выгнутая, Г-образная арматура.
• Если длинна прута короче имеющейся стены их разрешено сращивать внахлест. Притом  последний  обязан  быть не меньше двадцати диаметров  используемой арматуры. То есть, если  имеется в виду шестнадцатый  прут, то нахлест  будет  320 мм. И при этом он будет проваренным по всей  плоскости  соприкасания металла.
• Также при заливке  мауэрлатного армопояса бетонщики заранее  закладывают в нем выступающие шпильки, для  последующего крепежа деревянных  элементов. Такой  подход  очень  рационален, и позволяет  в последующем  не сверлить в камне дырки под  анкера.
• Ну, и последнее. Армопояс должен  быть  действительно  закольцованным. Разрыв контура в  данной конструкции  недопустим, ни под каким предлогом и в особенности  это  касается домов из газосиликата.

Казалось  бы все  предельно  просто. А нет, находятся  горе-специалисты, способные  нарушить  даже  такие, простейшие  и  незыблемые постулаты.

Обратите внимание на следующий пример

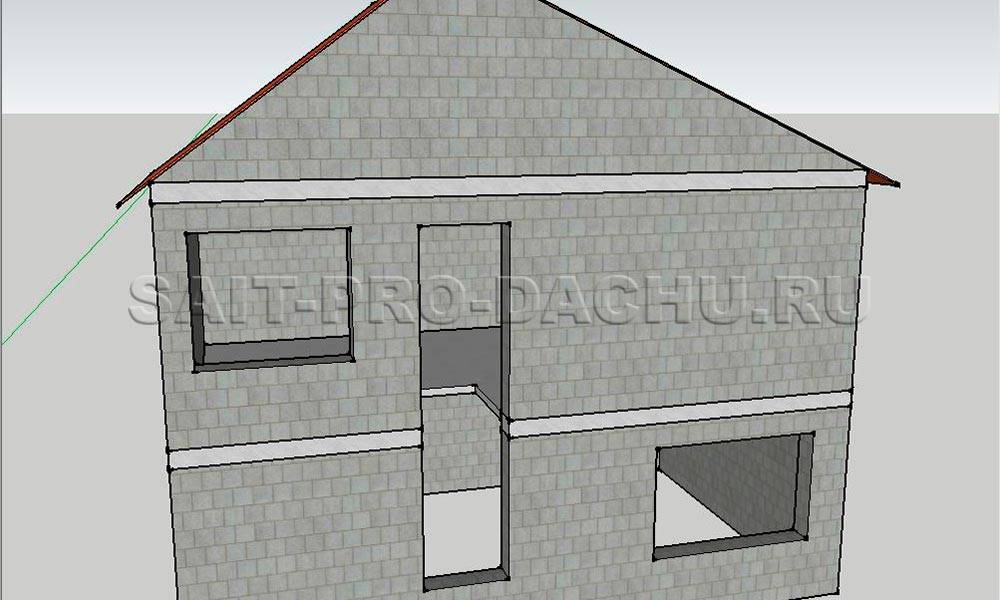

Красивый и довольно популярный  проект  со сквозным  окном  на два  этажа. Украшение  дома. И все бы ничего, но при  этом разрывается целостность  армопояса.  И стягивать стены, уберегая их  от  растрескивания  и деформаций, он уже не будет.

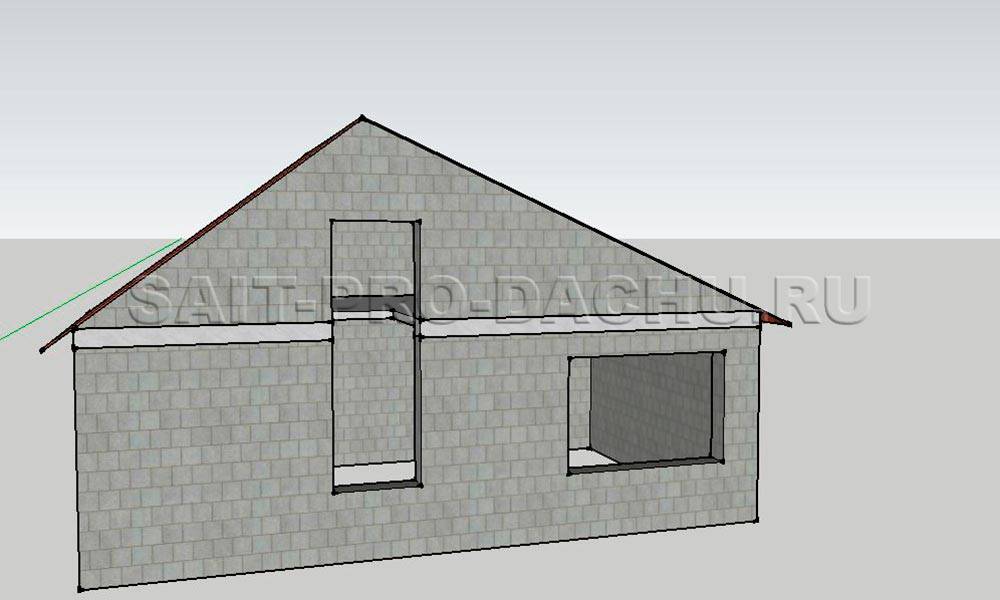

Хуже может быть только тогда, когда разрывают мауэрлантый пояс в доме с мансардой.

В этом случае  гарантированно  потрескаются  даже кирпичные стены.

Этим  мы  одновременно  отвечаем  и на довольно  распространённый вопрос: «Нужен ли армопояс для газобетона одноэтажного дома»?

Он не просто нужен. Он жизненно необходим. Откажетесь от такового, и не спасет вас ни легкие деревянные  перекрытия, ни армирование  газобетонной кладки. Армопояс является  неотделимым элементом  газосиликатного дома.

Второй не менее распространённый грех — это попытка  отказаться от  угловых  элементов при  армировании.  Запомните! Просто связанная  крест на крест  арматура, не позволит  армопоясу работать  на разрыв  и сдерживать  горизонтальные усилия, создаваемые  стропильной системой. Как следствие, многочисленные  трещины и скорое  разрушение всей постройки.

К подобным последствиям  приводит  и  соединение  арматуры  торец в торец. Поверьте, как бы  дико  это ни  звучало, но находятся и те, что  игнорируют соединение внахлест  и  экономят  каждый сантиметр  используемого металла, уповая  при  этом только  на удачу и прочность сварного шва. Очень  сомнительная  экономия. Ремонт стен в конечном  итоге обходится  намного  дороже.

А потому не жадничайте. Не  жалейте  арматуру. В точности  соблюдайте указанные в проекте  предписания. Газобетон — очень  хрупкий и капризный  материал и не терпит в обращении с собой  никакой  отсебятины.

На этом мы прощаемся с вами, дорогие  друзья. До свидания и до скорых встреч на страницах  сайта  про дачу.

Василий Молька

Армированный пояс. Армопояс — что это такое

Армопояс — это монолитный железобетонный контур, который кладется на все основные стены здания, связывая их в единый каркас.

Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундаменте, под плиты перекрытия и под мауэрлат (брус на, который опираются стропила кровли).

Какие функции выполняет армопояс

Можно выделить несколько причин, которые определяют необходимость устройства армопояса при строительстве дома:

Повышение пространственной жёсткости — армированный пояс связывает конструкцию здания в одно целое и выполняет функцию жёсткой рамы, благодаря чему здание получает дополнительную устойчивость против негативных факторов, ветровых нагрузок, грунтовых подвижек, землетрясений;
Равномерное распределение нагрузок — монолитный пояс защищает фундамент и стены от трещин и не дает тяжелым плитам чердачных и межэтажных перекрытий продавить хрупкие газобетон и пенобетон;
Реализация проемов — железобетонный пояс позволяет без использования специальных перемычек делать в стенах проемы любой ширины для дверей и окон;
Соединение стропильной системы крыши со стенами — монолитный армопояс обеспечивает жёсткое и надежное крепление для монтажа стропильной системы крыши, особенно важно когда стены строения выложены из легких блоков.

Всегда ли нужен армопояс?

Укрепление дома нужно не всегда. Рассмотрим ситуации, в которых можно пренебречь строительством армопояса:

• фундамент расположен на прочном грунте: скальный грунт, крупный и крупнообломочный песок, грунт не насыщенный водой;
• стены дома будут выкладываться из кирпича;
• стены дома будут строится из арболитовых блоков, толщиной не менее 30 см и прочностью не меньше B2,5;
• возводится одноэтажный дом, перекрытия которого будут выполнены из деревянных балок, а не из бетонных плит.

В том случае если грунт на участке слабый и не очень устойчивый, к примеру пылевидный песок, лёсс, глина, суглинок или торфяник, то строительство армопояса обязательно.

То же самое если стены дома строятся из легких и хрупких керамзитобетонных, пенобетонных или газобетонных блоков — ответ очевиден, армопояс нужен! Это потому что эти блоки не рассчитаны на подвижки грунта и точечные нагрузки исходящие от плит перекрытия.

Технология строительства армопояса

Методика устройства монолитного армопояса схожа с технологией заливки обычного монолитного фундамента:

1. Вяжется и устанавливается каркас из арматуры;
2. Устанавливается опалубка;
3. Заливается бетон.

Какие-то дополнительные нюансы, тонкости и незначительные изменения технологии зависят от зоны расположения железобетонного пояса.

Изготовление ростверка

Чтобы определить глубину заложения основания, учитываются климатические и прочие условия. Затем потребуется вырыть канаву под наружными газобетонными стенками дома. Если земельные работы выполняются с помощью спецтехники, то после нее вручную выравнивают стенки. Глубина траншеи доводится до нужного уровня.

На дне обустраивается песочная подушка в 5-10 см. Если слой подушки толще 10 см, то дополнительно укладывают щебень или граншлак. К плюсам последнего сыпучего материала относят способность «перехода» в бетон. В процессе трамбовки траншея поливается водой.

Армирование производится с помощью сетки из прутьев толщиной в 1,2 см. Нельзя допустить контакта арматуры с почвой. Для этого рекомендуется приподнять сетку над песчаной подушкой с помощью кирпича.

Схема сборно-монолитного ростверка.

Если грунтовые воды находятся вблизи поверхности, то потребуется увеличить прочность ростверка. Для этого используется арматурный каркас, состоящий из двух сеток. Их устанавливают у нижнего и верхнего краев армопояса.

Для соединения элементов арматурной сетки используют проволоку. Нельзя выполнять такую работу сварочным аппаратом.

Для бетонирования траншеи используется раствор М200. Для контроля высоты заливки используют металлические маячки.

Основные виды разгрузочных поясов

В зависимости от расположения армопояса, он может носить разные названия и брать на себя определенные функции:

1. Ростверк – укладывается между столбчатым или свайным основанием дома и стенами. Однако из кирпича его не строят – слишком ответственный участок.
2. Цоколь – это уже второй уровень разгрузки и армирования, который применяется в строительстве домов на фундаменте из бетонных блоков. Он обеспечивает основанию большую жесткость на подвижных грунтах и также изготавливается из ЖБ. Хотя достаточно распространенным вариантом является кладка из кирпича, выполняющая функции несъемной опалубки под последующую заливку.
3. Разгрузка – промежуточный армопояс под плиты перекрытия, который не только принимает на себя их вес, но и обеспечивает жесткость здания выше одного этажа на каждом уровне. При строительстве из легких бетонных блоков без него не обойтись, и здесь лучшим способом является именно кирпич.
4. Опора под мауэрлат – обязательный элемент дома из газобетона или других пористых блоков, которые плохо воспринимают точечные и разнонаправленные нагрузки. Кроме того, крепление самого бруса с помощью шпилек в таких стенах оказывается ненадежным даже при использовании химанкерования. Здесь армированный пояс для стен из газобетона превращается в некую связку между блоками, с которыми он соединен раствором, и фермой крыши, укрепленной через мауэрлатный брус.

Особенности укладки на газобетон

Как правило, кирпичный пояс делают высотой в 4-7 рядов и в ширину укрепляемой стены. Армирование обязательно выполняется в каждом горизонтальном шве с помощью стальной сетки с ячейкой 3-4 см или жесткой проволоки толщиной не менее 5 мм. Монтаж осуществляется так же, как и в случае с обычными стенами из кирпича:

• со смещением швов в 1/3 длины;
• с тычковой перевязкой в каждом третьем ряду.

Если армопояс для газобетона из кирпича служит опорой для мауэрлата, в кладку можно сразу замуровать вертикальные штыри – металлические резьбовые шпильки диаметром 12-16 мм. Устанавливаются они с шагом 1-1,5 м, а глубина их заделки будет зависеть от толщины бруса – она должна оказаться вдвое длиннее свободного конца под крепление мауэрлата. Впрочем, многие строители советуют сразу вмуровывать обрезки на всю высоту армопояса.

После схватывания раствора на поверхности кладки расстилают рубероид или два слоя толи. Это гидроизоляция, которая защитит сам брус и надстройку из кирпича от скапливания конденсирующейся влаги. Дальше намечается и просверливается в нужных точках мауэрлат, нанизывается на выпуски шпилек и фиксируется на поясе армирования гайками под широкие шайбы.

Поскольку керамика обладает большей теплопроводностью, чем основной стеновой материал, она превращается в некое подобие мостика холода (хотя монолитный железобетон в этом случае проявляет себя еще хуже). Чтобы при дальнейшей эксплуатации здания в зимний период не возникало проблем, можно попробовать «замкнуть» контур ячеистых блоков параллельно с укладкой кирпича. Для этого со стороны помещений выводят тонкую перегородку из ГБ, как бы пряча армопояс внутри газобетонной стены. Если между поверхностями образовался зазор, специалисты рекомендуют его дополнительно теплоизолировать.

Почему необходимо армировать

Что такое армопояс на газобетоне. Это сооружение ленточного типа из арматуры и бетона уложенного по всем наружным и внутренним стенам. Предназначено оно для увеличения прочности стен и фундаментов. В конструкции дома важный и ответственный участок, особенно в домах, которые строятся из блочных стеновых материалов. Касается это стен и фундаментов.

Для чего нужен армопояс для стен из газобетона? Газобетонные блоки материал не прочный. Для того чтобы выдержать нагрузки от сезонного пучения грунта, вес плит перекрытия, кровли и еще массы других нагрузок и воздействия внешних факторов, прочности газобетонной стены недостаточно.

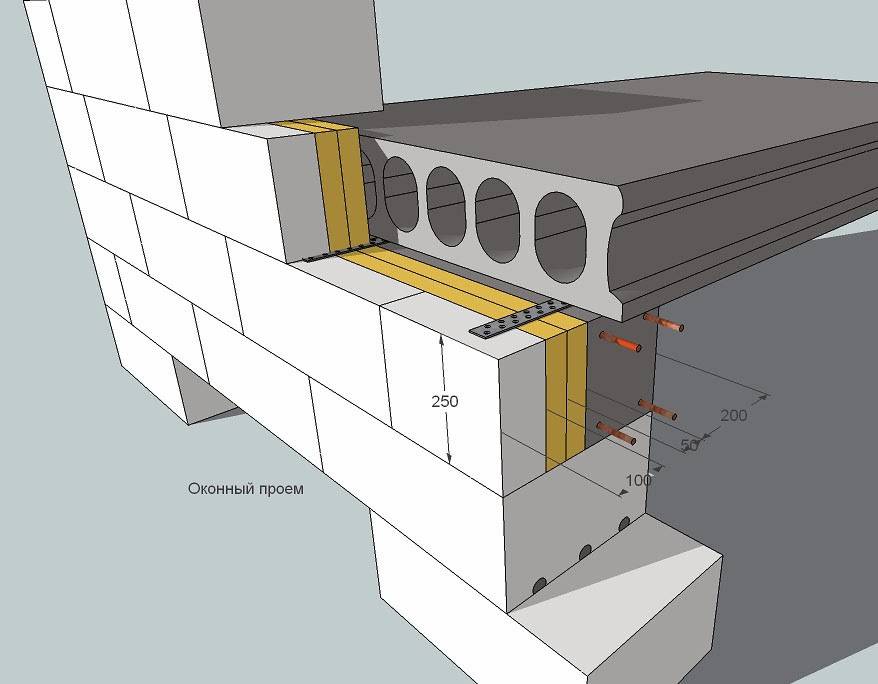

Междуэтажный армированный пояс

Этот вид конструкции выполняется для плитных или балочных перекрытий. К главным назначениям перекрытий, относится восприятие и передача нагрузки собственного веса, интерьера, людей на стены, деление внутреннего пространства зданий на этажи, перекрытие пролетов. Это несущая конструкция, опирающаяся на наружные и внутренние стены по всему периметру.

Основой для заливки армопояса служит опорная поверхность несущих стен, воспринимающая всю массу бедующего строения. Общие требования:

• установка производится на всем периметре будущего здания, с учетом внутренних стен;
• для наружных несущих стен используются блоки с плотностью не ниже D-500;
• высота, делается по высоте газобетона, или допускается меньше (200-400 мм);
• ширина пояса – 500 мм (возможно уменьшение на100-150 мм);
• рекомендуется делать армопояс квадратным (в сечении), такая форма более стойка, хорошо держит механические нагрузки;
• арматурный каркас ложится на подставки (кирпич, куски блоков, пластиковые фиксаторы) высота 3 см, чтобы не касался стен, таким образом, создается так называемый защитный бетонный слой;
• для заливки используется бетон не ниже марки B-15.

Опалубка для заливки бетонного раствора с армирующей сеткой Источник parki48.ru

Армопояс для газобетона под балки перекрытия, заливается в заранее приготовленную опалубку. Такой каркас делается из:

1. Пластика.
2. Алюминия.
3. Железа.
4. Фанеры.
5. Дерева.
6. Блоков газобетона.

Опалубка из дерева

Этот вид опалубки, используется чаще всего. Это наиболее дешевый и востребованный вариант. Устанавливая двухсторонний съемный деревянный каркас (шиты из дерева), его крепят саморезами по обеим сторонам стены (к блокам газобетона). Верхняя часть стягивается деревянными перемычками (шаг 800-1000мм). Это нужно, что бы при заливке бетон не раздвигал конструкцию.

Опалубка из дерева наиболее распространенный вариант из-за своей доступности Источник two-room.ru

Арматурный каркас (диаметр арматуры 8-14 мм), выполненный в форме «лесенки» (соединение перемычками с шагом 5-7см), укладывается в подготовленное пространство. Прутья вяжется между собой, используя вязальную проволоку (каждые полметра), формирую квадратную форму. Использовать сварку не рекомендуется, из-за ржавления мест сварочных швов в бетоне. Для балочных перекрытий (при не высокой нагрузке), вполне хватает каркаса из двух прутьев, с высотой монолита – 30 см. Для перекрытия плитами, используется армопояс с повышенной надежностью (4 прута и монолит – 40 см).

После снятия опалубки, наружная стена утепляется вместе с армопоясом. Если при отделке наружные стены только штукатурятся, то для удаления «мостика холода», опалубка сдвигается вглубь стены. А в образовавшуюся нишу, потом устанавливается утеплитель.

Можно использовать одностороннюю съемную опалубку. В этом случае наружную функцию выполняют газобетонные блоки (10 см толщиной). Они укладываются на нижний ряд, с помощью клея. С внутренней стороны крепится деревянный каркас. После чего укладывается утеплитель (5 см) и арматура. Верх, так же стягивается перемычками.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

1. Подготовка деревянных щитов.
2. Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
3. Крепление конструкции к стене саморезами или длинными гвоздями.
4. Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
5. Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
6. Заливка цементным раствором.

Виды армопоясов

Есть несколько видов армирующих поясов:

1. Подфундаментный армопояс, по-другому называется ростверк. На эту конструкцию опираются стены ленточного фундамента. Также такой пояс связывает столбы в конструкциях свайных и столбчатых фундаментов. Отличается от своих аналогов тем, что укладывается под все существующие несущие стены постройки. Для конструкции используется арматура 14 мм с обвязкой в 10 мм. При этом шаг для обвязки должен быть не более 20 см. На основе для дома не стоит экономить на материалах, запас прочности ростверка должен составлять около 20-30 %.

Цокольный, выполняется между стенами и фундаментом. Этот пояс монтируется после того, как возвели фундамент. Эту конструкцию необходимо возвести независимо от того выступают ли стены фундамента над землей или идут вровень с ней. Его стоит сделать под всеми несущими стенами, особенно если перекрытия – плиты.

Межэтажный армированный пояс монтируется для того, чтобы укрепить стены и распределить нагрузку от плит по всей коробке дома. Этот пояс также называют разгрузочным. Другой его особенностью является то, что он не дает разъехаться стенам. Количество межэтажных армированных поясов зависит от количества этажей.

Подкрышный пояс, к которому прикрепляется мауэрлат, является очень важным. Он распределяет нагрузки от крыши и всей стропильной системы. Позволяет выровнять коробку и хорошо закрепить мауэрлат.
