Автономное электроснабжение частного дома своими руками

Взвешенная оценка независимой системы

Современные системы для автономного электроснабжения используют самые разные ресурсы для выработки энергии. Это позволяет получать качественное электричество без перепадов даже в самых отдаленных и малонаселенных местах, куда еще не успели добраться все блага цивилизации.

Достоинства автономной электрики

Основное достоинство систем автономного электроснабжения – отсутствие норм потребления и платы за использованную энергию. Это позволяет обеспечить в жилом доме любой уровень комфорта, независимо от того, проходят ли рядом центральные коммуникации или нет.

Если предварительные расчеты мощности произведены верно и не занижены, система будет работать как часы и хозяева не столкнутся с такими проблемами, как неожиданное отключение электричества и перепады напряжения.

Веское преимущество автономного энергоснабжения заключается в отсутствии скачков, падения и превышения напряжения в сети, из-за которого в разы быстрее выходит из строя бытовая и компьютерная техника

Сведется к нулю риск того, что бытовая техника, имеющаяся в жилом помещении, выйдет из строя или сгорит из-за неожиданного скачка мощности. Количество и качество получаемой электроэнергии всегда будет одинаковым и именно таким, как было запланировано изначально в проекте.

Оборудование, обеспечивающее независимые поставки электроэнергии, имеет высокий уровень надежности и крайне редко выходит из строя. Это преимущество сохраняет актуальность при соблюдении базовых правил эксплуатации и регулярном обслуживании отдельных элементов и всей системы целиком.

Кроме того, уже сегодня работают экспериментальные программы, позволяющие владельцам продавать излишки электроэнергии государству. Однако об использовании этой интересной возможности стоит подумать заблаговременно, еще на стадии разработки проекта системы электрообеспечения.

Дополнительно потребуется оформить пакет разрешительных документов, подтверждающих способность имеющихся в наличии приборов вырабатывать нужный объем энергии надлежащего качества.

Недостатки независимого электроснабжения

К минусам независимой системы электроснабжения относят довольно высокую стоимость оборудования и значительные расходы на эксплуатацию.

К недостаткам автономного энергоснабжения относят необходимость выделять пространство под размещение оборудования, проводить самостоятельное обслуживание системы и замену изношенных элементов за свой счет

Электрики настоятельно рекомендуют хозяевам очень внимательно производить все расчеты и четко выяснять технические параметры запланированной к монтажу системы. Иначе может возникнуть ситуация, когда агрегат, производящий электроэнергию, выйдет из строя, так и не успев окупиться.

Ремонт автономного комплекса владельцы тоже осуществляют за свой счет, а эти услуги стоят значительных денег. Если же дом находится в отдаленном или труднодоступном районе, за мастерами придется поехать лично или дополнительно оплачивать выезд бригады на место. Причем делать все понадобится достаточно быстро, так как домашние коммуникации и удобства, работающие на электроэнергии, в это время будут недоступны.

Если в качестве автономной системы по выработке энергии выбраны модули из солнечных батарей, их потребуется периодически очищать от мусора в ветреную погоду, а в зимний период обязательно освобождать от снега. Только при таком уходе они будут полноценно функционировать в течение всего эксплуатационного периода

Значительно снизят шанс поломки автономных устройств регулярный профилактический осмотр и плановое техническое обслуживание действующих агрегатов, но и для этого может понадобиться визит специалистов, стоящий денег. Конечно, часть таких работ хозяин сделает самостоятельно, но более серьезные моменты, требующие определенного опыта и специфических знаний, все равно повлекут за собой профессиональное вмешательство.

Электрические генераторы

Наиболее распространенный в нашей стране и доступный вариант – электрические генераторы, преобразующие энергию сжигания топлива в энергию, бегущую по проводам. Существуют различные варианты генераторов, работающие на газе, дизеле или топливе.

Стоит отметить, что нередко встречаются люди, устанавливающие подобные генераторы, имеющие подключения к основной электросети. Делается это для подстраховки на случай столь распространённых аварий, вызванных, например, ураганом, грозами, упавшими деревьями или снегом. Особенно это актуально для жителей удаленных поселков, устранения неисправностей в которых занимает длительное время.

Генераторы обладают множеством плюсов, например, их легко переносить в случае необходимости, кроме того, учитывая стоимость подключения и временные издержки, электроэнергии от генераторов может оказаться дешевле энергии, получаемой от центральной сети. Важная особенность работы генераторов, которую необходимо знать и тем, кто уже владеет ими и тем, кто лишь раздумывает об этом – независимость потребления топлива от потребления вырабатываем энергии хозяйством.

Плюсы и минусы внедрения автономного питания

Неоспоримыми достоинствами установки индивидуальной электросети считаются:

  • независимость от магистрального электроснабжения;
  • минимальная себестоимость одного киловатта электротока;
  • стабильность электрического снабжения;

Наличие автономного источника питания в доме позволяет бесперебойно получать электроток даже тогда, когда другие временно лишены такой возможности из-за проведения ремонта на ЛЭП.

Недостатки:

  • высокая цена оборудования;
  • расходы по обслуживанию системы оплачивают сами пользователи;
  • для размещения независимого комплекса требуется пространство.

Вышеописанные положительные и отрицательные стороны автономного электроснабжения касаются всех разновидностей существующих систем. При этом у каждой из них дополнительно есть свои индивидуальные достоинства, недостатки. Последнее в некоторой мере влияет на вырабатываемую электрическую мощность за единицу времени, величину расходов на ее производство.


Используя автономное энергообеспечение, владелец дома становится полностью независимым в плане получения электроэнергии для потребления Источник elektrikexpert.ru

Как получить электроэнергию из земли

Поскольку в почве есть и электричество, и электролиты, то её можно рассматривать не только как среду для живых организмов и источник урожая, но и как мини электростанцию. Кроме того, наши электрифицированные жилища концентрируют в среде вокруг себя и то электричество, которое «стекает» чрез заземление. Этим нельзя не воспользоваться.

Чаще всего домовладельцы применяют следующие способы извлечения электроэнергии из грунта, расположенного вокруг дома.

Традиционные источники

И если ограничиваться лишь традиционными технологиями, то схем энергоснабжения можно выделить всего две:

Подключение к ЛЭП

  • Централизованное – участок «запитываем» от проходящей на относительно небольшом расстоянии линии электропередач.
  • Автономное – в качестве источника выступает генератор.

Рассмотрим оба варианта более подробно.

Если говорить об использовании централизованного энергоснабжения, то основным плюсом является достаточно высокая предоставляемая мощность. Так, в этом случае можно даже организовать обогрев дачи электричеством, не разорившись на топливе для генератора.

Присоединение к проводам на столбе

С другой стороны, сам процесс подключения к ЛЭП связан с весьма утомительными бюрократическими процедурами. Даже в том случае, если провода проложены сравнительно недалеко, на этапе согласования могут возникнуть проблемы.

Даже компактное устройство может обеспечить освещение целого дома

Еще один вариант автономного энергоснабжения – монтаж газового генератора. Конечно, цена прибора будет выше, чем у дизельной установки, да и обслуживать его могут только специалисты, но себестоимость киловатта энергии при этом получится существенно ниже.

В итоге оптимальная инструкция будет следующей: если есть возможность – подключаемся к линии электропередач и используем ее мощности, но на всякий случай устанавливаем в доме или сарае генератор с небольшим запасом топлива. Если возможности подключения нет – просто покупаем более производительный генератор, и проектируем электросеть участка с оглядкой на ограничения по производительности установки.

Альтернативные источники

Впрочем, современные технологии позволяют получить электричество на халяву для дачи. Под «халявой» в данном случае имеется полная или практически полная независимость от цен на энергоносители. Конечно, само альтернативное оборудование нужно приобретать, причем за довольно большие деньги, но со временем (от двух до пяти лет) оно окупается, и дальше работает «в плюс».

Фото крыльчатки ветряного генератора на крыше дома

Несколько наиболее эффективных технологий можно выделить, и их особенности мы свели в таблицу:

МетодикаОсобенности  выработки энергии
ГеотермальнаяНа участке пробуриваем скважину, в которую погружаем зонд с теплоносителем. Поскольку в глубине грунта температура практически постоянна, то при прохождении по зонду охлажденный теплоноситель будет отбирать часть грунтового тепла.

Извлеченная энергия может использоваться как для прямого обогрева дома, так и для выработки электричества.

СолнечнаяНа крыше устанавливаются либо солнечные коллекторы из стеклянных трубок, заполненных теплоносителем, либо солнечные батареи.

Как и в случае с геотермальными установками, энергией солнца можно не только обогревать дом, но и питать инвертор для обеспечения электроснабжения.

ВетрянаяНа крыше дома или на отдельной мачте устанавливаем ветряк, соединенный с генератором.

При вращении лопастей вырабатывается электричество, которое аккумулируется в батареях большой емкости и может быть использовано для решения самых разных задач.

Схема работы геотермального генератора

Впрочем, такое бесплатное энергоснабжение является достаточно капризным. Нет ветра или солнце зашло за тучи на целый день — и придется сидеть в темноте! Вот почему специалисты настоятельно рекомендуют комплектовать подобные установки емкими аккумуляторами, а в качестве резервного источника питания держать как минимум небольшой дизель-генератор.

Работа инверторов с альтернативными источниками резервного питания

Современные силовые инверторы вместе с аккумуляторами позволяют обеспечить автономную работу всех домашних бытовых приборов за счет использования альтернативных источников электроснабжения. В этом случае в гибридную систему включаются, помимо генератора, солнечные панели и ветрогенератор. Также система резервного электроснабжения может функционировать только с возобновляемыми источниками энергии.

Энергию солнца или ветра аккумуляторные батареи могут накапливать при помощи специальных контроллеров заряда в те моменты, когда она доступна. При достаточном уровне заряда АКБ инверторы преобразуют постоянный ток аккумуляторов в переменный с чистой синусоидой, который используется для поддержания работоспособности бытовых приборов и техники.

Еще один вариант применения инверторов — построение систем бесперебойного питания в ситуациях, когда подключение к сети есть, но не отличается стабильностью. Автономный источник питания на базе инверторов с аккумуляторными батареями и солнечными панелями в этой ситуации используется не только при исчезновении напряжения в стационарной сети, но и для приоритетного использования энергии солнца в целях экономии сетевой электроэнергии.

Для работы с альтернативными источниками энергии: солнечными панелями и ветрогенераторами хорошо подходят инверторы Victron серии Phoenix Inverter мощностью от 1,2 кВА до 5 кВА.

Инвертор Victron серии Phoenix представляет собой профессиональное техническое устройство для преобразования постоянного тока в переменный. Разработанный с применением гибридной технологии ВЧ, он рассчитан на соответствие самым высоким требованиям. Его функция заключается в обеспечении питанием любой автономной системы электроснабжения с необходимостью получения высокого качества тока на выходе со стабильным напряжением в виде чистой синусоиды. В быту напряжение с чистым синусом требуют такие приборы, как газовый котел, холодильник, микроволновка, телевизор, стиральная машина и прочее.

Полностью автономное электроснабжение частного дома с различными бытовыми электроприборами требует как высокого качества напряжения, так и возможности инвертора справляться с пусковыми токами трудных нагрузок (компрессор холодильника, электродвигатель насоса и т.п.). Удовлетворить эту потребность может функция SinusMax инвертора Phoenix. Она обеспечивает двукратную кратковременную перегрузочную способность системы. Более простым и ранним технологиям преобразования напряжения это не под силу.

Энергопотребление инвертора:

  • на холостом ходу: от 8 до 25 Вт в зависимости от модели;
  • в режиме поиска нагрузки: от 2 до 6 Вт, этот режим сопровождается регулярным включением системы каждые две секунды в течение короткого периода времени.
  • при постоянной работе в энергосберегающем режиме (AES): от 5 до 20 Вт.

Автономные системы электроснабжения позволяют осуществлять собственное управление и мониторинг через подключение инвертора к компьютеру. Для своих инверторов компания Victron Energy разработало программное обеспечение VEConfigure. Подключение осуществляется через интерфейс MK2-USB.

Инверторы Phoenix Inverter и Phoenix Inverter Compact могут работать как в параллельных конфигурациях (до 6 инверторов на фазе), так и в 3-х фазных. Оптимальные в соотношении «цена/качество» они подходят не только для дома, но и для автономного электроснабжения транспорта, мобильных комплексов.

Автономные системы

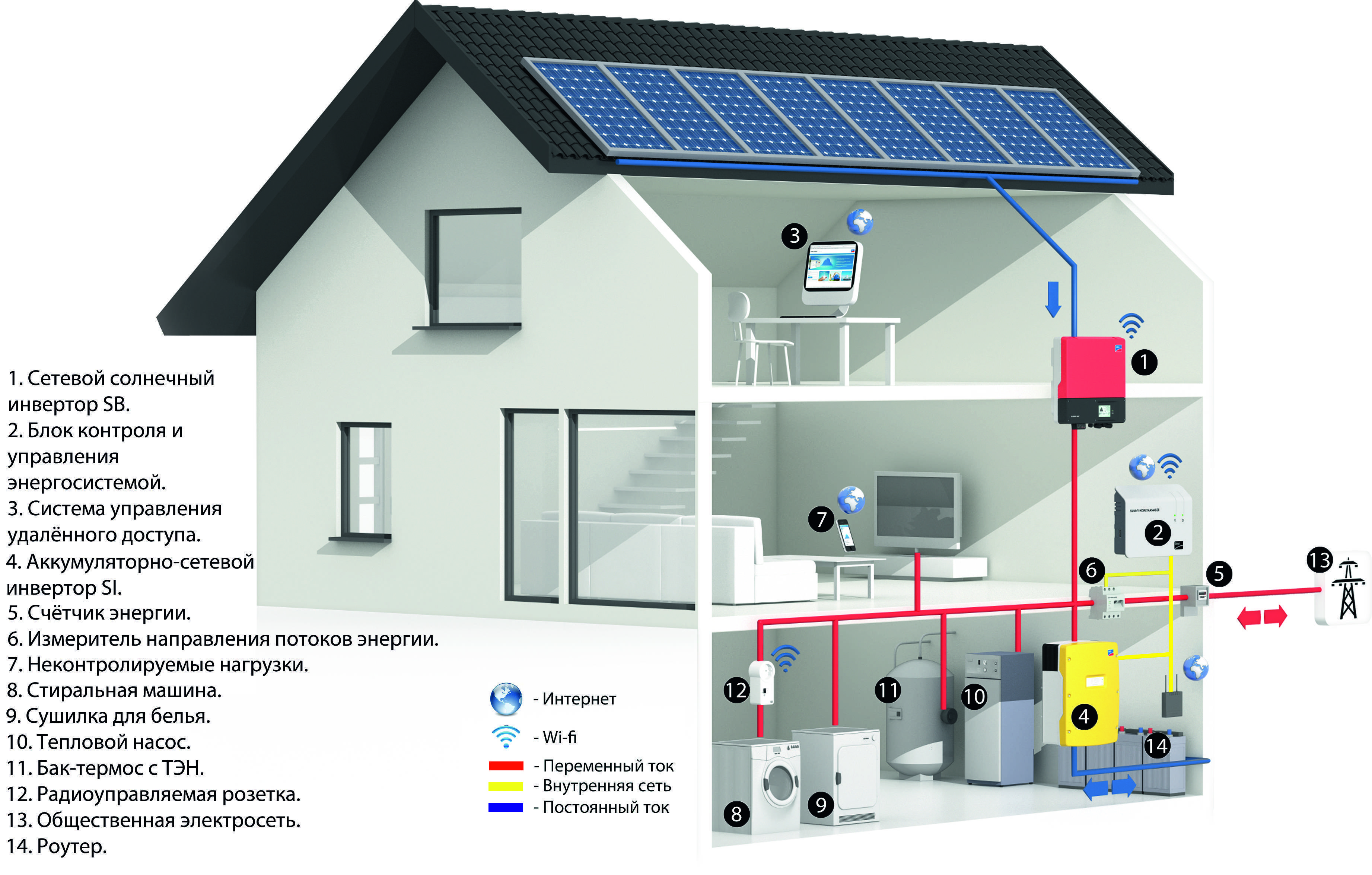

Автономная система электроснабжения дома представляет собой комбинацию устройств для производства электроэнергии на базе возобновляемых источников энергии и преобразование ее в стандартную сеть 220 В. К автономным источникам энергии часто относят солнечные батареи, ветрогенераторы, жидко-топливные генераторы, микро ГЭС и другие. В качестве накопительной части выступают высокоемкостные аккумуляторные батареи.

Комплект системы автономного электроснабжения частного дома состоит из одного или нескольких источников электроэнергии, и подбирается в зависимости от энергетических потребностей, местоположения, наличия ветра, солнца или дополнительного источника энергии. Так например наибольшую популярность имеет автономная система электроснабжения на солнечных батареях.

Стоимость установки автономной системы электроснабжения составляет 10-15% от стоимости оборудования.

Система автономного электроснабжения “АльтАвтоном Дача”

(Голосов: 39)

27 000 руб.

В корзину В корзине

Система автономного электроснабжения “АльтАвтоном Мини”

(Голосов: 44)

35 000 руб.

33 500 руб.

В корзину В корзине

Система автономного электроснабжения «АльтАвтоном Бюджет»

(Голосов: 28)

63 840 руб.

59 240 руб.

В корзину В корзине

Система автономного электроснабжения для дачного дома 30 кв.м.

(Голосов: 16)

95 000 руб.

85 500 руб.

В корзину В корзине

Система автономного электроснабжения для дома 50 кв.м.

(Голосов: 35)

169 960 руб.

161 500 руб.

В корзину В корзине

Система автономного электроснабжения для дома 100 кв.м.

(Голосов: 61)

224 660 руб.

200 000 руб.

В корзину В корзине

Система автономного электроснабжения для дома 150 кв.м.

(Голосов: 40)

335 750 руб.

302 000 руб.

В корзину В корзине

Система автономного электроснабжения для дома 200 кв.м.

(Голосов: 42)

523 040 руб.

488 000 руб.

В корзину В корзине

Система автономного электроснабжения для Хаусбота 3 кВт — 2,5 кВт*ч/сутки

(Нет голосов)

141 500 руб.

127 400 руб.

В корзину В корзине

Автономное энергоснабжение для дома на колесах 1,5 кВт

(Голосов: 5)

91 700 руб.

82 530 руб.

В корзину В корзине

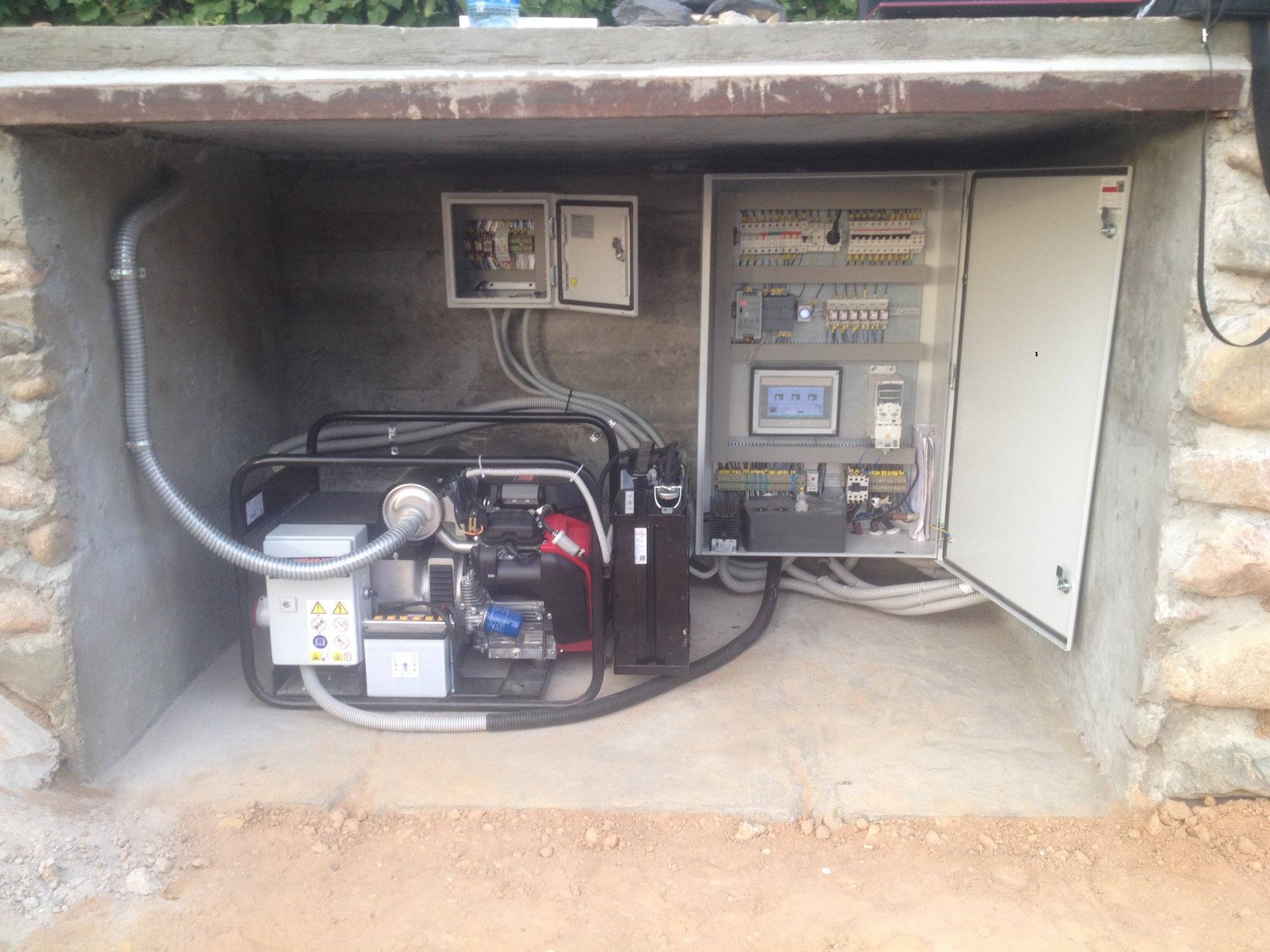

Система автономного электроснабжения генератор + аккумуляторы 6 кВт

(Нет голосов)

368 000 руб.

В корзину В корзине

Система автономного электроснабжения генератор + аккумуляторы 4,5 кВт

(Голосов: 7)

290 000 руб.

В корзину В корзине

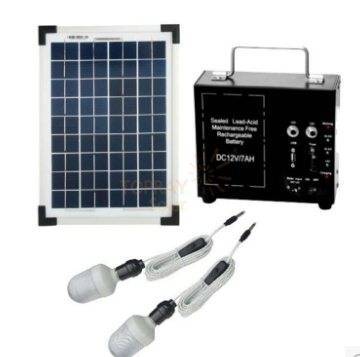

Переносная солнечная электростанция TOPRAY SPLK-10W

(Голосов: 18)

8 000 руб.

В корзину В корзине

Автономная контейнерная электростанция МАЭС 1200

(Нет голосов)

999 000 руб.

В корзину В корзине

Автономная контейнерная электростанция МАЭС 2400

(Нет голосов)

1 370 000 руб.

В корзину В корзине

Чаще всего, автономные системы электроснабжения применяются в местах удалённых от систем централизованного электроснабжения, либо там, где невозможно осуществить подключение к центральным сетям и является полностью независимым, экологически чистым источником электроэнергии.

Стратегическая направленность нашей компании заключается в предоставлении индивидуальных «под ключ» решений в секторе автономных фотоэлектрических систем. Мы рано поняли всё возрастающую потребность обеспечения электроэнергией в отдалённых районах или местах с ограниченным подключением к центральным сетям электроснабжения. Получив большой опыт и знания в области проектирования, монтажа и технического обслуживания автономных систем электроснабжения, мы выполнили большое количество проектов, как в России, так и за рубежом. Наши решения всегда направлены на полное покрытие ваших потребностей в электрической энергии и на обеспечение бесперебойного электроснабжения.

Наша специализированная и квалифицированная команда в области возобновляемых источников энергии, является гарантией получения постоянной поддержки и высокого уровня обслуживания клиентов. Мы поддержим вас на каждом этапе проекта (разработка проекта и управление, технико-экономическое обоснование, закупка и поставка материалов и оборудования, монтаж и сопряжение системы, контроль работоспособности фотоэлектрической системы).

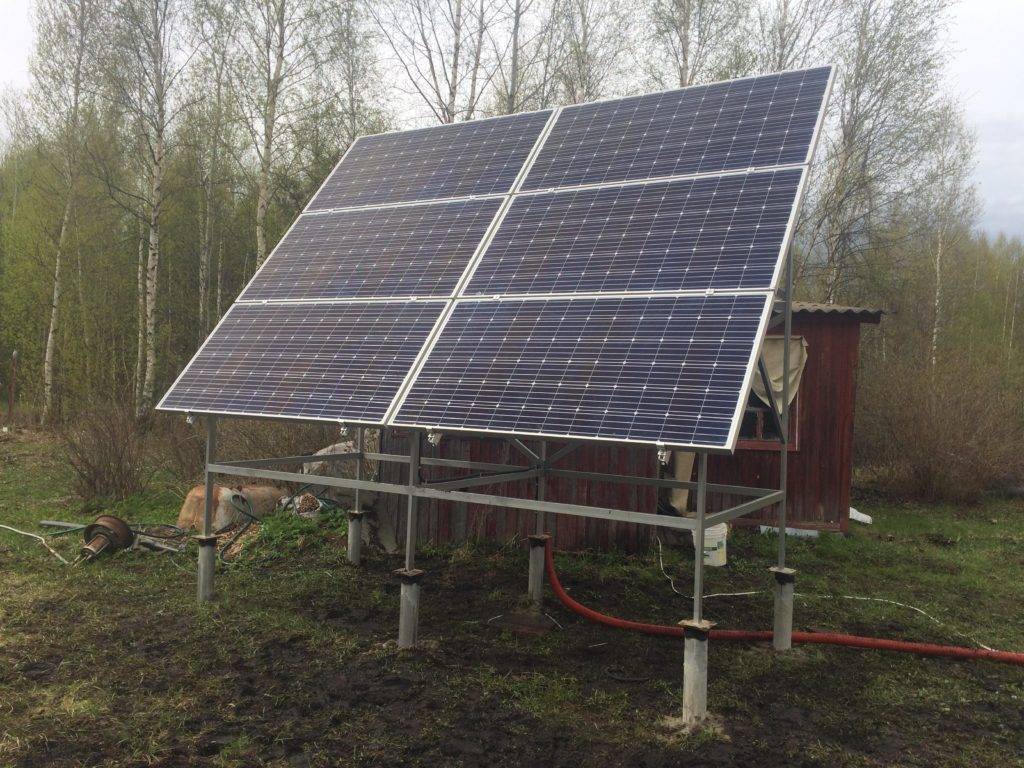

Автономные солнечные электростанции

Для снабжения частного жилого дома применяют солнечные коллекторы или батареи. Эти устройства поглощают световую энергию и преобразовывают ее в ток, который потом питает системы, устройства и приборы, работающие на электричестве.

Солнечные батареи (панели) представляют собой набор соединенных вместе и заключенных в раму полупроводниковых элементов, перерабатывающих ресурсы света в электрическую энергию. Оборудование не потребляет топлива и не нуждается в сложном высокопрофессиональном обслуживании.

Для содержания объекта в порядке достаточно просто время от времени протирать поглощающее зеркало от пыли и убирать с него мелкий мусор. Установка агрегата на некотором возвышении под углом около 70 градусов создаст условия, при которых в зимний период времени снег не сможет скапливаться на поверхности батарее и препятствовать ее корректной работе.

Регулировка гелиосистемы происходит автоматически. Владельцу не требуется включать или выключать оборудование. Выработанная энергия скапливается в специальных аккумуляторных комплексах и позволяет использовать электричество круглосуточно в индивидуальном, удобно лично для хозяина режиме.

Солнечная батарея напрямую преобразует энергию света в электроток и, в отличие от генераторных установок, делает это абсолютно бесшумно, не мешая таким образом ни жильцам, ни соседям

Солнечные батареи высокого качества очень надежны и рассчитаны на полноценную эксплуатацию в течение как минимум 25 лет. К концу этого периода их работоспособность немного снижается и следующие 20 лет панели выдают ресурс в объеме около 80% от базовой изначальной мощности, заявленной производителем.

Таким образом, общий срок службы батарей составляет 45 лет, что значительно превышает показатели прочих автономных систем.

В отличие от ветряных генераторов, напрямую зависящих от определенных метеорологических явлений, солнечные батареи гарантированно выдают электроэнергию каждый день. В непогожие пасмурные дни их производительность становится немного меньше, но не прекращается полностью

Так как солнечный свет имеется практически везде, гелиопанели почти не имеют ограничений по установке. Размещать их можно на любом незатененном пространстве участка, обращая принимающую поверхность под определенным углом на южную сторону.

Выбирая место для расположения солнечных панелей на приусадебной территории, нужно следить, чтобы рядом не было высоких деревьев и строений, загораживающих солнце и отбрасывающих тень. Иначе батарея не сможет работать в полную силу

Если размеры приусадебной территории не позволяют выделить для оборудования отдельное свободное место, уместно использовать для монтажа системы поверхность крыши жилого дома или кровлю хозяйственных построек.

Несмотря на некоторую хрупкость, солнечные панели имеют значительный вес и требуют четкого и надежного крепления. Специалисты настоятельно рекомендуют перед монтажом оснастить кровельную конструкцию прочными балками или подпорками, чтобы в будущем крыша не обвалилась, не выдержав дополнительной нагрузки, не предусмотренной изначальным проектом

Ветряные и жидкотопливные системы имеют фиксированный уровень мощности. У гелиосистем эта величина плавающая и зависит только от количества установленных батарей. Если в большом количестве энергии на данный момент нет потребности, можно поставить агрегат миниатюрных габаритов, а в случае надобности в удобное время нарастить дополнительные панели и увеличить объем получаемого ресурса.

Аккумуляторы для автономного энергоснабжения

предлагает свинцово-кислотные аккумуляторы для автономного энергоснабжения хорошо себя зарекомендовавших брендов:

Delta

Эти аккумуляторы выполнены по технологии GEL, устойчивы к глубоким разрядам, не требуют технического обслуживания и долива воды, имеют большее количество циклов, чем AGM-аккумуляторы.

При правильно подобранной системе и обеспечении разряда не более чем на 50%, ресурс аккумуляторов может достигать около 1000 циклов. Установив такую систему у себя дома или на подконтрольном объекте, вы убедитесь в ее безупречной многолетней службе.

Варианты базовых инверторных систем резервного электроснабжения PracticVolt на базе инверторов Victron Energy

Victron PracticVolt-0212-1/100

Инверторная система PracticVolt-0212-1/100 рекомендуется для бесперебойного питания газового котла и циркуляционного насоса системы отопления загородного дома с мощностью нагрузки до 150 Вт. В состав системы входит инвертор Victron Phoenix 12/350 Shuko outlet, зарядное устройство Victron Blue Power Charger IP65 12/15 и необслуживаемый гелевый аккумулятор емкостью 100 Ач. В системе осуществляется on-line преобразование напряжения, благодаря чему обеспечивается стабилизированное электроснабжение автоматики котла и насоса, а переключение сеть/инвертор происходит за 0 сек. Время резервного питания в случае отключения электроэнергии составляет до 7 часов.

Цена: 52 003 руб.

Victron PracticVolt-0812-1/100

Рекомендуются для бесперебойного питания газового котла и циркуляционных насосов загородного дома, коттеджа или других объектов с мощностью нагрузки до 800 ВА. В состав системы PracticVolt входит инвертор Victron и необслуживаемые аккумуляторы большой емкости.

Цена: от 100 071 руб.

Victron PracticVolt-1212-1

Рекомендуются для бесперебойного питания газового котла, циркуляционных насосов и бытовой техники загородного дома, коттеджа или других объектов с мощностью нагрузки до 1200 ВА. В состав системы PracticVolt входит инвертор Victron и необслуживаемые аккумуляторы большой емкости.

Цена: от 139 144 руб.

Victron PracticVolt-1624-2

Рекомендуются для бесперебойного питания газового котла, циркуляционных насосов и бытовой техники загородного дома, коттеджа или других объектов с мощностью нагрузки до 1600 ВА. В состав системы PracticVolt входит инвертор Victron и необслуживаемые аккумуляторы большой емкости.

Цена: от 192 085 руб.

Victron PracticVolt-2024

Рекомендуются для бесперебойного питания электроприборов и бытовой техники загородного дома, коттеджа или других объектов с мощностью нагрузки до 2000 ВА. В состав системы PracticVolt входит инвертор Victron и необслуживаемые аккумуляторы большой емкости.

Цена: от 220 476 руб.

Victron PracticVolt-5048

Рекомендуются для бесперебойного питания электроприборов и бытовой техники загородного дома, коттеджа или других объектов с мощностью нагрузки до 5000 ВА. В состав системы PracticVolt входит инвертор Victron и необслуживаемые аккумуляторы большой емкости.

Цена: от 567 353 руб.

Victron PracticVolt-8048

Рекомендуются для бесперебойного питания загородного дома, коттеджа или других объектов с мощностью нагрузки до 8000 ВА. В состав системы PracticVolt входит инвертор Victron и необслуживаемые аккумуляторы большой емкости.

Цена: от 675 764 руб.

Victron PracticVolt-10048

Рекомендуются для бесперебойного питания загородного дома, коттеджа или других объектов с мощностью нагрузки до 10000 ВА. В состав системы PracticVolt входит инвертор Victron и необслуживаемые аккумуляторы большой емкости.

Цена: от 745 945 руб.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

  • расчета мощности, вводных устройств и требуемого сечения проводов;
  • расчета систем заземления и молниезащиты;
  • схемы разводки электропроводки;
  • плана расположения в здании кабельных линий и силового оборудования;
  • сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

  1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
  2. Вторым размещается электросчетчик.
  3. Затем ставится общий автомат защиты.
  4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне
