Балка для опалубки — эффективность использования

Балка опалубки – особенности использования и сфера применения

При возведении несущих конструкций и перекрытий различных зданий и сооружений немалое значение имеют сроки выполнения работ. Значительно ускорить строительно-монтажные работы поможет балка опалубки. Благодаря этому изделию удаётся более равномерно перераспределить нагрузку от различных частей строения на фундамент.

Виды балок

Если вы хотите создать прочные и надёжные строительные конструкции с минимальными затратами времени, усилий и финансов, вам стоит научиться правильно подбирать опалубочные изделия.

В зависимости от того, для изготовления каких строительных конструкций применяется балка для опалубки, выделяют такие разновидности изделий:

  1. Балка двутавровая деревянная для опалубки (Н-20). Она также может изготавливаться из алюминия. Такие элементы могут использоваться для монтажа перекрытий или укладки в фундаментных конструкциях.
  2. Балка двутавровая для опалубки решётчатая (БДК-1) и сплошная (БДР). Она может быть деревянная и алюминиевая, а по форме очень напоминает скреплённые ригельные балки. Она применяется для обустройства перекрытий и по прочности значительно выше, чем балка опалубки деревянная (Н-20).
  3. Выравнивающая балка опалубки перекрытий. С её помощью добиваются геометрически точной и правильной формы сооружения. Кроме этого, она используется для выравнивания стен и углов зданий.

Балка деревянная двутавровая для опалубки перекрытий служит основой для всех горизонтальных каркасных конструкций. Для её изготовления используется фанера и деревянный брус, поэтому она ещё называется балка фанерно-деревянная для опалубки.

Несмотря на такие особенности производства балки для опалубки, она считается очень надёжной и прочной конструкцией. Балка деревянная для опалубки имеет такие размеры: 8Х40Х200 мм.

Все составляющие элементы соединяются на шипах и многократно проклеиваются суперклеем.

Выравнивающая балка для опалубки перекрытия, цену который вы можете уточнить у нашего менеджера, используется для получения ровных вертикальных поверхностей из монолитного бетона.

Важно: деревянная балка для опалубки – вес погонного метра примерно 5,5 кг. Балка для опалубки, размеры которой мы указали выше, используется в следующих целях:

Балка для опалубки, размеры которой мы указали выше, используется в следующих целях:

  • для формирования и установки монолитных щитовых конструкций;
  • как опалубка балок в углах строения (особенно в сложных с технической точки зрения местах);
  • опалубка – балка двутавровая выравнивающая очень часто применяется для обустройства целых щитов, которые можно на шарнирах перемещать по объекту.

Материалы для изготовления

В зависимости от того, какие материалы использует производитель, балки для опалубки могут изготавливаться из разных материалов и иметь различную форму. Также они могут отличаться способами формирования каркаса сооружения.

Характеристика балки опалубки и особенности её использования зависят от материала, из которого она сделана:

  1. Деревянная опалубка, цена которой самая приемлемая, используется при обустройстве крыш и перекрытий. Деревянная часть конструкции может заменяться стальной, если нужно повысить прочность изделия для восприятия значительной нагрузки.
  2. Пластиковая балка для опалубки, цена которой тоже невысокая, применяется при монтаже разных конструктивных частей здания.
  3. Алюминиевые опалубочные изделия обычно востребованы при монтаже объёмных конструкций, которые нуждаются в особом выравнивании.
  4. Комбинированные элементы. Такая балка для опалубки перекрытия от производителя может быть изготовлена из пластика и древесины в качестве основы. Для обивки используется стальной щит.

Если вам нужна балка двутавровая деревянная для опалубки, цену вы можете уточнить у менеджера компании. Для этого вам нужно позвонить по указанным телефонам.

Что это такое?

Первый элемент состоит из множества деталей:

Конструкция телескопической стойки

  • направляющая опора в виде трубы диаметром 54-60 мм с приваренной внизу площадкой 12х12 см, вверху — с насадкой, оснащенной резьбой;
  • верхняя опора диаметром меньше 51 мм с перфорацией по всей площади. Сверху приварен фланец, который по размеру соответствует площадке;
  • серьги – специальные фиксаторы для удерживания верхней вставки;
  • опорная гайка. Передвигается по натяжителю, является дополнительной опорой.

Опорная вилка сформирована из толстого листа металла. К ней приварены четыре трубы высотой 13,4 см, квадратного сечения. Такую вилку устанавливают на верхнюю опору с целью фиксации двутавровых балок при формировании опалубки.

Тренога состоит из трех труб, имеющих изогнутую форму. Такой конструктивный элемент обеспечивает надежное и устойчивое нахождение телескопической стойки. Тренога существенно увеличивает устойчивость создаваемой опалубки к воздействию динамических нагрузок, которые часто наблюдаются в процессе заливки бетона.

Деревянная балка для опалубки

Деревянная балка для опалубки перекрытия представляет собой двутавр с полками из массива дерева, в которых сделаны выборки (пазы) и стойка из фанеры, размещенная в этих пазах.

Деревянная двутавровая балка используется в монолитном строительстве для формирования палубы опалубки перекрытий.

Балку отличает высокая долговечность и прочность, повышенная влагостойкость, малый вес при высокой несущей способности, высокая формоустойчивость при длительной эксплуатации, огнестойкость, устойчивость к значительным перепадам температур, безопасность применения и экологичность.

ООО «Компания БиТ» предлагает Вам для монолитного строительства балки деревянные опалубки перекрытий БДК-1. (Аналог MEVA)

Балка деревянная двутавровая для опалубки перекрытий

  • Высота — 200 мм ± 1мм;
  • Ширина — 80 мм ± 0,5 мм;
  • Толщина — 40 мм;
  • Толщина фанеры — 27 мм;
  • Глубина врезки зуба фанеры — 13 мм;
  • Длина балки — от 2,5 до 4 метров;
  • Вес балки — 5,7 ± 0,25 кг на п.м.;
  • Допустимый изгибающий момент (не более) — 5 кНм;
  • Допустимая поперечная сила (не более) — 11 кНм;
  • Класс эмиссии Формальдегида — Е1, согласно EN 717 Part2, и A стандарта TN 1084;
  • Влажность — не более 10%;
  • Плотность — 450-550 кг/м3;

Балка для опалубки соответствует требованиям ГОСТ 20850-84, ТУ 5366-001-00166469-2004. Клеевое соединение устойчиво к воздействиям окружающей среды.

Показатели прочности склейки соответствует DIN 68705 part 3BFU 100.

  • Фанера 27 мм ФСФ ведущих производителей России (ГОСТ 3916.1-96).
  • Цельная древесина (сорт БЦ-1) – сосна, ель 1 и 2 сорта по ГОСТ 8486. (сорт БК-2) — один брусок в изделии имеет одно шиповое соединение по длине согласно ГОСТ 19414-90.
  • Клей «Клейберит 303.2» (Германия), отвечающий классу Д3 Европейских стандартов EN 204/205.
  • Краска фасадная ВАК 25. Выдерживает 50 циклов ускоренных испытаний, что соответствует эксплуатации на фасаде в течение 7 лет в условиях умеренного климата (компоненты BASF, DOV, Room&Haas Германия).
  • рассортированными по размерам;
  • способом, исключающим провисание и остаточную деформацию уложенными на деревянные прокладки в штабеля;
  • укрытыми от атмосферных осадков или в закрытых помещениях (ГОСТ 15150).
  • Запрещается сбрасывание при разгрузке и демонтаже балки деревянной БДК-1
  • надежное шиповое соединение проклеивается несколькими слоями, за счет этого исключается раскалывание бруса;
  • высококачественная фанера, пропитанная специальной смолой, делает ее надежной и стабильной в применении.
  • применение балки БДК-1 с ее большой несущей способностью значительно снижает количество опор перекрытия, что сокращает количество частей для монтажа и демонтажа опалубки в результате чего уменьшает затраты рабочего времени и повышает рентабельность;
  • балка БДК-1 долговременного использования, поэтому вложенные в нее средства рентабельны.

Брус сечением 40 х 80 мм придает устойчивость и дает возможность забивки гвоздей. Стабильность формы и долговечность были доказаны путем стендовых испытаний и подтвердились на практике в жестких строительных условиях.

БДК1101,0235235
БДК1151,5235352,5
БДК1202,0230460
БДК1252,5235587,5
БДК1303,0230690
БДК1333,3235775,5
БДК1353,5235822,5
БДК1363,6235846
БДК1404,0235940
БДК1424,2235987
БДК1454,52351 057,50
БДК1505,02351 175,00
БДК1555,52351 292,50
БДК1606,02301 380,00

Виды домкратов: особенности их устройства

Для подъема скользящей опалубки могут использоваться домкраты различных типов: ручные, электрические, гидравлические.

Ручные винтовые домкраты неудобны в работе, поскольку они не могут обеспечить высокие темпы проведения работ. При работе с ручными домкратами домкратные стержни остаются в бетонной конструкции после ее твердения и являются дополнительной не рассчитываемой арматурой, которая составляет пятую часть от общей массы арматуры.

При применении гидравлических и электрических домкратов для предотвращения сцепления стержней с бетонной смесью снизу домкрата присоединяют трубку, которая образует в бетоне канал. Стрежень располагается в канале и после окончания работ вынимается из бетона.


Наиболее распространенными на отечественных и зарубежных строительных площадках являются гидравлические домкраты. При использовании этого оборудования подъем опалубки осуществляется одновременно несколькими синхронно работающими домкратами. Управляются они насосно-распределительной станцией с применением одного пульта управления. В конструкцию гидравлического домкрата входят рабочий цилиндр и зажимные устройства — верхнее и нижнее. Зажимное устройство состоит из обоймы, расточенной на конус, и шести клиновидных зажимных вкладышей. Верхняя часть цилиндра под давлением заполняется рабочей жидкостью, что вызывает поднятие вверх самого цилиндра и нижнего зажимного устройства, которое через опорную плиту поднимает домкратную раму вместе с опалубкой. За один цикл опалубочная конструкция передвигается вверх на 20-30 мм. Цикл повторяется при последующем нагнетании рабочей жидкости.

Использование скользящей опалубки при работе в три смены обеспечивает увеличение высоты сооружения за сутки на 3-4 метра. Такие темпы не могут быть достигнуты при применении других способов проведения строительных работ.

Прочитайте в этой статье, как выбрать марку бетона для стяжки и заливки пола гаража.

Ознакомьтесь по этой ссылке с нашим прайс-листом на металлопрокат оптом.

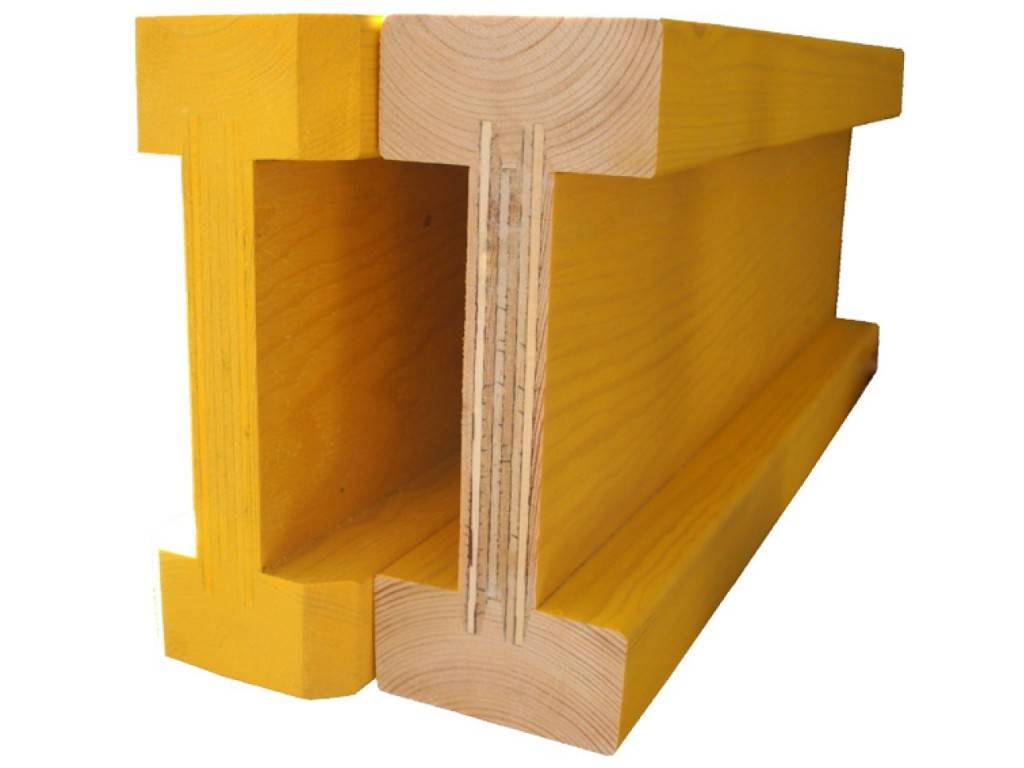

Деревянная двутавровая балка для опалубки: виды, основные параметры

Конструкция двутавровой балки представлена двумя полками (верхней и нижней), которые выполняются из хвойного бруса, и стойкой из клееного бруса (может быть фанера). Соединяются между собой элементы двутавра посредством замка «шип-паз» и влагостойкого клея.

Сегодня на рынке представлены деревянные балки как отечественного, так и зарубежного производства. Если говорить о европейских производителях, то здесь выделяют два основных типа:

  • UNI – полки производятся из хвойного бруса (ель), стойка – из фанеры.
  • OPTI – полки представлены еловым брусом, стойка – LVL-брусом.

Среди продукции отечественного производства наиболее востребованной выступает двутавровая балка БДК-1, в которой полки могут выполняться из сосны, ели, лиственницы, а стойки – из березовой влагостойкой фанеры ФСФ.

Деревянная двутавровая балка БДК-1

Балки практически всех производителей наделены традиционным желтым цветом, влажность древесины может варьироваться в пределах 9-13%, плотность 450-680 килограмм на кубометр. При этом погонный вес отечественных балок (6 кг/пм) немного выше европейских (5-5,5 кг/пм).

Самым популярным вариантом двутавровой балки считается 200х80 мм. Также часто используются конструкции с шириной полки 40, 64 мм, толщиной стойки 24, 27 мм. При изготовлении стойки из клееного бруса ее толщина не превышает 10 мм.

Монтаж и установка железобетонных балок

Проведение работ по установке и закреплению балок требует небольших навыков, они сводятся к умению прочно фиксировать ЖБ конструкции, для чего потребуется понимание особенностей сооружения.

Первым этапом установки является подготовка – покрытие осевых реек краской и последующая зачистка деталей. Самый частый способ установки сводится к использованию кранов. Для поднятия используются монтажные петли, которые крепятся к стропам или «удавкам», с обеих сторон по 2 крепления. Величина строп определяется на основании длины балки.

ЖБ конструкции прикрепляются к подстропильным балкам и колоннам. При правильном монтаже балок удаётся создать высокую прочность здания.

Если объект строительства относительно небольшой, можно задуматься о самостоятельном изготовлении и установке балок. Для выполнения задачи следует поступить следующим образом:

  1. Выкладываем дно опалубки с помощью щита из фанеры с достаточной прочностью.
  2. Из других досок формируем стенки опалубки для бетонного изделия.
  3. Во внутреннюю поверхность укладываем полиэтиленовую плёнку — она поможет на этапе извлечения бетона.
  4. Укладываем армированный пояс сверху и снизу балки.
  5. Заливаем объём опалубки до желаемого уровня.

Горизонтально-скользящая опалубка

Посредством работы с опалубкой несложно обустроить монолитные, криволинейные вертикальные конструкции

Этот метод лучше подходит для хозяина, решившего построить свой дом. Посредством работы с опалубкой несложно обустроить монолитные, криволинейные вертикальные конструкции. Набор инструментов включает механизм перемещения из двух тележек, балочной конструкции, кроме того, комплект дополнен жестким каркасом со стойками, а все вместе образует прочную раму пространственного характера. Щиты можно изготовить из:

  • металла;
  • дерева;
  • водостойкой фанеры;
  • алюминия;
  • прочих материалов.

Может быть самоходная и несамоходная система. Чтобы обеспечить перемещение, конструкция скользящей опалубки ставится либо на рельсы, проложенные вдоль строения, либо передвигается механикой или лебедкой, установленной на конце рельсового пути. Применяется система, чтобы оснастить дом стенами, укладываемыми в непрерывном режиме высотой до 6 метров и толщиной 120-600 мм.

Если строительство идет собственными руками, то вертикальное перемещение щитов легче всего производить электрической лебедкой, монтируемой на самом верху рамной конструкции. Ну а для облегчения передвижения рабочих, возводящих дом, опалубочные щиты дополняются настилом подмостков. Чтобы понять принцип действия и применения горизонтально скользящей опалубки, посмотрите видео.

Для щитов подойдет любой материал, но водостойкая ламинированная фанера – это легкий вес и достаточная прочность на деформацию

Сложно, но возможно делается опалубка своими руками. Для щитов подойдет любой материал, но водостойкая ламинированная фанера – это легкий вес и достаточная прочность на деформацию. При этом листы фанеры достаточно велики, чтобы не заделывать щели, как при выборе досок. Чтобы усилить стенки жесткости, формы можно укрепить брусками или куском профильной трубы, располагая шляпки внутрь!

Теперь так:

  1. Боковые щиты оснастить (вверху и внизу) отверстиями для винтовой стяжки, отступая от края на 40-50 мм.
  2. Прикрутить щиты друг к другу саморезами. Лучше это делать на уголки, чтобы минимизировать угрозу перекоса конструкции.
  3. Монтаж начинается от угла здания или дверного проема.
  4. Опалубка требует тщательного выравнивания по всем параметрам: вертикаль, горизонталь.
  5. В форму заливается раствор, уплотняется и добавляется арматурный каркас.
  6. Снимается форма только после набора бетоном первоначальной прочности.
  7. Теперь выкрутить стяжку и снять торцевой элемент формы, переместить подвижную часть в сторону до той поры, пока отверстия в стенках и цементе не совпадут.
  8. Винты снова вкручиваются, закрепляя край фанерной системы к бетонному застывшему блоку.
  9. Работы следующего уровня начинаются также от угла или от проема оконного.
  10. Фанерная конструкция монтируется с тем расчетом, чтобы нижний край стяжки соединялся с предыдущим слоем через отверстия, оставленные в бетонном элементе.

А чтобы дом получился прочным, все перестановки последующего характера лучше осуществлять с закреплением к соседнему участку стены и предыдущему ярусу. Неплохо очищать фанерные щиты от остатков раствора и смазывать маслом перед монтажом на новое место.

Безусловно, технология горизонтально скользящей опалубки может применяться для строительства частных зданий, однако это процесс комплексный, включающий сразу монтаж и выверку опалубки, одновременно с армированием конструкции. Поэтому прежде, чем строить свой дом, стоит взвесить все за и против данного варианта. Расчет времени, соблюдение цикличности работ и наличие всех материалов – главные составляющие процесса. Нарушение хотя бы одной операции приведет к тому, что строение получится с низкими показателями качества и прочности.

https://youtube.com/watch?v=wGg15CVGgGg

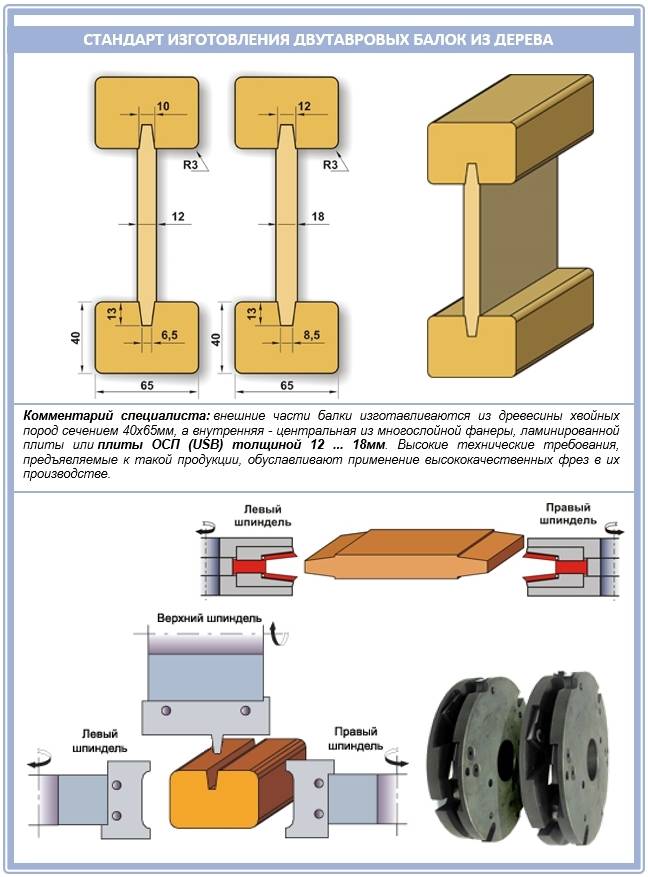

Как изготовить самостоятельно двутавровую балку?

Когда вы приступите к самостоятельному изготовлению заморской балки для строительства своего дома, то у вас уйдет около суток для первого образца, зато на второй день работа пойдет намного быстрее. Все делайте согласно такой пошаговой инструкции:

  • Шаг 1. Приобретите листы OSB толщиной 12 мм и нарежьте их на равные части.
  • Шаг 2. Далее вам понадобятся доски, в которых нужно сделать фрезу «ласточкин хвост» посередине доски, глубиной около 12-14 мм.
  • Шаг 3. Залейте специальный клей в отверстие и вставьте лист OSB.
  • Шаг 4. Чтобы быстро просушить участок, достаточно использовать обогреватель.

Главное при этом ни в коем случае не приобретать свежеспиленные или непросушенные доски, так как они могут непрогнозируемо повести себя в долгосрочной перспективе.

Высоту балки рассчитывайте по такому принципу:

  • Для листа с размерами 2440 мм оптимальным шагом балок будет 305, 406, 488 и 610 мм.
  • Для листа в 2500 мм рациональный шагом будет 312, 417 и 500 мм. А вот двутавровыебалки с шагом более 6 метров уже не применяют.

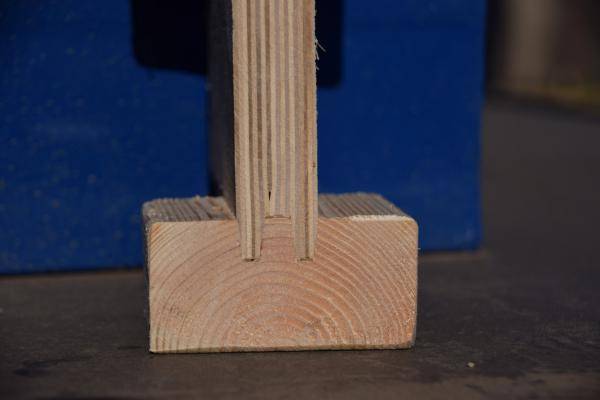

В заводских условиях двутавровые балки всегда фрезируются так, что прорезь у них получается как бы зауженой книзу, и лист OSB вклеивается в полку внатяг. Так лист и дерево прилегают наиболее плотно.

Для этого используется полиуретановый или меламиновый клей, а сам лист зажимают струбцинами и забивают еще дополнительно под углом 45 градусов по длине через каждые 20 см. На каждую такую балку уходит не более 2 часов, и уже через 6 часов ее можно устанавливать:

Соединяйте балки между собой при помощи специальных блок-вставок:

Вот небольшой видео-урок, как вставлять лист в древесину:

БДК-1 или балка двутавровая

Главная -> Балка двутавровая

Компания «Балка-Опалубка» осуществляет производство двутавровой балки для перекрытий в монолитном строительстве в качестве несущего элемента перекрытий и колонн.

Балка отличается большой несущей способностью, при этом она позволяет использовать меньше опор для перекрытий. Балка БДК-1 значительно облегчает  демонтаж и монтаж опалубки, поэтому строительство от этого выигрывает в сроках и  потраченных средствах.

Деревянная двутавровая балка

Деревянная двутавровая балка БДК-1 представляет собой двутавр с полками из массива дерева, в которых сделаны выборки (пазы) и  стойка из фанеры, размещенная в этих пазах. Чтобы избежать возможного изгиба перекрытия, двутавровые балки подойдут как нельзя кстати. Ведь для балки перекрытия по силам уменьшать стоимость заливки фундамента.

Используя балки двутавровые для опалубки перекрытий можно значительно сократить сроки строительства, да еще и  вес здания с использованием таких балок будет заметно легче, а значит и меньше нагрузка на другие элементы конструкции.

Балка избавит Вас от проблем усадки здания, не допустит образования сдвигов и трещин, а уж скрипа Вы никогда не услышите.

Балка двутавровая. Продажа

Компания «Балка-Опалубка» — это производство двутавровой балкивысокого качества, но не только, наша балка двутавровая – продажа по лучшей цене от производителя.

Балки двутавровые создадут стойкость и прочность конструкции на ряду со значительной экономией денег.

Поэтому можно с уверенностью утверждать, что двутавровая балка – это, безусловно, самый экономичный вариант конструкции перекрытия.

Совет

Отличными характеристиками обладают балки двутавровые деревянные, перекрытий нет крепче – легкость монтажа и низкая теплопроводность выгодно отличают двутавровые деревянные балки от стальных и железобетонных аналогов.

Такие балки можно вертикально или горизонтально устанавливать в перекрытия и двутавровые балки обеспечат надежную долговечную службу остова строения. Недаром наши балки пользуются популярностью у архитекторов. Такие балки перекрытия позволяют им воплотить в жизнь все свои творческие задумки, не опасаясь при этом жертвовать прочностью ради эстетики.

Достоинства и характеристики БДК-1

Обратите внимание на минимальные отклонения в размере и форме, которые могут иметь балки

Расчетные параметрыДопуски
Длина балки до 3 метров (включительно)плюс/минус 4 мм
Длина балки более 3 метровплюс/минус 5 мм
Высотаплюс/минус 3 мм
Ширина полкиплюс/минус 2 мм
Толщина полкиплюс/минус 1 мм
Перекос полкиплюс/минус 1 мм

Данные таблицы говорят о минимальных отклонениях такой балки перекрытия при достаточно большом шаге измерений, например на 3 метра отклонение составит в пределах всего 4 мм

Наша компания выпускает балки двутавровые перекрытий зданий в соответствии с ГОСТом РФ и обеспечивает следующие характеристики:

  • Долговечность использования достигается благодаря отличному соединению балки, которая проклеена в несколько слоев. Использование специальной смолы для фанеры, применяемой в балках, позволяет добиться достойных результатов в использовании.
  • Быстрый монтаж. Значительно убыстряет и облегчает строительство, если использовать балки двутавровые. Перекрытий облегченных таким способом можно добиться только с применением легких деревянных балок. Вам не нужно будет вызывать спецтехнику для подъема и монтажа балок – вес метра погонного такой балки составляет  около 4-х кг.
  • Независимость от погодных условий. Это важная характеристика в условиях сурового и не всегда благоприятного климата России. Продажа балок осуществляется нашей компанией  в соответствии с сертификатом Государственного органа Сертификации РФ. Мы гарантируем качество балки даже в случае, если Вы прокладываете коммуникации внутри нее – никакого уменьшения прочности перекрытия это не несет.

Позвоните нам по телефону 8 (916) 606-96-35 или   8 (916) 606-96-35 и получите профессиональную консультацию наших специалистов. Познакомьтесь с качеством нашей продукции уже при телефонном разговоре – это компетентные ответы на все интересующие Вас вопросы.

Аренда Балки Фанерно-деревянной

Аренда балки у Главпроект-22 самое выгодное решение как для крупной строительной компании, так и для возведение частного дома. Взяв в аренду вы получаете следующие преимущества по сравнению с нашими конкурентами:

  1. Мы имеем сертификат соответствия Балки двутавровой клеёной фанерно-деревянной для опалубки.
  2. Главпроект-22 производит только качественные балки, поэтому срок службы и частота использования изделий очень высокая.
  3. За 10 летний опыт работы наша компания усовершенствовала выпускаемые продукты
  4. Сотрудники строго следят за всеми ходами производства и проверяют изделие на качество и надежность.
  5. Компания зарекомендовала себя как надежного и проверенного производителя опалубки и расходных материалов.

Особенности установки различных видов опалубки перекрытий

Чтобы самостоятельно собрать опалубку, следует выполнить предварительные расчеты и составить чертеж. Если предстоит строительство большого объекта, то на опалубку перекрытия следует заказать выполнение ППР. К конструкции предъявляются следующие требования:

  • повышенная прочность;
  • безопасность эксплуатации и надежность;
  • длительный эксплуатационный период – опалубка должна использоваться многоразово;
  • способность сохранять целостность при действующих нагрузках;
  • возможность быстрой установки, легкий демонтаж.

Чтобы собрать опалубку из фанеры, досок или металлопрофиля, необходимо подготовить определенные материалы:

  • фанерные листы с повышенным уровнем влагостойкости. Лучше использовать материал с ламинированной поверхностью, чтобы ускорить процесс демонтажа;
  • строганую доску. Пиломатериал не должен иметь сучков и иных дефектов. Ширина его должна быть 20 см, толщина – 4 см;
  • профлисты. Их рифленая форма увеличит показатель прочности перекрытия.

Конструктивные особенности опалубочной системы определяют использование необходимых материалов, расчетную потребность которых поможет определить калькулятор опалубки перекрытия, который можно найти на специальных строительных сайтах.

Кроме того, потребуются определенные комплектующие в виде опорных стоек, продольных и поперечных балок, раскосов, треног и универсальных вилок.

Следует немного рассказать про опоры, используемые для установки опалубки перекрытия:

  • раздвижная телескопическая стойка. Состоит из опорного узла, сборной опоры и площадки под брус. Такие стойки применяются для обустройства перекрытий на высоте, не превышающей четырех метров;
  • стартовая и доборная опора из металлопрофиля. Используется под объемные опалубки перекрытий, соединение с которыми выполняется замковым элементом cup lock. С таким набором можно установить опалубочную конструкцию, высота которой достигает восемнадцати метров;
  • брусок, бревно либо труба. Их часто применяют застройщики частного сектора, бетонируя перекрытия малоэтажных зданий. Опоры выставляются вертикально, фиксация их выполняется наклонными раскосами;

если предстоит заливать монолитные перекрытия, то для установки опалубки может использоваться домкрат. Пример такой многоцелевой системы – опалубка перекрытий psk cup.

Высота размещения опалубки является определяющим фактором для того, чтобы использовать конкретный тип опорных элементов.

Попробуем разобраться, как сделать опалубку для перекрытия своими руками. Алгоритм действий представлен следующими видами работ:

  • выставляются вертикальные опорные элементы с интервалом в 1 – 1.2 м;
  • на подушки укладывают ригели;
  • на балки-опоры несущего каркаса настилаются щитовые листы;
  • собирается по всем краям и фиксируется окантовочный бортик.

Определенные особенности при монтаже возникают с фанерной и металлопрофильной опалубочными конструкциями.

Профлист применяется, чтобы устроить большую по площади опалубку. Рифленая сталь отлично воспринимает нагрузки от арматуры и бетонной массы, дополнительно усиливает всю конструкцию.

Порядок работ:

  • вертикально устанавливаются опоры;
  • продольно укладываются и фиксируются ригели;
  • крепятся балки поперечного типа;
  • на подготовленный каркас укладывается профильный листовой материал;
  • выполняется крепление профлистов по несущим рамам.

Как выставить опалубку из влагозащитного фанерного материала?

Использование фанеры позволяет заменить дорогостоящий металл, существенно удешевив стоимость опалубочной конструкции. Только следует помнить, что поверхность фанеры должна обладать способностью противостоять воздействию влажной среды. Как правило, в этих случаях пользуются ламинированным материалом.

Сборка выполняется следующим образом:

  • устанавливаются брусы из древесины сечением 100 на 100 мм;
  • крепятся балки;
  • все элементы фиксируются;
  • укладывается фанерный материал, крепится саморезами;
  • устраивается отбортовка;
  • щелевые участки запениваются, поверхность щитов застилается полиэтиленовым материалом.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
