Канализация в частном доме из бетонных колец

Технологии монтажа канализационных колодцев

Монтаж устройство колодцев из железобетонных колец может выполняться открыто либо закрыто. В первом случае сначала в грунте разрабатывается котлован на определённую глубину. И лишь после этого устанавливаются колодезные стеновые ЖБ кольца, за счет которых и совершается последующее углубление.

Во втором случае шахту начинают выкапывать сразу в кольцах – при углублении одного изделия на один метр, наверх устанавливается новое кольцо и так далее. Выбор метода зависит от типа грунта. К сыпучим грунтам оптимален закрытый метод.

Устройство канализационного коллектора с применением ЖБИ колец является довольно популярным явлением в современной практике монтажа системы канализации. Установить такое сооружение относительно несложно и требует меньших трудозатрат, в сравнении с постройкой аналогичного сооружения из кирпичной кладки.

Схема канализационных колодцев

Устройство коллектора из железобетонных колец требует определённого порядка действий:

  • Проектирование канализационной системы и расчет стоимости работ.
  • Разработка котлована, которая включает в себя выкапывание ямы по запроектированным ранее параметрам.
  • После завершения подготовки котлована можно приступать к обустройству дна колодца (бетонирование).
  • Непосредственный монтаж колодца начинается с установки первого базового кольца. Его необходимо посадить на твёрдый бетон. Следом, через предварительно подготовленные отверстия, провести трубы. Просветы нужно тщательно промазать герметиком.
  • Затем на базовое кольцо одно за другим укладываются остальные. Щели в соединениях между элементами следует тщательно замазать герметиком.
  • Сверху всё сооружение накрывается бетонной плитой с люком.

Цены колец

Ценовую политику формирует рынок, и потому в разных регионах одно и то же изделие будет стоить по-разному, но везде цена его находится в прямой зависимости от размеров. И если за КС 7.3 придется заплатить от 700 руб., то за КС 20.9 — уже около 4,5 тыс. руб. Покупка у производителя дает экономию на 5-15 % по сравнению со строительными рынками. Но, составляя смету, кроме трат на кольца, заказчик должен иметь в виду и другие расходы:

  • на рытье котлована под сооружение;
  • на доставку продукции;
  • на монтажные работы;
  • сооружение колодезного домика (по желанию);
  • на дополнительные материалы, например, на цемент для герметизации швов или на гальку для фильтрационного дна колодца.

Сотрудничать имеет смысл с одним поставщиком. Во многих случаях это принесет дополнительные выгоды в области сервиса, доставки и информационной поддержки.

Что еще нужно приобрести

Помимо самих колец для устройства системы водоснабжения, канализации или газопровода необходимо приобрести дополнительные элементы, такие как:

  • днище — плита низа обеспечит прочное основание колодцу;
  • перекрытие — этот элемент предназначен для установки кольца меньшего размера на большее;
  • доборное изделие — оно позволяет увеличить высоту колодца с меньшим весом.

Доборные элементы имеют стандартный диаметр, но меньшую толщину стенок, и могут быть использованы в качестве верхних составных частей для колодца, например, кольцо с крышкой. Дополнительные элементы помогут обеспечить герметичность сооружению и защитят трубы от промерзания в зимнее время года.

Правильный расчет объема железобетонного кольца

Для определения объема ЖБИ кольца для канализации сначала нужно узнать вместимость сливной ямы. Она рассчитывается как произведение трех показателей:

  • число жильцов, постоянно проживающих в доме (например, это 4 человека);
  • норма расхода воды в день на 1 человека в литрах (определяется в соответствии с СП 30.13330.2012), пусть 230 л (расход немного выше среднего);
  • число дней, необходимых для полной переработки стоков — эта константа равна 3 суткам.

Вместимость ямы: 4*230*3 = 2760 л = 2,76 м³.

Расчет полезного объёма бетонного кольца

Далее по формуле нахождения объема цилиндра рассчитывается внутренний объем бетонной детали: V = R²*h*Пи. Где:

  • R — радиус внутренний;
  • h — высота кольца;
  • Пи — число Пи, равное 3,14.

Глубина септика обычно равна 3 м. Верхний элемент по технологии остается сухим, т. к. вводная труба от дома врезается в канализацию на глубине 0,7 м, отсюда h = 3-0,7=2,3 м, подставив известные значения в формулу, получим: 2,76 = R²*2,3*3,14, тогда R² = 0,38 м, т. е. радиус кольца равен 76 см, диаметр — 152 см.

Схемы канализации из бетонных колец

Очистительные сооружения состоят из 1-3 камер. На выбор количества влияют:

Конструкция однокамерного септика

  • постоянное или сезонное проживание;
  • количество членов семьи и сбрасываемых стоков;
  • финансовые возможности.

Самое простое устройство — это 1 емкость с герметичными стенками и дном. В ней накапливаются стоки, которые удаляют ассенизаторской машиной. Частота вызовов службы зависит от объема емкости, интенсивности эксплуатации, количества стоков. Чем скорее наполняется колодец, тем чаще приходится обращаться за услугами. Схема преимущественно используется на дачах с сезонным проживанием или для семьи из 1-2 человек.

Анаэробный септик состоит из 2, реже 1 камеры. В них стоки разлагают анаэробные бактерии, которые не требуют кислорода. Откачивать ассенизаторской машиной нет необходимости. Схема предусматривает доочистку в фильтрационном колодце без дна, траншее или на аэрационном поле.

Вода уходит в грунт. Простота схемы и энергонезависимость сделали приспособление востребованным среди сельских жителей. Единственное неудобство — это необходимость периодически удалять из фильтрационных устройств щебень, песок, заменять новыми.

Аэробный септик — это 2-3 камеры для комплексной очистки стоков. Сначала работают анаэробные микроорганизмы, затем аэробные, которым компрессором подают кислород. Очистка достигает 95%, разрешается стоки сбрасывать прямо на поверхность грунта, в водоем, использовать их в технических целях, поливать ими огород. Аэробные бактерии не могут долго жить без кислорода, поэтому, если 2-3 суток не работает компрессор, они гибнут. Этот фактор следует учитывать при частых перебоях с электроснабжением.

Схема анаэробного септика

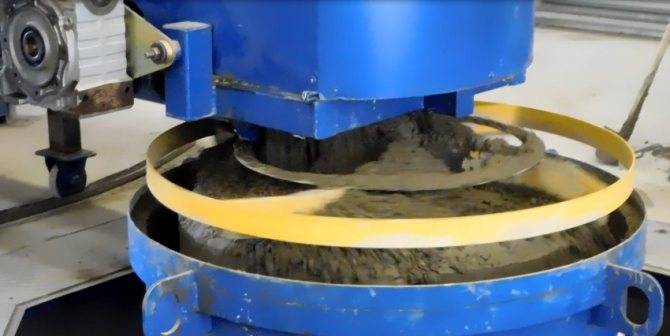

Изготовление жб колец в вибропрессе

В отличие от виброформы, стационарный вибропресс позволяет механизировать подачу бетонной смеси при помощи наклонного ленточного конвейера или бетоноукладчика с разбрасывателем. Бетонную смесь, поданную конвейером, необходимо укладывать в форму вручную. Разбрасыватель бетоноукладчика укладывает бетонную смесь в форму вибропресса без участия рабочих.

Мы предлагаем несколько способов подачи и укладки бетонной смеси в форму вибропресса: шиберный переносной бункер, механизированная тележка, наклонный поворотный конвейер для бетона, бетоноукладчик с разбрасывателем. Рассмотрим самый эффективный способ укладки бетонной смеси в форму вибропресса — бетоноукладчиком с разбрасывателем БР-20.

Съемная наружная обечайка вместе сформовочным поддономустанавливается в вибропресс. В форму вибропресса закладывается арматура.

К форме подводится разбрасыватель бетоноукладчика

Конвейером, из бункера укладчика, смесь подается и выгружает на сердечник формы вибропресса. Разбрасыватель, вращаясь, равномерно укладывает бетонную смесь в форму.

После завершения укладки смеси в форму, разбрасыватель отводится в сторону, чтобы не мешать работе поворотной балке с пуансоном вибропресса.

Поворотная балка вибропресса устанавливается над формой и начинается процесс вибропрессования кольца. Редуктор с эксцентриком заставляет затирочное кольцо вибропресса совершать поворотные движения.

После завершения формования, балка отводится в сторону от формы вибропресса. Форма вместе с формовочным поддоном, на котором удерживается готовое бетонное кольцо, извлекается из вибропресса.

Кран-балкой форму перемещают и ставят на пол. Для освобождения поддона с кольцом, по периметру формы открывают все замки, после чего форму снимают с кольца, в нее устанавливают другой поддон и возвращают назад в вибропресс.

Место размещения конструкции

При проектировании септика санитарную зону размещают таким образом, чтобы в питьевую воду и плодородную почву не могли проникнуть органические отходы. Для этого при выборе места стоит руководствоваться санитарными и строительными нормами и правилами.

Правильное расположение системы очистки на участке регламентируют:

  • СНиП 2.04.03.85. В нем прописаны правила строительства наружных канализационных сооружений.
  • СанПиН 2.2.1/2.1.1.1200-03. В нем перечислены требования для создания зон, являющихся экологически опасными.

Согласно нормам, чтобы избежать размокания фундамента в случае аварийных протечек, септик нужно размещать ниже, чем расположен дом.


Несоблюдение этих требований может привести к появлению риска, при котором неочищенные стоки проникнут в водоносные грунтовые слои (+)

При выборе места обязательно стоит учитывать наличие водоемов с проточной водой, выдерживая расстояние до них в 5 м. Расстояние от деревьев должно составлять 3 м, от кустарников – сокращено до одного метра.

Необходимо также знать, где проложена газопроводная подземная труба. Расстояние до нее должно составлять не менее 5 м.


Поскольку возведение камер очистителя из колец предполагает устройство котлована и применение спецтехники, при выборе места стоит обеспечить свободное пространство для ее подъезда и маневрирования

Но учитывайте, что непосредственно над местом заглубления очистного сооружения машины ставить нельзя. Своим весом они могут разрушить всю конструкцию.

Установка бетонных колец

Подготовка ямы является первоочередным в установке колец. Вручную при помощи лопат яма приобретает нужную форму

При этом крайне важно уложиться в размер, зависящий напрямую от количества и внешнего диаметра колец. Яма должна быть шире и глубже, чем весь набор колец

Глубже яма выкапывается для заливки дна.

Вторым этапом установки является подготовка дна колодца, его утрамбовывают и засыпают крупнозернистым песком, толщиной от 10 до 15 см. Далее, дно заливают бетоном и дают выстояться неделю, после производят установку колец. Можно сократить этот срок, установив вместо заливки специальную бетонную площадку. На этом этапе нужно не забыть подготовить место для подхода подъемного крана.

После того как колодец был собран его обрабатывают специальными гидроизоляционными материалами. Стыки колец обрабатываются специальным, водоотталкивающим цементным раствором. Последними шагами устанавливается вентиляционная труба на крышку и засыпается зазор между колодцем и ямой. Этот вариант колодца является наиболее простым. Хотя существует множество более эффективных и сложных вариантов колодцев.

Гидроизоляция бетонного кольца битумной мастикой

В заключение следует отметить, что при выборе каждый руководствуется своими причинами, но на сегодняшний день бетонные кольца являются надежными помощниками в решении поставленных перед ними задач. Их качество уже давно проверено годами в различных сферах строительства. Примерами могут послужить колодцы электрических и теплосетей, коммуникационных систем и даже телефонных кабелей.

При выгрузке бетонных колец лучше использовать манипулятор. Иначе, может случиться как на этих роликах.

И более знаменитый ролик: «кати-кати»

Как проверить размер колец для колодца по ГОСТу

Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое

На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ

Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).

Как проверить размер бетонного кольца для колодца

  • В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
  • Также в четырех точках, проверяют высоту кольца.

По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.

Какие лучше и как определить качество

Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%.

Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.

Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах

Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.

Какого производителя выбрать

В РФ производством ЖБ колец занимаются около 250 производителей, охватывающих всю территорию страны. Поэтому выезжать за пределы своего региона в поисках дешевизны экономически невыгодно. Сэкономленные средства съест транспортировка. Однако продукция некоторых заводов пользуется особым спросом. Можно выделить:

  1. «ВТГ Строй» в Мытищах Московской области, отправляющий свои изделия по всей стране. Особым спросом пользуются их КС 10.9, КС 15.9 и КС 20.9 фальцевые и плоские в комплекте с крышкой и люком. Средняя стоимость — 2,1 тыс. руб.
  2. ОАО «Завод строительных промышленных деталей», работающий более 45 лет в Тюмени. Он имеет собственную аккредитованную строительную лабораторию, которая позволяет не только следить за качеством, но и разрабатывать новые технологии.
  3. Фирма «Диалог Строй» в Новокузнецке является поставщиком качественных ЖБИ по всей Кемеровской области. Помимо выпуска стандартных конструкций предприятие охотно работает и с заказами по индивидуальным проектам.
  4. Компания «ЮгСтройКомплект» в Краснодаре отличается широким ассортиментом и высокой мощностью производства. Цены на ЖБИ начинаются от 1,4 тыс. руб.

Эти производители строго отслеживают технологию производства и гарантируют качество своей продукции.

Выбор места расположения очистительного сооружения

Когда проектируют септик, санитарную зону размещают так, чтобы в плодородную почву и источник питьевой воды не смогли проникать органические отходы. По этой причине нужно придерживаться соответствующих строительных норм, регламентирующих, как правильно сделать септик из колец или других стройматериалов.

Систему очистки стоков на загородном участке обустраивают с учетом положений:

  • СНиПа 2.04.03.85 – в нем отражены правила возведения наружных канализационных объектов;
  • СанПиН 2.2.1/2.1.1.1200-03 – в этом документе перечислены требования, которые следует выполнять при создании зон, считающихся экологически небезопасными.

Согласно этим нормам, чтобы не произошло намокание фундамента дома по причине аварийных протечек, септик необходимо размещать так, чтобы он находился ниже, чем жилое строение.

Также необходимо выяснить, где под поверхностью земли проходит газопроводная труба. Нужно, чтобы расстояние до нее составило минимум 5 метров. Но следует учитывать, что над местом, где планируется заглубление очистной конструкции, запрещается располагать транспортные средства, поскольку они своим весом способны разрушить все сооружение.

Как достигается высокое качество изделий

Изготовление бетонных колец для канализации выполняется по специальной методике из высококачественного материала. Оптимальными марками цемента для раствора являются М400 или М500, что обеспечивает долговечность конструкций. Также используется щебень мелких фракций, песок и вода. Конструкция армируется металлической сеткой по боковой поверхности изделия. За счёт применения арматуры, кольца под канализацию обладают высокой устойчивостью к механическим нагрузкам.

Они способны выдерживать различные климатические воздействия и отличаются эстетичным внешним видом. Эти железобетонные изделия (ЖБИ) применяются при:

  • устройстве колодцев с питьевой водой;
  • строительстве септиков и колодцев отведения сточных вод и канализации;
  • устройстве выгребных ям;
  • сооружении разнообразных подземных коммуникаций.

Схема септика из бетонных колец

Виды железобетонных колец

ЖБИ кольца для канализации классифицируют по двум типам.

По типу использования:

  • КС — стеновые: применяются для стен водопровода (КСД — аналогичное изделие с дном).
  • ВГ — для сооружения водопроводной и газовой систем.
  • КО — опорные, имеют водонепроницаемое днище и крышку.
  • КЛ — канализационные элементы.
  • ПО, ПП — плиты перекрытия.
  • ПН — плиты днища.
  • ПД — дорожные плиты.

Классификация железобетонных колец

В маркировке железобетонных колец, помимо букв, присутствуют две следом идущие цифры, обозначающие диаметр и высоту в дециметрах. Например, марка КС-10-6 — это обычное стеновое изделие диаметром 1 и высотой 0,6 м. Иногда производители указывают степень проницаемости материала:

  • О — особо низкая.
  • П — пониженная.
  • Н — нормальная.

Размеры железобетонных колец для канализации

Классификация по типу конструкции:

  • обыкновенные стеновые, не имеют крепежных элементов, соединяются друг с другом цементом;
  • доборные железобетонные кольца, имеют разные размеры, производятся для формирования нестандартных конструкций;
  • евродетали с замком (фальцевые) — благодаря имеющимся на них выступам и выемкам элементы плотно соединяются друг с другом, образуя монолитную конструкцию;
  • опорные — применяют для устройства люка, их устанавливают перед плитой перекрытия;
  • с крышкой или дном.

Устройство железобетонных колец

Технология монтажа очистной конструкции из бетонных колец

Работы по обустройству долговечного и надежного септика из колец не относятся к сложным мероприятиям. Их можно выполнить самостоятельно. Если проектируется расположение нескольких камер, используют линейный принцип, при реализации которого бетонные колонны, собранные из колец, размещают вдоль одной линии.

После приемного отсека на схеме перелива септика из колец находятся резервуары, установленные в непосредственной близости друг от друга. На значительном расстоянии от них монтируют фильтрующую колонну.

Поэтапно работа по созданию очистного сооружения на приусадебном участке выглядит следующим образом:

  1. Проведение замеров и проектирование.
  2. Подготовка и приобретение необходимых материалов.
  3. Рытье котлована и создание подушки.
  4. Монтаж бетонных колец и изоляция швов.
  5. Установка труб перелива.

Выбор места для сооружения

Сначала следует определиться с местом работы. При этом учитывают ряд факторов. Так, запрещается строительство рядом с источниками больших загрязнений, иначе вода, проходя верхние слои земли, будет впитывать вредные вещества. Это могут быть мусорные ямы или места сбора сточных вод. Строить колодец не всегда выгодно. При этом учитывают гидрологический фактор. В болотистой местности использовать колодезную воду нельзя.

Прежде чем начать работы по обустройству колодца, следует определиться с местом на участке

Кроме этого, важно обратить внимание на рельеф и тип грунта. Так, на склоне добраться до воды будет проблематично. Место расположения должно быть максимально близко к месту потребления

Место расположения должно быть максимально близко к месту потребления

К тому же это уменьшит расходы на подведение воды. Но близко к дому располагать источник также не рекомендуется. Следует соблюдать интервал в 5 м. Отдельного внимания требует выбор времени копки колодца:

Место расположения должно быть максимально близко к месту потребления. К тому же это уменьшит расходы на подведение воды. Но близко к дому располагать источник также не рекомендуется. Следует соблюдать интервал в 5 м. Отдельного внимания требует выбор времени копки колодца:

  1. Весна. Время активного таяния снега. Копать в такое время не рекомендуется, ведь можно допустить ошибки при выборе глубины. Все зависит от повышения высоты прохождения грунтовых вод. Глубина будет недостаточной, и колодец в холодное время года пересохнет.
  2. Зима. Считается лучшим временем для проведения таких работ. Точнее, конец зимы. В это время уровень залегания вод наименьший. Но в холодное время тяжело проводить работы. Зато только зимой можно выкопать колодец в местах, проходящих сквозь плавун.
  3. При обустройстве глубоких шахт требуется много временных ресурсов. А работы следует проводить без перерывов. Именно поэтому потребуется правильно распределить время.

Для строительства потребуется как минимум трое работников. Один работает в шахте с помощью лопаты, наполняя землей емкости. Второй работник вытаскивает и относит ведра. Третий заменяет уставшего. Главное — делать все быстро.

Типы бетонных колец

Кольца имеют различия в типе конструкции:

Финальный элемент конструкции железобетонного септика

  1. С дном. Монолитное изделие, которое устанавливается в яму первым, сверху — стеновые. Используют для создания герметичной емкости, протечки не возникают за все время эксплуатации. Стандартная высота — 0,9 м.
  2. Замковые. Со специальными выемками в верхней и нижней частях. При установке происходит надежное стыкование. Незаменимы при строительстве септиков на плывучих почвах.
  3. С крышкой. В перекрытии имеется отверстие под люк. Это завершающий элемент колодца. Монолитное изделие повышает прочность всей конструкции.

Гидроизоляция и вентиляция

Устройство септика из бетонных колец не является герметичным, поэтому для отвода неприятных канализационных запахов обязательно разрабатывается вентиляция. Для эффективной работы системы необходимо обеспечить отход газов, возникающих в процессах брожения стоков. Чтобы эти ароматы не попали в свежий воздух, вентиляция выводиться в фановую трубу.

Схема колодца с вытяжкой

Расчет и изготовление вентиляции для септика из бетонных колец:

  1. Строительство вентиляции начинается после окончания монтажа всей накопительной системы. Основная воздушная труба крепится к крышке и выводится наружу;
  2. Вся вентиляции состоит из двух частей: подземной и наземной. Первая является трубой, диаметров не более 100 мм, но если у Вас колодец емкостью более 4 кубов, то нужно взять немного большее сечение. Вторая устанавливается над поверхностью земли и у неё меньший диаметр – 50–70 мм вполне достаточно;
  3. Многие специалисты рекомендуют эти труб дополнительно утеплить и защитить сеткой от проникновения в трубы листьев и другого сора;
  4. Наземная часть вентиляции обязательно находится над уровнем земли и выше предполагаемого уровня осадков, иначе через неё при дождях и паводках будет происходить наполнение колодца.

На этом обустройство вентиляционной трубы можно считать завершенным. Два раза в год предусмотрено плановое её обслуживание – очистка от сора и скоплений на стенках. Плановый ремонт осуществляется каждый сезон (замена труб при трещинах).

Отдельно нужно сказать про гидроизоляцию системы. Бетон не повреждается от воздействия воды, но он отличается хорошей впитываемостью, из-за чего работа колодца может быть неэффективной. Для предупреждения этого рекомендуется сделать гидроизоляцию для септика из бетонных колец

Герметизация смолой

Для этого после того, как выкопается траншея под него, и её дно уплотнится, на него настилается гидроизоляционная пленка. Она защитит конструкцию от грунтовых вод, независимо от того, какая глубина установки накопительного бака. Такая герметизация будет очень полезна в районах с высоким УГВ и сильными осадками. Для установки септика в болотистых грунтах, яму рекомендуется сначала забетонировать, а после гидроизолировать.
