Бетономешалка из бочки или стиральной машины – делаем сами

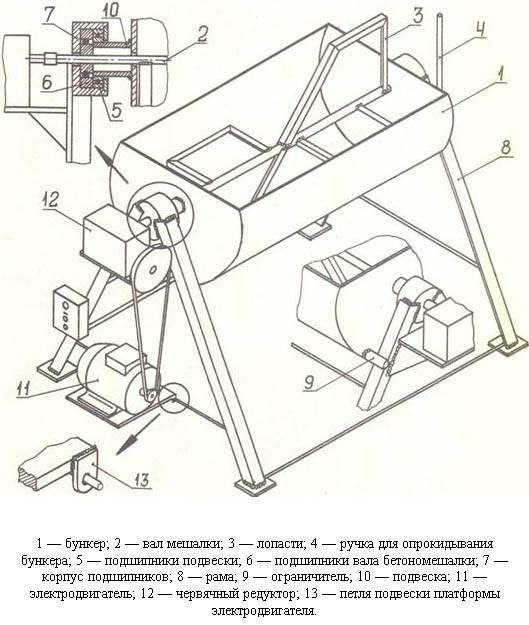

Инструкция по сборке бетоносмесителя принудительного действия

Отличием от предыдущей схемы является наличие наваренных на рабочий вал лопастей, обеспечивающих равномерное перемешивание компонентов с любой плотностью. Для работы используется старая стиральная машинка, основные этапы включают:

  • Подготовку рамы из толстого деревянного бруса или металла. В первом случае для соединения отдельных элементов используются система пазов или саморезы, во втором они образуют жесткий каркас с помощью сварочного аппарата. На этом этапе также предусматривается расположение поворотного механизма, облегчающего процесс выгрузки раствора.
  • Демонтаж двигателя из стиральной машины и замена его валом.
  • Нарезка из толстого листа стали лопастей и прикручивание их к оси при помощи болтов. Чем толще будет металл, тем лучше, ввиду высокой степени износа рекомендуемым минимумом является 3 мм.
  • Герметизация сливного отверстия бака.
  • Фиксация емкости на жесткую основу.
  • Подключение электродвигателя, оптимальным вариантом будет зубчатая передача.
  • Монтаж защитного кожуха.

Профессиональные самодельные бетономешалки собираются по готовым чертежам, их отличительной чертой является форма рабочей емкости в виде груши (с сужающимися краями). Ее можно сделать самостоятельно из простой бочки, но лучшие показатели качества растворов и прочности и надежности самого агрегата достигаются при вырезке конусообразных элементов из цельного листа металла и сварке их между собой. Внутри привариваются как минимум две симметричные лопасти, крепление вала на подшипники проводится в первую очередь и лишь потом устанавливается двигатель и редукторная передача.

Нюансы технологии сборки, советы и рекомендации

Основные проблемы связаны с организацией правильной передачи крутящегося момента на вал и обеспечением удобной выгрузки, герметичности и устойчивости. При планировании частого использования предпочтение отдается моделям, поворачивающимся в разные стороны с механизмом фиксации рабочей емкости в определенном положении (ограничителями поворотных шестерней). Для упрощения процесса замеса и обеспечения безопасной и длительной эксплуатации самодельной бетономешалки советуется:

1. Соблюдать соосность и симметричность при размещении лопастей или зубьев внутри бочки или сваренной бадьи. Их сдвиг относительно центра тяжести или друг друга приводит к некачественному перемешиванию раствора, возникновению бокового биения, дополнительным нагрузкам на стенки чаши и быстрому выходу из строя.

2. Зачищать металлические детали от ржавчины и обрабатывать их антикоррозийными грунтами. По окончании сборки смеситель окрашивается еще раз.

3. Устанавливать дополнительные ребра жесткости для улучшения устойчивости как стационарных, так и перемещаемых агрегатов. Во втором случае к нижней части основания привариваются колеса от старой тачки.

4. Сделать две ручки при сборке бетономешалки с ручным приводом. Это позволит вращать ее с любой удобной стороны самому или задействовать силы двух человек.

5. Отслеживать состояние шкивов и аналогичных элементов, соединяющих редуктор и двигатель. Они не должны быть сильно ослабленными или натянутыми, ременная, цепная или зубчатая передача фиксируется на одной плоскости с венцом, закрепленным на основном рабочем валу.

6. Подключать кабель питания к двигателю через пускатель с кнопкой.

7. Использовать однородные виды металла.

8. Предусмотреть защиту двигателя от брызг строительного раствора, такой кожух проще всего соорудить из крупноперфорированного жестяного или стального листа.

9. Делать периодическую проверку и подтягивание соединений болтов бетономешалки.

Задумали стройку? Тогда вам понадобится бетономешалка для замеса цементного раствора. Но где ее взять? Купить – дорого, тем более понадобиться она может всего один раз.

Выходом может стать самодельная бетономешалка из стиральной машины. Если у вас есть старая стиралка с рабочим двигателем, тогда вы сможете самостоятельно изготовить технику для хозяйственных нужд.

Конструкция самодельной бетономешалки из бочки

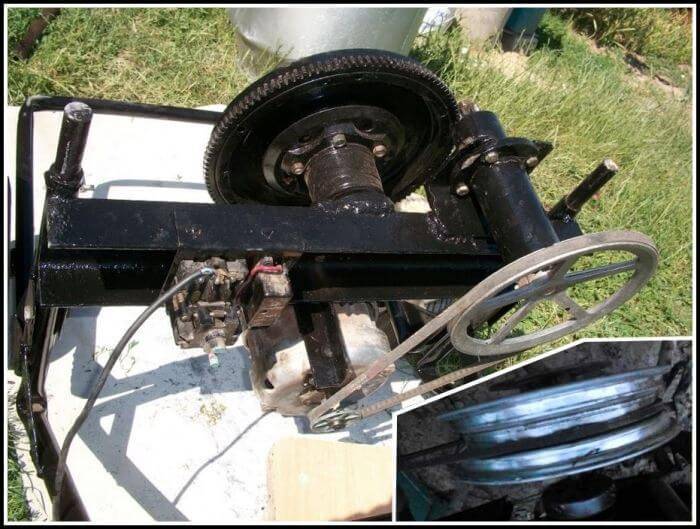

Для достижения поставленных целей, подойдет любой электродвигатель
с мощностью от 1800 Вт, с системой воздушного охлаждения, а частота оборотов
должна быть не менее 1200 об\мин.

30 оборотов в минуту обеспечивает понижающая передача, а
также и приемлемую мощность усилия, которая передается на вращающийся вал
шкивов. Передача будет ременной, клиновидной. Два ремня, один из которых малого
диаметра соединяет шкив мотора, а длинный – охватывает бочку снаружи и
соединяется с малым шкивом.

Колесо большего диаметра, закрепленное на валу мотора,
передает вращение на один из двух спаренных одинаковых малых колес, а те, в
свою очередь, передают дальше на бочку, охватываемую снаружи длинным ремнем.
Электродвигатель и система шкивов закрепляются на рычажной поворотной площадке,
которая шарнирно зафиксирована на раме основания.

В основании бочки по предполагаемой оси вращения необходимо
приварить болт размером М14х60

При этом, важно установить его очень точно, так
как неправильная установка будет значительно влиять на слаженную работу всех
частей и компонентов

Самостоятельное изготовление

Заводская бетономешалка или сделанная своими руками состоит из трех основных компонентов: бадья, в которой перемешивается раствор, рама для крепления компонентов и привод – ручной или электрический (в некоторых случаях используются двигатели от мопеда или скутера).

На видео самодельная бадья для комбинированного смешивания раствора установлена на трактор Т-16:

Бадья для раствора

Во-первых, надо обдумать ее размер, учитывая что загружаться она будет на 30-40%. Больше нельзя, так как раствор будет выплескиваться и плохо перемешиваться.

Во-вторых, внимание надо обратить на форму – она должна быть грушевидной. Сверху, чтобы не выплескивалась вода и раствор, снизу – чтобы частицы бетона не забивались в углы между стенкой и дном. Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес

Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес.

Как вариант, может быть сделана бетономешалка из стиральной машины – если на чердаке завалялась старая советская круглая «стиралка», то с нее снимается бак для белья, который специально создан, чтобы внутри него крутилась жидкость. Дно усиливается, верх сужается и бак готов.

Если ничего подходящего нет, то грушу для бетономешалки можно сделать из стального листа, сечением 2-3 мм. Для днища следует взять металл потолще – порядка 5 мм – на него будет идти основная нагрузка от привода.

При диаметре 500 мм и высоте 400 получается компактная бадья, в которой, тем не менее, можно за раз приготовить 30 литров раствора.

Подробнее про конструкцию расскажут следующие чертежи:

Качественно сделать грушу для бетоносмесителя можно и не используя лопасти. На показанной схеме вместо них внутрь емкости наварены рассекатели раствора из 16 мм арматурного прута, которые дополнительно укрепляют конструкцию. Такая конструкция это отличная мешалка для арболита.

Крепление к валу происходит через ступицу от автомобильного колеса, которая приваривается или прикручивается ко дну. Если автомобильных запчастей в гараже не завалялось, то крепеж придется изготавливать вручную по чертежу.

Несущая рама

В ее конструкции могут быть самые различные вариации – здесь полная свобода действий, главное правило ее изготовления, чтобы она надежно удерживала все комплектующие и давала свободный доступ для загрузки-выгрузки бетона.

Основные различия инженерной мысли заключаются в способе выливания готового раствора, для чего делают подвижной саму бадью, либо конструируют определенным образом всю раму.

Для бадьи, изготовленной из стального листа, оптимальной будет рама, обеспечивающая ее наклон. Сама емкость присоединяется к приводу редуктора (15), на который усилие через муфту (16) приходит от двигателя (17).

Все это крепится на подрамнике (18) и поворачивается на шарнире (14). Для разных видов растворов рабочий наклон бадьи можно регулировать, для чего к подрамнику приваривается ушко (22) через которое проходит сектор (10), удерживаемый в нужном положении штырем (23).

Основных положений сектора нужно как минимум три:

Наклон 50% – для тяжелых растворов.

Наклон 30% – для легких смесей (например, штукатурных).

Горизонтальное положение чтобы промывать емкость.

Электродвигатель и редуктор

Редко эти детали покупаются отдельно – проще всего воспользоваться тем, что есть под рукой. Электродвигатель подойдет от стиральной машины, электрическая схема оттуда же, а редукторы собирают из велосипедных колес, ременных или цепных передач. Ближе всего к заводской конструкции это приваренный к днищу маховик, который крутится от «родного» бенедикса автомобильного стартера, насаженного на вал.

Все расчеты делаются отталкиваясь от следующих соображений:

  • Мощность двигателя подбирается по соотношению 20 Ватт на литр раствора.
  • Количество оборотов, что выдает редуктор для бадьи, должно находиться в пределах 30-50 за минуту. Меньшее количество увеличит время перемешивания, а большее будет разбрызгивать раствор или вообще вызовет центробежные силы, из-за которых перемешивание не будет происходить.

Бетономешалка своими руками: чертежи и конструктивные особенности при постройке + 71 фото

Если у вас собственный дом или дача, значит вы часто сталкиваетесь с необходимостью проведения строительных работ тех или иных масштабов.

Никакое строительство не сможет обойтись без бетона – будь то беседка, ограда, терраса или дорожка.

Если вы запланировали несколько крупных построек, то можно оформить заказ на готовый заводской бетон – его доставят прямо на ваш участок. Бригада строителей обычно так и делает.

Но этот вариант имеет следующие минусы:

  • высокая цена бетонной смеси;
  • вам придется приобрести бетон объема бетономешалки, т.е. несколько кубов. Не каждая стройка требует такого количества бетона;
  • плотная жилая застройка может не позволить проехать тяжелой технике.

Есть еще вариант – брать бетономешалку на прокат, но при частом использовании это выйдет дороже, чем приобрести ее в собственность.

Вследствие всего вышеперечисленного иметь собственную бетономешалку – лучший выход. Изготовить такой необходимый агрегат собственноручно вполне осуществимо.

Бетономешалка, сделанная своими руками имеет следующие плюсы:

  • Она будет иметь нужную вам форму;
  • Такой агрегат имеет низкую себестоимость, так как может быть сделан из материала, находящегося под руками;
  • Самодельную бетономешалку легко обслуживать и ремонтировать;
  • Ей можно гордиться перед соседями и знакомыми.

Перед изготовлением бетономешалки лучше на собственном опыте опробовать покупной вариант — предложите свою помощь соседям, имеющим промышленный экземпляр, или разово воспользуйтесь прокатом. Это поможет понять принцип ее действия и выбрать подходящие параметры.

Большой размер не означает лучший вариант. Такие агрегаты очень энергозатратны. Как маленькая емкость, так и крупная лимитирует количество бетона, получаемого за 1 цикл. Вследствие этого к выбору параметров бака следует подходить очень ответственно.

Чтобы сделать бетономешалку своими руками, вам потребуется крепкая ёмкость в форме цилиндра, прочная рамная конструкция, механизм переворачивания, чтобы выгружать готовый бетон, и редукторный двигатель.

Вам потребуется:

  • металлическая бочка, емкостью 100 – 200 л;
  • стальной уголок или профиль для станины;
  • два б/у подшипника;
  • отрезок металлической трубы для оси и ручки.

Из инструментов понадобится болгарка и сварочный аппарат.

  • Прорезаем в бочке отверстие в виде прямоугольника, образуя щель по стыку. Привариваем на внутренней поверхности порожек из уголка и прокладываем его резиной с целью герметизации.
  • Крышка будет распахиваться наружу, поэтому необходимо установить прочные петли и надежный запор. Имеющуюся заливную дырку можно не заваривать, штатная крышка достаточно надежная.
  • Внутри привариваем несколько лопастей из листовой стали толщиной 2-3 мм для перемешивания.
  • В центре боковых частей привариваем подшипники, прикручиваем ступицы или просовываем стальную ось.
  • Закрепляем бочку на станине, привариваем с одного конца ручку, наподобие колодезной. Бетономешалка готова!

Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.

У подобного агрегата есть как плюсы, так и минусы.

Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.

Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.

Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.

Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.

Варианты смешивания

В самом простом случае «на скорую руку» можно приготовить раствор без вспомогательных устройств. В любую емкость высыпается раствор и перемешивается обычной лопатой при постепенном добавлении воды. В некоторых случаях, при небольшом объеме раствора, можно обойтись совсем без ёмкости и приготовить смесь на твердой ровной поверхности. Это неэффективно, утомительно и некачественно, поскольку смесь быстро высыхает.

Иногда используют дрель со специальной миксерной насадкой и круговыми движениями перемешивают раствор в ведре. В этом случае электроинструмент, не рассчитанный на подобные нагрузки, быстро выходит из строя, а смесь перемешивается не полностью. На участках около краев обычно остаются сухие пустоты.

Поэтому целесообразно собрать простую самодельную бетономешалку.

Существует три способа размешивания бетонного раствора:

  • Гравитационный.
  • Вибрационный.
  • Комбинированный.

Устройство с двигателем и редуктором

Конструкция самодельной бетономешалки с двигателем от стиральной машины состоит из 3 узлов: двигателя, емкости и основы.

В качестве емкости используются бидоны из-под молока. Если же планируется больший размер бетономешалки, то применяется бак стиральной машины. Для изготовления бетоносмесителя принудительного действия устанавливается двигатель, который берется из той же стиральной машины.

Перед началом сборки бетономешалки своими руками из стиральной машины, нужно подготовить следующие материалы:

  • емкость. Для этой цели используется барабан стиральной машины;
  • двигатель из того же стирального агрегата;
  • уголок из металла 50×50 мм. Он нужен для будущего основания устройства;
  • 2 колеса от тачки. Они должны выдержать большой вес оборудования;
  • металлический стержень для колес из закаленной стали в качестве оси;
  • полоски металла шириной 50 мм и толщиной 4 мм;
  • труба диаметром 30 мм.

Подготовка основания изделия

Самодельная бетономешалка из стиральной машины должна устанавливаться на прочное основание. Это влияет не только на процесс работы, но и увеличивает срок эксплуатации аппарата.

Порядок работы следующий:

  1. В качестве основания для 2 треугольников от уголка отрезается 2 отрезка по 60 мм.
  2. Для бедер треугольников отрезается еще 4 отрезка по 80 мм.
  3. Устанавливаются оба треугольника напротив друг друга и к их ребрам привариваются отрезки уголка по 50 м. Получается устойчивая конструкция.
  4. На 2 вершинах треугольников привариваются гайки с внутренним диаметром 31- 32 мм.
  5. Сквозь них просовывается труба диаметром 30 мм. Концы развальцовываются, чтобы она свободно вращалась, но выскочить не могла.
  6. Отрезаются 2 отрезка уголка длиной 1,4 м. Укладываются параллельно друг к другу и к ним привариваются 3 ступеньки.
  7. Лесенка прикладывается перпендикулярно трубе и приваривается к ней в средней части. Получаются качели.

https://youtube.com/watch?v=KxkelZpoBs0

Основание готово.

Полная сборка конструкции

На лесенку укладывается емкость и приваривается к ней. В баке стиральной машины установлен активатор. Его можно приспособить для работы. Внутри бочки будут вращаться лопасти.

Остается закрепить двигатель с редуктором. Для этого в корпусе сверлятся отверстия для болтов. Сверху располагается защитный корпус, который можно приспособить из автомобильной камеры.

Теперь подключается конструкция к сети и проверяется ее работоспособность. К преимуществу такого типа агрегата относится простота сливания бетона. Достаточно наклонить лесенку и раствор выльется. Недостатком является то, что под низ емкости нужно подставлять подпорку.

Бетономешалка, изготовленная своими руками, намного удобнее, чем покупная. Все элементы конструкции подбираются самостоятельно, следовательно, заменить в случае необходимости их будет легче.

Originally posted 2018-03-28 15:26:16.

Бетономешалка на ручном приводе

Если регулярно требуется замешивание небольшого количества раствора или арболита, однако делать это вручную нет никакого желания, то очень кстати будет ручная бетономешалка, изготовить которую не составит большого труда.

В этом случае необходимо хорошо продумать ее устройство, используя при этом доступные чертежи, обзавестись всем необходимым материалом и инструментом.

В качестве барабана смесителя можно использовать обыкновенные строительные бочки. Подойдет ненужная старая бочка, обладающая достаточной прочностью и надежностью.

Как правило, такой самодельный агрегат сможет за один раз изготовлять до ста пятидесяти литров цементного раствора или арболита.

Для начала необходимо будет в обоих торцах бочки сделать небольшие отверстия под крепеж как для фланцев, так и для рабочего вала.

Далее на лицевой части бочки следует аккуратно прорезать отверстие прямоугольной формы, которое будет использоваться под засыпку компонентов смеси.

Далее следует из куска листовой стали сделать крышку на проем, которая должна быть немного больше окна и закрывать его с небольшим нахлестом.

Крепить ее следует на петли, которые привариваются к самой крышке и непосредственно к бочке в необходимом месте.

После этого можно приступать к изготовлению привода ручного типа.

Для этого из тонкой водопроводной трубы делается вал, который крепится к самой бочке через специальные фланцы посредством сварки или при помощи болтов.

Теперь следует установить внутри бочки гребенки, которые будут обеспечивать максимальное перемешивание компонентов раствора между собой.

Сами гребенки можно сделать из обыкновенного уголка, в свою очередь зубья легче всего сделать из строительных гвоздей.

Крепление гребенок к внутренней поверхности бочки осуществляется либо через болты, либо при помощи сварки.

На завершающем этапе собираются стойки, на которые затем вешается сама бочка с ручкой. На фото ниже можно увидеть бетономешалку ручного типа, собранную самостоятельно.

Инструменты и комплектующие

Изготовить бетономешалку можно при помощи стандартного набора электроинструментов, которые найдутся у любого мастера:

болгарка — если ее нет, а покупка выходит за рамки доступного бюджета, воспользуйтесь обыкновенной ножовкой по металлу (потребуется чуть больше времени, но результат выйдет аналогичный);
любой сварочный аппарат — необходим для соединения основных компонентов;
дрель — потребуется для сверления отверстий;
П-образный металлический профиль — используется для изготовления удобной, крепкой стойки;
паяльник — пригодится для выполнения тонких работ;
шасси — колеса будут отличным дополнением, существенно упрощая перемещение бетономешалки по территории, что особенно важно при большом объеме работы;
металлическая полоса — идеально подходит для сборки своеобразного обода и заглушек.

Определившись с инструментами, необходимо назвать комплектующие, из которых будет собрана импровизированная бетономешалка. Первое — это емкость. Желательно использовать цилиндр с большим объемом, поскольку такая модель существенно упростит замешивание бетона, сэкономит время.

Мощность электродвигателя должна быть не ниже 200 Вт. В противном случае мотор не справится с нагрузкой и перегорит. Слабый двигатель не обеспечивает достаточно интенсивное перемешивание, поэтому его использование нецелесообразно.

К дополнительным компонентам относятся:

  • редуктор;
  • набор болтов, шайб и других крепежных приспособлений;
  • приводной ремень;
  • шкив;
  • выключатель.

Редуктор для бетономешалки

Преимущества самодельной бетономешалки из стиральной машины

Некоторые считают, что нет ничего лучше фирменной техники. Однако у самодельного бетоносмесителя также есть свои преимущества:

  • Кроме того, что вы используете старые запчасти, которые бесполезно лежат в гараже, вы сэкономите средства на покупке новой техники.
  • Иметь свою бетономешалку, особенно в частном секторе, всегда кстати. Если нужно будет обновить дорожку или подлатать фундамент, не придется снова разыскивать технику.
  • Вы сможете сделать бетоносмеситель по собственному чертежу. Так будет легче починить его при поломке и рассчитать габариты для перевозки в транспорте.
  • Качество замеса в бетономешалке не сравнится с ручным, особенно когда объемы работ большие.

Технология изготовления ручной бетономешалки

Схема простейшей конструкции бетономешалки из бочки представлена на рисунке.На чертеже основные узлы:

  • Поз. 4 – барабан или бочка.
  • Поз. 5 – лопасти.
  • Поз. 7 – опора.
  • Поз. 9 – емкость для раствора.
  • Поз. 10 – рукоятка.

Инструкция по сборке конструкции:

  • Проверяется плотность соединения дна изделия с боковыми поверхностями. При обнаружении отверстий их следует заварить сварочным аппаратом.
  • Усилить дно можно приварив дополнительно металлический лист.
  • По центру верха и низа бадьи выполняются два отверстия.
  • Через бочку продевается металлическая ось Ø30 мм и тщательно обваривается, чтобы емкость была прочно прикреплена к валу.
  • В центре боковой поверхности бадьи, вырезается отверстие размерами 90х30 сантиметров, через которое будут засыпаться составляющие раствора, а после завершения работы, готовая смесь выливается в подставленную тару. Слишком малый люк затруднит засыпку строительных материалов, большой – снизит прочность конструкции.
  • Из квадрата изготавливают несколько лопастей и приваривают прочно внутри емкости — одной стороной к оси, другой к стенке бочки. Обычно хватает 5 лопастей, распределенных равномерно по всей длине конструкции.

Устанавливается крышка. Она крепится на дверных петлях, приваренных к бочке или любым другим способом: поставить защелку, задвижку — или просто сдвигается в любую сторону. Основное назначение элемента при работающей бетономешалке – предотвратить выпадение раствора.

Далее бочку необходимо установить на опору, высотой примерно 1 метр.

  • Сваривается рама. К швеллеру длиной 1 метр приваривается основание длиной 50 см. Изготавливается два таких узла.
  • Привариваются втулки с другого конца длинных швеллеров.
  • Вставляется во втулки ось, привариваются большой толщины шайбы, которые будут играть роль стопорных колец, что предотвратит перемещение вала при приготовлении бетона.
  • Приделывается руль или другой тип ручки для вращения барабана.

Бетономешалка с электроприводом

Для изготовления конструкции с электроприводом, дополнительно необходимо приобрести и установить двигатель небольшой мощности. Для бочки в 200 литров достаточно 1 кВт.

  • На ось двигателя устанавливается небольшая звездочка.
  • На ось трубы приваривается звездочка большего диаметра, чтобы уменьшить число оборотов конструкции.
  • Соединение элементов выполняется цепной передачей.
  • По желанию, передача вращения от двигателя к барабану может осуществляться ременной передачей, как на фото выше.

Чтобы более подробно познакомиться, как из бочки сделать бетономешалку, стоит посмотреть видео в этой статье.

Хитрости эксплуатации

Несмотря на то, что самодельная конструкция производит такую же работу, что и заводской вариант, эксплуатируется она немного иначе, для получения максимального комфорта.Вот несколько полезных советов, которые позволят работать с приспособлением, изготовленным самостоятельно, легко и комфортно:

  • Периодически узлы, в которых происходит трение сопрягаемых поверхностей, необходимо смазывать солидолом. Это втулки, оси колес, при их наличии. Это облегчит процесс получения раствора и уменьшит истирание поверхностей деталей.
  • При желании сделать конструкцию мобильной, колеса можно использовать от строительной тачки или даже стиральной машинки.
  • Увеличение угла наклона бадьи, облегчает работу с оборудованием. Наибольший угол наклона может быть 45°. При его увеличении смешивание компонентов будет хуже.
  • При необходимости установки привода, двигатель можно использовать из стиральной машины. При этом, передаточное число на звездочках брать 1:8.
  • Маховик стиральной машинки можно установить вместо руля.
  • Для длительного хранения, бочку лучше смазать отработанным маслом.

Это краткое описание, как делается бетономешалка из бочки — видео урок поможет решить все возникшие вопросы по изготовлению, использованию и хранению изделия, изготовляемого самостоятельно.Любая стройка, как правило, предполагает осуществление ряда работ с использованием цементного раствора. Особенно актуальным бетонирование представляется для собственников загородных домов, находящихся в состоянии «перманентного» ремонта и облагораживания прилегающей территории. Применение бетона в таком случае востребовано повсеместно: и при заливке садовых дорожек, и при устройстве от мостков, и при возведении ограды.

Принудительный замес: детали и узлы

Правильная конструкция бадьи самодельной бетономешалки

Описанная выше конструкция позволяет достаточно быстро и с приемлемым качеством залить фундамент под дачный домик или сарай. Если же вы затеваете строительство покапитальнее, вам потребуется принудительная бетономешалка. Они также доступны для самостоятельного изготовления, есть конструкции попроще и посложнее. Рассмотрим для начала отдельные узлы.

Бадья

Цилиндрическая бадья для механической или комбинированной мешалки – это, вообще говоря, нехорошо. Раствор в углах не перемешается как следует, или придется очень долго вращать, напрягаясь или расходуя электроэнергию. Исключение – бетономешалка с вращающейся горизонтальной бадьей и гребенчатыми миксерами, описанная ниже.

Бадью из бочки, самую доступную, следует хоть немного скруглить: надрезать сваркой и переварить в «яйцо» или «грушу», как показано на рисунке. Для небольших порций раствора отличная бадья получается из двух тазиков; оцинкованных или эмалированных – все равно. Если мешалка применяется от случая к случаю, пойдут и пластмассовые, скрепленные по ободу изогнутой корытцем металлической лентой, стянутой болтом. Днище одного из тазиков вырезается, и такая бадья может быть только наклоняемой: боковой выгруз устроить невозможно.

Горловину наклоняемой бадьи с верхним выгрузом необходимо в любом случае подкрепить поперечной планкой; лучше – двумя, вваренными накрест.

Привод

Зубчатый венец, используемый в мешалках заводского изготовления, дорог и самостоятельно его не сделаешь: нужно специальное оборудование. Для полноценной замены нужны следующие детали:

  • Маховик от автомобильного двигателя, подойдет старый от любой легковушки.
  • Шестерня-бендинг (которой стартер подключается к маховику) оттуда же.
  • Ступица колеса от того же автомобиля.

Как выглядит такой привод в сборе, видно на рисунке справа. Ось, на которой вращается маховик и бадья вместе с ним, коренным концом входит в муфту с шарикоподшипником качения №208, находящуюся внутри ступицы.

Это один вариант; второй – приварить ступицу к маховику, а к ступице болтами прикрепить за днище бадью. В таком случае подшипниковая муфта крепится к маховику, и нужна вторая муфта на подкреплении горловины бадьи. На подшипник верхней муфты при наклоняемой бадье с верхним выгрузом все время будет попадать раствор, поэтому такое решение оправдано лишь при горизонтальной бадье с боковым выгрузом и глухими днищами.

Если найдется механический редуктор с нужным передаточным отношением, отлично – достаточно подсоединить его к оси. Для наклонной бадьи предпочтительнее прямой редуктор; для горизонтальной – угловой, но тут уж дело мастера боится, смотрите сами, как вам удобнее будет.

Скорость вращения бадьи – 30-50 об/мин. При большей скорости раствор начнет разбрызгиваться, а при меньшей плохо перемешается. Для обеспечения нужной скорости зубчатую передачу при необходимости дополняют ременной, как показано на том же рисунке.

Мощность двигателя берут из расчета 20 Вт/л для наклонной вращающейся бадьи, 15 Вт/л для горизонтальной вращающейся и 12 Вт/л для неподвижной бадьи и миксера, вращающегося на оси. Указанная мощность – минимальная; большая, разумеется, не повредит. Объем относится к объему раствора обычной вязкости, а не всему объему бадьи. То есть, если у вас есть движок на 1,2 кВт, то в бадью из 200 л бочки можно будет загружать всего 60 л раствора обычного, и 45 л сухого на стяжку. Поэтому при выборе посудины для бадьи за объемом гнаться не следует, нужно прежде определиться с мотором и идти от него.

Миксер

Конструкция миксера для самодельной мешалки особого значения не имеет. Его конструкция важна для промышленных мешалок большого объема. А вот расположение имеет значение.

В самодельных мешалках, особенно с бадьей из бочки, миксер лучше приваривать к оси: знакопеременные нагрузки на тонкостенный сосуд не пойдут на пользу его долговечности. Исключение – во всем, кроме сложности изготовления, отличный гребенчатый миксер.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
