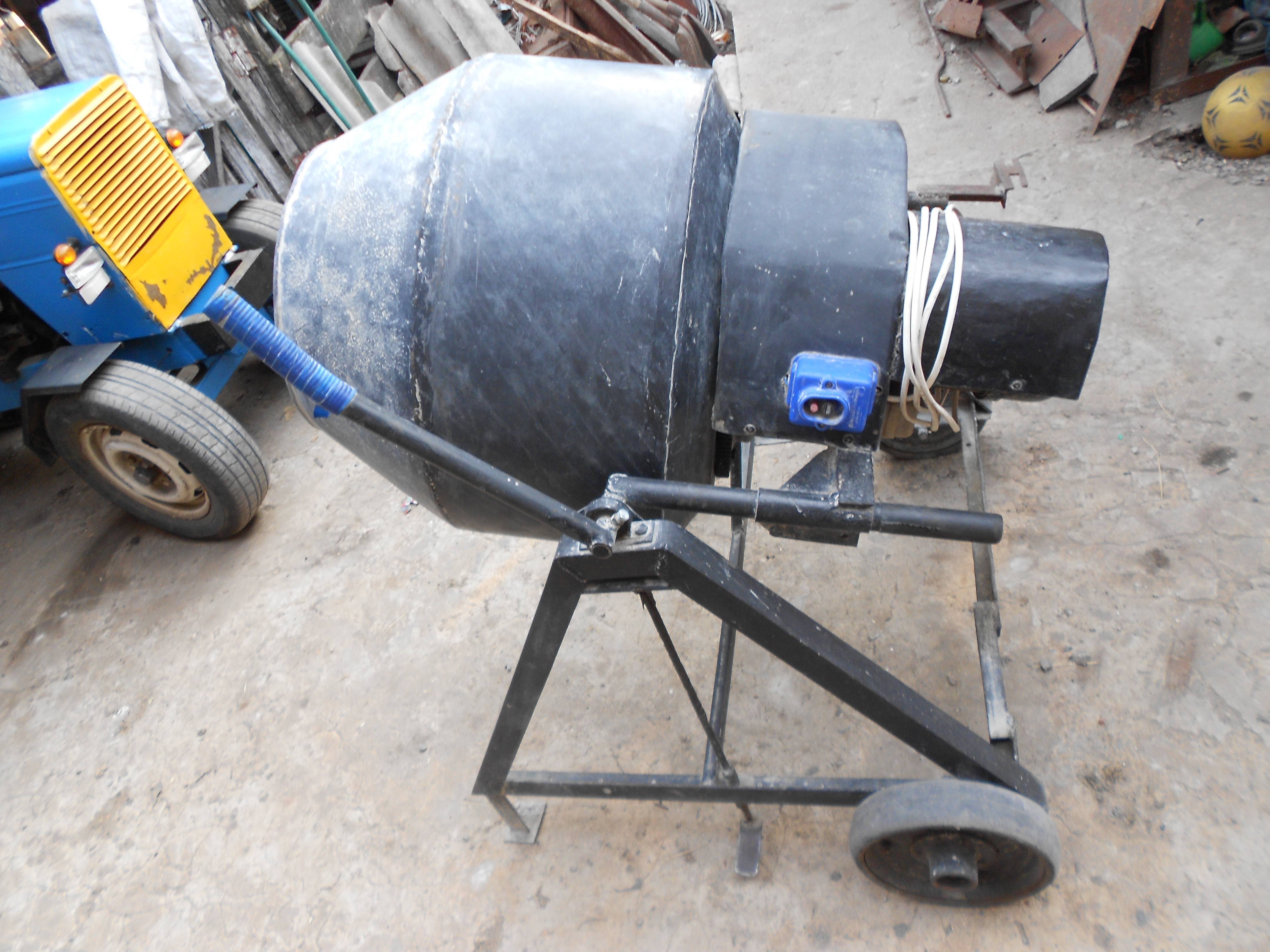

Самодельная бетономешалка – как сделать сложную работу проще

Для чего собирают самодельные мешалки

Многие дешевые заводские бетономешалки довольно ненадежны, чего не всегда скажешь о самоделках

Конечно, сейчас есть огромный выбор бетономешалок промышленного изготовления, но все равно самодельные агрегаты не теряют своей популярности. Почему?

Есть несколько причин:

  1. Покупная мешалка может не устраивать по своей функциональности. Конструируя самостоятельно, можно заложить в нее именно те возможности и характеристики, которые необходимы.
  2. Часто возникает проблема с ремонтом бетоносмесителей заводского изготовления — отсутствие запасных частей, удаленность сервисного центра. С самоделкой таких проблем не возникает.
  3. Может не  устаивать цена и качество покупных агрегатов. Надежные бетоносмесители известных производителей дороги как в эксплуатации, так и в обслуживании и ремонте. Дешевые механизмы неприспособленны к большим нагрузкам и быстро выходят из строя.
  4. Узлы и детали для самоделки можно взять от разборки ненужной техники, цена  их будет равна нулю. Поэтому, собранный своими руками бетоносмеситель может сэкономить деньги, которые могут пригодиться для других целей.
  5. Самостоятельно собрав механизм, можно потом легко его модернизировать под изменившиеся нужды. Для многих покупных смесителей изменение конструкции вызывает большие трудности.

Но самая главная причина, почему самодельный смеситель своими руками лучше промышленной, в другом — приятно работать с механизмом, в который вложен свой труд и который знаешь досконально.

Изготовление аппарата для смешивания компонентов бетона

Перед тем как самому сделать бетономешалку, нужно сделать чертеж конструкции и посмотреть видео о том, как выполнить работу с минимальными потерями времени и средств.

Емкость для бетона

Сначала определяются с ее размером, при этом учитывают, какое количество готового раствора нужно получать за один замес. Бадья должна загружаться на 40–45%, учитывая воду, остальное пространство служит для свободного движения компонентов раствора. Желательно подобрать бачок в форме грушевидного сужения сверху и снизу.

Для применения бачка от старой стиральной машины, его вынимают изнутри, затем усиливают края и делают из металла сужение кверху. Если ничего такого нет в хозяйстве, то бачок бетономешалки варят из толстого металла (3 мм), при этом днище рекомендуется выполнять из листа толщиной 5 мм (оно воспринимает основные усилия). Рекомендуется выполнить бачок в размерах:

  • высота 40 см;
  • диаметр 50 см.

При таких параметрах за один раз можно сделать три ведра готового бетона. Внутри приваривают лопасти, штыри или рассекатели другой формы, для них используют арматуру №16 ребристого или гладкого сечения. Чтобы закрепить бочку на валу используют ступицу от колес авто. Если такой нет, то делают самодельное крепление по чертежу.

Несущий каркас

В этой конструкции предполагается полная свобода выбора, но рама должна удерживать узлы и детали агрегата, не деформируясь и не перекидываясь от вибрации, не мешая свободной выемке бетона из бадьи. Для поворачивания бадьи служат шарниры на подрамнике. Чтобы для различных видов бочек установить требующийся угол наклона, используют специальное ушко для прохождения сектора, крепящееся к подрамнику. Ушко фиксируется в нужном положении штырем. Применяют две разновидности наклона для бадьи:

  • для выгрузки тяжелого бетона наклоняют на 50%;
  • легкие бетоны и различные растворы вынимают при наклоне 30%;
  • бочку промывают в горизонтальном положении, без наклона.

Установка электрического двигателя

Для изготовления бетономешалки не следует специально приобретать двигатель, у рачительного хозяина свои агрегаты всегда есть под рукой. Например, это может быть мотор от мопеда или скутера, стиральной машины. Для сборки редуктора используют колеса от велосипеда, цепные передачи. Чтобы скопировать, по возможности, конструкцию профессиональной бетономешалки, на дне устанавливают маховик, приваривают его, а он крутится от стартера авто, насаженного на рабочий вал. Особенности подбора двигателя заключаются:

  • в расчете мощности, которая выбирается в количестве 20 Ватт на один литр бетона;
  • двигатель должен обеспечивать число оборотов редуктора в диапазоне 30–55 за каждую минуту, меньшее количество оборотов растянет время приготовления смеси, а может прекратить совсем.

Процесс изготовления бетономешалки от А до Я

Определившись с тем, какой агрегат подойдет для выполнения поставленной задачи, можно приступать к его изготовлению. Весь процесс можно разделить на несколько этапов.

Изготовление емкости

В качестве резервуара для замешивания раствора можно использовать любую емкость, находящуюся в вашем распоряжении. Это может быть бочка, бидон или барабан от стиральной машины старого образца. Если ничего из перечисленного у вас не оказалось, можно изготовить емкость самостоятельно.

Для работ вам понадобиться листовая сталь, толщиной не менее 2,5 мм. Стандартная модель имеет конусообразные части с разным углом усечения по двум сторонам (низ и верх чаши). Для этого вам нужно подготовить две таких заготовки в виде усеченных конусов. И одну заготовку, выполненную из прямоугольного листа стали. Это будет основа емкости.

Все заготовки необходимо соединить в одну конструкцию посредством сварки.

Так как основная нагрузка приходится на чашу агрегата, она должна обладать повышенной прочностью, поэтому все сварочные швы должны быть двойными. При изучении различных инструкций по изготовлению чаши можно увидеть рекомендации специалистов, которые кроме двойных сварочных швов рекомендуют использовать и металлические заклепки для увеличения прочности соединения.

В готовим воде чаша будущей бетономешалки должна выглядеть как на рисунке:

Основание и корпус

Для изготовления корпуса можно использовать дерево или металл. Если бетономешалка нужна для выполнения краткосрочных задач с небольшими объемами, то древесина – идеальное решение. Для более серьезных работ лучше воспользоваться металлическими профилями и уголками.

Если это металл бывший в употреблении, внимательно осмотрите его на предмет порчи и ржавчины. Чем меньше повреждений, тем выше прочностные характеристики. Этот параметр очень важен, если учесть тот факт, что на корпус приходится вес не только самого оборудования и раствора, но и вибрационные нагрузки, а это на 20-50% больше планируемого веса.

Все детали прикрепляются к корпусу посредством сварки и болтов. При необходимости, основание можно оборудовать каркасом с колесами и ручкой для облегчения передвижения агрегата по строительной площадке во время работы или по ее окончанию.

Установка двигателя

Это самый сложный этап, так как от его выполнения зависит производительность бетономешалки. Перед установкой двигателя необходимо помнить, что объемы раствора и вес компонентов влияют на мощность оборудования. Чем выше запросы, тем выше требования к мощности.

Для выполнения небольших задач можно использовать моторчики от электродрели или подобных инструментов, а для работы с большими объемами лучше обзавестись мотором от стиральной машины или мотороллера, с числом передач 1:8. Вместо руля можно использовать моховик.

Еще один важный параметр двигателя – скорость вращения. Оптимальная скорость для бетономешалки 15-20 оборотов в минуту. Если возможности подобранного двигателя превышают заданный параметр, его нужно немного отрегулировать, установив дополнительные элементы: автоматические регуляторы или шестеренки с валами, ремни.

Сборка конструкции

Процедура сборки состоит из нескольких шагов, каждый из которых требует внимательного подхода.

На первом этапе необходимо еще раз просмотреть подготовленные заготовки: чашу, каркас и основание на предмет некачественных швов и убедиться, что все работы выполнены правильно.

После этого на каркас устанавливается двигатель и редуктор. Выполняется фиксация всех элементов вращающего механизма

Обратите внимание, что от качества крепежных работ зависит работоспособность бетоносмесительного агрегата и срок его службы

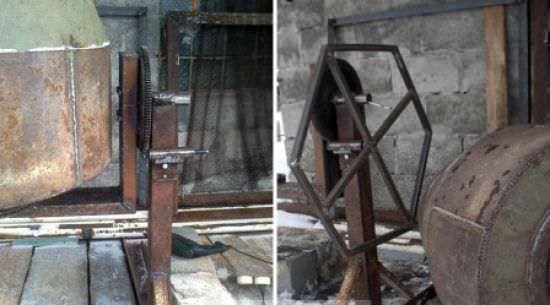

После установки вращательного механизма приступают к креплению емкости для раствора

Важно, чтобы угол наклона емкости соответствовал 35 градусам

Финальным этапом является проверка агрегата на работоспособность. Проверяются такие параметры как включение/выключение, скорость вращения и устойчивость оборудования под нагрузкой и в холостую.

Более наглядно, о сооружении бетономешалки и ее запуске можно посмотреть в представленном видео ролике: https://www.youtube.com/watch?v=JdGNcWmxt0I

Изготовление вертикальной конструкции

Покупка готового агрегата — удовольствие дорогое, поэтому стремление сэкономить, сделав бетономешалку собственными руками, вполне понятно. Но прежде чем приступить к работе, следует учесть некоторые моменты:

  1. Подобный шаг даст экономическую выгоду лишь в том случае, когда под рукой есть все необходимые исходные элементы конструкции и инструменты для их обработки. В противном случае, закупка нужных деталей обойдется дороже, чем приобретение готового изделия.
  2. Мастер должен иметь определенный опыт работы со сварочным аппаратом и болгаркой, разбираться в основах электротехники.
  3. Изготовление бетономешалки нерентабельно, если она понадобится всего один раз. Не подойдет она и для профессионального использования — в первом случае целесообразно взять устройство в аренду, во втором — приобрести агрегат заводского производства.

Если решение принято, то для начала предстоит запастись деталями:

  • бочкой нужного объема (например, в 200л);
  • валом с лопастями;
  • двигателем (на 4 кВт);
  • приводом;
  • редуктором;
  • элементами для сборки пульта управления.

Из инструментов понадобятся сварочный аппарат, болгарка и дрель.

Подготовка резервуара

Цилиндрическая форма бочки не совсем удобна для замеса, поскольку в месте стыковки боков и днища образуется «мертвая зона». Кроме того, при попытке выгрузить смесь значительная ее часть будет оставаться в резервуаре. Бочку рекомендуется немного модернизировать, придав ей форму чаши: для этого срезаются верх и низ, затем в нижней части делаются клиновидные вырезы, края которых свариваются. Диаметр дна уменьшается на нужную величину и приваривается заново.

Не следует забывать, что выгрузка смеси будет выполняться снизу, поэтому необходимо позаботиться о создании люка в днище. Проще всего придать ему вид отодвигающейся заслонки, чтобы она более плотно прилегала к днищу. Можно дополнить конструкцию резиновыми накладками.

Рама, привод и лопасти

Для изготовления рамы потребуются 4 уголка, которые привариваются к барабану. На этот элемент конструкции будет приходиться вес самого агрегата плюс вес содержимого. Считается, что при емкости в 60 литров раме предстоит выдерживать весовые нагрузки в 200 кг. Исходя из этого, следует взять уголки достаточной толщины. Соединение деталей рамы с барабаном желательно выполнять сваркой.

Самый простой вариант расположения двигателя (привода) — вверху, над емкостью. Иногда его приваривают к верхнему срезу емкости (предварительно усилив его), иногда к вертикальному элементу рамы достаточной высоты. Передачу крутящего момента с вала электродвигателя на вал бетономешалки обеспечит ременная или цепная передача.

Также следует правильно рассчитать размер лопастей: он должен быть таким, чтобы между их краями и стенками резервуара был минимальный зазор. Лопасти не должны тереться о внутреннюю поверхность бочки. Необходимо рассчитать их оптимальную толщину: если она слишком мала, лопасти быстро погнутся, а при чрезмерной толщине возрастет вес конструкции и потребуется двигатель большей мощности.

Принудительное смешивание бетона

Бетономешалка такого типа представляет собой емкость, через центральную часть которой проходит подвижный вал с расположенными на нем лопастями. После включения двигателя вал начинает с определенной скоростью вращаться и попутно перемешивает составляющие материалы раствора. Иногда вместо лопастей применяют рамочную конструкцию, характеризующуюся способностью усиленно разбивать комья раствора, делая из него однородную массу.

Недостатки и достоинства принудительного принципа

Преимуществом такого типа смешивающего устройства является возможность получения однородного бетона, при этом используется минимальное время производства. К недостаткам относится:

Конструкция довольно сложная, так как требуется обеспечение тщательной герметичности в местах соприкосновения рабочего вала со стенками бочки. При этом следует учитывать частоту замены подшипника, для чего будет нарушаться изоляция, так как узел устанавливается в этой части конструкции.
При установке вала с лопастями нужно рассчитывать расстояние от движущихся частей до стенок резервуара. Оно должно быть как можно меньше, чтобы не оставалось зон, где раствор не будет перемешиваться

Это свойство не так важно для растворов и легких бетонов, но тяжелые смеси могут застревать в таких «мертвых» зонах.
Для перешивания тяжелых бетонов нужно устанавливать качественные и прочные детали и узлы, так как добавление щебня требует дополнительной мощности агрегата, поэтому металл бочки, вала и лопастей следует выбирать с учетом коэффициента прочности.
Бетоны, в которые входит щебень и гравий крупной фракции, в бетономешалке с принудительным перемешиванием невозможно изготовить, так как большие камни будут застревать между валами и стенками и тормозить работу лопастей.
Для запуска и работы агрегата требуется большой расход электрической энергии, поправка идет на вид бетона или раствора с различными фракционными показателями составляющих его компонентов.
Бетономешалка такого типа в качестве принудительного устройства должна содержать в конструкции электрический или другой двигатель. Ручное поворачивание вала проблематично и приравнивается к приготовлению бетона вручную на листе металла.

Комплектующие и узлы растворомешалки принудительного действия

В состав устройства для смешивания бетона и раствора входят:

  • станина для подвижного крепления бочки, электрического двигателя и других комплектующих узлов;
  • барабан для перемешивания составляющих смеси, у него должны быть гладкие стенки;
  • вал с элементами для смешивания компонентов в виде лопастей или рамок;
  • двигатель;
  • редуктор понижения;
  • муфта для трансмиссии вращающего момента с устройства редуктора непосредственно на рабочий вал, может применяться в качестве защиты от заклинивания;
  • горловина или люк для высыпания бетонной смеси;
  • ручка для удобств открывания люка или переворота емкости.

Выемка бетона производится через отверстие в нижней части, при этом барабан полностью переворачивается в вертикальное положение.

Бетономешалка из старой стиральной машины

Старая стиральная машинка подойдет для бетономешалки

Нужно заметить, что стиральная машинка с вертикальной загрузкой будет более подходящим вариантом.

Но при отсутствии таковой, бетономешалку можно смастерить из любой имеющейся в вашем хозяйстве.

Самое важное в конструкциях такого типа, это емкость для активатора, которая сразу меняется. На этом месте устанавливается вал, размеры которого будут подходить. На этом месте устанавливается вал, размеры которого будут подходить

На этом месте устанавливается вал, размеры которого будут подходить.

Внутри каждой стиральной машинки находится резьба.

На нее и нужно устанавливать лопасти и скобы, при этом их размеры должны быть соизмеримы с размерами машинки.

На что стоит обратить особое внимание, так это на симметричность лопастей и скоб, так как от этого будет зависеть не только работа оборудования, но и срок его эксплуатации. Обязательное условие для скоб это наличие одного посадочного отверстия. А для соединения нужно использовать перпендикулярную технологию

А для соединения нужно использовать перпендикулярную технологию

Обязательное условие для скоб это наличие одного посадочного отверстия. А для соединения нужно использовать перпендикулярную технологию.

Каждая стиральная машинка оборудована сливным отверстием, форма которого разнится в зависимости от модели. Чтобы оно не мешало во время работы его следует заглушить или заменить.

Самодельная бетономешалка своими руками из стиральной машины не подходит для замешивания бетона в большом объеме. Но в остальном, ее функциональность будет вам полезна. А если учесть, что собрана она из ненужных вещей, то ее использование будет оправдано.

Простейшая ручная бетономешалка

На схеме изображена как раз простейшая гравитационная бетономешалка. И в ней без проблем можно замесить даже «сухой» раствор для половой стяжки. Выполнить ее своими руками нетрудно, можно даже упростить и удешевить конструкцию. Например, не дырявить еще крепкий молочный бидон, а использовать прохудившуюся выварку. Если кто-то владеет навыками простейшей сварки, у него получится заварить свищ и закрепить крышку особым образом: в ручку продеть отрезок трубы (или палку нужного диаметра) и туго притянуть его к ручкам бадьи веревкой или резиновым шнуром потолще.

И точеных цапф тогда не потребуются. Выварку можно просто приварить. Если работать придется с алюминием, надо будет приварить 2 прутка по 6-8 мм толщиной, а к ним уже прикрепить бадью на болты. В этом случае даже без муфт и подшипников получится обойтись — в стойках станины достаточно вырезать U-образные углубления, и ось в них будет просто лежать. В результате дешевенькая самодельная бетономешалка будет, конечно, работать рывками и со скрипом, но замес выполнит качественный — можно не сомневаться.

Что до недостатков, то помимо скрипа и дерганья, есть еще один: тяжесть вращения и, как следствие, невысокая скорость замеса. В среднем на приготовление порции раствора уходит от 5 до 15 минут (зависит от вязкости состава). Для механизма это, конечно, долго, но в сравнении с ручным «лопатным» замесом производительность возрастает сразу втрое. Поэтому для самостоятельной разовой стройки такая простейшая бетономешалка — самое то.

Основные типы бетономешалок

Существует сразу несколько классификаций описываемого в статье агрегата, в соответствии с которыми он разделяется по тому или иному параметру. Так, по принципу своего действия бетономешалки бывают пяти разновидностей.

  1. Гравитационные. Отличаются тем, что барабан для замешивания раствора вращается под воздействием силы гравитации. Оптимальный вариант для приготовления вязкого и жесткого бетона.
  2. Принудительные.  Более сложная в изготовлении бетономешалка своими руками, где емкость не двигается, а лопасти внутри нее перемешивают компоненты смеси. Такие агрегаты применяются в частном строительстве нечасто.
  3. Периодические. Характеризуются незначительной мощностью, а потому нуждаются в частых остановках. Зато для частного строительства это – вполне приемлемый вариант.
  4. Редукторные (более известные как венцовые).
  5. Постоянные. Такие бетономешалки, судя по названию, функционируют непрерывно, а потому применяются преимущественно при больших объемах работ.

Помимо того, по виду изготавливаемого бетона оборудование может быть двух типов

  • растворомешалки;
  • бетоносмесители.

Рассмотрим каждый из этих вариантов более детально.

Вариант №1. Растворомешалки

Несложное оборудование, рассчитанное на частное строительство. Рассчитано на перемешивание компонентов, размер фракций которых составляет на более 2 сантиметров. Также агрегаты могут быть промышленными (если объём не превышает 1200 литров) и для частного использования (свыше 30 литров).

Как правило, все ингредиенты перемешиваются в растворомешалках принудительным образом, для чего используется горизонтальный шнек, которые вращается в недвижимой емкости. Если объем агрегата составляет более 100 литров, то он в обязательном порядке оборудуется дозаторами. А если объем оборудования превышает 250 литров, то оно, как правило, будет включать в себя следующие элементы:

  • двигатель;
  • емкость для смешивания;
  • привод;
  • вращающийся вал, имеющий лопасти.

Вариант №2. Бетоносмесители

Они рассчитаны на применение с компонентами, чем размер фракций составляет не более 7 сантиметров. Все агрегаты подобного типа классифицируются так же, как было описано в одном из предыдущих разделов статьи.

Кроме того, по особенностям установки они могут быть:

  • мобильными (сюда входят как бетоносмесители с шасси, так и агрегаты без него);
  • стационарными (зачастую – промышленного назначения, отличающимися повышенной производительностью);
  • автомобильными.

Заметим также, что, в зависимости от типа привода и источника энергии, все бетономешалки делятся еще на несколько разновидностей.

  • С ручным приводом. Характеризуются тем, что способны преобразовывать мускульные усилия человека во вращение замешивающего органа. Передача в большинстве случаев цепная зубчатая или же ременная. Подобные бетономешалки не очень распространены, поскольку их объем незначителен, а труд они облегчают не очень сильно.
  • С мотоприводом. Бетономешалка (своими руками сделанная в том числе) подобного рода функционирует на дизельном/бензиновом двигателе.
  • С пневмо- и гидроприводом. Замешивающие органы в данном случае двигаются благодаря превращению энергии сжатого воздуха или жидкости, которые подаются под высоким давлением. Такое оборудование бывает исключительно промышленного назначения, поскольку нуждается в мощных дополнительных устройствах.
  • Электрические. Наиболее популярные на сегодняшний день разновидности бетономешалок, причем не только промышленного, но и бытового назначения. Ассортимент таких агрегатов достаточно обширен, а их объем варьируется от 30-ти до нескольких тысяч литров.

Бетономешалка самодельная – необходимые материалы, инструменты

Для самостоятельного изготовления бетоносмесителя следует заранее подготовить материалы. Понадобятся:

  • металлическая емкость, объем которой соответствует поставленным задачам;
  • комплект метизов (болты, гайки, шайбы);
  • подшипники;
  • стальная арматура для изготовления ручки;
  • металлический уголок для рамы (размер полки не менее 50 мм).

Если бетономешалка своими руками из подручных материалов будет оснащаться двигателем, необходимо дополнительно запастись:

  • электродвигателем, обеспечивающим вращение агрегата;
  • редуктором, понижающим крутящий момент;
  • клиновидным ремнем для передачи вращательного движения от двигателя к редуктору;
  • влагозащищенным выключателем;
  • комплектом проводов.

Принудительный механический способ считается одним из самых эффективных по качеству размешивания компонентов, поэтому часто используется и в промышленных установках

Самодельная бетономешалка своими руками изготавливается с помощью нехитрого набора инструментов, включающего:

  • сварочный аппарат;
  • электродрель;
  • ножовку по металлу или болгарку;
  • комплект гаечных ключей;
  • инструменты для разметки и контроля (линейка, угольник, уровень).

Существующие типы бетономешалок

Основные типы устройств для приготовления цементного раствора или бетона определяются способом перемешивания.

Он может быть:

  1. гравитационным, основанным на простом переворачивании составляющих компонентов смеси;
  2. механическим, который напоминает гравитационный, но для улучшения перемешивания в конструкцию добавлены дополнительные рассекающие элементы;
  3. вибрационным, при котором смесь готовится благодаря погруженному в нее вибратору;
  4. комбинированным, где используются одновременно два или три способа перемешивания.

Каждый вид бетономешалки имеет свои положительные и отрицательные качества, которые зависят от стоимости материалов, сложности изготовления и требуемого уровня качества приготовляемого в них раствора бетона.

Как из бетономешалки сделать дешевый просеиватель для песка и щебня

сhichicПользователь FORUMHOUSE

Места у меня на участке мало, поэтому, при завозе песка и щебня их свалили в одну кучу. За несколько лет они перемешались. Просеивать этот объём вручную не хотелось. Поэтому я сделал из бетономешалки просеиватель.

Расскажем, как изготовить это нужное в хозяйстве приспособление:

  1. Берёте две полоски оцинкованного металла шириной 100 и 200 мм.
  1. Полосу шириной 100 мм сгибаете и стягиваете болтами вокруг горловины бетономешалки.
  1. Полосу шириной 200 мм сгибаете в кольцо, а концы фиксируете заклёпками.
  1. Сетку с ячеей 6 мм обрезаете по диаметру кольца с нахлёстом. Концы загибаете и закрепляете заклёпками к кольцу через металлическую ленту.

Получилось большое сито. Для удобства работы к ситу привинчиваете ручки. Сито вставляете в бетономешалку сеткой вниз.

Включаете бетономешалку и просеиваете сыпучие материалы. Затем останавливаете бетоносмеситель и только потом вынимаете сито!

В «груше» остаётся просеянный песок и каменная пыль.

Готовая продукция.

сhichicПользователь FORUMHOUSE

Самоделка мне понравилась. Планирую прикупить сетку с ячеей 4 мм и 8 мм и сделать еще два сита для разных работ.

Пользователь рекомендует:

Не просеивайте сыпучку до полной загрузки бетономешалки. Достаточно просеять 8 совковых лопат и сразу высыпать содержимое бетономешалки в мешок. Если заполнить песком всю «грушу» он спрессуется на дне в плотную массу. Её неудобно фасовать в мешки.

Если во время работы нужно остановить бетономешалку заполненную бетоном и потом вновь включить её, то поверните «грушу» так, чтобы её зев был направлен вверх. Только потом запустите бетономешалку и поверните «грушу» под нужным углом, для нормального перемешивания смеси. Так вы уменьшите нагрузку на двигатель и привод, и они прослужат дольше.

Ещё одна конструкция просеивателя для сыпучих строительных материалов от Витэк.

Бетономешалка своими руками – плюсы и минусы

Независимо от того, будет ли изготавливаться большая бетономешалка или малогабаритный смеситель, до начала изготовления ознакомьтесь с достоинствами и недостатками самодельных устройств.

Преимущества самостоятельно изготовленных растворосмесителей:

  • экономия денежных средств по сравнению с приобретением готового агрегата;
  • повышенное качество подготавливаемой цементно-бетонной смеси;
  • сокращенная продолжительность смешивания ингредиентов бетонного раствора;
  • удобство разгрузки подготовленной смеси путем наклона бочки смесителя;
  • возможность изготовления смесительного устройства с ручным приводом;
  • широкий выбор материалов и емкостей для самостоятельного изготовления.

Чертеж. Самосвальная бетономешалка

Проблемные моменты, связанные с самостоятельным изготовлением растворомешалок:

  • сложность изготовления в бытовых условиях без профессиональной подготовки;
  • необходимость подгонки узлов и элементов для обеспечения безотказной работы;
  • разбрызгивания цементного раствора при повышенной частоте перемешивания.

Бетономешалка своими руками – плюсы и минусы

Анализируя достоинства и недостатки, многие застройщики отдают предпочтение самостоятельному изготовлению бетоносмесителей. При этом необходимо учесть, что если будет изготавливаться бетономешалка из бочки своими руками, чертежи необходимо использовать только проверенные на практике.

Бетономешалка своими руками: чертежи и конструктивные особенности при постройке + 71 фото

Если у вас собственный дом или дача, значит вы часто сталкиваетесь с необходимостью проведения строительных работ тех или иных масштабов.

Никакое строительство не сможет обойтись без бетона – будь то беседка, ограда, терраса или дорожка.

Если вы запланировали несколько крупных построек, то можно оформить заказ на готовый заводской бетон – его доставят прямо на ваш участок. Бригада строителей обычно так и делает.

Но этот вариант имеет следующие минусы:

  • высокая цена бетонной смеси;
  • вам придется приобрести бетон объема бетономешалки, т.е. несколько кубов. Не каждая стройка требует такого количества бетона;
  • плотная жилая застройка может не позволить проехать тяжелой технике.

Есть еще вариант – брать бетономешалку на прокат, но при частом использовании это выйдет дороже, чем приобрести ее в собственность.

Вследствие всего вышеперечисленного иметь собственную бетономешалку – лучший выход. Изготовить такой необходимый агрегат собственноручно вполне осуществимо.

Бетономешалка, сделанная своими руками имеет следующие плюсы:

  • Она будет иметь нужную вам форму;
  • Такой агрегат имеет низкую себестоимость, так как может быть сделан из материала, находящегося под руками;
  • Самодельную бетономешалку легко обслуживать и ремонтировать;
  • Ей можно гордиться перед соседями и знакомыми.

Перед изготовлением бетономешалки лучше на собственном опыте опробовать покупной вариант — предложите свою помощь соседям, имеющим промышленный экземпляр, или разово воспользуйтесь прокатом. Это поможет понять принцип ее действия и выбрать подходящие параметры.

Большой размер не означает лучший вариант. Такие агрегаты очень энергозатратны. Как маленькая емкость, так и крупная лимитирует количество бетона, получаемого за 1 цикл. Вследствие этого к выбору параметров бака следует подходить очень ответственно.

Чтобы сделать бетономешалку своими руками, вам потребуется крепкая ёмкость в форме цилиндра, прочная рамная конструкция, механизм переворачивания, чтобы выгружать готовый бетон, и редукторный двигатель.

Вам потребуется:

  • металлическая бочка, емкостью 100 – 200 л;
  • стальной уголок или профиль для станины;
  • два б/у подшипника;
  • отрезок металлической трубы для оси и ручки.

Из инструментов понадобится болгарка и сварочный аппарат.

  • Прорезаем в бочке отверстие в виде прямоугольника, образуя щель по стыку. Привариваем на внутренней поверхности порожек из уголка и прокладываем его резиной с целью герметизации.
  • Крышка будет распахиваться наружу, поэтому необходимо установить прочные петли и надежный запор. Имеющуюся заливную дырку можно не заваривать, штатная крышка достаточно надежная.
  • Внутри привариваем несколько лопастей из листовой стали толщиной 2-3 мм для перемешивания.
  • В центре боковых частей привариваем подшипники, прикручиваем ступицы или просовываем стальную ось.
  • Закрепляем бочку на станине, привариваем с одного конца ручку, наподобие колодезной. Бетономешалка готова!

Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.

У подобного агрегата есть как плюсы, так и минусы.

Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.

Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.

Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.

Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
