Особенности строительства цокольного этажа из блоков фбс

Какие бывают (размеры)

Исходя из названия, основное предназначение ФБС, это изготовление основания и стен дома. Регламентирует размеры фбс блоков ГОСТ 13579-78. Согласно этому нормативному документу, размеры фундаментных блоков могут быть:

  • высота h– 0.3, 0.6 мм;
  • ширина B – 0.3, 0.4, 0.5 и 0.6 м;
  • длина L – 0.6, 0.8, 0.9, 1.2 и 2.4 метра.

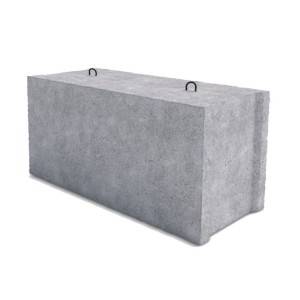

Блок фбс, фото

МаркаРазмеры, ммМасса, тКласс бетонаРасход материалов
LBHБетон, м3Сталь, кг
ФБС24.3.623803005800.97В7,50.4061.46
ФБС24.4.623804004801.3В7,50.5431.46
ФБС24.5.623805005801.63В7,50.6792.36
ФБС24.6.623806005801.96В7,50.8152.36
ФБС12.2.611802005800.32В7,50.1330.76
ФБС12.3.611803005800.485В7,50.2030.76
ФБС12.4.611804005800.64В7,50.2651.46
ФБС12.5.611805005800.79В7,50.3311.46
ФБС12.6.611806005800.96В7,50.3981.46
ФБС12.2.311802002800.16В7,50.0660.38
ФБС12.3.311803002800.24В7,50.10.38
ФБС12.4.311804002800.31В7,50.1270.74
ФБС12.5.311805002800.38В7,50.1590.74
ФБС12.6.311806002800.46В7,50.1910.74
ФБС9.2.68802005800.2350.36
ФБС9.3.68803005800.35В7,50.1460.76
ФБС9.4.68804005800.47В7,50.1950.76
ФБС9.5.68805005800.59В7,50.2440.76
ФБС9.6.68806005800.7В7,50.2931.46

Особенности выполнения работ при монтаже фундамента

Чтобы будущее здание стояло ровно, долго и имело достойный вид, необходимо соблюдать все технологические требования по выполнению работ. Первым вопросом, который должен задать себе любой строитель, взявшийся за устройство фундамента из блоков, будет касаться вида грунта, на котором будет находиться строение.

Конструкции такого типа возводятся преимущественно на грунтах с высоким содержанием песка, низким уровнем залегания подземных вод и в регионах с благоприятными погодными условиями.

Вторым важным моментом будет правильное нанесение разметки на местности, а также рациональное распределение ресурсов использования пространства. При небрежном отношении прораба к своим должностным обязанностям падает скорость выполнения работы и ее качество.

Во время монтажа опалубки необходимо определить, сколько для этого понадобится леса.

Скрепить все доски нужно таким образом, чтобы они не отклонялись в сторону, не деформировались и не искривляли в будущем черновое основания фундамента. После заливки жидкого бетона следует выдержать все необходимые сроки согласно строительным нормам, иначе качество основания может быть низким, что в будущем приведет к нестабильности конструкции.

Сборный фундамент из блоков ФБС может устанавливаться с сочетанием кирпича или камня. Такая практика применяется при монтаже блоков больших размеров, что способствует более точному выставлению ФБС-элементов по уровню и препятствует образованию различных трещин и разрывов.

Укладка бетонных блоков производится на цементный раствор, швы заполняются промежуточными материалами вперемешку с раствором на цементной основе. Зазоры в виде заполненных швов позволяют дышать всей конструкции, сохраняя свою первоначальную устойчивость.

После установки фундаментных блоков производится обязательное армирование верхнего слоя конструкции. Эта обвязка может выполняться, как при помощи монолитного метода, так и с применением кирпича.

Отмостка устанавливается на уровне армирующего пояса и предназначается для защиты фундамента от попадания влаги, которая может негативно повлиять на устойчивость всей конструкции. На армирующий пояс укладывается слой гидроизоляции, который при желании можно запустить даже под отмостку.

И всё-таки, несмотря на сложность и трудоемкость строительно-монтажных работ, одним из наиболее устойчивых оснований является фундамент из блоков ФБС. Как укладывать блоки, можно рассмотреть схематически.

Фундамент столбчатого типа выполняется в такой же последовательности, отличительной частью при этом будет являться всего лишь внешний вид конструкции.

Если заказчик все же решился монтировать фундамент из блоков ФБС, пошаговая инструкция всего строительного процесса будет выглядеть следующим образом:

  • исследование грунта;
  • нанесение разметки;
  • выкапывание траншеи или котлована;
  • трамбовка земельного основания;
  • засыпка песка или щебня и еще одна трамбовка;
  • монтаж ленточного железобетонного основания или фундаментных плит;
  • установка армирующего пояса;
  • монтаж фундаментных блоков;
  • установка слоя обвязки;
  • укладка гидроизоляции и монтаж отмостки;
  • возведение стены цоколя.

Что касается самостоятельного выполнения работ, то монтировать фундамент из блоков ФБС своими руками не рекомендуется в большинстве случаев, так как это довольно трудоемкий и технологически сложный процесс.

Во-первых, необходимо выполнить все расчеты, которые будут заключаться в выборе того или иного вида материалов. При этом нужно учитывать не только особенности грунтов, погодные условия, но и вычислить и сопоставить соотношения нагрузки надземной части строения с крайне допустимым сопротивлением конкретно используемых фундаментных плит и блоков.

Во-вторых, во время выполнения строительно-монтажных работ понадобится тяжелая строительная техника вместе с бригадой квалифицированных рабочих, которые быстро, ровно и качественно установят тяжелые железобетонные блоки ФБС.

Самостоятельно соорудить подобный фундамент возможно лишь в случае строительство легких надземных конструкций, которые не требуют блоков больших весов и размеров. В этом случае целесообразнее всего строить фундамент столбчатого типа с применением блоков ФБС.

Несмотря на то, какой вид основания будет установлен под тем или иным строением, выполнение всех технологических норм и инструкций гарантирует качество и долговечность фундамента, а вместе с ним надежность и безопасность всего здания.Не нашли ответов в статье? Больше информации по теме:

Недостатки сборного фундамента

  1. Для монтажа ФБС потребуется крупногабаритная техника, что не всегда позволяют размеры участка.
  2. Фундаментные блоки, изготовленные с применением керамзитобетона имеют высокий коэффициент влагопоглощения, что делает невозможным укладку такого типа фундаментов в местах с высоким уровнем грунтовых вод. А так же требуют излишних затрат на гидроизоляцию.
  3. Ленточный сборный фундамент, так же как и столбчатый, в среднем выходят на 30% дороже монолита.

Из-за повышенного влагопоглощения керамзитобетонных блоков, в среде строителей не утихают споры о возможности использования этого материала для закладки фундамента.

Видео-советы мастеров-строителей

Назначение и применение

Фундаментные модули ФЛ предназначены для установки в качестве опоры для блоков ФБС. Имея большую площадь основания, плиты равномерно распределяют нагрузку на грунт. Фундаментные элементы являются частью сборных быстровозводимых конструкций ленточных оснований. Их назначением является распределение нагрузки, создаваемой массой здания на грунт или плиты основания.

Конструкция сборно-модульных фундаментов заслужила высокую популярность благодаря универсальности ее применения. Ее использование является рациональным и экономически эффективным на всех типах грунтов, включая такие поверхности как неустойчивые, глинистые, глубоко промерзающие и пучинистые почвы. При этом глубина заложения фундамента определяется проектными величинами на основании геодезических испытаний. По требованиям СНиП основания закладывают на глубину больше, величины глубины промерзания грунта.

Процесс монтажа блоков

Укладка ФБС должна начинаться с угла, т. е. в тех местах, где предполагается наличие пересечения стен строения. Первые блоки обязательно укладывают на цементный раствор. Слишком большую толщину раствора делать не стоит, поэтому вполне хватит 1-1.5 см, потому что в дальнейшем придется устраивать и вертикальные швы между блоками. По большому счету, здесь такая же технология, как и при традиционной кладке кирпичей.

Специалисты отмечают, что обязательно нужно соблюдать перевязку в углах дома. Кроме того, необходимо изолировать гидроизоляционными материалами каждый горизонтальный шов. Если цокольный этаж будет высотой в 10 блоков, то потребуется 10 гидроизоляционных швов. Этот момент следует предусмотреть перед началом строительства.

Фундаментные блоки стеновые (ФБС) | KSG

Типы фундаментных бетонных блоков:

  1. Фундаментные стеновые блоки (ФБС).
  2. Фундаментные пустотные блоки (ФБП).
  3. Дырчатые унифицированные блоки (УДБ). Данные блоки являются основными элементами прямоугольного сечения, внутри которых обустраиваются проемы прямоугольной формы с шагом в 600 миллиметров (высота блоков). УДВ высокого качества производятся на заводе с открытыми и закрытыми концами, с арматурными выпусками и другими аксессуарами в соответствии со спецификацией.

    Фундаментные стеновые блоки.

    Традиционным отечественным строительным материалом являются фундаментные стеновые блоки или ФБС. Эти блоки успешно зарекомендовали себя в частном малоэтажном и массовом высотном строительстве домов. При наличии грамотного проекта и плана работ, материал может применяться для обустройства фундаментов из блоков, а также для возведения стен для цокольных этажей и подземных частей (подвалов) домов, пристроек, сооружений, гаражей. Иногда к ФБС также причисляются монолитные фундаментные пустотные блоки и дырчатые унифицированные блоки специальной серии.

    Особенности производства ФБС.

    Фундаментные блоки стеновые, купить которые можно во многих строительных магазинах по нормальной цене, производятся на предприятиях ЖБИ, руководствуясь технологией изготовления конструкций из тяжелого и сверхтяжелого бетона, а также монтажной арматуры. Использование высококачественных материалов, ориентация на продуманность технологической цепочки, а также применение специальных станков, виброформ, металлоформ и т.д., приводят к появлению на рынке большого количества профессиональных строительных материалов с низкой себестоимостью, которые можно брать в расчет при реализации проектных чертежей, касающихся возведения надежных зданий и сооружений с опалубкой и без нее.

    Размеры ФБС блоков В соответствии с ГОСТ 13579 78 и соответствующими нормативами СНиП, стандартом для размеров или габаритов фундаментных стеновых блоков являются следующие параметры:

  • Длина – 60, 80, 90, 120 и 240 сантиметров.
  • Ширина – 30, 40, 50 и 60 сантиметров.
  • Высота – 30 и 60 сантиметров.

    Маркировка блоков ФБС.

    ФБС блоки имеют собственную маркировку, состоящую из цифр и букв. К примеру, если речь идет о блоке с маркировкой ФБС 24-6-6 т, то ее расшифровка означает фундаментный стеновой блок длиной 240 сантиметра и высотой/шириной по 60 сантиметров. Что касается буквы «т», то она указывает на то, что производство блока предусматривает использование бетона тяжелой марки.

    Использование блоков ФБС.

    Фундаментные стеновые блоки ФБС активно используются при возведении объектов со специальными техническими требованиями, с особыми техническими характеристиками. Вследствие этого, блоки для подвалов и подпорных стенок производятся из тяжелого бетона, силикатного бетона и керамзитобетона. Главным требованием, предъявляемым к использующемуся бетону, является плотность не меньше 1800 кг/м³. В отдельных случаях блоки стеновые ФБС должны подвергаться армированию с помощью специальных армированных элементов (армопояс). Такие блоки характеризуются наличием специальных транспортировочных петель для удобства перевозки. На торцах стеновых блоков присутствуют технологические пазы, куда при возведении фундамента будет закладываться раствор. Это придаст дополнительные прочностные характеристики зданию или сооружению.

    Как производится укладка стеновых блоков ФБС?

    Монтаж блоков ФБС 6 должен сопровождаться использованием технологии несовпадения (перевязки) вертикальных швов. Между швами при кладке должно быть предусмотрено расстояние не меньше 40 процентов от высоты бетонного блока. Если речь идет о прерывистом фундаменте на песчаной подушке, то межблочный вертикальный шов должен находится в пределах плит фундамента. Чтобы снизить количество типоразмеров фундаментных бетонных блоков по длине, в теле фундамента ленточного типа должны оставляться специальные проемы, длина которых не будет превышать 60 сантиметров. Впоследствии эти проемы, которые могут использоваться и для обустройства вводов коммуникаций и их установки, будут заполнены кирпичом или бетоном, без необходимости какого-либо демонтажа. Что касается выбора нужной формы ФБС и типа фундамента, который будет из них обустраиваться, то его изготовление производится на основании гидрогеологических и инженерно-геологических условий, характерных для строительной площадки. Кроме того, в расчет берутся конструктивные особенности и предназначение здания, а также величина нагрузки, которая передается на фундамент и ФБС.

Оптимальная ширина фундамента под цоколь

Немного посчитаем, какой может быть оптимальная ширина фундамента под цоколь. Для этого стоит сразу оговориться, по какой технологии вы будете возводить стены вашего дома.

Для каркасного дома, у которого будет эксплуатируемый теплый цокольный этаж, оптимальная ширина фундамента под цоколь составит:

  • Для свайного фундамента ширина ростверка на сваях – от 30 до 45 см. При этом есть возможность делать толщину утепленных каркасных стен от 15 до 30 см, толщина утеплителя в стенах – соответствующая.
    Остаток уходит на внутреннюю отделку, которая не может висеть в воздухе. Внешняя отделка, фасад и вентзазор вполне могут «повисеть в воздухе».
  • Для плиты ширина фундамента под цоколь будет равна ширине кладки стен цоколя или ширине блоков ФБС, из которых цоколь будет сложен.
    Если вы используете простую плиту или делаете УШП, то их ребра жесткости как раз будут равны ширине стен цокольного этажа.
  • При использовании МЗФЛ и пола цокольного этажа типа «утепленная стяжка по грунту», оптимальная ширина фундамента будет равна ширине стены цоколя. Такого запаса, как при использовании ростверка на свайном фундаменте, в этом случае не требуется.

Для дома из блоков нужно выбирать ширину фундамента под цоколь из расчета «ширина блочной стены плюс декор плюс 5 см».

Ширина фундамента под цокольный этаж выбирается исходя из материала стен цоколя и дома.

То есть, если вы кладете дом из газосиликата или газоблока в 1 блок (40 см), делаете внешнюю обкладку кирпичом в полкирпича (12 см), то ширина фундамента под цоколь составит 57 см.

Что касается кирпичного дома или дома на бетонном каркасе, то первые в чистом исполнении из кирпича сейчас почти никто уже не строит, а для второго ширина фундамента будет равна габаритам вертикальных свай ж/б каркаса.

Строительство цокольный этажа

Цокольный жилой этаж из керамзитобетонных блоков начнется с сооружения фундамента и инженерно-геологических изысканий. Фундамент для цокольного этажа необходимо заглублять в землю не менее чем на 2.5 метра. Именно из-за этой особенности, еще до начала строительства необходимо изучить характеристики опорного грунта.

Особенное внимание из перечня качеств грунта необходимо уделить глубине залегания подземных вод и влажности почвы. Именно от глубины залегания грунтовых вод зависит возможность строительства

При малом значении глубины, цокольный этаж строить уже нельзя.

После определения геологических характеристик грунта, просчитав параметры основания и заказав керамзитобетонные блоки, можно начинать строительство фундамента для жилого цоколя.

Укладка перекрытия

Как только высохнет штукатурка, можно начинать строительство потолка хранилища. Построить перекрытие не так сложно, как, например, в полностью заглублённом погребе. Перекрытие делается на традиционных лагах, поэтому технология здесь такая же, как и при строительстве жилого дома.

Принимая во внимание, что стены расположились на 50% выше уровня грунта, с монтажом потолка проблем не возникнет. Потолочные лаги крепятся на шурупы и анкеры

Это надежный способ крепления. Анкеры легко входят в блоки, но держаться в них металлические элементы будут крепко. Для пущей надежности можно их дополнительно закрепить с помощью металлических уголков. Далее, поверх потолочных лаг необходимо произвести монтаж поперечных лаг, которые фиксируются саморезами.

Арматурный каркас для перекрытия. Можно также использовать деревянные или металлические балки.

Всю конструкцию необходимо покрыть толем, слоем гидроизоляции и снова толем. Материалы можно зафиксировать на лагах при помощи гвоздей. Затем на крышу можно уложить любой подходящий для этого материал. Как правило, выбирается или черепица (любого вида) или шифер. Рекомендуется выбрать ту же кровлю, которая используется для основного здания (дома). С помощью такого подхода крыша погреба будет гармонично смотреться на фоне дома.

У полузаглубленных погребов крыша обычно плоская односкатная, поэтому об устройстве конька можно не думать. Одновременно с этим, надо убедиться, чтобы кровля по всему периметру немного превышала размеры помещения погреба. Это позволит защитить хранилище от снега и дождя.

Монтаж фундамента из ФБС блоков

Технология возведения фундамента из ФБС следующая:

  1. Выкапывается траншея, глубиной равной глубине промерзания или высоте подвального помещения с учетом высоты пола. Ширина же, должна быть больше размера будущего основания на пол метра и больше. Делается это для того, чтобы комфортно монтировать блоки.
  2. Зачищают дно котлована. Делая его горизонтальным и ровным.
  3. Устанавливают песчаную или монолитную «подушку», в зависимости от типа грунта и его несущей способности
  4. Укладывают фундаментальные плиты. Главная роль, которых – увеличить площадь основания. Возможен вариант малоэтажного строительства, когда можно обойтись без таких плит. Все зависит от грунтовых условий и определяется расчетом.
  5. Согласно расчетом и чертежам укладывают блоки ФБС. Укладывают их на цементный раствор и заполняют вертикальные швы. Швы делаются размером в 15-25 мм. Сама же кладка ничем не отличается от кладки обычным кирпичом. Разве что весом изделий.

ВАЖНО! Для того, что бы придать основанию дополнительную прочность – между рядами блоков кладут прутки арматуры, которые в будущем залитые бетоном свяжут их

Как правильно подобрать размеры ФБС блоков для строительства

Именно от расчетной нагрузки объекта на фундамент и зависит, какого размера блоки необходимо подбирать

От размеров продукции зависит прочность конструкции, технологический процесс монтажа элементов, время выполнения «нулевого цикла» и стоимость изделий. Размеры строительных блоков определяются на основании типа грунта, его несущей способности. Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента.

Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов.

Блоки фундаментные ФБС имеют свою маркировку, которая представляет собой определенный набор букв и цифр

По ГОСТу блок ФБС представлен в 15 типоразмерах, где важной габаритной характеристикой является ширина изделий, которая составляет 300-600 мм. По длине ФБС сортамент разбит на три типоразмера со значениями 880, 1180 и 2380 мм. Высота изделий составляет 580 мм

Лишь блок длиной 1180 мм располагает высотой изделия 280 мм. Самый маленький элемент имеет размеры 880х300х580, а самый большой фундаментный блок ФБС 24.6.6 – 2380х600х580 мм

Высота изделий составляет 580 мм. Лишь блок длиной 1180 мм располагает высотой изделия 280 мм. Самый маленький элемент имеет размеры 880х300х580, а самый большой фундаментный блок ФБС 24.6.6 – 2380х600х580 мм.

ОбозначениеШирина, ммВысота, ммДлина, ммВес элемента, кг
ФБС.24.6.660058023801960
ФБС.24.5.650058023801630
ФБС.24.4.640058023801300
ФБС.24.3.63005802380970
ФБС.12.6.66005801180960
ФБС.12.5.65005801180790
ФБС.12.4.64005801180640
ФБС.12.3.63005801180460
ФБС.12.6.36002801180460
ФБС.12.5.35002801180390
ФБС.12.4.34002801180310
ФБС.9.6.6600580880700
ФБС.9.5.6500580880590
ФБС.9.4.6400580880470
ФБС.9.3.6300580880350

Размеры блоков ФБС согласно сортаменту

При возведении фундаментов могут применяться разные размеры блоков фундаментных, и цена за штуку изделия будет зависеть от его габаритов. Для точного определения размеров блоков и их количества следует выполнить развертку основания. На специальном чертеже условно раскладываются все изделия по длине и высоте подвальной стены здания. Здесь следует учитывать перевязку между блоками, которая составляет не менее 25 см.

Ширина изделия подбирается исходя из толщины стен здания. В данном случае допускаются незначительные свесы надземных сооружений. Если стены будут возводиться из кирпича, то величина выступа должна быть не более 40 мм с каждой стороны. Здесь можно использовать ФБС шириной 600 мм для стен 640 мм и величиной 500 – для конструкций 510 мм.

Длину фундаментного блока необходимо определять по развертке, где располагают элементы разных размеров таким образом, чтобы они ложились ровно, не образовывая существенных выступов.

Фундамент из ФБС имеет гораздо более высокую скорость постройки со значительным снижением трудозатрат

Вес ФБС блоков является немаловажным значением, зная которое, можно определиться со спецтехникой, необходимой для укладки изделий, а также с транспортом, который будет задействован при доставке блоков к месту строительства.

прочность постройки, которая возводится на таком фундаменте;

  • технологию сборки конструкции;
  • время выполнения работ;
  • стоимость блоков.

Выбор размеров отдельных элементов осуществляется в зависимости от нескольких показателей:

  • прочностные характеристики, степень устойчивости и тип грунта;
  • толщина стен строения;
  • общая площадь основания;
  • масса постройки;
  • выбранный тип кладки;
  • конструкционная прочность основания.

При устройстве стен важно знать стандартные характеристики. Лучше, если на одну стену уйдет около 4-5 элементов. К примеру, для конструкции длиной 10 м лучше использовать 4 конструкции по 24 дм чем 8 по 12 дм

К примеру, для конструкции длиной 10 м лучше использовать 4 конструкции по 24 дм чем 8 по 12 дм.

При выборе габаритов используемых блоков следует учитывать тип почвы, на котором устраивается здание. Чем больше неустойчивость почвы, тем крупнее должны быть ФБС. Для суглинка и глинистых почв обычно выбирают изделия длиной 24 дм. Для песчаных почв используют изделия меньших габаритов.

Чтобы создать качественное основание, потребуется подсыпать песок. Этот слой станет выполнять роль выравнивающей подложки. Она обычно имеет толщину 15 см. Для домов, которые возводятся на проблемных почвах, чтобы увеличить площадь опоры, под блоки устанавливают подушки из армированного бетона.

Что такое цоколь

Цоколь — подножие здания высотой от 0.2 до 2 метров, лежащее на фундаменте. Главное назначение этого конструктивного элемента — защитное, а именно, создание эффективного барьера для влаги и холода, идущих от грунта. Кроме этого цоколь выполняет архитектурную функцию: сооружение, для некоторых архитектурных стилей, даже с небольшим подножием в 0.5 метра смотрится значительно лучше, чем без него. Строение без цоколя выглядит приземистым, незаконченным. Это не относится к современному минимализму, где, наоборот, цокольную часть дома занижают или делают невидимой.

Кроме защиты дома от сырости и холода конструктивный элемент решает следующие задачи:

Создает нужный уровень первого этажа, что особенно важно при низком или сильно заглубленном основании.
Формирует ровную горизонтальную поверхность, что облегчает последующую кладку газобетонных блоков.
Равномерно распределяет нагрузку от строения на фундамент, продлевая срок службы основания, несущих стен.
При достаточной высоте позволяет создать цокольный этаж — дополнительную площадь в доме, где можно разместить подсобные помещения.

Мнение эксперта Виталий Кудряшов

строитель, начинающий автор

Как видите, ответ на вопрос, нужен ли цоколь из кирпича под газобетон, однозначен: Его использование определяется гидро-геологическими особенностями участка, а также выбранным архитектурным стилем жилого дома.
