Технология применения гипсовой штукатурки

Технология оштукатуривания

Штукатурить стены можно по двум технологиям: без маяков и с маяками.

Оштукатуривание без маяков

Работа без маяков выполняется в следующей последовательности:

узким шпателем на широкий накладывается подготовленный раствор;

• гипсовая штукатурка накидывается толстым слоем на основание;
• раствор выравнивается h-образным правилом (можно заменить на широкий шпатель или терку) снизу вверх на стенах, на себя на потолке;

Раствор выравнивается.

• излишки раствора возвращаются в емкость для размешивания;
• неровности удаляются трапециевидным правилом. Располагать его нужно под прямым углом к плоскости основания. Движения во всех направлениях.

Штукатурка по маякам

Штукатурка стен гипсовой штукатуркой по маякам проводится в несколько этапов:

• нанесение базового слоя;
• выравнивание, которое в свою очередь подразделяется:

1. на подрезку;
2. «замочаливание»;
3. глянцевание.

Нанесение базового слоя. Основной штукатурный слой наносится снизу вверх, слева направо между маяками. После завершения работ между первой парой профилей, приступают ко второму участку: между вторым и третьим маяком. И так по порядку до конца стены.

Схема нанесения гипсовой штукатурки.

Работы выполняются в следующей очередности:

1. на широкий шпатель или тёрку набирается раствор;
2. с тёрки гипсовая смесь переносится на стену, между профилей. Можно маховым движением или с помощью узкого шпателя — соскабливается с терки на оштукатуриваемую поверхность;
3. участок с нанесенной штукатуркой разравнивается правилом, прижатым к маякам движением вверх. Если после правила остались углубления, в них забрасывается раствор и выравнивание повторяется, но уже зигзагообразными движениями. Так смесь лучше заполняет пустоты;
4. излишки раствора сбрасываются в емкость с замесом.

Выравнивание. Гипсовая штукатурка требует дополнительного выравнивания, которое проводится в три этапа.

Подрезка. Подрезка проводится через 40-50 мин. после высыхания штукатурки — это когда на руке не остается раствора, а поверхность от руки при нажатии деформируется. Для этого по всей стене еще раз проходят правилом, удаляя излишки смеси.

«Замочаливание». Через 15-20 минут после первого этапа выравнивания проводится смачивание/замывка поверхности. Для этого схватившаяся штукатурка смачивается поролоновой теркой. Круговыми движениями этого же инструмента на поверхность выгоняется «гипсовое молочко». Под обои и фактурные отделочные материалы этого достаточно. Под краску проводится заключительная операция — глянцевание.

Глянцевание. Под краску нужна идеально гладкая, зеркальная поверхность. Достичь такого результата позволяет глянцевание. Проводится оно по выступившему «молочку» через 10-15 минут после «замочаливания» широким жестким шпателем или металлической гладилкой поверхность заглаживается методом подрезки — плашмя опускается на штукатурку и двигается вверх-вниз.

Особенности и характеристики

Гипсовая смесь изготавливается строго по ГОСТу 31377-2008. В документе указаны качества материала:

• показатели влажности;
• объёмный вес;
• предельный размер зёрен и др.

Технические характеристики:

• максимальная толщина накладываемого слоя (без учёта дополнительно нанесённой армирующей сетки) — 5 см;
• средний показатель расхода на квадратный метр — около 8 кг;
• временной промежуток ожидания схватываемости раствора: при ручном нанесении — от 40 до 60 мин., при машинном – 90 мин.;
• окончательное высыхание смеси — 3–4 часа;
• прочность набирается примерно за неделю при повышенной влажности, а в пределах 5 дней – при нормальной и пониженной влажности;
• допустимый рабочий температурный режим — от 5 до 30 градусов;
• пропорциональное смешение с водой — 2:1;
• хорошие теплопроводность, паропроницаемость, сила сцепления с поверхностью.

Среди преимуществ гипсового состава:

• морозостойкость;
• безусадочная укладка;
• пожаробезопасность;
• экологичность;
• долгий срок службы.

Внимание
Материал впитывает излишнюю влагу из пространства, а при высоких температурах может быстро просыхать, не изменяя характеристики покрытия.

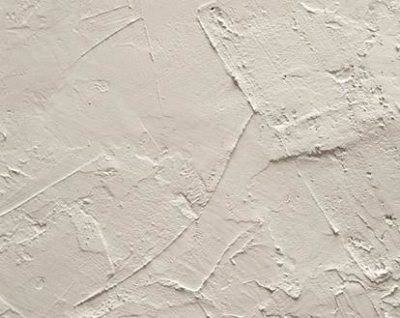

Отмечена высокая прочность декоративной отделки из гипсового материала. У него нет усадки, поэтому отсутствуют трещины, дефекты, например, «паутинка» на потолке, что возможно у иных видов штукатурок. У смеси низкая механическая прочность: легко повреждается при малейшем механическом воздействии.

Гипсовая штукатурка — хороший материал для заделывания явных дефектов на поверхностях. Ею маскируют щели, создают декоративные элементы, арки, рельефы. При завалившейся назад стене изъян также можно исправить гипсовым составом, но при толщине слоя более 5 см потребуется дополнительное армирование поверхности.

При выборе декоративной штукатурки из гипса нельзя забывать о явных её недостатках:

• Смесь подходит только для помещений с постоянной влажностью.
• При сильном колебании этого показателя штукатурка может растрескиваться со временем.
• Под слой штукатурки нельзя прятать элементы из металла (гвозди, скобы, крюки), так как образующаяся влага вызовет коррозию.

Выпускают гипсовые штукатурные смеси:

1. Мелкозернистые. Содержат в составе измельчённый речной песок. Такой материал наносится на основание тонким слоем (не более 1 см).
2. Среднезернистые. Универсальная смесь, которая накладывается слоем до 5 см. Может применяться для нанесения на стены или на потолок внутри помещения с нормальной влажностью.
3. Крупнозернистые. Кладут толстым слоем, который необходим для заделывания видимых изъянов в дверных откосах, углах комнат. Из такой смеси выполняют арочные украшения.

На полках строительных магазинов встречаются также влагостойкие составы, которые можно применять для отделки кухонь, ванных комнат. В таких помещениях лучше всего сверху гипсового состава накладывать плитку либо обрабатывать его после высыхания краской.

Выделяют стартовую и финишную гипсовую штукатурку. Первая нужна для устранения грубых дефектов, глубоких трещин, ей можно задавать фактуру, ремонтировать дверные или оконные проёмы, выравнивать заваливающиеся стены. Финишная нужна для окончательного формирования рельефа стен. После её нанесения стены требуется зашпаклевать и покрыть восковым слоем.

Алгоритм нанесения

Рассматриваемая технология не имеет отличий от методики нанесения песчано- цементного состава. Помимо этого, она отличается комфортом в использовании ввиду высокой пластичности и скорого схватывания. Не каждый имеет понятие о том, какие стадии включает процесс, как приготовить покрытие, как наносится материал и др. Поэтому требуется ознакомиться с алгоритмом.

Подготовка

До начала нанесения такой смеси требуется приготовить стены:

удаляется предыдущее покрытие, зачищаются пятна жира, излишки красителя и обоев;
когда есть элементы из металла, к примеру, гвозди, их необходимо убрать (когда подобное не удается, то верхняя часть должна быть обработана противокоррозионными составами);
элементы из дерева, спрятанные под штукатуркой, должны быть обработаны антисептиком;
когда присутствует грибок, его требуется зачистить (возможно обработать фунгицидными смесями);
необходимо осторожно простучать каждую стену (это требуется, чтобы отыскать ненадежные места).

Когда на стене появляются большие сколы и рытвины, то их желательно заделать. Можно воспользоваться той же гипсовой штукатуркой, только делая раствор гуще. Прочие изъяны скрывают при оштукатуривании.

Растворная смесь

Технологию изготовления и соотношение для смешивания сухого раствора с водой указывает разработчик на упаковке. Подобные предписания требуется неукоснительно соблюдать, чтобы получить на выходе высококачественную смесь.

Сухой раствор разводят с помощью воды в соотношении 2 к 1, (на 1 л воды берут 2 кг штукатурной смеси). Изначально внутрь емкости наливают воду, далее высыпают смесь. Смешивают при помощи строймиксера либо спецнасадки на электродрель. Затем оставляют ее на несколько минут, чтобы химдобавки заработали, далее вновь перемешивают. От качества замешивания будет зависеть нанесение.

Не следует за раз мешать большое количество гипсового раствора. Он быстро схватится – на протяжении получаса. Потому 20 минут он наносится, еще 20 — разравнивается. По этой причине оптимально делать штукатурку из гипса маленькими партиями. Не рекомендовано «омолаживать» высыхающую смесь при помощи воды. Подобное ухудшит качественные показатели смеси и снизит сроки использования.

Нанесение

Во время ручного нанесения смесь набирается на мастерок и закидывается на стену. Потом колебательными движениями слой выравнивают правилом. Каждая шероховатость и следы убираются с помощью шпателя.

По прошествии получаса требуется смочить стены водой. Затем вращательными движениями проводится шлифовка теркой для устранения мелких изъянов. Покрытие разглаживают широким шпателем. Такую процедуру проводят один раз, затем можно применять фактурные краски и наклеивать обои. Когда предполагается облицовка плиткой, процедура пропускается.

Если запланировано окрашивание стен, то делается глянцевание (проводят спустя 3 часа после шпатлевания). Это поможет сделать стены гладкими. Поверхность смачивают водой, а потом по покрытию проводят железным шпателем.

Гипсовая штукатурка может быть нанесена машинкой. Инструмент дорогостоящий, потому для разового ремонта лучше арендовать либо обратиться к специалистам. Оборудование включает емкость для раствора, шланг, компрессор, силовой кабель и панель контроля.

Приготовленный раствор загружается в емкость и подается через шланг. Пистолет нужно держать на дистанции 0,3 м от покрытия. Слои идут внахлест, затем покрытие затирается так же, как и вручную.

Отделка

По окончании разглаживания осуществляется «замочаливание» и шпатлевание. В этих целях застывшую поверхность смачивают водой, затем вращательными движениями терки выгоняют «гипсовое молоко», которым будет шпаклеваться покрытие.

Следует учесть, что «замочаливание» допустимо проводить лишь однажды. Приготовленное покрытие оклеивают обоями либо красят. Чтобы окрашивать обыкновенным красителем, дополнительно понадобится провести глянцевание шпателем из металла.

Просушивание

Просыхание покрытия происходит естественным способом. Внутри помещения недопустимы сквозняки и наличие включенных отопительных устройств, необходимые температурные показатели — в диапазоне от 5 до 25 градусов тепла. Нельзя допускать проникновение лучей солнца.

По прошествии недели комнату требуется проветрить, чтобы удалить влагу из штукатурки. Штукатурная смесь на гипсовой основе в полной мере просохнет и станет прочной лишь по прошествии 15 дней. Готовое покрытие должно быть ровным и светлым. После этого на него можно клеить обои.

Что это такое?

Гипс — обожжённый гипсовый камень, который измельчается до состояния порошка.

Важно

Экологически чистый природный материал ложится толстым слоем на поверхность стен, хорошо скрывает имеющиеся видимые дефекты.

Гипсовая штукатурка содержит большой процент этого материала и разные добавки. Они необходимы, чтобы масса застывала на поверхности не слишком быстро и можно было бы проводить финишное покрытие, делать рисунок не торопясь.

Гипсовая декоративная штукатурка, кроме основного компонента, содержит:

1. Мелкофракционные наполнители. Они облегчают вес строительной смеси. Чаще всего добавляются пенополистирол, пеностекло и перлит.
2. Увеличивающие эластичность пластификаторы.
3. Придающие белизну частицы. Может быть добавлена известь или похожие материалы.
4. Замедлители схватывания.

Благодаря наполнителям увеличиваются теплоизоляционные свойства, усиливается адгезия.

Такая гипсовая штукатурка может легко ложиться на любые виды поверхностей. Это:

• кирпичная кладка;
• бетонная стены;
• глянцевая поверхность;
• керамзитобетон;
• газобетон;
• ячеистый пенобетон.

Гипсовая декоративная штукатурка может применяться для выравнивания перед финишной отделкой поверхностей — горизонтальных или вертикальных. Ею можно формировать стены, потолки, но в условиях нормальной влажности. Рекомендуют применять для заделывания:

• ямок;
• трещин;
• щелей.

Подходит для жилых/нежилых помещений. Но проводить нужно только внутреннюю отделку.

Гипсовая штукатурка: инструкция по применению

Сначала надо подготовить поверхность. Если есть старые декорирующие покрытия, их надо обязательно тщательно удалить.

Так же надо поработать надо неровностями: углубления заполнить штукатуркой отдельно, выступающие места лучше всего сбить молотком. Загрязнения поверхности, особенно маслянистые, могут существенно повлиять на адгезию, их надо смыть. При наличии выступающей из железобетонных оснований арматуры или других металлических частей, их надо покрыть антикоррозийными составами. Пористое основание, которое может впитать много влаги из штукатурного раствора, обязательно покрыть грунтовкой.

Хорошо при работе применять технологию нанесения по маякам. Для этого на поверхности надо закрепить маяки. Это можно сделать при помощи дюбель-гвоздей, либо нанося немного штукатурного состава небольшими участками. Расстояние между профилями-маяками должно быть на 20 см меньше длины выбранного правила. Такое же расстояние должно быть от крайних маяков до углов.

После выравнивания маяков в одной плоскости можно приступать к приготовлению штукатурного раствора. Размешивать лучше всего с применением миксера-насадки. Не стоит лить воду в сухую смесь, правильно делать наоборот. Чтобы определить, что смесь готова, достаточно набрать немного штукатурного состава на кельму и перевернуть ее. Если состав остался на металле, значит он готов к применению и можно приступать к нанесению.

На стены раствор набрасывают кельмой и разравнивают правилом. На потолок раствор наносится при помощи штукатурного сокола, квадратной металлической пластины с ручкой посередине.

Если слой штукатурки должен превысить 50 мм для стен и 30 для потолка, наносить его надо в несколько приемов. Нанесенный первый слой необходимо профилировать штукатурным гребнем до того, как он схватится. Между нанесением первого и второго слоя должно пройти не менее 24 часов.

После схватывания раствора, его надо выровнять. Для этого используется металлический шпатель, которым заполняются углубления, срезают лишнее. В углах, для удаления неровных участков, применяют специальный штукатурный рубанок.

Если поверхность готовится к поклейке обоев или покраске, штукатурку, через четверть часа после нанесения, увлажняют водой, а затем затирают жесткой губкой или войлоком.

Когда оштукатуренной поверхности необходимо придать глянцевый вид, ее надо хорошо увлажнить спустя три часа с момента нанесения и разгладить широким шпателем.

Популярные производители

Производят гипсовую штукатурку многие предприятия. Но по популярности с «Knauf» Rotband («Кнауф» Ротбанд) ни один продукт не сравнится. Действительно, высокая пластичность, удобная для работы консистенция, из-за чего раствор хорошо ложится и прекрасно держится, отсутствие усадки и, как следствие, поверхность без трещин после высыхания нравятся строителям.

Но есть один жирный минус: сильно завышенная цена. При этом не за счет лучших качественно-эксплуатационных характеристик — они примерно такие же у всех ведущих производителей («Волма», «DeLuxe», «Unis», «Ceresit» и др.), а за счет раскрученного бренда.

Среди конкурентов можно выделить несколько действительно хороших по качеству продукта компаний.

«Волма». Российский производитель поставляет в торговую сеть следующую линейку смесей:

• «Слой», «Пласт», «Холст» — для классического ручного нанесения;
• «Гипс актив» — для механизированного.

Продукт ориентирован для выравнивания стен, реставрационных и декоративных работ. Особенности:

• низкая цена;
• хорошая адгезия со всеми видами стеновых материалов;
• недостаточно высокая пластичность;
• не любит значительных перепадов температуры и влажности;
• максимальная толщина одного слоя — 3 см;
• нет усадки при сушке;
• не отслаивается и не растрескивается;
• цвет не только белый, но и бежевый или розовый;
• схватывается быстрее заявленных 45 минут, что создает проблемы, особенно домашним мастерам.

Компания гарантирует высокие эксплуатационные характеристики штукатурки при толщине слоя до 5 см, но при условии армирования стекловолоконной или базальтовой сеткой.

«Старатели». Еще один отечественный производитель. Поставляет на рынок стройматериалов смеси для внутренних работ. Их можно использовать для отделки стен и потолка, заделки швов и стыков, реставрации лепнины.

Претензий по качеству продукции нет. Она пластична, хорошо ложится, легко глянцуется. Плюс к этому и максимально-допустимая толщина базового слоя большая — до 5 см. Минус лежит в области логистики — фасовка в мешки по 15 и 30 кг, что не всегда выгодно.

«Unis». Российская компания «Юнис» имеет несколько предприятий на территории страны. Выпускает продукцию со следующими техническими и эксплуатационными параметрами:

• цвет — белый;
• разводится в соотношении 0,4-0,5 л /кг;
• толщина базового слоя — 5-50 мм;
• прочность на сжатие — 2,45 МПа;
• пластичность сохраняется при температуре от +5 до +30°С;
• жизнедеятельность раствора 50 минут;
• расход на 1 см слоя — 8-9 кг/м2.

Отзывы по качеству сильно разнятся. На одних предприятиях контроль за соблюдением технологического процесса налажен. Как результат, нареканий нет. В тоже время там, где этот момент упущен, отмечаются недостатки:

• плохо размешивается — остаются комки;
• сползает со стен, несмотря на эксперименты с количеством воды;
• долго сохнет.

Наносить можно ручным и машинным способом.

«Ceresit». Немецкая компания «Хенкель Баутехник» под торговой маркой «Ceresit» выпускает на Урале (г. Челябинск) не только гипсовую штукатурку, но и гипсово-полимерную для фасадных работ.

Штукатурная смесь ударопрочная, пластичная, с оптимальной консистенцией, что позволяет наносить разные узоры с помощью валиков — имитация некоторых видов декоративной штукатурки. Недостаток — цена. Слишком высокая. Но за качество и бренд нужно платить.

«Боларс». Продукция компании «Боларс» применяется для выравнивания стен и потолков. Имеет:

• цвет — белый или серый;
• прочность на сжатие – 2,45 МПа;
• расход при слое толщиной 1 см — 10 кг/м2;
• время жизни раствора — 60 мин.

Размешивается легко. Укладывается слоем от 2 до 30 мм. Если раствор густеет раньше времени, нужно повторно размешать без добавления воды. Из недостатков потребители отмечают высокую цену — самая дорогая штукатурка среди отечественных производителей.

Разновидности гипсового материала

Помимо главного вяжущего вещества гипса в составе обязательно имеются различные пластификаторы, наполнители, модифицирующие добавки и проч. Размер фракций наполнителя делит сухие смеси на несколько групп.

Наиболее распространенными и часто используемыми являются среднезернистые, допустимая толщина составляет 50 мм.

В мелкозернистые добавлен тщательно перетертый песок. Если они будут нанесены сразу толстым слоем, то существует вероятность того, что при высыхании появятся незначительные трещины. Чтобы такого не произошло, слой должен быть не больше 5-8 мм. Иногда для выравнивания необходим второй слой, который надо наносить после того, как высохнет первый. В основном мелкозернистыми смесями штукатурят потолки.

Крупнозернистые гипсовые штукатурки помогут сгладить серьезные дефекты, имеющиеся на поверхности стены, это могут быть перепады по уровню и глубокие выбоины. Данная разновидность применяется при ремонтировании разбитых откосов, отделке древних фасадов. Поскольку такие смеси обладают неустойчивостью к влаге, их применяют для внутренних работ в сухих, хорошо отапливаемых комнатах.

Надо отметить, что производители постоянно работают над улучшением свойств строительных материалов. Поэтому сегодня на рынке можно приобрести гипсово-полимерные и минеральные составы, которые к влаге относятся более стойко. Этот вид спокойно можно использовать, когда необходимо оштукатурить помещения и фасады с переменной либо повышенной влажностью.

Из вышесказанного можно сделать вывод, что добавленные полимеры, выполняющие функцию дополнительного вяжущего вещества, способствуют улучшению структуры штукатурки и увеличению:

• эластичности;
• адгезии;
• прочности;
• устойчивости к морозам и другим внешним воздействиям.

При проведении строительных работ необходимо учитывать, что полимерно-гипсовая фасадная смесь годится лишь для того, чтобы наносить тонкий выравнивающий слой. Ее не используют как черновое покрытие, а срок ее высыхания намного больше, нежели простой гипсовой.

Хотя в настоящее время штукатурка – это усовершенствованный продукт, все-таки она не отличается долговечностью и надежностью в отличие от минеральной. Именно по этим причинам ее не советуют применять в тех регионах, где наблюдается высокая влажность воздуха.

Как правильно наносить финишную штукатурку самостоятельно

Весь процесс делится на несколько этапов. Однако, работы отличаются в зависимости от того, где именно выполняется финишная штукатурка: извне дома или в помещении.

Финишное оштукатуривание внутри

Этот слой нужно наносить на черновой или базовый. В идеале сделать его по технологии, чтобы в дальнейшем не возникало проблем. Он должен быть ровным, без трещин, торчащих элементов и других дефектов. При внутренних работах можно использовать любой вид штукатурки (цементную, гипсовую или полимерную). Только вот работая в ванной комнате или кухне, лучше отдавать предпочтение цементу и полимерам.

Чтобы улучшить адгезию между слоями, важно применять материалы с одинаковыми компонентами. В идеале, если черновой слой и финиш выполнены из смеси от одного и того же производителя

А еще, если база делалась из полимера, то наносить финишный штукатурный слой лучше полимерным составом.

Наружная отделка

Стены снаружи подвергаются множеству негативных факторов. Это значит, что к штукатурке предъявляются особые требования. А именно:

1. Устойчивость к механическому влиянию.
2. Защита от влаги.
3. Паропроницаемость.
4. Хорошие звуко- и теплоизоляционные характеристики.
5. Прекрасный внешний вид.

Для финишных работ по фасаду лучше выбирать составы на основе полимеров, например, силиконовую или акриловую штукатурку. Как вариант смесь на минеральной основе.

Подготовительный этап

Поверхность требуется осмотреть на качество. Впадины, трещины и выпуклости устраняются, так как финишный слой тонкий и не сможет перекрыть их. Прежде чем штукатурить внутри, здание прогревается за 2 дня. Влажность в комнатах не более 60%, а температура 10 градусов и выше. Такой режим нужно поддерживать 24 часа после завершения процесса. Что касается работ снаружи, то они выполняются в сухую погоду, при температуре не ниже -50 градусов.

Далее подготавливаются все инструменты и материалы, укрывается мебель, аксессуары, пол, окна, двери. Непосредственно перед работами нужно приготовить раствор согласно инструкции на упаковке.

Нанесение финишного слоя

Чтобы рука не дернулась, важно изучить инструкцию по самостоятельному нанесению финишного слоя на стену и попрактиковаться на ненужной поверхности. Алгоритм работ следующий:

Наносится штукатурка двумя шпателями (узким и широким). Узким приготовленная смесь набирается из ведра или другой емкости, после чего переносится на всю рабочую поверхность широкого шпателя. Широким шпателем раствор переносится на стену и выравнивается по всей плоскости. Не нужно много раз проводит по одной и той же поверхности

Важно оттянуть штукатурку за несколько раз и начать обрабатывать другой участок. Рекомендуемая толщина финишного слоя – 1,5–2 мм

В противном случае он потрескается, и работа пойдет насмарку. Такой толщины достаточно, чтобы скрыть мелкие неровности и сделать поверхность гладкой. Если в дальнейшем будут клеиться виниловые или флизелиновые обои, то такого слоя достаточно. Но для окрашивания следует довести поверхность до идеала, поэтому рекомендуется наносить два слоя. Углы – самая сложная часть работы. Для их обработки можно использовать специальные угловые шпатели.

После нанесения слоя, его важно затереть, чтобы убрать следы инструмента и сделать поверхность гладкой. Тогда стена будет готова для окончательного декорирования

Пластификаторы гипса

Пластификаторы – это вещества, регулирующие процессы кристаллизации гипса с различной химической основой. Их добавляют для:

• повышения прочности раствора (за счёт уменьшения впитываемой гипсом воды, гипс тем твёрже, чем меньше использовалось воды);
• увеличения текучести;
• обеспечения гидроизоляции и хорошей усадки;
• снижения температуры замерзания воды;
• ускорения затвердения в прохладных условиях;
• повышения адгезивности;
• увеличения воздухопроводимости, водоустойчивости.

Концентрацией пластификатора можно регулировать сроки схватывания.

Одними из популярных марок являются: Fluid Premia 325, Vianplast, Sika ViscoCrete-G2, Фрипласт.

5 Требования к штукатурным смесям, готовым для применения

4.5.1 Начало
схватывания штукатурных растворных смесей должно наступать с момента затворения
водой не ранее:

45 мин — при производстве работ
вручную;

90 мин — при механизированном
производстве работ.

4.5.2 Подвижность
штукатурных растворных смесей должна быть такой, чтобы при испытании по ГОСТ
31376 диаметр расплыва образца пластичной смеси не превышал (165 ±5) мм,
текучей (литой) — находился в интервале 150-210 мм.

Допускается приготовление
растворных смесей подвижностью, отличной от указанной, при условии, если
затвердевшие смеси будут соответствовать требованиям настоящего стандарта по
показателям прочности на растяжение при изгибе, прочности при сжатии и
прочности сцепления с основанием.

4.5.3 Водоудерживающая
способность штукатурных растворных смесей должна быть не менее 90 %, смесей,
содержащих водоудерживающую добавку, — не менее 95 %.

Список источников

• gipsokarton-blog.ru
• abisgroup.ru
• superfb.site
• files.stroyinf.ru

Волма

Российская компания Волма – еще одно предприятие с почти вековой историей. Праотец компании основан в 1943 году, современное производство, каким мы его знаем сегодня, – в 1999 году. Фирма специализируется на изготовлении материалов и системных решений для строительно-отделочных работ.

Особенности продукции

Многие из рассмотренных смесей позволяют получить покрытие, не требующее финишной шпатлевки. Это будут глянцевые идеально ровные потолок или стены под покраску, обои или декоративную штукатурку. При одном условии: строгое соблюдение технологии, предписанной производителем. Что предполагает использование фирменных грунтовок, сопутствующих материалов и инструментов.

Среди продукции можно подобрать смесь с повышенной жизнеспособностью готового раствора. Этот показатель может достигать 2-х часов, что очень удобно для приготовления большого объема смеси или работы штукатура-новичка.

Срок годности материалов, хранящихся в нераспакованных мешках в сухих проветриваемых помещениях – 1 год. Это в 2 раза  больше, чем у Knauf.

Все смеси можно использовать только внутри помещений с нормальной влажностью и температурой в диапазоне от 5 до 30 °С.

Технические характеристики смесей Волма для ручного нанесения

Характеристики	Слой Титан	Слой Ультра	Холст	Гросс	Пласт
Область применения	Высокопрочная, для стен и потолков, на каменные основания, ГКЛ и ГВЛ. Дает глянцевую поверхность, которая не требует шпатлевания.	Легкая трещиностойкая штукатурка для стен и потолков из бетона, кирпича, газосиликатных блоков. Не требует шпатлевания.	За счет легкого наполнителя можно наносить толстым слоем на стены и потолки из любых жестких материалов.	Состав с легким наполнителем для стен и потолков из жестких материалов. Требует финишное шпатлевание.	Аналог составу Гросс. Готовый раствор получается более пластичным благодаря модифицирующим добавкам и меньшему расходу воды.
Расход при слое 10 мм, кг/м²	8-9	6-8	9-10	9-10	10
Толщина слоя min/max, мм	5/100	2/30	5/50	5/30	5/30
Жизнеспособность, мин.	100	45	45	45	45
Время высыхания (слой 10 мм), сут.	5-7	5-7	5-7	5-7	5-7
Фасовка, кг	25	25	30	30	25 и 30
Стоимость, руб.	290	300	280	270	230 (30 кг)
Стоимость покрытия при толщине 10 мм, руб./м²	93-104	72-96	84-93	81-90	77

Посмотрите небольшое видео, чтобы оценить масштабы производства в этой компании.

https://youtube.com/watch?v=UfsrZYo04zU

Технические характеристики смесей Волма для ручного нанесения

Характеристики	МП 75	МН Старт	МП 75 Ультра
Область применения	Для оштукатуривания стен и потолков на основания из кирпича, бетона и др.	Для отделки стен. Подходит для жестких типов оснований.	Для тонко- и толстослойного выравнивания потолков и стен. Подходит для каменных типов оснований.
Расход при слое 10 мм, кг/м²	8-9	10	9
Толщина слоя min/max, мм	на стены: 8/50на потолок: 8/15	10/30	на стены: 2/60на потолок: 2/15
Max размер фракции, мм	1,2	1,2	1,2
Время высыхания, сут.	7	7	7
Фасовка, кг	30	30	30
Стоимость, руб.	275	240	300
Стоимость покрытия при толщине 10 мм, руб./м²	73-83	80	90

Технические характеристики смесей Волма для машинного нанесения

Характеристики	Гипс-Актив	Гипс-Актив Экстра
Область применения	Для жестких оснований на потолке и стенах при условии предварительного грунтования. Не требует финишного шпатлевания.	Трещиностойкая штукатурка для сложных оснований вроде пено- газобетонных стен, других жестких типов оснований. Требует тщательного подбора грунтовки. Шпатлевать готовое покрытие не нужно.
Расход при слое 10 мм, кг/м²	8-9	7,5-8,5
Толщина слоя min/max, мм	5/60	5/60
Жизнеспособность, мин.	90	120
Время высыхания, сут.	5-7	5-7
Фасовка, кг	30	30
Стоимость, руб.	240	250
Стоимость покрытия при толщине 10 мм, руб./м²	64-72	63-71

Ознакомьтесь с трёхминутным рекламным роликом про «Волма Слой» – самую популярную штукатурную смесь этого производителя на основе гипса.

Вывод: продукция Волма не уступает по качеству Кнауф. При этом ассортимент и срок годности смесей больше, что делает выбор более гибким и позволяет растянуть ремонт на целый год.

Примеры производителей

Качество помола гипса и чистота компонентов определяют эксплуатационную надежность покрытий. Изготовители сухих смесей постоянно совершенствуют технологии производства и применения своих смесей.

Master Изопро

Гипсовая штукатурная смесь (стартовая) с максимальной глубиной однократного слоя до 5 см. Сохраняет стойкость к истиранию, стойкая к усадке, экологически безопасная. Повышает тепло- и звукоизоляцию помещений, имеет высокую степень паропроницаемости.

Применяется для предварительного выравнивания под покраску и оклеивание обоями по кирпичным, бетонным, гипсовым и песчано-цементным поверхностям. Укладывается на очищенную основу, прогрунтованную составами «Мастер Универсальная», «Мастер Иннер», бетон грунтуется эмульсией «Мастер Гидростоп». Оптимальная температура применения — 20 градусов, смесь следует выработать за 90 мин. На 1 мм толщины необходимо 1,4 кг на 1 м2.

Knauf МР-75

Готовая смесь с полимерными наполнителями. Наносится преимущественно машинным методом на любые твердые основания. Фасовка — 30 кг, срок хранения 0,5 года. Толщина нанесения 8 – 50 мм. Из 30 кг сухой смеси выход 30 литров раствора.

На 1 м2 расходуется 10 кг сухого состава (толщина 1 см). Гипсовый слой высотой 20 мм высыхает за 7 дней (температура — плюс 20 град., влажность — 60%). Кирпичная поверхность основы предварительно грунтуется составом «КНАУФ Ротбанд-Грунд», «КНАУФ Грундирмиттель» (разбавленные 1/3 водой), бетонная — грунтовкой «КНАУФ-Бетоноконтакт» (высыхание 1 сутки). Готовая смесь разравнивается по маякам с помощью правила.

Knauf Rotband

Универсальная сухая смесь с добавками для повышения адгезии. Она предназначена для ручного нанесения на различные твердые поверхности в помещениях, в том числе с повышенной влажностью. Фасовка 5, 10, 30 кг со сроком годности 6 мес. Впитывающие поверхности основы предварительно грунтуются составом «КНАУФ Ротбанд-Грунд», «КНАУФ Грундирмиттель» (разбавленные 1/3 водой), а бетонная – грунтовкой «КНАУФ-Бетоноконтакт» (высыхание 1 сутки).

Максимальная толщина оштукатуренного слоя — 5 см. Выход готового раствора из 30 кг сухой смеси составляет 36 литров. На 1 метр квадратный поверхности расходуется 8,5 кг готовой смеси (высота раствора 1 см). Слой высотой 2 см высыхает 7 суток в нормальных условиях температуры и влажности.

Другие

Рынок насыщен гипсовыми составами для оштукатуривания поверхностей и от других производителей. Они предназначены как для ручного, так и машинного нанесения на основу. Это, к примеру, Хабез, Основит, Волма, Старатели, Бергауф, Теплон, Геркулес, Ротгипс, Волма-Слой, Быстрой, Эталон и пр.
