Виды деревянных балок перекрытия – расчет балки на изгиб, прочность и нагрузку

Выбор материалов по виду древесины и размерам ↑

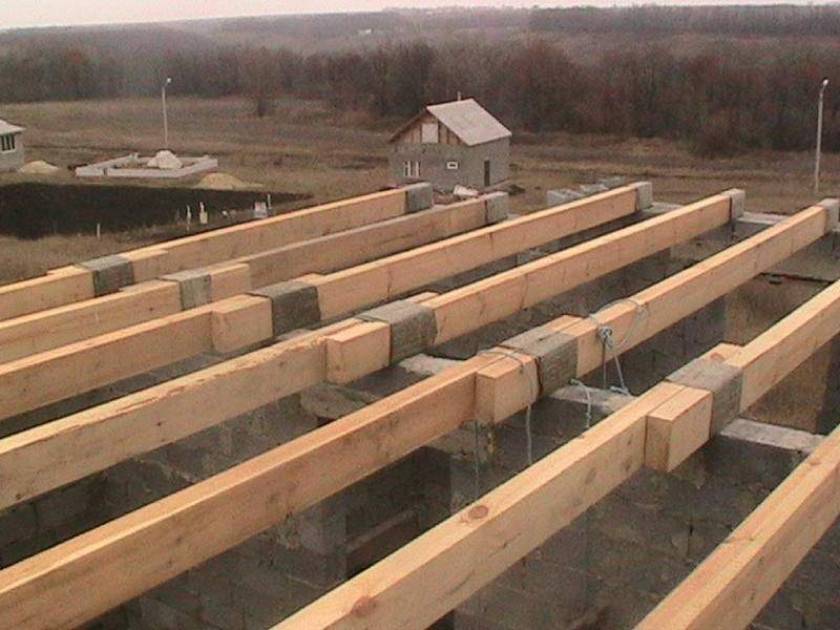

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Что учитывать при выборе пиломатериала ↑

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

Косослой

Свилеватость

Подбор брусков или бревен по размерам ↑

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Подготовка брусков или досок к укладке ↑

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

  • для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
  • для не нагружаемого чердачного помещения 130-150 кг/м²;
  • для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Распределение балок под перекрытие

Факторы, влияющие на выбор

Выбирая потолочные балки для интерьера, важно учитывать следующие факторы:

В первую очередь нужно обратить внимание на размеры помещения. Многие квартиры имеют небольшую площадь, что не позволяет использовать балки, потому что помещения становятся низкими и создается гнетущее ощущение.Одним из способов адаптации балок при относительно невысоких потолках является установка внутри коробов скрытой подсветки

Стиль, который будет использоваться для создания всего интерьера

Если хочется помпезности и возвышенности, потолочные конструкции должны иметь соответствующий стиль. В этом случае они не предполагают наличия деревянного бруса на потолке.
Бюджет на отделочные работы. Если финансовый вопрос является основополагающим, то следует отдавать предпочтение более простым решениям. Например, применять фальш-накладки из полиуретана.Легкие полиуретановые накладки стоят недорого, прилично выглядят, а главное — легко монтируются

Достоинства и недостатки деревянного перекрытия между этажами

Межэтажное деревянное перекрытие из балок устанавливается при том условии, что ширина пролета не больше 8 м. Между этажами также есть свои несущие конструкции, и это балки, для которых используется брус с сечением 150х100 мм или 150х150 мм. Чтобы определить расстояние между балками, можно своими руками провести расчет. Как правило, этот параметр варьируется 0,6-1 м.

Среди преимуществ деревянных перекрытий между этажами стоит отметить длительный срок службы и надежность

В любом случае требуется наличие гидропароизоляционной пленки, которая исключает проникновение и образование излишек влаги.

Поверхность пола, как чердака, так и подвала, нужно обрабатывать специальными антисептиками для дерева. Деревянные перекрытия самые легкие и потому их устанавливают в жилые дома, особенно используют для чердачного помещения.

Помимо этого, дерево:

  • Экологически чистое;
  • Обладает хорошей теплоизоляцией;
  • Смотрится очень эстетично.

Перекрытие брусом

Назначение и разновидности

Брус для перекрытий используется в качестве несущих балок, которые передают нагрузку от всех находящихся в помещении предметов, включая собственный вес перекрытия, стенам сооружения. Эти балки служат опорой для половых лаг и основой для отделочного покрытия потолка.

Таким образом, мы видим, что перед нами конструкционный элемент, грамотное использование которого требует правильного расчета таких параметров, как:

сечение бруса для перекрытия

Важно подобрать ширину и высоту сечения, а также их соотношение;
длина балки по отношению к ее сечению. Существует максимальная длина перекрытия из бруса, и обычно она не превышает 6 метров, так как деревянный материал не может надежно справляться с пролетами больших размеров;
шаг расположения несущих элементов по перекрываемой площади
;
влажность пиломатериала. Это также очень важный параметр, от которого может зависеть успех всего мероприятия;
порода древесины
, используемая при изготовлении балок

Чаще всего это сосна;
качество пиломатериала. Важно следить за отсутствием трещин, большого количества сучков и других дефектов;
наличие, степень и состав комплексами
, включающими антисептики, фунгициды, антипирены и инсектициды.

Это также очень важный параметр, от которого может зависеть успех всего мероприятия;
порода древесины
, используемая при изготовлении балок. Чаще всего это сосна;
качество пиломатериала

Важно следить за отсутствием трещин, большого количества сучков и других дефектов;
наличие, степень и состав комплексами
, включающими антисептики, фунгициды, антипирены и инсектициды.

Для сооружения межэтажных конструкций обычно используют массивный четырехкантный материал из сосны северных пород. Наиболее популярные сечения – 100х100 мм, 150х100 мм, 150х150 мм, 200х150 мм, 200х200 мм.

Считается, что наибольшей несущей способностью обладают детали, высота которых превышает ширину как 7:5, а длина превышает высоту примерно в 24 раза.

Если говорить о разновидностях, то на практике применяют такие типы:

  1. Массивный пиломатериал. Обычно это хвойные породы: сосна, лиственница, пихта, ель, кедр. Отличаются высоким содержанием смол и стойкостью к влаге, достаточно высокой прочностью и доступностью, особенно в регионах с большими площадями лесов (Россия, Белоруссия, Канада, США, Скандинавские страны, Украина и т.д.).
  2. Клееный брус для перекрытий. Производится из ламелей (досок) радиального распила, которые склеивают с встречным направлением волокон. Цена таких балок высока, но их прочность, надежность и долговечность вне конкуренции.
  3. Сборный из досок. Если поставить на ребро две или более доски сечением 150х30 мм и сбить их гвоздями в шахматном порядке, то в результате мы получим даже более прочный аналог массива сечением 150х50 мм. Такой способ часто применяется в дачном строительстве.
  4. Современные клееные материалы в виде двутавров и прочих конструкционных деталей, спрессованные из стружки, ламелей, фрагментов и других отходов деревообработки. Прочны, практичны, но весьма дороги.

Расчёт параметров

Перед тем как перейти непосредственно к практическим работам, следует рассчитать все параметры балок, которые будут нести нагрузку от перекрытий. Для этого нам понадобятся такие величины:

Основные величиныОпределение значения
ДлинаДля определения длины балки необходимо к длине пролета между ближайшими в комнате стенами прибавить двойную глубину закладки детали в стену.

Обычно глубина закладки составляет 100 – 150 мм. Если деталь крепится кронштейном или стальным гнездом, тогда ее длина должна быть равной длине пролета (ширине комнаты)

Для полов между жилыми этажами берут значение в 350 — 400 кг/м² в зависимости от количества мебели и жильцов

Сечение
Так как мы уже определили длину и действующую ожидаемую нагрузку, мы найдем и параметры размеров сечения.

Для этого длину разделим на 24 (найдем, какой брус использовать для перекрытия 6 метров) – 6000/24 = 250 мм, теперь (250х7) /5 = 178.6, округляем в большую сторону и получаем перекрытие пролета 6 метров брусом с сечением 250х180 мм.

Само собой, полученный размер мы подгоняем под имеющиеся в продаже стандарты в сторону увеличения, так как нестандартный пиломатериал стоит дороже

Шаг укладки
Может варьироваться от 30 до 120 см, подбирается с помощью отдельных расчетов или специальных справочных таблиц, так, чтобы относительный прогиб детали составлял не боле 1/350 длины для межэтажных и не более 1/250 длины для чердачных конструкций.

Обычно составляет 0.5 – 1 метр и подбирается под ширину плит утеплителя

Плюсы и минусы применения

Самое большое преимущество легких перекрытий — это их малый вес. Самый низкий такой показатель у деревянных конструкций примерно 300-350 кг/м2, против 800-900 кг/м2 у железобетонных стандартных плит перекрытия. Этот показатель приводит к экономии строительных работ и итоговой стоимости домостроительства, а также существенно сокращает трудозатраты и сроки выполнения строительно-монтажных работ.

При не очень больших пролетах и нормативном шаге несущих балок, монтаж перекрытий выполняют без применения тяжелых автокранов. Их можно заменить на механические и электрические подъемники.

Преимуществами сборно-монолитных и монолитных конструкций с применением новых энергосберегающих технологий являются их высокие производственные характеристики по тепло-, паро-, влаго- и шумозащите. Быстрая готовность исходных элементов позволяет выполнять сборочные работы всего за несколько рабочих смен.

Легкие перекрытия также, как и любые строительные конструкции имеют свои недостатки, больше всего их у деревянных изделий, которые подвержены биологическому разрушению и являются высоко горючими материалами. Тем не менее современные продукты химической отрасли по антисептической защите позволяет свести этот недостаток к минимуму.

Проекты домов из бруса

Количество проектов 685

  • 2 комнаты
  • 1 санузел

Проект дома «Ока»

В избранное

  • 61.8² Общая площадь
  • 12 x 5м Площадь застройки

от 814 000 р. Срок возведения индивидуально

  • 3 комнаты
  • 1 санузел

Проект дома №59

В избранное

  • ² Общая площадь
  • 10 x 11м Площадь застройки

от 1 486 485 р. Срок возведения индивидуально

  • 2 комнаты
  • 2 санузла

Проект Дома Марсель

В избранное

  • ² Общая площадь
  • 14 x 9м Площадь застройки

от 1 950 000 р. Срок возведения индивидуально

  • 3 комнаты
  • 1 санузел

Проект Дома Алла

В избранное

  • 111² Общая площадь
  • 8 x 10м Площадь застройки

индивидуальный расчет Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома Альтаир

В избранное

  • ² Общая площадь
  • 14 x 11м Площадь застройки

от 2 112 000 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома Корфу

В избранное

  • 178² Общая площадь
  • 12 x 9м Площадь застройки

от 1 120 000 р. Срок возведения индивидуально

  • 6 комнат
  • 2 санузла

Проект Дома «Надин»

В избранное

  • 191² Общая площадь
  • 14 x 10м Площадь застройки

от 4 393 000 р. Срок возведения индивидуально

  • 4 комнаты
  • 4 санузла

Проект Летний гостевой дом «Квартет»

В избранное

  • 108² Общая площадь
  • 6 x 9м Площадь застройки

от 833 000 р. Срок возведения индивидуально

1 санузел

Проект дома «Кама»

В избранное

  • 42² Общая площадь
  • 7 x 6м Площадь застройки

от 633 033 р. Срок возведения индивидуально

  • 4 комнаты
  • 1 санузел

Проект Дома Адмирал

В избранное

  • 112² Общая площадь
  • 8 x 7м Площадь застройки

от 1 334 715 р. Срок возведения индивидуально

  • 3 комнаты
  • 2 санузла

Проект Дома №12002

В избранное

  • 91² Общая площадь
  • 8 x 8м Площадь застройки

от 4 685 702 р. Срок возведения индивидуально

  • 4 комнаты
  • 3 санузла

Проект Дома «Рада»

В избранное

  • 161.2² Общая площадь
  • 10 x 8м Площадь застройки

от 3 703 000 р. Срок возведения индивидуально

  • 8 комнат
  • 4 санузла

Проект Дома «БК 31» Дуплекс

В избранное

  • 329.2² Общая площадь
  • 23 x 12м Площадь застройки

от 3 209 700 р. Срок возведения индивидуально

Есть на выставке

  • 5 комнат
  • 2 санузла

Проект Дома Севастополь

В избранное

  • 138² Общая площадь
  • 10 x 8м Площадь застройки

от 980 000 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект AS-2340

В избранное

183² Общая площадь

от 2 470 500 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома №12005

В избранное

  • 174² Общая площадь
  • 12 x 9м Площадь застройки

от 6 515 782 р. Срок возведения индивидуально

Есть на выставке

  • 3 комнаты
  • 2 санузла

Проект Дома «Дворец Тора»

В избранное

  • 121² Общая площадь
  • 9 x 9м Площадь застройки

от 2 080 550 р. Срок возведения индивидуально

  • 6 комнат
  • 3 санузла

Проект Дома MPC-1816-F0150-0316

В избранное

  • 316² Общая площадь
  • 14 x 12м Площадь застройки

от 5 674 000 р. Срок возведения индивидуально

  • 5 комнат
  • 3 санузла

Проект Дома «Марина»

В избранное

  • 291.6² Общая площадь
  • 18 x 19м Площадь застройки

от 3 783 000 р. Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома MPC-1816-F0045-0123

В избранное

123² Общая площадь

от 2 173 000 р. Срок возведения индивидуально

Смотреть все проекты

Балка – это, в строительстве, не только опора настилов для полов и межэтажных перекрытий, но и элемент, выполняющий функции скрепления всей конструкции строения, придания ей необходимой жёсткости. В перечне применяемых в строительстве материалов и изделий можно найти много возможных вариантов для изготовления балок перекрытий. Но к основным и наиболее часто применяемым видам несущих балок относят металлические, железобетонные и деревянные.

Настил наката перекрытия по деревянным балкам

Накат перекрытия образует потолок нижнего этажа. Настил наката можно выполнить своими руками разными способами. Опишем несколько способов устройства деревянного наката.

Обычно к балке прибивают черепные бруски сечением 40×40 мм или 50×50 мм. Черепные бруски прибивают вдоль боковых сторон балки так, чтобы низ обоих брусков был на уровне низа балки. На черепные бруски поперек балок укладывают деревянный накат – ровные доски толщиной 10-25 мм.

Доски должны плотно прилегать друг к другу, лучше, чтобы они соединялись в четверть. В качестве наката можно использовать готовые деревянные щиты, листы фанеры. Для устройства ровного потолка нижнего этажа снизу к балкам прибивают подшивку, например, гиспокартонные листы или листы фанеры толщиной от 8 мм и длиной по размеру пролета между балками.

Другой способ устройства наката увеличивает высоту потолка нижнего этажа. К деревянной балке прибивают черепные бруски сечением 40×40 мм. На черепные бруски укладывают деревянный накат в направлении поперек балок. Затем вдоль балок между черепными брусками к накату прибивают подшивку – доски толщиной 40 мм, как и черепные бруски. Лучше, чтобы доски были соединены в четверть или в шпунт.

Есть способ устроить накат перекрытия по деревянным балкам из толстого горбыля или бруса толщиной от 60 мм. К балке прибивают черепные бруски сечением 40×40 мм или 50×50 мм. Поперек балок на черепные бруски укладывают горбыль скругленной стороной вверх или брус.

Черепные бруски и брус (или горбыль) соединяют в четверть, вырезая паз в брусе. Толщину бруса (или горбыля) выбирают таким образом, чтобы низ балки и бруса были на одном уровне и чтобы было крепким соединение бруса с черепным бруском (вырезать паз в брусе можно на 2/3 высоты бруса). Этот брус будет служить одновременно накатом и подшивкой. Обычно такой способ устройства перекрытия называют перекрытием без наката с подшивкой.

Также можно вместо черепных брусков вырезать крепежный паз в балке, но тогда нужно заранее принимать это в расчет при выборе размеров балок.

Как определить шаг и сечение балок перекрытия

Теперь, когда нам известна их длина и расчетная нагрузка, следует выполнить расчет шага балок перекрытия и их сечение. Для этого руководствуемся такими правилами:

  1. соотношение высоты конструкции по отношению к ее ширине составляет 1,4 к1. Ширина деревянных балок перекрытия, размер которых непосредственно зависит от этих параметров, составляет от 40 до 200 мм. А высота и толщина деревянных балок зависит от толщины утеплителя и составляет от 100 до 300 мм;
  2. шаг укладки составляет от 300 до 1200 мм, при этом следует учитывать размеры листов утеплителя, а также материал, используемый для подшивки. Если вы планируете устанавливать каркасное строение, то шаг балок должен соответствовать расстоянию между каркасными стойками;
  3. допускается изгиб в размере 1/200 для чердачных перекрытий и 1/350 для межэтажных соответственно;
  4. расчет сечения производится при помощи специальных калькуляторов и справочных материалов.
  5. Если расчетная нагрузка составляет 400 кг на метр, то соотношение между шириной пролета, шагом и сечением должно составлять не менее 75 на 100 мм при условии шага в 0,6 мм, ширина пролета в 2 мм. Расстояния увеличиваются в зависимости от того, насколько большим будет сечение.

Пример подсчета прогиба

Чтобы понять процесс расчета жесткости балки и ее максимального прогиба, можно использовать простой пример проведения расчетов. Данный расчет проводится для балки с такими характеристиками:

  • материал изготовления – древесина;
  • плотность составляет 600 кг/м3;
  • длина составляет 4 м;
  • сечение материала составляет 150*200 мм;
  • масса перекрывающих элементов составляет 60 кг/м²;
  • максимальная нагрузка конструкции составляет 249 кг/м;
  • упругость материала составляет 100 000 кгс/ м²;
  • J равно 10 кг*м².

Для вычисления максимальной допустимой нагрузки учитывается вес балки, перекрытий и опор. Рекомендуется также учесть вес мебели, приборов, отделки, людей и других тяжелых вещей, который также будут оказывать воздействие на конструкцию. Для расчета потребуются такие данные:

  • вес одного метра балки;
  • вес м2 перекрытия;
  • расстояние, которое оставляется между балками;
  • временная нагрузка;
  • нагрузка от перегородок на перекрытие.

Чтобы упросить расчет данного примера, можно принять массу перекрытия за 60 кг/м², нагрузку на каждое перекрытие за 250 кг/м², нагрузки на перегородки 75 кг/м², а вес метра балки равным 18 кг. При расстоянии между балками в 60 см, коэффициент k будет равен 0,6.

Если подставить все эти значения в формулу, то получится:

q = ( 60 + 250 + 75 ) * 0,6 + 18 = 249 кг/м.

Для расчета изгибающего момента следует воспользоваться формулой f = (5 / 384) * [(qn * L4) / (E * J)] £ .

Подставив в нее данные, получается f = (5 / 384) * [(qn * L4) / (E * J)] = (5 / 384) * [(249 * 44) / (100 000 * 10)] = 0,13020833 * [(249 * 256) / (100 000 * 10)] = 0,13020833 * (6 3744 / 10 000 000) = 0,13020833 * 0,0000063744 = 0,00083 м = 0,83 см.

Именно это и является показателем прогиба при воздействии на балку максимальной нагрузки. Данные расчеты показывают, что при действии на нее максимальной нагрузки, она прогнется на 0,83 см. Если данный показатель меньше 1, то ее использование при указанных нагрузках допускается.

Использование таких вычислений является универсальным способом вычисления жесткости конструкции и величины их прогибания. Самостоятельно вычислить данные величины достаточно легко. Достаточно знать необходимые формулы, а также высчитать величины. Некоторые данные необходимо взять в таблице

При проведении вычислений крайне важно уделять внимание единицам измерения. Если в формуле величина стоит в метрах, то ее нужно перевести в такой вид. Такие простые ошибки могут сделать расчеты бесполезными

Для вычисления жесткости и максимального прогиба балки достаточно знать основные характеристики и размеры материала. Эти данные следует подставить в несколько простых формул

Такие простые ошибки могут сделать расчеты бесполезными. Для вычисления жесткости и максимального прогиба балки достаточно знать основные характеристики и размеры материала. Эти данные следует подставить в несколько простых формул.

Выбор материалов, расчет конструкции

Типы балок для перекрытий

Проектные работы включают планирование несущей конструкции, а также расчет и выбор материалов. Для различных перекрытий используется брусья соответствующего типа. Чаще всего деревянные балки типизируют по внешним характеристикам: сечению, составу и несущей способности:

  • доска – простой конструкционный материал, применяемый при строительстве обрешетки и чернового пола;
  • двутавровая балка – конструкционный материал с сечением в виде буквы Н. Двутавр позволяет сократить общий вес конструкции без потерь в несущей способности;
  • LVL-брус – балка из клееного шпона, изготовленная методом склейки лущеных хвойных пород: сосны, ели, лиственницы. Отличается высокими показателями прочности при горизонтальной нагрузке. Используются при строительстве стропильных ног, балок межэтажных перекрытий, а также коньковых балок;
  • комбинированная балка – клееный брус, в состав которого входит шпон из нескольких пород дерева;
  • четырехкантовый брус – пиломатериал четырехугольной формы, имеющий 4 обработанные стороны, Наиболее популярен при возведении перекрытий любого типа;
  • двухкантовый брус (лафет) – пиломатериал, имеющий 2 обработанные стороны противоположные друг другу. Несмотря на относительно низкие показатели прочности, лафет часто используется при возведении межэтажных перекрытий;
  • оцилиндрованное бревно – фрезерованный пиломатериал из цельного куска древесины, отличающийся наивысшей несущей способностью. Максимальная нагрузка на 1 кв. м. балок данного типа составляет 500 кг. Однако из-за округлой формы оцилиндрованные бревна чаще применяют при возведении чердачных, а не межэтажных перекрытий.

При заготовке брусьев предпочтение отдается хвойным породам ввиду их повышенной прочности и устойчивости к гнилостным процессам. Аналогом ели, лиственницы и сосны могут также выступать акация, дуб или клен. Данные породы древесины отличаются низкими показателями влажности (от 12% до 14%). С годами прочность балочных перекрытий увеличивается благодаря испарению влаги с их поверхности. По истечение 5 лет усушки крепость бруса приближается к показателям прочности металлических балок.

Горизонтальные несущие конструкции бывают нескольких видов:

  • межэтажное перекрытие по деревянным балкам;
  • чердачное перекрытие;
  • подвальное перекрытие.

После того, как будут определены тип и материал балок, строители приступают к расчету потенциального сечения. Выбор брусьев с тем или иным сечением напрямую зависит от таких показателей, как:

  • потенциальная нагрузка (ПН) на 1 кв. м. – предполагаемая масса, которая будет оказывать постоянное/временное воздействие на несущую конструкцию. Рассчитать нагрузку можно самостоятельно с помощью одного из онлайн-калькуляторов;
  • длина пролета (ДП);
  • шаг – расстояние между соседними балками (50 см, либо 1 м).

Подходящее сечение бруса можно рассчитать по приведенным ниже таблицам. Для этого достаточно выбрать длину пролета, предполагаемую нагрузку и размер шага.

ПН

ДП

150250350450
2 м50×10050×10050×10050×120

100×100

2.5 м50×10050×120

100×100

50×130

100×120

100×100
3 м50×12050×14050×160100×120
3.5 м50×140

100×100

50×160

100×130

50×180

100×150

100×160
4 м50×160

100×130

50×180

100×150

100×160

120×150

100×180

150×160

4.5 м50×180

100×140

100×160

130×150

100×180

150×160

100×200

150×180

5 м100×160100×190

150×170

100×210

150×190

100×190

150×170

5.5 м100×180100×190

150×160

100×200

150×180

100×220

150×200

6 м100×200100×200

150×180

100×250

150×220

100×220

150×200

Табл. 1 — Сечение балок при шаге в 0.5 метра

ПН

ДП

150250350
2 м100×100100×110100×120
2.5 м100×110100×120100×130
3 м100×120100×130100×150
3.5 м100×140100×160100×180

100×160

4 м100×160100×190

150×150

100×200

120×180

4.5 м100×180

150×160

100×200

150×180

100×220

150×190

5 м100×190

150×170

100×210

150×190

100×230

150×200

5.5 м100×200

150×170

100×220

150×200

100×240

150×210

6 м100×220

150×200

120×230

150×210

120×250

150×230

Табл. 2 — Сечение балок при шаге в 1 метр.

Расчет количества балок для перекрытия производится по следующей формуле:

КБ = ДП/Ш, где:

  • КБ – количество балок установленного сечения;
  • ДП – длина пролета;
  • Ш – шаг.

Общее число балок зависит от количества пролетов.

Что представляют собой лаги

Балки, продольно и поперечно расположенные на черновом основании в помещении, называют лагами. К ним крепят доски, формирующие деревянный пол. Для изготовления лаг используется сухая первосортная древесина, которую нужно просмолить, произвести ее обработку антисептическими и огнезащитными средствами, а также составами от порчи материала грызунами и насекомыми.

Лаги, изображенные на фото, выполняют следующие функции:

  • создается ровная поверхность пола и правильно перераспределяется нагрузка на фундамент;
  • между черновым основанием и обратной стороной напольной доски образуется воздушный зазор;
  • пространство между ними можно заполнить звуко- и теплоизоляционными материалами, что приводит к снижению шумовой нагрузки и уменьшает потери тепла;
  • благодаря их установке, имеется возможность быстро заменить пришедший в негодность элемент напольного покрытия.

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64.13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать: Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что данные графика пригодны для расчета однопролетной балки. Т.е. для того случая, когда балка лежит на двух опорах. Измеряя один из параметров можно получить желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Монтаж

При сборке опалубочной конструкции рекомендуется соблюдать технологические требования и знать главные правила монтажных работ. Алгоритм действий состоит из определенных этапов:

  • предварительно готовится площадка;
  • выставляются специальные треноги, выдерживается установленный интервал между ними, не превышающий полутора метров. Здесь следует учесть нагрузочные усилия на всю конструкцию;
  • устанавливают стойки, на верхних концах которых укреплены держатели, по ним будет выполняться монтаж двутавровых балок;
  • ригели поперечного типа фиксируются по продольным, более удлиненным, шаг размещения таких элементов составляет пятьдесят – шестьдесят сантиметров;
  • по ригелям крепятся вертикально боковые щиты, все щели между элементами устилаются полиэтиленовой пленкой;
  • выкладываются горизонтальные щиты, создающие палубу, выверяется горизонтальное расположение.
