Монтаж деревянного межэтажного перекрытия в частном кирпичном доме

Монтаж деревянных перекрытий между этажами в кирпичном доме

Установка такого элемента в кирпичном доме, как межбалочное перекрытие, должно проводиться в момент его строительства. Стоит заметить, что по глубине гнездо под балку должно быть не менее половины толщи материала установленного в стене. Не редко балки устанавливают сквозным путем, но такая конструкция должна быть потом тщательно утеплена. Многие предпочитают делать строительство дома самостоятельно, даже если он из кирпича.

Для соединения деревянных перекрытий между собой следует использовать специальные крепежные изделия

Стоит заметить, что нужно:

Соблюдать технологию;
Следовать инструкции;
Обращать внимание на советы специалистов.

Рассчитать то, какая будет опора на балки, требуется максимально четко, чтобы выбрать оптимальный шаг между балками

Важно помнить о том, что балки допустимы для использования в качестве перекрытий, в том числе наката крыши, только в том случае, если дом не превышает 8 метров в длину (опирание балок). Класть балки нужно по определенному принципу. Как правило, их устанавливают на кирпичные столбы, если речь идет о перекрытии первого этажа, а также на прочные столбы из толстого бруса, для второго

Как правило, их устанавливают на кирпичные столбы, если речь идет о перекрытии первого этажа, а также на прочные столбы из толстого бруса, для второго.

Помимо множества опасностей, древесина – это самый оптимальный вариант для строительства дома и образования перекрытий, так как она экологически чистая, совершенно безопасная и при этом не вызывает аллергии и других реакций. Сейчас очень модно строить именно деревянные дома, так как они теплые, стильные, долговечные и, самое главное, не дорогие по стоимости.

Типы перекрытий из дерева

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

  1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
  2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
  3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

Виды деревянных перекрытий дома

Деревянные перекрытия можно разделить на несколько видов по их назначению и по используемому материалу.

По назначению:

  1. Деревянное межэтажное перекрытие, обязанное обеспечить не только прочность, но и комфорт в жилом помещении, а поэтому заполняемое звукоизоляционными материалами. Снизу оно обшивают гипсокартоном, а сверху застилается покрытием пола.
  2. Чердачное перекрытие по деревянным или металлическим балкам, может являться либо самостоятельным элементом конструкции, либо частью стропильной системы крыши и должно иметь паро- и теплоизоляционные слои, чтоб не допускать охлаждения жилых этажей, расположенных под ними.
  3. Подвальное и цокольное перекрытие, обладающие высоким уровнем прочности, так как будут нести на себе большую нагрузку. Снабжены слоями теплоизоляции и пароизоляции, так как они отделяют жилые этажи от холодных подвальных помещений.

По видам материала:

  1. Из цельной древесины, на изготовление которых идет деревянный массив твердых, преимущественно хвойных, пород дерева. Их можно применять, только если перекрываемый пролет не превышает пяти метров.
  2. Клееные — из клееной древесины. Сочетают прочность с эстетичностью. Имеют гладкую поверхность, вследствие чего их снизу можно оставлять открытыми. А их прочность позволяет перекрыть значительные длины пролетов.

По сечению деревянные элементы перекрытия могут быть прямоугольного сечения (доска, брус) и круглого (бревно).

Характеристики качественных материалов:

Какого бы вида не были использованы балки перекрытия для монтажа, они должны отвечать определенным требованиям:

  • прочность к статическим и динамическим воздействиям, т.е. должны быть устойчивыми к нагрузкам, предусматриваемым проектом здания, имея запас устойчивости;
  • жесткость, не допускающая прогибов и вибраций и обеспечивающая качественное покрытие пола над ними и потолков под ними;
  • долговечность, так как заменять их в период между запланированными капитальными ремонтами всего здания практически невозможно;
  • обеспечивать на достаточном уровне тепло- и звукоизоляцию;
  • экономичность – использование недорогого, но качественного материала, минимальные вложения рабочей силы и небольшие габариты при соответствии всем техническим требованиям.

Параметры перекрытий выбирают исходя из требований, предъявляемых к строящемуся зданию. В настоящее время в связи с развитием частного строительства, перекрытие из дерева имеет большую популярность. Давайте же разберемся в их конструкции и как их можно сделать своими руками.

Крепление балок перекрытия к мауэрлату: технология выполнения работ

Многие домовладельцы стремятся строить свои дачные дома самостоятельно. Приходит момент, когда они сталкиваются с вопросом, возможно ли возвести крышу собственноручно и как это сделать

В любом случае важно помнить, что работа эта довольно трудоемкая, требует грамотного подхода и четкого следования определенной последовательности

Одним из важных этапов возведения крыши считается правильная установка и закрепление мурлата. Это определенная опора, которая воспринимает часть усилия, создаваемого конструкцией крыши.

Установка ↑

Для устройства мурлата используют деревянные брусья, которые укладывают в плоскости, параллельной будущему коньку. Его начинают устанавливать в процессе возведения стен. К примеру, в случае кирпичной кладки можно поступить следующим образом:

  • ближе к верху, примерно на 4–6 рядов ниже края, с периодичностью в 1 м прокладывают толстую проволоку; проволоку прочно закрепляют внутри кладки по центру; длины свободных концов должно хватить, чтобы впоследствии без проблем охватить и обвязать опорный брус; после завершения строительства видимые части крепежа прячут, к примеру, нанеся слой штукатурки.

Чтобы не допустить загнивания балок мурлата, их гидроизолируют, прокладывая рулонный материал типа рубероида.

Устраивая мауэрлат вдоль периметра стен, необходимо проконтролировать не только надежность фиксации, но и горизонтальность опорного бруса.

Нужен ли мауэрлат, если есть балки ↑

Когда висячие стропила опираются на брусья перекрытия, которые уложены прямо на стену, то при таком устройстве возникают серьезные точечные усилия, воздействующие на строительные конструкции. Как правило, подобный подход практикуют при возведении деревянного дома. В этом случае это оправдано, поскольку благодаря горизонтальному расположению бревен и брусьев, использованных при строительстве стен, нагрузки, которые они испытывают, равномерно распределяются.

Для кирпичной кладки или при использовании ячеистых блоков нераспределенное давление может оказаться губительным – в местах, где расположены брусья перекрытия, стены с краю начинают крошиться. Именно по этой причине давление следует рассредоточить. Для этого на ее гребень рекомендуется укладывать мурлат, который выполняют из толстого деревянного бруса. Таким образом, положительный ответ на вопрос, нужен ли мауэрлат под балки перекрытия в подобных конструкциях, не подлежит сомнению.

Если кровельная конструкция предусматривает сопряжение стропил и перекрытия, то прежде необходимо обеспечить надежное крепление балок перекрытия к мауэрлату. На последний фактически будет возложена разгрузочная функцию.

Последовательность крепления ↑

После обустройства мурлата переходят к укладке и креплению потолочных балок к мауэрлату.

    • Такие параметры, как сечение брусьев конструкции и шаг установки, рассчитывается при проектировании дома на основе оптимального сечения и шага стропил. К примеру, если стропила предполагается изготавливать из досок 5 на 15 см, то расстояние между этими элементами выбирают, равным 0,6 м. Это оптимальный вариант, тем более что ширина теплоизоляционного материала тоже равняется 0,6 м.
  • Чаще всего они имеют сечение 200 на 100 либо 150 на 100. Итоговую же длину подбирают с учетом ширины будущего карниза. Вынос составляет порядка 0,4–0,5 м. Как правило, их устанавливают в одном направлении – преимущественно поперек помещения. На закрепленном мауэрлате выполняют небольшие пазы (достаточно глубины в 20–300 мм) под элементы перекрытия. Вначале монтируют крайние из них, расположенные у противоположных стен, отступив от их внутреннего края на 0,5–0,6 м. Далее между ними натягивают веревку и по полученному уровню раскладывают остальные брусья на расчетном расстоянии друг от друга. Следуя этому правилу, можно обеспечить ровную горизонтальную плоскость потолка. Следует обязательно проконтролировать места крепления балок к мауэрлату. В случае необходимости их можно слегка подчистить, подтесать мурлат либо, наоборот, подложить небольшие плашки из кусочков фанеры. Затем монтируют поперечные брусья с шагом в 1 м.

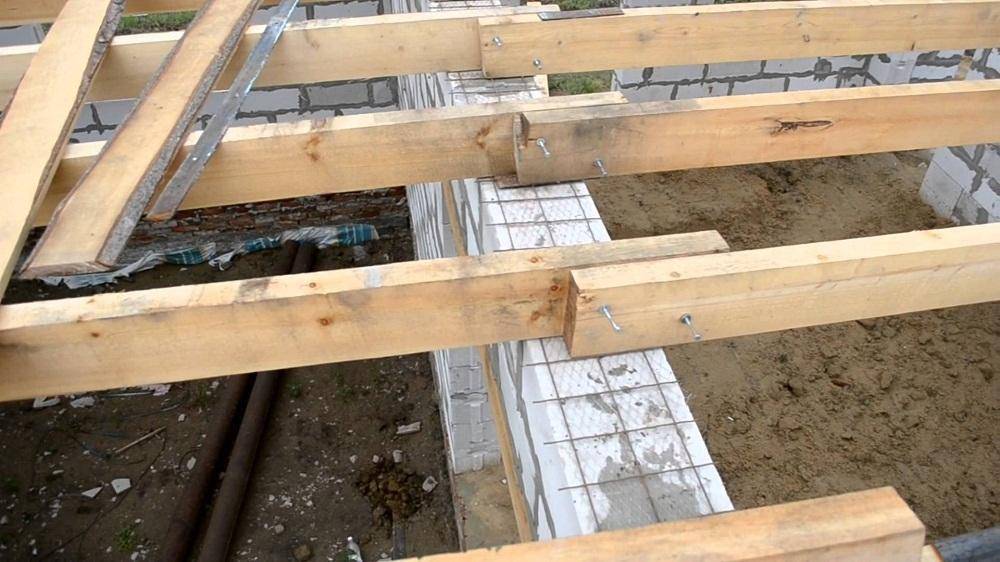

Элементы перекрытия после врезки в мурлат закрепляют друг с другом, используя гвозди, стальные перфорированные уголки под шурупы или саморезы.

Для начала балки временно фиксируют. Сделать это достаточно просто. Недалеко от их концов в поперечном направлении укладывают доску, лучше даже две, и прибивают, используя гвозди. Если уложить рядом две доски, то передвижение по перекрытию в процессе устройства крыши значительно упростится.

Временная фиксация повышает надежность основной, так как не дает детали смещаться.

Общие сведения

Разновидности перекрытий

Чердачное перекрытие может быть установлено в качество элемента крыши, и тогда оно будет являться частью стропильной системы. Оно может быть установлено в качество независимого элемента. Для сохранения тепла следует обязательно использовать слои с теплоизоляцией и пароизоляцией. Перекрытие цокольного этажа и подвала должно быть очень прочным и способным выдерживать большие нагрузки. Такие пролеты тоже утепляют и прокладывают слои материала для пароизоляции, чтобы холод ни в коем случае не проник из подвала в дом.

Между собой балки отличаются по видам, каждый из которых имеет свои достоинства и недостатки. Для того чтобы сделать цельные балки, используют древесину твердых пород. Большим недостатком являются цельномассивные деревянные балки, так как у них есть ограничение по длине – не более 5 метров. Балки из клееной древесины отлично сочетают в себе эстетику и высокую прочность. Их использование помогает существенно увеличивать предельную длину, которая может быть до 20 метро и идеально подойдет для перекрытия больших пролетов. Учитывая то, что этот материал выглядит очень красиво, его зачастую не перекрывают потолком, и он является элементом дизайна.

Преимущества

Есть несколько весомых преимущества, к которым можно отнести:

  • Простоту установки.
  • Способность к перекрытию больших пролетов.
  • Небольшой вес.
  • Большой срок эксплуатации.
  • Высокий уровень безопасности от пожаров.
  • Материал не поддается деформации.

Перекрытия балками между этажами делается материалом с прямоугольным сечением, что характерно для доски или бруса, или же используется круглое, которое изготовлено из бревна.

Требования к балкам перекрытия

Установка перекрытий из деревянных балок способно повлечь за собой ряд особых требований, которые следует учитывать.

Состоят они в следующем:

  1. Балочные изделия обязательно должны быть сделаны из хвойных пород дерева,  так как именно они имеют высокий запас прочности. При этом влажность древесины должна быть не больше 14%, так как в противном случае лаги под нагрузкой будут иметь большой прогиб.
  2. Запрещено для создания балок перекрытия использовать древесину, которая подверглась заболеваниям, грибку или она была испорчена насекомыми.
  3. Перед началом монтажа элементы для создания балок следует обрабатывать антисептиками.
  4. Для того чтобы в будущем пол или потолок не прогибался из-за нагрузки, следует сделать строительный подъем. Чтобы это выполнить, потолок нижнего этажа должен иметь незначительный подъем – это не будет вам мешать, наоборот, при нагрузке все выровняется и будет в нужном положении.
  5. Если вы планируете укладывать брусья с большой частотой, то вместо них можно использовать доски, которые нужно обязательно устанавливать на ребра.

Порядок расчета

Перед началом установки деревянного перекрытия балками следует выполнить некоторые расчеты, благодаря которым вы узнаете размеры и количество балок.

Для этого вам потребуется:

  • Определить, какова будет длина пролета, на которой и будет производиться установка.
  • Сделать расчеты на предполагаемую нагрузку, которая будет после установки.
  • С указанными данными можно выполнить расчеты на сечение балок и шага установки. Для этого используйте специальные калькуляторы онлайн или таблицы.

Длина балок будет сложены из таких данных, как длина пролета, который следует перекрыть и запаса балки, который будет установлен в самой стене. Узнать пролет можно при помощи любых измерительных приборов, а запас балок, который будет установлен в стене, напрямую зависит от материала, из которого выполнена стена.

Самый популярный вариант пролета, который перекрывают балками, равен от 250 до 400 см. Но учтите, что самая большая допустимая длина балок, сделанных из доски или бруса, не может быть более 600 см. В случае, если длина пролета больше допустимого размера, советуем сделать балки из клееного  бруса. Кроме этого, для перекрытия пролета, который более 600 см, можно поставить специальную деревянную ферму. Нагрузка, которая идет на деревянную балку, в целом состоит из веса деталей пролета (внутреннего наполнения, балок, обшивка пола и потолка) и веса элементов временного назначения (бытовая техника, предметы мебели, люди, присутствующие в помещении).

Балочные перекрытия

Обычно несущими составляющими конструкциями выступают балочные межэтажные перекрытия, находящиеся на одном расстоянии друг от друга. Пространство между ними занимают заполнители.

Балки делаются из железобетона, дерева, фасованного металлопроката. Следует учесть, что они должны обладать прочностью, чтобы справится со всеми нагрузками. Стоимость работ по укладке деревянных конструкций довольно невысокая. В этом случае не понадобятся сложные грузоподъемные машины, что тоже позволит сэкономить.

Из деревянных балок

Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.

На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.

Преимущества выбора деревянных перекрытий в доме:

  • Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
  • Удается получить легкую и прочную конструкцию по достаточно низкой цене.

Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.

Технология монтажа

Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:

  • Установка деревянных балок. Предварительно следует провести тщательную обработку антисептиками и солнцезащитными средствами. Если опорой будет кирпичная, бетонная стена, газобетон или пеноблок, то концы балки требуют обмотки рубероидом в два слоя. На концах балок делают запил торцевой части под углом 60 градусов. После установки в пространство следует залить утеплитель, например, монтажную пену. Укладывают деревянные балки параллельно друг к другу, расстояние между балками должно быть одинаковое;

    Установка наката. Его создают из щитов, сделанных из досок. Накатные пластины крепятся к черепным брусьям с сечением 4х4 или 5х5 см. Предварительно их прибивают к боковым граням несущих балок. На накат закрепляется целый потолок;

  • Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.

Перед устройством изолирующей прокладки важно расстелить между балками пароизоляционную пленку. Это может быть толь или пергамин

Важно, чтобы концы заходили на несущие элементы на высоту не меньше 5 см.

Металлические балки

Эти конструкции считаются более надежными, в сравнении с деревянными балками. Благодаря небольшим размерам сечения сохраняется полезное пространство. При этом их используют нечасто. Для наполнения применяют плиты или легкобетонные вставки, из-за чего масса конструкции сильно увеличивается.

Преимущества:

  • С помощью металлических балок можно перекрыть широкие пролеты;
  • Хорошая устойчивость к насекомым, загниванию и плесени.

Недостатки:

  • Риск появления коррозии в областях высокой влажности;
  • Невысокие тепловые и звуковые характеристики.

Металлические балки для потолочного перекрытия кладут в гнезда на стенах, подготовленные перед началом работ. Промежутки заполняются пустотелыми железобетонными плитами 90 мм толщиной. Затем обустраивается песчано-бетонная стяжка. Ее толщина не должна превышать 100 мм.

Из железобетонных балок

Они распространены для пролетов до 7,5 м. Основное достоинство – возможность создать конструкции с широкими пролетами, что сложно сделать с металлическими или деревянными аналогами.

Ригели кладутся с шагом в 600-1000 мм. В пространство устанавливаются блоки или легкобетонные плиты. Швы обрабатываются цементно-песчаным раствором. Для этого межэтажного перекрытия необходима изолирующая прокладка.

Выбор материалов по виду древесины и размерам ↑

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.


Перекрытие в доме

Что учитывать при выборе пиломатериала ↑

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.


Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.


Косослой


Свилеватость

Подбор брусков или бревен по размерам ↑

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.


Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²


Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.


Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Подготовка брусков или досок к укладке ↑

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

  • для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
  • для не нагружаемого чердачного помещения 130-150 кг/м²;
  • для используемого чердачного помещения до 250 кг/м².


Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.


Распределение балок под перекрытие

Основные преимущества и недостатки деревянных перекрытий

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

  • Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
  • Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
  • На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
  • Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
  • Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

  • Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
  • Низкая огнестойкость (без специальной пропитки);
  • Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).

Сильные стороны деревянного перекрытия

Выделить можно такие преимущества как:

  • цена их по сравнению с бетонными монолитными либо пустотными минимальна;
  • для их устройства вообще не нужно спецоборудование, да и без профессиональных строителей вполне можно обойтись. Все, что понадобится – умение работать с такими инструментами как молоток и пила;
  • несущая способность достаточна для восприятия нагрузок даже от довольно массивной мебели;
  • по сравнению с тем же бетоном дерево обладает гораздо большей звуко- и теплоизоляционной способностью;

Обратите внимание! В случае с межэтажными деревянными перекрытиями утепление особенно не важна, ведь и верхние и нижние помещения отапливаются. А вот для пола первого этажа с неотапливаемым подвалом деревянное перекрытие будет отличным выбором

  • небольшой вес позволяет выполнять все работы своими руками, максимум, что может понадобиться – 1-2 помощника;
  • есть небольшой плюс и с эстетической точки зрения. Например, потолочные балки можно не маскировать за подвесным потолком, а превратить в деталь интерьера.

Сравнение в табличной форме

Конечно, не обошлось и без ряда недостатков:

  • дерево, несмотря на обязательную обработку антисептиками и антипиретиками, все-таки менее долговечно, чем бетон. Хотя, при нормальных условиях эксплуатации такая конструкция вполне может прослужить лет 50 и даже больше;
  • с точки зрения пожарной безопасности дерево также не лучший выбор;
  • древесина гораздо более восприимчива к уровню влажности.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки

Количество балок, их размеры, шаг установки зависят непосредственно от площади помещения и предполагаемых нагрузок. Большинство экспертов считают, что оптимальной нагрузкой на перекрытия является 0,4 тонны на один квадратный метр площади (‬400‭ ‬кг/м2). В эту нагрузку включают вес самой балки, массу чернового и финишного покрытия пола сверху и потолка снизу, утепления, коммуникаций, а также мебель и людей.

Совет

Лучшим сечением для прямоугольных деревянных балок считается с соотношением высоты к ширине 1,4 : 1.

Сечение зависит и от того, из какой древесины делаются перекрытия. Сейчас приведем средние рекомендуемые значения при шаге укладки в 60 см:

  • Если пролет составляет 2 метра, то минимальное сечение должно быть 7,5 на 10 см.
  • При длине пролета в 2 с половиной метра балка должна иметь размеры 7,5 на 15 см.
  • Если пролет трехметровый, то принято использовать балки 7,5 на 20 см.
  • При длине балки в 4 и 4,5 м принято использовать их с сечением 10 на 20 см.
  • Для постройки пятиметрового перекрытия используются перекладины с сечением 125 на 200 мм.
  • Шестиметровое перекрытие делается из балок размером 15 на 20 см.

Если шаг увеличивается, то следует увеличивать и величину сечения балки.

Приведем таблицу сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м2:

пролёт (м)/ шаг установки (м) 2,0 2,5 3,0 4,0 4,5 5,0 6,0
0,675х10075х15075х200100х200100х200125х200150х225
1,075х150100х150100х175125х200150х200150х225175х250

Если не планируется нагружать перекрытия (в случае нежилого чердака для хранения легких вещей), то допустимы меньшие значения нагрузок от 150 до 350 кг/м2. Вот значения для шага установки 60 см:

Нагрузки, кг/пог. мСечение балок при длине пролета, м
3,0 3,5 4,0 4,5 5,0 5,5 6,0
150 50х140 50х160 60х180 80х180 80х200 100х200 100х220
200 50х160 50х180 70х180 70х200 100х200 120х220 140х220
250 60х160 60х180 70х200 100х200 120х200 140х220 160х220
350 70х160 70х180 80х200 100х220 120х220 160х220 200х220

В сети можно найти найти онлайн-калькуляторы для расчета несущей способности деревянных балок. Приведу ссылку на один из них: https://vladirom.narod.ru/stoves/beamcalc.html

Также, например, можно одну балку сечением 100х200 заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр. Делают это по разным причинам:

  • нет в продаже балок с требуемым сечением;
  • доски с меньшим сечением весят легче, поэтому их можно поднять на верх в одиночку, и уже там скрепить.

Рекомендуется сшивать доски так, чтобы волокна древесины были разнонаправлены. Так повышается прочность конструкции.

Материалы для изготовления балок

Еще не так давно никто не мучился вопросом выбора: просто брали хорошие бревна побольше диаметром. Запас прочности для полов первого этажа был обеспечен. Для чердачных перекрытий использовались бревна чуть меньшего размера, потому, что необитаемый чердак не нес никакой нагрузки.

Для удобства монтажа полов и подшивки потолка также использовали прямоугольный брус необходимого сечения.

С развитием строительства мансард и вторых этажей над кирпичными домами появилась необходимость обеспечить межэтажному перекрытию такую же прочность, как и для первого. Расчеты показывают, что прочность перекрытия и его жесткость в большей степени зависит от «вертикальных размеров» и частоты укладки балок, чем от их толщины. Сейчас уже никого не удивишь перекрытием из доски 50х150 или 200 мм, уложенной с определенным шагом (0,6-1 м). Особенно это удобно для монтажа на высоте. Поднимать и устанавливать бревна или доски – разница существенная.

Еще один вид балок появился недавно, но уже стал популярным. Это двутавровые балки из двух брусков и полосы ОСП. Они легкие и прочные, в зависимости от нагрузки и длины пролета изготавливаются разной ширины. Такая балка может быть длиной более 10 м.

Еще один материал для балок перекрытия – LVL-брус. Состоит из нескольких слоев шпона, уложенных в одном направлении. На срез напоминает фанеру. Используется «самостоятельно» и для изготовления двутавровых балок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
