Для чего нужна дренажная система вокруг дома?

Устройство дренажа на участке. Что такое дренажная система и для чего она нужна?

Дренажная система защищает фундамент от негативного воздействия гидростатического давления грунтовой воды, что уменьшает риск её поступления внутрь цоколя. Также дренажная система защищает участок от подтопления, переувлажнения или заболачивания. Если пренебречь устройством дренажной системы, то это может привести к снижению срока службы фундамента из-за его избыточного переувлажнения и возникновению разрушительных сил морозного пучения.

Часто у застройщиков возникает вопрос, а можно ли обойтись без устройства дренажной системы, и если да, то в каких случаях?

Устройство дренажной системы обязательно в случаях расположения:

  • Эксплуатируемых заглубленных помещений ниже расчётного уровня подземных вод или при превышении уровня чистого пола подвального помещения над расчётным уровнем подземных вод менее 500 мм.
  • Эксплуатируемых заглубленных помещений в глинистых и суглинистых грунтах, независимо от наличия подземных вод.
  • Технических подполий в глинистых и суглинистых грунтах при их заглублении более 1.5 м от поверхности земли, независимо от наличия подземных вод.
  • Любых конструкций, расположенных в зоне капиллярного увлажнения, когда условия их эксплуатации связаны с жёстким температурно-влажностным режимом.

Нужно устраивать дренажную систему в случае, если уровень грунтовых вод приближается к критической отметке для фундамента или высок настолько, что весь участок выглядит заболоченным, и на нем ничего не растёт.

Не нужно устраивать систему в случае, если участок сухой. Уровень грунтовых вод в период паводка и обильного выпадения осадков не достигает критичных отметок.

Для предварительной оценки уровня грунтовых вод на участке можно воспользоваться следующим способом.

Также оценить УГВ можно по уровню уреза воды в озере или реке (если они находятся рядом с участком). Следует помнить, что переувлажнённый участок существенно затрудняет или делает невозможным проведение ландшафтных и озеленительных работ.

Таким образом, в случае высокого УГВ и при отсутствии дренажа значительно сокращается число видов растений, кустарников и деревьев, которые могут произрастать и плодоносить на приусадебном участке.

Кроме этого, если начать заниматься устройством дренажной системы после того, как построен дом, уложены садовые дорожки и высажен газон, то придётся проводить весь комплекс земляных работ на уже обустроенной территории, что приведёт к порче ландшафта и дополнительным денежным затратам.

Сколько это может стоить

Многих мастеров, осуществляющих подготовку к укладке дренажной системы, волнует вопрос ее конечной стоимости. Если нанимать профессионалов, то за погонный метр трубы придется выложить около 2,5 тысяч рублей. Это стоимость с учетом установки колодцев, расчета глубины залегания и уклона системы.

Если делать все самостоятельно, то стоимость сократится раза в 2. В качестве помощников и рабочей силы можно привлечь друзей или родственников. Если какие-то вопросы остались не ясны, посмотрите наше видео. Из роликов вы узнаете, как выбирать трубы и другие материалы для прокладки дренажной системы, а также сможете на примере посмотреть, как все это выглядит на деле.

Факторы, побуждающие к обустройству дренажа вокруг дома

Выбор дренажной системы определяется в каждом отдельном случае:

  • пришла в негодность гидроизоляция фундамента, о чем свидетельствуют не высыхающие пятна после дождя, плесень, грибок в подвале;
  • слабая изоляция: не обработанные мастикой участки, плохо проклеенные швы, которые периодически пропускают влагу;
  • застой воды в период весеннего таяния снега или дождя из-за близко расположенных глинистых и суглинистых грунтов;
  • участок с постройками находится в низине, расположен без природного рельефного уклона и периодически затопляется стекающими дождевыми или талыми водами;
  • нарушения в обустройстве отмостки дома;
  • утечка воды из-за ошибок в монтаже водоотвода или канализации;
  • высокий уровень грунтовых вод – частая причина просачивания влаги внутрь.

Если водный горизонт расположен на расстоянии менее 1,50 см от нижнего уровня фундамента или есть вероятность появления верховодки, без грамотного проекта водозащиты дома не обойтись.

Основные работы

Итак, приступим.Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

Уплотняем траншею подушкой из песка на 10 см. – проверяем уклон, он должен остаться прежним.

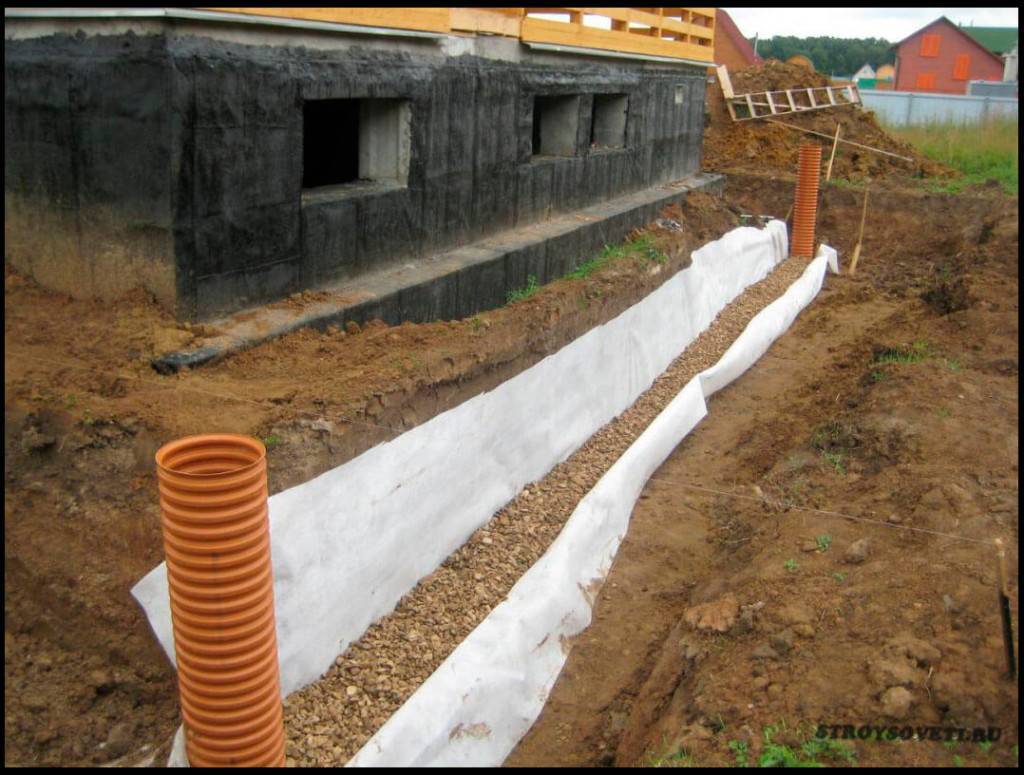

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

К сожалению, не всегда получается остаться в рамках предложенной схемы. В исключительных случаях приходится, например, докупать дополнительное оборудование.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.

Типы дренажных систем

Если рассматривать дренирование с точки зрения размещения в грунте, то можно разделить его на поверхностное и подземное. В свою очередь, подземный дренаж может иметь пластовую или кольцевую структуру.

Различаются дренажные системы и по типу используемых материалов. Они бывают засыпными или трубными. Отток воды может быть самостоятельным или принудительным, когда используются специальные насосы, которые называют шламовыми. Такие устройства могут качать воду даже с посторонним содержимым, только если размер фракций не превышает 1 см.

Поверхностный дренаж

Это самый примитивный тип водостока, который спасёт от избыточного переувлажнения. Эта схема хороша тем, что не нуждается в кардинальной переделке участка и влечёт за собой минимум затрат.

Такой поверхностный отток воды годится и для отвода влаги, попадающей с крыши

Открытый дренаж может быть линейным или точечным. Точечный – это локальное отведение, например, от водосточной трубы с крыши. Вода в этом случае попадает в дождеприёмник, оснащённый фильтром для сбора мусора.

Линейная модель позволяет убрать воду с небольшого участка. В отрытой системе это каналы глубиной до полуметра и шириной примерно 40 см. Эти каналы имеют уклон к водоприёмнику и решётки, задерживающие поверхностный мусор. Обычно такие каналы заполняют фильтрующим материалом: песком или гравием.

Они верой и правдой прослужат вам около пяти лет, а потом засыпку придётся сменить, потому что она забьётся почвой

Глубинный тип дренажа

Глубинный дренаж – это более мощная, в сравнении с поверхностным, система, которая отводит талые воды и обильные осадки. Он отлично работает в низинах, в местах с глинистой и суглинистой почвами. Эта система собирается из перфорированных трубопроводов, которые помещают в засыпные траншеи. Вся сеть зациклена на сборочном резервуаре.

Глубинный дренаж вокруг дома может состоять из нескольких колодцев, установленных неподалёку от строения

Вода из этих колодцев откачивается насосом. Другой вариант – лучевой дренаж. Здесь колодец является центром, а дренажные трубы идут к нему с разных концов участка. Такой тип дренирования больше подходит для больших площадей.

Уход за пристенной системой дренажа

Для полноценного функционирования этого типа искусственно созданного водотока следует осуществлять его регулярный осмотр с периодичностью не менее одного раза в месяц. Здесь имеется в виду контроль за колодцами, которые могут загрязниться, что предполагает обязательную их очистку от мусора.

Весной и осенью такого рода проверки необходимо производить чаще, так как в эти периоды года обычно бывает много дождей. В весеннее время происходит таяние снега, что провоцирует появление большого количества талых вод. Здесь уже необходимо чистить не только саму систему дренажа, но и ливневую канализацию.

Открытый дренаж

Это – относительно простой и недорогой вариант, его функция – отводить поверхностные воды во время дождей, паводков. Хорошо работает, если правильно установлена система ливневок, вокруг дома имеется отмостка, а гидроизоляция фундаментных блоков произведена строго по правилам. Устраивается на участках с невысоким УГВ, с грунтами, хорошо впитывающими влагу. Легко проектируется, если рельеф имеет естественный наклон. Поверхностный (открытый) дренаж бывает 2 типов:

Точечный — представляет собой места сбора максимального количества воды, они закрыты решетками во избежание попадания мусора. Трубы от точек напряжения сходятся в одной магистральной трубе, которая направляет поток или в дренажный колодец, или в систему ливневой канализации

При самостоятельной укладке дренажных труб важно высчитать правильный угол, чтобы вода самотеком доходила до колодца.
Линейный — более сложный тип, отводит паводковые и ливневые стоки от стен здания, если вода находится ниже уровня земли. Линейный дренаж – это канавы со скошенными под углом 30⁰ стенками и глубиной 50-70 см

Они расположены по периметру территории, стоки направляются в котлован или ливневую канализацию.

Эстетическая сторона вопроса решается разными путями: укладываются декоративные решетки, которые, кроме придания аккуратного вида, задерживают мусор, листья. Можно выложить стенки и дно декоративными камнями, придать вид арыка.

Эффективным дополнением открытой системе является ливневка, разгружающая дренаж вокруг дома.

Засыпной тип

Если линейный дренаж наполнить щебнем, гравием, сверху положить дерн, декоративный камень или решетки, получится засыпной дренаж, выполняющий те же функции водоотведения, что и открытый канал. Он живописно вписывается в дизайн придомовой территории.

Схема дренажа

На практике используются такие дренажные системы, как траншейная и пристенная. Выбор определенного варианта реализации рассматриваемых разновидностей в большей мере зависит от следующих факторов: тип грунта, рельеф местности и т. д.

Траншейный дренаж, который также называется кольцевым, находит свое применение на тех территориях, где присутствует песчаная почва. По структуре он является замкнутой системой, накапливающей атмосферные осадки в коллекторе с дальнейшим их отведением в овраги и различные водоемы. Такую систему нельзя устанавливать ближе 5 м от дома, так как несоблюдение подобного требования может послужить причиной усадки грунта, а это в свою очередь негативно скажется на состоянии фундамента.

Пристенный дренаж применяется при наличии других условий по сравнению с траншейной системой. В частности, его используют на почвах с большим содержанием глины и характеризуемых высоким залеганием подземных вод.

Главными элементами пристенного дренажа являются дрены, то есть перфорированные трубы. Кроме того, подобное сооружение состоит из колодцев, служащих в качестве накопителей воды, и смотровых ям, необходимых для контроля над функционированием системы в местах соединения труб и на поворотных точках водовода.

Пристенный дренаж загородного дома – это система, состоящая из труб и других элементов, представляющая собой замкнутую конструкцию, расположение которой определяется периметром здания на расстоянии полуметра от стен строения.

Если рельеф территории не позволяет установить дренаж вокруг частного дома так, чтобы вода удалялась из коллектора естественным путем, необходимо позаботиться об установке насосного оборудования.

Виды дренажа

Самым бюджетным и простым вариантом считается открытый дренаж. Для его устройства по периметру дома вырывают канавы, имеющие до 50 сантиметров в ширину и глубину около 70 сантиметров. Основным преимуществом описываемого варианта считается простота устройства, но такая система плохо вписывается в общий вид приусадебного участка, поэтому на практике используется достаточно редко;
Как смонтировать дренажную систему, чтоб она осталась незаметной и смогла полностью выполнять свои функции отвода лишней воды. Для этого используются закрытые инженерные коммуникации из пластиковых труб. Заметим, что систему трубопроводов нужно выполнять на гравийной подсыпке с соблюдением определённого уклона. Кроме того, что этот дренаж считается самым эффективным, он отличается максимальными затратами труда и денежных средств;
Засыпной дренаж во многом схож с закрытым типом. Здесь, также как и в первом случае по периметру здания необходимо выкопать траншею. Яму не оставляют пустой, а засыпают боем кирпича или щебнём максимальной фракции, что позволит эффективно отводить лишнюю влагу. Для маскировки в верхней части канавы укладывают небольшой слой срезанного дёрна. Рассматриваемый вид дренажа отличается высокими показателями долговечности, а особенно, если на дно траншеи уложить геотекстиль

Из минусов следует уделить внимание невозможности очистки водоотвода при засорении.

Как выглядит устройство ливневой канализации и последовательность строительных работ по ее организации

Структура сети водоотвода зависит от нескольких факторов: есть ли намерение использовать дождевую воду в целях полива, очищать ее или же сбрасывать без каких-либо операций в общую систему. К основным элементам, которые она может включать, относятся следующие компоненты:

  • Открытый лоток для линейной конструкции.
  • Дождеприемник для точечной конструкции.
  • Пескоуловитель.
  • Придверный поддон.
  • Смотровой колодец.
  • Коллектор.
  • Трубы дренажные.
  • Люк канализациолнный.
  • Закрытый трубопровод.

Стадия проектирования

Если проект не предусматривает устройство ливневой канализации или нет карты последовательности выполнения работ, то собственнику придется, либо самостоятельно заняться этим, либо пригласить специалистов. Собственно, рассчитать количество материалов и способ монтажа в состоянии любой домовладелец. Для этого следует определиться с размерами системы, которые будут оптимальны для отвода воды.

Необходимые данные для выполнения расчетов несложно найти в интернете:

  • Сведения о количестве выпадающих осадков в регионе.
  • Максимальный уровень снежного покрова и дождевых осадков.
  • Рельеф и общая площадь участка, с которого производится сток.
  • Данные о коммуникационных сетях, находящихся под землей.
  • Характеристики почвы.

Финальный подсчет объема отводимой воды выполняется по формуле, где участвуют данные о площади кровли, интенсивности осадков и поправочный коэффициент. Полученный результат используется для выбора оптимального сечения труб по таблице.

Создавая проект водоотвода, нужно отметить местоположение водосборников и ревизионных колодцев. Кроме диаметра труб и глубины их залегания следует определиться с уклоном желобов. Обычно последний показатель составляет 1 см на метр магистрали. Это позволит эффективно отводить воду и не допустить появления трещин в кирпичной стене здания.

Технология монтажного процесса

После составления проекта по устройству ливневой канализации в загородном частном доме и разобравшись с теоретической частью по монтажу системы, остается приступить непосредственно к процессу. Для этого составленная схема переносится на участок, таким образом, отмечаются места установки дождеприемников и емкостей для накопления воды.

Следующий шаг – планирование магистрали для прохождения труб, которая будет соединять все элементы конструкции. Дальнейшие действия выполняются по следующим переходам:

  • Вырыть траншеи для трубопровода, их глубина должна превышать сечение укладываемых труб не менее чем на 150 мм.
  • На дно готовой траншеи засыпать песок или гравий, который будет выполнять роль подушки, и способствовать нейтрализации сил пучения. Толщина подушки после трамбовки должна быть в пределах 150-200 мм.
  • Выкопать котлованы для коллекторной емкости и ревизионных колодцев.
  • Смонтировать трубопровод, соблюдая углы уклона.
  • Установить лотки, дождеприемники и подсоединить их к трубам.
  • Подключить трубопровод к пескоуловителю и колодцу или резервуару, используя фитинги.
  • Засыпать траншею слоем песка или гравия и утрамбовать его.
  • Облагородить прилегающую к водоотводу территорию, например, уложить тротуарную плитку или забетонировать, после чего установить решетки на линейные магистрали лотков.

Определенная последовательность монтажных работ при устройстве ливневой канализации имеет важное значение для последующей эксплуатации системы

Обслуживание ливневки

Качественная организация процесса отвода дождевой и талой воды – это еще не все. Система нуждается в периодическом обслуживании, для чего необходимо выполнить несколько простых операций:

  • Раз в 6 месяцев следует проводить очистку стоков.
  • Не реже раз в три месяца контролировать состояние пескоуловителей, а при необходимости также проводить чистку.
  • На дне дренажного колодца могут собираться частицы грязи или ила, их нужно периодически удалять, чтобы предотвратить засорение дренажа.

Пластовый дренаж для фундамента

Строительство жилых домов и административных зданий ведется на участках с разными геологическими условиями.

При высоко расположенных грунтовых водах и переизбытке влаги в почве фундамент подвергается негативным воздействиям и со временем разрушается.

Чтобы сохранить прочность основания и предотвратить его деформацию, используют дренаж. Вид и схема системы для отвода излишней влаги зависят от конструктивных особенностей здания и характеристик почвы.

Пристенный дренаж ленточного фундамента прокладывают по контуру сооружения с наружной стороны. Его применяют на суглинистых и глинистых грунтах для защиты подполья и подвальных помещений.

При отсутствии цокольного этажа или подвала целесообразно использовать кольцевой дренаж.

Он располагается на расстоянии 1,5-3 м от здания и служит не только для отвода влаги от основания, но и помогает уменьшить общее количество воды в почве.

Если кольцевая или пристенная система малоэффективна, то сооружают пластовый дренаж.

С его помощью можно избавить от сырости подвальные и цокольные этажи зданий, расположенных на участках с тяжелым или глинистым грунтом и низкой естественной фильтрацией воды.

Предпосылки использования

Схема устройства пластового дренажа

Обычно пластовый дренаж устраивают под фундаментной плитой при наличии следующих условий:

  • водоносные пласты имеют слоистое строение;
  • возможность впитывания влаги во время дождя или после его окончания;
  • заглубление подвального помещения выполнено ниже расположения водоупорных слоев;
  • присутствуют напорные подземные воды;
  • наличие линзы грунтовых вод под капитальным сооружением.

Такая система отвода воды из грунта необходима и для зданий, к которым предъявляются особые требования по содержанию и где недопустима влажность в подвалах.

Если на участке присутствуют бьющие ключи или источники, то пластовый дренаж комбинируют с кольцевым.

Виды и нюансы устройства

Щебень — один из лучших материалов для дренажа

Пластовый дренаж выполняется в виде фильтрующего слоя, который располагают в основании здания или под плитой фундамента.

Для его устройства используют такие материалы, как, например:

  • песок;
  • щебень или гравий;
  • геотекстильную мембрану;
  • геокомпозит, представляющий комбинацию из геофильтра и особых полотен, способных пропускать влагу.

Геофильтры используют в качестве защиты системы отвода воды от заиливания и вымывания грунта.

Двухслойный пластовый дренаж геотекстилем

В зависимости от конструкции различают следующие виды пластового дренажа:

  • однослойный, состоящий из песка или щебня;
  • двухслойный,представляющий комбинацию слоя щебня с песком или геотекстильной мембраной.

Первый вариант востребован при небольшом поступлении грунтовых вод.

Для участков с грунтом, насыщенным подземной влагой, целесообразно использовать двухслойные дренажные конструкции.

В этом случае толщина песчаной подушки должна быть не менее 10 см, а щебеночного слоя — 15 см.

Процесс монтажа

Устройство пластового дренажа, который будет располагаться под плитой фундамента, осуществляется поэтапно и включает 3 этапа.

Формирование песчаной подушки

По дну котлована распределают песок ровным слоем, толщина которого должна быть не менее 30 см.

Если дренажная система располагается под линиями прокладки инженерных сетей, то эта величина может быть уменьшена до 15 см.

Отсыпка песком выполняется таким образом, чтобы его слой выходил за контуры здания на 30-70 см. На видео Вы увидите, как правильно сформировать песчаную подушку.

Сооружение призм

В толще дренажного слоя из песка делают поперечные призмы высотой 20 см и более, используя для их сооружения гравий или щебень. Их сооружают с шагом 6-12 м, располагая параллельно друг другу.

Укладка защиты от засорения

Чтобы сохранить дренирующие свойства слоев системы отвода влаги после заливки плитного фундамента, поверхность песчано-гравийной подушки накрывают пергалитом или другими аналогичными материалами.

Если требуется более эффективный способ отвода влаги, то отсыпку выполняют в два слоя: снизу располагают песок, а сверху по нему распределают гравий или щебень.

Преимущества и недостатки дренажа участка «под ключ»: цена и другие параметры

Если сложить стоимость труб и расходных материалов, не получится определить точно общие затраты. Для объективности придется добавить транспортные, монтажные, иные сопутствующие расходы. Они возрастают, если предполагается создать сложный дренаж участка. Цена работы в некоторых случаях значительно превосходит инвестиции в комплектующие детали проекта. Ниже приведены расценки на типовые профильные услуги «под ключ»:

Наименование работРазновидности услугЦена, руб.
ПроектированиеУчастка12000-20000
Фундамента14000-180000
Выезд к заказчику1500—3000
При выполнении задания под ключБесплатно
Установка системыНа участке с применением поверхностной/глубинной технологии900-1100/1350—1800
Для защиты фундамента с глубиной траншеи ½/2,5 м2400—3200/3800-4900/5100—7600
Монтаж дренажного колодцаИз 2-3 железобетонных колец32000-42000

Гидроизоляция фундамента

Перед монтажом дренажа следует провести некоторые предварительные работы, направленные на защиту основания от проникновения воды. Для этого потребуется выполнить следующие действия:

  1. Открыть фундамент, то есть прокапать по его периметру соответствующего размера траншею. Землю при этом необходимо оставить, так как она понадобится в дальнейшем для восстановительных работ: засыпки траншеи и утрамбовки земли. Ширина выкапываемой канавы должна быть не больше 1 м, но и не меньше 50 см.
  2. Открытый фундамент очистить от старой изоляции и земли.
  3. Просушить основание естественным способом без задействования специальных устройств в виде газовых горелок.
  4. Определиться с типом гидроизоляции фундамента:
  • применить геотекстильное полотно с дальнейшим его покрытием битумной мастикой;
  • воспользоваться рубероидом, что подразумевает обязательное возведение так называемой прижимной стены из кирпича;
  • применить напыляемую гидроизоляцию с последующим ее армированием с помощью геотекстиля.

Заказать или выполнить устройство дренажа вокруг дома своими руками?

Стоимость конструкции дренирования зависит от уровня углубления водоотвода и от длины постройки.

В таблице указаны цены работ пристенного и кольцевого дренажа.

Глубина траншеи, мСтоимость кольцевой системы дренирования, руб. за погонный метрСтоимость пристенной конструкции дренирования, руб. за погонный метр
115001600
1,525502500
246004400
2,571006900
395009600

Установка коллекторного колодца для любой их схем обойдется в 35 000 рублей. Для дренажа фундамента своими руками на глинистых почвах, нужно учитывать, что осадки будут скапливаться в верхней прослойке грунта.

Как правильно делать пристенный дренаж

Перед обустройством пристенной системы потребуется провести следующие работы:

  • обработку поверхности грунтующим раствором;
  • нанесение битумной мастики;
  • установка армирующей сетки;
  • просушка поверхности;
  • распределения второго слоя мастики.


Схема пристенной коснтрукции

Технология монтажа

Основной порядок работ по системе дренирования состоит из следующих этапов:

  • в низком месте ставится коллекторный колодец;
  • с помощью строительного уровня выполняется углубление с уклоном в направлении к водосборнику;
  • делается песчаная подушка;
  • сверху укладывается геоткань;
  • производится формирования прослойки из гравия;
  • выполняется установка труб под наклоном;
  • соединение деталей трубопровод при помощи переходников и угловых соединителей;
  • размещение смотровых колодцев;
  • насыпание еще одного слоя из гравия;
  • обматывание магистралей геотекстильным полотном;
  • наполнение траншей песком или землей.


Особенности монтажа

Обустройство кольцевого дренажа вокруг дома: как сделать своими руками

Для создания подобной схемы вокруг постройки выполняется траншея замкнутого типа, которые также делаются с уклоном.


Вариант кольцевой конструкции

Технология состоит из следующих этапов:

  • насыпание песка на дно и укладка геоткани;
  • создается подушка из щебня;
  • установка труб с наклоном в 2 градуса;
  • монтаж колодцев для осмотра;
  • насыпь из щебня;
  • обмотка свободными краями геотекстильной ткани;
  • заполнение траншей грунтом и песком.


Использование арматуры и устройств для стоков

Монтаж дренажной конструкции без труб

Создать дренирование можно без труб. При этом используются подручные материалы: осколки кирпича, бетона, камни и даже пластиковые бутылки. Применяются пучки хвороста, длинные сучки и доски. Но подобные конструкции не отличаются высоким качеством.

Соблюдая правила технологии монтажа, можно создать долговечную систему дренирования.


Качественное дренирование позволяет создать комфортные условия на придомовой территории

Когда лучше всего монтировать дренаж

Наиболее подходящим временем для установки систем, предназначенных для отвода осадков от дома, считается летний период, начиная с 15 чисел июля и заканчивая серединой августа. Выбор этого времени объясняется предельно просто: в связи с пиком летней жары, приходящемуся на обозначенный отрезок, происходит снижение уровня залегания подземных вод.

Хотя расслабляться в данном случае не следует, так как форс-мажорные обстоятельства никто исключить не может. Поэтому стоит позаботиться о наличии насоса, с помощью которого можно оперативно откачать атмосферные осадки. Все-таки копка траншей приближает вас к подземным водам, но никак не удаляет. Не хотелось бы, чтобы довольно трудоемкий процесс по установке инженерно-технического сооружения пришлось повторять заново, так как вода в траншеях может наделать бед.

https://youtube.com/watch?v=DloSGrkFtYA

Устройство дренажа вокруг дома своими руками

Выполнение этих работ достаточно ответственная задача, однако выполнить ее вполне можно самостоятельно. Для этого следует подготовить следующие инструменты:

  • лопата совковая;
  • ножовка для резки по металлу;
  • уровень гидравлический;
  • ручная трамбовка;
  • тачка для перевозки щебня, песка и грунта.

Траншеи, вырытые для укладки труб, должны соответствовать следующим требованиям:

  • ширина траншеи зависит от диаметра труб. Расчет должен предполагать наличие свободного места с обеих сторон трубы по 10 см;
  • глубина траншеи зависит от глубины фундамента. Самая нижняя  точка фундамента должна быть над трубами примерно на 30-50 см;
  • в процессе копки траншеи нужно постоянно контролировать величину угла уклона;
  • на дно канавы нужно выложить и утрамбовать 10-см слой песка;
  • дно траншеи следует услать геотекстилем так, чтобы края его выходи за пределы траншеи;
  • поверх геотекстиля нужно уложить слой гравия или керамзита (20 см);
  • далее нужно уложить дрены, в качестве которых можно взять трубы для прокладки канализации. В трубах нужно сделать отверстия, диаметр которых не должен превышать элементы наполнителя (камни, керамзит);
  • дрены следует засыпать гравием, слой которого должен составлять около 20 см. Геотекстиль внахлест накрывает слой гравия, и края его скрепляются полипропиленовой лентой или бечевкой;
  • чаще всего работы по устройству дренажа и устройств отвода ливневых вод осуществляются параллельно. В таком случае поверх завернутых краев геотекстиля укладываются трубы ливневых стоков;
  • трубы соединяются с отводами дождеприемников;
  • далее эти трубы выводятся в дренажный колодец;
  • затем следует этап засыпки всей конструкции песком (10 см слой), который нужно утрамбовать, не повредив при этом изделия;
  • после песка траншея может быть утрамбована грунтом, извлеченным во время копки. Затем поверхность нужно укрыть дерном.

https://youtube.com/watch?v=L-rLZYaAu0Y

Разновидности и устройство дренажных систем

Решить проблему чрезмерной влажности почвы на участке можно дренажными системами двух типов — поверхностной и глубинной. Решение, какую из них использовать для осушения своего участка, напрямую зависит от причин, которые приводят к затоплению территории.

Поверхностный (открытый) водосток для сбора осадков

Дренаж поверхностного типа представляет собой систему дождеприёмников, призванных собирать и удалять за пределы участка дождевую и талую воду, не позволяя ей впитываться в грунт. Такая система водоотведения превосходно работает на глинистых грунтах и может дополнять традиционную ливневую канализацию. Отвод воды осуществляется в фильтрационные колодцы или за пределы участка. Кроме того, львиная доля осадков попросту испаряется.

Точечный дренаж очень часто совмещают с линейной системой водоотведения

В зависимости от конструкции сливных водоотводов поверхностный дренаж делится на два вида:

  • точечный,
  • линейный.

При обустройстве точечного дренажа сбор сточных вод осуществляют при помощи ливневых заслонок, сливных водоотводов, дождеприёмников и трапов. Местами их установки являются дверные приямки, точки слива кровельных дождеприёмников, зоны под поливочными кранами и другие участки, которые нуждаются в локальном сборе воды. Точечные водосборники соединяются с подземными трубами, по которым стоки попадают в коллектор ливневой канализации.

Лотки линейной дренажной системы закрывают решётками, которые препятствуют их засорению

Линейный дренаж бывает пристенным или же удалённым от сооружений. Он представляет собой систему зарешечённых лотков для сбора осадков, которые не попали в точечные дождеприёмники. Этот способ осушения рационально использовать в таких случаях:

  • если есть опасность смыва верхнего, плодородного слоя почвы. Чаще всего подобная неприятность происходит на участках, наклон которых относительно горизонта составляет более 3 градусов;
  • при расположении участка в низине. Из-за этого стекающая во время дождя и снеготаяния вода создаёт угрозу строениям и зелёным насаждениям;
  • для удаления осадков с тротуаров и дорожек. В этом случае пешеходные зоны обустраивают на небольшом возвышении, с уклоном в сторону водоотводящего канала.

К линейным относится и дорожный дренаж, который выполняется в виде канавы, параллельной полотну для движения автомобилей.

Глубинный дренаж

Обустройство глубинной дренажной системы необходимо там, где грунтовые воды подходят к поверхности участка ближе чем на 2.5 метра. При её постройке требуется большой объём земляных работ, поэтому сооружать такой дренаж лучше всего одновременно с рытьём котлованов под фундамент дома и хозяйственных построек.

Дренажные трубы заводского изготовления и типы грунтов, на которых их рекомендуется использовать

Для сооружения глубинного дренажа используют перфорированные трубы (дрены), которые укладывают в слое грунта под наклоном. Наличие отверстий позволяет дренам собирать излишнюю влагу и транспортировать её в накопительный коллектор, фильтрационный колодец или дренажный тоннель.

Конструктивные особенности глубинных дренажных систем

Ещё одним распространённым видом глубинного дренажа является пластовая или засыпная система. Её выполняют в виде подземного канала, до половины заполненного фильтрующей подушкой из щебня или колотого кирпича. Для предотвращения впитывания собираемой влаги дно пластовых дрен герметизируют при помощи слоя глины, поверх которого укладывают рулонную гидроизоляцию.

Выбор труб для создания дренажа

После того, как мы определились с типом дренажной системы, необходимо выбрать трубы.

Разновидности дренажных труб отечественного и зарубежного производства

  1. Трубы из полимеров, среди которых пенопропилен, полиэтилен и прочие пластичные массы. Они характеризуются дешевизной и легкостью, простым монтажом и длительным временем эксплуатации. Почти 90% всех работ по дренажу осуществляется при помощи именно полимерных труб.
  2. Асбестоцементные трубы – самые прочные, надежные и вместе с тем тяжелые. Немало неудобства доставит процедура проделывания сквозных пятимиллиметровых пропилок, примерно через каждые 20 см. Но изготовители асбестоцементных труб основной акцент делают именно на долговечности изделий, которые способны прослужить порядка 50 лет и даже больше.
  3. Пористые трубы, для изготовления которых используется керамзитное стекло, пластобетон и целый ряд других материалов. Как можно судить из названия, у таких труб уже имеется пористая структура, так что никакой дополнительной перфорации не требуется. Влага скапливается в стенках посредством своего рода капилляров. Очень дорогие трубы, необходимая эффективность которых может быть достигнута лишь при значительных диаметрах. Пористые трубы
  4. Керамические трубы,или глиняные. Изделия очень хрупкие, они могут быть повреждены еще при установке или даже при транспортировке. Хотя некоторые разновидности керамических труб имеют специальные поверхностные канавки, способствующие усиленному скоплению влаги. Как и в случае с трубами из асбестоцемента, здесь потребуется ручная перфорация на месте сборки. Монтаж представляет собой достаточно сложную процедуру, что обусловлено все той же низкой прочностью.

Полимерные трубы для дренажных систем

Важно! Лучше всего использовать трубы с уже имеющейся перфорацией, так как это существенно упрощает монтаж. Следовательно, больше всего подходят полимерные трубы, у которых диаметр может разным, но для дренажа применяются преимущественно 100-110 мм

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
