Монтаж летнего водопровода на даче из полипропиленовых труб

Возможные варианты обустройства водопровода

В качестве источника воды на участке возможно использование центрального водопровода или насоса. Бесперебойную подачу жидкости в этом случае обеспечат накопительный бак или гидроаккумулятор. В ситуации с баком сохраняется запас влаги, равный объему емкости, которая может быть любых размеров. Его располагают на высоте, за счет чего создается небольшое давление в водопроводе.

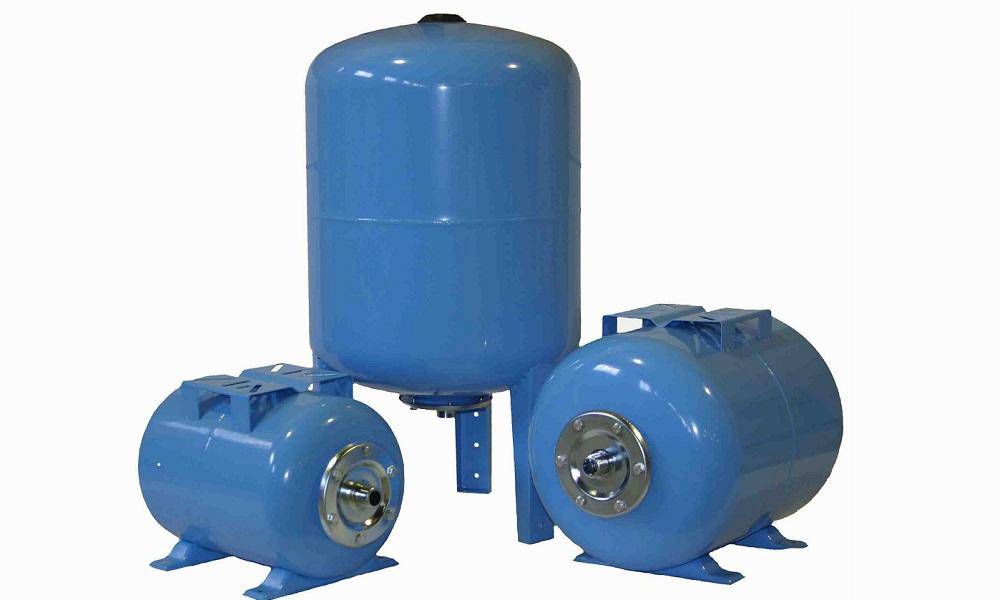

Использование гидроаккумулятора более удобно, поскольку он поддерживает стабильное высокое давление в водопроводе. Добавив к гидроаккумулятору реле давления и подходящий насос, можно получить автоматическую насосную станцию. Гидроакуумулятор – емкость в форме цилиндра, поделена на два объема резиновой мембраной. В одной половине присутствует воздух под давлением порядка 2-х атмосфер, в другую часть подается вода. Гидроаккумулятор имеет ограниченный объем, и это является серьезным недостатком.

При открытии крана вода выходит из гидроакукумулятора, что снижает давление в системе, величину которого контролирует реле. При достижении нижнего порога автоматически запускается насос, который закачивает воду до достижения верхнего уровня давления.

Пошаговая инструкция для самостоятельного выполнения прокладки

Когда план и смета готовы, закуплен материал и выбран способ соединения, можно приступать к прокладке ПНД в земле.

Необходимые инструменты

Если решили произвести всё самостоятельно, то вам потребуются:

  • лопаты для проведения земляных работ;
  • два газовых ключа;
  • болгарка или ножовка по металлу;
  • ножницы для труб;
  • уровень строительный;
  • колышки, шнур, рулетка.

При наличии специального паяльного инструмента вышеперечисленный не понадобится, только компрессионные фитинги.

Шаг 1

На первом этапе копают траншею по ранее разработанной схеме. Форма выемки зависит от типа грунта и глубины залегания подземных вод. Простая и менее трудозатратная — прямоугольная форма. Выбирать этот вариант следует в том случае, когда глубина траншеи не более 1,5 метров, так как этот способ не предусматривает укрепление стенок.

Популярная форма — трапециевидная. Допускается для прокладки водопровода из ПНД на глубину от 1,5 метров и ниже, что актуально для большей части России. При этом не требуется дополнительно укреплять стенки.

В местах, где близко залегают грунтовые воды, рекомендуется выбирать смешанную форму с укреплением. Ширину определяют исходя из данных сборника СНиП 2.04.02-84. В среднем она варьируется от 0,5 до 0,8 метра.

Если трасса водопровода находится в труднодоступном для техники месте или длина небольшая — 5–10 метров, можно выкопать траншею вручную. В остальных случаях лучше обратиться к экскаваторщику, тем более если источник воды находится за пределами участка и врезается в существующий водопровод.

Вдоль трассы вбиваются колышки по двум сторонам будущей траншеи, натягивается веревка. В последующем это станет ориентиром для выемки грунта. Землю убирают в отвал.

Шаг 2

Следующим шагом трубы ПНД компонуются в цельную систему водопровода. Подается вода под напором для проверки герметизации. Если водопровод получается длинный, и его неудобно монтировать на поверхности, участки труб укладываются сразу в траншею. Сваривать в таком случае лучше муфтовым методом. Далее необходимо утеплить трубопровод по всей длине.

Перед укладкой дно траншеи засыпают слоем песка 15 сантиметров. Также следует засыпать песком уложенную трубу ПНД, это облегчит доступ к системе в случае аварийной ситуации

Шаг 3

Последний шаг — врезка в дом, устанавливается запорная арматура. Грунт из отвала засыпается обратно в траншею, выравнивается.

Приборы и устройства

Для придания системам летнего дачного водоснабжения большей практичности применяются такие приспособления:

  • штуцер. С его помощью присоединение шланга к крану выполняется очень быстро. С одной стороны он имеет «ёрш», который просто вставляется в кран, а с другой – пружинный захват;
  • гофрированные шланги. Когда они сложены, для их хранения требуется очень мало места;
  • специальные комплектующие для организации капельного полива;
  • поливочные пистолеты и распылители, оснащённые специальными муфтами типа аквастоп.
  • шланги, а также специальные комплектующие для организации капельного полива;
  • поливочные и дождевальные головки;
  • датчики влажности почвы или таймеры. С их применением полив осуществляется в автоматическом режиме.

И в заключение один важный совет. Профессионалы рекомендуют монтировать линию в направлении от потребителей к точкам водозабора.

https://youtube.com/watch?v=8jOI8k-KkUk

Схемы разводки водопровода из полипропилена в квартире

Задача по созданию квартирного водопровода только на первый взгляд кажется простой. Схема разводки водопровода в квартире должна предусматривать доставку жидкости от центрального стояка к каждой консоли. В упрощенном варианте это мойка на кухне, умывальник, ванна или унитаз.

Но на практике наблюдается несколько иная картинка. Появляются дополнительные точки водозабора, такие, как стиральные и посудомоечные машины (смотрите как подключить к водопроводу и канализации своими руками), биде, циркулярный душ, а также прочие дополнительные сантехнические потребители. Поэтому может возникать проблема одновременной доставки воды ко многим точкам.

Смотреть видео — разводка тройниками или коллектором

Разводка труб тройниками или коллектором?/Pipes distribution system: T-branches or manifold?

Watch this video on YouTube

Применяются несколько схем распределения водопроводной воды при усложненной системе ее потребления.

Тройниковая схема

Такой распределить представляет собой центральную трубу, от которой с использованием тройников устанавливаются отводы к каждой консоли. Это наиболее простой способ распределения жидкости внутри системы, имеющий ряд недостатков.

Одним из них является падение давления воды от одного водоразбора к другому. Таким образом, на конец сети доходит только остаточная жидкость из системы, которой может недоставать. Кроме того, при необходимости ремонта или обслуживания любой консоли приходится отключать всю систему водоснабжения, начиная от стояка.

Единственным преимуществом такой схемы является экономичное расходование материалов, а также простота монтажа.

Коллекторная схема

Особенностью такой схемы водораспределения является подача всего объема жидкости к распределительному устройству, называемого коллектором.

Он представляет собой металлический корпус, от которого устроены отводы для нескольких индивидуальных точек потребления. Их количество может быть двух до десяти. Каждый отвод оснащается шаровым краном, позволяющим отключить воду на нужной консоли.

При такой схеме подключения имеется возможность установить дополнительное оборудование. Так, на кухонном подводе можно установить дополнительные фильтры биологической и химической очистки, озонаторы, а также другие устройства. Отключенные от основного потока, они будут очищать только воду, идущую на питьевое потребление, приготовление пищи.

При ремонте можно отключить воду только на нужной точке водоразбора, не прекращая работу всего водопровода.

Смотреть видео

Watch this video on YouTube

После составления схемы коллекторной системы водоснабжения, ее нужно мелом нанести на места прокладки полипропиленовых труб в конкретных размерах. Особо сложные схемы разводки лучше доверить опытному проектировщику, чтобы избежать ошибок.

Планирование и монтаж водопроводной системы

Нужно учитывать, что водопровод на даче может понадобиться для различных целей. Это может потребоваться не только для полива сада, огорода или парника, но и для других целей:

  1. Может понадобиться дачный домик обеспечить питьевой водой.
  2. Иногда необходима техническая вода не только для полива, но и для самой дачи.
  3. В некоторых случаях хозяин заинтересован не в создании стационарной водопроводной системы, а во временной, которую делают для конкретного использования.

После того, как выбрано назначение создаваемой системы, необходимо проектировать её в соответствии с конкретными требованиями.

Капельный полив из полипропиленовых труб своими руками

Особенность системы капельного полива состоит в том, что влага, подаваемая через специальную полимерную ленту или капельницы, доставляется непосредственно к корневой системе растений. Благодаря этому, снижается общий расход воды и при этом повышается урожайность сельскохозяйственных культур. Кроме того, капельный полив не приводит к заболачиванию почвы и снижает вероятность появления сорняков – они не получают достаточного количества влаги. Сделать подобную систему у себя на приусадебном участке не составляет особого труда. Эта статья предоставит вам подробную пошаговую инструкцию по проектированию и обустройству капельного полива с помощью полипропиленовых труб.

Выбор источника воды

Такие характеристики, как производительность, длина конструкции, а также эксплуатационные характеристики зависят от источника воды, к которому планируется подключение.

Существуют всего три вида источника воды на загородном участке:

  1. Централизованная (организованная) сеть. Является самым предпочтительным вариантом.
  2. Колодец или скважина. Требуют дополнительных затрат (иногда не малых).
  3. Естественный водоем. Наименее предпочтительный вариант, так как чаще всего располагается на удалении от участка, а также не является собственностью владельца дачи и, более того, может иметь запрет на использование воды из него.

В качестве дополнительного источника воды для полива обычно служат накопительные емкости дождевой воды: бочки или прочие резервуары.

Виды летних водопроводных сетей

На практике применяют две основных схемы прокладки трубопроводов для обеспечения дачи водой:

Поверхностный летний водопровод

Поверхностный летний водопровод обязательно должен иметь разборную конструкцию. Это связано с тем, что в зимний период такие сети обычно подвергаются нашествию людей без определенных занятий и, соответственно, разграблению.

Постоянный трубопровод прокладывается по тем же техническим требованиям, что и основные водоводы. Единственное отличие заключается в том, что можно существенно уменьшить объемы требуемых земляных работ благодаря уменьшению глубины траншей.

Цена пластиковой трубы

Приобретая материалы для работы, рекомендуют быть предельно внимательным. Изделия из пластика, особенно торцы, не должны содержать шероховатостей и неровностей. Заготовки должны иметь ровную округлость.

Цена на заготовки для ПП трубомагистрали следующая. Это от 1 до 7 долларов за один погонный метр. Приблизительно в таких пределах находится и цена на фитинги.

Наиболее дорогие материалы этого вида поставляют немецкие и итальянские фирмы. Товары от турецких и отечественных изготовителей стоят на порядок ниже.

Такой товар стоит немного дороже, но это вполне оправдается длительной и надежной работой построенной системы.

Летний водопровод из ПНД труб для дачи

Проблема снабжения водой актуальна для человека везде, где бы он ни находился. Особенно за городом, где без нее не возможна не только цивилизованная жизнь людей, но и выращивание растений. Решить этот вопрос очень просто: надо организовать летний водопровод из ПНД труб для дачи.

Общая информация. Трубопроводы из полиэтилена низкого давления отличаются по сортам и другим параметрам, из-за чего определяются цели их применения. Выпускаются изделия для газа, воды и электротехнических нужд. Последний вариант предназначен для защиты кабелей и других проводных коммуникаций. Определить тип трубопровода можно по специальной маркировке, куда входит указание на ГОСТ, сорт сырья. Цветная полоса соответствует спецификации трубы. Изделие для газа отличается желтой продольной полосой на черной поверхности, а у электротехнического типа нет полосок. Материал для воды может быть полностью окрашенным в голубой цвет или иметь такую полосу.

Для создания водопровода для дачи покупаем ПНД трубы d 25 мм или 20 мм с низкой ценой за метр (для экономии), рассчитанные на невысокое давление, но устойчива к внешним механическим воздействиям. При выборе труб следует учитывать особенности проекта водоснабжения дома (куда они будут подключаться?).

Схема водопровода для дачи из ПНД труб

Почему именно из этих труб? Потому что они имеют ряд достоинств, очень важных для загородного водопровода, в том числе:

  • В них не образуется гниль и ржавчина;
  • У них идеально чистая внутренняя полость;
  • Они выдерживают наши морозные зимы, не лопаются и сохраняют свои свойства после размерзания;
  • Они пригодны и для летней дачной жизни и для зимней;
  • Они не дорогие и у них небольшой вес;
  • Монтируются просто и быстро без каких-либо сложных устройств и агрегатов.

Не зависимо от того, какой вид соединения планируется использовать, главным условием является точность среза трубы. Если конец будет не симметричен, то прилегание трубы к фитингу будет не плотным, что впоследствии приведет к протечке. Чтобы этого избежать, необходимо использовать специальные ножницы для резки полипропиленовых и полиэтиленовых труб, благодаря которым срез получится правильной формы, без выступающих стенок. Но такие ножницы применяются только для малого диаметра трубы, при сварке труб ПНД большого диаметра используется специальный станок, который обрезает сразу два конца трубы и обеспечивает плотное соединение. Если вы затрудняетесь с подборам сопутствующих материалов к полиэтиленовым трубам, Вам помогут наши менеджеры, но сперва посмотрите цены на ПНД фитинги. Если стоимость товара Вас устраивает, то смело звоните нам по телефону или обращайтесь через страницу «Контакты».

Организация любого строительно-монтажного процесса начинается с разработки проекта. Рассмотрим алгоритм схематичного плана водопроводной сети.

  1. Для монтажа на даче летней системы водоснабжения, необходимо вначале «набросать» на бумаге расположение всех построек, в том числе, указать с привязками все грядки и клумбы и, соответственно, основные узлы ответвления. Начинать надо от места подключения сети водопровода дачного участка.
  2. Если по улице не проходит поселковый водопровод, то необходимо сооружать автономный источник, который должен состоять ориентировочно из следующих устройств:
  • подводного насоса для колодца или насосной станции, доставляющей воду из скважины;
  • контролирующих, защитных и регулирующих приборов – гидроаккумулятора, манометров, реле, фильтров;
  • электрозащиты.
  1. На схеме прорисовывается каждый узел ответвления и соединительные детали к нему.
  2. Для регулировки подачи воды и отсекания какой-либо части в случае демонтажа водопровода, предусматривается монтирование кранов для труб ПНД в узлах ответвления.
  3. Для полива грядок рекомендуется закладывать шланги длиной около 3-5 м.
  4. На каждом ответвлении указывается расстояние от крана до крана, диаметр и глубина прокладки. Для сезонного водопровода готовятся неглубокие траншеи, в среднем 300-400 мм, если наверху нет грядок или клумб. Если они имеются, то глубина залегания трубы должна быть 500-700 мм, для предотвращения ее повреждения.

Для основного, так называемого магистрального водопровода, максимальный диаметра – 40-50 мм, для отводящих «рукавов» – 32 мм и 25 мм.

Схематичный план позволяет составить спецификацию, где учитывается точное количество арматуры, метража в зависимости от диаметра.

Срок службы полиэтиленовых трубопроводов составляет не менее 50 лет. Следует отметить их независимость от просадки зданий. Трубы можно применять в поверхностной и подземной укладке для разных сфер применения, в зонах высокой сейсмической активности. Малый вес изделий упрощает их транспортировку и монтаж магистрали.

Прокладка водопровода из полиэтиленовых труб в земле

Для прокладки летнего водопровода из полиэтиленовых труб на даче в земле необходимо выполнить следующие шаги:

1. Необходимо прорыть траншею определённой глубины. Данные работы следует выполнять с применением специального инструмента и в соответствии с заранее разработанной схемой. При этом следует учитывать, что данная траншея должна иметь ширину, которая позволила бы не только укладывать трубы в землю, но и проводить там монтажные работы, связанные с соединением участков. Это позволит создать даже зимний вариант водопровода из колодца.

2. Выполнять прокладку траншеи следует после определения диаметра труб, которые будут применяться в водопроводной системе. Прежде всего, это необходимо для того, чтобы был необходимый доступ монтажникам к ней во время проведения пусковых и наладочных работ. Поэтому специалистами рекомендуется делать ширину траншеи в среднем на 40 сантиметров больше чем диаметр самой трубы. Такое расстояние связано с тем, что очень трудно обеспечить равномерную ширину траншеи по всей глубине по причине выполнения работ с помощью лопаты.

3. Если же работы по рытью траншеи будут выполняться с применением специальной техники в виде цепного экскаватора, то ширина её может быть немного меньше. Это можно делать по причине того, что стенки траншеи будут иметь строго вертикальную форму, а значит и ширина её по всей глубине будет одинаковой.

При прокладке трубы следует обращать внимание и на дно траншеи. 1

Если дно траншеи имеет твёрдый грунт, то перед укладкой полиэтиленовой трубы необходимо посыпать его песком. Слой песка на дне траншеи не должен быть меньше чем 10 сантиметров

1. Если дно траншеи имеет твёрдый грунт, то перед укладкой полиэтиленовой трубы необходимо посыпать его песком. Слой песка на дне траншеи не должен быть меньше чем 10 сантиметров.

2. Далее надо проводить укладку данного типа труб на дно, учитывая, что оно должно быть ровным в своём основании. Не допускается, чтобы дно имело значительные неровности или различные приямки. Это может привести в ходе эксплуатации системы водопровода к преждевременному выходу её из-за поломки трубы. Поэтому после прорытия траншеи необходимо засыпать землёй все неровности, а потом тщательно утрамбовать их с использованием инструмента под названием трамбовка.

Такие подготовительные работы позволят произвести качественный монтаж летнего водопровода из полиэтиленовых труб. При этом предполагается дополнительная установка и редуктора давления воды в системе водоснабжения, а так же водяных насосов для домашнего водоснабжения. Именно полиэтиленовые трубы для холодного водоснабжения следует использовать на приусадебном участке.

Мастер подскажет, как соединить пластиковые трубы для водоснабжения правильно. Это позволит увеличить пропускную способность водопроводных труб при номинальной глубине заложения водопровода.

3. В случае, когда дно довольно мягкое, надо в начале произвести работы по его уплотнению, а потом приступать к укладке трубы. Провести такие работы возможно при помощи мастера по водоснабжению, который дополнительно установит при входе в дом фильтр для смягчения водопроводной воды. Также специалист выполнит монтаж водопровода на качественном уровне. Это позволит оставаться на постоянном уровне показателю давления воды в водопроводной системе в частном доме.

Сооружение водопроводной системы своими руками

Летний водопровод / Summer water supply

Watch this video on YouTube

  • Для начала необходимо выбрать источник воды. Наиболее дешевый путь – это постройка колодца. Также для таких целей вполне может подойти песчаная скважина. Хотя самым лучшим методом является артезианская скважина. Срок ее службы складывает почти 50 лет.
  • Летний вариант водопровода. Уже из названия понятно, что это сооружение используют только в летнее время. Эта сеть может быть разборной, и постоянной. Чаще всего для в таком случае шланги просто протягивают по земле. А для постоянного летнего варианта заготовки прячут в землю, чтобы они не мешали на поверхности. Один недостаток такого сооружения – это выдержка наклона к месту подключения основной сети. В месте расположения самой низкой точки водопровода ставят вентиль для слива, чтобы сливать жидкость на период зимы.
  • Зимний вид трубомагистрали. Эта конструкция относится к капитальной системе, которую можно применять в любое время года. Для подачи жидкости устанавливают погружные насосы. Мощь такого механизма подбирается в соответствии к глубине подачи воды. Также для такого оборудования придется подключить источник питания. Кабель и водопровод разрешают сместить в одном кожухе из пластиковых заготовок для сливной трубосети. Он будет отличной защитой от замерзания и механического влияния.

Организация полива

Водопровод для полива на даче представляет собою конструкцию первой необходимости. «Дачный» этап жизни начинается с обустройства подачи воды.

Как уже говорилось, бывают временные и постоянные системы. Но, строительство любой из них начинается одинаково – это разработка проекта.

При проектировании необходимо учитывать следующие нюансы:

  • Пластиковые трубопрокатныйсартомент проводят под уклоном относительно водозаборного места.
  • На поверхность их выводят только в зонах потребления.
  • Использование полипропиленовых материалов позволит легко монтировать и переделывать сооружение.
  • Глубина траншеи для летнего водопровода должна составлять сорок сантиметров. Под проходящими грядками это расстояние рекомендуют увеличивать, иначе трубосеть можно повредить при посадочных работах.
  • Для разборного вида часто используют резиновые шланги, которые соединяют перемычками, или спецскрепками. Такое крепление дает возможность одним движением разделить или скрепить два куска водопровода.
  • Расположение грядок определяет число точек потребления. Для облегчения процесса полива советуют выводить трубу не меньше, чем в пяти местах.

Конструирование водопровода для полива своими руками

Водопровод для полива своими руками создать не трудно. После разработки проекта начинают земляные работы.

Элементы для монтажа полива огорода

Watch this video on YouTube


Монтаж автополива 1/2

Watch this video on YouTube

При этом нельзя обойтись без установки герметичных разъемов и заземленных, защищенных от влаги розеток. Для входа трубы в помещение ставят аварийное запорное устройство. После проверки работы дачной трубомагистрали, углубления можно засыпать землей.  Теперь можно переходить к монтажу внутри жилья.

Устройство внутри

Чтобы применение трубомагистрали было комфортное, нужно побеспокоиться о горячем водоснабжении.

ВОДОПРОВОД НА ДАЧЕ

Watch this video on YouTube

чем отличается проточный водонагреватель от накопительного

Как сделать водопровод на даче своими руками

Watch this video on YouTube

Дачный пластиковый водопровод принесет удобство и комфорт в уровень жизни за пределами города. Современные материалы позволяют соорудить систему, которая позволит пользоваться всеми благами современной цивилизации, своими руками за короткое время. А стоимость полипропиленовых материалов не создаст больших финансовых затрат при этом.

Основные особенности

Она обусловлена тем, что при строительстве системы не придется беспокоиться о мерах по предотвращению замерзания воды.

Трубы не нужно будет закапывать в глубокие траншеи, а оказавшиеся на поверхности участки – обматывать греющим кабелем и утеплять.

Таким образом, летний водопровод является весьма доступным и будет по карману даже финансово ограниченному садоводу.

Обычно при проектировании сезонного водоснабжения рассматривают два варианта.

Открытый (разборный) водопровод

Самый простой способ устройства, при котором трубы располагают на поверхности земли. Требует минимума трудозатрат, но имеет ряд недостатков:

  • По окончании сезона систему придется разбирать и прятать на хранение, а весной – собирать снова.
  • В отсутствие хозяев на участке водопровод могут украсть.
  • Проложенные поверху трубы мешают ходить.

Если применяются пластиковые трубы и детали, они легко могут быть повреждены острым инструментом.

Скрытый (постоянный)

Прокладывается в неглубоких траншеях с выходом на поверхность нескольких точек водоразбора.

По перечню преимуществ и недостатков составляет полную противоположность вышеописанному варианту.

Не мешает, не нуждается в ежегодном монтаже/демонтаже, сложно украсть, но при устройстве придется несколько больше повозиться.

Трубы необходимо прокладывать с уклоном, который позволит слить воду перед наступлением холодов.

Видео описание

В этом видео показано выполнение монтажа труб: Она состоит из следующих элементов:

  • Бак предназначен для накопления воды, которая в дальнейшем будет поступать в водопроводную систему. Его располагают таким образом, чтобы он был выше, чем трубы, через которые поступает вода для полива, умывания или других целей.
  • Вода может просто стекать из бака по трубам под действием силы тяжести. Однако может быть дополнительно использован насос, который ускоряет её движение.
  • Для полива должна быть устроена подводящая магистраль. Через неё должна поступать вода из бака на те трубы, через которые будет осуществляться полив.
  • Для полива огорода могут использоваться трубы с большим количеством мелких отверстий, лежащие на земле.
  • Для плодовых деревьев может применяться садовая капельная лента.
  • Для подключения к магистральным трубам используются специальные тройники.
  • При поливе удобно одновременно выполнять подкормку растений. Для этого предусматривают специальную ёмкость, соединённую с трубами, в которой в воде растворяют удобрения.


Летний водопровод Источник trubamaster.ru
