Трубы полипропиленовые для отопления: технические характеристики и критерии выбора

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

• в сумме потеря тепла – 36 кВт;
• потеря на 1-ом этаже – 20 кВт;
• потеря на 2-ом – 16 кВт;
• установлены трубы из полипропилена;
• работа системы в режиме 80/60;
• температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

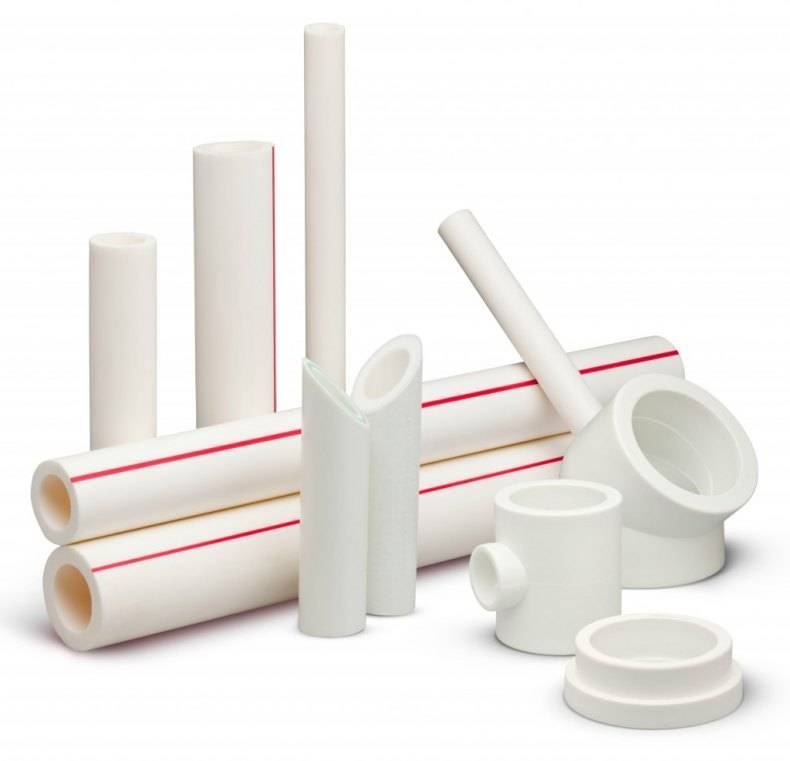

Что такое полипропиленовые трубы

Полипропилен относится к группе синтетических термопластичных полимеров, изменяющих свои свойства под воздействием температуры. В результате сложного химического процесса с применением специальных катализаторов металлоорганической группы под воздействием среднего и низкого давления происходит полимеризация пропилена и превращение его в полипропилен. Полученный материал отличается высокой устойчивостью к щелочной среде, а также высокой температурой плавления, достигающей 170 градусов. Все эти замечательные свойства полипропилена были использованы в создании нового поколения современных труб из полипропилена на отопление и линий горячего водоснабжения.

Выбор диаметра трубы для отопления при помощи таблиц и онлайн калькуляторов

В интернет ресурсах можно обнаружить таблицы зависимости трубного диаметра от скоростных параметров среды V и отдаваемой им тепломощности Q. Обычно скорость не выходит за границы 0,2 — 0,7 м/с, а мощность котельного оборудования лежит в диапазоне 3000 — 40000 Вт.

Чтобы приблизительно определить размер РР-труб по Q и V, руководствуется следующими соображениями:

• Для индивидуального дома мощность теплового котла рассчитывается исходя из расхода 100 Вт тепловой мощности на 1 квадратный метр отапливаемой площади. Например, если дом имеет общую обогреваемую площадь 100 квадратных метров, то на отопление понадобится котел на 10000 Вт.
• Скорость теплового носителя в самотечных системах принимают минимальной порядка 2 — 3 м/с, с принудительной подачей циркулярным насосом — 4 — 7 м/с.

В результате по таблице на рис. 10 находим, что для подачи тепла мощностью 10000 Ватт при средней скорости движения среды по трубопроводной линии 5 м/с следует использовать ПП трубы для отопления размером в окружности 25 мм.

Стоит отметить, что более точный результат можно получить по таблицам, учитывающим температурную разницу между подачей и обраткой, а также их показания (80/60, 75/60).

При расчете трубных диаметров посредством онлайновых калькуляторов обычно вводят следующую информацию:

• площадь обогреваемого помещения;
• высоту потолков;
• максимальную температуру наружной среды;
• количество выходящих на улицу стен, иногда их ориентацию по сторонам света и относительно ветровой нагрузки;
• степень тепловой изоляции наружных стен или ее числовой коэффициент;
• тепловые параметры полового покрытия;
• тепловые характеристики помещений на чердаке;
• число окон, их размерные параметры по высоте и ширине;
• тип остекления (листовое или камерное), число листов в пакетах;
• наличие дверей на улицу, балконы и лоджии, степень теплозащиты последних (холодные, теплые).

Рис. 11 Таблица взаимосвязи теплового потока и объема прокачки теплоносителя со скоростью его перемещения и диаметром труб

Цвет

ПП трубы бывают разных оттенков. Цвет говорит о эксплуатационных особенностях детали:

1. Белые — применяются для изготовления трубопроводов внутри квартир, частных домов. Легко соединяются, что ускоряет монтаж. Не подходят для изготовления водопроводов снаружи помещений. Материал быстро теряет прочность при снижении температуры менее 0 градусов.
2. Серые — подходят для изготовления систем отопления. Это обуславливается высокой термоустойчивостью.
3. Черные — из таких трубок изготавливают канализационные сливы, дренажные каналы. При добавке химических веществ в состав производители улучшают технические характеристики изделий.
4. Зеленые — используются для изготовления систем подачи жидкости на садовые участки, огороды. Не выдерживают высокого давления воды.

Трубопроводы зеленого цвета нужно проверять чаще других. Из-за низкой прочности часто образуются протечки, пробои в системе.

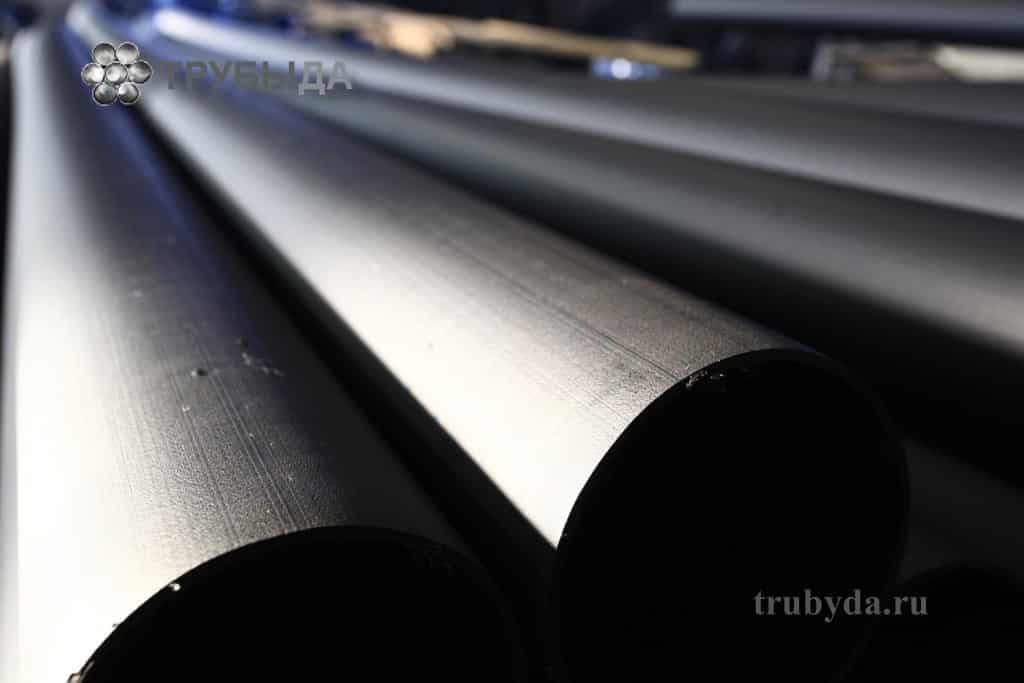

Трубы полипропиленовые черного цвета

Выбор полипропилена для отопительных систем

Чтобы определиться с тем, какие полипропиленовые трубы для отопления лучше, нужно обращать внимание на следующие их параметры:

1. Рабочее давление. Изготовители данной продукции указывают его в маркировке после букв PN. Когда на трубах нанесено PN20, это означает, что они рассчитаны на рабочее давление, равное 20 атмосферам при 20 градусах, а при наличии обозначения PN25 выдерживают 25 атмосфер. Речь идет о долговременном максимальном рабочем давлении, в свою очередь пиковая величина заметно превышает его без разрушения трубопровода. С учетом вышеизложенной информации покупка труб PN25 является более правильным решением. Дело в том, что при повышении температуры теплоносителя снижается прочность ППР изделия на разрыв. При 90 градусах для изделия PN20 предел давления составляет не 20 кгс/см2 , а 6,5.
2. Температура. Полипропиленовые трубы и фитинги для отопления маркируют с указанием максимальной рабочей температуры, например, 90С, либо на них должна быть надпись, что они предназначаются для горячей воды – hot/cold.
3. Армирование. Специалисты рекомендуют приобретать армированные полипропиленовые трубы для отопления – технические характеристики которых свидетельствуют об их превосходстве над обычной трубной ППР продукцией. В первую очередь у них меньше тепловое расширение и они прочнее на разрыв. Решение относительно выбора между изделиями, армированными алюминием и фиброй, полностью зависит от личных пожеланий потребителя трубной продукции. Если их изготовитель малоизвестный, предпочтительнее выбирать трубы со стекловолокном, поскольку их трудно испортить в случае нарушения технологии, да и монтировать их проще.
4. Диаметр. Существуют несложные правила подбора труб в зависимости от их сечения. Если нужны полипропиленовые трубы на центральное отопление, их диаметр не может быть меньше внутреннего сечения стояков. При покупке следует учитывать, что толщина стенок у ППР изделий больше по сравнению с этим же параметром у стальных труб. Для хрущевок и зданий более поздней постройки часто покупают продукцию с внешним диаметром, равным 26 миллиметрам, а для так называемых сталинок – 32. В частных домовладениях для обустройства однотрубной или двухтрубной разводки используют трубы, имеющие сечение от 32 до 40 миллиметров, а для врезки радиаторов в систему задействуют изделия диаметром 20 или 26 миллиметров.
5. Производители. Вопрос, можно ли доверять тем или иным изготовителям данной продукции, для ее покупателей весьма актуален. Неофициальный рейтинг брендов производителей ППР труб свидетельствует о том, что лидирующие позиции занимает немецкая трубная продукция. Это такие торговые марки как Wefatherm, Rehau, Banninger, Akwatherm. Большой популярностью пользуются чешские бренды Экопластик, FV-Plast. Турецкие трубы стоят дешевле притом, что имеют достойное качество, среди них продукция ТМ Vesbo, Firat, TEBO, Pilsa. Изделия от китайских производителей Blue Ocean и Dizayn также заслуживают внимания. Среди отечественной продукции востребованы трубы Santrade, Политек и другие.

Таким образом, какой полипропилен лучше для отопления, однозначно сказать нельзя, поскольку это зависит от многих нюансов.

Что лучше металлопластиковые или полипропиленовые трубы

Полипропиленовые или металлические трубы выбирают в зависимости от целей, однако, нужно учитывать некоторые нюансы.

Так, трубы из полипропилена устойчивы к коррозии, не пропускают шум и вибрацию, могут служить до 50 лет и дольше сохраняют тепло. Однако, они очень плохо сгибаются, а для сборки системы необходимо использовать дорогостоящее оборудование. Кроме того, полипропиленовые трубы обладают высоким коэффициентом линейного расширения.

Металлопластиковые трубы легче ремонтировать – их можно разобрать в любом участке и заменить. Они обладают низким коэффициентом линейного расширения и подходят для сборки систем с большим количеством изгибов. Однако, установка фитинга осуществляется только мастерами, кроме того, фитинг имеет высокую стоимость, и может размерзнуться.

Для бытового использования лучше всего выбирать обычные полипропиленовые трубы – они дешевле и легко укладываются. Если же необходимо проложить качественную и сложную систему, рекомендуется отдать предпочтение трубам из металлопластика.

Видео — Металлопластик или полипропилен что лучше

Голосование за лучшие трубы для отопления или для прокладки системы водоснабжения

Какие бы вы выбрали трубы для отопления или для прокладки системы водоснабжения или посоветовали?

Полипропиленовая труба ПОЛИТЭК PRRC PN 20

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Какой тип выбрать?

На строительном рынке сейчас имеется множество разновидностей изделий, применяемых для монтажа отопительной системы, созданных на основе разных материалов:

1. Стальные — сейчас применяются достаточно редко. У них низкая степень надежности, потому что быстро портятся из-за коррозии, а от высоких температур разрываются.
2. Металлопластиковые — коррозии не подвержены, однако на сгибах и от воздействия большого давления иногда нарушается их целостность.
3. Медные — у них самый долгий срок эксплуатации, отличаются удобством ремонта, но они и самые дорогостоящие.
4. Полимерные — это полипропиленовые и полиэтиленовые изделия. По соотношению между ценой и качеством они наиболее оптимальные.

Выбрать необходимые элементы для системы отопления несложно, если изучить маркировку, где отмечено допустимое давление и температура теплоносителя.

Ответы эксперта (как не ошибиться с выбором трубы)

Обычно смотрят на следующие показатели материала:

1. Обычно вода в системе отопления нагревается до 75 градусов, но бывает, что это показатель становится выше. Поэтому нужно предусмотреть это и брать материал, который будет выдерживать температуру в 95 градусов. Но при этом материал должен оставаться в такой же форме, как и до нагревания. Ни в коем случае не должно проходить их деформации или прогибания;
2. Бывает, что в системе отопления наблюдаются резкие скачки давления и даже гидроудары. Это тоже нужно предусмотреть, полипропилен должен и такую нагрузку;
3. Часто в системе отопления бывают агрессивные вещества, особенно если речь идет о центральном отоплении. Стенки внутри не должны ржаветь, подвергаться коррозии, поэтому пластик очень хорошо подходят для этой цели;
4. Чтобы вода хорошо и свободно циркулировала по системе, нужно обеспечить ей нормальный проход по трубам. Они не должны обрастать накипью внутри, разъедаться и обрастать коррозией. У полипропилена как раз есть устойчивость к подобного рода изменениям, поэтому и использовать его в системе отопления целесообразно;
5. Трубы не должна расширяться, иначе они могут провиснуть от такого изменения;
6. Также если внутри есть какие-то неровности, то вода, продвигаясь по трубам, может шуметь. В этом случае полипропилен хорошо тем, что все движение будет происходить беззвучно;
7. Внешний вид материала не меняется, он прост в уходе, достаточно изредка вытирать пыль и все. Не нужно подкрашивать, как металл.

Почему нужно правильно подбирать диаметр труб отопления

Самая простая система индивидуального отопления дома состоит из: котла, радиаторов отопления, расширительного бака и трубопроводов, соединяющих все эти элементы. И если для котла, бака и радиаторов имеются относительно простые формулы расчета, по которым проводится подбор параметров, то относительно труб необходимо серьезно начинать изучать теплотехнику. Дело в том, что именно от правильно подобранного размера труб зависит то, как будет работать отопление. И в тоже время, здание будет обеспечено теплом в отопительный сезон. Если расчеты будут проведены правильно, то оборудование будет работать сбалансировано. Температура в помещениях будет стабильной даже в самые прохладные дни, и при этом потребление энергоносителей будет небольшим. Другое дело, если диаметр труб будет меньше необходимого – здание будет плохо прогреваться. Соответственно, отопительный котел для достижения нормальной температуры будет работать в критическом режиме.

Когда диаметр магистральных труб будет больше необходимого, это будет создавать проблемы другого характера. Увеличенный объем труб заполняется теплоносителем, объем которого больше расчетного. А это означает, что и теплопотери при транспортировке его к батареям будут значительными. В этом случае заметно увеличится потребление топлива. Следовательно, это совсем не будет означать повышения температуры в доме.

Типы полипропиленовых труб

Свойства труб напрямую зависят от структуры материала:

• РРН (гомополимер полипропилена) – твердый материал, недостатком которого является невозможность противостоять низким температурам. Именно поэтому такие трубы чаще всего находят применение при обустройстве промышленных трубопроводов для подачи холодной воды, или же при организации вентиляционных каналов;
• РРВ (блоксополимер) – отличный износоустойчивый материал, в составе которого присуствует до 30% полиэтилена. Именно он придает готовым изделиям способность противостоять низким температурам, а также необходимую гибкость. Благодаря всем этим преимуществам данные трубы часто используются не только для подачи холодной воды, но и для транспортировки агрессивных веществ. Кроме того, такой тип труб используется при обустройстве внутренней канализации и напольного отопления. Из данного материала также изготавливают ударопрочные трубы и фитинги, что еще раз подтверждает их отличные эксплуатационные свойства;

• PPR, PPRC (сополимер пропилена и этилена). Такие трубы нашли широкое распространение при обустройстве системы холодного и горячего водоснабжения, отопления, в т.ч. и напольного, но при этом стоит учитывать, что температура теплоносителя не должна превышать 70 0С;

• PPs (специальный пропилен) – это самый популярный на сегодня материал, который и стоит выбирать для обустройства у себя дома надежной системы отопления и теплоснабжения. Подобные трубы обладают невероятными эксплуатационными свойствами: они выдерживают высокой давление, низкие температуры, а теплоноситель в них может подаваться с температурой до 95 0С, и при этом можно быть совершенно уверенным, что материалу труб ничего не будет.

Причины выбрать для контура отопления полипропиленовые трубы

Выполнение домашней или внутриквартирной разводки начинается с консультаций с мастерами по монтажу систем отопления и походов по магазинам в поисках подходящих материалов. Практически все специалисты единогласно советуют отдать выбор полипропиленовым трубам как лучшему материалу для частного дома или замены центрального отопления многоэтажных домов.

Основные побудительные причины, по которым выбираются трубы полипропиленовые для отопления, основаны на их технических характеристиках

• Возможность выдерживать высокое давление. Отопительная разводка из полипропилена с температурой теплоносителя до 70 градусов способна выдержать рабочее давления от 4 до 6 атмосфер.
• Высокий показатель термоустойчивости. В обогреваемом контуре, выполненном из труб PPR, максимальная температура воды составляет 95 градусов.
• Теплопроводность. Благодаря этому свойству трубопровод из полипропилена не покрывается капельками конденсата.
• Антикоррозийная устойчивость для отопления. Полипропилен не вступает в реакцию с химическими веществами. Внутренняя поверхность не забивается и не зарастает твердыми наслоениями.
• Большой запас прочности. В нормальных условиях эксплуатации трубопроводы отопления из полипропилена могут эксплуатироваться до 50 лет.

Несложная технология сборки отопительного контура в сочетании с полной комплектацией соединительными и стыковочными фитингами выводит полипропиленовые трубы в топ продаж популярных полимерных изделий.

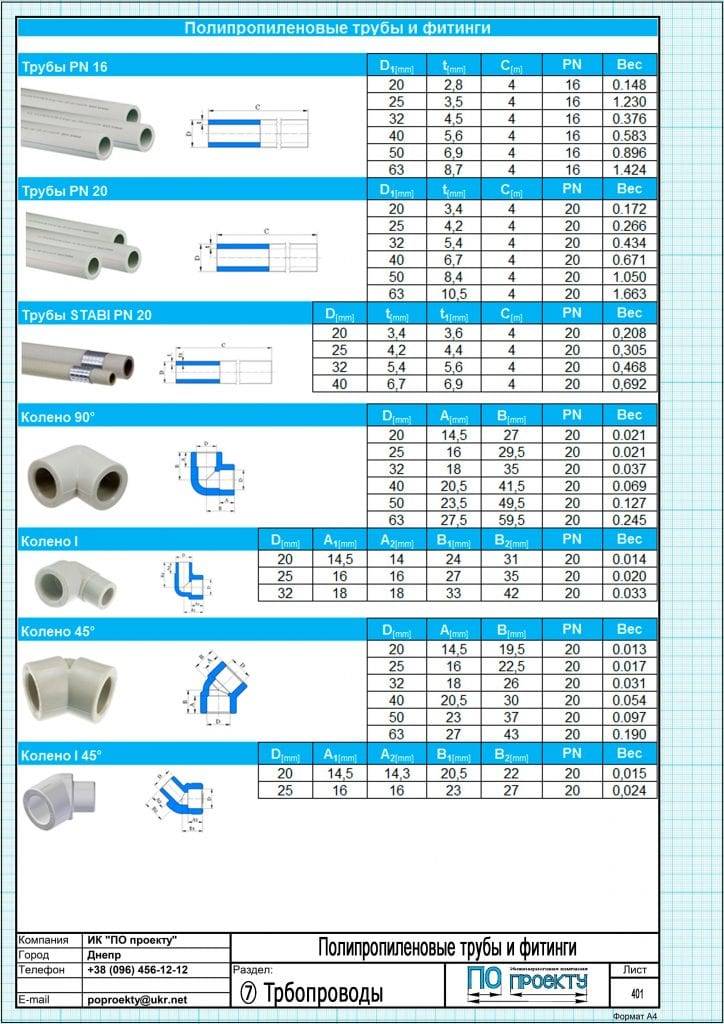

Размеры полипропиленовых труб в зависимости от сферы применения

Полипропиленовые трубы используются в разных сферах производства, поэтому к их размерам, толщине стенок и устойчивости к давлению и температуре предъявляются разные требования.

Размеры полипропиленовых труб для вентиляции

Полипропиленовые трубы, используемые для вентиляции, предназначаются для обеспечения беспрерывного движения воздуха. Поэтому они не должны быть особо прочными, но легкость точно не будет лишней, так как системы вентиляции нередко устанавливают на декоративные перегородки или над подвесными потолками.

Размеры полипропиленовых вентиляционных труб определяются в соответствии с типом помещений, где они будут использоваться. Как правило, устанавливают стандартные пятиметровые трубы, так как с более длинными изделиями работать неудобно. Говоря о вентиляционных трубах разных размеров, нужно понимать, что они необязательно будут иметь привычную для нас круглую форму.

Диаметральный размер вентиляционных полипропиленовых труб в жилых помещениях обычно равен 100–125 мм, соединение осуществляется без сварки методом в раструб.

Размеры полипропиленовых труб для канализации

Сборка полипропиленовых труб осуществляется таким же способом, как вентиляции, но с обеспечением герметичности места стыковки при помощи уплотнительного кольца.

Длина труб внутренней канализации может быть 0,3–2 м, чаще всего используются диаметральные размеры 40, 50 и 110 мм. Труба канализационная полипропиленовая обычно имеет размеры 150 мм или более, их длина – 5 м.

Для самотечной канализации нередко используют гофрированные трубы, если они имеют малые диаметральные размеры, их хранят бухтами. Благодаря гофрированию у труб разных размеров уменьшается чувствительность к просадкам грунта. Как известно, просадки не только приводят к образованию дефектов на трубах, но и образуют участки с отрицательным уклоном, чего следует избегать, так как именно в таком месте будут скапливаться остатки еды, содержащиеся в воде.

Самый большой диаметральный размер полипропиленовых канализационных труб – 600 мм, длина может достигать 10 м. С их помощью оборудуют междомовую канализацию силами тяжелой техники.

Размеры полипропиленовых труб для водопровода значительно меньше: диаметр может быть 16–110 мм, длина любая, но наиболее распространенная – 5 м.

Важно уделять внимание не только размерам полипропиленовых труб систем отопления, но и следующим их характеристикам:

• Рабочая температура. Чаще всего используются полипропиленовые трубы типа PPR, способные работать при температурах 95 °С и выше. Тем не менее, существуют также трубы PPH, которые используются только для оборудования систем вентиляции и холодного водопровода.

• Рабочее давление. На полках супермаркетов обычно лежат трубы PN20 или PN25. Число в их маркировке – это максимальное давление, при котором они могут работать в условиях нормальной температуре. Полипропиленовые трубы PN6 выбирать не следует.

• Армирование. Трубы полипропиленовые размером 16 мм и более могут быть покрыты слоем алюминиевой фольги или иметь прослойку смеси полипропилена со стекловолокном; армирование повышает прочность трубы и снижает вероятность деформаций при высоких температурах. Если трубы топятся в стяжку или штукатурку, то данная характеристика особенно важна.

При наличии выбора лучше остановиться на армированной полипропиленовой трубе для отопления нужного вам размера. Армирование позволит избежать проблем при чрезмерном нагреве воды (в отопительный сезон).

Особые случаи

Отдельно следует выделить трубы, используемые для оборудования наружных систем холодного водоснабжения. Размеры полипропиленовых труб в таком случае могут быть самыми разными (в том числе 60 см). Толщина стенок может быть несколько десятков миллиметров. Производство таких труб обычно осуществляется десятиметровыми плетями.

По мнению монтажников, системы, собранные из полипропиленовых труб различных размеров и диаметров имеют следующие особенности:

• Если полипропиленовые трубы монтируют в местах оживленного движения, то их необходимо поместить в железобетонный короб, который предотвратит их деформацию при просадках грунта.

• Если размер полипропиленовой трубы 300 мм и более, то для ее укладки используется тяжелая техника. Несмотря на то, что полипропилен является самым легким из технических пластиков, трубы больших размеров, изготовленные из него, тяжелые. Для справки: при плотности 0,91 т/м3 полипропилен легче, чем вода.

• Собирая полипропиленовые трубы, не нужно использовать фитинги. Трубы больших размеров варят встык, что никак не сказывается на их прочности, так как их стенки толстые.
