Приточная вытяжная вентиляция в квартире и частном дома: как сделать?

Установка переточных решеток

схема монтажа переточной решетки

Теперь пришло время обратить внимание на движение потоков воздуха по дому. Для его свободного прохождения под каждой межкомнатной дверью должна быть щель высотой минимум 3 сантиметра

Если межкомнатные двери снабжены порогами и плотно прикрываются, необходимо установить переточные решетки.

В каждой двери общая площадь отверстий для беспрепятственного перемещения воздуха должна составлять для жилых помещений минимум 200 куб. см.

Минимальный размер решетки в дверях любого помещения, снабженного каналом естественной вытяжной вентиляции — 800 куб.см. Переточные решетки выполняются из сплавов алюминия и представляют собой две рамки между которыми крепятся горизонтальные жалюзи. Переточные решетки удобны тем, что оставляя свободу движения воздуха, они перекрывают доступ света и звука в помещение. Если установка решеток по какой-то причине невозможна, существует простое и эффективное решение: в нижней части двери просверливаются отверстия и прикрываются вентиляционными кольцами. Кольца могут быть простыми, снабженными сеточкой или шумопоглощающими.

И самый бюджетный вариант — подрез двери. С нижней части срезается полоска 3-4 см, срез заклеивается торцовым кантом. Такая схема не подходит для спален и детских, так как не обеспечивает достаточную изоляцию помещения.

Принцип действия естественной вентиляции

Циркуляция воздуха, при организации системы вентиляции естественного типа, происходит благодаря разнице давления в вентиляционной шахте, за счет чего возникает тяга, выталкивающая внутренний воздух наружу.

На эффективность вентилирования помещения, при данном типе устройства вентиляции, влияют следующие факторы:

Значение давления на наружном и внутреннем срезе вентиляционной трубы. Мощность тяги увеличивается вместе с высотой вытяжного канала.
Значение температуры снаружи помещения и внутри, где расположена вентиляция. Охлажденный воздух тяжелее, поэтому он выдавливает легкий воздух в помещении снизу. В итоге использованный воздух изнутри устремляется в воздуховод.
Уровень конденсата в помещении. Пары легче прохладного воздуха, а поэтому, при устойчивой температуре, они поднимаются и выходят через воздуховоды.

Помимо перечисленных основных факторов, на способность системы справляться с поддержанием комфортного микроклимата в здании влияют также показания атмосферного давления, влажности и температуры.

При схожести температуры внутри и на улице, тяга заметно ухудшается, а чрезмерный нагрев воздушных масс снаружи может привести к обратной тяге. При такой ситуации спасти положение может только вентиляционный канал большой высоты.

Устройство естественной вентиляции в деревянном доме, в сооружениях, построенных из кирпича или газобетона, и в многоэтажных зданиях позволяет существенно сэкономить смету, при этом эффективность воздухообмена от этого не страдает.

Организация вентиляции с выходом в стену

Система вентиляции дома не может быть основана на одном принципе. Важнейшее значение имеет целостный подход. Постоянный воздухообмен может быть обеспечен только при достаточной подаче воздуха. Вот почему так важны естественные способы введения чистого воздуха и принудительная вентиляция в стене. В первом случае речь идет о вентиляции дома путем открытия окон.

Естественная вытяжка

Вытяжка естественного воздуха относится к набору средств для прокладки вытяжных каналов без использования вентиляторов наружного воздуха. Из-за низкой эффективности и зависимости от внешних погодных условий эти системы требуют хорошей подачи воздуха. При оснащении дома естественно функционирующим вентиляционным каналом необходимо продумать его выход в каждом помещении здания и оснастить эти помещения приточными клапанами, которые устанавливаются на стене напротив вытяжного проема.

Установки принудительного действия

По сравнению с естественной вытяжкой, капот с принудительной вентиляцией через стену снаружи оснащен электродвигателем с крыльчаткой, которая всасывает отработанный воздух из жилого помещения. В зависимости от площади помещения или всего здания такие блоки могут иметь разную вместимость. Полноценная система также оснащена приточными вентиляторами, вдувающими массу снаружи в интерьер, которые работают одновременно с вытяжными вентиляторами.

Скорость воздуха в доме в этих условиях составляет от 5,5 до 3 кубических метров в час, что похоже на легкий ветерок. Поэтому такие установки могут вызывать дискомфорт у особо чувствительных людей.

Комбинированное устройство вентиляции

Схема вентиляции со смешанными фильтрами основана на принципе прокладки сети разветвленных воздуховодов для естественной конвекции воздушных масс и оснащения отдельных помещений приточной арматурой. Кроме того, в местах, где водяной пар и влага накапливаются больше всего, через стену организуется принудительная вентиляция снаружи в виде надстенных устройств.

Эта система является наиболее эффективной, так как обеспечивает гибкость при очистке. При хорошей внешней тяге можно избежать использования электроприборов, тем самым сэкономив расходы.

Какой вариант лучше

Аргументы в пользу естественной и комбинированной вентиляции:

Приемлемые финансовые затраты на установку и эксплуатацию.
Минимальное потребление электроэнергии. Вытяжные вентиляторы в комбинированных системах работают с перерывами и потребляют в общей сложности 100-200 Вт/ч. Для воздухозаборников с подогревом потребуется больше – около 500 Вт на комнату.
Естественная принудительная вентиляция способна обеспечить нормативный воздухообмен в одно- или двухэтажном здании, особенно в бунгало.
Нет необходимости выделять площадь в здании для размещения вентиляционного оборудования и прокладки воздуховодов.
Устраняет необходимость в техническом обслуживании агрегата, ежегодной очистке фильтров и воздуховодов.

И последний нюанс: если принудительная вентиляция изначально не предназначалась для дома, выделение места для воздуховодов будет затруднено. Вам нужно будет творчески подойти и разместить вентиляционные каналы под полом или в деревянных потолках, чтобы пройти через помещения. Кроме того, часть жилой площади будет занята бытовой техникой, о чем эксперт рассказывает на видео:

Принудительная вентиляция

Российский климат в любом случае требует грамотного отопления, поэтому естественная вентиляция в загородном доме достаточна далеко не во всех регионах страны. Проблему холодного воздуха в подавляющем большинстве случаев может решить только принудительная вентиляция, которая, в свою очередь, может быть как централизованной, так и локальной.

Разводку воздуховодов вентиляционной системы можно обустроить в стяжке пола

Централизованная система

В простейшем случае используется самый бюджетный вариант — будьте осторожны, так как проектировщики в попытках принизить смету часто его предлагают, когда вся сеть трубопроводов из «грязных» помещений сводится в одну точку, где мощный вентилятор выбрасывает воздух наружу. При этом приток остается естественным – через окна и клапаны. Однако такая система принципиально ничем не отличается от естественной, ведь приточный воздух все равно поступает холодным. Ровно того же эффекта, но существенно дешевле, можно добиться, если для кухни и санузла установить отдельные «выхлопы» с вентиляторами. Очевидно, что это – деньги на ветер, причем буквально.

Централизованная вентиляционная система с автоматическим управлением обеспечивает фильтрацию, подогрев или охлаждение, желаемый уровень влажности подаваемого воздуха, а также отвод отработанного воздуха из помещений

В настоящей приточно-вытяжной системе входные и выходные воздушные каналы сходятся в вентиляционной установке, которая может состоять из приточного и вытяжного вентиляторов, рекуператора, подогревателя и автоматики. То есть, воздух как поступает, так и выводится принудительно. При этом если для системы вентиляции воздуха частного дома купить рекуператор, то его установка обеспечит не только нагрев входящего воздуха, но и значительную экономию электроэнергии или топлива. Это происходит за счет теплообмена потоков в рекуператоре, представляющем собою блок, в котором по тонким фильерным трубкам навстречу друг другу идут два воздушных потока – теплый из помещения и холодный с улицы. На протяжении от десятков до сотен метров пути теплый воздух отдает тепловую энергию входящему холодному потоку, что обеспечивает экономию тепла на 25-50%. Летом рекуператор отключается.

После устройства с рекуперацией устанавливается подогреватель, работу которого контролирует автоматика. Температура воздуха после рекуперации повышается до комфортных +10-150С. Автоматика добавляет возможность плавно регулировать независимые входной и выходной потоки.

Централизованная система вентиляции требует установки весьма дорогого оборудования

Локальная принудительная вентиляция

Централизованная система может выполнять и дополнительные функции, главная из которых – механическая фильтрация входящего потока воздуха.

Но нужно учесть и определенные недостатки:

дорогостоящее оборудование;
наличие сети трубопроводов большого сечения по всему дому требует квалифицированной укладки;
центральный блок сам по себе изрядно шумный и уже только поэтому требует отдельного технического помещения в 6 и более квадратных метров.

Однако, для небольших домов существует и разумный компромисс: обустройство локальной принудительной вентиляции.

Локальная вентиляция помещений позволит избежать затрат на прокладку воздуховодов

На рынке представлен широкий ассортимент малогабаритных вентустановок, рассчитанных на одно помещение. Они также оснащены вентиляторами, фильтром, рекуператором, подогревателем и ионизатором. Внешне они мало отличаются от обычных кондиционеров, им не требуется никаких воздуховодов, разве что небольшой вывод наружу.

То есть, фактически несколько таких аппаратов полностью «перекроют» жилые помещения. Вот только для того, чтобы решить вопрос как сделать в частном доме вентиляцию ванной, туалета, кухни и, возможно, подвала все-таки потребуется установка каналов естественной вентиляции.

Зато такое компромиссное решение вполне возможно получить без обращения к специалистам: будет достаточно воспользоваться подробными инструкциями со схемами и фото. Вентиляция в частном доме в данном случае может быть сделана своими руками.

https://youtube.com/watch?v=mXe4jrrfR0U

Советы специалистов

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, которые должны быть известны для достижения желаемого результата. Например, как правильно выбрать размер отверстий. Выбор зависит от материала, из которого они сделаны. Если отверстие сделано из дерева, то необходимо оставить зазор, который определяется толщиной тепло- и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, в этом случае их трудно сварить. В дереве ремесленнику иногда трудно сделать круглое отверстие. Допускается делать квадратное отверстие, которое на практике гораздо проще сделать.

Однако в бетонных стенах и потолках лучше делать отверстия с точным диаметром. Этот материал устойчив к колебаниям температуры и влажности. Одной из типичных ошибок в работе могут быть следующие особенности строительства дома:

проводка. Не зная точную электрическую схему, не приступайте к работе. Восстановление займет много времени и денег;
оборудование. Без специального оборудования трудно найти место, где его отсутствие гарантировано. Если сверло внезапно натолкнется на препятствие, остановите работу, попробуйте проделать отверстие в другом месте или вырежьте металл;
Ослабление несущей стены. Отверстие в бетонной монолитной стене можно сделать не беспокоясь. Однако кирпичная или блочная стена менее прочна. Работая с молотком, можно легко нарушить целостность участка над отверстием, который может треснуть, а в некоторых случаях обрушиться.

Все работы должны выполняться в соответствии с действующими правилами. Отверстия диаметром менее 200 мм не регулируются и могут быть изготовлены владельцами недвижимости по своему усмотрению. При необходимости просверлить скважину с большими значениями необходимо согласовать эту операцию с соответствующими органами, иначе могут возникнуть серьезные проблемы, вплоть до незначительного штрафа и восстановления проделанной скважины.

Советы по обустройству естественной вентиляции

Каждое помещение в загородных строениях или дачном доме имеет особенности, которые нужно учитывать при монтаже вентиляционных устройств.

В санузле

Для туалета и ванной комнате в загородном строении, необходимо предусмотреть возможность микропроветривания через окна или двери.

В бане

При оборудовании вентиляции в бане предусматривают размещение приточного канала в месте установки печи. Уличный воздух проникает снизу, постепенно вытесняя теплый воздух к потолку, нагреваясь сам. Вытяжной клапан в парной устанавливают под потолком.

Клапана открываю при необходимости быстро просушить парилку или моечную.

В котельной

Если загородный дом обогревается газом, в нем обязательно предусматривают отдельное помещение для размещения оборудования. Газовый котел является объектом повышенной опасности, поэтому требования к оборудованию котельной вытяжкой, достаточно серьезные.

Вентиляция котельной монтируется отдельно и не врезается в общую вытяжную трубу, чаще всего для избавления от дыма и газа применяют наружную трубу.

Для доставки наружного воздуха в котельные используют приточные приборы. Слабым местом приточно-вытяжной системы естественного типа в котельных является зависимость от мощности ветра. В тихую, безветренную погоду, обеспечить хорошую тягу невозможно.

Повороты вентиляционных каналов снижают эффективность на 10%.

В жилых комнатах

Для обеспечения эффективной циркуляции воздуха между отдельными комнатами в доме необходимо устраивать в нижней части дверных полотен небольшие отверстия или зазоры между дверным полотном и полом.

На кухне

При монтаже вытяжной вентиляционной решетки над плитой, нужно располагать это устройство на расстоянии 2 метров от пола. Такое положение вытяжки позволяет эффективно удалять избытки тепла, копоть и запахи, не давая распространиться им по помещению.

Вентиляция в доме: требования и принципы устройства

Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме. При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией

Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.

Об обустройстве вентиляции следует задуматься ещё на этапе планирования строительства дома

Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.

Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.

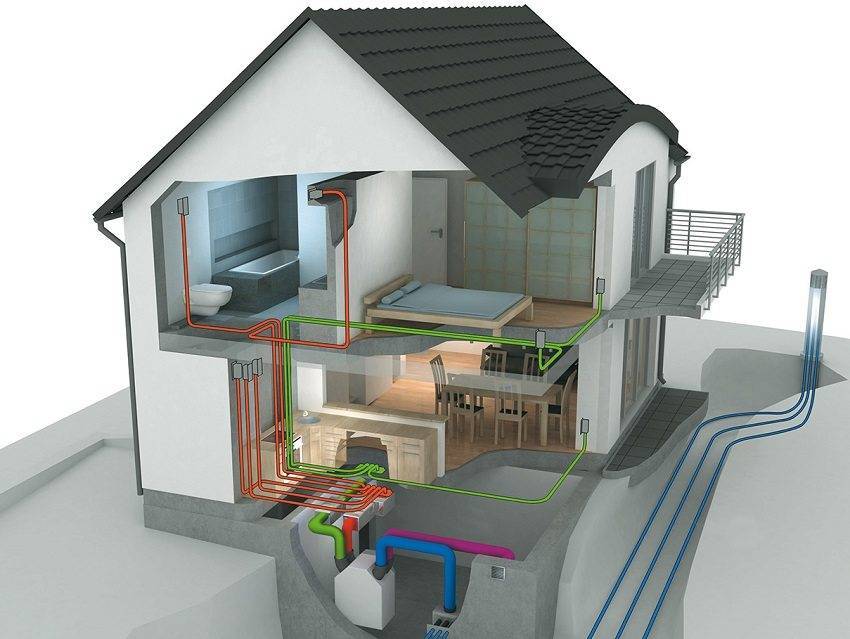

Схема воздухообмена при механической и естественной вентиляции помещения

Предварительная оценка

Поскольку частный дом – это не многоэтажная высотка, то расчет схемы вентиляции в доме своими руками не потребует особенных усилий, хотя в реальности он регулируется пятью перекрестными СНиПами. В самом грубом виде расчет выглядит так:

в жилом помещении площадью менее 20 м2 воздухообмен должен происходить со скоростью 3 м3/час;
если площадь комнаты больше 20 м2, то использовать расчет по площади нецелесообразно – результат может сильно отличаться от реального из-за специфики планировки. Достаточно использовать другой метод: учтем, что величины воздухообмена должны составлять не менее 30 м3/час на человека;
«грязные» помещения (кухня, туалет, подсобки, всевозможные хранилища и мастерские) требуют не менее 110 м3/час. Исключением является кухня с газовой плитой, которая сама по себе слишком активно использует кислород. Тут необходим приток со скоростью воздуха не менее чем 140 м3/час.

Элементы обустройства естественной системы приточно-вытяжной вентиляции частного дома

Этих параметров вполне достаточно для обсчета системы вентиляции частного дома в идеальных климатических условиях (температура летом +250С, зимой около -50С) при использовании естественной вентиляции. Однако, при температуре -200С заменить за час объем воздуха кратностью в полтора объема всего дома, равнозначно «обогреву» до 0-50С. Нужно учитывать, что количество затрачиваемой энергии на обогрев помещений является отнюдь не линейной функцией от разницы температур. Дополнительные усилия по нагреву приходящего воздуха обойдутся слишком дорого даже без учета логистики. И даже при достижении оптимальных параметров нужно быть готовым к жесточайшим сквознякам из-за резких перепадов воздушных температур в разных помещениях.

Остается только заранее выбрать, какой вид вентиляции жилого дома будет использоваться: естественная или принудительная.

Чтобы рассчитать, как правильно сделать вентиляцию в доме, необходимо грамотно распределить воздушные потоки

Вентиляции на кухне

Основным источником свежего запаха на кухне является вытяжка. Она устанавливается на 75 см выше газовой и электрической плиты. При необходимости монтируется принудительная приточно-вытяжная система, расположенная в вентиляционном канале. Перед ее установкой нужно проверить функционирование тягового отвода.

Советы, как сохранить чистый воздух и комфортную температуру на кухне:

Корпус вытяжки лучше выбрать из алюминия.
Фильтры нужно чистить два раза в год. Таким образом, вытяжкам будет впитывать в себе все неприятные запахи.
Для помещений более 20 м. кв. нужно предусмотреть два вытяжных канала.

Схема вентиляции на кухню

Для вентиляции кухни нужно предусмотреть отдельный вентиляционный канал. Он должен быть выполнен из нержавеющих материалов с гладкой поверхностью, чтобы на нем не оседала сажа и пыль. Выводной канал располагается над варочной поверхностью или плитой. При соблюдении всех норм воздухообмен будет осуществляться со скоростью 110 м/час.

Монтаж вытяжки с отводом через стену

Если нет готовой вентиляционной шахты, монтаж вытяжки начинается со сверления стены под разметку. На втором этапе нужно повесить вытяжку и подвести к ней воздуховод.

Этапы монтажа

Использование вентиляции такого типа актуально в любом помещении – от спальни до кухни. Количество клапанов при этом можно выбрать таким способом:

По 1 клапану под каждым окном.
По 1 клапану на каждые 15-20 «квадратов» площади.

Для монтажа вентклапана потребуется следующий набор инструментов:

Карандаш (маркер, ручка).
Перфоратор.
Коронка по бетону (диаметр – 60 мм).
Сверло по бетону (диаметр – 40 мм).
Сверло по бетону (диаметр – 6 мм).
Промышленный пылесос (если нет – веник и совок).
Полиэтилен (или тряпки) – чтобы застелить место проведения работ.
Плотный и прочный полиэтиленовый пакет для мусора.

Установка изделия выполняется над батареей таким образом, чтобы выходное отверстие «смотрело» на ее центр. При этом расстояние от корпуса (а точнее – от выходного отверстия) до радиатора должно быть как минимум 15 см.

Сверление отверстия под воздуховод клапана Домвент

Теперь рассмотрим пошагово сам процесс:

Выполняется разметка: к стене в выбранном месте прикладывается корпус.
Отмечается центр отверстия под трубу и отверстия под крепежи.
Коронкой с диаметром 60 мм стена сверлится на глубину в 7-10 см. Для того, чтобы не засорять пол в помещении – под отверстие следует подставить пакет (или подстелить пленку/тряпки).
Сверлом с диаметром 40 мм стена досверливается насквозь.
В проделанное отверстие вставляется пластиковая трубка. Снаружи она должна быть вровень с поверхностью стены, изнутри – выступать на 7-10 мм. При необходимости трубу следует обрезать до нужных размеров.
На ближний к помещению конец трубки надевается теплоизолятор. Он должен выступать из отверстия примерно на 10 мм, не более. При необходимости лишнее отрезается.
С наружной части (с улицы) к трубке приклеивается решетка (выполнять это придется, высунувшись из окна).
Сверлом с диаметром 6 мм сверлятся отверстия под крепежи.
В отверстия вставляются пробки крепежей.
Корпус клапана прижимается к стене и фиксируется саморезами.
В корпус устанавливается антимоскитная сетка и уплотнители.
Корпус закрывается.

Сама процедура при участии двух человек и наличии вышеупомянутого инструмента в среднем займет около часа. Цена установки вентиляционного клапана Домвент наемными специалистами – обойдется примерно в 2000 рублей.

Уход и чистка

Эксплуатация изделия со временем приводит к тому, что уплотнитель, расположенный внутри корпуса, постепенно загрязняется. Чистить его рекомендуется примерно раз в году. Для этого лучше всего подходит теплое время года – поскольку использование вентклапана прежде всего актуально именно в холодную погоду.

Чтобы очистить шумопоглотитель вентклапана Домвент, требуется снять крышку корпуса, достать уплотнитель и просто несколько раз встряхнуть его, избавляясь от пыли. Как вариант – сделать это можно и пылесосом (что гораздо эффективнее).

Если грязи слишком уж много – можно промыть полифом под слабо текущей водой. В данном случае перед установкой уплотнитель требуется обязательно просушить. После очистки шумопоглотитель устанавливается обратно, и прикрывается крышкой корпуса.

Разобранный корпус клапана Домвент

Помимо избавления от пыли, зимой следует обращать внимание на состояние наружной решетки – при сильных морозах она может обмерзать. Для решения проблемы заслонку клапана требуется полностью закрыть – пока лед полностью не растает

Расчет вытяжной вентиляции

вытяжной вентилятор

Расчет вытяжной и приточной вентиляции промышленных помещений начинается с выявления источников ядовитых или взрывоопасных выделений. Далее рассчитывается расход приточного и вытяжного воздуха, достаточного для обеспечения санитарных норм. Если в помещении нет источников вредных веществ, расчет вытяжной вентиляции ограничивается формулой:

O=m * n,

здесь: О – объем воздуха, регламентированный санитарными нормами; m – расход свежего воздуха на одного рабочего в час; n – количество сотрудников.

Величина m определяется СНиП на каждого сотрудника:

при наличии проветривателей m=30 кубометров в час;
без притока воздуха m=60 кубометров в час.

Зачастую вредные вещества выделяются по всему объему цеха и необходимо уменьшить их концентрацию до ПДК в месте нахождения людей, после чего отвести с помощью механической вытяжной вентиляции. Нормы ПДК можно найти в специальной литературе, для каждого вредного вещества существует свой порог. Рассчитаем объем свежего воздуха, необходимый для разбавления до ПДК:

О=Мв\(Ко-Кп),

здесь: Мв – вес вредного вещества, поступающего в воздух за 1 час; Ко – удельная концентрация вредного вещества в воздухе помещения; Кп – концентрация вредного вещества в приточке. Зная необходимый объем воздуха, можно подобрать мощность двигателя для вытяжной вентиляции.

Если в цеху выделяется несколько вредных веществ, расчеты выполняются по каждому из них отдельно и потом суммируются. Для определения общего воздушного баланса помещения складываются расходы всех местных вытяжных вентиляций для пайки и суммарный приток.

Чтобы определить количество приточного воздуха, рассчитываем излишки теплоты:

W=Ol + [3,6q – c * Ol(Tr – Tp)/c(T1-Tp)],

здесь: Ol – объем удаляемого локальными вытяжками воздуха; q – количество тепла, выделяемого станками и продукцией; c – теплоемкость, берется из справочника, равняется 1,2; Tr – температура удаляемого из рабочей зоны воздуха; Tp – температура притока; T1 – температура удаляемого из всего помещения воздуха.

Естественного типа

расчет вентиляции для жилых домов

Рассмотрим, как рассчитать вытяжную вентиляцию естественного типа. При таком виде воздухообмена отработанный воздух вытягивается через шахты. На его смену через специально оборудованные или стихийно возникающие щели поступает свежий воздух с улицы.

Рассчитываем разность давлений на концах вытяжного канала в Паскалях:

∆H=g*L(Ωh-Ωb),

здесь: g – 9,8 – ускорение свободного падения, L – длина воздуховода, Ωh – плотность воздуха на улице, Ωb – плотность воздуха в воздуховоде.

При аэрации в помещение проникает количество воздуха, определяемое по формуле:

O=3,6*Q/(tv–tp),

здесь: 3,6 – удельная теплоемкость, Q – суммарный теплоприток, tv – температура выдува, tp – температура притока.

Для самого длинного воздуховода рассчитывается потеря давления, равная суммарной потере давлений всех отрезков.

На одном участке потеря давления вычисляется так:

P=r*L + z,

здесь r – потеря давления на отрезке, L – длинна отрезка воздуховода, z – потери от сопротивления.

Приточная вентиляция в частном доме

Рекомендации

По проектированию естественной вентиляции в строящемся доме

По модернизации вентиляции в уже построенном доме
