Как подключить электрический котел к системе отопления
Как подключить электрический котел? Прежде чем начать подключение электрокотла к системе отопления, нужно выбрать одну из схем обвязки. Существуют следующие варианты:
- монтажкотла с обвязкой электронасоса и расширительной емкости;
- установка электрокотла в совокупности с работойс твердотопливной печьюили газовым котлом;
- обвязка с аккумуляторной емкостью горячей воды или внешним электрическим водонагревателем;
- подсоединение электрокотла к отопительным сетям и ГВС;
- подключение к бойлеру.

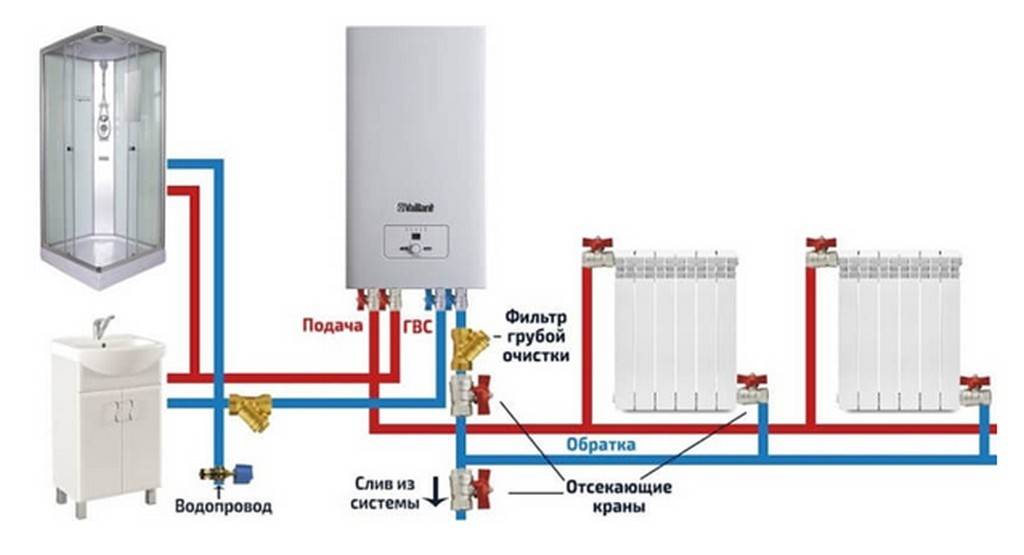

Схема подключения электрического котла к системе отопления
Как правило, в комплекте с современными электрическими котлами прилагаются необходимые детали. Группа безопасности котла защищает устройство от скачков давления и выполняет сброс воздуха по мере нарастания высоких температур.
В первую очередь, на прямой участок трубы устанавливается группа безопасности.Затем монтируется шаровой кран,который отсекает подачу теплоносителя. На обратный трубопровод крепится циркуляционный насос грязевой фильтр.
Если потребуется подключить котел к открытой системе отопления с естественной циркуляцией, то отопительные трубы нужно будет расположить с уклоном 3 мм на 1 пм.
Схемы электрокотлов для подготовки ГВС:
- двухконтурный котел с двумя элементами подогрева, встроенными в него;
- одноконтурный котел с внешним водонагревателем или бойлером.
Двухконтурный котел подключается к системе отопления стандартно.Сложности не возникнуть, если следовать схеме ниже. Основной момент — правильно установить запорные вентили.
Подключение одноконтурного котла
Подключение одноконтурного котла с внешним водонагревателем или бойлером осуществляется с использованием так называемых трехходовых клапанов, выполненных по отсекающему типу. В аккумуляторном отсеке находится термостат, который подает сигнал после того, как клапан осуществляет движение воды для обогрева системы отопления.
Виды электрокотлов для обогрева частного дома
Современные электрические котлы отопления для частного дома, классифицируются по используемому принципу работы, зависящему от установленного нагревательного элемента. По внутреннему устройству, электрокотлы делятся на электродные, индукционные и ТЭНовые.
Котлы индукционного типа, в связи с особенностями работы: высокой интенсивностью шума, большими энергозатратами и габаритами, ограничены промышленным применением. Отопление загородного дома электрическим котлом, выполняют ТЭНовыми и электродными отопителями. У каждого электрокотла, есть свои особенности, влияющие на теплотехнические характеристики, экономичность и другие рабочие параметры.
Электродные электрокотлы
Конструкция электрокотла электродного типа, состоит из корпуса, нагревательного элемента и капсюля или емкости, в которую поступает теплоноситель. Электродный отопительный прибор, имеет лучший КПД, по сравнению с ТЭНовыми аналогами, благодаря уникальному принципу работы. Теплоноситель нагревается под прямым воздействием электрического поля.
В устройстве присутствует несколько электродов. При прохождении электричества, ионы, находящиеся в жидкости теплоносителя, начинают вибрировать с частотой 50 Герц. В результате вибрации, теплоноситель моментально нагревается и поступает в систему отопления.
Электродные электрокотлы, отличаются следующими характеристиками:
- Небольшие размеры – это самые малогабаритные электрокотлы, представляющие небольшой контейнер, устанавливаемый непосредственно на трубу отопления.
Энергоэффективность – во время работы, нагрев теплоносителя осуществляется вследствие прямого воздействия электрического тока. Экономичность во время работы электрокотла, по сравнению с ТЭНовым, достигает 40%. Поэтому, можно сделать вывод, что электродные котлы, самые экономичные из всех предлагаемых потребителю устройств обогрева.
Особенности эксплуатации – электродные агрегаты выпускаются исключительно в одноконтурном исполнении. Для подключения к ГВС, устанавливают выносной бойлер косвенного нагрева. Электрокотел работает с определенным типом теплоносителя.Для эффективного нагрева, требуется, чтобы жидкость в системе отопления, содержала большой процент солей. При воздействии электричества на теплоноситель, выделяется электролизный газ, что потребует регулярно стравливать воздух из системы отопления.
Электродные энергосберегающие электрокотлы, стоят дешево и неприхотливы в процессе эксплуатации. На данный момент, выпускаются несколькими российскими компаниями.
ТЭНовые электрокотлы
Принцип работы ТЭНового электрокотла, связан с косвенным нагревом теплоносителя. Внутренняя конструкция, напоминает электродный аналог, только вместо электродов, используется трубчатый нагреватель. Еще одно отличие в том, что камера нагрева, теплоизолированная.
Акцент на производстве ТЭНовых котлов, делают многие ведущие европейские концерны, что повлияло на комплектацию оборудования. Так, в теплогенераторах, используется микропроцессорное управление, позволяющее контролировать работу удаленно. Котел подключается к выносным комнатным термодатчикам, имеет погодозависимую автоматику.
Современное ТЭНовое котельное оборудование, отличается следующими рабочими характеристиками:
- Габариты – внешний вид электрокотла, идентичен тому, который используется для навесных газовых котлов. Прямоугольный корпус, обычно, в белом цвете.
Энергоэффективность – нагрев теплоносителя, осуществляется методом косвенного воздействия. Электрически ток раскаляет спираль трубчатого нагревателя. Тепло передается поверхности ТЭНа, соприкасающейся с теплоносителем. Во время теплопередачи, теряется 30-40% тепловой энергии.
Особенности эксплуатации – устройство ТЭНового оборудования, позволяет предусмотреть второй контур для обеспечения потребностей ГВС здания. Двухконтурные электрические котлы для отопления и горячего водоснабжения частного дома, используют проточный нагрев теплоносителя.Для увеличения энергоэффективности и моментальной подачи горячей воды, некоторые модели, снабжаются встроенным бойлером-накопителем.
ТЭНовые котлы, предназначены для подключения к традиционным радиаторным системам обогрева, а также, низкотемпературным схемам отопления (теплым полам). По своим функциональным возможностям, электрокотлы с трубчатым нагревателем, существенно превосходят электродные аналоги, но уступают в отношении экономичности и энергоэффективности.
Преимущественные показатели электродных отопительных приборов
Эксплуатация автономного источника тепла позволяет управлять не только микроклиматом и терморегуляцией в доме, но и расходами на тепло. При этом электродные котлы имеют ряд очевидных преимуществ по сравнению с ТЭН- и индукционными аппаратами.
Вся вода, которая поступает в котел электрический электродный, нагревается практически мгновенно и в полном объеме. Ввиду отсутствия неуправляемой инерции нагрева теплоносителя в конструкции достигается очень высокий уровень КПД – до 98%.
Постоянный контакт электродов с жидким теплоносителем не приводит к образованию слоя накипи. И, соответственно, быстрому выходу из строя нагревателя. Это происходит благодаря тому, что в конструкции прибора происходит постоянная смена полярности – поочередное движение ионов в разных направлениях со скоростью 50 раз в секунду.
Принцип электродного нагрева жидкости позволяет сократить объем теплогенератора в несколько раз по сравнению с ТЭНовыми приборами аналогичной мощности. Небольшие размеры и малый вес оборудования – очень выгодные черты, которыми отмечены котлы электродные. Отзывы опытных пользователей подтверждают удобство пользования бытовыми приборами, простоту монтажа и возможность их расположения в любых помещениях.
Наличие на внешней панели аппаратов блока цифровой настройки позволяет разумно регулировать интенсивность работы котла. Функционирование в заданном режиме помогает сэкономить до 40% электрической энергии в доме.
В случае разгерметизации системы или утечки воды можно не опасаться поражения электричеством. Без теплоносителя движения тока не будет, поэтому котел просто прекращает работу.
Отсутствие звуковых колебаний обеспечивает тихую работу.
Принцип действия электродного котла подразумевает полное отсутствие продуктов сгорания или других видов отходов. Не требуется также и запаса топливных ресурсов.
Производители
Цены зависят от продвинутости электрокотла, наличия дополнительных опций и мощности. Поэтому перечисленные ниже примеры изделий ориентировочные и отображают тенденцию в стоимости на стандартные модели.
Электродные (ионные)
| Производитель | Характеристика продукции и бренда |
|---|---|
| Галан (лидер на отечественном рынке) |
|
| SIA «BERIL» |
|
| ЭОУ |
|
Сравнение цен (руб.):
- Галан (РФ): 4000–30000;
- ЭОУ (РФ): 4600–15000;
- Beril (Латвия): 4450–25000.
ТЭНовые
| Производитель | Примеры изделий |
|---|---|
| Электромаш (один из самых дешевых брендов) | ЭВПМ-6:
|
| ZOTA | ZOTA 9 Econom:
|
| Protherm | Protherm Скат 12KR 13:
|
Сравнение цен (руб.):
- Электромаш 1900–17000;
- ZOTA 6000–30000;
- Protherm 30000–80000.
Индукционные
| Бренд | Примеры моделей электрокотлов |
|---|---|
| ВИН (Альтернативные энергии) | ВИН 3:
|
| ZAVOD VIK | ВИК-5:
|
| АнтиГаз | ВИН-10:
|
Итог по ценам (руб.):
- ZAVOD VIK: 28000–75000;
- АнтиГаз: 35000–85000;
- Альтернативная энергия (ВИН): 33000–87000.
Топ производителей
Есть много европейский и российских компаний выпускающих котлы, которые допустимо монтировать в тёплых полах. Мы расскажем о самых известных, производящих продукцию высокого качества.
Watch this video on YouTube
Buderus Logamax
Немецкая компания, выпускает экологические тэны настенного типа разной мощности.
Плюсы Buderus Logamax:
- могут подключаться к любому виду отопления;
- доступна установка в закрытых системах;
- обладают повышенным КПД;
- не сложный монтаж.
Среди минусов — высокая цена.
Kospel EKCO
Польская компания, выпускает настенное тэновое оборудование, которое может подключаться к тёплым полам. Оснащено регулятором мощности с 6 ступенями регулировки, и автоматическим выключателем.
Процесс монтажа и эксплуатации данных аппаратов прост. Но стоит такое электрическое оборудование дорого.
«Галан», серии «Очаг», «Гейзер», «Вулкан»
Надёжные электрические котлы российского производителя, с гарантийным сроком — 30 лет. Легко оптимизируются под любой уровень теплопотерь, имеют быструю окупаемость.
Оборудование проточное, поэтому его установку не требуется согласовывать с надзорными службами. Нагрев воды осуществляется без тэна, ионизацией.
К плюсам можно отнести:
- автоматизацию;
- простату монтажа,
- бесшумную работу;
- невысокую стоимость.
Среди минусов:
- боятся резких скачков напряжения;
- наличие большой нагрузки на проводку.
Ferroli
Итальянская компания производящая огромный модельный ряд настенных одноконтурных электрокотлов разной мощности, которые подключаются к одно и трёхфазной сети.
Качественные электрокотлы с функцией погодозависимости. Имеют цифровую панель управления в виде ЖК дисплея.
РусНИТ
Компания (Россия), производит небольшие и лёгкие электрические котлы устанавливающиеся на стену, способные отапливать помещение до 80 м2. Работают от однофазной и трёхфазной сети.
Политика цен компании — доступность для большинства потребителей. Стоит отметить сложность монтажа, которая иногда возникает во время подключения у неподготовленных людей.
Baxi Amptec
Baxi (Италия) — выпускаемые аппараты подходят для разных систем обогрева — радиаторы или половые. Ряд моделей могут функционировать на низких температурных показателях.
Приборы имеют компактный размер, просты в управлении. Их цена на прямую связана с мощностью агрегата.
Альтернативные котлы
Хотелось бы коснутся использования другого вида топлива, вместо электричества. Существуют котлы, которые для своего разогрева потребляют газ, соляр, бензин, уголь, дрова, да и в принципе любой горючий материал. Самыми выгодными в таком плане выглядят газовые — у них лучшее из всех соотношение трудозатрат, потребления и цены владения. Хотя, конечно, нужна подведенная централизованная газовая линия — баллоны не вариант. Подключение котла, в принципе, вне зависимости от его вида, производится аналогичным методом, как и для электрических. Естественно с учетом дополнительных двух коммуникаций — вентиляции и дымохода.
Отопление частного дома своими руками: схемы.
Монотрубная система (однотрубная).
Принцип движения воды в однотрубной системе таков. Вода из котла перемещается по трубе из одного радиатора в другой. Естественно, на пути движения температура воды в системе падает за счет передачи тепла в помещение. Как правило, температура в последнем радиаторе уже недостаточна, чтобы должным образом обогреть помещение. В этом и заключается ее основной недостаток. Если один радиатор выйдет из строя, придется отключать всю систему. Также ее практически невозможно отрегулировать. Монотрубная система самая простая в монтаже и демократичная по затратам, но с низкой эффективностью и последующими неприятными нюансами эксплуатации.
Тэновые электрокотлы
Лидеры производства компании ЭВАН и Теплотех. Популярность в большинстве своем, основывается на простом строении, следствием чего стала доступная цена оборудования.
В бак встроены нагреватели -ТЭН. Запускать можно либо все, либо определенное количество, зависимо от того, какая выбрана температура. Сами нагреватели – это спираль с достаточно большим удельным сопротивлением. Эта деталь находится в трубке из керамики.
В процессе нагревания она отдает свое тепло керамике. А уже та нагревает воду, поступающую в бак. Дополнительно электрокотел имеет специальную панель управления, где можно определить температурный режим. В современных моделях имеются датчики, которые «наблюдают» за работой котла и отключают его, если вдруг возникнет опасная ситуация.
В чем преимущества таких электрокотлов:
- Модели двухконтурного типа допускают подключение контура горячего водоснабжения;
- Можно применять для нагрева не только воды, но и любой иной жидкости;
- Простота конструкции позволяют выполнить несложный ремонт даже, если хозяин котла – непрофессионал в этом деле;
- Весьма бюджетен в плане приобретения;
- Хороший охват мощности.
Если объемы используемой воды действительно внушительны, то целесообразнее будет поставить бойлер для этих целей. Поскольку, в отдельных моделях во время включения кипятка, притормаживается согревание воды для отопления.
Слабости:
- Габариты подобных котлов довольно велики;
- На тэнах образовывается накипь, потому работоспособность котла со временем падает.
Монтаж
О том, как выбрать электрический котел и какой рейтинг у разных моделей мы поговорили, пора перейти к их оснащению и общему монтажу. Произведя расчет и купив подходящую модель надо оценить ее комплектацию. В зависимости от полноты приобретаются недостающие элементы необходимые для общей функциональности. К примеру, если котел идет с расширительным баком — дополнительный покупать не нужно, а вот если отсутствует насос — его придется взять. То же самое относиться к любой обязательной части конструкции. В сущности, схема подключения всегда выглядит так:
Это ее полный и избыточный вариант. При недостатке денег можно вполне обойтись без регулятора уровня температуры (1), антиконденсаторного насоса (8), обратного клапана (9), датчика минимальной температуры (10). Все остальное весьма желательно, включая блок безопасности, состоящий из манометра и аварийной системы сброса давления.
Диаметр используемых труб берется исходя из количества радиаторов. Если их не более 8, то достаточны каналы в 25 мм, при большем применяются 32 мм. К котлу присоединение выполняется в зависимости от диаметра его выходов — обычно через размерные переходники. Есть маленький фокус, позволяющий поднять эффективность системы. На выходе делают короткий участок трубы (вне зависимости от характеристик, заложенных в сам котел) в 40 мм. А от нее уже разводят все остальные трубы. Кроме того, каналы, идущие от основного к батареям, выполняются диаметром на 5 мм меньше. Все это позволяет более полно прокачивать отопительную сеть, без воздушных пробок.
Подключается система в щиток питания через отдельный, подходящий по параметрам автомат защиты, естественно с учетом того, сколько фаз используется. Расчет номинала производится по одной из двух формул:
Iавтомат = Pпотребление / 224 для однофазных котлов,
Iавтомат = Pпотребление / 624 в случае использования трех фаз.
Полученные результаты могут не совпадать с параметрами модельных рядов выключателей, представленных на рынке. Берется ближайший номинал в сторону увеличения, ведь характеристика показывает граничную нагрузку тока в амперах при котором происходит отключение оборудования от сети.
Важен и соединительный кабель, вернее его сечение и материал. Алюминиевый требуется толще и греется, медный тоньше и надежнее.
Обязательно и наличие отдельного контура заземления на корпус котла. Используемые токи высоки, лишняя защита не помешает.
Что касается подключения насоса к котлу, — рекомендуется делать его в линию на ввод обрата теплоносителя. При более холодной воде он и проработает дольше. В теории можно выполнить систему даже без использования насоса, чтобы жидкость двигалась самотеком, за счет правильных 5° наклонов трубы сверху и снизу всей конструкции. Но применять такой метод не рекомендуется — слишком медленно будет идти обмен, а значит и вся экономия электроэнергии вылетит в трубу — теплоноситель станет быстро остывать, а нагреватель постоянно работать. Вообще, наиболее эффективный метод сохранения температуры в таких случаях — горячую трубу пустить поверху, холодную внизу. Хотя, конечно визуальная эстетика конструкции подвода к батареям потеряется.
Теперь то, что касается расширительного бака. В сущности, он — запасное пространство для тех случаев, когда вода увеличит свой объем при закипании. Можно еще немного сэкономить, закрепив любой пустой сосуд выше уровня батарей и выведя туда трубу от общей линии. Правда, выглядеть такая система будет сущим колхозом.
Подключение теплого пола
Наверное, один из самых эффективных методов экономии при использовании электрического котла будет подключение его не к радиаторам, а к смонтированному теплому полу. Конечно, первоначальная цена запуска отопления вырастает, но не настолько сильно, как в прочих случаях. Плюс же очевиден — представьте отопительную батарею равную размерам всему низу жилья. Ее и накалять сильно не потребуется — даже при относительно прохладной собственной температуре она обеспечит нагрев всего окружающего воздуха. Да и ногам приятно по такой поверхности двигаться. Схема подключения котла в этом случае немного отличается — используются специальные разделяющие коннекторы для каждой линии нагрева теплого пола:
Монтаж изготовленного котла
Перед тем, как произвести установку котла, требуется выбрать для него максимально подходящее место. Оно должно позволять правильно и легко производить следующие манипуляции:
- Разводка необходимых труб системы отопления.
- Удобно осуществлять подключение.
- Контролировать процесс работы.
- Обслуживать и производить ремонтные работы при необходимости.
Для достижения подобной цели, необходимо предварительно составить подробную схему размещения радиатора и разводки всех труб, принадлежащих к системе отопления
Кроме того, очень важно подобрать оптимальный вариант для расположения изготовленного котла. Как правило, подобное оборудование имеет компактные размеры, потому их можно поставить на первом этаже жилого дома, многие производят установку в подвале
Специалисты рекомендуют ТЭНовые котлы крепить на стене посредством применения специальных дюбелей. Если речь идет об электродных котлах, их требуется устанавливать на трубах отопительной системы, также можно произвести их закрепление к стене посредством применения хомутов. Индукционные котлы по причине их большого веса рекомендуется монтировать на полу, строго в вертикальном положении.
Процесс подключения выполненного своими руками электрокотла производится строго к отдельному автомату, который расположен в электрическом щитке и к заземляющему контуру. Щиток должен быть рассчитан на самые высокие показатели мощности котла, а проверку качества заземляющего контура желательно доверить специалисту.
Произвести качественный электрокотел своими руками и сэкономить материальные средства достаточно просто. Все что требуется, просто подойти максимально ответственно к процессу его сборки
Качество проведенных работ очень важно, так как процесс работы котла основан на циркуляции воды, которая при наличии проблем может дать течь. Это автоматически приведет к серьезным тратам материальных средств. Ответственный подход к выполнению электрического котла приведет к тому, что работать он будет максимально долго и эффективно
Ответственный подход к выполнению электрического котла приведет к тому, что работать он будет максимально долго и эффективно.
Схема обвязки электрокотла
Если строго следовать схеме обвязки электрокотла, можно не опасаться за долговечность функционирования отопительной системы
Особое внимание следует уделить регулировке температуры теплоносителя на входе и на выходе
Обычно схема обвязки электрокотла отопления включает следующие дополнительные элементы:
- циркулярный насос;
- манометр;
- балансировочный кран;
- распределительный клапан;
- вентили;
- шаровые краны;
- проходной фильтр;
- клапаны – проходной, воздушный, обратный и предохранительный;
- хомуты, муфты, тройники;
- радиаторы (батареи) отопления;
- трубы для теплоносителя – металлические или металлопластиковые;
- крепежные изделия.
Для проведения монтажа потребуется:
- набор гаечных ключей;
- сварочный аппарат;
- болгарка и другие инструменты.
Также схема отопления от электрокотла включает элементы, предназначенные для подсоединения настенных приборов к отопительной конструкции, которая может предназначаться для стандартного обогрева помещений, для горячего водоснабжения или для системы теплый пол.
Одноконтурный вариант обустройства отопления является несложным, необходимо просто следовать инструкции по установке электрокотла. В случае применения двухконтурной системы, схема подключения электрокотла бывает прямой и смесительной. При прямом варианте регулировка температуры нагрева осуществляется при помощи горелки. В смесительной схеме для этих целей используется не только горелка, но и смеситель с сервоприводом.
В двухконтурных системах в обязательном порядке задействуют аварийную схему обвязки для защиты оборудования от непредвиденных ситуаций, например при отключении электроснабжения. Наиболее эффективным способом принято считать создание специального аварийного контура.
Варианты обвязки котла, смотрите примеры на видео:
Как рассчитать необходимую мощность электрического котла?
Прежде чем определить, как подобрать электрокотел для отопления, выясните, насколько хорошо проведены работы по сохранению тепла вашем доме. Для этого проведите такой тест: в зимний день измерьте температуру воздуха в каждой комнате на полу и под потолком. Двери в комнатах должны быть закрыты хотя бы с час, чтобы установилось стационарное состояние теплого воздуха. Разница должна быть в 2–4 градуса. При большей разнице нужно проверить все уплотнения на окнах, форточках, балконных и входных дверях. Если после приведения их в порядок ситуация не войдет в норму – нужно утеплять окна, двери, стены, потолок и даже пол.
Если утепление комнат сделано правильно, то выбор электрокотла для отопления можно сделать исходя из необходимой мощности для всего дома. Она рассчитывается исходя из условия наличия 80–100 Вт на 1 м2. Но это соотношение не учитывает климат в вашей местности, ваши предпочтения – мыть, например, руки и умываться теплой водой или каждый день иметь горячую ванну. Кроме того, на мощность котла и расходы электроэнергии сильно влияет то, как построена система отопления.
Если используется ночной тариф и аккумуляция тепла и горячей воды, то необходимая мощность может быть уменьшена.
Котлы для дачи, частного дома, квартиры, загородного трехэтажного особняка.
На выбор электрокотла прежде всего влияет степень автономности. Если он обеспечивает работу системы отопления и горячего водоснабжения для большого дома, то лучше выбирать котел индукционный соответствующей мощности.
Если дом небольшой, нетрудно заготовить или купить жидкое или твердое топливо, или провести газ, то лучше всего электрический котел (ТЕНовый или электродный) сделать дублирующим, подключить его параллельно к основному котлу и использовать при перебоях в подаче газа или при сильных морозах как дополнительный источник тепла.
В некоторых местностях страны использование электрических котлов весьма проблематично, прежде всего, из-за перепадов, бросков и провалов напряжения или частых и длительных отключений. Эту проблему можно решить использованием электрогенераторов с ДВС и частично – использованием стабилизаторов напряжения.
Отопление дома солнечными батареями – здесь больше полезной информации.
Какой электрический котел лучше для обогрева загородного дома
Чтобы подобрать электрический котел, кроме принципа работы и внутреннего устройства, учитывают необходимую мощность и марку оборудования. Важными критериями выбора являются:
- Автономность и возможность дистанционного управления.
Наличие контура ГВС.
Экономичность и энергоэффективность.
Особенности эксплуатации.
Выбор электрокотла для обогрева и ГВС в загородном доме или коттедже, не означает однозначного приобретения двухконтурного агрегата. Схемы с подключением к одноконтурному оборудованию бойлера косвенного нагрева, более эффективны, хотя и требуют больших материальных затрат.
Как выбрать мощность электрокотла в дом
Потребляемая мощность электрического котла, должна соответствовать отапливаемой площади помещения. Так, можно избежать перерасхода электричества или чрезмерной нагрузки на электрокотел, приводящей к быстрому выходу из строя.
Расчет мощности электрического котла, выполняют несколькими способами:
- Расчет по площади, выполняют с помощью формулы, 1 кВт =10 м². К полученному результату, добавляют около 20% запаса на пиковые похолодания.
Онлайн калькуляторы – рассчитать котел, воспользовавшись одной из интерактивных программ на сайте, получится более точно, чем с помощью предыдущей формулы. Для получения результата, придется ввести информацию о рабочих параметрах системы отопления и теплотехнических характеристик здания.
При выборе, учитывают некоторые особенности отопителей. Однофазные котлы, выпускаются с мощностью до 8 кВт. Котельное оборудование подключается к обычной электросети в 220В и не требует получения дополнительных разрешений. В документах электрокотлов указано, что они относятся к классу бытовых водонагревателей.
Свыше 8 кВт, выпускаются 3-х фазные коты. Подключение выполняется к сети с 380В, что требует получения разрешения на увеличение мощности электросети.
При переключении двухконтурного котла на нагрев горячей воды, у устройства начинают одновременно работать сразу два ТЭНовых нагревателя, что создает пиковую нагрузку на электросеть. Данный фактор, учитывают при расчете мощности.
Производители наиболее надежных котлов
Самые надежные электрокотлы в ТЭНовом исполнении, выпускают европейские концерны, изготавливающие оборудование, работающее на твердом топливе и газе.
Рейтинг котлов, возглавляют немецкие Buderus Logamax E213, Bosch Tronic 5000. Немногим, им по качеству и надежности, уступают чешские Wattek ELTEK, Protherm Скат. Популярностью пользуются электрокотлы итальянских производителей, Ferroli LEB и Ferroli ZEWS, а также, Baxi AMPTEC.
Не на последнем месте в рейтинге электрического отопительного оборудования, занимает продукция российских заводов: РусНИТ, ЭВАН, Теплотех ЭВП, Savitr. Качественные и надежные электродные котлы, пока изготавливаются только в одной модификации «Галан».
Стоимость электрокотла для частного дома
Рассчитать полную стоимость отопления, можно, только зная, во сколько обойдется выбранный прибор обогрева. Дешевле всего стоят, электродные котлы. Котельное оборудование можно приобрести, начиная от 9-12 тыс. руб. Отечественные ТЭНовые агрегаты, обойдутся порядка 20 тыс. руб.
Дороже всего стоят, котлы немецкого и чешского производства. В базовой комплектации, котел Buderus, обойдется, приблизительно в 35-50 тыс. руб. Итальянские и чешские отопители, стоят несколько дешевле. За них, придется выложить в пределах 25-35 тыс. руб. Цены на двухконтурные электрические котлы для отопления частного дома, европейских производителей, порядка на 30% больше, чем у одноконтурных аналогов.
[media=https://www.youtube.com/watch?v=07qmdn_16Y0
Особенности расположения обвязки котельного оборудования
- группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
- циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
- расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.
В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.
