Правила обвязки твердотопливных котлов отопления

Обвязка и тип циркуляции

Выбор типа обвязки в значительной мере зависит от способа циркуляции теплой жидкости по трубам и батареям контурной системы. Их два – естественное перемещение и принудительное.

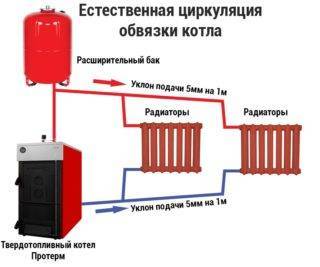

Естественная циркуляция теплоносителя

При варианте циркуляции энергоносителя, называемой естественной, обвязка твердотопливного котла отопления в частных домах предусматривает обязательное применение расширительного бачка закрытого типа. Его рекомендуется размещать на «обратке» в самой нижней ее точке и заполнять водой примерно на 10% рабочего объема. В состав такой схемы входят следующие элементы:

  • сам котел отопления, работающий на пеллетах, например;
  • вводная и выводная арматура;
  • отопительные радиаторы;
  • прямой и обратный трубопроводы;
  • типовой расширитель мембранного типа.

К элементам безопасности систем естественной циркуляции относится устанавливаемый в них предохранительный клапан, соединяемый со сливным отверстием посредством резинового шланга. Его основное назначение – сбрасывать избыток давления при перемещениях теплоносителя по трубам ТТ котла. Помимо этого к ним же принято относить специальные измерительные приборы – манометры, с помощью которых удается визуально оценить величину давление в системе.

Иногда устанавливать эти элементы по отдельности нет необходимости, поскольку они уже входят в комплектацию котла выбранного типа.

Последний вариант возможен при приобретении настенных моделей в соответствующем конструктивном исполнении.

Обвязка с принудительной циркуляцией

Этот вариант обустройства обвязки ничем существенным не отличается от закрытой системы с естественной циркуляцией теплоносителя. Но в ней появляется один дополнительный элемент – электрический насос. Как правило, он устанавливается в обратной ветке трубопровода сразу после мембранного бачка (перед вводным штуцером теплообменника).

Эксплуатация насосного оборудования сопровождается установкой в отопительном контуре датчика температуры, монтируемого в обратной ветке.

Наличие в системе электрического насоса позволяет гибко управлять ее работой, поскольку появляется возможность монтировать на радиаторах запорную и регулирующую арматуру. Благодаря этому циркулирующий под давлением теплоноситель легко преодолевает самые удаленные и узкие участки трубопровода из полипропилена.

Коллекторная система

Коллекторная система отопления

Коллекторная обвязка твердотопливного котла включает в себя примерно те же элементы, что и обычные агрегаты. Единственным исключением является наличие в ней нового компонента, называемого коллектором. Сантехники называют его гребенкой, что объясняется сходством этого узла с женским гребнем. Он сделан в виде протяженной толстой трубы, от которой отводится несколько тонких патрубков – один из них входной, а остальные являются выходными. Через первый подается горячая вода, которая при протекании по системе патрубков равномерно распределяется между потребителями. У выводного отвода медного коллектора все эти потоки вновь собираются вместе и направляются в «обратку».

Разъемные и прессовые сопряжения

Чтобы выполнить прессовое соединение, нужен специализированный инструмент – обжимные клещи. Они бывают как ручными, так и электрическими. После зачистки трубы и фитинга они совмещаются, снаружи на стык накладываются клещи и выполняется обжатие. Соединение считается неразъемным и достаточно надежным.

Разъемное сопряжение делается по примеру металлопластиковых труб, поскольку принцип совмещения латунного фитинга с трубой точно такой же. Соответственно, стоимость соединителя в несколько раз выше, чем фитинга для пайки. Зато для монтажа понадобятся лишь 2 гаечных ключа. Подробности выполнения работы представлены на видео:

Виды систем водяного отопления

По способу циркуляции теплоносителя системы водяного отопления делятся на 2 типа:

  1. Схема с естественной (гравитационной) циркуляцией, открытая система;
  2. Схема с принудительной циркуляцией, система закрытого типа.

В системе с естественной циркуляцией движение воды осуществляется за счет разницы плотностей теплоносителя. Нагретая вода несколько расширяется, приобретает меньшую плотность и вес, поднимается по системе вверх. Ее место занимает холодный теплоноситель, который, в свою очередь, также нагревается и продолжает движение.

Системы данного типа сообщаются с атмосферой через расширительный бак открытого типа. Бак служит естественным воздухоотводчиком, принимает в себя излишки воды при нагреве. Расширитель часто оборудуют трубой перелива для сброса воды при быстром расширении.

Гравитационная система применима только к напольным котлам, так как настенные имеют относительно малый диаметр подключения и небольшой теплообменник. Эти факторы не позволят реализовать принцип естественного циркулирования.

Котел устанавливается в нижней точке системы, от него поднимается вертикальный стояк высотой не менее 2,5 метров. На верхней точке устанавливается расширительный бак, труба переходит в горизонтальное направление с уклоном не менее 3 – 5 мм на погонный метр, расходится к приборам отопления.

Кроме расширительного бака никакого оборудования в этой схеме монтировать не требуется. Система выполняется из стальных труб диаметром 40 – 50 мм. Применение полимерных (пластиковых) трубопроводов не рекомендуется из-за высокого значения температуры в зоне котла и низкой теплопроводности стенок. Стальные трубы сами по себе выступают поверхностью нагрева.

В качестве приборов отопления используются чаще всего чугунные радиаторы, имеющие большое проходное сечение. Алюминиевые и биметаллические радиаторы имеют малое проходное сечение – это препятствует движению теплоносителя.

Система закрытого типа – наиболее популярная схема реализации отопления. Теплоноситель в такой системе движется принудительно, нагнетается циркуляционным насосом. Рабочее давление в закрытой схеме составляет 1,5 – 2,0 кгс/см2, предельное (давление срабатывания предохранительного клапана) – 3,0 кгс/см2.

Для монтажа систем применяются различные виды материалов. Трубы в этом случае имеют меньший диаметр по сравнению с естественной циркуляцией, доступна прокладка скрытым способом. Диапазон размеров трубопроводов колеблется от 15 до 25 мм (внутренний условный диаметр).

Закрытая схема универсальна для любых видов котлов – настенных и напольных. Обвязка котла в этом случае имеет набор обязательных элементов:

  1. Расширительный бак мембранного типа (экспанзомат);
  2. Циркуляционный насос;
  3. Группа безопасности котла.

Для обеспечения более качественной работы устанавливают дополнительное оборудование – гидравлический разделитель (гидрострелка), теплоаккумулятор.

Расширительный бак предназначен для компенсации давления в системе. При расширении пластичная мембрана растягивается, излишки теплоносителя заполняют водную камеру сосуда. При остывании мембрана вытесняет воду обратно под давлением воздушной камеры экспанзомата (1,0 – 2,0 кгс/см2).

В состав группы безопасности входят следующие устройства:

  1. Корпус;
  2. Термоманометр;
  3. Предохранительный сбросной клапан;
  4. Ручной или автоматический воздухоотводчик.

Настенные модели обычно имеют полный набор встроенного оборудования – насос, экспанзомат и группу безопасности. Напольные модели зачастую производятся без дополнительного оборудования, его необходимо приобрести и установить отдельно.

Системы с естественной (гравитационной) циркуляцией модернизируются установкой насоса малой мощности. Это значительно улучшает показатели работы, выравнивает температуру сети, не требует монтажа другого оборудования.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

  • термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
  • комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.

Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Базовая схема обвязки твердотопливного котла

Для наилучшего понимания процессов, что происходят во время работы теплогенератора, мы покажем на рисунке его обвязку, а затем разберем назначение каждого элемента. В том случае, когда отопительный агрегат – единственный в доме источник тепла, то для его присоединения рекомендуется использовать следующую базовую схему:

Примечание. Базовая схема, где имеется малый котловой контур и трехходовой клапан, представленная на рисунке, обязательна к применению и при совместной работе с другими видами теплогенераторов.

Итак, первым на пути движения теплоносителя от котельной установки встречается группа безопасности. Она состоит из трех деталей, установленных на одном коллекторе:

  • манометр – для контроля давления в сети;
  • автоматический клапан для сброса воздуха;
  • предохранительный клапан.

При работе твердотопливного котла всегда присутствует риск перегрева теплоносителя, особенно на режимах, близких к максимальной мощности. Это связано с некоторой инерцией горения топлива, ведь при достижении требуемой температуры воды или внезапном отключении электричества сразу прекратить процесс не удастся. В течение нескольких минут после прекращения подачи воздуха теплоноситель еще будет нагреваться, в этот момент и возникает риск парообразования. Это приводит к росту давления в сети и опасности разрушения котла или прорыва труб.

Чтобы исключить аварийные ситуации, обвязка котла на твердом топливе обязательно должна включать в себя предохранительный клапан. Он настраивается на определенное критическое давление, чье значение указано в паспорте теплогенератора. Как правило, величина этого давления в большинстве систем равно 3 Бар, при его достижении клапан открывается, выпуская пар и лишнюю воду.

Далее, в соответствии со схемой, для правильной эксплуатации агрегата необходимо организовать малый контур циркуляции теплоносителя. Его задача – не допустить попадание холодной воды из домовой системы отопления в теплообменник и водяную рубашку котла. Это возможно в 2 случаях:

  • при запуске отопления в работу;
  • когда вследствие отключения электроэнергии останавливается насос, вода в трубопроводах остывает, а потом подача напряжения возобновляется.

Важно! Ситуация с отключением электричества представляет особую опасность для чугунных теплообменников. Резкая подача насосом холодной воды из системы может привести к его растрескиванию и потере герметичности

Если топка и теплообменник изготовлены из стали, то подключение твердотопливного котла к системе отопления через трехходовой клапан защищает их от низкотемпературной коррозии. Явление возникает, если на внутренних стенках камеры сгорания образуется конденсат из-за разницы температур. Смешиваясь с летучими фракциями и пеплом, влага образует слой накипи на стальных стенках, который очень тяжело счищается. При этом металл подвергается коррозии и сокращается срок службы изделия в целом.

Схема работает по такому принципу: пока вода в рубашке котла и в системе холодная, трехходовой клапан позволяет ей циркулировать по малому контуру. После достижения температуры 60 ºС узел начинает подмешивать на входе в агрегат теплоноситель из сети, постепенно наращивая его расход. Таким образом, вся вода в трубах прогревается постепенно и равномерно.

Особенности обвязки одноконтурных и 2-хконтурных котлов

Основное отличие существующих способов организации обвязки отопительных систем состоит в их энергетических возможностях. Мощности одноконтурных котлов, как правило, хватает только для того, чтобы отапливать строение – греть батареи. Такой агрегат не позволяет нагревать воду для бытовых нужд, о чем потребителю придется позаботиться отдельно. 2-хконтурные котлы могут не только отапливать дом, но и греть воду, необходимую для мытья посуды или принятия душа.

Принцип работы 2-хконтурного котла

Конструкция двухконтурного котла

В конструкции этих агрегатов предусмотрен специальный теплообменный узел (теплоаккумулятор), предназначенный для нагрева воды и имеющий два исполнения:

  • изделия проточного типа, имеющие режим «главенство ГВС»;
  • агрегаты, оснащенные встроенным бойлером.

Если требуется принять душ или просто помыть посуду, в первом случае достаточно переключиться на этот режим, после чего к котлу подсоединится 2-й контур ГВС. Такое исполнение характерно для агрегатов отечественного и зарубежного производства. Обвязка двухконтурного котла проточного типа оптимально подойдет для домов или городских квартир не слишком большой площади (до 75-86 кв. метров.), так как в эти агрегаты встроены не очень мощные теплообменники.

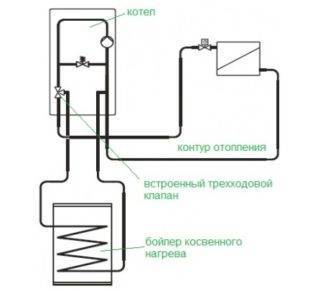

Принцип работы бойлера для нагрева воды

Совсем другое дело – котлы, оснащенные накопительным бойлером, у которого емкость бака варьируется от 160 до 190 литров. Они предназначаются для нагрева воды как в накопительном, так и в проточном режиме.

Бойлерные модели еще на стадии производства оборудуются специальным теплообменником, в котором отдельно циркулирующая вода нагревается за счет энергии теплоносителя основного нагревательного контура. Для их нормальной работы производителем предусмотрен особый клапан, управляющий направлением движения энергоносителя. Принцип главенства системы ГВС состоит в следующем:

  • когда клапан находится в закрытом положении, теплоноситель, нагретый до заданного уровня, циркулирует по отопительной системе, обогревая жилое пространство;
  • если кто-то из жильцов откроет кран ГВС, котел прекращает нагрев воды для отопления и продолжит греть ее в бойлере, при этом второй отопительный контур бездействует;
  • после того как вентиль на трубопроводе с горячей воды закрывается, система тут же направляет теплоноситель в батареи.

Принцип работы и устройство одноконтурной обвязки

При одноконтурном обвязывании котла в его конструкции имеется один теплообменник, нагревающий воду только для отопительной системы. При желании получать от него теплую жидкость для мытья посуды потребуется приобрести и смонтировать рядом бойлер косвенного нагрева. Основной его элемент – камера сгорания с размещенной в ней газовой горелкой и змеевиком, поверх которого и располагается теплообменник.

Жидкость в системе циркулирует естественным способом или же для этих целей используется водяной насос.

В большинстве одноконтурных моделей предусмотрена возможность подсоединения к ним полипропиленовых патрубков от бойлера. После этого однотрубная система начинает функционировать в 2-хконтурном режиме с одновременным соблюдением принципа приоритета.

Достоинства и недостатки одноконтурного котла

Схема одноконтурного газового котла

Однотрубный вариант организации обвязки ТТ котлов имеет следующие преимущества:

  • сравнительно низкая стоимость;
  • небольшие затраты на покупку, установку и техобслуживание системы;
  • достаточная для отопления мощность и высокий КПД.

Большинство одноконтурных моделей выпускается в напольном исполнении, что позволяет использовать теплообменники на основе чугуна. Благодаря этому эффективность работы теплоносителя повышается, что означает допустимость обогрева с их помощью значительных площадей (более 100 кв.м.).

Подключение котла при наличии коллектора

Две приведенные выше схемы появились достаточно давно. Они делятся, в зависимости от способа сборки контура, на тройниковые, коллекторные и смешанные.

Сегодня первый вариант постепенно вытесняется более инновационным — коллекторным. Его главное преимущество — это высокая эффективность. Но для реализации придется вложить немалую сумму.

Такого рода разводка предполагает установку позади пеллетного котла особого водосборника — коллектора для отопления. Каждая труба, радиатор или кран, подключаемые к системе обогрева постройки, присоединяются к этому элементу.

Устанавливается коллектор в специально оборудованный шкаф. К нему поступает горячая вода сразу же после нагрева котлом. Только после этого теплоноситель распределяется по трубопроводу.

Достоинства этой схемы очевидны:

  • владелец дома получает возможность отдельно контролировать каждый отопительный контур;
  • в любой точке системы обогрева поддерживается стабильное водяное давление;
  • к одному радиатору от коллектора отходит только одна труба, соответственно, они могут быть меньшего диаметра.

Важно понимать, что такой уровень комфорта обойдется дорого. Ведь к каждому отдельному узлу системы отопления придется прокладывать собственный трубопровод. Как результат, это приведет к необходимости увеличения бюджета, большему расходу фитингов, труб и прочей арматуры

Как результат, это приведет к необходимости увеличения бюджета, большему расходу фитингов, труб и прочей арматуры.


Организация коллекторной разводки — это сложная и щепетильная процедура. Поэтому лучшим решением будет доверить работу квалифицированным специалистам, что позволит избежать ошибок и дополнительных финансовых трат

Правила обвязки ТТ котла

Есть несколько рекомендаций, которые нужно соблюдать для достижения наибольшего эффекта при подсоединении котла.

  • Разница температур в подающей и отводящей трубах должна составлять не более 20ºС. Это обязательное правило, если вы не хотите, чтобы конденсат начал активно образовываться. О последствиях мы уже говорили.
  • Давление воды не должно превышать установленное значение. Для контроля за этим параметром устанавливаются манометры.
  • Следите за герметичностью всех соединений. От них зависит эффективность системы. Для наибольшего уплотнения подойдет паронит.
  • Запрещено использовать горючие материалы для обвязки. Если вы остановились на полипропилене, то внимательно следите за качеством товара при покупке. Подделки встречаются очень часто.
  • Обязательно следите за чистотой теплоносителя. От этого зависит срок службы котла, да и всей системы в целом.
  • Систему с естественной циркуляцией лучше сооружать в одноэтажных домах малой площади.
  • При выполнении обвязки учитывайте межсезонье, когда придется часто регулировать температуру теплоносителя.

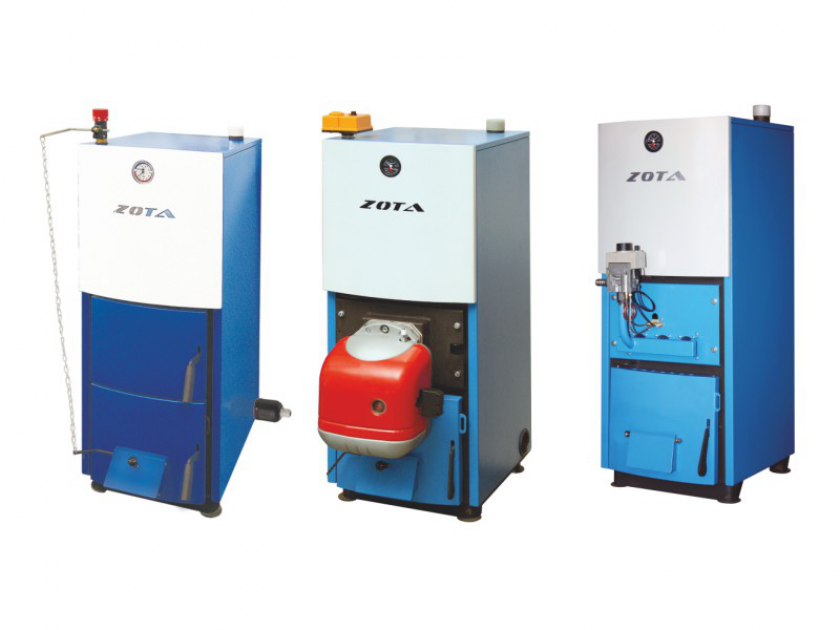

Когда целесообразно монтировать в доме два котла?

О преимуществах комбинированной системы рассказывается ниже, и каждый сможет оценить все ее плюсы самостоятельно. Но в ряде случаев без нее не обойтись, если думать о комфортности проживания.

  • Нехватка мощности основного агрегата. Типичный случай, когда выбор отопительной установки делается без консультации с профессионалом, с ориентацией лишь на ее возможности и обогреваемую площадь. При расчетах учитывается еще ряд параметров, игнорирование которых приводит к тому, что смонтированный в доме прибор не может в некоторых ситуациях обеспечить качественное отопление. Более подробно о нюансах приобретения котлов рассказывается здесь.
  • Повышение функциональности системы. Даже если котел твердотопливный относится к моделям длительного горения, то спустя определенное время подбрасывать в топку дрова (уголь) все-таки нужно. Когда наступит этот момент? По известному закону, в самый неурочный час, например, под утро. Автоматический перевод контура на работу с электрическим прибором избавляет хозяина от необходимости вставать среди ночи, чтобы загрузить в твердотопливный агрегат «горючее».

Вопрос выбора конкретных моделей для своего дома, с учетом особенностей строения и схемы отопления, требует отдельного рассмотрения. Он не настолько простой, как кажется, и чтобы не ошибиться, желательно проконсультироваться со специалистом в этой сфере. Сортамент отопительных приборов огромный, и, не обладая необходимыми знаниями, трудно сделать рациональную покупку.

Защита от перегрева теплоносителя

Одна из бед твердотопливных котлов — возможность перегрева теплоносителя. Если не принять меры заблаговременно, даже обнаружив закипевший теплоноситель, вы немногое можете сделать: затушить котел не самая простая задача. Поэтому эту проблему надо решать аппаратными методами.

Не так просто остановить нагрев ТТ котла

Первый способ — охлаждение теплообменника

Один из способов не допустить закипания теплоносителя — охладить теплоноситель. Для этого при обвязке твердотопливного котла делают два контура — один для отвода перегретого теплоносителя в канализацию, второй — для добавления холодной воды в перегретый теплоноситель. Этот вариант возможен, только если в системе отопления у вас вода (не антифриз), а также в котлах со стальными теплообменниками (чугунный теплообменник при резком перепаде температур может лопнуть). Реализуется эта схема обвязки на основе клапана аварийного охлаждения.

Обвязка ТТ котла с защитой от перегрева с клапаном аварийного охлаждения теплообменника

Удобно это сделать с четырехходовым клапаном, с выносным погружным датчиком температуры. К одному его входу подключается подача котла, противоположный выход выводится в канализацию — это магистраль для сброса закипевшего теплоносителя. К другой паре входов подключается отвод от обратки и труба подачи холодной воды из водопровода — это магистраль добавления холодной воды в теплоноситель

Обратите внимание, холодная вода подмешивается в обратку после циркуляционного насоса, перед котлом

Эта обвязка твердотопливного котла работает только при наличии давления в системе водоснабжения. Если у вас холодное водоснабжение сделано из скважины или колодца, при отсутствии электричества она будет неработоспособной. Чтобы обезопасить себя и на этот случай, в систему добавляют мембранный бак с холодной водой. Чтобы вода из гидроаккумулятора не попадала в систему, устанавливают обратный клапан (на схеме ниже прямоугольник со стрелкой).

Добавить мембранный бак с холодной водой для аварийного охлаждения теплообменника в твердотопливном котле

Задачу свою эта схема выполняет — сбивает температуру в котле при аварийной ситуации. Если при этом принять меры дополнительно по снижению интенсивности горения (перекрыть задвижки, ограничив доступ воздуха), то локализовать проблему можно быстро. Но есть и недостатки: в систему попадает «свежая» вода — это новая порция кислорода, новые соли, которые осядут внутри. По сравнению с последствиями закипания теплоносителя это мелочи, но все же…

Второй способ — подмес теплоносителя из обратки в подачу

Этот способ позволяет делать обвязку пластиковыми трубами (ПВХ), ставить их можно только после узла подмеса. Эта схема обвязки очень напоминает описанную в предыдущем пункте — для борьбы с конденсатом. Разница в том, что смесительный трехходовой клапан устанавливается другой: он срабатывает на превышение температуры. Также ставится он на трубопроводе подачи (всегда открытый вход направлен в сторону системы отопления).

Схема подключения твердотопливного котла трубами ПВХ

На клапане выставляете тот предел, который длительное время выносят ваши трубы или другое оборудование. При превышении температуры в подаче выше нормы, открывается подача остывшего теплоносителя из обратки. Закрывается подача когда температура понизится. Таким простым способом удается избежать попадания перегретого теплоносителя в систему.

Как видите, один способ охлаждает теплообменник, второй защищает элементы системы. В идеале их используют совместно.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.
